Type de produit	Outil de vélo multifonction logé dans le cintre
Marque	Topeak
Modèle	Ninja C
Matériau	Acier et caoutchouc
Compatibilité cintre route	Extrémité droite d'au moins 70 mm
Diamètre interne du cintre	16,5 à 20 mm
Compatibilité chaînes	Multivitesse jusqu'à Campagnolo 11v hollow pin
Fonctions principales	Dérive-chaîne, casse-rivet, crochet pour chaîne, clé Allen 4 mm, rangement pour deux rivets
Maintenance	Lubrification avec huile à base de Téflon® ; stockage au sec
Garantie	2 ans contre défauts de fabrication (pièces mécaniques)
Contenu de la boîte	Ninja C (x2), clé Allen 4 mm intégrée, capuchons, joints caoutchouc ; rivets de chaîne non inclus
Installation	Insérer dans l'extrémité du cintre, ajuster le joint caoutchouc
Désinstallation	Retirer en tirant; vérifier régulièrement le serrage
Remplacement de goupille	Utiliser les guides de chaîne pour installer/casser les rivets
Poids (estimé)	Environ 30 g par pièce

FOIRE AUX QUESTIONS - Ninja C Topeak

Comment installer le Ninja C dans le cintre ?

Dévisser la vis et retirer le capuchon de cintre. Tourner le capuchon du Ninja C pour élargir le collier caoutchouc. Pousser l'outil dans l'extrémité du cintre et ajuster le joint caoutchouc si nécessaire.

Le Ninja C est-il compatible avec tous les cintres route ?

Non, il nécessite une extrémité droite d'au moins 70 mm et un diamètre interne de cintre entre 16,5 et 20 mm.

Comment retirer le Ninja C du cintre ?

Tirer l'outil hors du cintre en exerçant une traction. Vérifier régulièrement qu'il est bien positionné.

Comment remplacer un rivet de chaîne avec le Ninja C ?

Placez la chaîne sur le premier guide de chaîne, centrez le rivet. Tournez la vis pour pousser l'ancien rivet. Installez le nouveau rivet et utilisez le second guide pour détendre si nécessaire. Enfin, cassez le guide du nouveau rivet.

Quel type d'entretien nécessite le Ninja C ?

Lubrifiez avec une huile à base de Téflon® si nécessaire et stockez-le au sec pour éviter la corrosion.

Le Ninja C fonctionne-t-il avec les chaînes Campagnolo 11 vitesses ?

Oui, il est compatible avec les chaînes multivitesse jusqu'à Campagnolo 11 vitesses hollow pin.

Que faire si l'enclume à rivet est difficile à retirer ?

Utilisez le crochet pour chaîne intégré pour retirer l'enclume après utilisation.

Quels outils sont intégrés dans le Ninja C ?

Dérive-chaîne, casse-rivet, crochet pour chaîne, clé Allen 4 mm, et compartiment pour deux rivets de chaîne.

Où puis-je trouver des rivets de chaîne de rechange ?

Les rivets de chaîne ne sont pas inclus; vous pouvez les acheter séparément chez un revendeur de pièces de vélo.

Quelle est la garantie du Ninja C ?

Topeak offre une garantie de 2 ans contre les défauts de fabrication pour toutes les pièces mécaniques, sur présentation de la facture originale.

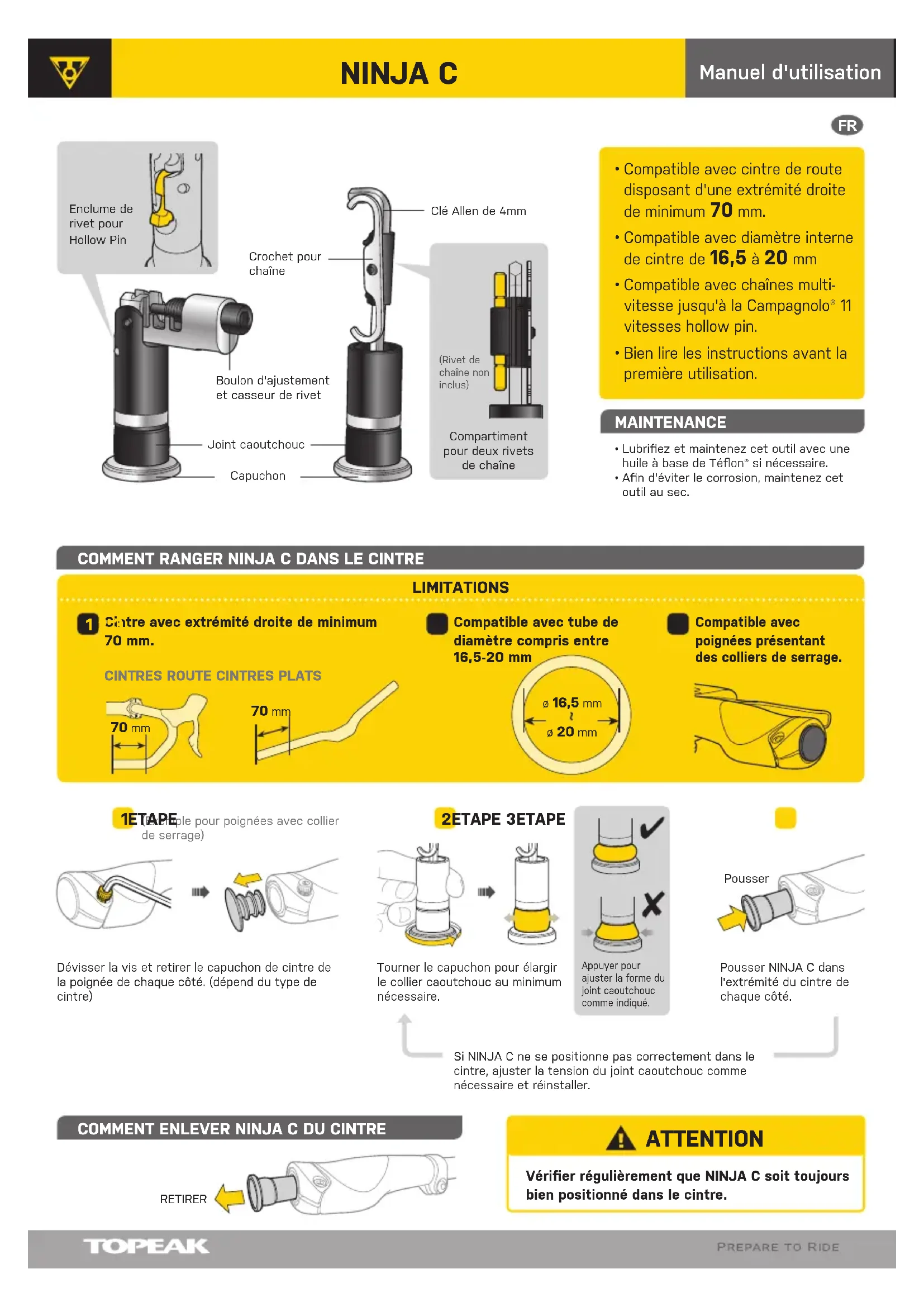

MODE D'EMPLOI Ninja C Topeak

Enclume de rivet pour Hollow Pin Crochet pour chaîne Boulon d'ajustement et casseur de rivet Joint caoutchouc Capuchon Clé Allen de 4mm (Rivet de chaîne non inclus) Compartment pour deux rivets de chaîne

• Compatible avec cintre de route disposant d'une extrémité droite de minimum 70 mm.
• Compatible avec diamètre interne de cintre de 16,5 à 20 mm
• Compatible avec chaînes multivitesse jusqu'à la Campagnolo® 11 vitesses hollow pin.
• Bien lire les instructions avant la première utilisation.

MAINTENANCE

• Lubrifiez et maintenez cet outil avec une huile à base de Téflon® si nécessaire.
• Afin d'éviter le corrosion, maintenez cet outil au sec.

COMMENT RANGER NINJA C DANS LE CINTRE

LIMITATIONS

1 Centre avec extrémité droite de minimum 70 mm.

CINTRES ROUTE CINTRES PLATS

Compatible avec tube de diamètre compris entre 16,5-20 mm

mm ø 16,5 mm ø 20 mm

Compatible avec poignées présentant des colliers de serrage.

1ETAPE (Exemple pour poignées avec collier de serrage)

Dévisser la vis et retirer le capuchon de cintre de la poignée de chaque côté. (dépend du type de cintre)

2ETAPE 3ETAPE

Tourner le capuchon pour élargir le collier caoutchouc au minimum nécessaire.

Appuyer pour ajuster la forme du joint caoutchouc comme indiqué.

Pousser

Pousser NINJA C dans l'extrémité du cintre de chaque côté.

Si NINJA C ne se positionne pas correctement dans le cintre, ajuster la tension du joint caoutchouc comme nécessaire et réinstaller.

COMMENT ENLEVER NINJA C DU CINTRE

RETIRER

Vérifier régulièrement que NINJA C soit toujours bien positionné dans le cintre.

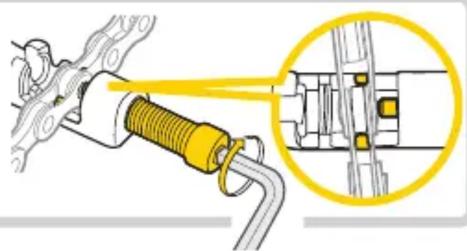

COMMENT REMPLACER LA GOUPILLE DE CHAÎNE

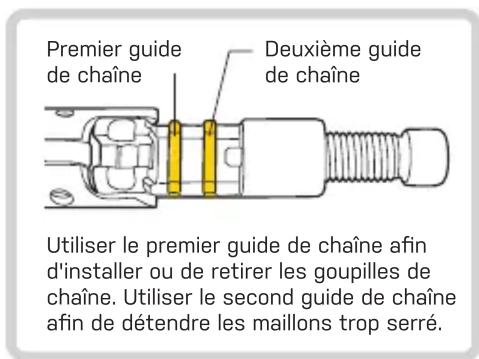

Premier guide de chaîne Deuxième guide de chaîne Utiliser le premier guide de chaîne afin d'installer ou de retirer les goupilles de chaîne. Utiliser le second guide de chaîne afin de détendre les maillons trop serré.

1 Rivet de chaîne cible

Accrocher la chaîne et garder le rivet de chaîne cible en position centrale.

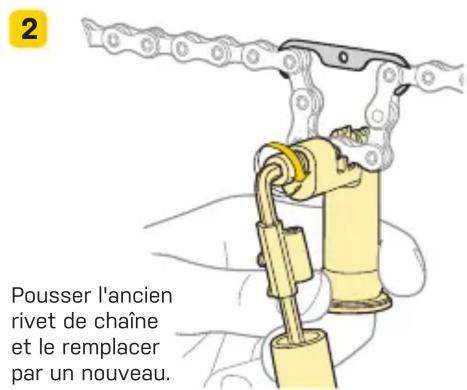

2 Pousser l'ancien rivet de chaîne et le remplacer par un nouveau.

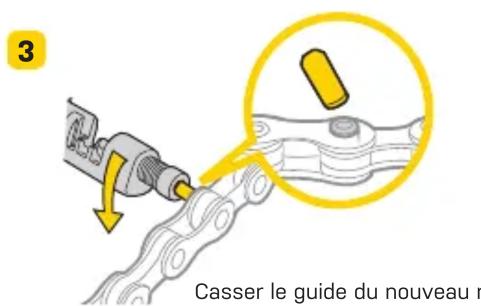

3 Casser le guide du nouveau r

Appuyer sur le rivet aussi doucement que possible afin de libérer le rivet trop serré.

Après avoir pressé le rivet spécial de remplacement dans la chaîne Campagnolo® 11 Vitesses et avoir cassé la partie du guide, il vous faudra aplanir la partie cassée du rivet afin d'éviter tout dysfonctionnement de la chaîne.

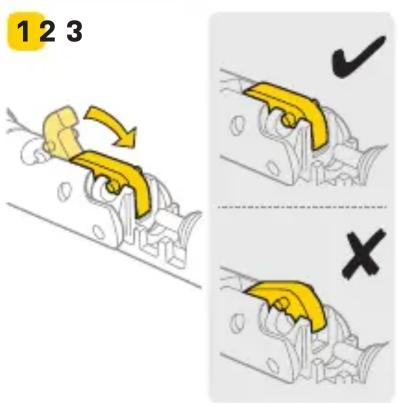

123 ✓ ×

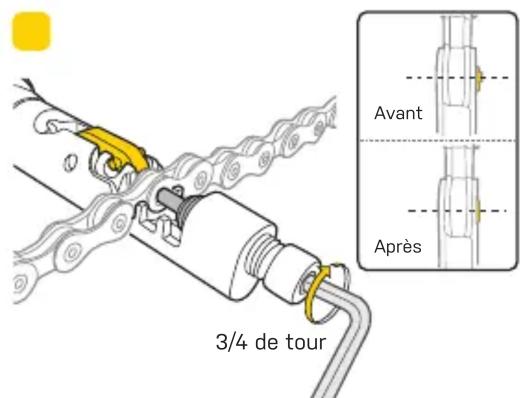

Avant Après 3/4 de tour

L'enclume à rivet peut être difficile à retirer après utilisation. Retirer le à l'aide du crochet pour le rangement.

ATTENTION

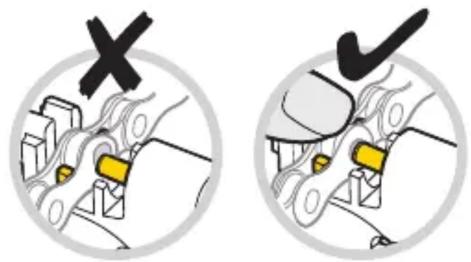

Lorsque vous poussez le rivet de chaîne, appuyez sur la chaîne afin qu'elle soit correctement engagée dans l'outil. Vérifiez que l'aiguille de l'outil soit centrée avec le rivet de chaîne.

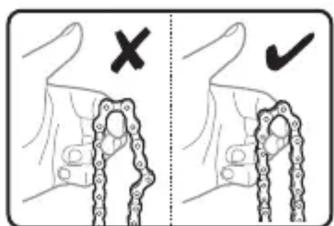

Inspectez à nouveau le rivet de chaîne et vérifiez que les maillons bougent librement après le remplacement.

* Campagnolo® est une marque déposée de Campagnolo SRL. * Teflon® est une marque déposée de Dupont.

GARANTIE

Garantie de 2 ans : toutes parties mécaniques contre tout défaut de fabrication.

Demande de garantie

Pour bénéficier de notre service de garantie, vous devez être en possession de la facture d'achat originale. Si le produit nous est retourné sans cette facture d'achat, nous considérons la date de fabrication comme début de la garantie. Toute garantie sera considérée comme nulle si le produit à été endommagé suite à une chute, à un abus, une surcharge, à un quelconque changement ou modification ou à une utilisation autre que celle décrite dans ce manuel.

* Les spécifications et l'apparence peuvent être sujettes à certaines modifications.

Contactez votre revendeur Topeak si vous avez la moindre question. For USA customer service, call : 1-800-250-3068

www.topeak.com
