Marque	Topeak
Modèle	MTX BeamRack V Type
Type de produit	Porte-bagages de vélo à fixation rapide sur pilier de selle
Compatibilité diamètre de pilier de selle	31,8 mm / 30,6 mm / 28,6 mm / inférieur à 27,2 mm (avec entretoises)
Charge maximale	9 kg (20 lbs)
Poids (estimé)	Environ 400 g
Matériau	Aluminium / Acier (non spécifié, estimation raisonnable)
Fonctions principales	Support pour sacoches MTX ; fixation pour feu arrière ReLite et éclairage arrière (entraxe 80 mm)
Système de fixation	Blocage rapide avec levier ; clé Allen de 5 mm pour réglage de tension
Accessoires inclus	Entretoises en caoutchouc, fixations pour ReLite et Tail Light
Sécurité	Ne pas dépasser 9 kg ; ne pas utiliser comme siège ; déconseillé sur pilier en carbone ; garder le levier fermé en utilisation
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon humide ; vérifier la tension du levier avant chaque utilisation
Pièces détachées et réparabilité	Entretoises, fixations ReLite, levier de blocage rapide ; réglage possible avec clé Allen de 5 mm
Garantie	2 ans (pièces mécaniques) – nécessite facture d’achat
Informations générales	Fabriqué à Taiwan ; notice disponible en PDF

FOIRE AUX QUESTIONS - MTX BeamRack V Type Topeak

Comment installer le MTX BeamRack V Type sur le pilier de selle ?

Placez le support sur le pilier de selle à la hauteur souhaitée. Utilisez une clé Allen de 5 mm pour ajuster l'écrou du levier de blocage rapide afin d'obtenir la tension correcte. Les charges plus lourdes peuvent nécessiter une tension plus élevée. Veillez à toujours refermer le levier après installation.

Quel est le poids maximal supporté par ce porte-bagages ?

La charge maximale est de 9 kg (20 lbs) pour le MTX BeamRack et de 7 kg (15 lbs) pour le MTX BeamRack EX. Ne jamais dépasser ces limites.

Puis-je utiliser ce porte-bagages sur un pilier de selle en carbone ?

Non, l'utilisation du MTX BeamRack n'est pas recommandée ni prévue pour un pilier de selle en fibres de carbone. Utilisez-le uniquement sur des piliers métalliques.

Quels diamètres de pilier de selle sont compatibles ?

Le support est compatible avec les diamètres suivants : 31,8 mm, 30,6 mm, 28,6 mm, et les diamètres inférieurs à 27,2 mm. Des entretoises en caoutchouc sont fournies pour ajuster la fixation.

Comment monter un feu arrière ReLite sur le MTX BeamRack ?

Utilisez la fixation ReLite incluse. Démontez le composant d'origine, fixez le support ReLite, puis installez le feu arrière ReLite (non fourni) à l'aide d'une clé Allen de 3 mm.

Puis-je installer un éclairage arrière standard ?

Oui, la fixation pour éclairage arrière permet de monter des lampes avec un écartement de trous de 80 mm (centre à centre). Utilisez une clé Allen de 3 mm pour la fixation.

Comment régler la tension du levier de blocage rapide ?

Utilisez une clé Allen de 5 mm pour tourner l'écrou situé sur le levier. Augmentez la tension pour les charges lourdes afin d'éviter que le porte-bagages ne tourne sur le pilier. Vérifiez que le levier se ferme fermement.

Puis-je transporter des sacoches avec poches latérales (panniers) ?

Oui, mais vous devez utiliser les Dual Side Frame pour éviter tout contact avec les rayons ou le cadre. Ces pièces sont vendues séparément.

Que faire si mon porte-bagages tourne sur le pilier de selle ?

Cela indique que la tension du levier de blocage rapide est insuffisante. Resserrez l'écrou avec une clé Allen de 5 mm. Si le problème persiste, vérifiez que les entretoises en caoutchouc sont correctement positionnées.

Quelle est la garantie du MTX BeamRack V Type ?

Topeak offre une garantie limitée de 2 ans sur toutes les pièces mécaniques contre les défauts de fabrication. Pour faire une réclamation, vous devez présenter la facture d'achat originale.

MODE D'EMPLOI MTX BeamRack V Type Topeak

MTX BeamRack MTX BeamRack EX A-Type E-Type V-Type Entretoises en caoutchouc, Fixations pour ReLite et Tail Light incluses.

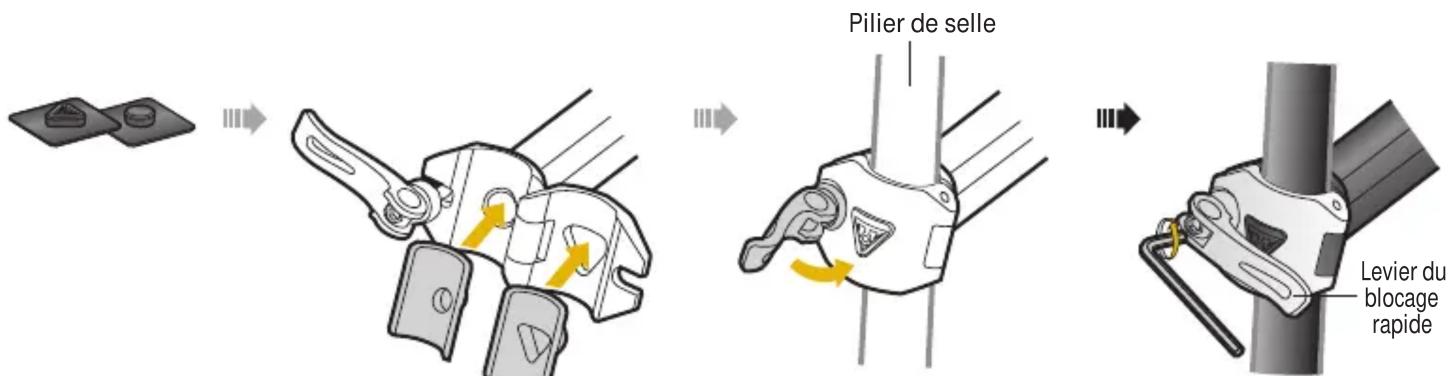

INSTALLATION DU MTX BEAMRACK SUR LE PILIER DE SELLE

Pilier de selle Levier du blocage rapide

Utiliser une clé Allen de 5mm pour ajuster l'écrou afin d'obtenir la tension correcte sur le levier de blocage rapide. Les charges plus lourdes peuvent nécessiter plus de tension afin d'éviter au porte-bagages de tourner sur le pilier de selle.

COMBINAISON D'ENTRETOISES RECOMMANDÉES
	Pour les pilier de selle 31,8 30,6 mm
	Pour les pilier de selle 28,6
	Pour les pilier de selle inférieurs à 27,2

Toujours garder le levier de blocage rapide dans sa position fermée lorsque le porte-bagages est monté sur le vélo.

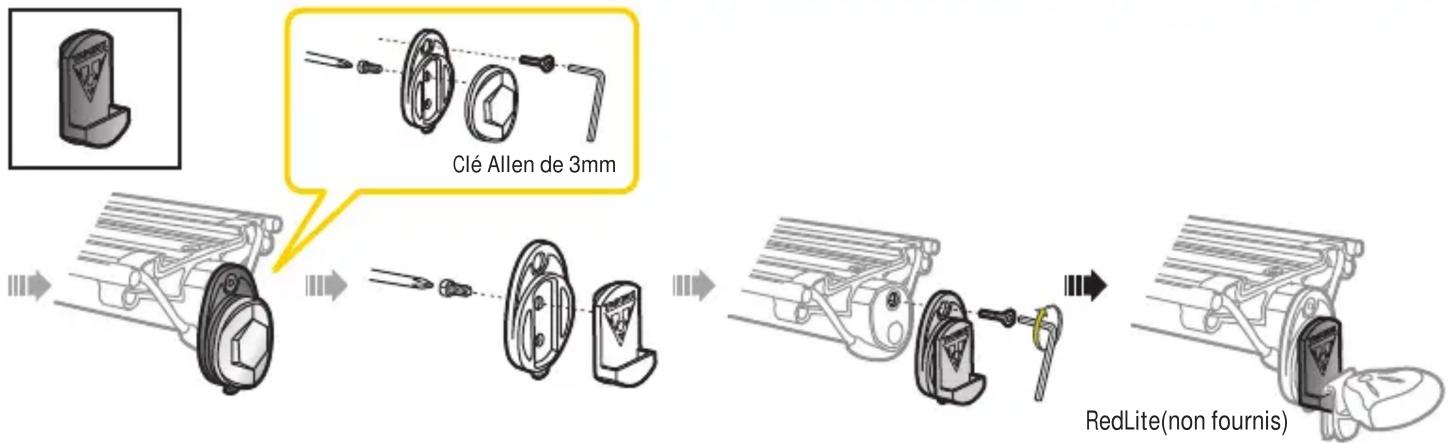

INSTALLER LA FIXATION REDLITE SUR LE MTX BEAMRACK


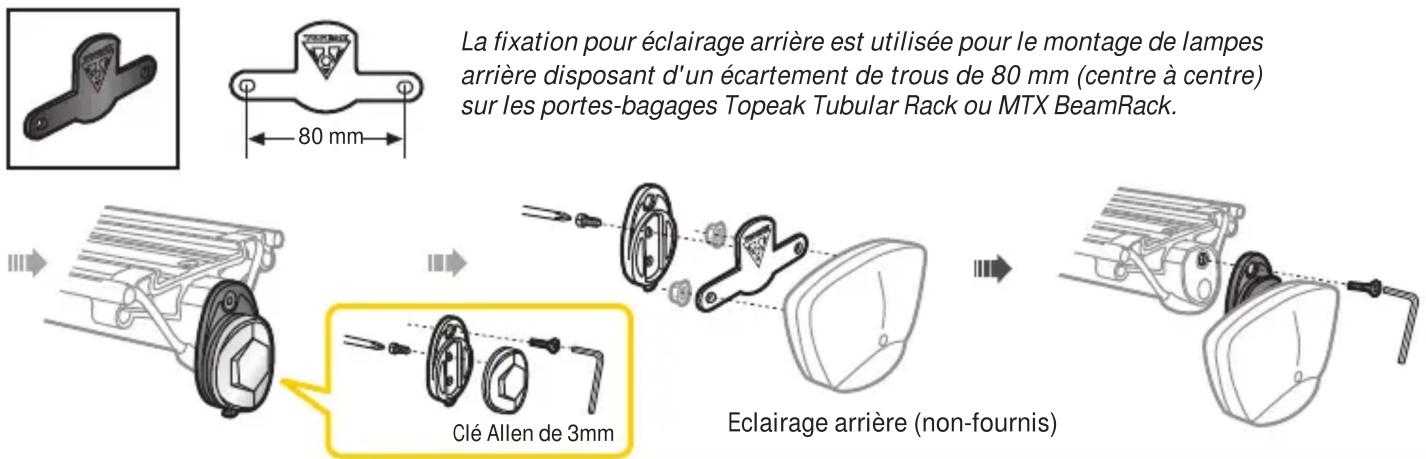

INSTALLER LA FIXATION ÉCLAIRAGE ARRIÈRE SUR LE MTX BEAMRACK

La fixation pour éclairage arrière est utilisée pour le montage de lampes arrière disposant d'un écartement de trous de 80 mm (centre à centre) sur les portes-bagages Topeak Tubular Rack ou MTX BeamRack. Clé Allen de 3mm Eclairage arrière (non-fournis)

1. Toujours utiliser les Dual Side Frame lors du transport de sacoches Trunk Bag avec poches latérales (panniers).
2. Ne jamais dépasser la charge maximale de 9 kg (20 lbs) pour le MTX BeamRack et de 7 kg (15lbs) pour le MTX BeamRack EX.
3. Ne pas essayer d'utiliser le MTX BeamRack comme siège passager.
4. L'utilisation du MTX BeamRack n'est pas recommandée ni prévue pour un pilier de selle en fibres de carbone.

GARANTIE LIMITEE

Garantie de 2 ans : toutes parties mécaniques contre tout défaut de fabrication seulement.

Réclamation de la garantie

Pour obtenir le service de garantie, vous devez avoir votre facture d'achat originale. La garantie de tout produit ne disposant pas de sa facture d'achat commence à la date de fabrication. Toute garantie sera considérée comme nulle si le produit a été endommagé suite à un abus, une altération du produit, ou si le produit n'a pas été utilisé tel que décris dans ce guide.

* Certaines spécifications sont susceptibles de changer sans préavis.

Les produits Topeak sont disponibles dans les magasins spécialisés. Si vous avez la moindre question, contactez votre revendeur le plus proche

© Topeak, Inc. Imprimé à Taiwan / 2006

M-TA2096-F 5/06
