Type de produit	Détecteur de mouvement effet rideau
Marque	Vimar
Modèle	03837
Dimensions (L x H x P)	138 x 35 x 32 mm
Poids	100 g
Alimentation	Batterie au lithium 3 V CR17450 (incluse)
Consommation veille	50 µA
Consommation max	30 mA
Type de capteurs	PIR dual numérique + module micro-ondes
Mode de détection	Double technologie (infrarouge + micro-ondes) en mode AND
Distance de détection	3 m maximum
Angle de détection	70° x 10°
Fréquence radio	868 MHz
Puissance RF transmise	< 25 mW (14 dBm)
Fréquence micro-ondes	24,0 - 24,25 GHz
Puissance micro-ondes	Max 31,62 mW e.i.r.p. (15 dBm)
Type de communication	Bidirectionnelle, modulation GFSK
Durée moyenne de la batterie	3 ans
Température de fonctionnement	De -25 à +50 °C
Humidité relative	≤ 93 % sans condensation
Indice de sécurité	2
Classe environnementale	III
Fonctions principales	Détection de mouvement, anti-sabotage (capteur d'inertie), anti-masquage (micro-ondes), signal alarme vers centrale
Entretien et nettoyage	Ne pas toucher la surface du capteur ; nettoyer avec un chiffon doux si nécessaire
Sécurité	Risque d'explosion si batterie remplacée par un modèle inapproprié ; respecter les polarités ; tri sélectif des piles usagées
Pièces détachées et réparabilité	Batterie remplaçable ; configuration via logiciel By-alarm Plus Manager
Informations générales	Installation en saillie, hauteur 3 m ; conforme à la directive 2014/53/UE ; contient possiblement des traces de plomb (REACH)

FOIRE AUX QUESTIONS - 03837 Vimar

Le détecteur Vimar 03837 est-il adapté à une installation extérieure ?

Non, le détecteur doit être installé à l'abri de la pluie et des intempéries.
Il est prévu pour une utilisation en intérieur ou sous abri.

Comment remplacer la batterie du détecteur ?

Ouvrez le couvercle, retirez la carte électronique, changez la pile au lithium CR17450 en respectant les polarités, puis appuyez sur le bouton ENROLL pour resynchroniser.

Que signifie le voyant rouge allumé ?

La LED rouge indique qu'une alarme a été déclenchée et que le signal a été reçu par la centrale.
Cela correspond à la détection infrarouge.

Comment configurer la sensibilité du détecteur ?

La sensibilité se règle via le logiciel By-alarm Plus Manager lors de la configuration.
Une sensibilité réduite diminue la portée mais aussi les fausses alarmes.

Quelle est la hauteur d'installation recommandée ?

Installez le détecteur à une hauteur de 3 mètres pour un fonctionnement optimal.

Le détecteur fonctionne-t-il en présence d'animaux ?

Oui, le capteur détecte le passage de personnes ou d'animaux.
La double technologie limite les fausses alarmes.

Comment effectuer l'étalonnage après installation ?

Après avoir installé le détecteur en position définitive, appuyez sur le bouton de configuration, fermez le couvercle et éloignez-vous de la zone de détection pendant au moins 45 secondes.

Que faire en cas de déclenchement intempestif ?

Vérifiez qu'aucune source de perturbation (flux d'air, surfaces réfléchissantes, sources de chaleur) ne se trouve à proximité.
Vous pouvez également réduire la sensibilité dans le logiciel.

Comment nettoyer le détecteur ?

Nettoyez la surface de la lentille avec un chiffon doux et sec.
Ne touchez pas directement le capteur pour ne pas compromettre son fonctionnement.

Le détecteur est-il compatible avec tous les systèmes d'alarme Vimar ?

Ce détecteur est conçu pour le système By-alarm Plus.
Il communique en radiofréquence 868 MHz et se configure via le logiciel dédié.

MODE D'EMPLOI 03837 Vimar

Détecteur effet rideau pour la protection des accès et des ouvertures telles que portes, fenêtres, terrasses couvertes, couloirs et baies vitrées, connexion en radiofréquence 868 MHz, pose en saillie, alimenté par batterie au lithium 3 V CR17450 comprise, blanc.

Le dispositif est un capteur effet rideau, avec angle d'ouverture de 70° par 10°.

Le capteur à double technologie comprend un capteur micro-ondes et un capteur infrarouge. Il signale le passage de personnes ou d'animaux dans sa zone de détection. La double technologie rend le capteur insensible aux causes les plus courantes de fausses alarmes. Le capteur fonctionne en mode AND. Quand un des deux capteurs relève un mouvement dans sa zone de détection, il reste en pré alarme en attendant la confirmation de l'autre capteur. Après vérification, le dispositif envoie un signal à la centrale.

BATTERIES

Le détecteur est alimenté par une batterie alcaline au lithium de 3 V modèle CR17450. Pour remplacer la pile, ouvrir le dispositif et remplacer la pile en ayant soin de ne pas inverser les polarités. En cas de remplacement de la batterie, appuyer sur le bouton ENROLL pour synchroniser correctement le dispositif avec le récepteur via radio.

ATTENTION ! Risque d'explosion en remplaçant la batterie par un modèle non adéquat

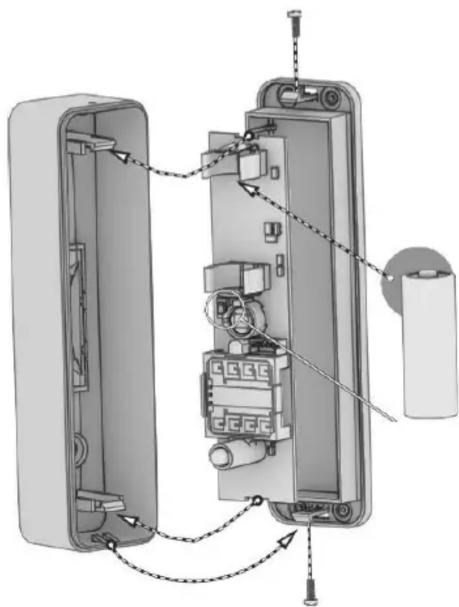

INSTALLATION

1. Choisir la position appropriée à l'installation.

1. Ouvrir le couvercle en écartant les deux surfaces sur le côté de la vis de fixation.

2. Retirer la carte électronique du couvercle en écartant les crochets de fixation.

3. Ouvrir les orifices pour faire passer les vis d'ancrage.

4. Maintenir la base sur le point de fixation et marquer les points de fixation de la base.

5. Appliquer l'éponge adhésive, comprise, à l'arrière de la base.

6. Fixer la base à l'aide des vis d'ancrage.

7. Introduire la batterie en respectant les polarités.

8. Procéder à la configuration à l'aide du logiciel By-alarm Plus Manager en ajoutant le dispositif et en tapant le code QR.

9. Remettre en place la carte électronique sur le couvercle.

10. Monter le couvercle frontal et insérer les vis de serrage (comprises) dans l'orifice prévu à cet effet.

11. Procéder aux programmations et aux réglages de la sensibilité.

N.B. Le détecteur doit effectuer une procédure d'étalonnage pour garantir son bon fonctionnement. Pour obtenir un étalonnage correct, appuyer sur le bouton même si le dispositif a déjà été attribué, immédiatement avant d'installer le capteur dans sa position définitive. Après avoir fermé de détecteur, s'éloigner du secteur de détection au moins 45 secondes.

FONCTIONNEMENT

Si quelqu'un se déplace dans l'espace couvert par le détecteur, le signal d'alarme se déclenche et les leds correspondant aux capteurs qui ont détecté le mouvement s'allument ; dans ce cas, la led rouge s'allume pour indiquer que le signal d'alarme a été envoyé et reçu par la centrale. Il sera possible de régler la sensibilité du détecteur en phase de configuration en fonction de sa position et du type d'environnement dans lequel il est installé. La variation de la sensibilité réduit la portée, mais réduit aussi la capacité de détecter de légères variations de chaleur/température.

Signalisations de la led

LED rouge allumée = déclenchement alarme et activation infrarouge

Anti-sabotage

Le détecteur est protégé contre le sabotage à travers un capteur à inertie qui détecte la variation de la position et de l'inclinaison du détecteur.

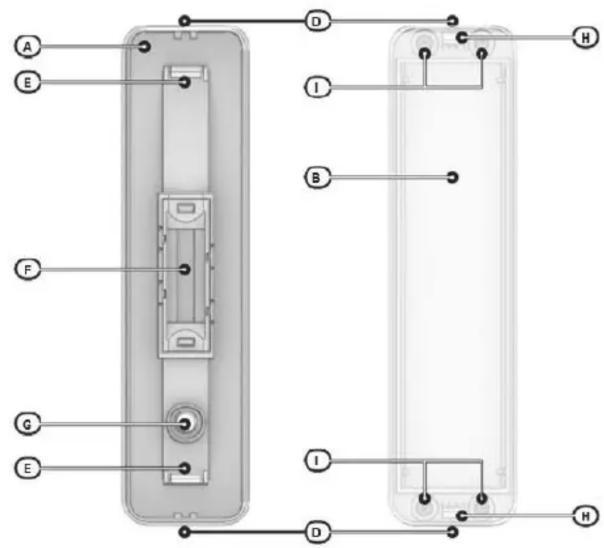

VUE DE FACE

A : Couvercle en plastique du dispositif (arrière)

B : Base en plastique

C : Carte électronique

D : Logement pour vis de fermeture du couvercle

E : Crochet de fixation pour carte électronique

F : Lentille

G : Logement pour capteur anti-masquage

J : Logement pour crochet de verrouillage PCB

K : Positif + batterie

L : Négatif - batterie

M : Guide d'éclairage de la led

N : Bouton de configuration

O : Capteur infrarouge (PIR)

P : Capteur micro-ondes (MW)

Q : Capteur anti-masquage

H : Crochet de fixation du couvercle

I : Sièges pour vis de fixation

ATTENTION!

En cas de remplacement, jeter les piles dans les conteneurs prévus pour le tri sélectif.

Anti-masquage

La protection anti-masquage, configurable sur mesure, est confiée au module micro-ondes. Si l'avant du détecteur est recouvert de matériaux réfléchissants ou ferreux, le signal de « masquage » se déclenche et ne sera acquitté qu'après avoir éliminé ce qui recouvre le détecteur. Pour déclencher le signal de masquage, la distance du matériau par rapport au détecteur dépend du type de matériau et peut être comprise entre 0 et 30 cm ; les matériaux ferreux sont détectés à des distances inférieures par rapport aux matériaux réfléchissants. Le signal se déclenche dans les 30 secondes après que le détecteur a été recouvert ; la fonction est rétablie 5 secondes après que le matériau a été retiré. Après avoir transmis l'alarme, le signal reste automatiquement neutralisé pendant 3 minutes.

CONFIGURATION

Pour tous les détails, consulter les manuels d'installation du système By-Alarm Plus et du logiciel By-alarm Plus Manager.

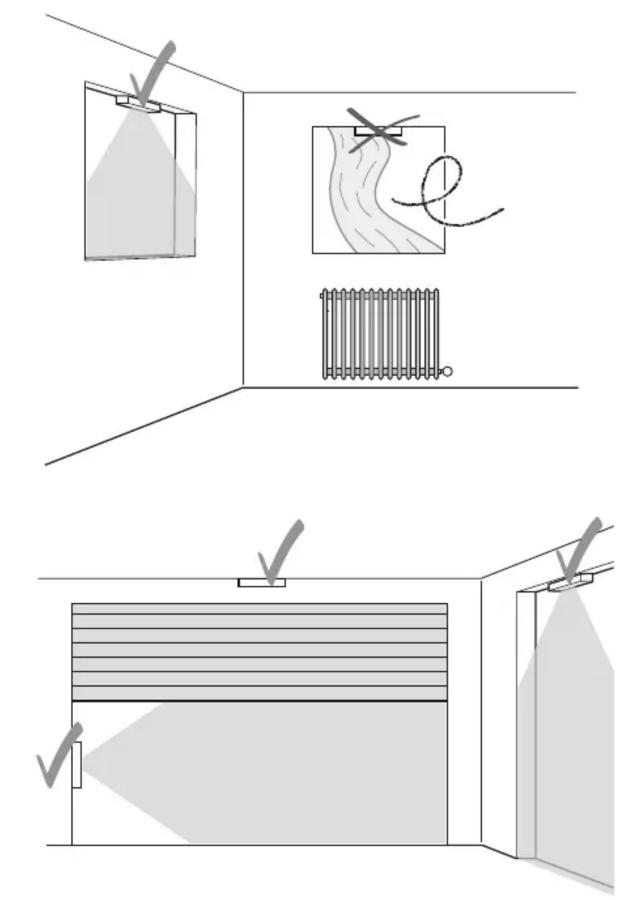

CONSIGNES D'INSTALLATION

• L'installation et la configuration doivent être confiées à des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• Installer le dispositif à une hauteur de 3 m.
• Durant l'installation, s'assurer de ne pas percer les tuyauteries, conduits du gaz, gaines électriques, etc.
• Éviter d'installer le détecteur à proximité des sources de perturbation suivantes : surfaces réfléchissantes, flux d'air directs, courants d'air, ventilateurs, fenêtres, sources de vapeur, vapeurs d'huile, sources infrarouge, lignes électriques, lampes au néon et objets pouvant modifier la température tels que des poêles, des réfrigérateurs et des fours (consulter les CONSIGNES D'INSTALLATION).
• Éviter d'utiliser cet article dans des endroits où les écarts de température risquent d'être brusques.
• S'assurer que le détecteur a été installé à l'abri de la pluie et des intempéries.
• Ne pas installer plus d'un détecteur dans une même pièce ou deux détecteurs dans des pièces différentes mais à moins de 2 m l'un par rapport à l'autre.
• Ne pas occulter le champ de champ de vision du détecteur, même partiellement.
• Ne pas toucher la surface du capteur pour ne pas compromettre le fonctionnement du détecteur. Si nécessaire, nettoyer la surface du capteur à l'aide d'un chiffon doux.

CARACTÉRISTIQUES

• Alimentation : batterie au lithium 3 V CR17450 comprise
• Tension de signalisation « Batterie faible » : < 2,4 V
• Consommation :
• 50 μA en veille
• 30 mA max en service
• Type de capteurs : PIR dual numérique et module micro-ondes

- Mode de détection : Émission infrarouge + effet doppler

- Impulsions d'alarme dénombrables : de 1 à 2

- Durée minimum signalisation 5 s

• Distance de détection : 3 m maximum

- Angle de détection : 70^

• Gamme de fréquence : 868 MHz

• Puissance RF transmise : < 25 mW (14 dBm)

- Micro-onde :

- Gamme de fréquence : 24,0 - 24,25 GHz

- Puissance de sortie RF. max 31.62 mW e.i.r.p. (15 dBm)

- Type de communication : bidirectionnelle

- Modulation : GFSK

• Durée moyenne de la batterie : 3 ans

- Avis de batterie déchargée : sur clavier et sur centrale

• 1 poussoir de configuration

• LED de signalisation d'alarme

- Température de fonctionnement : de -25 à +50 °C

• Humidité relative : ≤ 93% sans condensation

- Indice de sécurité : 2

- Classe environnementale : III

• Dimensions (L x H x P) : 138 x 35 x 32 mm

- Poids : 100 g

Vimar S.p.A. déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante : www.vimar.com.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramme de la poubelle barrée apposé sur l'appareil ou sur l'emballage indique que le produit doit être séparé des autres déchets à la fin de son cycle de vie. L'utilisateur devra confier l'appareil à un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Outre la gestion autonome, le détenteur pourra également confier gratuitement l'appareil qui li veut mettre au rebut à un distributeur aujourd m'entat d'un nouvel appareil aux caractéristiques équivalentes. Les distributeurs de matériel électronique disposant d'une surface de vente supérieure à 400 m ^2 retirent les produits électroniques arrivés à la fin de leur cycle de vie à titre gratuit, sans obligation d'achat, à condition que les dimenées se permettrement plus pas 25 cm. La collecte sélective visant à écycler l'appareil, a le retraiter et à l'élimine en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent.
