Type de produit	Moteur avec réducteur de vitesse pour maquettisme
Marque	MFA
Modèle	919D30001
Tension d'alimentation	4,5 V à 15 V CC
Rapport de réduction	3000:1
Vitesse de sortie à 4,5 V	1,6 tr/min
Vitesse de sortie à 6 V	2 tr/min
Vitesse de sortie à 9 V	3 tr/min
Vitesse de sortie à 12 V	5 tr/min
Vitesse de sortie à 15 V	6 tr/min
Fonctions principales	Réduction de vitesse élevée pour applications de modélisme nécessitant un couple important à faible vitesse
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Éviter l'humidité et les solvants.
Sécurité	Respecter la tension d'alimentation maximale de 15 V. Ne pas inverser la polarité. Utiliser uniquement avec des alimentations adaptées.
Pièces détachées et accessoires	Couplages d'entrée (919D1, 919D3), poulies (919D4, 919D5), régulateurs de tension (919D2), supports moteur (919D29) et autres accessoires disponibles.
Réparabilité	Les pièces d'usure et accessoires sont disponibles séparément pour maintenance et adaptation.
Informations générales	Notice fournie par Conrad. Conserver la notice pour toute utilisation ultérieure. Reproduction interdite sans autorisation.

FOIRE AUX QUESTIONS - 919D30001 MFA

Quelle est la tension d'alimentation du MFA 919D30001 ?

La tension d'alimentation est comprise entre 4,5 V et 15 V CC.

Quelle est la vitesse de sortie à 12 V ?

À 12 V, la vitesse de sortie est de 5 tr/min.

Ce moteur peut-il être utilisé avec une pile 1,5 V ?

Non, la tension minimale requise est de 4,5 V. Une pile 1,5 V ne suffit pas.

Comment connecter l'arbre de sortie ?

Utilisez les accessoires de couplage comme le coupleur d'entrée 919D1 (6 mm – 6 mm) ou 919D3 (6 mm – 8 SWG Meccano).

Quels accessoires sont disponibles pour ce modèle ?

Les accessoires incluent des poulies (919D4, 919D5), un régulateur de tension (919D2), des supports moteur (919D29) et des courroies de synchronisation (919D15-23).

Quel est le rapport de réduction exact ?

Le rapport de réduction est de 3000:1 (modèle 919D30001).

Puis-je utiliser ce moteur avec une alimentation 24 V ?

Non, la tension maximale est de 15 V. Une tension supérieure risque d'endommager le moteur.

Ce produit est-il adapté à un robot de combat ?

Oui, sa réduction élevée et son couple important le rendent adapté à des applications de modélisme comme les robots de combat, à condition de respecter la tension.

Comment nettoyer le moteur ?

Nettoyez l'extérieur avec un chiffon sec. Évitez l'eau et les produits chimiques.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site de Conrad.

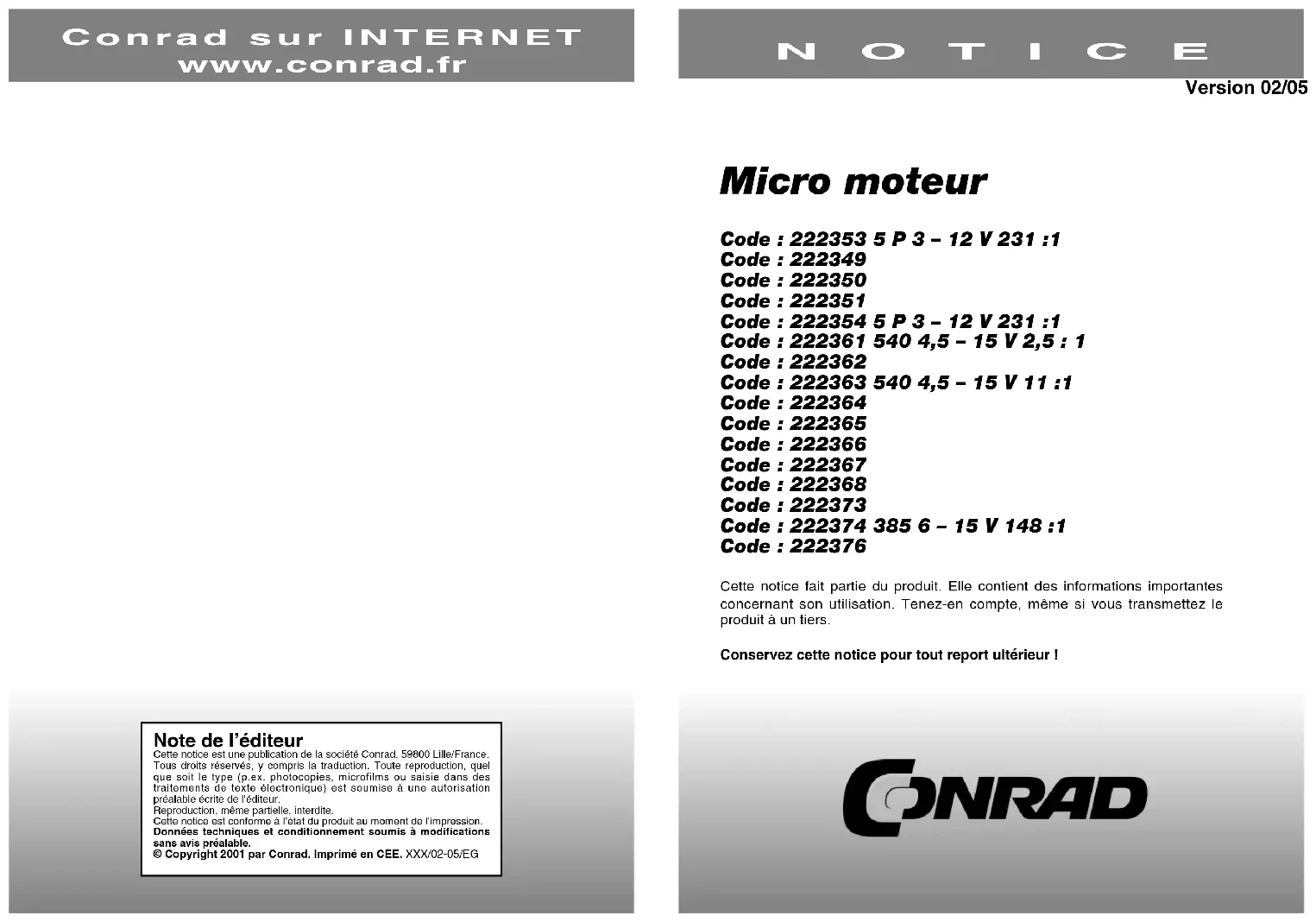

MODE D'EMPLOI 919D30001 MFA

Code : 222361 540 4,5 - 15 V 2,5 : 1

Code : 222362

Code : 222363 540 4,5 - 15 V 11 :1

Code : 222364

Code : 222365

Code : 222366

Code : 222367

Code : 222368

Code : 222373

Code : 222374 385 6 - 15 V 148 :1

Code : 222376

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/02-05/EG

CONRAD

Tableau de réduction (nombre de tours par minute) : 918D1001 (100 :1), 918D10012 ; 918D151 (15 :1) ; 918D15112 ; 918D301 (30 :1) et 918D30112.

Tension d'alimentation	1,5 V 3	V 6 V 12	V 18 V 24	V
918D1001 46 92
918D100112 42	84 126	168
918D151 306 612
918D15112 280	560 840	1120
918D301 153 306
918D30112 140	280 420	560

Accessoires pour produits de la gamme 918D (avec moteur 280 RE & moteur 280 /1 RE).

Coupleur d'entrée 2 mm – 3 mm pièce n°918D1

Coupleur d'entrée 4 mm – 4 mm pièce n°918D1/1

Pignons (plastiques) 12 pouces pièce n°917D2458

Poulie de 25 mm, diamètre (aluminium) 2 mm I.D.

Poulle de 25 mm, diamètre (aluminium) 4 mm I.D. Poulie de 16 mm, diamètre (aluminium) 2 mm I.D.

Poulie de 16 mm, diamètre (aluminium) 2 mm L.D. Poulie de 16 mm, diamètre (aluminium) 4 mm L.D.

Pouille de 10 mm, diamètre (aluminium). Adaptateur de boîte de vitesse 2 mm LD

Adaptateur de boîte de vitesse 2 mm LD Adaptateur de boîte de vitesse 4 mm LD

Baque "O" de diamètre 70 mm x 5 mm

Boîtes de vitesse Nylon Bevel (1 :1) 4 mm I.D

Régulateur de tension (entrée 6 – 15 V D.C. sortie amp 3 V 1,5)

Régulateur de tension (entrée 6 – 15 V D.C, sortie amp 1,5 V 1,5)

Régulateur de tension (entrée 6 – 15 V D.C, sortie amp 4,5 V 1,5)

pièce n°918D2

Pièce n° 918D2/1

Pièce n°918D3

Piece n°918D3/1

Plece n°918D4 Pièe n°018D4/1

Pèce n°918D4/1 Pièce n°017D2515

Pièce n°918D7

Pièce n°917D9

Pièce n°917D10

Pièce n°917D11

Tableau de réduction (nombre de tours par minute) : 919D2.51 (2,5 :1), 919D61 (6 :1) ; 919D111 (11 :1) ; 919D501(50 :1) ; 919D1481 (148 :1) et 919D8101 (810 :1) et 919D30001 (3000 :1).

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15	V
919D2,51 2250	3000	4500 6300	7900
919D61	990	1316	1975	2633	3295
919D111	540	718	1077	1436	1800
919D501	120	168	280	560	840
919D1481	40	53	80	106	132
919D8101	8	10	15	20	25
919D30001	1,6	2	3	5	6

Accessoires disponibles pour 919D, 940D & 950D

Couplage à l'entrée 6 mm – 6 mm

Pièce n°919D1

Régulateur de tension (entrée 6 – 15 V D.C/sortie 4 V –12V)

Pièce n°919D2

Couplage à l'entrée 6 mm – 8SWG (Meccano)

Pièce n°919D3

Poulie de 25 mm, diamètre (aluminium)

pièce n°919D4

Poulie de 16 mm, diamètre (aluminium)

pièce n°919D5

Couplage universel 6 mm – 6 mm

Pièce n°919D6

Poulies de synchronisation

Pièce n°919D7- 14

Courroies de synchronisation

Pièce n°919D15-23

Boîte de vitesses Bevel (1 :1) rectangulaire

Pièce n°919D24

Adaptateur de boîte de vitesse 2 mm I.D

Pièce n°919D27

Support moteur à double finition

Pièce n°919D29

Bloc d'appui/palier 5 mm LD

Pièce n°919D30

Bloc d'appui/palier 6 mm LD

Pièce n°919D30

Baque "O" de diamètre 70 mm x 5 mm

Pièce n°917D2515

Tableau de réduction (nombre de tours par minute) : 940D51 (5 :1), 940D001 (100 :1) 940D5161 (516 :1)

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15 V
940D51	945	1260	4500	1890	3150
940D1001	47	63	94	126	157
940D5161	9	12	18	24	30

Tableau de réduction (nombre de tours par minute) : 941D41 (4 :1), 941D621 (62 :1) 941D2311 (231 :1)

Tension d'alimentation	1,5 V 3	V 6 V	9 V	12 V
941D51	250	500 1000	1500	2000
941D621	16	32	65	98	130
941D2311	4	9	18	27	35

Tableau de réduction (nombre de tours par minute) : 950D2.51 (2,5 :1), 950D61(6 :1) ; 950D111 (11 :1) ; 950D501(50 :1) ; 950D1481 (148 :1) et 950D8101 (810 :1) et 950D30001 (3000 :1).

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15 V
950D2,51	1890	2520	3375	5040	6300
950D61	787	1050	1575	2100	2625
950D111	429	572	858	1145	1430
950D501	94	126	189	252	315
950D1481	32	42	64	85	106
950D8101	5	7	11	15	18
950D30001	1,5	2	3	4	5

Ne prenez pas en compte les statistiques ci-dessus pour les cas de perte par frottement et ne doivent être utilisées que comme référence ;
