919D2.51 - Micro moteur MFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro moteur
Marque	MFA
Modèle	919D2.51
Code produit	222361 540 4,5 - 15 V 2,5 : 1
Tension d'alimentation	4,5 - 15 V DC
Rapport de réduction	2,5:1
Vitesse de sortie (à vide)	De 2250 tr/min (4,5 V) à 7900 tr/min (15 V)
Fonctions principales	Motorisation pour modélisme, bricolage, prototypes
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Débrancher avant entretien, ne pas dépasser 15 V
Accessoires compatibles	Couplages, poulies, régulateurs de tension, boîtes de vitesses
Dimensions	Non communiquées
Poids	Non communiqué
Nombre de pages de la notice	2 pages
Langue de la notice	Français

FOIRE AUX QUESTIONS - 919D2.51 MFA

Quelle est la tension d'alimentation recommandée pour le 919D2.51 ?

Le moteur fonctionne de 4,5 V à 15 V DC. Pour une utilisation optimale, choisissez une tension adaptée à la vitesse souhaitée.

Comment la vitesse de sortie varie-t-elle avec la tension ?

La vitesse est proportionnelle à la tension. Exemples : à 4,5 V : 2250 tr/min, à 6 V : 3000 tr/min, à 9 V : 4500 tr/min, à 12 V : 6300 tr/min, à 15 V : 7900 tr/min (à vide).

Quels accessoires sont disponibles pour ce micro moteur ?

Des couplages (6 mm-6 mm, Meccano), poulies (25 mm, 16 mm), régulateurs de tension, boîtes de vitesses Bevel et autres. Voir la liste complète dans la notice.

Comment installer le coupleur d'entrée ?

Le coupleur d'entrée (pièce 919D1 par exemple) se fixe sur l'arbre du moteur. Assurez-vous que l'axe est propre et que le coupleur est bien enfoncé pour éviter tout glissement.

Quelle est la signification des codes produit (ex : 222361) ?

Les codes identifient différentes variantes du moteur (tension, réduction). Le 222361 correspond au modèle 919D2.51 avec spécifications 540, 4,5-15 V, rapport 2,5:1.

Puis-je utiliser ce moteur avec une batterie 12 V ?

Oui, une tension de 12 V est dans la plage autorisée (4,5-15 V). À 12 V, la vitesse à vide est d'environ 6300 tr/min.

Comment nettoyer et entretenir le moteur ?

Débranchez le moteur avant tout nettoyage. Utilisez un chiffon sec pour enlever la poussière. Évitez les liquides qui pourraient endommager les composants internes.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange et accessoires sont référencés dans la notice (ex : pièces 919D1 à 919D30). Vous pouvez les commander auprès de votre revendeur ou du fabricant MFA.

Ce moteur est-il adapté à un usage continu ?

Le moteur est conçu pour un usage intermittent. Pour un fonctionnement continu, respectez la tension maximale et assurez une bonne ventilation pour éviter la surchauffe.

Quelle est la différence entre les modèles 919D2.51 et 919D61 ?

Le 919D2.51 a un rapport de réduction de 2,5:1 tandis que le 919D61 a un rapport de 6:1. À tension égale, le 919D61 tourne plus lentement mais avec un couple plus élevé.

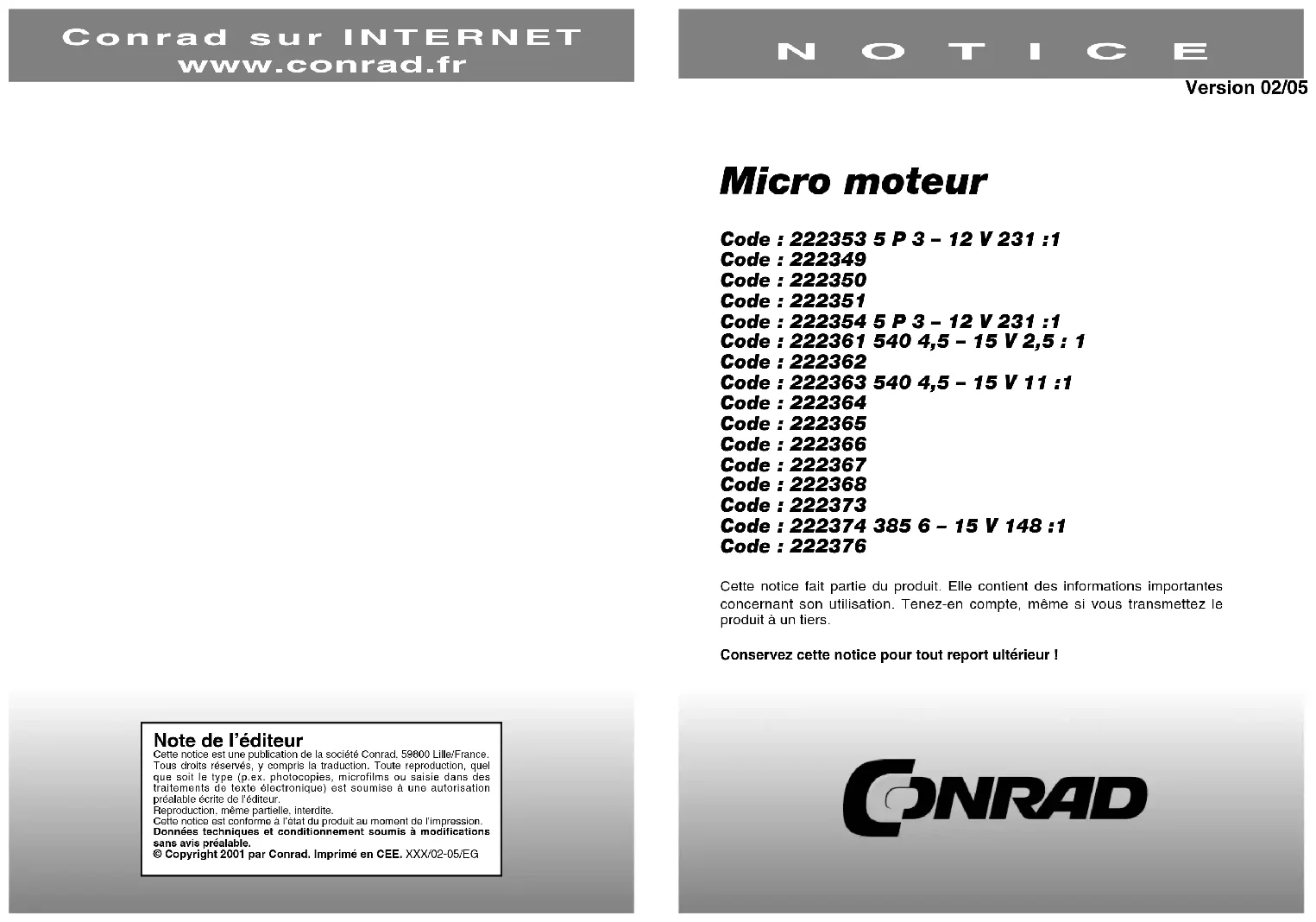

MODE D'EMPLOI 919D2.51 MFA

Code : 222361 540 4,5 - 15 V 2,5 : 1

Code : 222362

Code : 222363 540 4,5 - 15 V 11 :1

Code : 222364

Code : 222365

Code : 222366

Code : 222367

Code : 222368

Code : 222373

Code : 222374 385 6 - 15 V 148 :1

Code : 222376

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/02-05/EG

Tableau de réduction (nombre de tours par minute) : 918D1001 (100 :1), 918D10012 ; 918D151 (15 :1) ; 918D15112 ; 918D301 (30 :1) et 918D30112.

Tension d'alimentation	1,5 V 3	V 6 V 12	V 18 V 24	V
918D1001 46 92
918D100112 42	84 126	168
918D151 306 612
918D15112 280	560 840	1120
918D301 153 306
918D30112 140	280 420	560

Accessoires pour produits de la gamme 918D (avec moteur 280 RE & moteur 280 /1 RE).

Coupleur d'entrée 2 mm – 3 mm pièce n°918D1

Coupleur d'entrée 4 mm – 4 mm pièce n°918D1/1

Pignons (plastiques) 12 pouces pièce n°917D2458

Poulie de 25 mm, diamètre (aluminium) 2 mm I.D.

Poulle de 25 mm, diamètre (aluminium) 4 mm I.D. Poulie de 16 mm, diamètre (aluminium) 2 mm I.D.

Poulie de 16 mm, diamètre (aluminium) 2 mm L.D. Poulie de 16 mm, diamètre (aluminium) 4 mm L.D.

Pouille de 10 mm, diamètre (aluminium). Adaptateur de boîte de vitesse 2 mm LD

Adaptateur de boîte de vitesse 2 mm LD Adaptateur de boîte de vitesse 4 mm LD

Baque "O" de diamètre 70 mm x 5 mm

Boîtes de vitesse Nylon Bevel (1 :1) 4 mm I.D

Régulateur de tension (entrée 6 – 15 V D.C. sortie amp 3 V 1,5)

Régulateur de tension (entrée 6 – 15 V D.C, sortie amp 1,5 V 1,5)

Régulateur de tension (entrée 6 – 15 V D.C, sortie amp 4,5 V 1,5)

pièce n°918D2

Pièce n° 918D2/1

Pièce n°918D3

Piece n°918D3/1

Plece n°918D4 Pièe n°018D4/1

Pèce n°918D4/1 Pièce n°017D2515

Pièce n°918D7

Pièce n°917D9

Pièce n°917D10

Pièce n°917D11

Tableau de réduction (nombre de tours par minute) : 919D2.51 (2,5 :1), 919D61 (6 :1) ; 919D111 (11 :1) ; 919D501(50 :1) ; 919D1481 (148 :1) et 919D8101 (810 :1) et 919D30001 (3000 :1).

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15	V
919D2,51 2250	3000	4500 6300	7900
919D61	990	1316	1975	2633	3295
919D111	540	718	1077	1436	1800
919D501	120	168	280	560	840
919D1481	40	53	80	106	132
919D8101	8	10	15	20	25
919D30001	1,6	2	3	5	6

Accessoires disponibles pour 919D, 940D & 950D

Couplage à l'entrée 6 mm – 6 mm

Pièce n°919D1

Régulateur de tension (entrée 6 – 15 V D.C/sortie 4 V –12V)

Pièce n°919D2

Couplage à l'entrée 6 mm – 8SWG (Meccano)

Pièce n°919D3

Poulie de 25 mm, diamètre (aluminium)

pièce n°919D4

Poulie de 16 mm, diamètre (aluminium)

pièce n°919D5

Couplage universel 6 mm – 6 mm

Pièce n°919D6

Poulies de synchronisation

Pièce n°919D7- 14

Courroies de synchronisation

Pièce n°919D15-23

Boîte de vitesses Bevel (1 :1) rectangulaire

Pièce n°919D24

Adaptateur de boîte de vitesse 2 mm I.D

Pièce n°919D27

Support moteur à double finition

Pièce n°919D29

Bloc d'appui/palier 5 mm LD

Pièce n°919D30

Bloc d'appui/palier 6 mm LD

Pièce n°919D30

Baque "O" de diamètre 70 mm x 5 mm

Pièce n°917D2515

Tableau de réduction (nombre de tours par minute) : 940D51 (5 :1), 940D001 (100 :1) 940D5161 (516 :1)

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15 V
940D51	945	1260	4500	1890	3150
940D1001	47	63	94	126	157
940D5161	9	12	18	24	30

Tableau de réduction (nombre de tours par minute) : 941D41 (4 :1), 941D621 (62 :1) 941D2311 (231 :1)

Tension d'alimentation	1,5 V 3	V 6 V	9 V	12 V
941D51	250	500 1000	1500	2000
941D621	16	32	65	98	130
941D2311	4	9	18	27	35

Tableau de réduction (nombre de tours par minute) : 950D2.51 (2,5 :1), 950D61(6 :1) ; 950D111 (11 :1) ; 950D501(50 :1) ; 950D1481 (148 :1) et 950D8101 (810 :1) et 950D30001 (3000 :1).

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15 V
950D2,51	1890 2520		3375 5040 6300
950D61	787 1050		1575 2100 2625
950D111	429	572	858	1145	1430
950D501	94	126	189	252	315
950D1481	32	42	64	85	106
950D8101	5	7	11	15	18
950D30001	1,5	2	3	4	5

Ne prenez pas en compte les statistiques ci-dessus pour les cas de perte par frottement et ne doivent être utilisées que comme référence ;
