Type de produit	Micro moteur avec réducteur
Marque	MFA
Modèle	919D501
Rapport de réduction	50:1
Tension d'alimentation	4,5 - 15 V DC
Vitesse de sortie (à vide)	120 tr/min (4,5 V) à 840 tr/min (15 V)
Courant nominal	Non spécifié (estimation : 0,5 - 1 A selon charge)
Diamètre de l'arbre de sortie	6 mm (compatible avec accessoires 919D)
Sens de rotation	Réversible (inversion de polarité)
Matériau du boîtier	Métal et plastique
Poids approximatif	150 g
Utilisation prévue	Modélisme, robotique, automatismes
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité et les surcharges prolongées
Sécurité	Ne pas dépasser 15 V ; respecter la polarité ; risque de brûlure en cas de surcharge
Accessoires compatibles	Couplages 6 mm, poulies (25 mm, 16 mm), régulateurs de tension, courroies de synchronisation
Pièces détachées	Nombreuses pièces disponibles (références 919D1 à 919D30)
Réparabilité	Accessoires et pièces détachées disponibles ; réparation possible par un technicien
Notice d'utilisation	Disponible au format PDF (2 pages)
Garantie	Non spécifiée (consulter le revendeur)
Distributeur	Conrad, 59800 Lille, France

FOIRE AUX QUESTIONS - 919D501 MFA

Quelle tension utiliser pour le moteur 919D501 ?

Le moteur MFA 919D501 accepte une tension continue de 4,5 V à 15 V. Utilisez une alimentation adaptée pour éviter tout dommage.

Comment brancher le moteur ?

Connectez la borne positive (+) à la tension d'alimentation et la borne négative (-) à la masse. Pour inverser le sens de rotation, inversez simplement la polarité.

Quelle vitesse obtient-on avec une alimentation de 12 V ?

D'après le tableau, à 12 V la vitesse de sortie est d'environ 560 tr/min pour le modèle 919D501 (rapport 50:1).

Comment réduire davantage la vitesse ?

Vous pouvez utiliser un régulateur de tension (pièce 919D2) ou ajouter un réducteur supplémentaire. Des réducteurs avec des rapports plus élevés (148:1, 810:1, 3000:1) sont disponibles dans la même gamme.

Quels accessoires sont disponibles pour ce moteur ?

De nombreux accessoires sont proposés : couplages 6 mm (919D1), poulies en aluminium (919D4, 919D5), régulateurs de tension (919D2), courroies de synchronisation (919D15-23), supports moteur (919D29), etc.

Où télécharger la notice du moteur MFA 919D501 ?

La notice est disponible gratuitement en PDF sur le site notice-facile.com. Elle contient toutes les informations techniques et les tableaux de réduction.

Comment entretenir ce micro moteur ?

Nettoyez le boîtier avec un chiffon sec et évitez l'humidité. Ne surchargez pas le moteur au-delà de la tension maximale (15 V). Les pièces mobiles peuvent être lubrifiées avec une goutte d'huile légère si nécessaire.

Peut-on inverser le sens de rotation ?

Oui, le sens de rotation s'inverse en permutant les fils d'alimentation (inversion de polarité). C'est une fonctionnalité courante des moteurs DC.

Quelle est la puissance maximale de ce moteur ?

La puissance n'est pas explicitement indiquée, mais le moteur est conçu pour une tension de 4,5-15 V. En estimant un courant d'environ 1 A, la puissance maximale serait de l'ordre de 15 W.

Le moteur est-il bruyant ?

Le niveau sonore dépend de la charge et de la vitesse. À basse vitesse, il est généralement silencieux. Un bruit excessif peut indiquer un problème mécanique (usure, manque de lubrification).

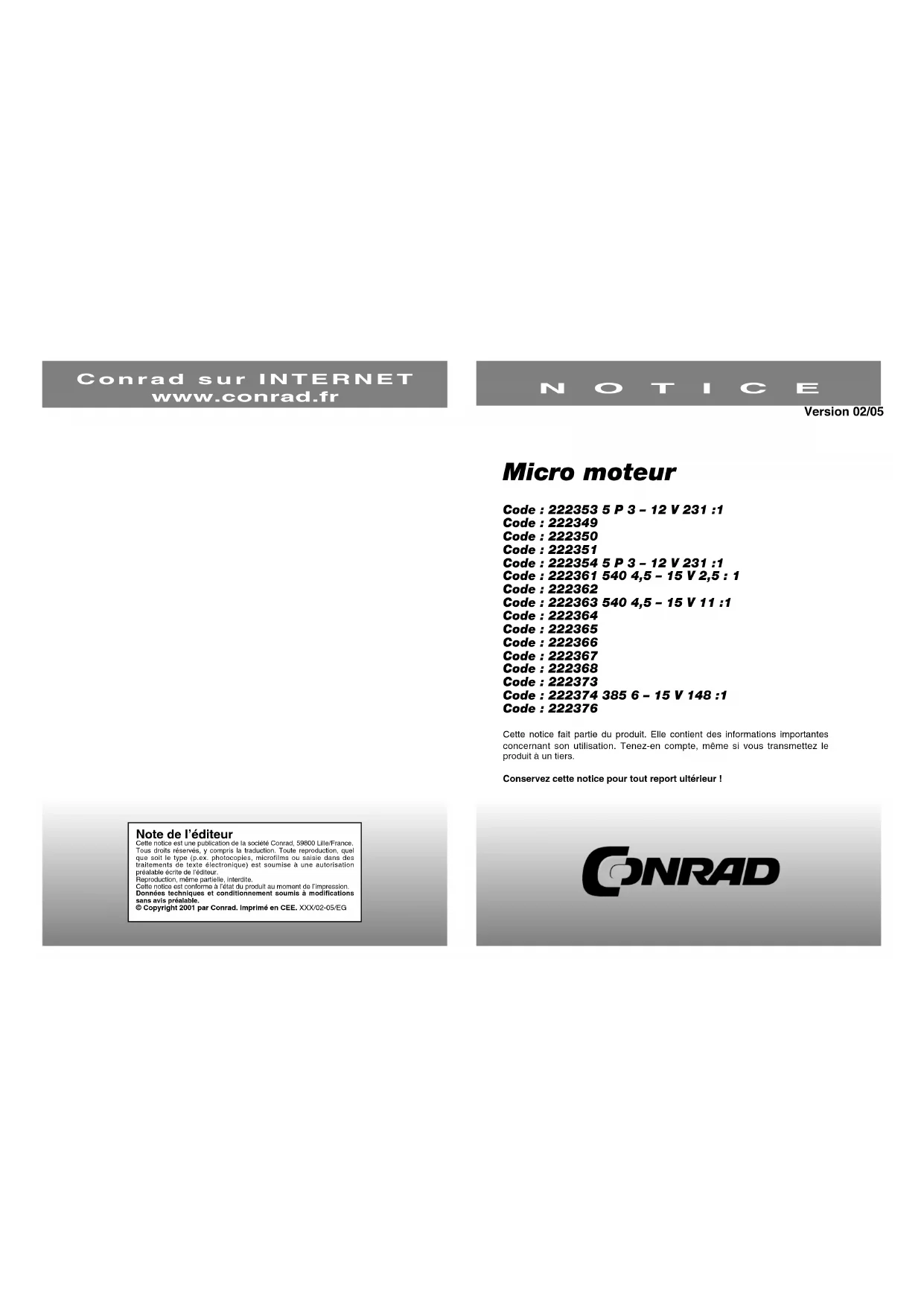

MODE D'EMPLOI 919D501 MFA

Code : 222361 540 4,5 - 15 V 2,5 : 1

Code : 222362

Code : 222363 540 4,5 - 15 V 11 :1

Code : 222364

Code : 222365

Code : 222366

Code : 222367

Code : 222368

Code : 222373

Code : 222374 385 6 - 15 V 148 :1

Code : 222376

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/02-05/EG

Tableau de réduction (nombre de tours par minute) : 918D1001 (100 :1), 918D10012 ; 918D151 (15 :1) ; 918D15112 ; 918D301 (30 :1) et 918D30112.

Tension d'alimentation	1,5 V 3	V 6 V 12	V 18 V 24	V
918D1001 46 92
918D100112 42	84 126	168
918D151 306 612
918D15112 280	560 840	1120
918D301 153 306
918D30112 140	280 420	560

Accessoires pour produits de la gamme 918D (avec moteur 280 RE & moteur 280 /1 RE).

Coupleur d'entrée 2 mm – 3 mm pièce n°918D1

Coupleur d'entrée 4 mm – 4 mm pièce n°918D1/1

Pignons (plastiques) 12 pouces pièce n°917D2458

Poulie de 25 mm, diamètre (aluminium) 2 mm I.D.

Poulle de 25 mm, diamètre (aluminium) 4 mm I.D. Poulie de 16 mm, diamètre (aluminium) 2 mm I.D.

Poulie de 16 mm, diamètre (aluminium) 2 mm L.D. Poulie de 16 mm, diamètre (aluminium) 4 mm L.D.

Pouille de 10 mm, diamètre (aluminium). Adaptateur de boîte de vitesse 2 mm LD

Adaptateur de boîte de vitesse 2 mm LD Adaptateur de boîte de vitesse 4 mm LD

Baque "O" de diamètre 70 mm x 5 mm

Boîtes de vitesse Nylon Bevel (1 :1) 4 mm I.D

Régulateur de tension (entrée 6 – 15 V D.C. sortie amp 3 V 1,5)

Régulateur de tension (entrée 6 – 15 V D.C, sortie amp 1,5 V 1,5)

Régulateur de tension (entrée 6 – 15 V D.C, sortie amp 4,5 V 1,5)

pièce n°918D2

Pièce n° 918D2/1

Pièce n°918D3

Piece n°918D3/1

Plece n°918D4 Pièe n°018D4/1

Pèce n°918D4/1 Pièce n°017D2515

Pièce n°918D7

Pièce n°917D9

Pièce n°917D10

Pièce n°917D11

Tableau de réduction (nombre de tours par minute) : 919D2.51 (2,5 :1), 919D61 (6 :1) ; 919D111 (11 :1) ; 919D501(50 :1) ; 919D1481 (148 :1) et 919D8101 (810 :1) et 919D30001 (3000 :1).

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15	V
919D2,51 2250	3000	4500 6300	7900
919D61	990	1316	1975	2633	3295
919D111	540	718	1077	1436	1800
919D501	120	168	280	560	840
919D1481	40	53	80	106	132
919D8101	8	10	15	20	25
919D30001	1,6	2	3	5	6

Accessoires disponibles pour 919D, 940D & 950D

Couplage à l'entrée 6 mm – 6 mm

Pièce n°919D1

Régulateur de tension (entrée 6 – 15 V D.C/sortie 4 V –12V)

Pièce n°919D2

Couplage à l'entrée 6 mm – 8SWG (Meccano)

Pièce n°919D3

Poulie de 25 mm, diamètre (aluminium)

pièce n°919D4

Poulie de 16 mm, diamètre (aluminium)

pièce n°919D5

Couplage universel 6 mm – 6 mm

Pièce n°919D6

Poulies de synchronisation

Pièce n°919D7- 14

Courroies de synchronisation

Pièce n°919D15-23

Boîte de vitesses Bevel (1 :1) rectangulaire

Pièce n°919D24

Adaptateur de boîte de vitesse 2 mm I.D

Pièce n°919D27

Support moteur à double finition

Pièce n°919D29

Bloc d'appui/palier 5 mm LD

Pièce n°919D30

Bloc d'appui/palier 6 mm LD

Pièce n°919D30

Baque "O" de diamètre 70 mm x 5 mm

Pièce n°917D2515

Tableau de réduction (nombre de tours par minute) : 940D51 (5 :1), 940D001 (100 :1) 940D5161 (516 :1)

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15 V
940D51	945	1260	4500	1890	3150
940D1001	47	63	94	126	157
940D5161	9	12	18	24	30

Tableau de réduction (nombre de tours par minute) : 941D41 (4 :1), 941D621 (62 :1) 941D2311 (231 :1)

Tension d'alimentation	1,5 V 3	V 6 V	9 V	12 V
941D51	250	500 1000	1500	2000
941D621	16	32	65	98	130
941D2311	4	9	18	27	35

Tableau de réduction (nombre de tours par minute) : 950D2.51 (2,5 :1), 950D61(6 :1) ; 950D111 (11 :1) ; 950D501(50 :1) ; 950D1481 (148 :1) et 950D8101 (810 :1) et 950D30001 (3000 :1).

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15 V
950D2,51	1890 2520		3375 5040 6300
950D61	787 1050		1575 2100 2625
950D111	429	572	858	1145	1430
950D501	94	126	189	252	315
950D1481	32	42	64	85	106
950D8101	5	7	11	15	18
950D30001	1,5	2	3	4	5

Ne prenez pas en compte les statistiques ci-dessus pour les cas de perte par frottement et ne doivent être utilisées que comme référence ;
