Type de produit	Micro moteur pour maquettisme avec réducteur
Marque	MFA
Modèle	950D111
Rapport de réduction	11:1
Tension d'alimentation	4,5 V à 15 V CC
Vitesse à vide sous 12 V	1145 tr/min
Vitesse à vide sous 9 V	858 tr/min
Vitesse à vide sous 6 V	572 tr/min
Vitesse à vide sous 4,5 V	429 tr/min
Plage de température de fonctionnement	0 °C à 40 °C (estimation)
Matériau du boîtier	Métal et plastique
Diamètre de l'arbre de sortie	2 mm ou 4 mm (selon adaptateur)
Accessoires compatibles	Couplages, poulies, courroies, régulateurs de tension
Entretien	Nettoyer régulièrement avec un chiffon sec, éviter l'humidité
Sécurité	Respecter la tension maximale de 15 V, ne pas surcharger mécaniquement
Réparabilité	Pièces détachées disponibles (références en notice)
Garantie	Consulter les conditions du vendeur

FOIRE AUX QUESTIONS - 950D111 MFA

Quelle tension d'alimentation utiliser pour le moteur 950D111 ?

Le moteur fonctionne de 4,5 V à 15 V CC. Pour une vitesse de 1145 tr/min, utilisez 12 V. Référez-vous au tableau de réduction dans la notice.

Comment réduire la vitesse de rotation ?

Utilisez un régulateur de tension ou choisissez un modèle avec un rapport de réduction plus élevé (par exemple 50:1 ou 148:1). Consultez le tableau de réduction pour les vitesses correspondantes.

Quels accessoires sont disponibles pour ce moteur ?

Des couplages d'entrée (2 mm, 4 mm, 6 mm), des poulies (10, 16, 25 mm), des courroies de synchronisation, des régulateurs de tension et des boîtes de vitesses. Les références sont listées dans la notice.

Comment monter le moteur sur un châssis ?

Utilisez le support moteur à double finition (réf. 919D29) ou un adaptateur. Fixez le moteur avec des vis adaptées. Assurez-vous que l'arbre est aligné avec le système d'entraînement.

Puis-je utiliser ce moteur avec une pile de 1,5 V ?

Non, la tension minimale est de 4,5 V. Pour 1,5 V, utilisez un modèle de la série 918D (par exemple 918D1001) qui fonctionne à partir de 1,5 V.

Quelle est la différence entre les modèles 950D111 et 950D501 ?

Le 950D111 a un rapport de réduction de 11:1 (vitesse plus élevée), tandis que le 950D501 a un rapport de 50:1 (vitesse plus faible mais plus de couple). Le choix dépend de l'application.

Le moteur peut-il être utilisé en continu ?

Oui, mais veillez à ne pas dépasser la tension et le couple maximum. Surveillez la température : si le moteur chauffe excessivement, réduisez la charge ou la tension.

Comment nettoyer le moteur ?

Débranchez l'alimentation. Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de solvants ou de liquides. Évitez d'introduire de la poussière dans les ouvertures.

Où puis-je trouver les pièces de rechange ?

Les pièces détachées sont disponibles chez Conrad ou auprès de revendeurs spécialisés. Les références exactes sont dans la notice, par exemple le couplage 919D1 ou la poulie 919D4.

Le moteur est-il compatible avec le système Meccano ?

Oui, grâce au couplage 919D3 (6 mm – 8 SWG) qui permet de connecter l'arbre du moteur aux pièces Meccano. D'autres adaptateurs sont disponibles.

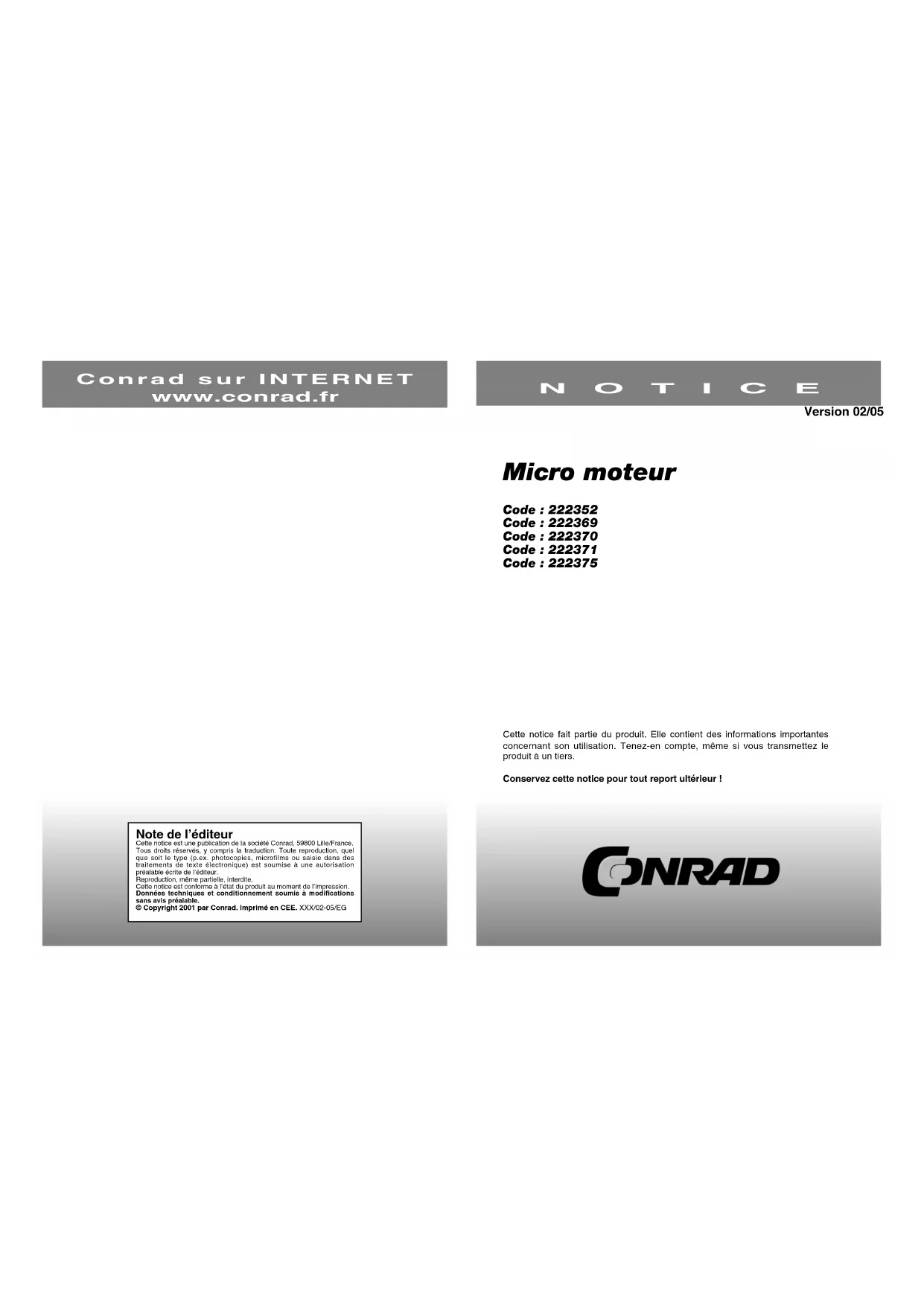

MODE D'EMPLOI 950D111 MFA

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 02/05

Micro moteur

Code : 222352

Code : 222369

Code : 222370

Code : 222371

Code : 222375

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/02-05/EG

Tableau de réduction (nombre de tours par minute) : 918D1001 (100 :1), 918D10012 ; 918D151 (15 :1) ; 918D15112 ; 918D301 (30 :1) et 918D30112.

Tension d'alimentation	1,5 V 3	V 6 V 12	V 18 V 24	V
918D1001 46 92
918D100112 42	84 126	168
918D151 306 612
918D15112 280	560 840	1120
918D301 153 306
918D30112 140	280 420	560

Accessoires pour produits de la gamme 918D (avec moteur 280 RE & moteur 280 /1 RE).

Coupleur d'entrée 2 mm – 3 mm pièce n°918D1

Coupleur d'entrée 4 mm – 4 mm pièce n°918D1/1

Pignons (plastiques) 12 pouces pièce n°917D2458

Poulie de 25 mm, diamètre (aluminium) 2 mm I.D.

Poulle de 25 mm, diamètre (aluminium) 4 mm I.D. Poulie de 16 mm, diamètre (aluminium) 2 mm I.D.

Poulie de 16 mm, diamètre (aluminium) 2 mm L.D. Poulie de 16 mm, diamètre (aluminium) 4 mm L.D.

Pouille de 10 mm, diamètre (aluminium). Adaptateur de boîte de vitesse 2 mm LD

Adaptateur de boîte de vitesse 2 mm LD Adaptateur de boîte de vitesse 4 mm LD

Baque "O" de diamètre 70 mm x 5 mm

Boîtes de vitesse Nylon Bevel (1 :1) 4 mm I.D

Régulateur de tension (entrée 6 – 15 V D.C. sortie amp 3 V 1,5)

Régulateur de tension (entrée 6 – 15 V D.C, sortie amp 1,5 V 1,5)

Régulateur de tension (entrée 6 – 15 V D.C, sortie amp 4,5 V 1,5)

pièce n°918D2

Pièce n° 918D2/1

Pièce n°918D3

Piece n°918D3/1

Plece n°918D4 Pièe n°018D4/1

Pèce n°918D4/1 Pièce n°017D2515

Pièce n°918D7

Pièce n°917D9

Pièce n°917D10

Pièce n°917D11

Tableau de réduction (nombre de tours par minute) : 919D2.51 (2,5 :1), 919D61 (6 :1) ; 919D111 (11 :1) ; 919D501(50 :1) ; 919D1481 (148 :1) et 919D8101 (810 :1) et 919D30001 (3000 :1).

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15	V
919D2,51 2250	3000	4500 6300	7900
919D61	990	1316	1975	2633	3295
919D111	540	718	1077	1436	1800
919D501	120	168	280	560	840
919D1481	40	53	80	106	132
919D8101	8	10	15	20	25
919D30001	1,6	2	3	5	6

Accessoires disponibles pour 919D, 940D & 950D

Couplage à l'entrée 6 mm – 6 mm

Pièce n°919D1

Régulateur de tension (entrée 6 – 15 V D.C/sortie 4 V –12V)

Pièce n°919D2

Couplage à l'entrée 6 mm – 8SWG (Meccano)

Pièce n°919D3

Poulie de 25 mm, diamètre (aluminium)

pièce n°919D4

Poulie de 16 mm, diamètre (aluminium)

pièce n°919D5

Couplage universel 6 mm – 6 mm

Pièce n°919D6

Poulies de synchronisation

Pièce n°919D7- 14

Courroies de synchronisation

Pièce n°919D15-23

Boîte de vitesses Bevel (1 :1) rectangulaire

Pièce n°919D24

Adaptateur de boîte de vitesse 2 mm I.D

Pièce n°919D27

Support moteur à double finition

Pièce n°919D29

Bloc d'appui/palier 5 mm LD

Pièce n°919D30

Bloc d'appui/palier 6 mm LD

Pièce n°919D30

Baque "O" de diamètre 70 mm x 5 mm

Pièce n°917D2515

Tableau de réduction (nombre de tours par minute) : 940D51 (5 :1), 940D001 (100 :1) 940D5161 (516 :1)

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15 V
940D51	945	1260	4500	1890	3150
940D1001	47	63	94	126	157
940D5161	9	12	18	24	30

Tableau de réduction (nombre de tours par minute) : 941D41 (4 :1), 941D621 (62 :1) 941D2311 (231 :1)

Tension d'alimentation	1,5 V 3	V 6 V	9 V	12 V
941D51	250	500 1000	1500	2000
941D621	16	32	65	98	130
941D2311	4	9	18	27	35

Tableau de réduction (nombre de tours par minute) : 950D2.51 (2,5 :1), 950D61(6 :1) ; 950D111 (11 :1) ; 950D501(50 :1) ; 950D1481 (148 :1) et 950D8101 (810 :1) et 950D30001 (3000 :1).

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15 V
950D2,51	1890 2520		3375 5040 6300
950D61	787 1050		1575 2100 2625
950D111	429	572	858	1145	1430
950D501	94	126	189	252	315
950D1481	32	42	64	85	106
950D8101	5	7	11	15	18
950D30001	1,5	2	3	4	5

Ne prenez pas en compte les statistiques ci-dessus pour les cas de perte par frottement et ne doivent être utilisées que comme référence ;
