919D1481 - Micro moteur MFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro moteur avec réducteur
Marque	MFA
Modèle	919D1481
Tension d'alimentation	4,5 - 15 V DC
Rapport de réduction	148:1
Vitesse de sortie à 12 V	106 tr/min
Vitesse de sortie à 4,5 V	40 tr/min
Vitesse de sortie à 15 V	132 tr/min
Couleur	Noir / métal
Matériau du boîtier	Plastique / métal
Diamètre de l'arbre de sortie	6 mm
Accessoires disponibles	Coupleurs, poulies, régulateurs de tension, supports
Dimensions (approx.)	70 x 30 x 30 mm
Poids (approx.)	80 g
Utilisation prévue	Projets de modélisme, robotique, bricolage
Entretien	Nettoyage avec un chiffon sec ; lubrification périodique des paliers
Sécurité	Ne pas dépasser la tension maxi 15 V ; éviter les courts-circuits
Réparabilité	Pièces détachées disponibles (coupleurs, poulies, régulateurs)

FOIRE AUX QUESTIONS - 919D1481 MFA

Quelle est la tension d'alimentation recommandée pour le MFA 919D1481 ?

La tension d'alimentation peut varier de 4,5 V à 15 V DC. La vitesse de sortie dépend de la tension. Pour une utilisation typique, utilisez 12 V.

Quelle est la vitesse de sortie du moteur à 12 V ?

À 12 V, la vitesse de sortie est d'environ 106 tr/min (tours par minute).

Quel est le rapport de réduction exact du modèle 919D1481 ?

Le rapport de réduction est de 148:1, ce qui signifie que l'arbre de sortie tourne 148 fois moins vite que le moteur interne.

Puis-je utiliser ce moteur avec une batterie 9 V ?

Oui, vous pouvez alimenter le moteur avec une batterie 9 V. La vitesse sera alors d'environ 80 tr/min (voir tableau dans la notice).

Quels accessoires sont disponibles pour ce micro moteur ?

Des accessoires comme des coupleurs, poulies, régulateurs de tension et supports moteur sont disponibles (pièces n° 919D1, 919D2, etc.).

Comment entretenir le micro moteur 919D1481 ?

Nettoyez régulièrement le boîtier avec un chiffon sec. Si nécessaire, lubrifiez les paliers avec une goutte d'huile légère pour moteurs.

Le moteur peut-il être utilisé en continu ?

Oui, il peut fonctionner en continu, mais veillez à ne pas dépasser la tension maximale de 15 V et à assurer une ventilation suffisante.

Quel est le diamètre de l'arbre de sortie ?

L'arbre de sortie a un diamètre de 6 mm, ce qui permet de fixer des poulies ou des coupleurs standard.

Où puis-je trouver les pièces de rechange ?

Les pièces de rechange sont disponibles sous les références mentionnées dans la notice, comme les coupleurs (pièce n° 919D1) ou les poulies (pièce n° 919D4). Contactez votre revendeur.

Ce moteur est-il adapté pour un projet de robotique ?

Absolument, ce micro moteur avec réducteur est idéal pour la robotique, le modélisme et les projets de bricolage grâce à sa faible vitesse et son couple élevé.

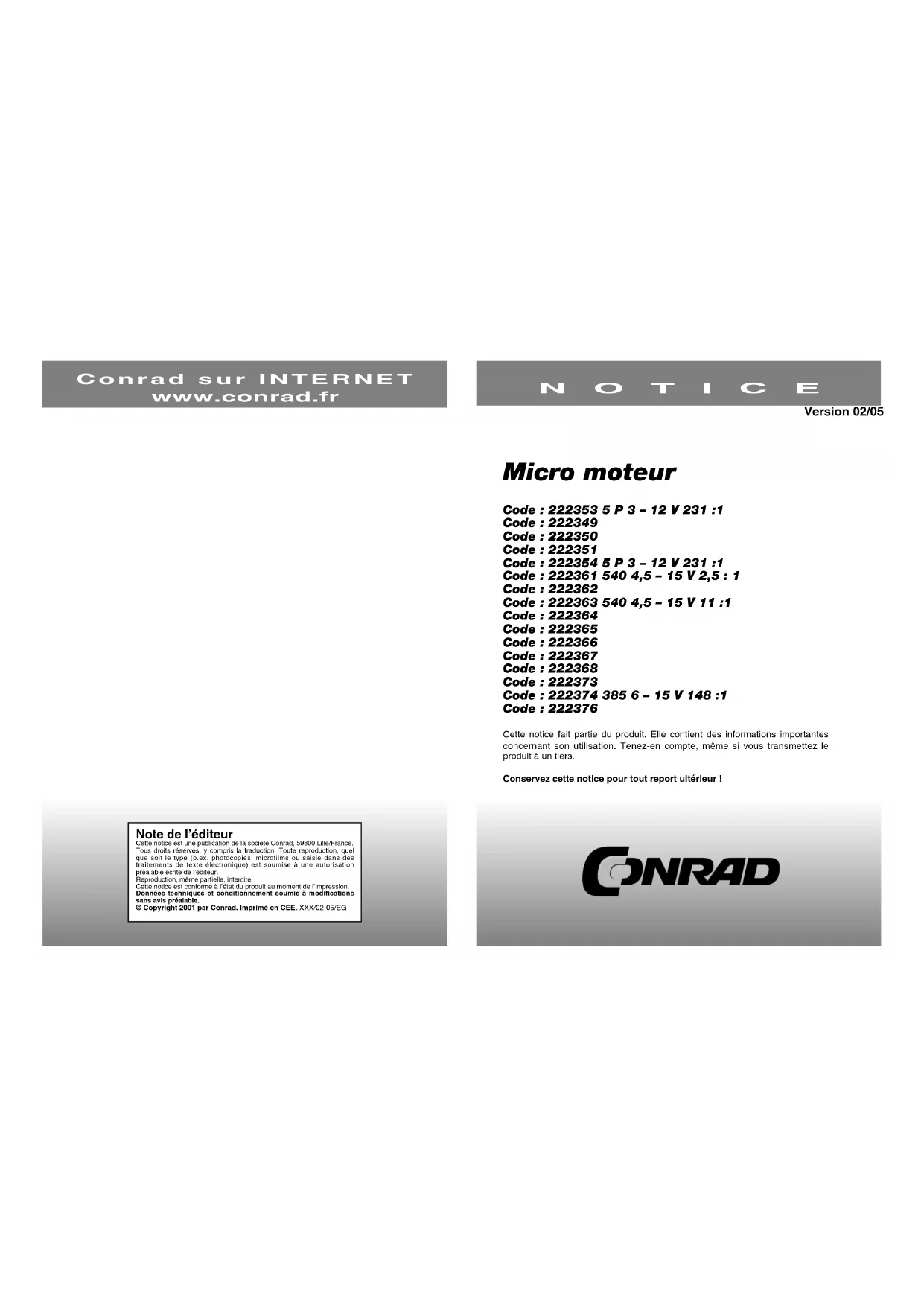

MODE D'EMPLOI 919D1481 MFA

Code : 222361 540 4,5 - 15 V 2,5 : 1

Code : 222362

Code : 222363 540 4,5 - 15 V 11 :1

Code : 222364

Code : 222365

Code : 222366

Code : 222367

Code : 222368

Code : 222373

Code : 222374 385 6 - 15 V 148 :1

Code : 222376

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/02-05/EG

Tableau de réduction (nombre de tours par minute) : 918D1001 (100 :1), 918D10012 ; 918D151 (15 :1) ; 918D15112 ; 918D301 (30 :1) et 918D30112.

Tension d'alimentation	1,5 V 3	V 6 V 12	V 18 V 24	V
918D1001 46 92
918D100112 42	84 126	168
918D151 306 612
918D15112 280	560 840	1120
918D301 153 306
918D30112 140	280 420	560

Accessoires pour produits de la gamme 918D (avec moteur 280 RE & moteur 280 /1 RE).

Coupleur d'entrée 2 mm – 3 mm pièce n°918D1

Coupleur d'entrée 4 mm – 4 mm pièce n°918D1/1

Pignons (plastiques) 12 pouces pièce n°917D2458

Poulie de 25 mm, diamètre (aluminium) 2 mm I.D.

Poulle de 25 mm, diamètre (aluminium) 4 mm I.D. Poulie de 16 mm, diamètre (aluminium) 2 mm I.D.

Poulie de 16 mm, diamètre (aluminium) 2 mm L.D. Poulie de 16 mm, diamètre (aluminium) 4 mm L.D.

Pouille de 10 mm, diamètre (aluminium). Adaptateur de boîte de vitesse 2 mm LD

Adaptateur de boîte de vitesse 2 mm LD Adaptateur de boîte de vitesse 4 mm LD

Baque "O" de diamètre 70 mm x 5 mm

Boîtes de vitesse Nylon Bevel (1 :1) 4 mm I.D

Régulateur de tension (entrée 6 – 15 V D.C. sortie amp 3 V 1,5)

Régulateur de tension (entrée 6 – 15 V D.C, sortie amp 1,5 V 1,5)

Régulateur de tension (entrée 6 – 15 V D.C, sortie amp 4,5 V 1,5)

pièce n°918D2

Pièce n° 918D2/1

Pièce n°918D3

Piece n°918D3/1

Plece n°918D4 Pièe n°018D4/1

Pèce n°918D4/1 Pièce n°017D2515

Pièce n°918D7

Pièce n°917D9

Pièce n°917D10

Pièce n°917D11

Tableau de réduction (nombre de tours par minute) : 919D2.51 (2,5 :1), 919D61 (6 :1) ; 919D111 (11 :1) ; 919D501(50 :1) ; 919D1481 (148 :1) et 919D8101 (810 :1) et 919D30001 (3000 :1).

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15	V
919D2,51 2250	3000	4500 6300	7900
919D61	990	1316	1975	2633	3295
919D111	540	718	1077	1436	1800
919D501	120	168	280	560	840
919D1481	40	53	80	106	132
919D8101	8	10	15	20	25
919D30001	1,6	2	3	5	6

Accessoires disponibles pour 919D, 940D & 950D

Couplage à l'entrée 6 mm – 6 mm

Pièce n°919D1

Régulateur de tension (entrée 6 – 15 V D.C/sortie 4 V –12V)

Pièce n°919D2

Couplage à l'entrée 6 mm – 8SWG (Meccano)

Pièce n°919D3

Poulie de 25 mm, diamètre (aluminium)

pièce n°919D4

Poulie de 16 mm, diamètre (aluminium)

pièce n°919D5

Couplage universel 6 mm – 6 mm

Pièce n°919D6

Poulies de synchronisation

Pièce n°919D7- 14

Courroies de synchronisation

Pièce n°919D15-23

Boîte de vitesses Bevel (1 :1) rectangulaire

Pièce n°919D24

Adaptateur de boîte de vitesse 2 mm I.D

Pièce n°919D27

Support moteur à double finition

Pièce n°919D29

Bloc d'appui/palier 5 mm LD

Pièce n°919D30

Bloc d'appui/palier 6 mm LD

Pièce n°919D30

Baque "O" de diamètre 70 mm x 5 mm

Pièce n°917D2515

Tableau de réduction (nombre de tours par minute) : 940D51 (5 :1), 940D001 (100 :1) 940D5161 (516 :1)

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15 V
940D51	945	1260	4500	1890	3150
940D1001	47	63	94	126	157
940D5161	9	12	18	24	30

Tableau de réduction (nombre de tours par minute) : 941D41 (4 :1), 941D621 (62 :1) 941D2311 (231 :1)

Tension d'alimentation	1,5 V 3	V 6 V	9 V	12 V
941D51	250	500 1000	1500	2000
941D621	16	32	65	98	130
941D2311	4	9	18	27	35

Tableau de réduction (nombre de tours par minute) : 950D2.51 (2,5 :1), 950D61(6 :1) ; 950D111 (11 :1) ; 950D501(50 :1) ; 950D1481 (148 :1) et 950D8101 (810 :1) et 950D30001 (3000 :1).

Tension d'alimentation	4,5 V 6	V 9 V	12 V 15 V
950D2,51	1890 2520		3375 5040 6300
950D61	787 1050		1575 2100 2625
950D111	429	572	858	1145	1430
950D501	94	126	189	252	315
950D1481	32	42	64	85	106
950D8101	5	7	11	15	18
950D30001	1,5	2	3	4	5

Ne prenez pas en compte les statistiques ci-dessus pour les cas de perte par frottement et ne doivent être utilisées que comme référence ;
