DTI801 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tête de lecture/écriture RFID compact
Marque	IFM
Modèle	DTI801
Catégorie	Capteur
Fréquence de travail	865-868 MHz
Puissance d'émission typique	22,5 dBm (ERP 178 mW)
Interface de communication	IO-Link
Alimentation électrique	Via maître IO-Link (24V DC)
Classe de protection	III (TBTS/TBTP)
Raccordement	Connecteur M12 à 5 broches
Modes de fonctionnement	SINGLE EPC, READ DATA AUTO, WRITE DATA AUTO, EPC REPORT, EPC LIST, WRITE EPC, READ DATA, WRITE DATA, LOCK DATA
Éléments de visualisation	LED Power (verte), LED TAG (jaune/orange), LED Erreur (rouge)
Détection de tags	Jusqu'à 16 octets EPC, sélection par masque et filtre RSSI
Montage	Sur plaque avec vis ou accessoires optionnels (E80335, E80336, E80337)
Maintenance	Aucune maintenance requise ; nettoyage avec un chiffon sec
Sécurité	Distance minimale de 20 cm des personnes ; cybersécurité selon IEC 62443
Homologations	Déclaration de conformité UE disponible sur ifm.com
Accessoires de montage	Équerre de fixation (E80335), dispositif de serrage (E80336), barrettes de fixation (E80337)

FOIRE AUX QUESTIONS - DTI801 IFM

Comment raccorder électriquement l'appareil DTI801 ?

Raccordez l'appareil à un maître IO-Link via un câble M12. L'alimentation est fournie par le maître. Respectez le schéma de branchement dans la notice (broches selon manuel).

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : SINGLE EPC (lecture EPC unique), READ DATA AUTO (lecture automatique), WRITE DATA AUTO (écriture automatique), EPC REPORT (rapport d'arrivée/départ), EPC LIST (liste des tags), WRITE EPC (écriture EPC), READ DATA (lecture manuelle), WRITE DATA (écriture manuelle), LOCK DATA (verrouillage).

Comment sélectionner un tag spécifique ?

Utilisez les paramètres de sélection : cible (EPC, TID ou USER), écran de sélection (masque de bits), bit de départ et longueur de sélection. Seuls les tags correspondant au masque sont détectés.

Quelle est la distance minimale à respecter vis-à-vis des personnes ?

Une distance minimale de 20 cm doit être maintenue entre l'appareil et les personnes en raison des rayonnements haute fréquence.

Comment nettoyer et entretenir l'appareil ?

L'appareil est sans maintenance. Nettoyez-le avec un chiffon sec. N'ouvrez pas l'appareil, aucune réparation par l'utilisateur n'est possible.

Puis-je utiliser l'appareil avec des tags montés sur métal ?

Oui, utilisez des tags spéciaux pour montage sur métal. Le montage sur métal réduit la distance de lecture/écriture. Suivez les instructions de montage.

Comment paramétrer l'appareil via IO-Link ?

Utilisez un outil de paramétrage IO-Link (ex. ifm moneo configure) et le fichier IODD disponible sur www.ifm.com. Les paramètres incluent temps de maintien, adresse de lecture, filtres, etc.

Que faire en cas d'erreur lors de la lecture/écriture ?

Consultez les valeurs de défaut dans le manuel (ex. 0x41 : pas de réponse du tag, 0x42 : erreur de réception). Vérifiez la distance, l'alimentation du tag et les réglages.

Comment protéger un tag contre l'écriture ?

Utilisez le mode LOCK DATA. Définissez un mot de passe (4 octets) et l'action de verrouillage. Seules les banques EPC et USER peuvent être verrouillées.

Où trouver les accessoires de montage ?

Les accessoires sont disponibles sur www.ifm.com : équerre de fixation E80335, dispositif de serrage E80336, barrettes de fixation E80337.

MODE D'EMPLOI DTI801 IFM

Notice d'utilisation

DTI801

DTI901

DTI911

DTI921

Tête de lecture / écriture

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements 4
1.3 Notes légales 4
1.4 Information Open Source 5

2 Consignes de sécurité....6

2.1 Symboles de sécurité sur l'appareil.... 6
2.2 Consigne de sécurité sur les rayonnements électromagnétiques à haute fréquence .... 6
2.3 Cybersécurité 7

3 Usage prévu 8

3.1 Applications 8

4 Fourniture 9

5 Fonctionnement 10

5.1 Aperçu des appareils 10
5.2 IO-Link 11

5.2.1 Informations générales 11
5.2.2 Informations spécifiques à l'appareil 11

6 Montage 12

6.1 Instructions de montage pour des appareils 12
6.2 Instructions de montage pour des TAGs 12
6.3 Eliminer des perturbations.... 12
6.4 Possibilités de montage 13

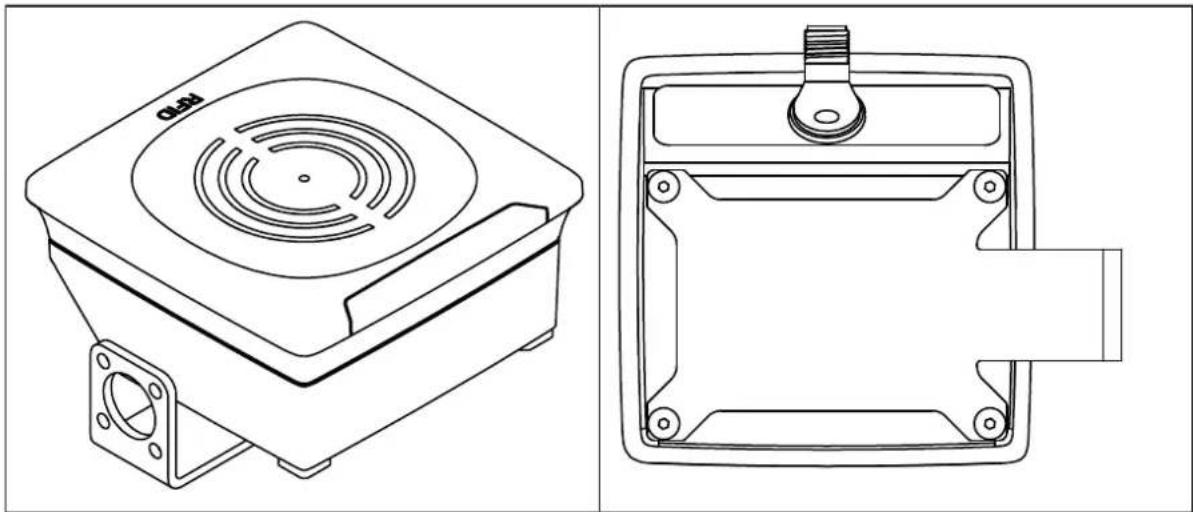

6.4.1 Montage avec l'équerre de fixation E80335.... 13

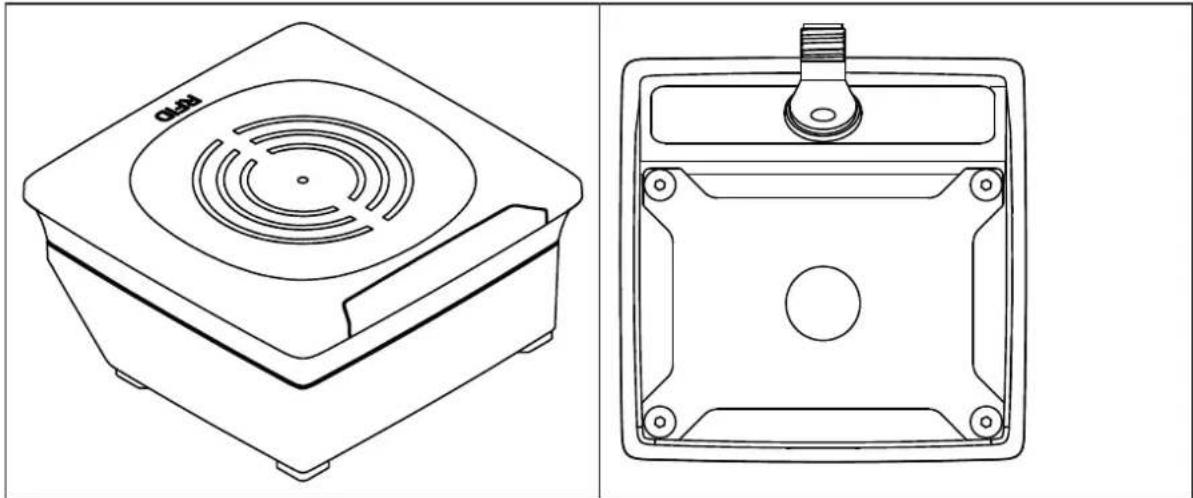

6.4.2 Montage avec le dispositif de serrage E80336 13

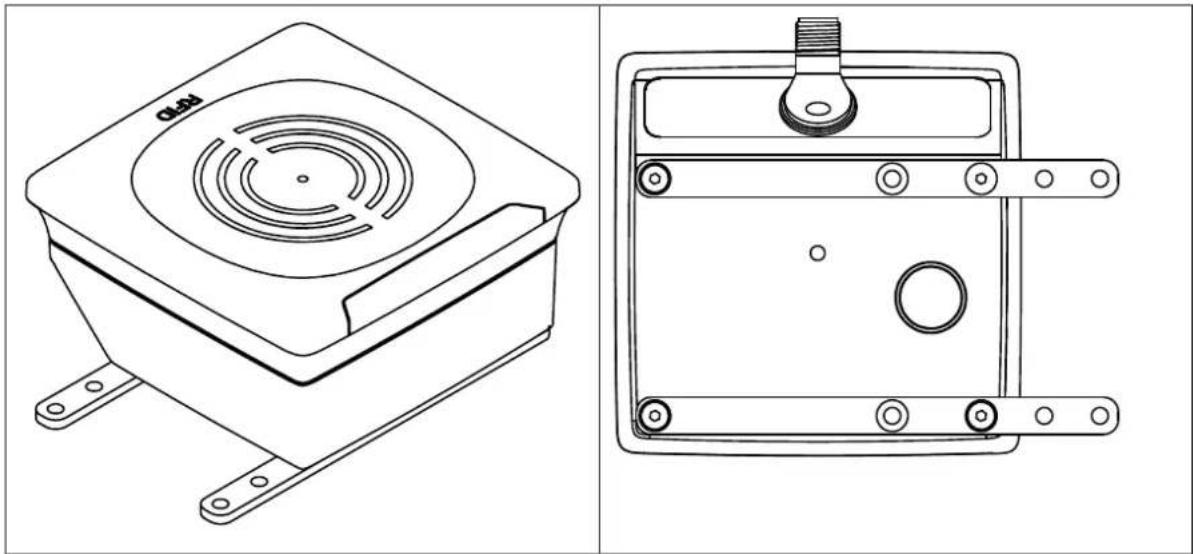

6.4.3 Montage avec les barrettes de fixation E80337.... 14

6.5 Distances de montage 14

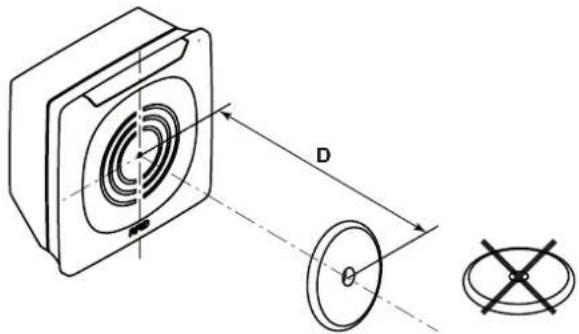

6.6 Positionner les TAGs 15

7 Raccordement électrique 16

7.1 Schéma de branchement 16
7.2 Connecter la terre fonctionnelle 16

8 Éléments de service et de visualisation.... 17
9 Fonctionnement 18

9.1 Bits d'état 18
9.2 Mode de fonctionnement « SINGLE EPC ».... 19
9.3 Mode de fonctionnement « READ DATA AUTO ».... 20
9.4 Mode de fonctionnement « WRITE DATA AUTO » 21
9.5 Mode de fonctionnement « EPC REPORT » 23

9.5.1 Exemple « EPC REPORT » 24

9.6 Mode de fonctionnement « EPC LIST » 25
9.6.1 Exemple « EPC LIST » 26

9.7 Mode de fonctionnement « WRITE EPC » 27

9.7.1 Exemple « WRITE EPC » 28
9.7.2 Exemple « WRITE EPC non exécuté » 29

9.8 Mode de fonctionnement « READ DATA » 30

9.8.1 Exemple « READ DATA ».... 31
9.8.2 Exemple « READ DATA non exécuté ».... 32

9.9 Mode de fonctionnement « WRITE DATA » 33

9.9.1 Exemple « WRITE DATA » 34

9.9.2 Exemple « WRITE DATA non exécuté » 35

9.10 Mode de fonctionnement « LOCK DATA » 36
9.11 Valeurs de défaut lors de l'exécution des commandes 38
9.12 Paramètres spécifiques à l'appareil.... 38

9.12.1 Paramètre « Temps de maintien des données » 38
9.12.2 Paramètre "Adresse pour lecture/écriture automatique" 39
9.12.3 Paramètre "Longueur de données pour lecture/écriture automatique" ..... 39
9.12.4 Paramètre « Zone de mémoire pour lecture/écriture automatique du TAG »..... 39

9.12.5 Paramètre « Mot de passe du TAG » 40

9.12.6 Paramètre « Cible de sélection du TAG » 40

9.12.7 Paramètre « Écran de sélection du TAG » 40

9.12.8 Paramètre « Sélection du bit de départ du TAG » 41

9.12.9 Paramètre « Longueur de sélection du TAG » 41

9.12.10 Paramètre « Valeur minimale du filtre RSSI » 41

9.12.11 Paramètre « Valeur maximale du filtre RSSI » 41

9.12.12 Paramètre « Activer le filtre RSSI ».... 41

9.12.13 Paramètre « Puissance de sortie de l'antenne pour l'accès en lecture »....41

9.12.14 Paramètre « Puissance de sortie de l'antenne pour l'accès en écriture » ..... 41

9.12.15 Paramètre « Mode de reconnaissance du TAG » 42

9.13 TAG 42

9.13.1 Détection du TAG 42

9.13.2 Sélection du TAG 43

9.13.3 Filtre RSSI 44

9.13.4 Lire et écrire les données du TAG.... 44

9.13.5 Protéger le TAG contre l'écriture.... 45

10 Maintenance, réparation et élimination 46

11 Homologations / normes 47

Glossaire....48

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

1.3 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne doit pas être reproduite ni exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produit, images, sociétés ou d'autres marques sont la propriété des titulaires :

• AS-i est la propriété d'AS-International Association, (→ www.as-interface.net)
• CAN est la propriété de Robert Bosch GmbH, Allemagne (→ www.bosch.de)
• CANopen est la propriété de CiA (CAN in Automation e.V.), Allemagne ( → www.can-cia.org)
• CODESYS™ est la propriété de CODESYS GmbH, Allemagne (→ www.codesys.com)

• DeviceNet™ est la propriété d'ODVA™ (Open DeviceNet Vendor Association), Etats-Unis (→ www.odva.org)

• EtherNet/IP est la propriété → d'ODVA ^TM

• EtherCAT ^® est une marque enregistrée et une technologie breveté et agréé par Beckhoff Automation GmbH, Allemagne
• IO-Link est la propriété de → PROFIBUS Nutzerorganisation e.V., Allemagne ( → www.io-link.com)
• ISOBUS est la propriété d'AEF – Agricultural Industry Electronics Foundation e.V., Allemagne (→ www.aef-online.org)
• Microsoft est la propriété de Microsoft Corporation, Etats-Unis (→ www.microsoft.com)
• Modbus® est la propriété de Schneider Electric SE, France (→ www.schneider-electric.com)
• PROFIBUS est la propriété de PROFIBUS Nutzerorganisation e.V., Allemagne (→ www.profibus.com)
• PROFINET est la propriété de → PROFIBUS Nutzerorganisation e.V., Allemagne
• Windows est la propriété de → Microsoft Corporation, Etats-Unis

1.4 Information Open Source

Pour plus d'informations sur l'Information Open Source, voir documentation.ifm.com.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Stocker le produit dans son emballage d'origine.

2.1 Symboles de sécurité sur l'appareil

Les symboles suivants sont utilisés sur l'appareil. Respecter les indications afin d'éviter des dangers :

• L'alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - Circuit à énergie limitée.
• Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTS/TBTP.

2.2 Consigne de sécurité sur les rayonnements électromagnétiques à haute fréquence

Dans des conditions d'application spécifiques, le risque pour l'utilisateur peut varier en fonction de l'installation et des réglages de l'appareil.

L'installateur/l'exploitant du système est tenu de procéder à une analyse des risques et de prendre les mesures appropriées pour protéger les personnes. En particulier, les règlements nationaux doivent également être respectées. Les mesures de protection possibles peuvent inclure des distances minimales garanties d'un utilisateur, des contrôles d'accès et la formation des utilisateurs.

AVERTISSEMENT

L'opération de cet appareil peut causer des perturbations radioélectriques dans les lieux de résidence.

L'appareil émet des ondes électromagnétiques à haute fréquence qui peuvent interférer avec le fonctionnement des appareils électroniques situés à proximité, notamment les stimulateurs cardiaques, les appareils auditifs et les défibrillateurs.
En raison des règlements relatifs à l'exposition humaine, une distance minimale de 20 cm doit être maintenue entre l'appareil et les personnes.
Si vous avez un stimulateur cardiaque ou un autre dispositif médical implanté, n'utilisez pas l'appareil sans avoir consulté au préalable votre médecin ou le fabricant de votre dispositif médical. Gardez une distance de sécurité entre l'appareil et vos dispositifs médicaux et évitez de continuer à utiliser l'appareil si vous constatez une déficience permanente de votre dispositif médical.

2.3 Cybersécurité

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

3 Usage prévu

La tête de lecture / écriture lit et écrit des TAGs sans contact.

Les données sont mises à disposition comme données process via l'interface IO-Link.

3.1 Applications

La sécurité de l'appareil est conçue pour l'emploi dans les conditions environnantes suivantes :

• Classe de protection 3 (TBTS / TBTP) et alimentation de l'appareil selon « limited energy » conformément à CEI 61010-1, chapitre 9.4. Isoler les circuits externes selon la figure 102 de CEI 61010-2-201.
• Utilisation en intérieur.
• Altitudes jusqu'à 2000 m.
• Humidité relative de l'air jusqu'à 80 % au maximum, sans condensation.
• Degré de pollution 2.

4 Fourniture

• Appareil RFID compact
• Notice générale
• Notice homologation radio

L'appareil est livré sans accessoires de montage ni de raccordement.

Accessoires disponibles : www.ifm.com.

Le bon fonctionnement n'est pas assuré en cas d'utilisation d'accessoires d'autres fabricants.

5 Fonctionnement

Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile, l'énergie nécessaire à leur fonctionnement étant fournie par l'appareil RFID compact.

L'énergie est transférée via une onde électromagnétique. L'antenne du récepteur reçoit cette onde et la convertit en une tension qui alimente en énergie le support de données.

La puissance rayonnée est spécifiée pour les appareils en ERP (Effective Radiated Power/puissance rayonnée effective) et en EIRP (Effective Isotropic Radiated Power/puissance rayonnée isotrope effective). La formule suivante peut être utilisée pour convertir la valeur respective :

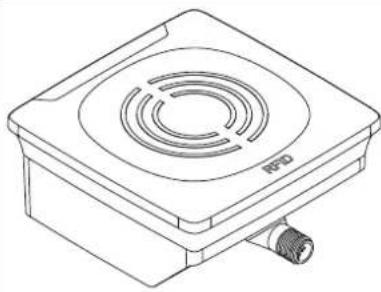

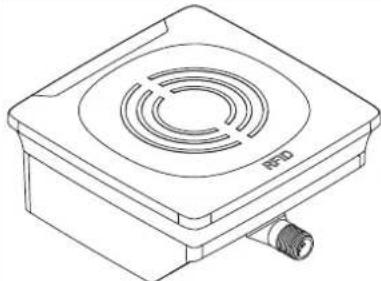

5.1 Aperçu des appareils

DTI801

	Référence : DTI801
	Fonction : appareil RFID compact
	Désignation : DTRUHFE HLRWIOUS04
	Boîtier : rectangulaire
	Fréquence de travail : 865 à 868 MHz
	Puissance d'émission typique : 22,5 dBm	ERP (178 mW)

DTI901

	Référence : DTI901
	Fonction : appareil RFID compact
	Désignation : DTRUHFA HLRWIOUS04
	Boîtier : rectangulaire
	Fréquence de travail : 902 à 928 MHz
	Puissance d'émission typique : 25,2 dBm	EIRP (331 mW)

DTI911

	Référence : DTI911
	Fonction : appareil RFID compact
	Désignation : DTRUHFA HLRWPNUS04
	Boîtier : rectangulaire
	Fréquence de travail : 920 à 925 MHz
	Puissance d'émission typique : 25,2 dBm	EIRP (331 mW)

DTI921

	Référence : DTI921
	Fonction : appareil RFID compact
	Désignation : DTRUHFA HLRWIOUS04
	Boîtier : rectangulaire
	Fréquence de travail : 920,25 à 925,75 MHz
	Puissance d'émission typique : 25,2 dBm	EIRP (331 mW)

5.2 IO-Link

5.2.1 Informations générales

Cet appareil dispose d'une interface IO-Link permettant l'accès direct aux données process et de diagnostic. En outre, l'appareil peut être paramétré en cours de fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

5.2.2 Informations spécifiques à l'appareil

Pour une communication hors fonctionnement avec un système, il suffit d'un PC, d'un logiciel de paramétrage IO-Link et d'un câble adaptateur IO-Link.

Informations nécessaires sur l'IODD, la structure des données du processus, les informations de diagnostic, les adresses des paramètres ainsi que le matériel et les logiciels requis sur www.ifm.com.

6 Montage

INFORMATION IMPORTANTE

Champs électromagnétiques rayonnés

L'appareil émet des ondes électromagnétiques à ultra-haute fréquence. En même temps, il est conforme aux valeurs limites spécifiques du pays pour la population et les employés.

▶ Mettre l'appareil hors tension à proximité des dispositifs médicaux.

6.1 Instructions de montage pour des appareils

Des appareils montés l'un à côté de l'autre s'influencent mutuellement s'ils ne sont pas configurés de manière correspondante.

En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appareils RFID.

Le montage d'un appareil en et sur métal réduit la distance lecture/écriture.

La proximité immédiate de sources d'émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.

6.2 Instructions de montage pour des TAGs

Pour le montage en et sur métal, utiliser des TAGs prévus spécialement à cet effet.

Positionner le TAG dans la zone de la face active. Prendre en compte l'angle d'ouverture et la portée de travail (→ Fiche technique de l'appareil).

S'assurer que l'orientation de l'axe de l'appareil RFID correspond à l'axe du TAG.

6.3 Eliminer des perturbations

L'appareil génère un champ électromagnétique modulé dans les plages de fréquences suivantes :

DTI801 : 865 à 868 MHz

DTI901 : 902 à 928 MHz

DTI911 : 920 à 925 MHz

DTI921 : 920,25 à 925,75 MHz

Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres appareils RFID / UHF à proximité. S'il y a d'autres appareils RFID / UHF à proximité :

Les distances de montage entre les appareils doivent être aussi grandes que possible. (→ Distances de montage ☐ 14)

▶ Utiliser le filtre RSSI. (→ Paramètre « Activer le filtre RSSI » □ 41)

▶ Faire fonctionner les appareils en alternance.

▶ Activer/désactiver le champ HF de l'appareil.

Le champ UHF est atténué s'il y a des personnes ou des objets (câbles, profilés métalliques, etc.) entre l'appareil et le TAG.

Maintenir l'espace libre entre l'appareil et le TAG pendant le process de lecture ou d'écriture.

6.4 Possibilités de montage

L'appareil peut être monté sans ces accessoires.

Pour le montage, utiliser les douilles filetées à l'arrière de l'appareil.
Les vis nécessaires ne sont pas fournies avec l'appareil.

6.4.1 Montage avec l'équerre de fixation E80335

6.4.2 Montage avec le dispositif de serrage E80336

La bride de fixation est utilisée pour monter l'appareil sur un cylindre de serrage. Cylindres de serrage compatibles :

• E21110 avec une tige de diamètre 12 mm
• E20795 avec une tige de diamètre 14 mm
• E21109 avec une tige de diamètre 14 mm

6.4.3 Montage avec les barrettes de fixation E80337

Mode de fonctionnement Distance latérale (A) Distance frontale (B)
Lecture et écriture pour une puissance d'émission de 100% (fonctionnement simultané)	>0,6 m >0,6 m
Lecture et écriture pour une puissance d'émission de 100% (fonctionnement alterné)	>0,3 m >0,3 m

Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres appareils RFID / UHF à proximité. S'il y a d'autres appareils RFID / UHF à proximité :

Les distances de montage entre les appareils doivent être aussi grandes que possible.
▶ Utiliser le filtre RSSI. (→ Paramètre « Activer le filtre RSSI » 41)
▶ Faire fonctionner les appareils en alternance.
▶ Activer/désactiver le champ HF de l'appareil.

6.6 Positionner les TAGs

Fig. 1: Positionner le TAG

▶ Orienter le TAG face à l'antenne dans l'axe.
La distance « D » est indiquée dans la fiche technique.

Les TAGs sont également détectés à l'arrière de l'appareil. Pour éviter cela :

▶ Utiliser le filtre RSSI. (→ Filtre RSSI ☐ 44)

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Appareil de la classe de protection III (CP III).

L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS.

Avant le raccordement électrique mettre l'installation hors tension.

INFORMATION IMPORTANTE

L'indice de protection indiqué dans la fiche technique est garanti uniquement pour des connecteurs M12 suffisamment serrés. L'appareil peut être endommagé par des connecteurs M12 insuffisamment serrés.

Visser les connecteurs M12 à l'appareil avec un couple de serrage de 1 à 1,5 Nm.

7.1 Schéma de branchement

Raccorder l'appareil à un maître IO-Link via un câble de raccordement M12.
L'alimentation en tension s'effectue via le maître IO-Link.

Raccordement des broches Schéma de branchement

7.2 Connecter la terre fonctionnelle

Pour un fonctionnement sans perturbations :

▶ Connecter l'appareil à un potentiel électrique de la terre libre de tension extérieure.

Relier la platine de montage à la terre fonctionnelle

Fig. 2: Platine de montage avec appareil monté

Lorsque le dispositif est monté sur une platine de montage :

▶ Relier l'une des 4 vis de fixation situées à l'arrière de l'appareil à la platine de montage.
▶ Relier la platine de montage à un potentiel électrique de la terre libre de tension extérieure.

8 Éléments de service et de visualisation

Fig. 3: Eléments de service et d'indication
1 LED 2 face active

Etat Power LED (verte)		LED du TAG (jaune / orange)	Erreur LED (rouge)
Opérationnel sans TAG allumé	éteint éteint
Opérationnel avec TAG allumé	nombre de TAGs 1-4 éteint
Inactive clignote à 1 Hz éteint éteint
Erreur : débordement des données du TAG	allumé nombre de TAGs 1-4 allumé

9 Fonctionnement

Valeur de commande Mode de fonctionnement Description
0x00 SINGLE EPC Lecture et fourniture d'un EPC
0x01 READ DATA AUTO Lecture automatique des données
0x02 WRITE DATA AUTO Ecriture automatique des données
0x03 EPC REPORT Création d'un rapport EPC
0x04 EPC LIST Création d'une liste EPC
0x05 WRITE EPC Ecrire EPC
0x06 READ DATA Lecture des données
0x07 WRITE DATA Ecriture des données
0x08 LOCK DATA Verrouillage de données

Tous les modes de fonctionnement utilisent les mêmes bits d'état et valeurs d'erreur dans les images process.

En plus des modes de fonctionnement, l'antenne interne de l'appareil peut être désactivée. Si l'antenne est désactivée, l'appareil peut toujours être adressé via IO-Link, mais l'appareil ne génère plus de signal haute fréquence. Les TAGs ne sont pas détectés par l'appareil. La désactivation de l'antenne évite des perturbations entre des appareils positionnés l'un à côté de l'autre.

La désactivation et l'activation de l'appareil se font via le bit « Antenna deactivate » (Désactiver l'antenne) dans l'image de sortie des données process. L'état de l'antenne peut être lu via le bit « Antenna deactivated » (Antenne désactivée) dans l'image d'entrée des données process.

9.1 Bits d'état

Bit d'état	Valeur	Description
Tag Overflow	0	Traitement des TAGs OK
	1	Il y a plus de TAGs détectés qu'il n'est possible d'en traiter
Buffer Overflow	0	Transmission des données OK
	1	Les données ne peuvent pas être transmises assez rapidement via IO-Link (uniquement en mode de fonctionnement « EPC REPORT »)
Antenna deactivated	0	Antenne activée, appareil prêt à l'échange avec le TAG
	1	Antenne désactivée, appareil non prêt à l'échange avec le TAG
Tag present	0	Aucun TAG à portée de l'antenne
	1	TAG détecté
Cmd EndBit d'état Valeur Description	0	L'opération de lecture/écriture n'a pas été démarrée ou n'est pas active
Cmd End 1 Opération de lecture/écriture terminée
Cmd Start Acknowledge 0 Démarrage de l'opération de lecture/écriture non confirmé
Cmd Antenna deactivate 0 Activer l'antenne
Cmd Start 0 Désactiver le déclencheur pour l'opération de lecture/écriture

9.2 Mode de fonctionnement « SINGLE EPC »

Dans le mode de fonctionnement « SINGLE EPC », l'EPC est lu et est envoyé par l'appareil à l'entrée des données process. Lorsque plusieurs TAGs se trouvent simultanément dans la zone de détection de l'appareil, le TAG dont le signal reçu (RSSI) est le plus fort est lu. S'il n'y a pas de TAG dans la zone de détection, la valeur « 0x00 » est lue. L'octet RSSI indique le signal de réception actuel.

La valeur RSSI est une valeur entière avec signe. Par exemple, « 0xD6 » correspond à la valeur RSSI « -42 dBm ».

Un maximum de 16 octets est lu pour un EPC. Si l'EPC enregistré sur le TAG est plus long, les octets restants sont tronqués. Si l'EPC est plus court, les octets restants sont remplis de « 0x00 ». La longueur actuelle de l'EPC est affichée dans le champ « Longueur de l'EPC ».

Si un nouveau TAG est détecté, l'appareil incrémente le compteur de blocs.

Le compteur de blocs compte jusqu'à « 255 », puis repart à « 0 ».

Le mode de fonctionnement « SINGLE EPC » est préréglé après le démarrage de l'appareil.

Le mode de fonctionnement n'utilise pas les bits d'état (→ Bits d'état 18) suivants :

Octet Sortie données process Entrée d'onnées process
0 Valeur de commande = 0x00 Valeur de commande = 0x00
1 État État
2 Ignoré RSSI
3 Ignoré Longueur de l'EPC
4 Ignoré EPC 0
5 Ignoré EPC 1
6 Ignoré EPC 2
7 Ignoré EPC 3
8 Ignoré EPC 4
9 Ignoré EPC 5
10 Ignoré EPC 6
11 Ignoré EPC 7
12 Ignoré EPC 8
13 Ignoré EPC 9
14 Ignoré EPC 10
15 Ignoré EPC 11
Octet Sortie données process Entrée données process
16 Ignoré EPC 12
17 Ignoré EPC 13
18 Ignoré EPC 14
19 Ignoré EPC 15
20 Ignoré 0x00
21 Ignoré 0x00
22 Ignoré 0x00
23 Ignoré 0x00
24 Ignoré 0x00
25 Ignoré 0x00
26 Ignoré 0x00
27 Ignoré 0x00
28 Ignoré 0x00
29 Ignoré 0x00
30 Ignoré Compteur de blocs
31 Ignoré Valeur de défaut

9.3 Mode de fonctionnement « READ DATA AUTO »

Dans le mode de fonctionnement « READ DATA AUTO », les octets 0 à 27 représentent les données dans la zone de mémoire du TAG.

La zone de mémoire est définie par les paramètres suivants :

• « Adresse pour lecture / écriture automatique »,
• « Longueur de données pour lecture / écriture automatique » et
• « Banque de mémoire pour lecture / écriture automatique ».

Pour les zones de mémoire avec une longueur de données < 28 octets, les données restantes sont remplies avec la valeur « 0x00 » dans l'image process.

Les données dans l'image process sont mises à jour dès qu'un TAG se trouve dans la zone de détection. Les données dans l'image process sont valables dès que le bit d'état « Cmd End » est monté.

Si le TAG quitte la zone de détection, les octets de données restent constants dans l'image process selon le temps de maintien des données. Une fois le temps de maintien des données écoulé, les octets de données de l'image d'entrée des données process sont remis à « 0x00 ». Si le TAG demeure dans la zone de détection, la relecture des données est déclenchée en montant le bit « Cmd Start ».

Chaque fois que les données sont mises à jour, le compteur de blocs est incrémenté.

Si la lecture est non réussie, une valeur de défaut est affichée dans l'image process.

En mode de fonctionnement « READ DATA AUTO », l'EPC d'un ID tag n'est pas transmis. Le TAG doit être assigné en fonction des données.

Plus la longueur des données réglées est faible, moins l'appareil a besoin de temps pour effectuer une opération. Par conséquent, le temps de présence du TAG dans la zone de détection est plus court.

Octet Sortie données process Entrée d'onnées process
0 Valeur de commande = 0x01 Valeur de commande = 0x01
1 Etat Etat
2 Ignoré Données 0
3 Ignoré Données 1
4 Ignoré Données 2
5 Ignoré Données 3
6 Ignoré Données 4
7 Ignoré Données 5
8 Ignoré Données 6
9 Ignoré Données 7
10 Ignoré Données 8
11 Ignoré Données 9
12 Ignoré Données 10
13 Ignoré Données 11
14 Ignoré Données 12
15 Ignoré Données 13
16 Ignoré Données 14
17 Ignoré Données 15
18 Ignoré Données 16
19 Ignoré Données 17
20 Ignoré Données 18
21 Ignoré Données 19
22 Ignoré Données 20
23 Ignoré Données 21
24 Ignoré Données 22
25 Ignoré Données 23
26 Ignoré Données 24
27 Ignoré Données 25
28 Ignoré Données 26
29 Ignoré Données 27
30 Ignoré Compteur de blocs
31 Ignoré Valeur de défaut

9.4 Mode de fonctionnement « WRITE DATA AUTO »

Dans le mode de fonctionnement « WRITE DATA AUTO », les données à écrire sont définies par l'image de sortie des données process. Lorsqu'un TAG entre dans la zone de détection, les octets de données avec l'adresse et la longueur sont écrits sur le TAG.

La zone de mémoire est définie par les paramètres suivants :

• « Adresse pour lecture / écriture automatique »,
• « Longueur de données pour lecture / écriture automatique » et
• « Banque de mémoire pour lecture / écriture automatique ».

Un maximum de 28 octets peut être défini dans l'image de sortie des données process (données 0 à 27). Si une longueur plus courte est spécifiée dans le paramètre « Longueur de données pour lecture/écriture automatique », les octets de données restants sont ignorés et ne sont pas écrits sur le TAG. Avec le bit d'état « Cmd Start », la commande d'écriture est démarrée.

Si l'écriture est réussie, les données écrites sont miroitées dans l'image d'entrée des données process, le compteur de blocs est incrémenté et le bit d'état « Cmd End » est monté.

Si le TAG quitte la zone de détection, les octets de données restent constants dans l'image process selon le temps de maintien des données. Une fois le temps de maintien des données écoulé et lorsque le TAG quitte la zone de détection, les octets de données de l'image d'entrée des données process sont remis à « 0x00 ». Si le TAG demeure dans la zone de détection, la réécriture des données est déclenchée en montant le bit d'état « Cmd Start ».

Si les octets à écrire sont déjà présents sur le TAG, la commande d'écriture n'est pas exécutée et n'est pas confirmée.

Dans le mode de fonctionnement « WRITE DATA AUTO », tous les TAGs reconnus sont écrits indépendamment de l'EPC. Les fonctions Sélection des TAGs (→ Sélection du TAG □ 43) et Filtre RSSI (→ Filtre RSSI □ 44) sont utilisées pour la sélection.

Dans des conditions défavorables, les opérations d'écriture sont répétées. Le compteur de blocs ne correspond alors pas au nombre de TAGs dans la zone de détection.

Plus la longueur des données réglées est faible, moins l'appareil a besoin de temps pour effectuer une opération. Par conséquent, le temps de présence du TAG dans la zone de détection est plus court.

Octet Sortie données process Entrée d	données process
0 Valeur de commande = 0x02 Valeur de	commande = 0x02
1 État État
2 Données 0 Données 0
3 Données 1 Données 1
4 Données 2 Données 2
5 Données 3 Données 3
6 Données 4 Données 4
7 Données 5 Données 5
8 Données 6 Données 6
9 Données 7 Données 7
10 Données 8 Données 8
11 Données 9 Données 9
12 Données 10 Données 10
13 Données 11 Données 11
14 Données 12 Données 12
15 Données 13 Données 13
16 Données 14 Données 14
17 Données 15 Données 15
18 Données 16 Données 16
19 Données 17 Données 17
20 Données 18 Données 18
21 Données 19 Données 19
22 Données 20 Données 20
23 Données 21 Données 21
24 Données 22 Données 22
25 Données 23 Données 23
26 Données 24 Données 24
27 Données 25 Données 25
28 Données 26 Données 26
Octet Sortie données process Entrée d'onnées process
29 Données 27 Données 27
30 Compteur de blocs Compteur de blocs
31 Ignoré Valeur de défaut

9.5 Mode de fonctionnement « EPC REPORT »

En mode de fonctionnement « EPC REPORT », l'appareil génère un message lorsqu'un ID tag entre dans (arrival = 1) ou sort (arrival = 0) de la zone de détection de l'appareil. Avec chaque nouveau message

• l'EPC du TAG est fourni,
- l'intensité du signal reçu (RSSI) est fournie et
- le compteur de blocs est incrémenté.

Le message est transmis comme une valeur process jusqu'à ce que le système de commande confirme le compteur de bloc. Le système de commande confirme le compteur de blocs en miroitant la valeur du compteur de blocs dans l'image de sortie. Si aucune confirmation n'est reçue, le message est automatiquement confirmé après l'expiration du temps de maintien des données et le nouveau message est transmis.

Le changement rapide des TAGs génère de nombreux messages en peu de temps. Une transmission trop lente des messages entraîne un « Buffer Overflow » (dépassement de la mémoire tampon). Ceci est indiqué par le bit correspondant dans l'octet d'état.

▶ Activement confirmer le système de commande en miroitant le compteur de blocs.
Ainsi, les messages qui ne sont pas transmis assez rapidement sont retenus.

La valeur RSSI est une valeur entière avec signe. Par exemple, « 0xD6 » correspond à la valeur RSSI « -42 dBm ».

Le mode de fonctionnement n'utilise pas les bits d'état (→ Bits d'état 18) suivants :

Octet Sortie données process Entrée d'onnées process
0 Valeur de commande = 0x03 Valeur de commande = 0x03
1 État État
2 Ignoré RSSI
3 Ignoré Length of EPC (Longueur de l'EPC)
4 Ignoré EPC 0
5 Ignoré EPC 1
6 Ignoré EPC 2
7 Ignoré EPC 3
8 Ignoré EPC 4
9 Ignoré EPC 5
10 Ignoré EPC 6
11 Ignoré EPC 7
12 Ignoré EPC 8
13 Ignoré EPC 9
14 Ignoré EPC 10
15 Ignoré EPC 11
16 Ignoré EPC 12
17 Ignoré EPC 13
18 Ignoré EPC 14
19 Ignoré EPC 15
20 Ignoré 0x00
21 Ignoré 0x00
22 Ignoré 0x00
23 Ignoré 0x00
24 Ignoré 0x00
25 Ignoré 0x00
26 Ignoré 0x00
27 Ignoré 0x00
28 Ignoré 0x00
29 Ignoré arrival (Arrivée)
30 Compteur de blocs Compteur de blocs
31 Ignoré Valeur de défaut

9.5.1 Exemple « EPC REPORT »

L'exemple montre la génération d'un message lorsqu'un TAG entre (arrivée = 1) ou sort (arrivée = 0) de la zone de détection de l'appareil.

	Valeur de commande	Compteur de blocs	Bit d'état « Cmd Start »	Valeur de commande	Données 0 à 27	Le TAG entre dans la zone de détection (arrival=1)	Compteur de blocs	Valeur de défaut	Bit d'état « Cmd End »	Bit d'état « Cmd Start »
	Image de sortie des données process			Image d'entrée des données process
Commande prédé-finie	0x00 0x00	0 0x00 Single			EPC	0x00 0x00	0x00 0 0
Le système de commande met la commande (Fournir EPC Report)	0x03 0x00	1 0x00 Single			EPC	0x00 0x00	0x00 0 0
L'appareil envoie le code EPC2 « appa-raissant »	0x03 0x00	1 0x03 EPC2 0x01		0x01 0x00	0 1
Le système de commande confirme la récep-tion des données	0x03 0x01	1 0x03 EPC2 0x01		0x01 0x00	0 1
L'appareil envoie le code EPC1 « dis-paraissant »	0x03 0x01	1 0x03 EPC1 0x00		0x02 0x00	0 1
Le système de commande confirme la récep-tion des données	0x03 0x02	1 0x03 EPC1 0x00		0x02 0x00	0 1
L'appareil n'a pas d'autre message	0x03 0x02	1 0x03 EPC1 0x00		0x02 0x00	0 1
	Valeur de commande	Compteur de blocs	Bit d’état « Cmd Start »	Valeur de commande	Données 0 à 27	Le TAG entre dans la zone de détection (arrival=1)	Compteur de blocs	Valeur de défaut	Bit d’état « Cmd End »	Bit d’état « Cmd Start »
Le système de commande annule la valeur de commande	0x00 0x00	0 0x03 E	PC1 0x00	0x02 0x00	0 1
L’appareil effectue la commande pré-définie	0x00 0x00	0 0x00 Single			EPC	0x00 0x00	0x00 0 0

9.6 Mode de fonctionnement « EPC LIST »

En mode de fonctionnement « LISTE EPC », une liste de tous les TAGs dans la zone de détection est générée en mettant le bit de départ Cmd. Le nombre de TAGs reconnus s'affiche dans le champ « Total Number of Tags ». Une image process avec le contenu suivant est créée pour chaque TAG :

• la valeur RSSI,
• la longueur de l'EPC et
  • l'EPC.

Le compteur de blocs indique le TAG actuel dans la liste. En incrémentant le compteur de blocs dans l'image de sortie des données process, le système de commande passe au TAG suivant. Comme confirmation, la valeur du compteur de blocs est miroitée par l'appareil.

Après la transmission de tous les TAGs de la liste, une nouvelle liste est créée en mettant à nouveau le bit de départ Cmd.

La liste est un aperçu et n'est mise à jour qu'en mettant à nouveau le bit de départ Cmd.

La valeur RSSI est une valeur entière avec signe. Par exemple, « 0xD6 » correspond à la valeur RSSI « -42 dBm ».

Octet Sortie données process Entrée d'onnées process
0 Valeur de commande = 0x04 Valeur de commande = 0x04
1 État État
2 Ignoré RSSI
3 Ignoré Length of EPC (Longueur de l'EPC)
4 Ignoré EPC 0
5 Ignoré EPC 1
6 Ignoré EPC 2
7 Ignoré EPC 3
8 Ignoré EPC 4
9 Ignoré EPC 5
10 Ignoré EPC 6
11 Ignoré EPC 7
12 Ignoré EPC 8
13 Ignoré EPC 9
14 Ignoré EPC 10
15 Ignoré EPC 11

Octet Sortie données process Entrée d'onnées process
16 Ignoré EPC 12
17 Ignoré EPC 13
18 Ignoré EPC 14
19 Ignoré EPC 15
20 Ignoré 0x00
21 Ignoré 0x00
22 Ignoré 0x00
23 Ignoré 0x00
24 Ignoré 0x00
25 Ignoré 0x00
26 Ignoré 0x00
27 Ignoré 0x00
28 Ignoré 0x00
29 Ignoré Total Number of Tags
30 Compteur de blocs Compteur de blocs
31 Ignoré Valeur de défaut

9.6.1 Exemple « EPC LIST »

L'exemple génère une liste avec toutes les TAGs dans la zone de détection.

	Valeur de commande	Compteur de blocs	Bit d'état « Cmd Start »	Valeur de commande	Données 0 à 27	Compteur de blocs	Valeur de défaut	Bit d'état « Cmd End »	Bit d'état « Cmd Start »
	Image de sortie des données process			Image d'entrée des données process
Commande prédéfinie	0x00 0x00	0 0x00 Single			EPC	0x00 0x00	0 0
Le système de commande met la commande (Fournir la liste EPC)	0x04 0x00	1 0x00 Single			EPC	0x00 0x00	0 0
L'appareil confirme la commande et crée la liste EPC	0x04 0x00	1 0x04 0x00	0x00 0x00	0 1
L'appareil envoie le premier code EPC	0x04 0x00	1 0x04 EPC	1 0x01 0x00	0 1
Le système de commande confirme la réception des données	0x04 0x01	1 0x04 EPC	1 0x01 0x00	0 1
L'appareil envoie d'autres codes EPC et termine la commande	0x04 0x01	1 0x04 EPC	2 0x02 0x00	1 1
Le système de commande confirme la réception des données	0x04 0x02	1 0x04 EPC	2 0x02 0x00	1 1
Le système de commande annule la valeur de commande	0x00 0x00	0 0x04 EPC	2 0x02 0x00	1 1
L'appareil effectue la commande prédéfinie	0x00 0x00	0 0x00 Single			EPC	0x00 0x00	0 0

9.7 Mode de fonctionnement « WRITE EPC »

Dans le mode de fonctionnement « WRITE EPC », un nouvel EPC est écrit sur un TAG. L'EPC actuel et le nouvel EPC doivent être connus. Les données sont transmises de l'appareil au système de commande de manière séquentielle.

Transmettre des données de l'appareil au système de commande :

Le système de commande envoie la valeur de commande « 0x05 », la longueur et la valeur de l'EPC dans l'image de sortie des données process.
Le système de commande envoie la longueur et la valeur du nouvel EPC dans l'image de sortie des données process.
Le système de commande commence l'opération d'écriture avec le bit d'état « Cmd Start ».

L'appareil confirme le démarrage de l'opération d'écriture en montant le bit d'état « Cmd Start Acknowledge » dans l'image d'entrée des données process.

Le système de commande remplit les octets de données 0 à 17 avec le nouvel EPC dans l'image de sortie des données process et incrémente le compteur de blocs de « 1 ».

L'appareil confirme la réception des octets de données en incrémentant le compteur de blocs dans l'image de sortie des données process de « 1 ».

L'appareil monte le bit d'état « Cmd End » dès que le nouvel EPC a été écrit sur le TAG.

▷ L'opération d'écriture est terminée.
▷ Si une erreur se produit pendant l'opération d'écriture, l'appareil définit la valeur de défaut et monte le bit « Cmd End ».

Si l'opération est non réussie, l'appareil met la valeur de défaut et le bit d'état "Cmd End" dans l'image process. La transmission de données est interrompue.

Les données sont traitées comme un mot de données (2 octets).

Indiquer la longueur des données comme un multiple de 2 octets.

Octet	Sortie données process au début de l'opération d'écriture	Sortie données process pendant la transmission des données	Entrée données process
0 Valeur de commande=0x05 Valeur de commande=0x05 Valeur de commande=0x05
1 État État État
2 Ignoré Nouvel EPC 0 0x00
3 Longueur de l'EPC Nouvel EPC 1 0x00
4 EPC 0 Nouvel EPC 2 0x00
5 EPC 1 Nouvel EPC 3 0x00
6 EPC 2 Nouvel EPC 4 0x00
7 EPC 3 Nouvel EPC 5 0x00
8 EPC 4 Nouvel EPC 6 0x00
9 EPC 5 Nouvel EPC 7 0x00
10 EPC 6 Nouvel EPC 8 0x00
11 EPC 7 Nouvel EPC 9 0x00
12 EPC 8 Nouvel EPC 10 0x00
13 EPC 9 Nouvel EPC 11 0x00
14 EPC 10 Nouvel EPC 12 0x00
15 EPC 11 Nouvel EPC 13 0x00
16 EPC 12 Nouvel EPC 14 0x00
17 EPC 13 Nouvel EPC 15 0x00
18 EPC 14 Ignoré 0x00
19 EPC 15 Ignoré 0x00
20 Ignoré Ignoré 0x00
21 Ignoré Ignoré 0x00
22 Ignoré Ignoré 0x00
23 Ignoré Ignoré 0x00
24 Ignoré Ignoré 0x00
25 Ignoré Ignoré 0x00
26 Ignoré Ignoré 0x00
27 Ignoré Ignoré 0x00
28 Ignoré Ignoré 0x00
29 Longueur du nouvel EPC Ignoré 0x00
30 Compteur de blocs Compteur de blocs Compteur de blocs
31 Ignoré Ignoré Valeur de défaut

9.7.1 Exemple « WRITE EPC »

L'exemple écrit un nouvel EPC sur un TAG (commande « 0x05 », EPC « 0x4199 »).

Valeur de commande

Longueur de l'EPC

EPC 0 à 15

Longueur du nouvel EPC

Données

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Image de sortie des données process Image d'entrée des données process

Commande prédéfinie

0x00 0x

00 0x00

0

0x000

0x00 0x

00 0 0x0

0 Single

EPC

0x00 0x

00 0 0

Le système de commande en-voie la com-mande (écriture de l'EPC sur le TAG avec l'EPC actuel « 0x4199 »)

0x05 0x

02 0x419

9

0x04 0x

00 0x00

1 0x00

Single

EPC

0x00 0x

00 0 0

L'appareil confirme la commande

0x05 0x

02 0x419

9

0x04 0x

00 0x00

1 0x05

0x00 0x00

0x00 0

1

Le système de commande transmet le nouvel EPC

0x05 Nouvel EPC pour TAG 0x01 1 0x05

0x00 0x00

0x00 0

1

Valeur de commande

Longueur de l'EPC

EPC 0 à 15

Longueur du nouvel EPC

Données

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

L'appareil confirme la réception et écrit un nouvel EPC

0x05 Nouvel EPC pour TAG 0x01 1 0x05

0x00 0x01 0x00 0

1

L'appareil confirme la commande

0x05 Nouvel EPC pour TAG 0x01 1 0x05

0x00 0x01 0x00 1

1

Le système de commande annule la valeur de commande

0x00 0x00 0x000

0

0x00 0x00 0x00

00 0x00

0 0x05 0x00 0x01

0x00 1

1

L'appareil effectue la commande prédéfinie

0x00 0x00 0x000

0

0x00 0x00 0x00

00 0x00

0 0x00 Single

EPC

0x00 0x00 0 0

9.7.2 Exemple « WRITE EPC non exécuté »

L'exemple montre l'annulation de « WRITE EPC ».

Valeur de commande

Longueur de l'EPC

EPC 0 à 15

Longueur du nouvel EPC

Données

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Image de sortie des données process Image d'entrée des données process

Commande prédéfinie

0x00 0x

00 0x000

0

0x0000

0x00 0x

00 0 0x0

0 Single

EPC

0x00 0x

00 0 0

Le système de commande met la commande (écriture de l'EPC sur le TAG avec l'EPC actuel « 0x4199 »)

0x05 0x

00 0x419

9

0x04 0x

00 0x00

1 0x00

Single

EPC

0x00 0x

00 0 0

L'appareil confirme la commande

0x05 0x

00 0x419

9

0x04 0x

00 0x00

1 0x05

0x00 0x0

0 0x00 0

1

Le système de commande transmet le nouvel EPC

0x05 Nouvel EPC pour TAG 0x01 1 0x05

0x00 0x0

0x00 0

1

L'appareil confirme la réception et écrit un nouvel EPC

0x05 Nouvel EPC pour TAG 0x01 1 0x05

0x00 0x0

1 0x00 0

1

L'appareil met la valeur de défaut (alimentation insuffisante du TAG)

0x05 Nouvel EPC pour TAG 0x01 1 0x05

0x00 0x0

1 0x64

1

Le système de commande annule la valeur de commande

0x00 0x

00 0x000

0

0x00 0x

00 0x00

0 0x05

0x00 0x0

1 0x64

1

L'appareil effectue la commande prédéfinie

0x00 0x

00 0x000

0

0x00 0x

00 0x00

0 0x00

Single

EPC

0x00 0x

00 0 0

9.8 Mode de fonctionnement « READ DATA »

Dans le mode de fonctionnement « READ DATA », plus de 28 octets sont lus avec une seule opération de lecture. Les données sont transmises de l'appareil au système de commande de manière séquentielle.

Transmettre des données de l'appareil au système de commande :

Le système de contrôle-commande met dans l'image de sortie des données process

• la valeur de commande « 0x06 »,
• l'adresse (16 bits),
• la longueur de données (16 bits) et
• la banque de mémoire avec les valeurs EPC : « 0x01 », TID : « 0x02 », USER : « 0x03 », Réservé : « 0x04 ».

Pour identifier le TAG, l'EPC et sa longueur sont également requis.

Le système de commande commence l'opération de lecture avec le bit d'état « Cmd Start ».
▷ L'appareil confirme le démarrage de l'opération de lecture en montant le bit d'état « Cmd Start Acknowledge » dans l'image d'entrée des données process.
Dès que les premières données du TAG sont disponibles, le dispositif transmet les données dans l'image d'entrée des données process (données 0 à 27) et incrémente le compteur de blocs de « 1 ».
▷ Le système de commande confirme la réception des données en incrémentant le compteur de blocs dans l'image de sortie des données process de « 1 ».
Les deux étapes précédentes sont répétées jusqu'à ce que toutes les données soient transmises.
Lors de la dernière transmission, l'appareil met le bit d'état « Cmd End ».
▷ L'opération de lecture est terminée.

Si l'opération est non réussie, l'appareil met la valeur de défaut et le bit d'état "Cmd End" dans l'image process. La transmission de données est interrompue.

Octet Sortie données process Entrée d'onnées process
0 Valeur de commande = 0x06 Valeur de commande = 0x06
1 État État
2 Ignoré Données 0
3 Longueur de l'EPC Données 1
4 EPC 0 Données 2
5 EPC 1 Données 3
6 EPC 2 Données 4
7 EPC 3 Données 5
8 EPC 4 Données 6
9 EPC 5 Données 7
10 EPC 6 Données 8
11 EPC 7 Données 9
Octet Sortie données process Entrée données process
12 EPC 8 Données 10
13 EPC 9 Données 11
14 EPC 10 Données 12
15 EPC 11 Données 13
16 EPC 12 Données 14
17 EPC 13 Données 15
18 EPC 14 Données 16
19 EPC 15 Données 17
20 Ignoré Données 18
21 Ignoré Données 19
22 Ignoré Données 20
23 Ignoré Données 21
24 Ignoré Données 22
25 Memory Bank (Banque de mémoire) Données 23
26 Adresse High (Haut) Données 24
27 Adresse Low (Bas) Données 25
28 Longueur High (Haut) Données 26
29 Longueur Low (Bas) Données 27
30 Compteur de blocs Compteur de blocs
31 Ignoré Valeur de défaut

9.8.1 Exemple « READ DATA »

L'exemple montre la lecture réussie des données (valeur de commande « 0x06 », EPC « 0x5532 »).

Valeur de commande

Longueur de l'EPC

EPC 0 à 15

Banque de mémoire

Adresse

Longueur

Données 0 à 27

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Image de sortie des données process Image d'entrée des données process

Commande prédéfinie

0x00 0

0x00 0x00 00

0x00 0

0x00 00

0x00 00

0x00 00

0x00 0x00 0

0x00 Singl

e EPC

0x00 0

0x00 0

0x00 0

Le système de commande met la commande (lecture de 35 octets de l'adresse 0x12)

0x06 0

0x02 0x55 32

0x02 0

0x00 12

0x00 23

0x00 0

0x00 1

0x00 Singl

e EPC

0x00 0

0x00 0

0x00 0

L'appareil confirme la commande

0x06 0

0x02 0x55 32

0x02 0

0x00 12

0x00 23

0x00 0

0x00 1

0x06 0x00

0x00

0x00 0

1

L'appareil met le premier octet des données

0x06 0

0x02 0x55 32

0x02 0

0x00 12

0x00 23

0x00 0

0x00 1

0x06 Don-

nées

0x01 0

0x00 0

1

Le système de com-mande confirme la réception des données

0x06 0x02 0x5532

Valeur de commande

Longueur de l'EPC

EPC 0 à 15

Banque de mémoire

Adresse

Longueur

0x06 0x02 0x5532

Données 0 à 27

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

0x00 0x00 0x0000

0x00 0x00 0x0000

Données 0 à 27

Compteur de blocs

Valeur de défaut

0x00 0x00 0x00 Singl e EPC

0x00 0x00 0x00 Singl e EPC

0x00 0x00 0x00 Singl e EPC

0x00 0x00 0x01 0x00 0x00 Singl e EPC

0x00 0x00 0x00 Singl e EPC

0x00 0x00 0x00 Singl e EPC

9.8.2 Exemple « READ DATA non exécuté »

L'exemple montre l'abandon d'une commande de lecture.

Commande prédéfinie	Image de sortie des données process Image d'entrée des données process
Le système de com-mande met la com-mande (lec-ture de 35 octets de l'adresse 0x12)	0x00 0x00 0x00 00 0x00 0x00 00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0 x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0.
L'appareil confirme la commande	0x06 0x02 0x55 32 0x02 0x00 12 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x0
L'appareil met le pre-mier octet des données	0x06 0x02 0x55 32 0x02 0x00 12 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x

Valeur de commande

Longueur de l'EPC

EPC 0 à 15

Banque de mémoire

Adresse

Longueur

Données 0 à 27

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Le système de commande confirme la réception des données

0x06

0x02

0x532

0x02

0x0012

0x0023

0x00

0x01

10x06 Don-

nées

0x01

0x00

01

L'appareil met la valeur de défaut (erreur lors de la réception des données)

0x06

0x02

0x5532

0x02

0x0012

0x0023

0x00

0x01

10x06 Don-

nées

0x01

0x42

11

Le système de commande annule la valeur de commande

0x00

0x00

0x0000

0x00

0x0000

0x0000

0x00

0x00

0x06

0x00

0x01

0x42

1

L'appareil effectue la commande prédéfinie

0x00

0x00

0x0000

0x00

0x0000

0x0000

0x00

0x00

0x00

Singl

eEPC

0x00

0x00

00

9.9 Mode de fonctionnement « WRITE DATA »

En mode de fonctionnement « WRITE DATA », une opération d'écriture permet d'écrire plus de 28 octets dans un ID tag. Les données sont transmises du système de commande à l'appareil de manière séquentielle.

Transmettre des données du système de commande à l'appareil :

Le système de commande met la valeur de commande « 0x07 », l'adresse (16 bits) et la longueur de données (16 bits) dans l'image de sortie des données process. Pour identifier le TAG, l'EPC et sa longueur sont également requis. Pour la banque de mémoire, seule la valeur USER : « 0x03 » peut être indiquée.
Le système de commande commence l'opération d'écriture avec le bit d'état « Cmd Start ».
L'appareil confirme le démarrage de l'opération d'écriture en montant le bit d'état « Cmd Start Acknowledge » dans l'image d'entrée des données process.
Le système de commande remplit les données dans l'image de sortie des données process (données 0 à 27) et incrémente le compteur de blocs de « 1 ».
L'appareil confirme la réception des données en incrémentant le compteur de blocs dans l'image de sortie des données process de 1.
Les deux étapes précédentes sont répétées jusqu'à ce que toutes les données soient transmises.
Lors de la dernière transmission, l'appareil met le bit d'état « Cmd End ».
L'opération d'écriture est terminée.

Si l'opération est non réussie, l'appareil met la valeur de défaut et le bit d'état "Cmd End" dans l'image process. La transmission de données est interrompue.

Octet	Sortie données process au début de l'opération d'écriture	Sortie données process pendant la transmission des données	Entrée données process
0 Valeur de commande=0x07 Valeur de commande=0x07 Valeur de commande=0x07
1 État État État
Octet	Sortie données process au début de l'opération d'écri-ture	Sortie données process pendant la transmission des données	Entrée données process
2 Ignoré Données 0 0x00
3 Longueur de l'EPC Données	1 0x00
4 EPC 0 Données 2 0x00
5 EPC 1 Données 3 0x00
6 EPC 2 Données 4 0x00
7 EPC 3 Données 5 0x00
8 EPC 4 Données 6 0x00
9 EPC 5 Données 7 0x00
10 EPC 6 Données 8 0x00
11 EPC 7 Données 9 0x00
12 EPC 8 Données 10 0x00
13 EPC 9 Données 11 0x00
14 EPC 10 Données 12 0x00
15 EPC 11 Données 13 0x00
16 EPC 12 Données 14 0x00
17 EPC 13 Données 15 0x00
18 EPC 14 Données 16 0x00
19 EPC 15 Données 17 0x00
20 Ignoré Données 18 0x00
21 Ignoré Données 19 0x00
22 Ignoré Données 20 0x00
23 Ignoré Données 21 0x00
24 Ignoré Données 22 0x00
25 Memory Bank (Banque de mémoire)		Données 23 0x00
26 Adresse High (Haut) Données	24 0x00
27 Adresse Low (Bas) Données	25 0x00
28 Longueur High (Haut) Données	26 0x00
29 Longueur Low (Bas) Données	27 0x00
30 Compteur de blocs Compteur de blocs Compteur de blocs
31 Ignoré Ignoré Valeur de défaut

9.9.1 Exemple « WRITE DATA »

L'exemple montre l'écriture réussie de données (commande « 0x07 », EPC « 0x7134 »).

Valeur de commande

Longueur de l'EPC

EPC 0 à 15

Banque de mémoire

Adresse

Longueur

Données 0 à 27

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Image de sortie des données process Image d'entrée des données process

Commande prédéfinie

0x00 0x00 0x00 0x00 0x00 0x00 0x00 Singl

e EPC

0x00 0x00 0x00 0x00 0x00 Singl

	Le système de com-mande met la com-mande (écri-ture de 40 octets à l'adresse 0x10)	Valeur de commande
		Longueur de l'EPC
		EPC 0 à 15
		Banque de mémoire
		Adresse
		Longueur
		Données 0 à 27
		Compteur de blocs
		Bit d'état « Cmd Start »
		Valeur de commande
		Données 0 à 27
		Compteur de blocs
		Valeur de défaut
		Bit d'état « Cmd End »
		Bit d'état « Cmd Start »

9.9.2 Exemple « WRITE DATA non exécuté »

L'exemple montre l'abandon d'une commande d'écriture.

Commande prédéfinie

Image de sortie des données process Image d'entrée des données process

0x00

0x00

0x00

00

0x00

0x00

00

0x00

0x00

00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0.00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0 x 00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0 00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

EPC

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x00

0x0

Valeur de commande

Longueur de l'EPC

EPC 0 à 15

Banque de mémoire

Adresse

Longueur

Données 0 à 27

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Le système de commande met la commande (écriture de 40 octets à l'adresse 0x10)

0x07

0x00 0x7

134

0x03

0x0010

0x0028

0x00 0x00 1

0x00 Singl

e EPC

0x00 0x00 0 0

L'appareil confirme la commande

0x07

0x00 0x7

134

0x03

0x0010

0x0028

0x00 0x00 1

0x07 0x00

0x00 0x00

0x00 0x00

1

Le système de commande transmet les premières données

0x07

Données pour le TAG 0x01 1 0x07 0x00 0x00

0x00 0

1

L'appareil confirme les données

0x07

Données pour le TAG 0x01 1 0x07 0x00 0x01

0x00 0

1

Le système de commande transmet des données supplémentaires

0x07

Données pour le TAG 0x02 1 0x07 0x00 0x01

0x00 0

1

L'appareil met la valeur de défaut (erreur lors de l'écriture des données)

0x07

Données pour le TAG 0x02 1 0x07 0x00 0x01

0x41 1

1

Le système de commande annule la valeur de commande

0x00

0x00 0x00

00

0x00

0x0000

0x0000

0x00 0x00 0x00

0x07 0x00 0x01

0x41 1

1

L'appareil effectue la commande prédéfinie

0x00

0x00 0x00

00

0x00

0x0000

0x0000

0x00 0x00 0x00

0x00 Singl

e EPC

0x00 0x00 0 0

9.10 Mode de fonctionnement « LOCK DATA »

Dans le mode de fonctionnement « LOCK DATA », une zone de mémoire est verrouillée sur un TAG. Un mot de passe est attribué à la zone de mémoire verrouillée. Le mot de passe est nécessaire si l'on veut écrire dans la zone de mémoire. Le champ « Lock action » (Action de verrouillage) définit l'état :

• Zone de mémoire verrouillée : « Lock action = 0x01 »
• Zone de mémoire non verrouillée : « Lock action = 0x00 »

Verrouiller la zone mémoire :

Le système de commande met la valeur de commande « 0x08 », le mot de passe (longueur 4 octets) et « Lock action » dans l'image de sortie des données process. Pour identifier le TAG, l'EPC et sa longueur sont également requis.

▷ Le champ « Memory Bank » (Banque de mémoire) définit la banque de mémoire à verrouiller : EPC : « 0x01 » USER : « 0x03 »

Le système de commande commence l'opération d'écriture avec le bit d'état « Cmd Start ».

L'appareil confirme le démarrage de l'opération en montant le bit d'état « Cmd Start Acknowledge » dans l'image d'entrée des données process.

Lorsque l'opération est terminée, l'appareil monte le bit d'état « Cmd End ».

▶ Le verrouillage est terminé.

Si l'opération est non réussie, l'appareil met la valeur de défaut et le bit d'état "Cmd End" dans l'image process. La transmission de données est interrompue.

Octet Sortie données process Entrée données process
0 Valeur de commande=0x08 Valeur de commande=0x08
1 État État
2 Ignoré 0x00
3 Longueur de l'EPC 0x00
4 EPC 0 0x00
5 EPC 1 0x00
6 EPC 2 0x00
7 EPC 3 0x00
8 EPC 4 0x00
9 EPC 5 0x00
10 EPC 6 0x00
11 EPC 7 0x00
12 EPC 8 0x00
13 EPC 9 0x00
14 EPC 10 0x00
15 EPC 11 0x00
16 EPC 12 0x00
17 EPC 13 0x00
18 EPC 14 0x00
19 EPC 15 0x00
20 Ignoré 0x00
21 Ignoré 0x00
22 Ignoré 0x00
23 Ignoré 0x00
24 Lock action (Action de verrouillage) 0x00
25 Memory Bank (Banque de mémoire) 0x00
26 PWD 0 0x00
27 PWD 1 0x00
28 PWD 2 0x00
29 PWD 3 0x00
30 Compteur de blocs Compteur de blocs
31 Ignoré Valeur de défaut

9.11 Valeurs de défaut lors de l'exécution des commandes

Valeur de défaut Nom Description
0x00 IOL_RFID_ER	ROR_NOERROR Aucune erreur, commande réussie.
0x01 IOL_RFID_ER	ROR_COMMANDE_INCON- NUE	Commande inconnue.
0x41 UHF_COMMAND	ND_ERROR_NO_RES- PONSE	Le TAG ne répond pas. Le TAG est hors de portée ou l'opération n'est pas supportée par le TAG.
0x42 UHF_COMMAND	ND_ERROR_RX_ERROR Erreur lors de la réception de la réponse du TAG.
0x43 UHF_COMMAND	ND_ER- ROR_INT_MODE_CHANGE	Erreur interne : Le mode de commande ne peut pas être changé.
0x51 UHF_SYNTAX	_ERROR Paramètre de commande incorrect
0x61 UHF_ERROR	GEN2_TAG_OTHER_ER- ROR	La commande n'est pas supportée par le TAG.
0x62 UHF_ERROR	GEN2_TAG_MEMO- RY_OVERRUN	La zone de données spécifiée est en dehors de la zone de données disponible.
0x63 UHF_ERROR	GEN2_TAG_MEMO- RY_LOCKED	La zone de données spécifiée est déjà verrouillée.
0x64 UHF_ERROR	GEN2_TAG_INSUFFI- CIENT_POWER	L'alimentation en énergie du TAG est insuffisante.
0x65 UHF_ERROR	GEN2_TAG_NON_SPECI- FIC_ERROR	Erreur non spécifiée du TAG.
0x66 UHF_ERROR	READ_WRITE_TIMEOUT Timeout lors de l'opération de lecture/écriture.
0x67 UHF_ERROR	INTERNAL_PROCESSING Erreur interne de traitement des données.
0x71 UHF_ERROR	MAC_GENERAL Le module « UHF Frontend » de l'appareil signale des er- reurs générales.
0x72 UHF_ERROR	MAC_CRC_MISMATCH Le module « UHF Frontend » de l'appareil signale des er- reurs de somme de contrôle.
0x73 UHF_ERROR	MAC_NO_TAG_RES- PONSE	Le module « UHF Frontend » de l'appareil ne signale pas de réponse du TAG.
0x74 UHF_ERREU	MAC_TAG_LOST Le module « UHF Frontend » de l'appareil a perdu la connexion avec le TAG.
0x81 RFID_DEVICE	ERROR_NOT_ACTIVE L'appareil n'est pas actif et ne peut pas exécuter d'opéra- tions sur le TAG.

9.12 Paramètres spécifiques à l'appareil

L'appareil est paramétré à l'aide d'un outil de paramétrage IO-Link (par exemple ifm moneo configure).

Pour plus d'informations voir l'IODD sous www.ifm.com.

9.12.1 Paramètre « Temps de maintien des données »

Le temps de maintien des données indique le temps pendant lequel les données de l'image d'entrée des données process sont maintenues constantes. Selon le mode de fonctionnement, cela affecte l'EPC (modes de fonctionnement « SINGLE EPC » et « EPC REPORT ») et les données dans les modes « READ DATA AUTO » (→ Mode de fonctionnement « READ DATA AUTO » ☐ 20) et « WRITE DATA AUTO » (→ Mode de fonctionnement « WRITE DATA AUTO » ☐ 21).

Une fois le temps de maintien des données écoulé, l'appareil confirme automatiquement les données : le compteur de blocs dans l'image d'entrée des données process est incrémenté. Les données suivantes sont alors transmises.

Le temps de maintien des données est annulé en incrémentant manuellement le compteur de blocs dans l'image de sortie des données process. Les données suivantes sont alors transmises.

Ce paramètre n'affecte pas la transmission des données dans les modes de fonctionnement suivants :

• « EPC LIST » (→ Mode de fonctionnement « EPC LIST » 25)
• « WRITE EPC » (→ Mode de fonctionnement « WRITE EPC » ☐ 27)
• « READ DATA » (→ Mode de fonctionnement « READ DATA » □ 30)
• « WRITE DATA » (→ Mode de fonctionnement « WRITE DATA » 33)
• « LOCK DATA » (→ Mode de fonctionnement « LOCK DATA » ☐ 36)

9.12.2 Paramètre "Adresse pour lecture/écriture automatique"

Dans les modes de fonctionnement « READ DATA AUTO » (→ Mode de fonctionnement « READ DATA AUTO » ☐ 20) / « WRITE DATA AUTO » (→ Mode de fonctionnement « WRITE DATA AUTO » ☐ 21), l'appareil lit / écrit automatiquement un certain nombre d'octets de données.

Le paramètre détermine l'adresse dans la zone de mémoire en accès lors de la lecture / écriture. L'adresse est spécifiée en octets à partir du début de la zone de mémoire.

Les données sont traitées comme un mot de données (2 octets).

▶ Utiliser le mot de données comme format pour l'adresse.
▶ N'utiliser que des adresses paires.

La zone de mémoire adressée pour l'opération de lecture / écriture ne doit pas se trouver en dehors de la zone de mémoire de l'appareil :

Adresse pour lecture / écriture automatique + longueur de données pour lecture / écriture automatique ≤ nombre d'octets disponibles sur l'appareil.

9.12.3 Paramètre "Longueur de données pour lecture/écriture automatique"

Dans les modes de fonctionnement « READ DATA AUTO » (→ Mode de fonctionnement « READ DATA AUTO » ☐ 20) / « WRITE DATA AUTO » (→ Mode de fonctionnement « WRITE DATA AUTO » ☐ 21), l'appareil lit / écrit automatiquement un certain nombre d'octets de données. Le paramètre détermine la longueur de la zone de mémoire en octets qui est lue ou écrite par l'appareil.

Les données sont traitées comme un mot de données (2 octets).

Indiquer la longueur des données comme un multiple de 2 octets.

La zone de mémoire adressée pour l'opération de lecture / écriture ne doit pas se trouver en dehors de la zone de mémoire de l'appareil :

- Adresse pour lecture / écriture automatique + longueur de données pour lecture / écriture automatique ≤ nombre d'octets disponibles sur l'appareil.

Pour la lecture / écriture automatique, la longueur minimale est de 2 octets et la longueur maximale est de 28 octets.

9.12.4 Paramètre « Zone de mémoire pour lecture/écriture automatique du TAG »

Dans les modes de fonctionnement « READ DATA AUTO » (→ Mode de fonctionnement « READ DATA AUTO » ☐ 20) / « WRITE DATA AUTO » (→ Mode de fonctionnement « WRITE DATA AUTO » ☐ 21), l'appareil lit / écrit automatiquement un certain nombre d'octets de données. Le paramètre détermine la zone de mémoire sur le TAG dont les données sont lues ou sur laquelle des données sont écrites.

Les zones de mémoire suivantes peuvent être utilisées avec le paramètre :

« 0x00 » : none (désactiver READ DATA AUTO / WRITE DATA AUTO)

« 0x01 » : zone de mémoire EPC

« 0x02 » : zone de mémoire TID

« 0x03 » : zone de mémoire USER

Pour le mode de fonctionnement « WRITE DATA AUTO », seule la zone de mémoire USER est valide.

9.12.5 Paramètre « Mot de passe du TAG »

Les TAGs peuvent être protégés en écriture. Un mot de passe est ensuite nécessaire pour y accéder. Le paramètre permet de stocker le mot de passe dans l'appareil. Le mot de passe est utilisé pour tous les accès en écriture aux TAGs.

Le mot de passe a une longueur de 4 octets. Si les 4 octets ont tous la valeur « 0x00 », aucun mot de passe n'est utilisé pour accéder aux TAGs.

Le mot de passe est utilisé pour tous les TAGs. Il n'est pas possible d'utiliser des mots de passe individuels par TAG.

▷ L'appareil ne peut pas accéder aux TAGs si
un mot de passe a été mémorisé dans l'appareil avec le paramètre « Mot de passe d'accès aux TAGs » et
les TAGs ne sont pas protégés par mot de passe.

9.12.6 Paramètre « Cible de sélection du TAG »

Moyennant la sélection des TAGs, seuls les TAGs souhaités sont détectés par l'appareil. Tous les TAGs qui ne répondent pas aux critères sont triées par l'appareil et ne sont pas prises en compte.

Un TAG est sélectionné en comparant les données stockées sur le TAG et un masque de bits donné. Pour la comparaison, les données sont stockées dans l'une des zones de mémoire suivantes : EPC, TID ou USER.

Ce paramètre définit la zone de mémoire pour la comparaison. Les zones de mémoire suivantes peuvent être réglées :

• EPC
• TID
- USER
• Aucune cible de sélection

La sélection des TAGs est inactive si « Aucune cible de sélection » est réglée.

9.12.7 Paramètre « Écran de sélection du TAG »

Moyennant la sélection des TAGs, seuls les TAGs souhaités sont détectés par l'appareil. Tous les TAGs qui ne répondent pas aux critères sont triées par l'appareil et ne sont pas prises en compte.

Un TAG est sélectionné en comparant les données stockées sur le TAG et un masque de bits donné. Pour la comparaison, les données sont stockées dans l'une des zones de mémoire suivantes : EPC, TID ou USER.

Ce paramètre détermine l'écran de sélection. Les données du TAG sont comparées bit par bit avec l'écran de sélection. Si tous les bits correspondent, le TAG est sélectionné et détecté par l'appareil.

La valeur du paramètre comprend 16 octets. Le premier bit de l'écran de sélection se trouve tout à gauche dans le bytearray.

9.12.8 Paramètre « Sélection du bit de départ du TAG »

Moyennant la sélection des TAGs, seuls les TAGs souhaités sont détectés par l'appareil. Tous les TAGs qui ne répondent pas aux critères sont triées par l'appareil et ne sont pas prises en compte.

Un TAG est sélectionné en comparant les données stockées sur le TAG et un masque de bits donné. Pour la comparaison, les données sont stockées dans l'une des zones de mémoire suivantes : EPC, TID ou USER.

Ce paramètre définit le bit de départ à partir duquel les données du TAG sont comparées à l'écran de sélection.

9.12.9 Paramètre « Longueur de sélection du TAG »

Moyennant la sélection des TAGs, seuls les TAGs souhaités sont détectés par l'appareil. Tous les TAGs qui ne répondent pas aux critères sont triées par l'appareil et ne sont pas prises en compte.

Un TAG est sélectionné en comparant les données stockées sur le TAG et un masque de bits donné. Pour la comparaison, les données sont stockées dans l'une des zones de mémoire suivantes : EPC, TID ou USER.

Ce paramètre définit le nombre de bits utilisés pour la comparaison du bit de départ avec l'écran de sélection.

9.12.10 Paramètre « Valeur minimale du filtre RSSI »

Le filtre RSSI classe les TAGs spatialement sur la base de leur signal reçu(RSSI). Une application typique est la limitation du champ de reconnaissance spatial.

Ce paramètre définit la plus petite valeur pour le filtre RSSI. Tous les TAGs dont le signal reçu est inférieur à la valeur définie sont filtrés.

9.12.11 Paramètre « Valeur maximale du filtre RSSI »

Le filtre RSSI classe les TAGs spatialement sur la base de leur signal reçu(RSSI). Une application typique est la limitation du champ de reconnaissance spatial.

Ce paramètre définit la plus grande valeur pour le filtre RSSI. Tous les TAGs dont le signal reçu est supérieur à la valeur définie sont filtrés.

9.12.12 Paramètre « Activer le filtre RSSI »

Le filtre RSSI classe les TAGs spatialement sur la base de leur signal reçu(RSSI). Une application typique est la limitation du champ de reconnaissance spatial.

Ce paramètre active le filtre RSSI. Les TAGs inférieurs à la valeur minimale et supérieurs à la valeur RSSI maximale sont filtrés.

9.12.13 Paramètre « Puissance de sortie de l'antenne pour l'accès en lecture »

Ce paramètre définit la puissance de sortie de l'antenne pour la lecture des TAGs.

Une puissance de sortie d'antenne plus faible réduit la distance maximale entre l'appareil et le TAG à lire.

9.12.14 Paramètre « Puissance de sortie de l'antenne pour l'accès en écriture »

Ce paramètre définit la puissance de sortie de l'antenne pour l'écriture sur les TAGs.

L'écriture de données sur le TAG nécessite plus d'énergie que la lecture de données. Par conséquent, la distance maximale entre l'appareil et le TAG est moins importante lors de l'écriture de données que lors de la lecture de données.

La différence peut être compensée en ajustant individuellement la puissance de sortie de l'antenne pour la lecture et l'écriture.

9.12.15 Paramètre « Mode de reconnaissance du TAG »

Ce paramètre définit le comportement de l'appareil lorsque des TAGs sont détectés. Les modes de reconnaissance suivants peuvent être définis :

Mode de reconnaissance	Nombre typique de TAGs sur le terrain à un moment donné	Description
Temps de réponse rapide <4 L'appareil tente de détecter un TAG dès		que possible lorsqu'il atteint ou quitte le champ de reconnaissance de l'appareil. Ce mode est particulièrement adapté à la détection de la présence de TAGs. Pour cela, il doit y avoir <4 TAGs dans le champ de reconnaissance en même temps.
TAGs dynamiques <4 Ce mode est particulièrement adapté au		cas où un TAG se déplace rapidement à travers le champ de reconnaissance de l'appareil. Les « messages d'arrivée/de départ » peuvent être fournis avec un retard.
Plusieurs TAGs 4-16 Ce mode est particulièrement adapté au		cas où plusieurs TAGs se trouvent simultanément dans le champ de reconnaissance.

Les modes de reconnaissance conviennent à diverses applications et pas seulement à celles mentionnées dans les descriptions.

9.13 TAG

9.13.1 Détection du TAG

L'appareil recherche automatiquement les TAGs qui se trouvent à portée de l'appareil. L'affichage LED sur l'appareil s'allume lorsqu'un ou plusieurs TAGs sont détectés (voir notice d'utilisation de l'appareil). Les informations des TAGs sont fournies comme données process à l'interface IO-Link.

La détection des TAGs par l'appareil dépend des points suivants :

• de la puissance de sortie réglée
• de la sélection des TAGs (→ Sélection du TAG □ 43)
- du filtre RSSI
• de l'antenne de l'appareil.

Les TAGs sont détectés grâce aux données EPCfigurant sur le TAG. Les données EPC des TAGs doivent être différentes. Si les TAGs utilisent les mêmes données EPC, l'appareil ne peut pas les distinguer.

Un maximum de 16 octets des données EPC d'un TAG sont mappés sur l'interface de process. Les autres données EPC sont ignorées par l'appareil.

L'appareil ne peut distinguer les TAGs que si les 16 premiers octets sont différents.

La connexion radio entre le TAG et l'appareil dépend des points suivants :

• de l'environnement de l'appareil et du TAG
• de l'orientation de l'appareil et du TAG

Pour obtenir la meilleure connexion radio possible, suivez les instructions de montage figurant dans les notices d'utilisation du TAG et de l'appareil.

9.13.2 Sélection du TAG

Moyennant la sélection des TAGs, seuls les TAGs souhaités sont détectés par l'appareil. Tous les TAGs qui ne répondent pas aux critères sont triées par l'appareil et ne sont pas prises en compte.

Un TAG est sélectionné en comparant les données stockées sur le TAG et un masque de bits donné. Pour la comparaison, les données sont stockées dans l'une des zones de mémoire suivantes : EPC, TID ou USER.

Les TAGs filtrés

• ne sont pas transmis à l'image process
• ne sont pas affichés par les LED d'état de l'appareil
• ne sont pas pris en compte lors de la lecture/écriture automatique.

La position des données est spécifiée en bits par les paramètres « Sélection du bit de départ » et « Longueur de sélection ». Si les données correspondent à l'écran de comparaison, le TAG est sélectionné et son traitement est assuré par l'appareil.

Exemples

Seuls les TAGs ayant une certaine valeur EPC sont détectés moyennant la sélection. Cela permet de faire la distinction entre les TAGs sur une palette de transport et les TAGs directement sur les marchandises sur la palette de transport.

Les données et l'écran de sélection correspondent. Le TAG est détecté par l'appareil :

	Valeur (hexa) Valeur (binaire)
Sélection bit de départ 0
Sélection longueur 8
Écran de sélection 0x3B 0b00111011		____
Données sur le TAG 0x3B 0b00111011		____

Les données et l'écran de sélection sont différents. Le TAG n'est pas détecté par l'appareil :

	Valeur (hexa) Valeur (binaire)
Sélection bit de départ 0
Sélection longueur 8
Écran de sélection 0x3B 0b00111011		____
Données sur le TAG 0x34 0b00110100		____

Les données et l'écran de sélection correspondent. Le TAG est détecté par l'appareil :

	Valeur (hexa) Valeur (binaire)
Sélection bit de départ 0
Sélection longueur 1
Écran de sélection 0x3B 0b00111011		-
Données sur le TAG 0x34 0b00110100		-

Les données et l'écran de sélection correspondent. Le TAG est détecté par l'appareil :

	Valeur (hexa) Valeur (binaire)
Sélection bit de départ 4
Sélection longueur 1
Écran de sélection 0x3B 0b00111011		-
Données sur le TAG 0x34 0b00110100		-

Dans les modes de fonctionnement suivants, un code EPC doit être indiqué :

• READ DATA (→ Mode de fonctionnement « READ DATA » 30)
• WRITE DATA (→ Mode de fonctionnement « WRITE DATA » □ 33)
• WRITE EPC (→ Mode de fonctionnement « WRITE EPC » □ 27)
• LOCK DATA (→ Mode de fonctionnement « LOCK DATA » ☐ 36)

De cette manière, il est possible d'accéder à un TAG s'il a été filtré via la sélection.

9.13.3 Filtre RSSI

Le filtre RSSI classe les TAGs spatialement sur la base de leur signal reçu(RSSI). Une application typique est la limitation du champ de reconnaissance spatial.

Une valeur RSSI minimale et une valeur RSSI maximale sont définies pour le filtre RSSI :

• valeur RSSI haute : le TAG est proche de l'appareil,
• valeur RSSI basse : le TAG est plus éloignée de l'appareil.

Les TAGs inférieurs à la valeur minimale et supérieurs à la valeur RSSI maximale sont filtrés.

La mesure de la valeur RSSI d'un TAG est influencée par

l'environnement avec les réflexions qui peuvent être présentes,
▶ le mouvement du TAG pendant la mesure.

9.13.4 Lire et écrire les données du TAG

L'appareil propose plusieurs méthodes pour accéder aux données d'un TAG :

- Les modes de fonctionnement « READ DATA AUTO » et « WRITE DATA AUTO » traitent les données du TAG de manière indépendante et les affichent ensuite dans l'image process. La longueur des données et leur adresse sont spécifiées au préalable. Ensuite, l'appareil lit ou écrit les données automatiquement dès qu'un TAG est détecté. Le nombre de données est limité par la largeur des données process de l'interface IO-Link à 28 octets maximum.

Les modes de fonctionnement "READ DATA AUTO" et « WRITE DATA AUTO » permettent de lire et d'écrire toutes les étiquettes d'identification reconnues. Les TAGs ne sont pas distinguées sur la base des données EPC.

- Les autres modes de fonctionnement traitent les données du TAG une fois sur instruction de l'utilisateur. Les données EPC déterminent quels TAGs sont lue ou écrits. Lors du transfert de plus de 28 octets, plusieurs cycles de données process IO-Link sont utilisés. Les données sont synchronisées avec les compteurs de blocs (modes de fonctionnement « READ DATA »).

Les TAGs sont divisées en plusieurs banques de mémoire :

Banque de mémoire Description
EPC Le code produit électronique est utilisé pour détecter les	TAGs.
TID L'ID de l'étiquette électronique est une identification unique	et non modifiable du TAG.
USER La banque de mémoire USER est librement utilisable pour	ur les données de l'utilisateur.
RESERVED La banque de mémoire RESERVED contient les données de configuration du TAG et ne peut pas être utilisée par l'utilisateur.

Les banques de mémoire ont des tailles différentes selon le type de TAG, de sorte que la longueur maximale des données pouvant être utilisées varie. Vous trouverez de plus amples informations dans les fiches techniques des TAGs.

Banque de mémoire EPC

La banque de mémoire EPC stocke l'EPC et des données supplémentaires :

Zone de mémoire Type Description
0x00 - 0x0F CRC CRC 16 bits sur le contenu de la banque		de mémoire 'EPC
0x10 - 0x1F PC Bits Protocol Control Bits	(Bits du protocol	control)
0x20 – Fin de la banque de mémoire EPC	Electronic Product Code (Code produit	électronique)
0x210-0x21F XPC Extended Protocol Bits	(Bits du proto-	cole étendu)

Avec le mode de fonctionnement « WRITE EPC », l'EPC est écrit dans le TAG. (→ Mode de fonctionnement « WRITE EPC » 27) Les données supplémentaires sont gérées par l'appareil.

Les TAGs passifs sont alimentés en énergie sans fil par le champ alternatif à haute fréquence de l'appareil. L'intensité du champ diminue fortement avec l'augmentation de la distance entre l'appareil et le TAG. Cela signifie que le TAG dispose de moins d'énergie sur de longues distances.

L'écriture de données sur le TAG nécessite plus d'énergie que la lecture de données. Par conséquent, la distance maximale entre l'appareil et le TAG est moins importante lors de l'écriture de données que lors de la lecture de données.

9.13.5 Protéger le TAG contre l'écriture

Les TAGs peuvent être protégés en écriture. Lorsque la protection en écriture est active, un mot de passe est nécessaire pour écrire dans les banques de mémoire du TAG.

Banque de mémoire Description
EPC EPC peut être protégé en écriture par l'utilisateur au moyen d'un mot de passe.
TID TID est toujours en lecture seule et ne peut être modifié.
USER USER peut être protégé en écriture par l'utilisateur avec un mot de passe.
RESERVED RESERVED est toujours en lecture seule et ne peut pas être modifié.

Seule l'écriture des données peut être empêchée par la protection en écriture. La lecture des données est toujours possible, quelle que soit la protection en écriture.

10 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.

11 Homologations / normes

La déclaration de conformité UE, les homologations et les certificats spécifiques aux pays sont disponibles sur : → www.ifm.com

Notes relatives aux homologations : → Notice d'emballage

Glossaire

EPC

Electronic Product Code – Code produit électronique, zone de mémoire pour les numéros d'identification sur le TAG.

IODD

Description numérique de l'appareil. L'IODD est nécessaire pour paramétrer les appareils via IO-Link.

IO-Link

IO-Link est une technologie E/S standardisée (CEI 61131-9) pour la communication de capteurs et d'actionneurs. La communication point à point est basée sur le raccordement de capteurs et d'actionneurs à 3 fils. IO-Link n'est pas un bus de terrain, mais un développement continu de la technologie de raccordement existante.

RSSI

Receives Signal Strength Indicaton (indication de l'intensité du signal reçu) est l'intensité du champ du signal reçu.

TAG

L'ID du transpondeur est un numéro d'identification du TAG unique au monde. Il est attribué par le fabricant du TAG pendant la production et ne peut plus être modifié par la suite. Le TID est sauvegardé dans la zone de mémoire TID du TAG.

Zone de mémoire USER

La zone de mémoire USER est une zone de mémoire sur le TAG pour les données spécifiques à l'application.
