Type de produit	Capteur de proximité inductif
Marque	IFM
Modèle	EVM112
Dimensions (connecteur)	Environ 30 mm de longueur, diamètre 14 mm
Poids	Environ 20 g
Matériau du boîtier	Acier inoxydable
Alimentation	10-30 V DC
Courant de sortie	Jusqu'à 200 mA
Protection	IP67
Température de fonctionnement	-25°C à +70°C
Fonctions principales	Détection de présence métallique sans contact
Distance de détection	Jusqu'à 4 mm
Raccordement	Connecteur M12 à codage A
Couple de serrage	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants
Sécurité	Respecter le couple de serrage ; ne pas dépasser la tension d'alimentation
Pièces détachées et réparabilité	Non réparable ; remplacer l'ensemble
Informations générales	Utiliser une clé de 14 mm pour le serrage ; flèche de codage pour orientation du connecteur

FOIRE AUX QUESTIONS - EVM112 IFM

Comment raccorder le connecteur au capteur EVM112 ?

Alignez la flèche de codage sur le capteur et le connecteur, puis enfoncez jusqu'à la butée. Serrez l'écrou au couple recommandé (0,6 Nm à la main, 1,5 Nm avec une clé).

Quel couple de serrage utiliser pour l'écrou du connecteur ?

Le couple de serrage est de 0,6 Nm à la main et jusqu'à 1,5 Nm avec une clé. Dans un environnement agressif, serrez d'un cran supplémentaire avec une clé de 14 mm.

Comment démonter le connecteur du capteur ?

Desserrez l'écrou tout en pressant simultanément le connecteur contre le capteur pour faciliter le désengagement.

Quelle est la signification de la flèche sur le connecteur ?

La flèche indique le sens de codage pour assurer un bon alignement des broches. Insérez toujours le connecteur en respectant cette direction.

Le capteur EVM112 est-il adapté aux environnements agressifs ?

Oui, pour les environnements agressifs (vibrations, chocs), serrez l'écrou d'un cran supplémentaire avec une clé de 14 mm afin d'améliorer la tenue mécanique.

Quelle clé utiliser pour le serrage du connecteur ?

Utilisez une clé à douille ou plate de cote sur plat 14 (14 mm) pour le serrage et le démontage.

Quel est le degré de protection du capteur EVM112 ?

Le degré de protection est IP67 (étanche à la poussière et à l'immersion temporaire) à condition que le connecteur soit correctement serré.

Puis-je utiliser ce capteur avec une tension d'alimentation différente ?

Non, l'alimentation recommandée est de 10 à 30 V DC. Une tension hors de cette plage peut endommager le capteur.

Le capteur EVM112 est-il réparable ?

Non, ce capteur est scellé et non réparable. En cas de dysfonctionnement, il doit être remplacé.

Où puis-je trouver la notice complète du capteur EVM112 ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur notice-facile.com pour le modèle EVM112 d'IFM.

MODE D'EMPLOI EVM112 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

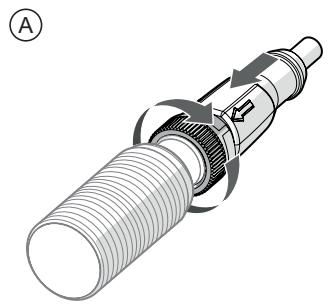

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
