WStyle 150 - Ventilateur Wallair - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur hélicoïde à expulsion directe ou par conduit court
Marque	Wallair
Modèle	WStyle 150
Installation	Mur ou plafond
Hauteur minimale d'installation	2,30 m du sol
Alimentation	230 V / 50 Hz (selon normes CE), raccordement via interrupteur unipolaire (distance d'ouverture des contacts > 3 mm)
Versions disponibles	Standard, avec timer, avec hygrostat temporisé
Minuterie	Réglable via trimmer (Fig. 5a pour version timer, Fig. 5b pour version hygrostat)
Hygrostat	Déclenche l'appareil quand le taux d'humidité relative dépasse le seuil pré-défini
Connexions disponibles	Interrupteur de lumière, interrupteur externe séparé, interrupteur spécifique pour version hygrostat
Témoin lumineux	Indique que l'appareil est en fonctionnement (version hygrostat)
Entretien et nettoyage	Débrancher avant nettoyage ; partie frontale : eau ou produit neutre ; groupe moteur/turbine : à sec (pinceau/chiffon) ; parties électroniques : ne pas nettoyer
Conditions d'utilisation	Température ambiante max 40°C ; ne pas exposer aux intempéries ; ne pas utiliser en présence de vapeurs inflammables
Sécurité	Débrancher avant intervention ; ne pas utiliser par enfants ou personnes non responsables ; vérifier compatibilité réseau
Conformité	Directive EMC 89/336/CEE ; normes CE (IEC 64, CENELEC 384)
Entrée du câble d'alimentation	Par partie pré-percée ou pré-découpée sur la face supérieure (avec passe-câble fourni)
Dépannage de base	Vérifier l'arrivée du courant et l'absence de blocage de l'hélice
Pièces détachées	Utiliser exclusivement des pièces de rechange d'origine, contacter un revendeur agréé

FOIRE AUX QUESTIONS - WStyle 150 Wallair

Comment installer le ventilateur WStyle 150 ?

L'installation doit être effectuée par une personne qualifiée. Suivez le schéma n°1. Hauteur minimale : 2,30 m du sol. Utilisez un interrupteur unipolaire avec distance d'ouverture des contacts > 3 mm. L'entrée du câble peut se faire par la partie pré-percée ou pré-découpée (avec passe-câble fourni).

Quels sont les modes de fonctionnement disponibles ?

Trois versions : Standard (marche/arrêt par interrupteur externe), Timer (arrêt retardé réglable), Hygrostat temporisé (déclenchement automatique selon humidité, avec commande manuelle possible).

Comment régler la minuterie ?

La minuterie se règle en agissant sur le trimmer (voir Fig. 5a pour version timer, Fig. 5b pour version hygrostat). Le temps pré-défini détermine la durée de fonctionnement après le signal d'arrêt.

Comment fonctionne l'hygrostat ?

L'hygrostat temporisé mesure l'humidité relative. Si elle dépasse le seuil pré-défini, l'appareil se met en marche automatiquement et s'arrête après le temps de la minuterie une fois l'humidité redescendue. Un interrupteur externe peut forcer le fonctionnement manuel.

Comment nettoyer l'appareil ?

Avant tout nettoyage, débranchez l'appareil. Démontez la partie frontale (Fig. 1) et nettoyez-la avec un produit neutre ou de l'eau. Le groupe moteur/turbine se nettoie à sec avec un pinceau ou chiffon. Les parties électroniques ne doivent pas être nettoyées.

Que faire si l'appareil ne fonctionne pas ou si l'hélice ne tourne pas ?

Vérifiez d'abord si le courant arrive à l'appareil (interrupteur général). Assurez-vous que rien ne bloque l'hélice. Si le problème persiste, contactez une personne qualifiée (revendeur agréé, centre d'assistance).

Puis-je utiliser ce ventilateur dans une salle de bain ?

Oui, il peut être installé dans une pièce humide. La version avec hygrostat est particulièrement adaptée pour extraire l'humidité. Respectez les normes de sécurité électrique et la hauteur minimale d'installation.

Quelles précautions de sécurité dois-je respecter ?

Ne pas toucher l'appareil avec des parties du corps mouillées. Débrancher avant entretien. Ne pas utiliser en présence de vapeurs inflammables (alcool, essence). Température ambiante max 40°C. Ne pas exposer aux intempéries.

Comment connecter l'appareil à un interrupteur de lumière ?

Suivez le schéma Fig. 6b. Après avoir allumé la lumière, l'appareil se met en marche. Après avoir éteint la lumière, l'appareil s'arrête au terme du temps pré-défini de la minuterie. Le branchement doit être effectué par une personne qualifiée.

Où trouver des pièces de rechange pour ce modèle ?

Pour toute réparation, exigez des pièces de rechange d'origine. Contactez un revendeur agréé Wallair ou un centre d'assistance agréé. N'utilisez pas de pièces non conformes.

MODE D'EMPLOI WStyle 150 Wallair

ATTENTION: Si le niveau d'Humidité Relative dans la pièce est supérieur au taux pré-défini, le fonctionnement automatique a la priorité sur le fonctionnement manuel et il ne sera donc pas possible d'éteindre l'appareil par l'intermédiaire de l'interrupteur.

ENTRETIEN ET NETTOYAGE

Avant de procéder à une quelconque opération de nettoyage ou d'entretien, déconnecter le produit en ouvrant l'interrupteur général du réseau ou l'interrupteur spécifique de sécurité de l'appareil.

NETTOYAGE ORDINAIRE

ENTRETIEN ET NETTOYAGE A EFFECTUER PAR UNE PERSONNE QUALIFIEE

• Démonter la partie frontale (Fig. 1).
• Nettoyer la partie frontale avec un produit neutre ou simplement avec de l'eau.
• Le nettoyage du groupe support moteur et turbine doit être fait exclusivement à sec, à l'aide d'un pinceau ou d'un chiffon.
• Les parties électroniques ne doivent pas être nettoyées.
• Durant l'opération de nettoyage, s'assurer que l'ensemble du groupe support moteur et turbine n'entre pas en contact avec un quelconque type de liquide ou solvant. Si cela devait arriver accidentellement, il est nécessaire de s'adresser à une personne ayant la qualification professionnelle appropriée avant d'assembler à nouveau l'appareil.

RELEVE D'ANOMALIES DE FONCTIONNEMENT

- L'aspirateur ne fonctionne pas ?

S'assurer que le courant arrive à l'appareil.

- L'hélice ne tourne pas ?

S'assurer que rien ne bloque le fonctionnement de l'helice.

Dans tous les autres cas de figure s'adresser à une personne ayant la qualification professionnelle appropriée.

Ce produit est un aspirateur hélicoïde à expulsion directe ou par conduit court, adapté à un montage sur mur ou plafond.

Pour les caractéristiques d'application, se référer à l'étiquette reportée à l'intérieur de l'appareil.

AVERTISSEMENTS GENERAUX

• Le manuel décrit comment utiliser et introduire correctement le produit.
- Ne pas utiliser ce produit autrement que pour ce qu'il est conçu.
- Après avoir déballé le produit, s'assurer qu'il est complet et en bon état; en cas de doute, s'adresser immédiatement à quelqu'un ayant la qualification professionnelle voulue.
- Ne laisser aucune partie de l'emballage à la portée des enfants ou de personnes incapables. Ne jeter aucune pièce risquant de nuire à l'environnement (polystyrène, plastique, polypropylène, etc.).
- Si le produit tombe ou qu'il subit des chocs violents, s'adresser immédiatement à quelqu'un de qualifié (revendeur agréé, centre d'assistance ou fabricant) de façon à s'assurer que l'appareil fonctionne correctement.
• L'utilisation de tout appareil électrique implique le respect des quelques règles fondamentales indiquées ci-dessous:

ne pas le toucher l'appareil avec des parties du corps humides ou mouillées (mains, pieds).

- il ne doit pas être utilisé par les enfants ou par des personnes non responsable.

- Ne raccorder le produit au réseau d'alimentation ou la prise électrique que si:

- les données du réseau électrique correspondent à celles qui sont indiquées sur la plaque.

- la portée de l'installation ou de la prise est mesurée proportionnellement à la puissance maximale de l'appareil qu'on y branche.

Dans le cas contraire, s'adresser à une personne ayant la qualification professionnelle appropriée.

- Il est conseillé de ne pas laisser l'appareil allumé inutilement s'il n'est pas utilisé.

- Avant d'effectuer toute opération de nettoyage ou d'entretien quelle qu'elle soit, éteindre l'interrupteur de l'appareil et débrancher l'éventuelle fiche de raccordement au réseau.

- En cas de mauvais fonctionnement, d'anomalie ou de panne de toute nature quelle qu'elle soit, mettre l'appareil hors service (en éteignant l'interrupteur ou, pour le moins, en le débranchant du réseau) et s'adresser le plus vite possible à quelqu'un de qualifié. En cas de réparation, exiger qu'on utilise des pièces de rechange d'origine.

• Si l'on décide d'enlever l'appareil, éteindre l'interrupteur général et le déconnecter du réseau.

Placer l'appareil dans un lieu sûr, hors de la portée des enfants et/ou des personnes non responsables.

- Le système électrique auquel le produit est raccordé doit être conforme aux normes en vigueur en matière de systèmes électriques (IEC 64, CENE-LEC 384), dans leurs parties qui concernent l'application de nos appareils.

AVERTISSEMENTS PARTICULIERS

• Le produit est costruit dans les règles de l'art et dans le respect des normes en vigueur en matière d'appareillage électrique.

• Le produit est conforme à la directive EMC 89/336/CEE pour la suppression des dérangements et pour la compatibilité électromagnétique.

- Ne pas utiliser le produit à une température ambiante de plus de 40^bC (104°F).

- Ne pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil, neige, etc...)

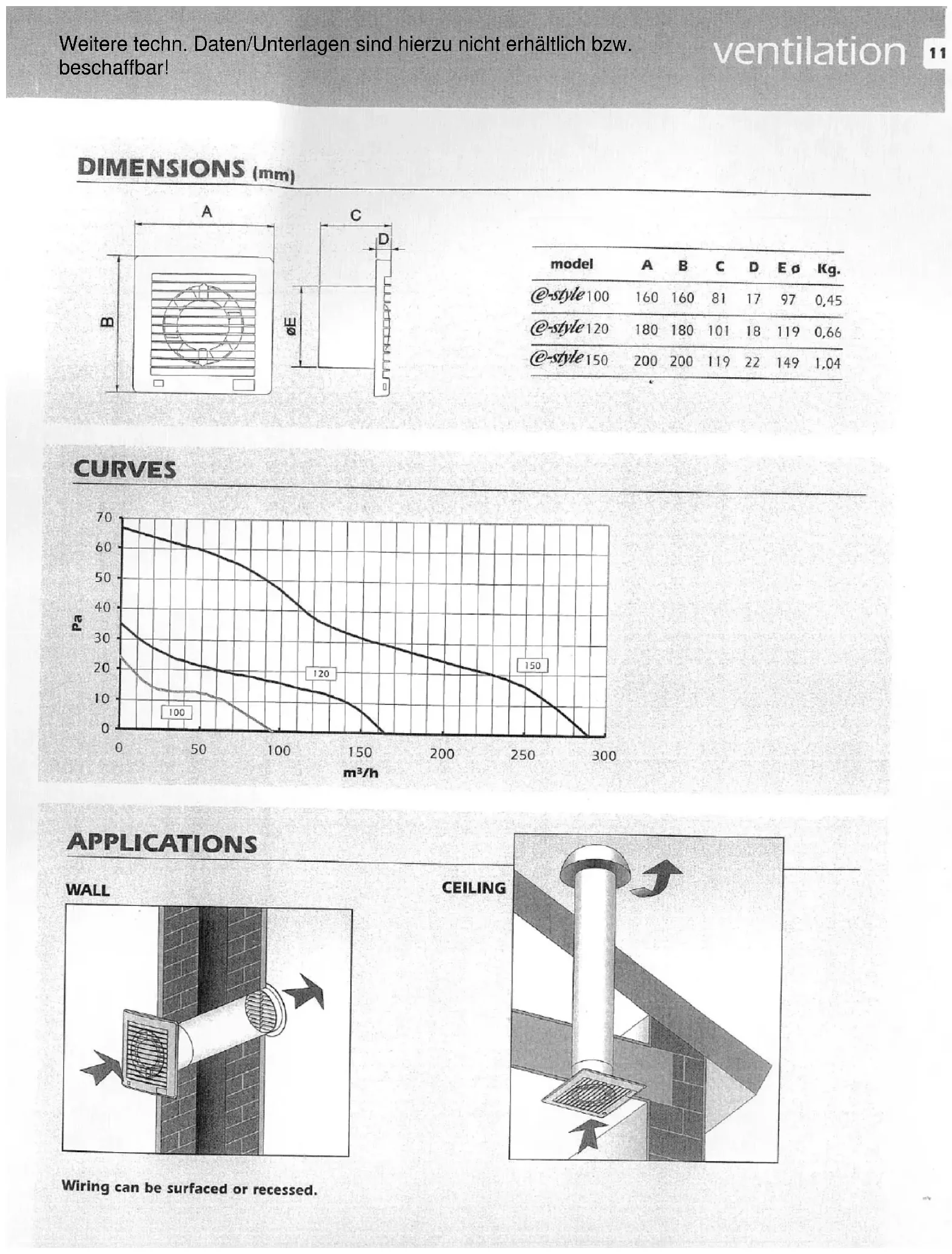

- Les applications possibles du produit sont indiquées dans les illustrations ci-jointes.

- Ne pas plonger le produit ou une partie de celui-ci dans de l'eau ou dans des liquides, à l'exception des cas prévus pour son nettoyage ou son entretien.

• Au cours du nettoyage ou de l'entretien ordinaire, contrôler l'état de l'appareil.

- Pour éviter tout risque d'incendie, éviter d'utiliser l'appareil en présence de substances ou vapeurs inflammables telles que les alcool, les insecticides, l'essence, etc...

- Le flux d'air ou de fumée que l'on désire expulser doit être propre et exempt d'éléments gras, de suie, d'agents chimiques et corrodants, et de mélanges inflammables ou explosifs (si l'on doit traiter ce type de substances, s'adresser à un revendeur agréé de façon à consulter la gamme spécifique aux antidéflagrants).

• L'installation de l'appareil doit être effectuée par des personnes ayant une qualification appropriée.

- Le raccordement au réseau électrique doit être effectué à l'aide d'un interrupteur de type unipolaire (au moins) et à une distance minimale d'ouverture des contacts supérieure à 3 mm.

• Pour que le fonctionnement de l'appareil soit optimal, ne boucher ni la prise d'air, ni l'envoi d'air en aucune manière.

- En cas d'appareils pour conduit, s'assurer que ce dernier n'est pas bouché.

• Pour que l'appareil fournisse le meilleur rendement, il doit être installé à une hauteur minimale de 2,30 m du sol.

• Pour que le produit fonctionne de façon adéquate, il est indispensable de garantir une entrée d'air.

- Si, dans le même local où est installé le produit, se trouve un appareil alimenté avec du combustible, (chauffe-eau, poêle au méthane, etc...) n'étant pas de type à proprement parler "étanche", il est nécessaire de s'assurer que l'entrée d'air garantisse une bonne combustion de ce dernier, afin d'en assurer le bon fonctionnement.

• L'appareil ne doit pas être utilisé comme activateur de chauffe-eau, de poêles, etc...

- Il ne doit absolument pas être déchargé dans les conduites d'air destinées à l'évacuation des fumées provenant de la combustion des poêles ou d'autres appareils à combustion.

• L'appareil doit disposer d'une conduite à part (ne servant qu'à lui) ou être déchargé directement à l'extérieur.

MÉTHODE D'INSTALLATION

• Pour l'installation du produit se référer au schéma n°1.

• Pour le type de câble à utiliser, se réferer au schéma n°4.

- L'entrée du câble d'alimentation peut advenir a posteriori par l'intermédiaire de la partie pré-percée (schéma n° 2), ou bien en utilisant la partie pré-découpée sur la façade supérieure de l'appareil (schéma n° 3), en prenant soin de la finition.

En cas de choix de la deuxième option, utiliser le passe-câble prévu à cet effet et fourni en dotation avec l'appareil (Schéma 1 partie 6).

FONCTIONNEMENT

Version standard : L'appareil entre en fonctionnement quand il reçoit tension par l'intermédiaire de l'interrupteur de commande externe (Fig. 6a).

Version avec timer : La minuterie se règle en agissant sur le trimmer (Fig. 5a).

CONNEXION PAR INTERRUPTEUR DE LA LUMIERE (Fig. 6b): après avoir allumé la lumière, l'appareil se met en marche. Après avoir éteint la lumière, l'appareil arrête de fonctionner au terme du temps pré-défini de la minuterie.

CONNEXION PAR INTERRUPTEUR EXTERNE SEPARE: Fonctionnement comme dans le cas précédent. Pour ce type de connexion, il est conseillé d'utiliser un interrupteur de type lumineux en le connectant comme l'indique la Fig. 6c. En agissant à nouveau sur l'interrupteur, l'appareil interrompra son fonctionnement seulement au terme du temps pré-défini de la minuterie.

Version avec hygrostat temporisé: Cette version permet le fonctionnement de l'appareil de façon automatique grâce à un hygrostat temporisé, alimenté par le raccord des bornes Let N (voir Fig. 6b). L'hygrostat fait fonctionner l'appareil quand le taux d'Humidité Relative excède le taux pré-défini et poursuit son fonctionnement jusqu'à ce que le taux d'humidité ne revienne en dessous de ce seuil. L'appareil arrêtera de fonctionner seulement au terme du temps pré-défini de la minuterie (l'hygrostat et la minuterie se règlent en agissant sur le trimmer - voir Fig. 5b). En outre, l'appareil peut commandé manuellement par l'intermédiaire d'un INTERRUPTEUR EXTERNE SPECIFIQUE (Fig. 6c) ou d'un INTERRUPTEUR DE LA LUMIERE (Fig. 6b), connecté à la borne T. Le fonctionnement manuel est indépendant de l'hygrostat et opère comme la version timer, , avec arrêt retardé. Le témoin lumineux indique que l'appareil est en fonctionnement.
