WStyle 100 - Ventilateur Wallair - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur hélicoïde (extracteur d'air)
Marque	Wallair
Modèle	WStyle 100
Utilisation principale	Extraction des mauvaises odeurs et de l'humidité en milieu domestique
Capteur de mouvement	Infrarouge, détecte les radiations corporelles
Minuterie intégrée	Oui, réglable par trimmer (Fig.6)
Diamètre de la bouche	100 mm
Installation recommandée	Intérieur, hauteur 2,3 m du sol, transversalement au passage
Alimentation électrique	Raccordement au réseau (vérifier plaque signalétique)
Interrupteur requis	Bipolaire, distance d'ouverture > 3 mm
Matériau du boîtier	Plastique (partie frontale démontable)
Nettoyage partie frontale	Chiffon sec ou humide, produit neutre ou eau
Nettoyage groupe moteur/turbine	À sec (pinceau ou chiffon), ne pas nettoyer les parties électroniques
Précautions de sécurité	Déconnecter l'alimentation avant nettoyage ; ne pas utiliser en présence de substances inflammables
Conformité	Directive EMC 89/336/CEE, norme CEI 64-8
Pièces de rechange	Utiliser exclusivement des pièces d'origine
Réparations	Confier à un professionnel qualifié (revendeur agréé, centre d'assistance)
Garantie	Non spécifiée dans la notice
Poids	Environ 0,5 kg (estimation)

FOIRE AUX QUESTIONS - WStyle 100 Wallair

Comment installer le ventilateur WStyle 100 ?

L'installation doit être effectuée par une personne qualifiée. Fixez l'appareil à l'aide des trous de Ø 6 mm (Fig.1) à une hauteur de 2,3 m du sol, dans un passage obligé. Raccordez au réseau via un interrupteur bipolaire avec une distance d'ouverture des contacts > 3 mm.

Comment régler le temps de minuterie ?

La minuterie est réglable via un trimmer situé sur le circuit (voir Fig.6). Tournez le trimmer pour augmenter ou diminuer la durée de fonctionnement après détection du mouvement.

Pourquoi mon ventilateur ne s'allume-t-il pas automatiquement ?

Vérifiez l'alimentation électrique et que l'interrupteur général est allumé. Assurez-vous que le capteur infrarouge n'est pas obstrué et qu'il n'y a pas de sources de chaleur ou de lumière dirigées directement sur lui. Si le problème persiste, contactez un professionnel.

Comment nettoyer le ventilateur ?

Avant le nettoyage, déconnectez l'alimentation. Nettoyez la partie frontale avec un chiffon sec ou humide (eau ou produit neutre). Le groupe moteur et la turbine doivent être nettoyés à sec avec un pinceau ou chiffon. Ne nettoyez jamais les parties électroniques.

Le ventilateur peut-il être utilisé dans une salle de bain ?

Oui, il est conçu pour l'extraction de l'humidité en milieu domestique, idéal pour toilettes et salles de bain. Assurez-vous que l'installation respecte les normes électriques en vigueur (distance des points d'eau).

Que faire si l'hélice ne tourne pas ?

Vérifiez qu'aucun obstacle ne bloque l'hélice. Si elle est libre et que l'appareil est sous tension mais ne tourne pas, faites appel à un professionnel qualifié.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Si le bruit devient excessif, vérifiez que l'hélice est bien fixée et qu'aucun corps étranger n'est présent. Un nettoyage du groupe moteur peut résoudre le problème.

Quel type d'interrupteur dois-je utiliser pour le raccordement ?

Utilisez un interrupteur bipolaire avec une distance d'ouverture des contacts d'au moins 3 mm, conformément aux normes de sécurité (CEI 64-8).

Puis-je installer le ventilateur près d'une source de chaleur ?

Non, installez-le loin de sources rapides de chaleur (thermo-ventilateurs, cheminées) et de sources de lumière directe, car cela pourrait perturber le capteur infrarouge.

Où puis-je trouver des pièces de rechange ?

Adressez-vous à un revendeur agréé ou au centre d'assistance Wallair. Utilisez exclusivement des pièces d'origine pour garantir le bon fonctionnement et la sécurité.

MODE D'EMPLOI WStyle 100 Wallair

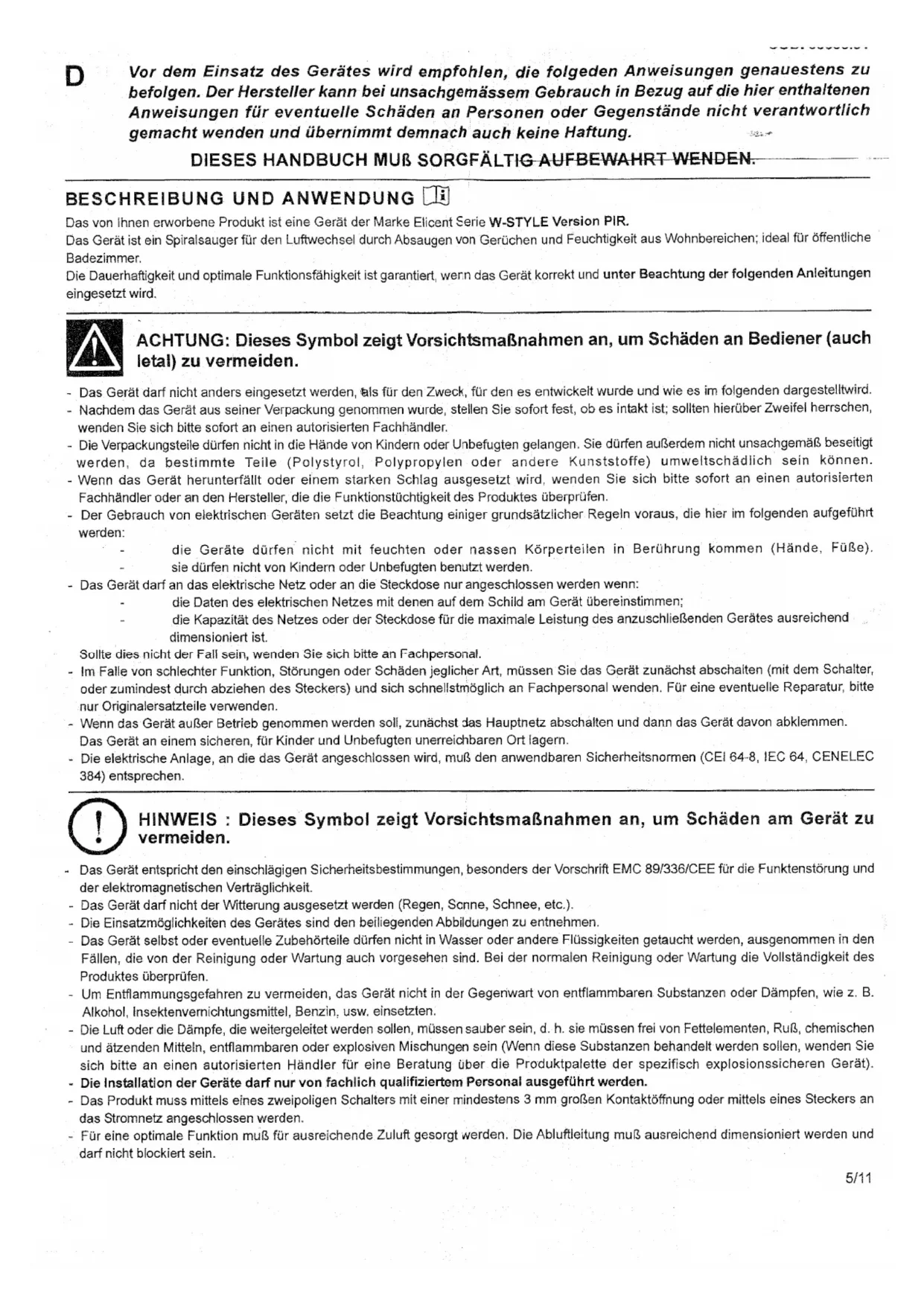

Le produit acheté est un appareil Elicent modèle W-STYLE PIR.

Le produit est un aspirateur hélicoide dont la fonction est l'extraction des mauvaises odeurs et de l'humidité en milieu domestique; idéal pour toilettes publiques.

Durée et fonctionnement optimum sont garantis si le produit est employé de façon correcte, en respect des instructions reportées ci-dessous.

ATTENTION: Ce symbole indique qu'il est nécessaire d'être prudent au cours de toutes les opérations de montage qui, si non exécutées de façon correcte, peuvent provoquer des blessures (même mortelles) aux personnes.

• Ne pas utiliser ce produit autrement que pour ce qu'il a été conçu (voir illustration page suivante).
• Après avoir déballé le produit, s'assurer qu'il est complet et en bon état; en cas de doute, s'adresser immédiatement à une personne ayant la qualification professionnelle voulue.
• Ne laisser aucune partie de l'emballage à la portée des enfants ou de personnes non responsables. Ne jeter aucune pièce risquant de nuire à l'environnement (polystyrène, plastique, etc).
• Si le produit tombe ou subit des chocs violents, s'adresser immédiatement à quelqu'un de qualifié (revendeur agréé, centre d'assistance ou fabricant) de façon à s'assurer que l'appareil fonctionne correcement.
• L'utilisation de tout appareil électrique implique le respect des quelques règles fondamentales indiquées ci-dessous:
  • L'appareil ne doit pas être touché avec des parties du corps humides ou mouillées (mains, pieds).
  • L'appareil ne doit pas être utilisé par les enfants ou des personnes non responsables.
• Ne raccorder le produit au réseau d'alimentation ou à la prise électrique que si:
• Les données du réseau électrique correspondent à celles qui sont indiquées sur la plaque.
  • La portée de l'installation ou de la prise est mesurée proportionnellement à la puissance maximale de l'appareil qu'on y branche.
  Dans le cas contraire, s'adresser à une personne ayant la qualification professionnelle appropriée.
• En cas de mauvais fonctionnement, d'anomalie ou de panne de toute nature qu'elle soit, mettre l'appareil hors service (en éteignant l'interrupteur ou, pour le moins, en le débranchant du réseau) et s'adresser le plus vite possible à quelqu'un de qualifié. En cas de réparation, exiger qu'on utilise des pièces de rechange d'origine.
• Si l'on décidé d'enlever l'appareil, éteindre l'interrupteur général et le déconnecter du réseau.
  Placer l'appareil dans un lieu sûr, hors de la portée des enfants et des personnes non responsables.
• Le système électrique auquel le produit est raccordé doit être conforme aux normes en vigueur en matière de systèmes électriques (CEI 64-8, IEC 64, CENELEC 384), dans leurs parties qui concernent l'application de nos appareils.

PRECAUTION: Ce symbole indique un avertissement relatif aux opérations qui peuvent provoquer des dommages au produit.

• Le produit est construit dans les règles de l'art et dans le respect des normes en vigueur en matière d'appareillage électrique.
• Le produit est conforme à la directive EMC 89/336/CEE pour la compatibilité électromagnétique.
• Ne pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil, neige, etc...).
• L'installation de l'appareil est visible dans les illustrations reportées dans les pages suivantes.
• Ne pas plonger le produit ou une partie de celui-ci dans de l'eau ou dans des liquides, à l'exception des cas prévus pour son nettoyage ou son entretien.
• Au cours du nettoyage ou de l'entretien ordinaire, contrôler l'état de l'appareil.
• Pour éviter tout risque d'incendie, éviter d'utiliser l'appareil en présence de substances ou vapeurs inflammables telles que les alcools, les insecticides, l'essence, etc...
• Le flux d'air ou de fumée que l'on désire expulser doit être propre et exempt d'éléments gras, de suie, d'agents chimiques et corrodants, et de mélanges inflammables ou explosifs (si l'on doit traiter ce type de substances, s'adresser à un revendeur agréé de façon à consulter la gamme spécifique aux antidéflagrants).
• L'installation de l'appareil doit être effectuée par des personnes ayant une qualification appropriée.
• Le raccordement au réseau électrique doit être effectué à l'aide d'un interrupteur de type bipolaire (au moins) et à une distance minimale d'ouverture des contacts supérieure à 3 mm.
• Pour que le fonctionnement de l'appareil soit optimal, ne boucher ni la prise d'air, ni l'envoi d'air en aucune manière.
• Pour que le produit fonctionne de façon adéquate, il est indispensable de garantir une entrée d'air (selon la Norme UNI CIG 7129).
• Si, dans le même local où est installé le produit, se trouve un appareil alimenté avec du combustible, (chauffe-eau, poêle au méthane, etc...) n'étant pas de type à proprement parler "étanche", il est nécessaire de s'assurer que l'entrée d'air garantisse une bonne combustion de ce dernier, afin d'en assurer le bon fonctionnement.
• L'appareil ne doit pas être utilisé comme activateur de chauffe-eau, de poêles, etc...
• L'appareil doit disposer d'une conduite à part (ne servant qu'à lui) ou être déchargé directement à l'extérieur.

FONCTIONNEMENT

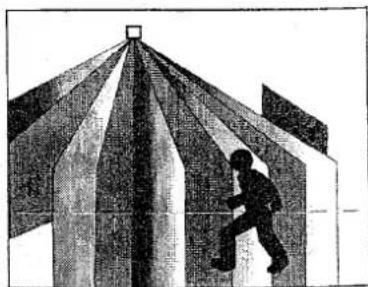

Cet appareil est un aspirateur hélicoide pour expulsion directe ou dans des conduits courts. L'aspirateur est pourvu d'un senseur de détection de mouvement à infra-rouges qui surveille constamment l'intérieur du local où il est positionné.

Le senseur reconnaît les radiations infra-rouges émises par un corps humain qui traverse la zone contrôlée et active automatiquement l'appareil.

Le circuit étant pourvu d'une minuterie (réglable par trimmer Fig.6), l'appareil ne s'éteindra que lorsque le timer aura conclu son cycle de fonctionnement.

NB: chaque fois que l'appareil est mis sous tension, il commence à fonctionner automatiquement et immédiatement et s'arrête après conclusion du cycle de fonctionnement du timer.

Adapté pour une installation:

• à l'intérieur des pièces domestiques
• dans les points de passage obligés
• transversalement au mouvement de passage
• à une hauteur de 2,3 m du sol
• éviter l'exposition directe aux rayons solaires
• Installer loin de :

• sources d'émission rapide de chaleur (thermo-ventilateurs, cheminées, lampes de grosses puissance ...)
• sources d'air froid (climatisateurs)
• sources de lumière orientées directement sur le senseur
  • barrières, obstacles (plantes, meubles...)

Avant de procéder à une quelconque opération de nettoyage ou d'entretien, déconnecter le produit en ouvrant l'interrupteur général du réseau ou l'interrupteur spécifique de sécurité de l'appareil.

NETTOYAGE ORDINAIRE

Nettoyer la partie frontale à l'aide d'un chiffon sec ou humide.

ENTRETIEN ET NETTOYAGE A EFFECTUER PAR UNE PERSONNE QUALIFIEE

• Démonter la partie frontale (Fig. 1).
• Nettover la partie frontale avec un produit neutre ou simplement avec de l'eau.
• Le nettoyage du groupe support moteur et turbine doit être fait exclusivement à sec, à l'aide d'un pinceau ou d'un chiffon.
• Les parties électroniques ne doivent pas être nettoyées.
• Durant l'opération de nettoyage, s'assurer que l'ensemble du groupe support moteur et turbine n'entre pas en contact avec un quelconque type de liquide ou solvant. Si cela devait arriver accidentellement, il est nécessaire de s'adresser à une personne ayant la qualification professionnelle appropriée avant d'assembler à nouveau l'appareil.

MOD.100

DEPANNAGE

PROBLEME	CAUSE POSSIBLE	TEST / INTERVENTION
Le ventilateur ne fonctionne pas	Absence de courant	Il faut s'assurer que l'appareil est mis sous tension.
L'hélice ne tourne pas		Il faut s'assurer que rien n'entrave son mouvement.

Dans tous les autres cas de figure s'adresser à une personne ayant la qualification professionnelle appropriée.

INSTALLATION - INSTALLATION - EINBAUHINWEISE - INSTALLATIE

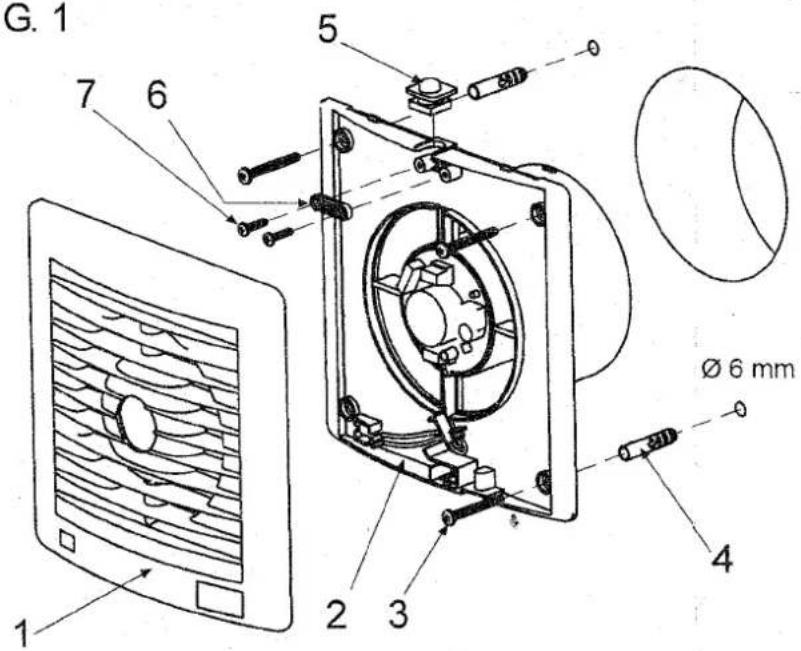

FIG. 1

G. 1 7 6 5 Ø 6 mm 1 2 3 4

FIG. 4

ATTENTION: Ce symbole n'est valable que dans l'Union européenne.

Le symbole reporté sur le produit ou l'emballage indique, au sens des Directives Européennes N° 2002/96/CE, 2002/95/CE et 2003/108/CE relatives à la limitation de l'utilisation de substances dangereuses et au traitement des Déchets d'Equipements Electriques et Electroniques (DEEE), que les produits électriques en fin de vie doivent faire l'objet d'une collecte spécifique. L'utilisateur est donc tenu, sous peine de sanctions prévues par la législation en vigueur, à se libérer de ses dêchets électriques auprès de décharges spécifiques.

La collecte différenciée permettra le recyclage des dêchets électriques et vise ainsi à réduire les effets négatifs sur l'environnement et la santé provoqués par la quantité de dêchets qui sont actuellement éliminés par le biais de décharges classiques. Pour de plus amples informations sur les centres de colecte, le traitement et le recyclage, contactez vos administrations locales et/ou régionales ou addressez-vous au point de vente où l'achat du produit a été effectué.

POUR LES PAYS HORS DE L'UNION EUROPEENNE.

Lorsque l'on souhaite éliminer ce produit, effectuer l'élimination conformément à la réglementation nationale applicable ou aux autres lois du pays en question, relatives au traitement des équipements électriques et électroniques obsolètes.
