Type de produit	Interphone vidéo
Marque	Vimar
Modèle	ELVOX 885ES
Alimentation	230 Vca, 50/60 Hz (35 W)
Consommation	0,128 A (modèle M832)
Dimensions (alimentation)	91,3 x 74 x 64,5 mm (HxLxP)
Température de fonctionnement	-5 °C à +55 °C
Protection	PTC (protection thermique)
Classe de protection	Classe II
Conformité	Directives BT, CEM, RoHS – EN 62368-1
Fonctions principales	Appel, conversation mains-libres, ouverture de gâche électrique
Installation	En saillie ou en boîtier d'encastrement (3 modules)
Câblage	Câble de 1 mm² jusqu'à 100 m
Distance max alimentation-postes extérieurs	10 m
Temporisation	12 Vca 0,8 A continue + 1 A intermittente (30 s ON / 180 s OFF)
Matériau du boîtier	Plastique
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par un technicien qualifié ; prévoir un interrupteur bipolaire
Pièces détachées	Contacter le service après-vente Vimar
Informations générales	Fabriqué par Vimar SpA, Italie
Accessoires inclus	Clé spéciale pour démontage plaque de rue
Type de montage	Mural

FOIRE AUX QUESTIONS - ELVOX 885ES Vimar

Comment installer l'alimentation de l'ELVOX 885ES ?

L'alimentation doit être installée dans un endroit sec et à l'écart de la poussière, par un technicien qualifié. Utilisez un interrupteur bipolaire accessible en amont. Raccordez les câbles 12 Vca aux bornes 3 et 4 du micro haut-parleur 930C.

Quelle est la distance maximale entre l'alimentation et le poste extérieur ?

La distance maximale est de 10 mètres. Utilisez du câble de 1 mm² jusqu'à 100 m de distance.

Comment ouvrir le portier pour l'installation ?

Insérez un tournevis à lame large dans la fente centrale du portier et tournez jusqu'au déclic d'ouverture. Fixez ensuite la vis supérieure (A) en laissant sortir 2 mm de tête.

Comment séparer la plaque de rue de la boîte à encastrer ?

Desserrez la vis inférieure avec la clé spéciale fournie, soulevez le bord inférieur de 2 cm, puis tirez la plaque vers le bas.

Comment accéder à l'étiquette porte-noms ?

Enlevez le porte-étiquette de la partie postérieure comme indiqué sur la figure de la notice.

Que faire si l'appareil ne répond pas aux appels ?

Vérifiez les connexions des câbles d'alimentation et de communication. Assurez-vous que l'alimentation est sous tension et que les distances de câblage ne sont pas excessives.

Comment nettoyer l'interphone vidéo ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Quelles sont les normes de conformité de l'ELVOX 885ES ?

L'appareil est conforme aux directives BT, CEM et RoHS, ainsi qu'aux normes EN 62368-1, EN 61000-6-1, EN 61000-6-3, EN 63000.

Puis-je utiliser une alimentation de tension différente ?

Utilisez uniquement l'alimentation prévue : 230 Vca (modèle M832) ou les variantes 120 Vca (M832.120) et 240 Vca (M832.240). D'autres tensions sur demande.

Comment commander la gâche électrique ?

Appuyez sur le bouton approprié sur le poste d'appartement après avoir soulevé le combiné ou en mode mains-libres.

MODE D'EMPLOI ELVOX 885ES Vimar

Les câbles d'alimentation (230V ou 240V) et les câbles de 12 Vca vont sur des conduites séparées des autres conducteurs pour éviter des phénomènes d'induction.

Les câbles de 12 Vca doivent être reliés directement aux bornes 3 et 4 du micro haut-parleur 930C.

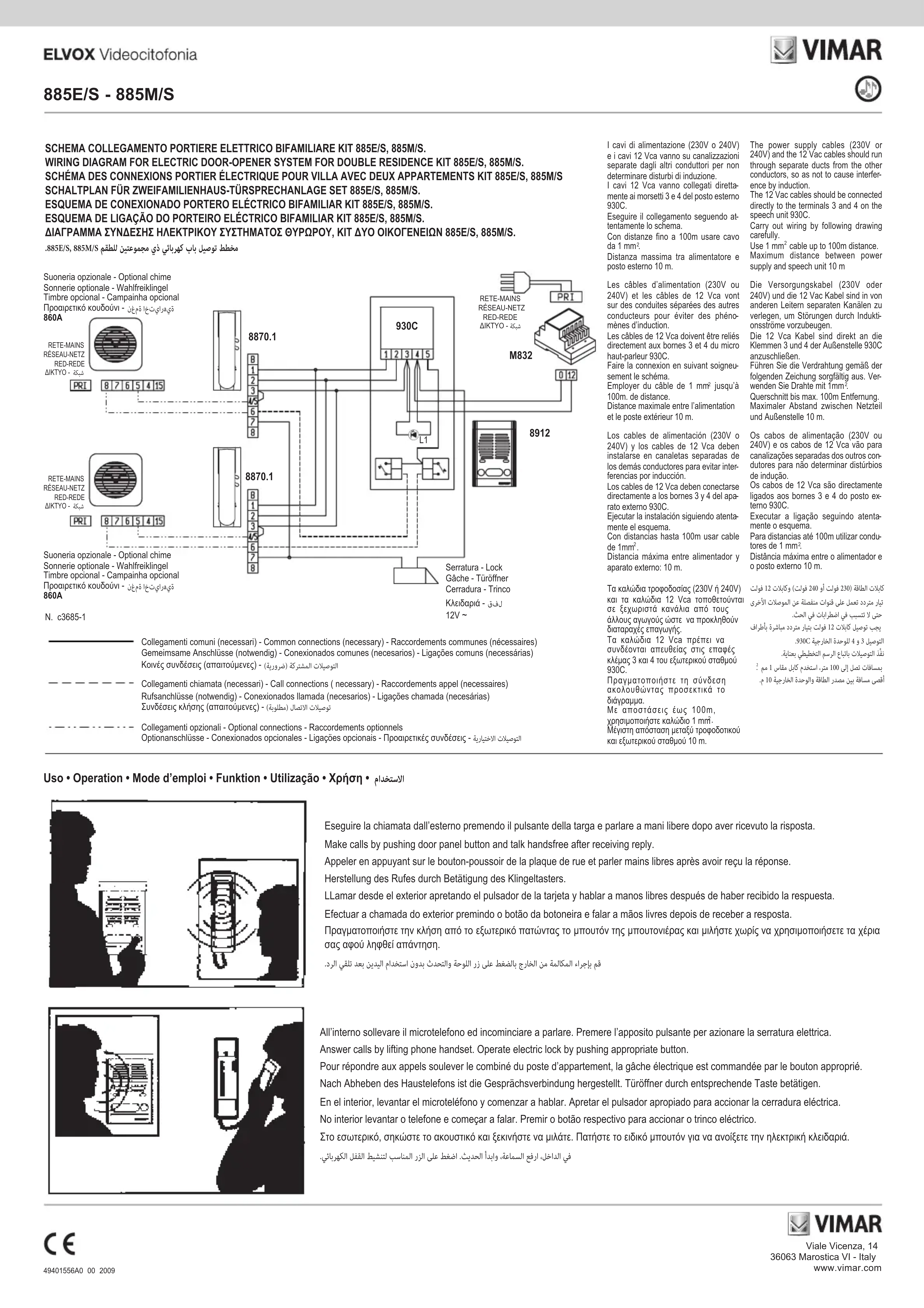

Faire la connexion en suivant soigneusement le schéma.

Employer du câble de 1 mm² jusqu'à 100m. de distance.

Distance maximale entre l'alimentation et le poste extérieur 10 m.

Appeler en appuyant sur le bouton-poussoir de la plaque de rue et parler mains libres après avoir reçu la réponse.

Pour répondre aux appels soulever le combiné du poste d'appartement, la gâche électrique est commandée par le bouton approprié.

- Installation en saillie ou en boîtier. Mural avec chevilles ou en boîtier d'encastrement 3 modules (Vimar V71303, V71703).

- Pour séparer le fond du portier du couvercle en introduisant un tournevis à lame large dans la fente centrale et le tourner jusqu'à l'obtention du déclic d'ouverture.

- Fixer la vis supérieure (A) dans la boîte à encastrement (ou cheville) laissant sortir la tête de vis de 2 mm. Accrocher le portier à la vis supérieure en utilisant le trou prévu à cet effet à l'arrière en le tenant contre la paroi et le tirant vers le bas. Terminer la fixation en logeant la vis inférieure (B) dans le trou prévu à cet effet.

Installer la plaque de rue sur boîte rectangulaire ou avec vis à goujouns.

Pour séparer la plaque de la boîte à encastrer suivre ces opérations:

1: Desserer la vis placée sur le bord inférieur de la plaque jusqu'à la butée en utilisant la clé spéciale fournie dans l'emballage.
2: Soulever de 2 cm le bord inférieur de la plaque en la tenant poussée vers le haut.
3-4: Enlever la plaque en la tirant vers le bas.

Extraction de l'étiquette porte

Pour acceder à l'étiquette porte-noms enlever le porte-étiquette de la partie postérieure comme le montre la figure.

M832 230V 12Vac M832.120 120V 12Vac M832.240 240V 12Vac
Caractéristiques
techniques
- Puissance 35 W
•Alimentation:
- 230 Vca 50/60Hz
- 120 Vca (M832.120)
50/60Hz
- 240 Vca (M832.240)
50/60Hz
(autres tensions sur demande)
•Consommationde
courant
- M832: 0,128 A
- M832.120: 0,272 A
- M832.240: 0,136 A
• Temporisation (cycles) et charge : (Bornes 12-0) 12 Vca 0,8A continue + 1A
intermittente 30 s ON 180 s OFF
- Occupe 4 modules de 17,5 mm
- Dimensions (HxLxP) :
91,3 x 74 x 64.5 mm
• l'empératurede fonctionnement
fonctionnement -5 °C + 55 °C (d'intérieur)
• Puissance dissipée : 6 W
• PRI : Protection via PTC
• □ Symbole pour la CLASSE II
Installation
• Installer l'alimentation dans un endroit sec et à l'écart de la poussière et des sources de chaleur.
• Pour faciliter les contrôles
et les mises au point, s'assurer que le lieu est facile d'accès.

M832 230V 12Vac M832.120 120V 12Vac M832.240 240V 12Vac

Le manuel d'instructions peut être téléchargé sur le site www.vimar.com

Consignes d'installation

• L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• Garantir les distances minimales nécessaires autour de l'appareil pour assurer un bonne ventilation.
• L'appareil ne doit pas être exposé à des égouttements d'eau ou à des éclaboussures.
• Installer le dispositif à une hauteur inférieure à 2 m.
• ATTENTION : Prévoir un interrupteur de type bipolaire auquel il sera facile d'accéder, avec séparation entre les contacts d'au moins 3 mm, en amont de l'alimentation.
• Le circuit d'alimentation doit être protégé contre les surcharges électriques par un fusible avec pouvoir de coupure nominal de 1500 A ou un interrupteur automatique de type C, à courant nominal inférieur ou égal à 16 A ou 20 A le cas échéant.

Conformité aux normes

• Directive BT
• Directive CEM
• Directive RoHS
  • Normes EN 62368-1, EN 61000-6-1, EN 61000-6-3, EN 63000
• Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.
• Les alimentations représentent une source SELV tout en respectant les conditions prévues par l'article 411.1.2.2 de la norme CEI 64-8 (éd. 2012).
