Gyspress Premium 10T Push Pull US - Machine à riveter GYS - Notice d'utilisation et mode d'emploi gratuit

Marque	GYS
Modèle	Gyspress Premium 10T Push Pull US
Type de produit	Machine à riveter pneumatique
Pression d'air max	110 psi (7,6 bar)
Effort de serrage max	100 kN (10 tonnes)
Poids de la riveteuse	4,1 kg
Bras standard HR110	Longueur 121 mm, ouverture 81 mm, profondeur 52 mm, poids 3 kg
Bras optionnel HR210	Longueur 236 mm, ouverture 81 mm, profondeur 140 mm, poids 5,4 kg
Bras optionnel HR310	Longueur 396 mm, ouverture 140 mm, profondeur 248 mm, poids 12,1 kg
Types de rivets supportés	Rivets auto-perçants (Punch Rivets) et Flow-Form
Épaisseur de tôle max	8,3 mm
Modes de fonctionnement	Manuel et Automatique
Sens de fonctionnement	Push (pousser) et Pull (tirer)
Réglage de la vitesse	Oui, via potentiomètre
Manomètre	Oui
Niveau sonore	LWA = 78 dB
Vibrations	Inférieures à 2,5 m/s²
Température d'utilisation	-10 à +40°C
Température de stockage	-20 à +55°C
Humidité max	50% à 40°C, 90% à 20°C
Altitude max	1000 m
Entretien	Nettoyage hebdomadaire, contrôle visuel périodique
Garantie (France)	2 ans pièces et main-d'œuvre
Accessoires inclus	Boîte de 300 rivets acier auto-perçants d'essai

FOIRE AUX QUESTIONS - Gyspress Premium 10T Push Pull US GYS

Comment régler la pression d'air sur la riveteuse Gyspress Premium 10T ?

Utilisez le réglage pression d'air (I-5) et surveillez le manomètre (I-6). La pression ne doit pas dépasser 110 psi. Ajustez en fonction du type de rivet et de l'épaisseur des tôles.

Quels types de rivets puis-je utiliser avec cette riveteuse ?

Cette riveteuse supporte les rivets auto-perçants (Punch Rivets) et les rivets Flow-Form. Elle est idéale pour tôles jusqu'à 8,3 mm d'épaisseur.

Comment changer le bras de rivetage ?

Placez le bras sur le nez de la riveteuse en alignant les repères (a). Insérez la goupille de blocage (I-8) dans l'orifice. Vérifiez qu'elle est propre et non endommagée. Vissez la rallonge fournie.

Que faire si le vérin n'avance pas ?

Vérifiez l'alimentation en air comprimé (pression entre 40 et 90 psi). Assurez-vous que le potentiomètre de vitesse n'est pas au minimum. Si le problème persiste, inspectez les joints ou les flexibles.

Comment extraire un rivet défectueux ?

Utilisez l'embout d'extraction et la matrice correspondante. Pour faciliter l'extraction, réalisez une empreinte avec l'outil de pointeau centreur (048379). En mode PULL, appuyez sur la gâchette pour retirer le rivet.

Comment nettoyer la riveteuse ?

Nettoyez-la au moins une fois par semaine avec des chiffons autonettoyants. N'utilisez pas d'eau ni de liquides inflammables. Déconnectez l'air comprimé avant tout entretien.

Quels accessoires sont disponibles pour cette riveteuse ?

Les accessoires incluent les bras HR210 et HR310 (option), un support riveteuse (054158), un chariot servante (054233), un capteur d'effort (062115), des adaptateurs pour rivets aveugles (063822, 077164, 064867).

Quelle est la pression d'air maximale à ne pas dépasser ?

La pression d'air maximale est de 110 psi (environ 7,6 bar). Ne jamais dépasser cette valeur pour éviter des dommages ou des blessures.

Comment utiliser le mode PULL ?

Le mode PULL sert à extraire les rivets ou à libérer le poinçon. Sélectionnez le mode PULL (I-7) et appuyez sur la gâchette. La force de traction est limitée à 20 kN.

Que faire en cas de fuite d'air ?

Vérifiez le flexible et les accouplements. Si des joints sont défectueux, contactez le fabricant pour une réparation. Remplacez les pièces endommagées avant d'utiliser l'outil.

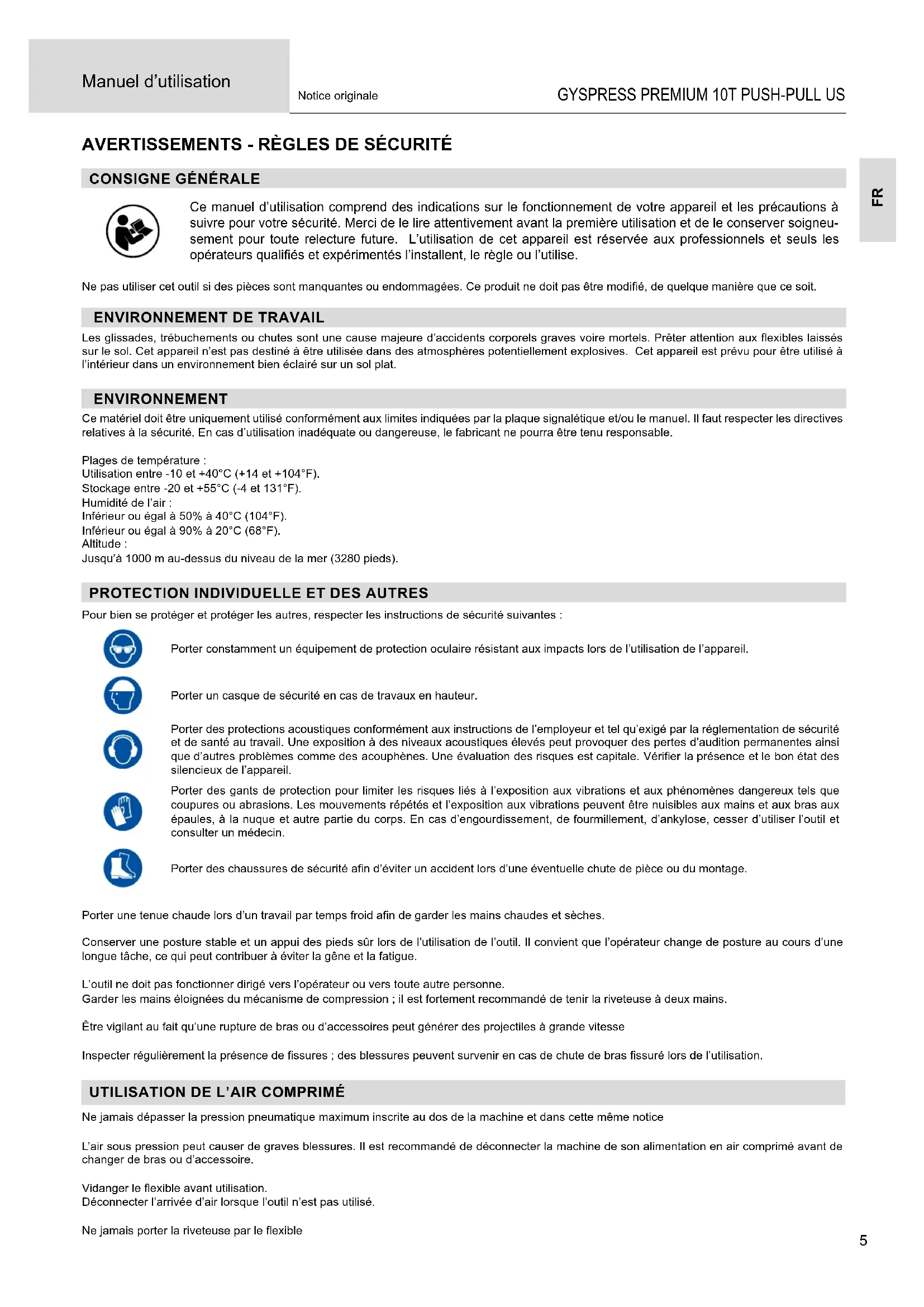

MODE D'EMPLOI Gyspress Premium 10T Push Pull US GYS

Ce manuel d'utilisation comprend des indications sur le fonctionnement de votre appareil et les précautions à suivre pour votre sécurité. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. L'utilisation de cet appareil est réservée aux professionnels et seuls les opérateurs qualifiés et expérimentés l'installent, le règle ou l'utilise.

Ne pas utiliser cet outil si des pièces sont manquantes ou endommagées. Ce produit ne doit pas être modifié, de quelque manière que ce soit.

ENVIRONNEMENT DE TRAVAIL

Les glissades, trébuchements ou chutes sont une cause majeure d'accidents corporels graves voire mortels. Prêter attention aux flexibles laissés sur le sol. Cet appareil n'est pas destiné à être utilisée dans des atmosphères potentiellement explosives. Cet appareil est prévu pour être utilisé à l'intérieur dans un environnement bien éclairé sur un sol plat.

ENVIRONNEMENT

Ce matériel doit être uniquement utilisé conformément aux limites indiquées par la plaque signalétique et/ou le manuel. Il faut respecter les directives relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Plages de température :

Utilisation entre -10 et +40°C (+14 et +104°F).

Stockage entre -20 et +55°C (-4 et 131°F).

Humidité de l'air :

Inférieur ou égal à 50% à 40°C (104°F).

Inférieur ou égal à 90% à 20°C (68°F).

Altitude

Jusqu'à 1000 m au-dessus du niveau de la mer (3280 pieds).

PROTECTION INDIVIDUELLE ET DES AUTRES

Pour bien se protéger et protéger les autres, respecter les instructions de sécurité suivantes :

Porter constamment un équipement de protection oculaire résistant aux impacts lors de l'utilisation de l'appareil.

Porter un casque de sécurité en cas de travaux en hauteur.

Porter des protections acoustiques conformément aux instructions de l'employeur et tel qu'exigé par la réglementation de sécurité et de santé au travail. Une exposition à des niveaux acoustiques élevés peut provoquer des pertes d'audition permanentes ainsi que d'autres problèmes comme des acouphènes. Une évaluation des risques est capitale. Vérifier la présence et le bon état des silencieux de l'appareil.

Porter des gants de protection pour limiter les risques liés à l'exposition aux vibrations et aux phénomènes dangereux tels que coupures ou abrasions. Les mouvements répétés et l'exposition aux vibrations peuvent être nuisibles aux mains et aux bras aux épaules, à la nuque et autre partie du corps. En cas d'engourdissement, de fourmillement, d'ankylose, cesser d'utiliser l'outil et consulter un médecin.

Porter des chaussures de sécurité afin d'éviter un accident lors d'une éventuelle chute de pièce ou du montage.

Porter une tenue chaude lors d'un travail par temps froid afin de garder les mains chaudes et sèches.

Conserver une posture stable et un appui des pieds sûr lors de l'utilisation de l'outil. Il convient que l'opérateur change de posture au cours d'une longue tâche, ce qui peut contribuer à éviter la gène et la fatigue.

L'outil ne doit pas fonctionner dirigé vers l'opérateur ou vers toute autre personne.

Garder les mains éloignées du mécanisme de compression ; il est fortement recommandé de tenir la riveteuse à deux mains.

Être vigilant au fait qu'une rupture de bras ou d'accessoires peut générer des projectiles à grande vitesse

Inspector régulièrement la présence de fissures ; des blessures peuvent survenir en cas de chute de bras fissuré lors de l'utilisation.

UTILISATION DE L'AIR COMPRIMÉ

Ne jamais dépasser la pression pneumatique maximum inscrite au dos de la machine et dans cette même notice

L'air sous pression peut causer de graves blessures. Il est recommandé de déconnecter la machine de son alimentation en air comprimé avant de changer de bras ou d'accessoire.

Vidanger le flexible avant utilisation.

Déconnecter l'arrivée d'air lorsque l'outil n'est pas utilisé.

Ne jamais porter la riveteuse par le flexible

REMPLACEMENT DES BRAS ET ACCESSOIRES

Utiliser uniquement les bras et accessoires recommandés par le fabricant.

BRUIT

Niveau de puissance acoustique pondéré : LWA = 78 dB

VIBRATION

Les émissions vibratoires sont inférieures au seuil imposé de 2,5 m/s².

MISE AU REBUT

En cas de mise au rebut de la machine, celle-ci ne doit pas être abandonnée dans la nature mais doit être portée dans un centre de recyclage agréé.

La riveteuse a été conçue spécialement pour la pose des principaux types de rivets utilisés et homologués dans la réparation automobile :

• Rivets auto-perçants «Punch Rivets»

- Rivets «Flow Form»

Idéale pour toutes les opérations de rivetage sur tôles (jusqu'à 8.3 mm d'épaisseur).

CARACTÉRISTIQUES TECHNIQUES

Poids de la riveteuse 4.1 kg

Pression du réseau d'air max 110 psi

Effort de serrage maximum 100 kN

MANIPULATION

Toutes les manipulations nécessaires à une utilisation correcte sont décrites dans cette notice. Il n'est pas permis d'avoir recours à des méthodes de travail qui ne sont pas explicitement autorisées par le fabricant GYS.

DESCRIPTION DU MATÉRIEL (I)

1- Bras en acier 7- Mode AUTO / MANUEL
2- Levier (PUSH / PULL) 8- Goupille de blocage
3- Gâchette 9- Axe vérin
4- Poignée 10- Réglage vitesse
5- Réglage pression d'air 11- Échappement d'air
6- Manomètre

BRAS DE RIVETAGE (II)

	HR110	HR210 (option)	HR310 (option)
Référence	063310	063327	063334
Longueur	121 mm	236 mm	396 mm
Largeur	50 mm	50 mm	50 mm
Hauteur	169 mm	215 mm	346 mm
Ouverture de l’étrier	81 mm	81 mm	140 mm
Profondeur de l’ouverture	52 mm	140 mm	248 mm
Poids	3 kg	5.4 kg	12.1 kg

option	HR210 + HR310 (livrés en valise)	064089
	Valise seule + mousses pour bras HR210 + HR310	077546

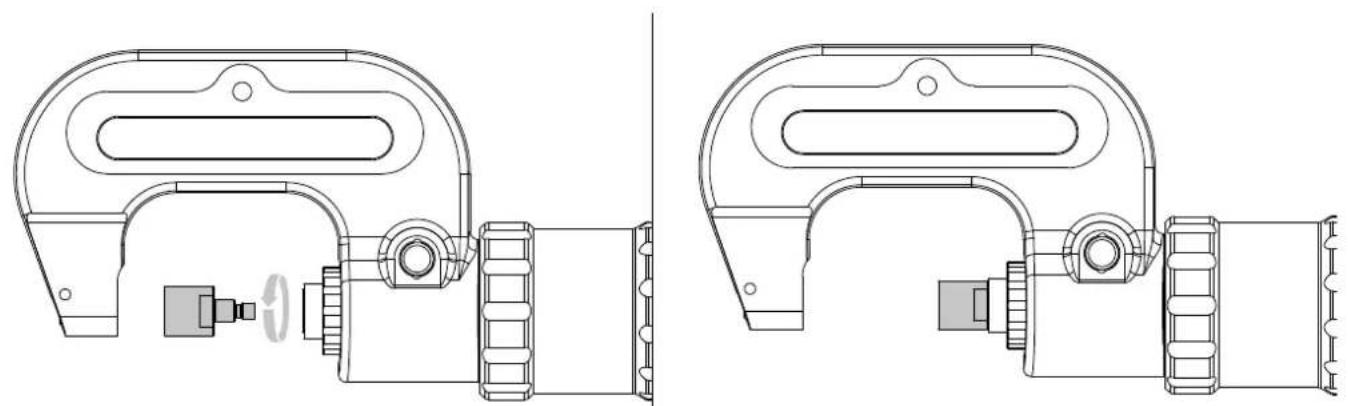

MISE EN PLACE D'UN BRAS

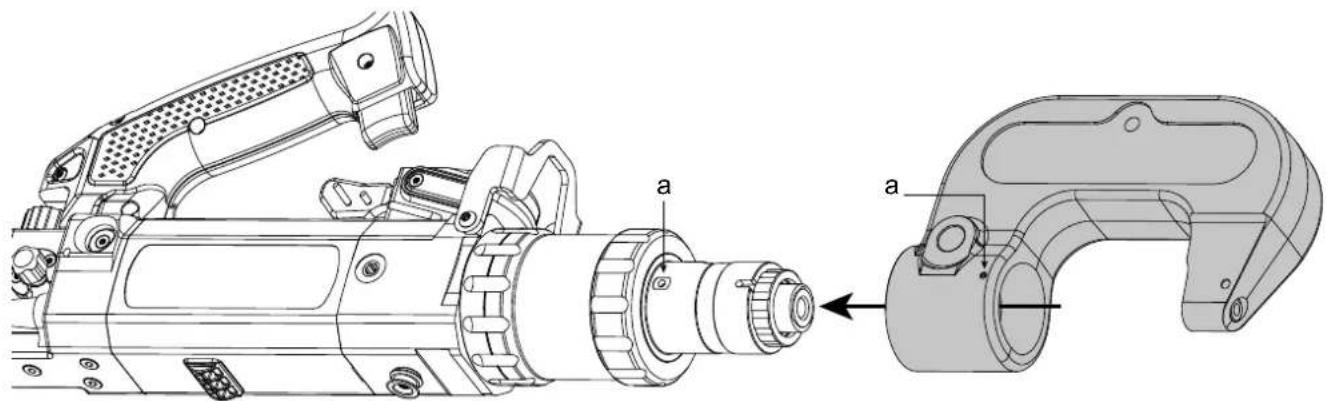

Placer le bras avec précaution sur le nez de la riveteuse en prenant soin d'aligner les 2 repères (a). Pour la mise en place de grands bras, il est conseillé de poser les bras à plat sur une table et d'amener le nez de la riveteuse dans l'orifice du bras.

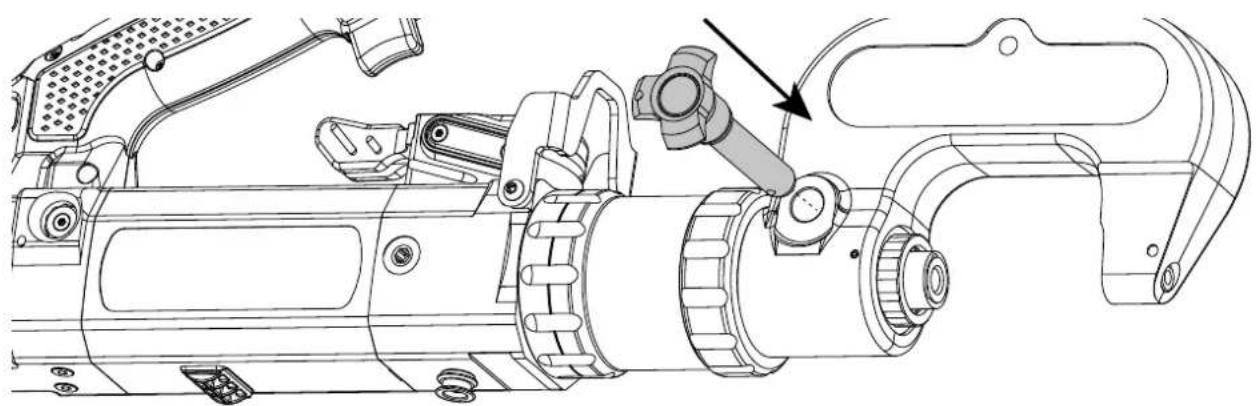

Lorsque le bras est placé sur la riveteuse, introduire la goupille de blocage (I-8) dans l'orifice. L'axe se verrouille automatiquement après son insertion et ne doit plus ressortir spontanément de l'orifice.

La goupille de blocage doit être propre et exempte de tout dommage. Ne pas utiliser de goupille défectueuse.

Visser la rallonge fournie avec le bras. La riveteuse est à présent opérationnelle.

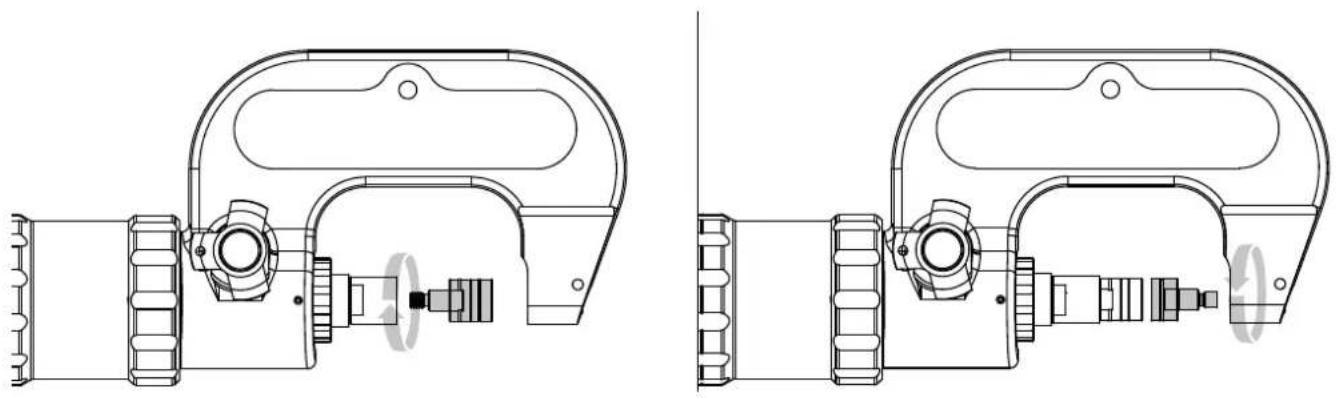

MONTAGE DES EMBOUTS

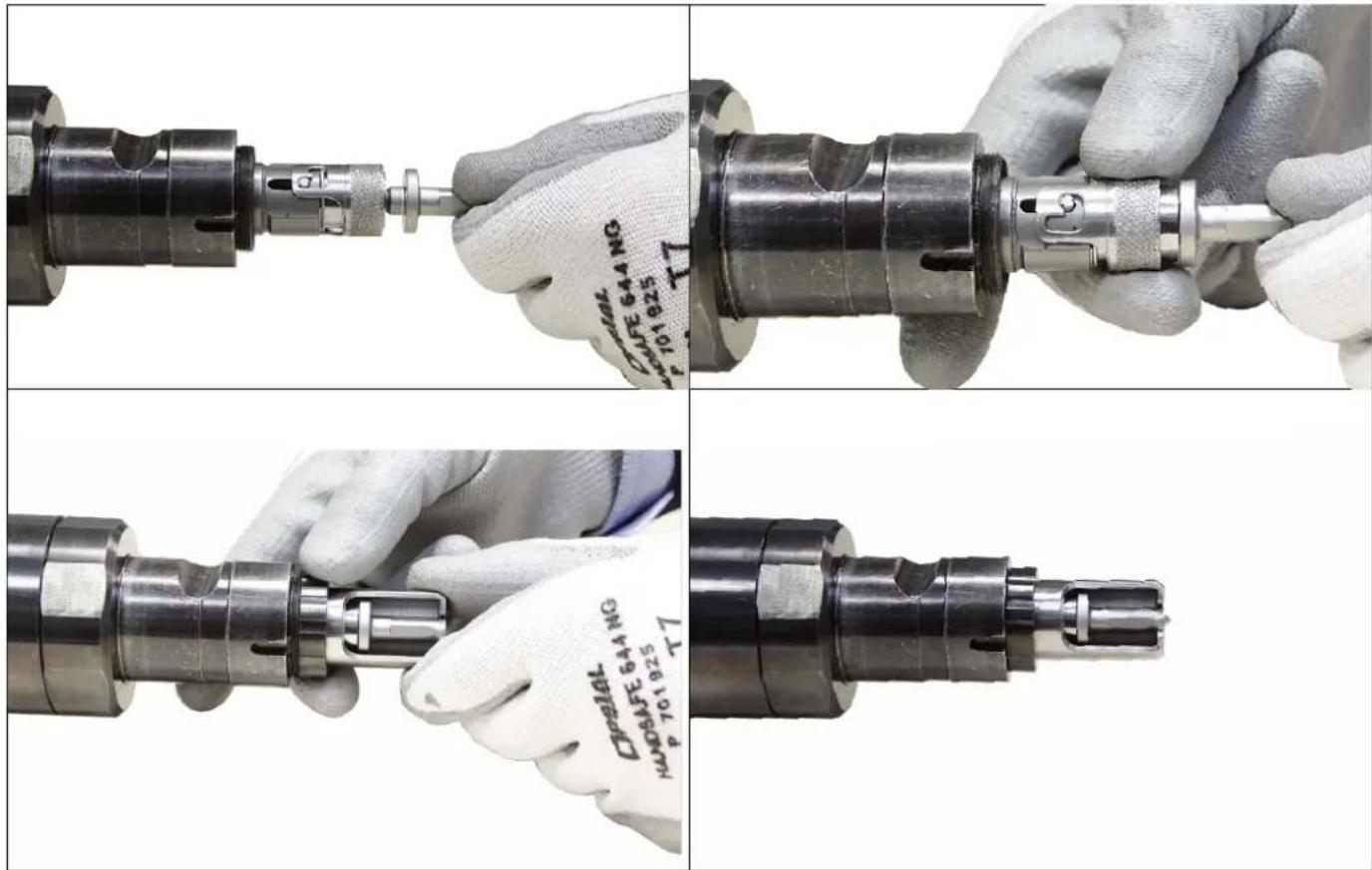

Visser le kit d'embouts requis pour la procédure de rivetage dans le support du bras. Avant chaque montage, vérifier que la matrice et le support rivet sont correctement associés (voir page 4) et serrés.

Une fois la matrice et le support poinçon mis en place, finir le serrage avec la clé spéciale fournie. Vérifier que les embouts tiennent bien en place après chaque procédure de rivetage. Un desserrage est dangereux et peut provoquer une détérioration de la riveteuse.

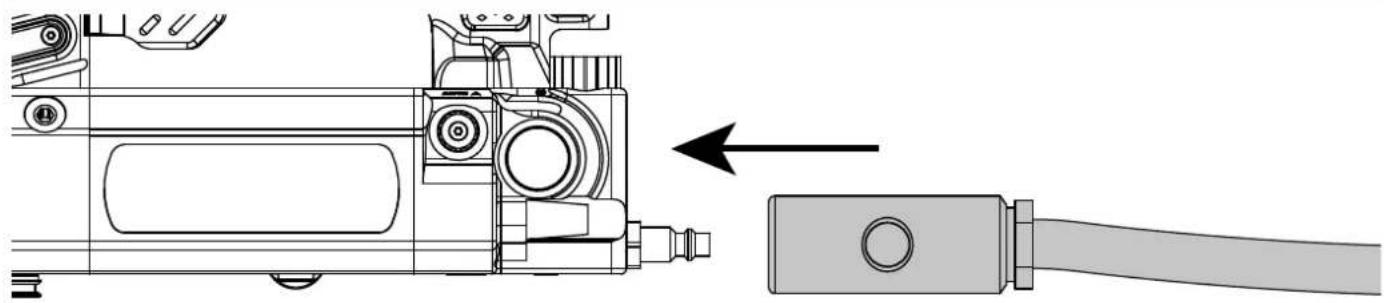

CONNEXION AIR COMPRIMÉ

Pression d'air max :

Veiller à ne pas dépasser la pression d'air d'utilisation maximale de 110 psi.

Air comprimé propre :

Veiller à n'utiliser que de l'air comprimé propre et sec pour alimenter la riveteuse. Humidité et impuretés peuvent entraîner des défaillances du fonctionnement et/ou des dégats sur l'appareil.

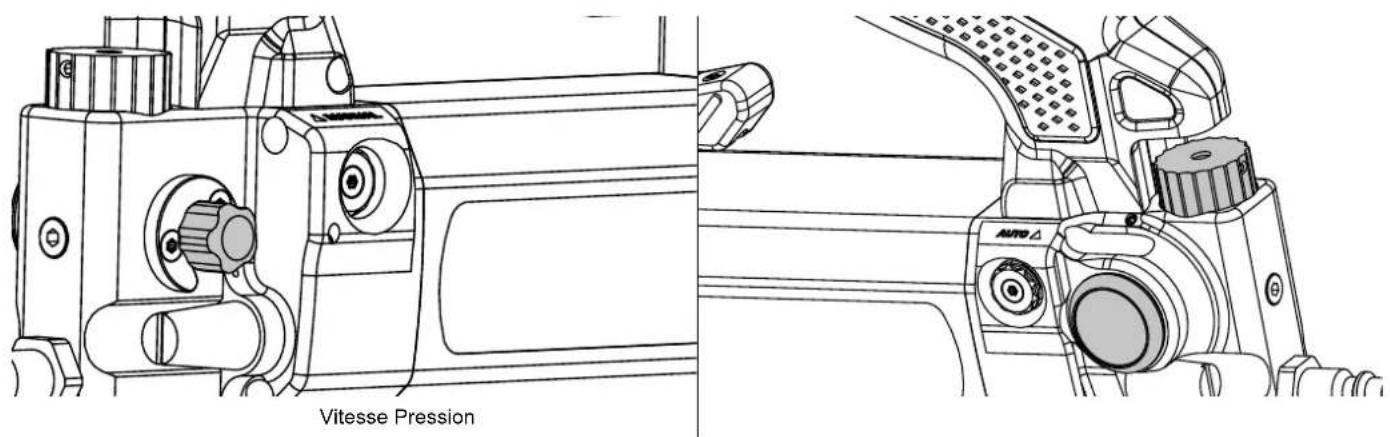

RÉGLAGE DE LA VITESSE ET DE LA PRESSION

L'utilisateur peut ajuster manuellement la vitesse d'avancement du vérin ainsi que l'effort de pose du rivet suivant le type de matériau à assembler afin d'éviter toute déformation des tôles. Pour régler la pression en fonction des matrices et matériaux, voir tableau en fin de notice.

Mode (AUTO / MANUEL) Levier (PUSH / PULL) Gâchette Action du vérin
MANUEL	PUSH Appuyée 0 > 100 kN
	PUSH Relâchée STOP
	PULL Relâchée
	PULL Appuyée 0 > 20 kN
AUTO	PUSH Appuyée 0 > 100 kN
	PUSH Relâchée
	PULL Relâchée
	PULL Appuyée 0 > 20 kN

La riveteuse est fournie avec une boite de 300 rivets acier auto-perçants (RAP) (ref. 048706). Ces rivets d'essai sont fournis pour permettre de tester la riveteuse et ne doivent en aucun cas être utilisés pour la réparation automobile.

POSE DE RIVETS AUTO-PERÇANTS

∅ 3.3 mm ∅ 5.3 mm

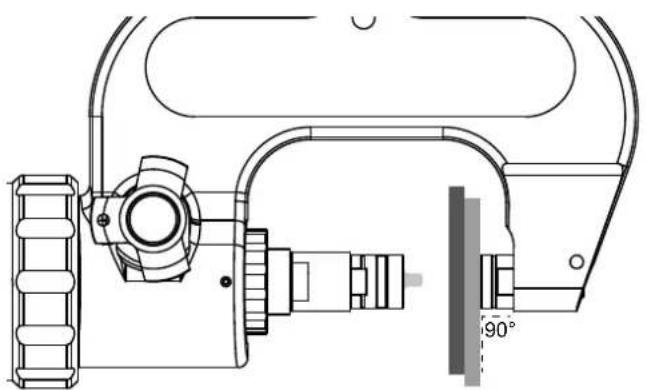

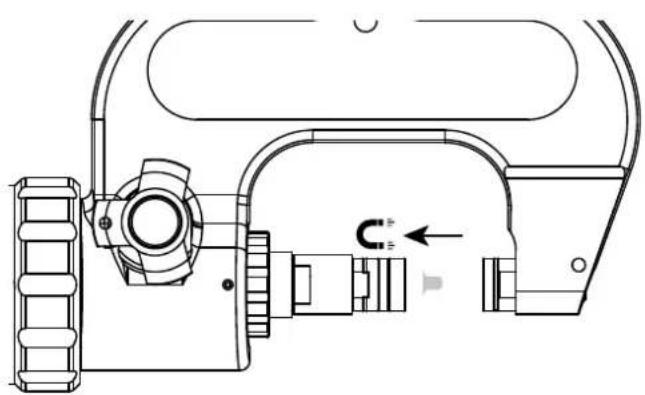

Lors de l'installation de rivets auto-perçants, contrôler l'assise des rivets. Les matrices ne doivent pas être endommagées car le rivetage pourrait poser problème.

Lors de chaque procédure de rivetage, il est impératif de veiller à ce que la matrice - et non le rivet lui-même - soit posée sur les tôles à assembler. Il est par ailleurs important de faire en sorte que le support poinçon soit positionné sur les tôles à assembler de manière à former un angle à 90°.

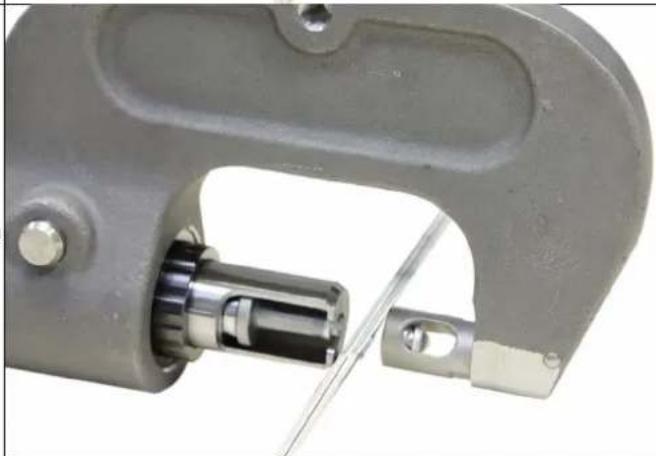

Pour poinçonner la tôle et calibrer des trous, il est nécessaire d'utiliser une matrice spécifique appelée dévêtisseur. Cette matrice permet de retenir la tôle lors de l'extraction du poinçon.

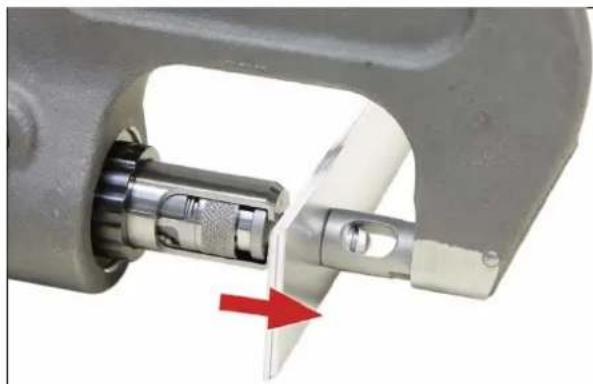

Après le poinçonnage, le poinçon est enfoncé dans les tôles à assembler. La tôle est libérée du poinçon et préparée pour le rivetage.

Si le poinçon ne ressort pas de la tôle, utiliser la fonction PULL de la riveteuse.

Sélectionner le mode PULL et appuyer sur la gâchette.

Une fois le poinçon sorti de la tôle, sélectionner le mode PUSH.

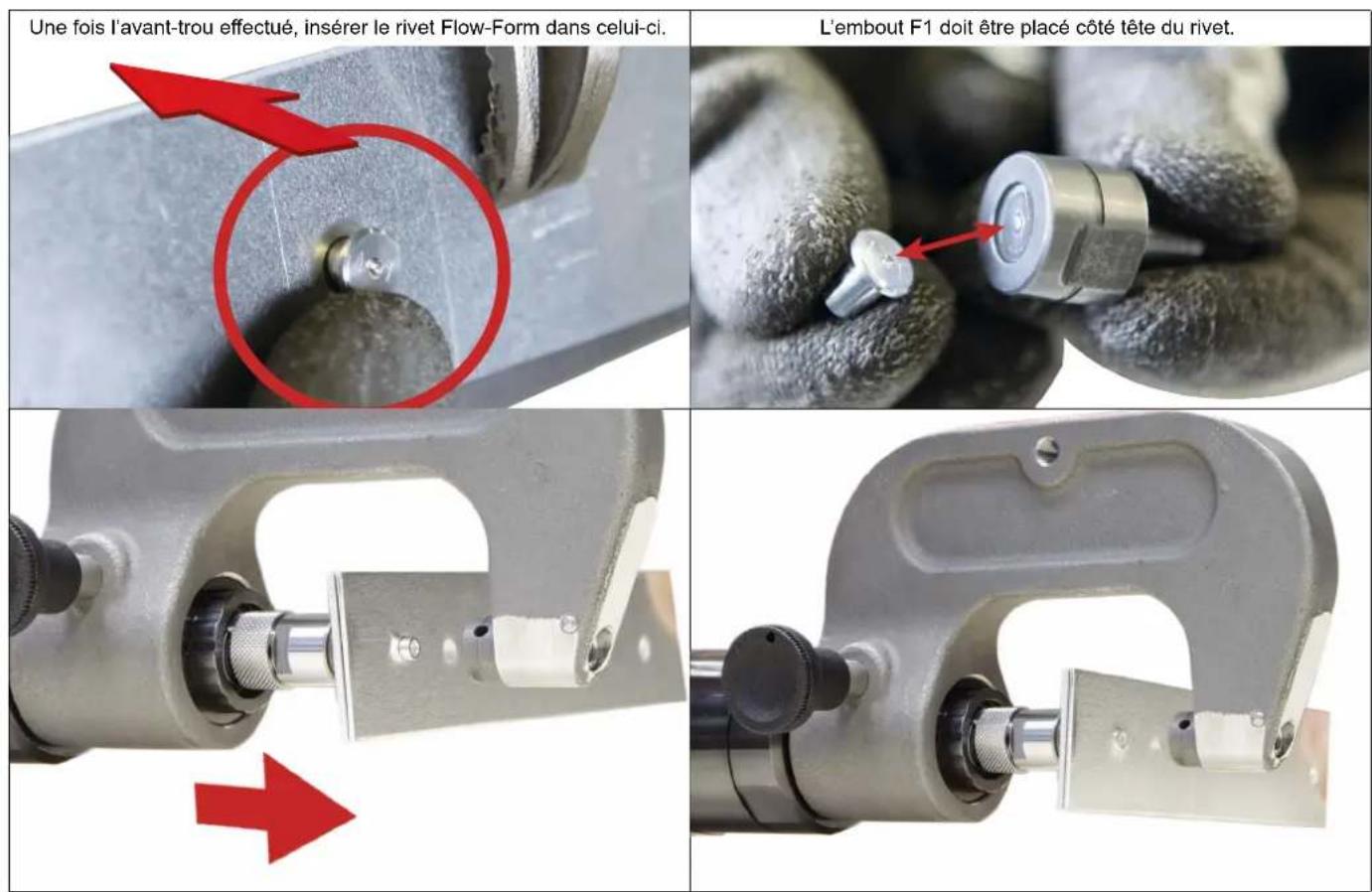

Avant d'envisager d'assembler des tôles avec des rivets Flow-Form, il est nécessaire de faire un avant-trou (voir la démarche ci-dessus).

La matrice F2 est munie d'un orifice d'évacuation pour les résidus de colle. Après chaque procédure de rivetage, retirer les résidus de colle sur tous les outils contaminés.

Rivet flow-form

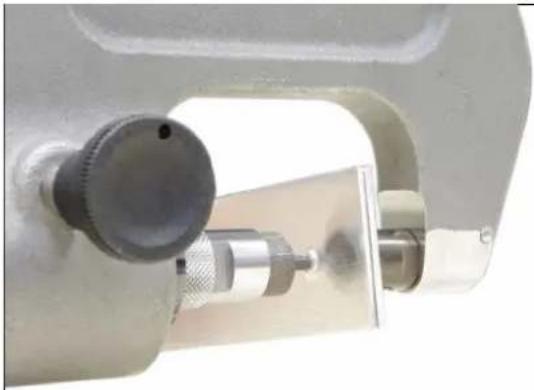

EXTRACTION DE RIVETS

Dans le cas de réparations de tôles de carrosserie, des rivets anciens ou défectueux doivent être retirés des tôles jointes. Pour éviter d'avoir à retirer ces rivets par perçage, l'embout d'extraction et sa matrice doivent être utilisés. Ils permettent en effet d'extraire les rivets en préservant les tôles.

Avant d'utiliser la riveteuse et pour faciliter l'extraction des rivets auto-perçants, il est possible de faire une empreinte sur le rivet avec l'outil de pointeau centreur (048379) afin que le poinçon d'extraction soit calé, par la suite, dans l'empreinte.

Si pendant l'extraction le rivet reste dans l'orifice de la matrice, souffler pour le faire tomber avant d'effectuer une autre extraction. Arrêter la progression de la pointe de la matrice dès que l'extraction du rivet est effectuée. Amener la pointe en bout de course peut générer des contraintes sur la pointe susceptible de la casser.

CONTRÔLES ET MAINTENANCE

La riveteuse ne nécessite pas de maintenance spéciale. Un simple contrôle visuel périodique est recommandé afin de prévenir toute panne ou défaillance éventuelle en cours d'utilisation.

Nettoyer la riveteuse au moins une fois par semaine afin d'éliminer toutes les poussières et les salissures qui pourraient dégrader le bon fonctionnement du produit sur le long terme. Utiliser des chiffons autonettoyants. Ne pas utiliser d'eau ni de liquides inflammables ou corrosifs.

Lors des opérations d'entretien, l'alimentation en air comprimé doit être déconnectée de l'appareil.

Le tableau ci-dessous indique les anomalies pouvant être observées lors de l'utilisation de l'outil. Si le problème rencontré ne figure pas dans le tableau ci-dessous, cesser d'utiliser l'outil et contacter immédiatement votre revendeur pour connaître la démarche à suivre.

ANOMALIES CAUSES	REMÈDES
La riveteuse ne fonctionne pas.	L'air n'est pas branché. Connecter l'air comprimé.
	Pas assez d'air comprimé. Vérifier l'alimentation en air comprimé.
	L'air comprimé n'est pas correctement réglé. Régler l'air comprimé entre 40 et 90 psi.
	Le potentiomètre de vitesse est réglé au minimum. Régler la vitesse de pose.
Le rivet n'est pas placé correctement.	Mandrin ou matrice défectueux. Remplacer le mandrin ou la matrice.
	Présence de résidus de colle sur le mandrin ou dans la matrice.	Nettoyer la colle.
	La pression de pressage n'est pas suffisante.	La pression de l'air est trop faible ou n'est pas bien réglée.
	Longueur du rivet erronée. Respecter les instructions du constructeur.
Air, défaut d'étanchéité.	Flexible défectueux. Remplacer le flexible.
	Accouplements défectueux. Remplacer l'accouplement.
	Joints défectueux. Réparation par le fabricant.

Support riveteuse pour changements d'accessoires 054158
Chariot servante 054233
Chariot servante + support 055391
Capteur d'effort 062115
Adaptateur 24 kN pour rivets aveugles	Standard	063822
	Compact	077164
Adaptateur 50 kN pour rivets aveugles		064867

Retrouvez tous les accessoires et matrices pour riveteuse sur www.gys.fr.

CONDITIONS DE GARANTIE FRANCE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main-d'œuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
• L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat daté (ticket de sortie de caisse, facture....)
• une note explicative de la panne.
