EGSP 147971 E - Lave-vaisselle AMICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Amica
Modèle	EGSP 147971 E
Capacité	12 couverts (selon norme EN 60436)
Largeur	59,8 cm (598 mm)
Profondeur	57,0 cm (570 mm)
Alimentation électrique	220-240 V ~ 50 Hz, fusible 10-16 A
Pression d'eau	0,03 MPa (min) – 1 MPa (max)
Programmes de lavage	Intensif, ECO, 90 min
Fonctions spéciales	Demi-charge, Séchage supplémentaire, Départ différé (3h/6h/9h)
Réglage de la dureté de l'eau	6 niveaux (H1 à H6)
Réglage du produit de rinçage	5 niveaux (D1 à D5)
Capacité du réservoir de sel	1,5 kg
Système de filtration	Filtre à grosses et petites particules
Bras d'aspersion	Supérieur et inférieur amovibles
Sécurité	Aquastop (sur certains modèles), verrouillage enfants
Garantie	Selon carte de garantie fournie
Pièces détachées	Disponibles 7 à 10 ans selon règlement UE 2019/2022
Installation	Encastrable, pieds réglables (hauteur max 50 mm)
Poids	Environ 45 kg (estimation)

FOIRE AUX QUESTIONS - EGSP 147971 E AMICA

Comment régler la dureté de l'eau ?

Ouvrez la porte, mettez l'appareil en marche. Dans les 60 secondes, maintenez enfoncée la touche Départ/Pause pendant plus de 5 secondes. Appuyez ensuite sur cette touche pour sélectionner le niveau (H1 à H6) adapté à votre dureté. Terminez en appuyant sur la touche d'alimentation.

Comment remplir le réservoir de sel ?

Retirez le panier inférieur, dévissez le couvercle du réservoir à sel. Versez environ 1,5 kg de sel spécial lave-vaisselle à l'aide de l'entonnoir fourni. Remplissez complètement d'eau, puis refermez. Lancez immédiatement un programme court pour éviter la corrosion.

Que faire si le lave-vaisselle affiche le code d'erreur E1 ?

Le code E1 indique un remplissage d'eau trop long. Vérifiez que le robinet d'arrivée d'eau est ouvert, que le tuyau n'est pas plié ou obstrué, et que la pression d'eau est suffisante (min 0,03 MPa).

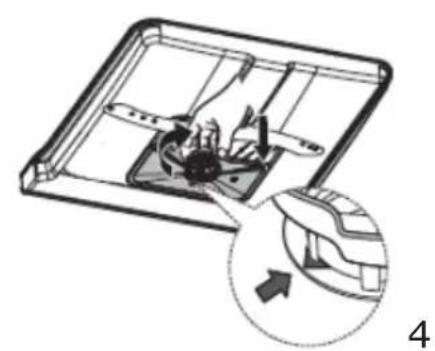

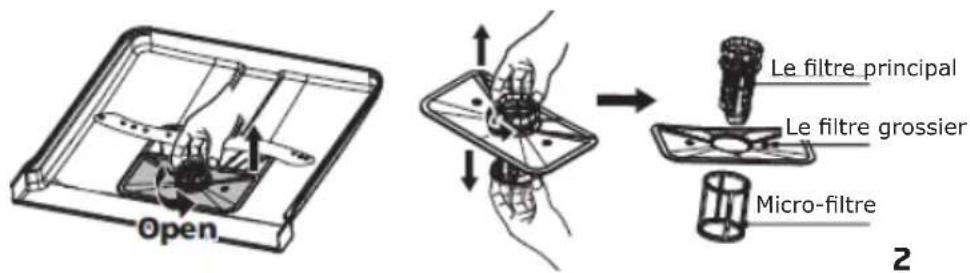

Comment nettoyer les filtres ?

Tournez le filtre à grosses particules vers la gauche pour le dévisser et retirez-le. Séparez les filtres, rincez-les à l'eau courante avec une brosse souple. Remontez en sens inverse et vissez à droite sans forcer. Ne jamais faire fonctionner l'appareil sans filtres.

Comment utiliser la fonction départ différé ?

Sélectionnez un programme, puis appuyez sur la touche Départ différé pour choisir un délai (3h, 6h ou 9h). Le voyant correspondant s'allume. Fermez la porte ; le lavage démarrera après le délai choisi.

Que faire si la vaisselle n'est pas sèche ?

Vérifiez que le doseur de produit de rinçage est rempli et réglez-le sur un niveau plus élevé (D4 ou D5). Utilisez la fonction Séchage supplémentaire si disponible. Assurez-vous que le programme sélectionné comporte une phase de séchage.

Puis-je utiliser des pastilles tout-en-un ?

Oui, mais pour de meilleurs résultats, remplissez quand même le réservoir de sel et le doseur de produit de rinçage. Réglez la dureté de l'eau sur le niveau le plus bas (H1) et la quantité de rinçage sur D1. Suivez les recommandations du fabricant de pastilles.

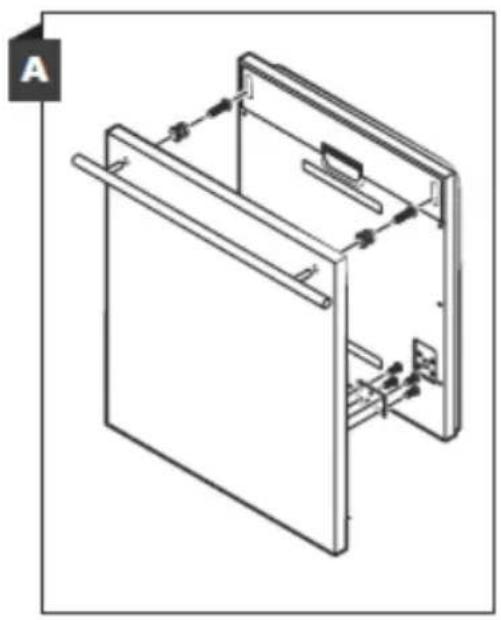

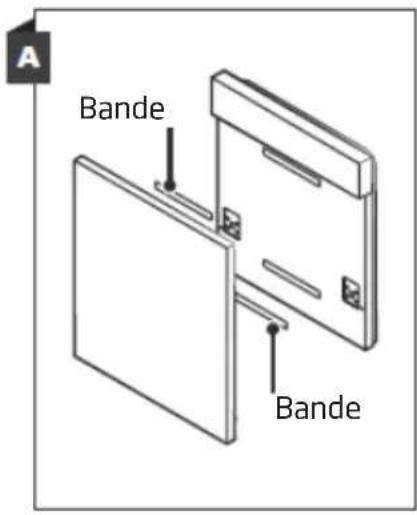

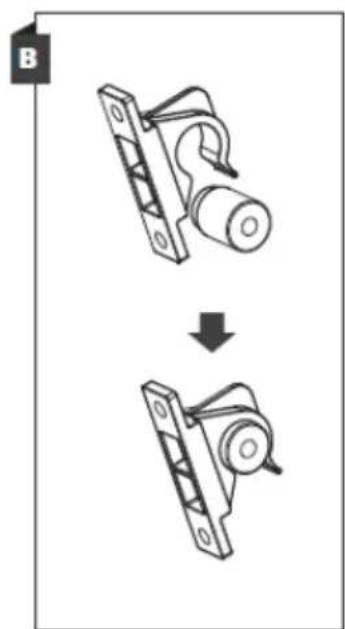

Comment installer la porte de l'armoire sur le lave-vaisselle encastrable ?

Fixez les crochets sur la porte en bois, puis accrochez-la sur la porte du lave-vaisselle. Vissez les boulons de fixation. Ajustez la tension du ressort à l'aide d'une clé hexagonale pour que la porte reste horizontale en position ouverte.

Que faire en cas de fuite d'eau ?

Vérifiez que le lave-vaisselle est bien de niveau (réglez les pieds). Assurez-vous que les raccords de tuyaux sont serrés. Si la fuite persiste, contactez le service après-vente. Ne pas utiliser l'appareil tant que la fuite n'est pas résolue.

Comment démarrer un programme de lavage ?

Chargez la vaisselle, versez le détergent dans le compartiment prévu. Branchez l'appareil et ouvrez le robinet d'eau. Ouvrez la porte, appuyez sur la touche Alimentation, sélectionnez le programme souhaité, puis fermez la porte. Le cycle démarre automatiquement.

MODE D'EMPLOI EGSP 147971 E AMICA

CODE DE L'ERREUR 107

NETTOYAGE ET ENTRETIEN 108

NETTOYAGE DES SURFACES EXTERIEURES 108

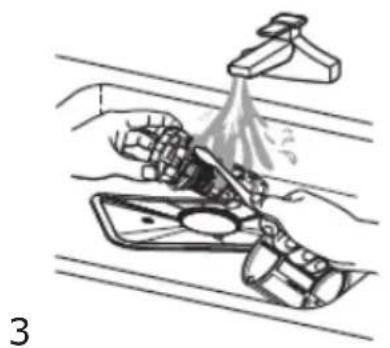

NETTOYAGE DES SURFACES INTERIEURES 108

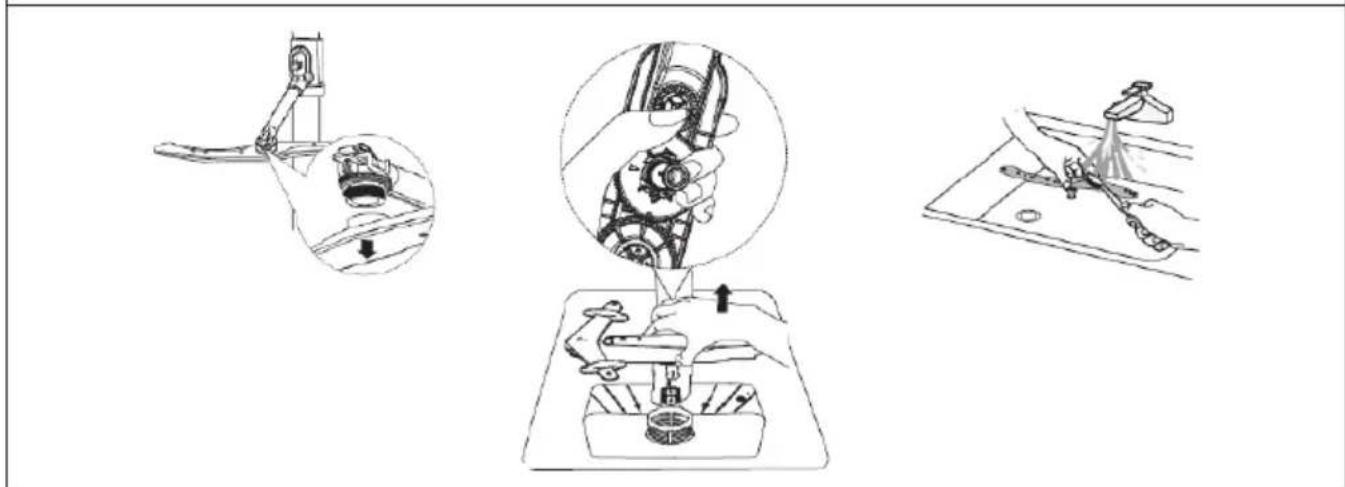

BRAS D'ASPERSION 109
NETTOYAGE DU LAVE-VAISSELLE 110

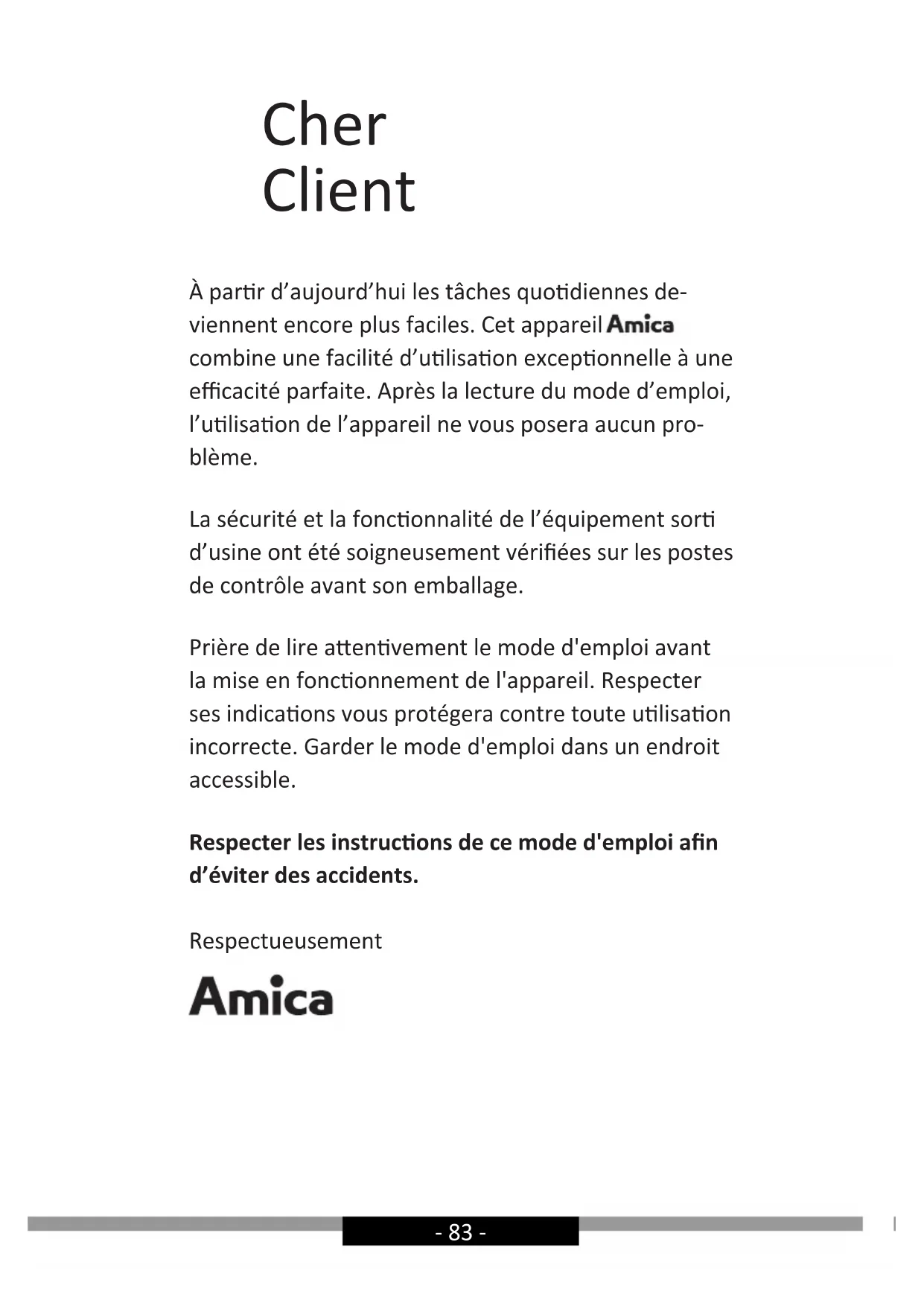

À partir d'aujourd'hui les tâches quotidiennes deviennent encore plus facies. Cet apparéil Amica combine une capacité d'utilisation exceptionnelle à une efficacité parfaite. Àpres la lecture du mode d'emploi, l'utilisation de l' apparéil ne vous posera aucun problème.

La sécurité et la fonctionnalité de l'équipement sorti d'usine ont été soignement vérifiées sur les postes de contrôle avant son emballage.

Prière de dire attentivement le mode d'emploi avant la mise en fonctionnement de l'appareil. Respecter ses indications vous protégera contre toute utilisation incorrecte. Garder le mode d'emploi dans un endroit accessible.

Respecter les instructions de ce mode d'emploi afin d'éviter des accidents.

Respectueusement

Amica

INDICATIONS CONCERNANT LA SECURITÉ D'UTILISATION

Avant l'installation

• Vérifier si l'appareil n'est pas endommagé suite au transport. Ne jamais installer ni utiliser un appareil endommagé. En cas de doutes, contacter le vendeur.

• Avant de brancher le lave-vaisselle à une prise d'alimentation électrique et de l'utiliser, veuillez tire attentivement le mode d'emploi et d'installation. Les recommandations qui s'y trouvent permettront d'éviter le risque de dommages corporels et d'endommagements de l'appareil. La documentation du lave-vaisselle doit être conservée dans un endroit sur pour permettre une utilisation correcte du lave-vaisselle et des éventuelles consultations.

• Leprésent mode d'emploi s'applique à différents apparêils et certaines des fonctions décrites peuvent ne pas concerner votre apparéil.

Avant la première utilisation

• Voir les remarques concernant

• l'installation (ci-dessous).

• Charger un électricien qualifié de réaliser l'installation de la mise à la terre.

• Le fabricant n'est pas responsable des dommages dus à l'utilisation d'un apparéil qui n'est pas mis à la terre.

• Avant demettre en marche l'appareil, vérifier si les données sur la plaque signalétique correspondent au circuit d'alimentation local.

• Débrancher l'alimentation du lave-vaisselle lors de son installation.

• Toujours utiliser la fiche d'origine fournie avec l'appareil.

• Ne pas brancher l'appareil à l'alimentation à l'aide d'une rallonge. Les rallonges n'assurent pas une sécurité suffisante (elles peuvent par exemple se surchauffer).

• Àprous l'installation la fiche doit être facilement accessible.

Sécurité des enfants

• Cet équipement peut être utilisé par des enfants

âgés d'au moins 8 ans, par des personnes dont les capacities physiques, mentales sont réduites, et par des personnes n'ayant pas d'expérience ni connaissance de l'appareil, si la surveillance ou les instructions concernant l'utilisation de l'équipement d'une manière sure sont assures, de sorte que les risques y associés soient comprehensibles. Les enfants ne devraient pas jouer avec l'appareil. Les enfants sans surveillance ne devraient pas être autorisés à effectuer le nettoyage et l'entretien de l'appareil.

• En l'absence de personnes responsables, les enfants de moins de 3 ans doivent être tenus élognés de l'appareil.
• Ne pas permettre aux enfants de jouer avec l'aparreil.
• Les détergents utilisés avec les lave-vaiselles peuvent être corrosifs pour les yeux, la bouche et la gorge. Lire les recommendations de sécurité fournies par les fabricants des détergents.
• Ne jamais laisser les enfants sans surveillance quand l'appareil est ouvert. Des résidus de déterments peuvent s'y trouver.
• L'eau du lave-vaisselle n'est pas potable. Risque de lésions dues aux produits caustiques.
• Faire attention en ouvrant la porte lorsqu'un programme est activé, car l'eau est à une très haute température.
• Toujours placer les objets longs et tranchants/ pointus (par exemple les fourchettes, les couteaux) dans le panier à couverts, la pointe vers le bas ou à plat sur le panier d'en haut, afin d'eviter des blessures eventuelles.

Utilisation quotidienne

N'utiliser l'appareil qu'a domicile pour laver la vaisse.
- Ne pas utiliser dans l'appareil des solvants chimiques ; il existe un risque d'explosion.
- Ne pa's s'asseoir ni se tenir debout sur la porte

ouverte, ne pas placer d'objets dessus. L'appareil peut se renverser.

• Ne pas ouvrir la porte quand l'appareil est en marche. L'eau ou la vapeur chaudi peuvent s'en échapper.
• Ne pas laisser la porte ouverte car cela peut etre dangereux..
• Le lavage de la vaisse dans un lave-yaisse destiné à l'usage menager consomme généralement moins d'énergie et d'eau que le lavage à la main.

En cas de problèmes

• Demander la réparation ou la modification de l'appareil uniquement à un personnel qualifié du service de maintenance.
• En cas de problèmes ou durant les réparations, débrancher l'alimentation :
• Debrancher l'appareil en retardant la fiche,
  couper le fusible.
• Ne pas tirer par le cable, tirer par la fiche. Couper l'arrivée d'eau.

Recommendations

Le chargement du lave-vaisse destiné à l'usage menager, conformément à la capacité indiquée par le fabricant, permet d'économiser de l'énergie et de l'eau.
- Pour economiser l'énergie et l'eau, avant de placer la vaisselle dans l'appareil, la rincer pour eliminer les restes des repas. Mettre en marche le lave-vaisselle complètement rempli.
- Ne pas placer dans l'appareil de vaisselle avec les restes de nourriture.
- Enclencher le programme de prélavage seulement en cas de besoin.
- Placer les彈, les verres et les tasses, le fond vers le haut.
- Ne pas placer dans l'appareil de vaisselle qui n'est pas destinée à être lavée dans un lave-vaisselle, ne pas surcharger le lave-vaisselle.
- Il n'est pas recommandé de rincer avant la vaisse l'ou la main, car ceci augmente la consommation de l'énergie et de l'eau.

La vaisselle qui n'est pas destinée à être lavée dans un lave-vaisselle

• Les cendriers, résidus de bougies, pâtes de net

toyage, peintures, substances chimiques, alliages ferreux ;

• Les fourchettes, cuillères etouteaux avec des poignées en bois, en corne, en ivoire ou en nacre ; les éléments collés, les objets contenant des résidus de produits abrasifs, d'acides ou de bases.
• La vaisse en plastique qui ne résiste pas aux températures élevées, les recipients en cuivre ou en étain;
• Les objets en aluminium et en argent (ils peuvent se decolorer ou doivent mat).
• Certains types de verre délicat, la porcelainine avec décorations car ils se décolorent même après le premier lavage; le cristal car, avec le temps, il perd de son éclat, les couverts collés qui ne résistant pas aux températures élevées, les coupes en cristal au plomb, les planches à découvert, les objets en fibres synthétiques;
• Les objets absorbants comme les éponges ou les serviettes de cuisine ne sont pas destinés à être lavés dans le lave-vaisselle.
• A l'avenir, avant l'achat de la vaisselle, vérifier si elle est destinée à être lavée dans un lave-vais-selle.
• La période minimale ou les pieces de rechange indis dispensables à la réparation de l'appareil sont accessibles est de 7 à 10 ans, selon le type et la destination de la piece de rechange. Cette période est conformé au règlement (UE) 2019/2022 de la Commission.
• La liste des pieces de rechange et la méthode de commande sont disponibles sur les sites web du fabricant, de l'importateur ou du représentant/agreeé.
• Retrouvez plus d'informations sur le produit dans la base de données européenne EPREL à l'adresse https://eprel.ec.europa.eu. Vous pouvez obtenir les informations en scannant le code QR de l'étiquette énergétique ou un raisissant le modele du produit de l'étiquette énergétique dans le moteur de recherche EPREL https://eprel.ec.europa.eu/

DéBALLAGE

Pour son transport, l'appareil a eté émballe afin de le protégger contre les endommagements. Àpres déballage de l'appareil, prière d'éliminer les éléments de l'emballage d'une façon non nuisible à l'environnement.

ronnement et recyclables à 100% (ils sont marqués par un symbole approprié)

Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyethylene, morceaux de polystyrene, etc.) hors de portée des enfants.

ÉLIMINATION DES APPAREILS USAGÉS

à un point de collecte des apparéils electriques etlectroniques usages. De tels points de collecte sont mis en place par les communés, certains magasins et entreprises de ramassage des déchets.

Respecter les règles d'élimination des appareils électriques et électroniques permet d'eviter des conséquences nuisibles à la santé humaine et à l'environnement naturel, à cause de la possibilité de présence de constituants dangereux ou de transformations inappropriées à ce type d'appareil.

INSTALLATION DE L'APPAREIL

Emplacement de l'appareil

• Choisir un emplacement pour l'installation de l'appareil permettant un chargement et dechargement facile de la vaisse.
• Ne pas placer l'appareil dans un endroit où la temperature peut descendre en dessous de 0^ .
• Avant l'installation, déballer l'appareil conformément aux averissements places sur l'emballage.
  Lors du déplacement, ne pars saisir le lave-vaiselle par la porte ou le tableau de commande.
• Laisser un certain espace libre de tous les cots pour permettre une acces facile au lave-vaisselle lors du nettoyage.
• S'assurer que, lors de l'installation du lava-vaiselle, le tuyau d'alimentation en eau et le tuyau d'évacuation ne sont pas écrases. S'assurer également que l'appareil n'est pas posé sur le cable d'alimentation.

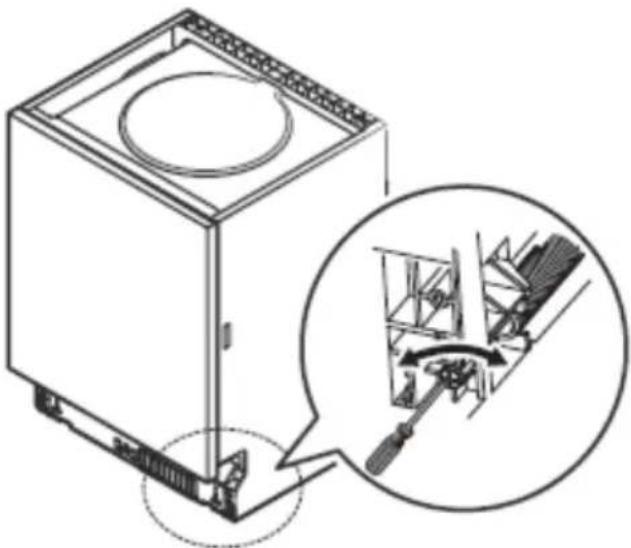

• Régler le niveau à l'aide des pieds réglibres du lave-vaisselle. Une installation correcte du lave-vaisselle garantit une ouverture et une fermetre de la porte facile.

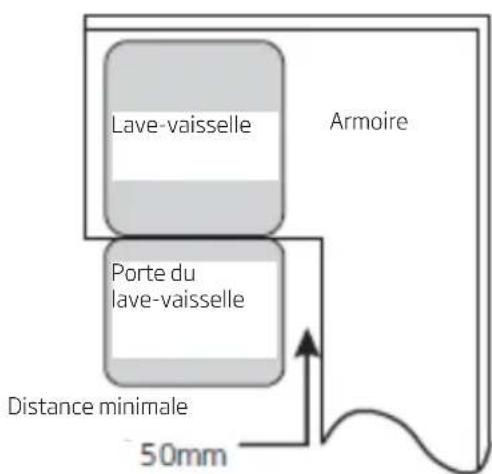

• Si la porte du lave-vaiselle ne se ferme pas correctement, vérifier si l'appareil repose solidement sur le sol; si non, régler son positionnement à l'aide des pieds réglables.

Raccordement à l'eau

S'assurer que l'installation hydraulique interieure est conforme à l'installation du lave-vaisselle. De plus, il est recommandé d'installer un filtre sur l'arrivee d'eau a l'appartement ou a la maison afin d'eviter l'endommagement de l'appareil suite a l'encrassement par du sable, de l'argile, de la rouille, etc. apportes par l'eau des reseaux ou de l'installation hydraulique interieure; cela evite également le jaunissement et la formation de dépôts après lavage.

Attention : Raccorder l'appareil au réseau d'eau potable à l'aide d'un clapet anti-retour, car le flux dans le sens inverse pourrait contaminer l'eau potable (conformément à la norme DIN EN 1717). Il est conseillé de faire appel à un technicien qualifié pour réaliser le montage ainsi que le raccordement à l'eau et électrique de l'appareil.

Tuyau d'alimentation en eau

Ne pas utiliser le tuyau d'alimentation en eau de l'ancien lave-vaisselle. Utiliser le nouveau tuyau d'alimentation fourni avec l'appareil. Avant de raccarder le tuyau, le rincer de l'intérieur avec de l'eau. Raccarder le tuyau d'alimentation en eau directement au robinet d'arrivee d'eau. La pression de I'eau dans I installation devrait etre de 0,03 MPa au minimum, et de 1 Ma au maximum. Si la pression de I'eau depasse 1 MPa, il est necessaire d'installer un reducteur de pression.
Aprees raccordement, ouvrir complètement le robinet et verifier I'etanchete.
Pour des raisons de securite, always fermer le robinet d'arrivee d'eau apres chaque lavage.

ATTENTION; Dans certains modèles, nous avons utilisé l'arrivée d'eau Aquastop. En cas d'utilisation de l'Aquastop, il y a une tension dangereuse. Ne pas couper l'arrivée d'eau Aquastop. Ne pas permettre son enroulement ni sa torsion. Attention! Pour des raisons de sécurité, toujours fermer le robinet d'eau après chaque lavage.

Tuyau d'évacuation

Le tuyau d'évacuation peut être raccordé directement à l'évacuation d'eau ou à la tubulure d'évacuation de l'évier. L'eau peut être également evacuee directement dans l'évier grâce a une poignee speciale (si elle est disponible) en accrochant le tuyau plie sur son bord. Le raccordement doit etre a une hauteur d'au moins 50~cm et de 110 cm au maximum, en mesurant a partir du sol.

Si le tuyau d'évacuation utilisé depuis la longueur de 4 m, la vaissele peut restée sale. Le fabricant decline toute responsabilité dans cette situation.

Raccordement,electrique

Brancher la fiche à une prise mise à la terre du circuit électrique à une tension appropriée. Si l'installation n'est pas mise à la terre,charger sa réalisation a un electricien qualifie. Le fabricant decline toute responsabilité si l'appareil est allume sans mise à la terre.

• L'installation interieure doit dispose d'un fusible 10-16A.
  L'alimentation de l'appareil doit etre a une tension alternative de 220-240V/50Hz.
• Toujours utiliser la fiche avec son boîtier, fournie avec l'appareil. Utilisér l'appareil à une tension faible entraine la déterioration de la qualité de lavage et peut endommager l'appareil.
• Le cable d'alimentation peut être remplace'uniquement par un service d'entretien agreé ou un electricien qualifie. Le non respect de ces regles peutetre source,d'accidents.
  Pour des raisons de sécurité, tousiers retirer la fiche de la prise d'alimentation après le lavage.
• Pour ne pas provoquer d'electrocution, ne pas-retirer la fiche de la prise avec les mains mouillees.
• Debrancher l'alimentation de l'appareil en tirant toujours par la fiche.
  Ne jamais tirer par le cable.

PREPARER L'APPAREIL À L'UTILISATION

Avant la première utilisation du lave-vaisse

• Avant demettre en marche I'appareil,verifier si les données sur la plaque signaletique correspondent au circuit d'alimentation local.
• Eliminer tous les matériaux d'emballage de l'intérieur de l'appareil.
• Préparer l'adoucisseur d'eau.
• Remplir complètement le réservoir avec de l'eau et ajouter ensuite 1,5 kg de sel spécial (destiné au lave-vaiselles) dans le doseur à Sel.
• Verser du liquide de rincege dans le distributeur.

Importance de la décalcification de l'eau

Pour un fonctionnement correcte du lave-vaiselle, l'eau doit être douce (voir une quantité de calcaire faible). L'eau dure laisse sur la vaisse et à l'intérieur du lave-vaisse des résidus blancs de calcaire. Cela a un effet negatif sur la qualite de lavage, de sechage et de rincage. Quand l'eau traverse le dispositif d'adoucissemment, les ions responsables de la durete de l'eau sont elimines et l'eau devient douce en assurant les plusieurs résultats de lavage. En fonction du niveau de durete de l'eau, les ions responsables de la durete s'accumulent rapidement à l'intérieur du dispositif d'adoucissemment. Pour cette raison l'adoucisseur doit être rafraichi pour qu'il puisse fonctionner avec la même efficacite lors du lavage suivant. Pour ce faire, le Sel pour les lave-vaisse est utilisé.

Versement du sel

N'utiliser que le sel destiné aux lave-vaiselles.

Tous les autres types de Sel qui ne sont pas destinés à être utilisés dans un lave-vaisselle, en particulier le sel de table, peuvent endommager l'adoucisseur. En cas de dommages causés par l'utilisation de Sel inaproprie, le fabricant n'accorde aucune garantie et ne peut être tenu responsable pour les dommages causés.

Remplir avec du sel avant de lancer le programme de lavage.

Cela 'permiet d'eviter la dispersion des grains de sel ou le deversement de l'eau salée au fond de l'appareil, ce qui peut cause la corrosion.

1. Retirer le panier inférieur et devisser le couvercle du réservoir.
2. Placer l'extremite de I'entonnoir (fourni) dans I'orifice et verser environ 1,5 kg de sel.
3. Remplir complètement le réservoir à sel avec de l'eau. Il est tout a fait normal qu'une petite quantité d'eau se deverse du réservoir à sel.
4. Une fois le réservoir rempli, fermer le couyercle.
5. Une fois le doseur de seil'plein, le voyant de, sel s'etejnt.
6. Immediatement après le remplissage du réserveir a sel, lancer un programme de lavage (nous vous conseillons de lancer le programme court). Sinon, l'eau salee peut endommager les filtres, la pompe et d'autres éléments importants de l'appareil. Ce n'est pas couvert par la garantie.

ATTENTION :

Remplir le réserveir a sel lorsque le voyant de Sel (S) sur le panneau de commande s'allume. En fonction de la rapidite de dissolution du sel, le voyageant de sel peut rester allumé meme après le remplissage du réserveoir.
- Si le voyageant n'est pas present sur le panneau de commande (dans certains modèles), il est possible d'estimer le moment de remplissage du doseur sur la base des cycles de lavage réalisés.
- En cas de devenirment du sel, le programme de trempage ou le programme court s'activent.
- Utiliser uniquement le sel destiné aux lave-vaiselles.

Bandelette indicatrice

L'efficacité de lavage dans le lave-vaisselle dépend de la durée de l'eau. Pour cette raison, l'appareil est équipe d'un dispositif adoucissant l'eau d'alimentation. L'efficacité de lavage augmentera après un réglage correct du dispositif. Afin de vérifier le degré de durée de l'eau, contacter le fournisseur local d'eau ou utiliser la bandelette indicatrice (si elle est disponible).

Detergents mixtes (p.ex.: « 2en1 », « 3en1 », etc.)

Il existe 3 types de détergents :

1. avec phosphates et chloride,

2. avec phosphates sans.chlore,

3. sans phosphates ni chlore

Les nouvelles pastilles sont le plus souvent sans phosphates. Comme les phosphates adoucissant l'eau, nous conseillons d'ajouter du sel dans le réservoir même si le degré de durete de l'eau n'est que de 6^ . Dans les endroits ou l'eau est dure, si un détermgent sans phosphates est utilisé, des traces blanches peuvent apparaitre sur la vaisselle et les verre.

Il est possible de l'éviter en versant une, plus grande quantité de dé-tergent. Les déterments sans chlore produit un effet de blanchissement plus faible. Les taches de couleurs peuvent ne pas été eliminées complètement. Choisir un programme de lavage à plus haute température.

En général, l'utilisation de détergents tout-en-un donne les résultats dessires uniquement dans certaines conditions définies. Ce type, de détergents contient un produit de rincege et/ou du sel en quantités prétablies. Nous conseillons cependant d'utiliser du sel regénérant si les pastilles tout-en-un sont employées.

À quoi faire attention en utilisant ce type de produits :

• Toujours vérifier la composition du dédTangent utilisé et si c'est un produit mixte.
• Verifier si le dénergent utilisé est ajusté au degré de durété de l'eau utilisée dans le lave-vaisse.

• Suivre les recommendations indiquées sur l'emballage du produit.

• Si c'est un dédTangent en pastilles, ne jamais le placer dans le panier à couverts. Tout jours placer les pastilles dans le compartment pour dédTangent dans le distributeur.
  L'utilisation de ce type de produits donne de bons résultats uniquement dans certains cas. En utilisant ce type de déterments, contacter le fabricant et demander des renseignements sur les conditions d'utilisation adaptées.

• Si les conditions d'utilisation de ce type de déterments et les paramétres du laye-vaisse correspondent, cela permet une économie de Sel et/ou de produit de rinceage.
• Si les résultats de lavage avec les déterments « 2 en 1 » ou « 3 en 1 » ne sont pas satisfaisants (si des traces de calcaire et d'eau restent sur la vaisse), contacter le fabricant du déterment. La garantie du lave-vaisse ne couvre pas les réclamations pour utilisation de déterments tout-en-un.

Mode d'emploi recommandié : Pour obtenir de plusieurs résultats en utilisant de la dessive tout-en-un, verser du sel et un produit de rincage dans le lave-vaisselle, régler le degré de durée de l'eau et la quantité du produit de rincage sur la plus BASSE valeur.

La dissolution des détergents en pastille de différents fabricants varie en fonction de la température et de la durée. Pour cette raison, nous ne recommendons pas l'utilisation de pastilles pour les programmes courts. Nous conseillons l'utilisation de détergents en poudre pour les programmes courts

Toujours conserve les déterments dans un endroit sec et frais, hors de portée des enfants. Remplir le distributeur du déterment juste avant la mise en marche de l'appareil.

Avertissement : Si des problèmes non survenus auparavant apparaisent lors de l'utilisation de déterments tout-en-un, veuillez contacter le fabri-cant du déterment.

Arrêt de l'utilisation de détergents tout-en-un :

• Remplir les distributeurs de Sel et de produit de rincage.
• Regler le plus haut niveau (6) de durée de l'eau etmettre en marche le lave-vaiselle, vide,
• Adapter la durete de l'eau.
• Regler correctement les paramètres du produit de rinceage.

Avertissement : N'utiliser que des produits de rincege prevus pour les lave-yaiselles menagers. Les restes du produit de rincege deversées entrainent la formation d'une grande quantité de mousse et, partant, la déterioration de la qualité de lavage ; pour cette raison, essuyer le produit deversé à l'aide d'une serviette.

Tableau de durete de I'eau

Dureté de l'eau	Graduation alle-mande dH	Graduation française-ise dF	Graduation brite-nique dE	Indicateur du niveau de dureté	Consommation du sel(g/cycle)
1	0~5	0~9	0~6	H1	0
2	6-11	10-20	7-14	H2	9
3		12-17	21-30	15-21	H3
4		18-22	31-40	22-28	H4
5		23-34	41-60	29-42	H5
6		35-55	61-98	43-69	H6

Si le degré de durée de l'eau est plus élevé que les valeurs maximales indiquées dans le tableau ou dans le cas d'utilisation d'eau du puits, nous conseillons l'utilisation de filtres et de dispositifs de traitement d'eau.

ATTENTION: Les réglages par défaut de l'appareil correspondent à une durée de l'eau au niveau 3.

Ouvrir la porte. Mettre en marche, l'appareil ;

Dans les 60 secondes qui suivent la mise en marche du lave-vaisse, appuyer sur et maintainir pressee la touche du programme « Demarrer Pause » pendant plus de 5 secondes.

Appuyer sur la touche du programme « Demarrer Pause » afin de selec-tionner le réglage adapte aux conditions locales. Les réglages suivants sont possibles : H1->H2->H3->H4->H5->H6;

Afin de terminer les réglages, appuyer sur la touche d'alimentation.

Consommation des détergents

N'utiliser que des détergents prévus pour les lave-vaisselles menagers. Des détergents en poudre, en gel et en pastilles prévus pour les lave-vaisselles menagers sont disponibles sur le marché. Le détermagent doit être place dans le distributeur avant la mise en marche du lave-vaisselle, Conserver les détergents dans un endroit frais et sec, hors de portée des enfants.

Eviter l'excess de dédTangent dans le distributeur; sinon des rayures peuvent apparaitre sur les verres et le dédTangent ne se dissout pas complètement.

Pour de plus amples informations sur le dédTangent utilisé, veuillage contacter directement le fabricant.

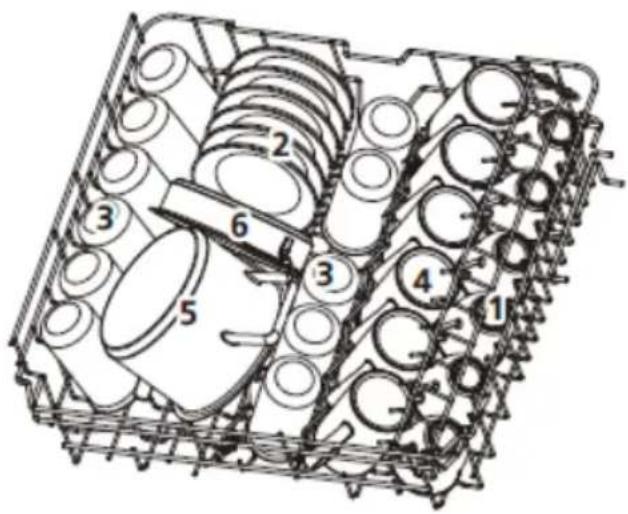

Chargement standard et résultats des études :

Panier supérieur

1 Tasses

2 Soucoupes de tasses

3 Verres

4 Tasses

5 Petite casserole

6 Plat à four

7 Assiettes à dessert

8 Assiettes

9 Assiette àSoupe

10 Bol ovale

11 Assiettes à dessert en mélamine

12 Bol en mélamine

13 Bol en verre

14 Bols de desserts

15 Panier à couverts

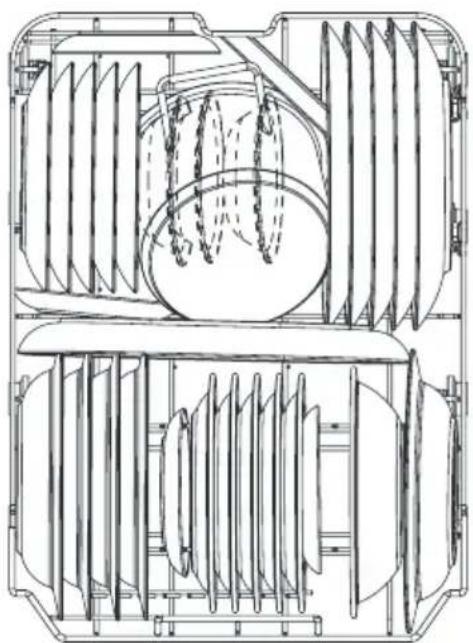

Panier inférieur

Informations pour les tests conformément à la norme EN 60436

Capacité - 12 ensembles de vaisse standards
Réglage du panier supérieur - position basse
Programme - ECO
Réglage de la dose du produit de rincage - max
Réglage du selecteur de durete de l'eau - H3

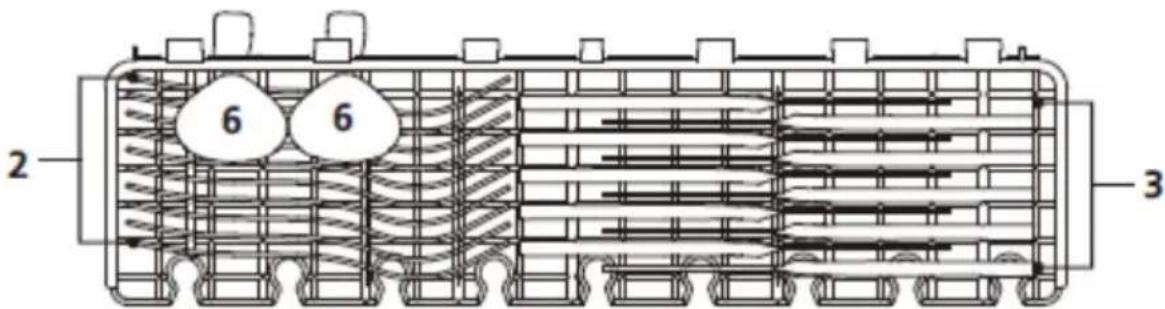

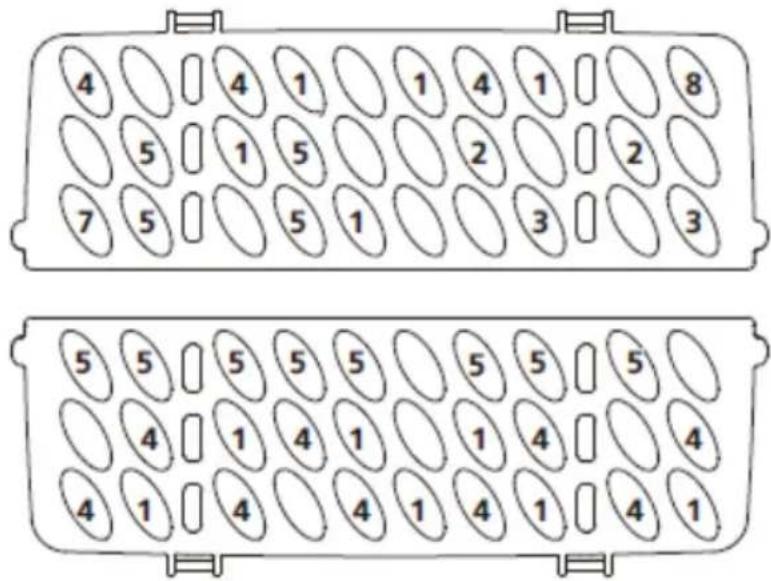

Panier à couverts

Les couverts doivent etre places separément, de façon correcte. Veiller a ce quils ne s'entremelent pas, car cela peut entrainer un lavage incomplet.

Afin d'obtenir les autres résultats de lavage, placer les couverts dans le panier en veillant a ce que : Ils ne se melangent pas, les objets longs au milieu.

Nombre Couverts

1 Cuillère àSoupe

2 Couverts

3 Couteaux

4 Petites cuillères

5 Cuillères àdessert

6 Cuillère de service

7 Fourchettes de service

8 Cuillère à sauce

CHARGER LA VAISSELLÉ DANS LE LAVE-VAISSELLÉ

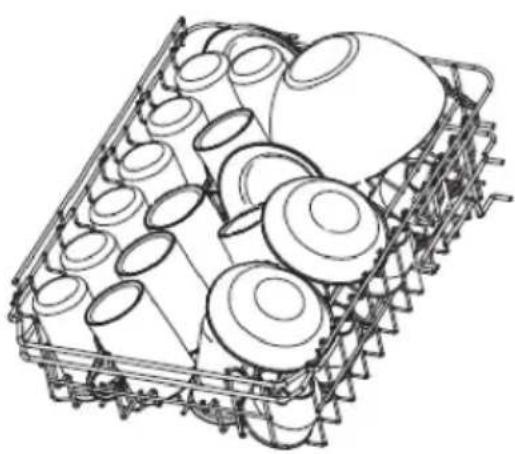

Panier supérieur

Le panier supérieur est conçu pour le lavage de la vaisse l'fragile comme les verres, les tasses, les assiettes, etc. La vaisse place dans le panier supérieur doit être moins sale que cette du panier inférieur. De plus, il est possible de placer en travers sur les clayettes de longs couteaux, fourchettes et cuilleres, pour qu'ilns ne bloquent pas le déplacement des bras d'aspersion.

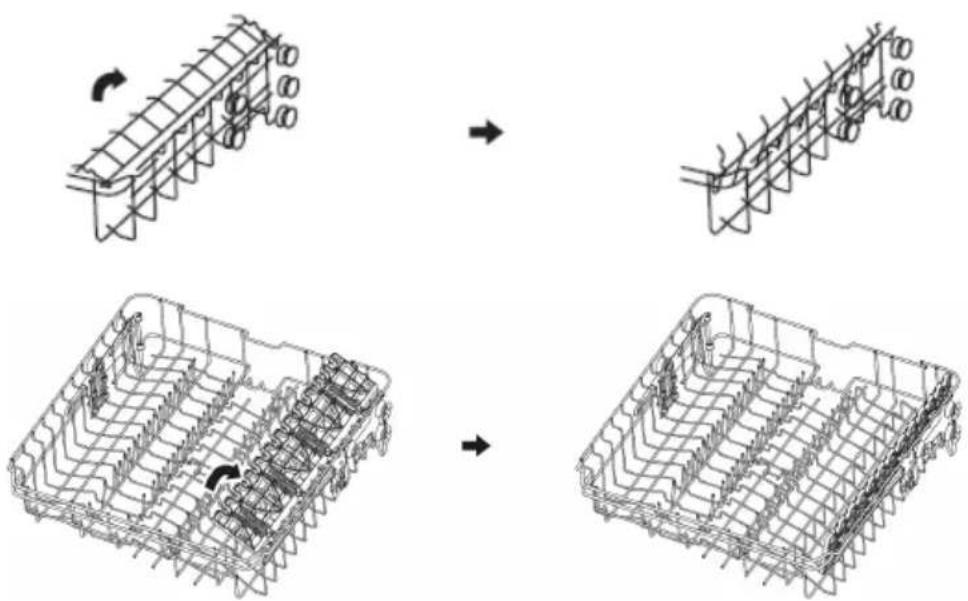

Pliage des clayettes pour les mugs/tasses

Ces clayettes permettent d'augmenter la capacité du panier supérieur. Il est possible de placer des verres et des tasses sur les clayettes. Pour faire plus de place dans le panier pour les plus grands objets, soulever la clayette pour tasses. Appuyer les verres plus grands contre la clayette. Il est également possible desterolir la clayette si elle n'est pas utilisée.

Pliage des pics

Les plics servent à maintainir les assiettes. Ils sont rabattables, ce qui permet d'avoir plus de place pour la vaissele plus grande.

Soulever Baisser

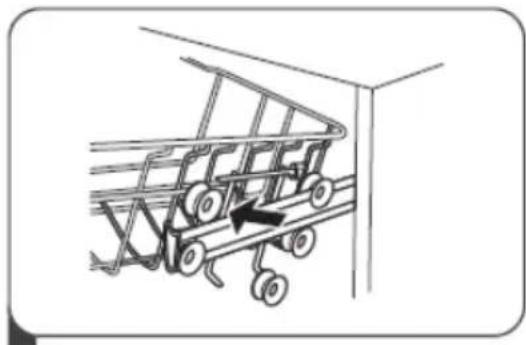

Consignes pour l'utilisation du panier :

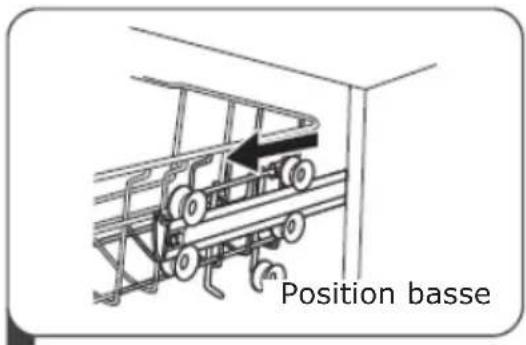

Réglage du panier supérieur Type I:

La hauteur du panier supérieur peut etre facilement reglee, pour pouvoir placer de grandes pieces de vaisselle dans les paniers supérieur et inferieur. Pour regler la hauteur du panier supérieur :

1. Tirer le panier supérieur.
2. Retirer le panier supérieur.

1. Positionner le panier sur les rouleaux supérieurs ou inférieurs.
2. Rentre le panier supérieur.

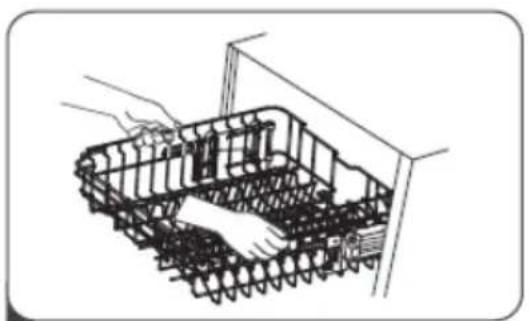

Type 2 :

1. Pour soulever le panier en position haute, soulever jusqu'à ce que le panier attigne la même hauteur des deux cotes. S'assurer qu'il est bien positionné sur les guides.

2. Pour baiser le panier, pousser vers le bas à l'aide des poignées et relacher.

Panier inférieur

Placer dans le panier inférieur les assiettes, les bols, les casseroles, etc. S'assurer que la vaisselle dans le panier inférieur ne gene pas le bras d'aspersion pour qu'il puisse tourner librement. Placer dans le panier inférieur les grandes pieces de vaisselle et celles qui sont plus difficiles à laver, par exemple les casseroles, les poèles, les couvercles, les saladiers, etc. Placer la vaisselle en la retournant, le creux vers le bas pour que l'eau puisse s'écouler.

Placer la vaissele de façon à ce qu'elle ne gène pas la rotation du bras d'aspersion.

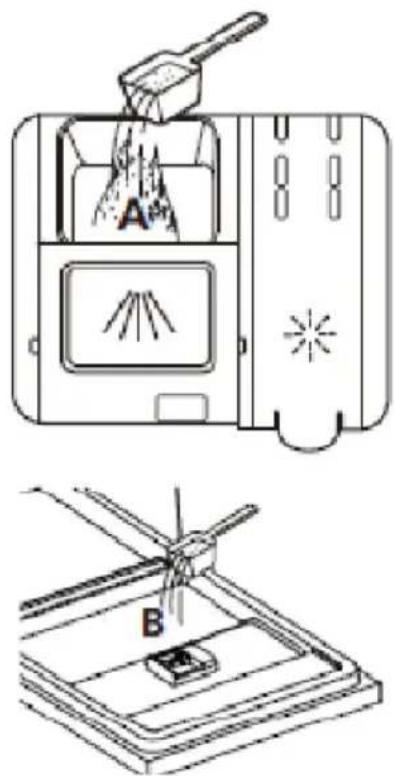

Remplissage du distributeur de dédTergent

Ouvrir le couvercle du distributeur de dédTangent, en appuyant sur le couvercle du distributeur de dédTangent pour déverrouiller, comme présente sur le dessin.

Le distributeur de détengent possède à l'intérieur des indicateurs de quantité. L'utilisation de ces indicateurs (barres) permet de doser correctement le détengent. Le distributeur peut être rempli au maximum de 30g de détengent.

Ouvrir l'emballage avec le dédTangent pour lave-vaisse et verser dans le grand compartment (A) en quantite de 25~cm^3 pour la vaisse très sale ou de 15~cm^3 pour la vaisse moins sale (B). En fonction du niveau de saleté de la vaisse et du degré de durete de l'eau, l'utilisation d'une plus grande quantite de dédTangent peut être nécessaire.

1. Ouvrir le couvercle en déplacant le levier de déblocage.
2. Ouvrir le couvercle en ap-puyant sur le levier de déblocage.

Verser le dédTangent dans le plus grand compartment (A) pour le cycle principal. Pour un meilleur résultat de la vage, sur tout dans le cas vaisselle très sale, verser une petite quantité de dédTangent sur la porte. Le dédTangent supplémentaire sera utilisé lors du prélavage.

Fermer le couvercle en le glissant vers l'avant et en appuyant dessus.

Prendre en considération le fait que, selon le degré de salissure de l'eau, le reglage peut être différent. Suivre les consignes du fabricant, placees sur l'emballage du détergent.

Remplissage du distributeur du produit de rinçage et choix des paramétres

Le produit de rinceage est utilisé pour éviter la formation de gouttes d'eau blanches, de traces de calcaire, de taches blanches sur la vaisselle ainsi que pour améliorer la qualite du processus de sechage. Contrairement aux idées reçues, il ne sert pas uniquement à obtenir une vaisselle brillante mais permet de proceeder à un sechage suffisant de la vaisselle. Pour cette raison, toujours vérifier si une quantité suffisante du produit de rinceage prévu a etre utilise dans les lave-vaisselles menagers se trouve dans le distributeur.

Retirer le couvercle du doseur en soulevant la poignee.

Verser le liquide de rincage dans le doseur, veiller a ne pas surremplir.

Fermer le couvercle une fois l'opération terminée.

Attention : En fermant le compartmenté à détergent, appuyez à l'endetroit prévu à cet effet sur le couvercle !

Réglage du doseur du produit de rinceage

Pour avoir deromeurs résultats de sechage, avec une consommation limitée du produit de rincage il est possible de regler la consommation dans le lave-vaisselle. Suivre les etapes suivantes.

1. Brancher le lave-vaisselle à l'alimentation ;
2. Dans les 60 secondes suivant l'objet 1, appuyer sur la touche Départ/Pause et la maintainir pressée pendant plus de 5 secondes et ensuite, appuyer sur la touche de départ diffère pour saisir le réglage. L'indicateur du liquide de rinçage clignote à une fréquence de 1 Hz.
3. Appuyer sur la touche Départ/Pause pour sélectionner les réglages adaptés aux conditions locales. Les réglages suivants sont possibles : D1->D2->D3->D4->D5->D1, Le doseur dose le plus de liquide avec le réglage sur D5. Le paramètre par défaut est D3.

Le réglage est sauvégardé après 5 secondes ou après une pression sur la touche d'alimentation pour sortir du mode des réglages.

Mise en marche de l'appareil

1. Retirez le panier inférieur et supérieur, chargez la vaisselle et repoussez-la. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur.
2. Versez le détergent.
3. Inserez la fiche dans la prise. Assurez-vous que l'alimentation en eau est ouverte a pleine pression.
4. Ouvrez la porte, appuyez sur le bouton d'alimentation.
5. Choisissez'un programme, le voyant de response s'allumera. Fermez ensuite la porte, le lave-vaiselle commencera son cycle.

Changement du programme

Le cycle de lavage en cours peut être modifié à condition qu'il vienne tout juste de démarrer. Sinon, le dédTangent a pu déjà être dissout dans l'eau et l'eau evacuée. Dans ce cas, replir de nouveau le doseur de dédTangent et lancer le programme de lavage de zéro. Pour réinitialiser le lave-vaisselle, suivre les consignes suivantes :

1. Entrouvrir la porte afin d'arreter le programme de lavage. Dés que les bras d'aspersion s'arrêtent, la porte peut être entierement ouverte.
2. Appuyer sur la touche de selection du programme et la maintainir pressée pendant plus de 3 secondes pour annuler le programme en cours. L'appareil passé en mode de veille (standby).
3. Alors, il est possible de modifier le programme en'programme souhaite.

Ajout de la vaisselle en cours de lavage

Un plat oublie peut être ajouté à tout moment avant l'ouverture du distributeur de dédTérgent. Si tel est le cas, suivez les instructions ci-dessous:
1. Ouvrez un peu la porte pour arrêté le Javage.
2. Appuyer sur la touche Programme et la maintainir pressee pendant plus de 3 secondes. Le programme est annulé. L'appareil passse en mode veille (standby).
3. Vous pouvez maintainant changer le programme pour celui selectionne.

MISE EN GARDE : Il est dangereux d'ouvoir la portependant le lavage parce que la vapeur chaude peut cause des brûlures !

Fin du cycle de lavage

Éteindre l'appareil à l'aide de la touche marche/arrêt, couper l'alimentation en eau et ouvrir la porte du lave-vaisselle. Attendre quelques secondes avant de decharger le lave-vaisselle pour ne pas sortir la vaisselle et les couverts chauds qui sont alors plus sensibles aux cassures. La vaisselle sera également mistroux séchée.

Arrête le lave-vaisselle

Le programme n'est terminé que lorsque le voyant du programme de lavage reste allumé sans clignoter.

1. Arreter le lave-vaisse en appuyant sur la touche On/Off.

2. Fermer le robinet d'arrivée d'eau

Ouvrir la porte avec précaution.

La vaisselle chaude est sensible aux chocs. C'est pourquoi, avant de la sortie de l'appareil, la laisser refroidir pendant environ 15 minutes. Ouvrir la porte du lave-vaisselle, la laisser entrouverte et attendre quelques secondes avant de sortir la vaisselle. Ainsi, la vaisselle sera plus refroidie et moins sechée.

Déchégement du lave-vaisselle

Le fait que le lave-vaisse reste humide à l'intérieur est tout a fait normal.

Vider le panier inférieur et ensuite, le panier supérieur. Une telle méthode de déchargement de la vaisselle permet d'eviter que l'eau du panier supérieur goutte sur la vaisselle rangée dans le panier inférieur.

AFFICHAGE ET PANNEAU

Fonctionnement de l'appareil (touche)
1. Alimentation	Appuyer sur la touche pourmettre en marche le lave-vais-selle.
2. Programes	Appuyer sur la touche pourchoisir le programme.
3. De-mi-charge	Pour le lavage de 6 ensembles de vaisse, il est possible dechoisisr cette fonction pour economiser l'énergie et l'eau. (La fonction peut être associée seulement aux programmes: Intensif, ECO, 90 min). L'indicateur correspondant s'allume, une fois cette opération effectuée.
4. Séchage supplémentaire	Cette fonction permet de bien secher la vaisse. (La fonctionpeut être associée seulement aux programmes: Intensif, ECO,90min).L'indicateur correspondant s'allume, une fois la touche pressée.
5. Départ différé	Cette touche est utilisée pour rentrer le départ différé du lavage. Le départ peut être différé de 24 heures au maximum. Une pression sur la touche entraîne un décalage d'une-heure.(3h/6h/9h).
6. Départ /Pause	Démarre le programme de lavage sélectionné ou l'arrête laverpendant le cycle.
7. Voyant d'avertissement	Produit à polirSi levoyant est allumé, cela signifie que le niveau du produità polir dans le doseur est bas et qu'il faut le replir.SelSi levoyant est allumé, cela signifie que le niveau du sel dansle doseur est bas et qu'il faut le replir

CODE DE L'ERREUR

CODE DE L'ERREUR	DESCRIPTION DE LA DEFAILLANCE	ACTION
E1	Plus long replissage d'eau.	La vanne est fermée, l'arrivée d'eau est bloquée ou la pression d'eau est trop faible.
E3	La température re-quise n'a pas eté atteinte.	Panne de l'élement chauf-fant.
E4 Débordement.		Un élément du lave-vaisselle n'est pas étanche.
E8	Anomalie de réglage de la soupape anti-re-tour.	Circuit ouvert ou endom-magement de la soupape anti-retour.
Ed	Défaut de communication entre le circuit im-primé principal (PCB) et le circuit imprimé de l'écran d'affichage.	Circuit ouvert ou endom-mangement des liaisons de communication.

NETTOYAGE ET ENTRETIEN

Nettoyage des surfaces extérieures

Porte et joint de porte: Pour éliminer les résidus d'aliments, nettoyer régulièrement le joint de porte avec un chiffon doux humide. Lors du remplissement du lave-vaisselle, les résidus d'aliments et de boissons peuvent s'ecouler sur les parties laterales de la porte. Ces surfaces sont hors de la chambre du lave-vaisselle et l'eau des bras d'aspersion ne peut pas les atteindre. Avant de fermer la porte, essuyer toute la salissure.

Panneau de commande Essuyer le panneau de commande UNIQUEMENT avec un chiffon doux humide.

AVERTISSEMENT Pour eviter que l'eau penetre dans la fermeture de la porte et les éléments electriques, ne pas utiliser de produits nettoyants en aerosol.

Ne jamais utilisé de produits abrasifs ou dépONGes métalliques sur les surfaces extérieures. Certains essui-tout peuvent également rayer la surface ou laisser des traces.

Nettoyage des surfaces interieures

Système de filtrés

Le système de filtres en bas de la chambre du lave-vaisselle arrêté les grandes particules du cycle de lavage. Ces participules peuvent boucher les filtres. Verifier régulierement l'etat des filtres et les nettoyer à l'eau courante, le cas échéant. Nettoyer les filtres de la maniere suivante :

ATTENTION :

Les dessins sont fournies uniquement à titre indicatif. Les modèles différents peuvent disposer d'autres systèmes de filtrés et de bras d'asper-sion.

1

1. Saisir le filtré à grosses particules et le tourner à gauche pour le dévisser. Soulever le filtré et le retirer du lave-vaisseille.
2. Le filtrre à petites particules peut être retire du système des filtres. Le filtrtre à grosses particules peut être détaché du filtrre principal, il suffit d'appuyer delicatement sur les bords et tirer.

1. Rincer à l'eau courante pour évacuer les grosses particules. Nettoyer plus soigneusement le filtré à l'aide d'unerosseouple propre..
2. Assemblier de nouveau le filtrre en suivant les consignes ci-dessus dans l'ordre inverse, placer l'insert du filtrre et tourner a droite dans le sens de la flèche.

AVERTISSEMENT

Ne pas serrer trop fort les filtres. Placer les filtres à leur emplacement avec précaution et fixer. Sinon, la saleté peut pensérer dans le lave-vais-selle et entrainer un blocage.

Ne JAMAIS metre en marche l'appareil sans les filtres. Le remplacement incorrect du filtrre peut diminuer l'efficacite de fonctionnement de l'appareil et endommager la vaissele et les couverts.

Bras d'aspersion

Nettoyer régulierrement les bras d'aspersion, car l'eau dure et les produits chimiques peuvent boucher les buses et bloquer les roulements des buses d'aspersion.

Nettoyage des bras d'aspersion:

1. Pour démonter le bras d'aspersion supérieur, maintainir l'écrou en place et tournier le bras à gauche.
2. Pour demonter le bras d'aspersion inférieur, le tirer vers le haut.
3. Nettoyer les bras d'aspersion à l'aide d'unerosse souple dans de I'eau tiède savonneuse. Rincer les bras et les monter de nouveau dans l'appareil.

Nettoyage du lave-vaisselle

Protection contre le gel

En hiver, proteger le lave-vaisselle contre le gel. Avec chaque lavage :
1. Debrancher Fe Jave-vaisselle de l'alimentation.
2. Couper l'arrivée d'eau et déconnecter le tuyau d'arrivée d'eau de la vanne.
3. Evacuer l'eau du tuyau d'arrivée et de la vanne. (Verser l'eau dans une casserole)
4. Raccorder de nouveau le tuyau d'arrivee d'eau a la vanne.
5. Retirer le filtr et utiliser une eponge pour essuyer l'eau au fond du lave-vaisselle.

Après chaque lavage

Aprese chaque Javage, fermer l'arrivée d'eau et laisser, la porte légerement ouverte pour evacuer l'humidité et les odeurs de l'intérieur de l'appareil.

Retirer la fiche

Avant le nettoyage et l'entretien, toujoursPTRer la fiche de la prise de courant.

Ne pas utiliser de solvants ni de produits nettoyants abrasifs

Ne pas utiliser de solvants ni de produits nettoyants abrasifs pour le nettoyage des éléments extérieurs et en caoutchouc de l'appareil. N'utiliser qu'un chiffon et de l'eau tiède savonneuse.

Pour éliminer les taches de l'intérieur, utiliser un chiffon humidifié avec de l'eau et un peu de vinaigre ou de produit nettoyant destinée aux lave-vaiselles.

Si le lave-vaisselle n'est pas utilisé pendant une longue période

Il est conseilé de lancer un programme de lavage avec le lave-vaiselle vide, retirer ensuite la fiche de la prise, fermer l'arrivee d'eau et laisser la portegement ouverte. Cette procedure protege les joints et permet d'aviter la formation de mauvaises odeurs dans l'appareil.

Déplacement de l'appareil

S'il est nécessaire de déplacer l'appareil, essayer de le maintainir dans une position verticale. Seulement si c'est strictement nécessaire, positionner l'appareil sur la paroi arrêté.

LOCALISATION DES

DéFAILLANCES

Problème Cause probable Solution

Le lave-vaisselle ne se met pas en marche	L'appareil n'est pas branché à l'alimentation.	Brancher à l'alimentation électrique.
	Le contrôle parental est activé (modèles choisis)	Déactiver le contrôle parental.
Le lave-vaisselle ne comme pas son programme	La fonction départ différé a été sélectionnée.	Attendre la mise en marche du programme
	La porte du lave-vaisselle est ouverte.	Fermer la porte.
	La température de l'eau d'accueve dépasse 70°C	Réduire la température de l'eau d'accueve ou attendre que la température de l'eau baisse.
	Le lave-vaisselle ne se remplit pas d'eau	Vérifier si la vanne d'eau est ouverte
Le programme de lavage du lave-vaisselle dure trop longtemps	La durée du programme diffère selon le dégré de salissure de la vaisselle.	Si un dégré de salissure élevé est détecté, les programmes Auto et Optimal prolongent automatique-ment la durée du cycle de lavage.
	L'options Selfcleaning a été可以选择 (modèles choisis)	Après la sélection du programme Selfcleaning, la durée du cycle est prolongée pour atteindre la température de désinfection.
La vaisselle n'est pas suffi-samment propre	Le détergent n'est pas utilisé correctement	Utiliser une quantité de dé-tergent adaptée à la durée de l'eau et au programme de lavage choisi ou utiliser un autre détergent
	Les pièces de vaisselle sont trop rapprochées.	Replacing la vaisselle en suvant les consignes du mode d'emploi.
	Le programme sélectionné n'est pas ajusté au dégré de saleté de la vaisselle	Choisir un autre programme
	Le bras d'aspersion est bloqué	Disposer de nouveau la vaisselle de manière à ne pas bloquer le bras.
La vaisselle n'est pas suffi-samment sèche	Le doseur du produit de rinçage est vide	Remplir le doseur du produit de rinçage ou augmenter la quantité de ce produit.
	Placement de la vaisselle incorrect	Replacing la vaisselle en suvant les consignes du mode d'emploi.
	Le programme sélectionné ne possède pas d'étape de séchage	Choisir un programme de lavage avec séchage
Taches et dépôts sur la vaisselle	Eau trop dure	Modifier les paramètres de la durée de l'eau, en suivant les consignes correspondantes du mode d'emploi.
	Le doseur du produit de rinceage est vide	Remplir le doseur du produit de rinceage ou augmenter la quantité de ce produit.
	Quantité de détérgent inappropriée	Modifier les paramètres de la durée de l'eau et du produit de rinceage, en suivant les consignes correspondantes du mode d'emploi.
Du détergent est resté dans le doseur	Le détergent peut avoir dé-passé la date de péremption ou peut être inadapté	Utiliser un autre détergent
	Le réservoir pour le dé-tergent 3 en 1 est bloqué par la vaisselle	Replacing la vaisselle en suvant les consignes du mode d'emploi.
De l'eau est restée dans le lavve-vaisselle	Le programme précédent ne s'est pas terminé ou a été interrompu	Le choix du programme correct est expliqué dans le mode d'emploi
	Les restes de nourriture ou de verre ont bloqué la pompe.	Enlever la cause de la blo-cage.
Le lavve-vaisselle n'évacue pas correctement l'eau	L'évacuation est bouchée Vérifier le siphon.
	Le tuyau d'évacuation est tordu	S'assurer que le tuyau d'éva-cuation est correctement raccordé à l'évacuation
De la mousse dans le lavve-vaisselle	Un détergent inadapté a été utilisé	S'assurer que le détergent utilisé est adapté au lavve-vaisselle
Des dépôts sur les parois de la chambre du lavve-vaisselle	L'utilisation d'un détergent inadapté a entraîné la for-mation de dépôts	S'assurer que le détergent utilisé est adapté au lavve-vaisselle
Traces noires ou grises sur la vaisselle	Des pieces de vaisselle en aluminium touchaient les assiettes.	Il est déconseilé de laver de la vaisselle et des couverts en aluminium.
Traces de couleur à l'inté-rieur du lavve-vaisselle	Dépôts de thé et de café	Utiliser un produit certifié pour l'élimination ponctuelle des taches
Niveau sonore	Bruit d'ouverture du cou-vercle du doseur de dé-tergent/de la pompé de vidange d'eau	C'est un phénomène nor-mal.
Lors du fonctionnement de l'appareil de l'eau fuit	Le lavve-vaisselle n'est pas mis à niveau	Mettre à niveau le lavve-vais-selle

MONTAGE DE L'APPAREIL DANS LE MEUBLE D'ENCASTREMENT

Placement de l'appareil

Placer l'appareil à l'endroit choisi. L'arrière doit s'appuyer contre le mur et les cotes contre les placards sur les cotes ou contre les murs. Le lave-vaissele est équipé de tuyaux d'alimentation en eau et d'évacuation d'eau qui peuvent être places à droite ou à gauche, ce qui facilitite le montage.

Mise à niveau de l'appareil
Une fois l'appareil positionné, la hauteur et la mise à niveau peuvent être réglées à l'aide des pieds.

45cm60mm15cm60cm
Wd 448 598 448 598
Wf min 450 min 600 min 450 min 600
Dd 550 550 570 570
Hd max 720 max 720 max 605 max 605

La masse de la plaque de meuble doit être de :
Pour 45 cm avec le panneau complètement encastré - ≤3,2-5kgs
Pour 45 cm avec le panneau visible - ≤3,2-5kgs
La masse de la plaque de meuble doit être de :
Pour 60 cm avec le panneau complètement encastré - ≤3,2-7kgs
Pour 60 cm avec le panneau visible - ≤3,2-6kgs

Pour les apparciels avec une porte coulissant, le poids du panneau avant recommande est - ≤ 3,2 - 10 kg

ATTENTION: En raison de la spécificité du meuble d'encastrement, il peut s'avérer nécessaire de couper un peu la baguette de la plinthe.

Installation encastrée

Étape 1 . Choix du meilleur emplacement pour le lave-vaisselle

Le meilleur endroit pour installer le lave-vaisselle est à proximé de la vanne d'arrivée d'eau, de l'évacuation d'eau et de la prise électrique. Les dessins représentant les dimensions de l'armoire et l'endroit d'installation du lave-vaisselle

1. Au-dessous de 5 mm entre la partie supérieure du lave-vaisselle et l'armoire, la porte étant alignée à l'armoire.

1. En installerant le lave-vaisselle dans une armoire angulaire, laisser de la place pour l'ouverture de la porte.

ATTENTION :

Selon l'emplacement de la prise, il peut s'avérer nécessaire de faire un trou dans la paroi du placard.

Étape 2. Dimensions de la porte de l'armoire et son installation (Selon le modele)

Monter la porte du placard selon le schéma d'installation.

Modèle semi-encastré

Séparer la bande A et la bande B. La bande A sur la porte en bois et

la bande en feucre B sur l'extérieur de la portede lave-vaisselle (voir dessin A).Aprees avoir positionne la porte en bois, la fixer a la portedu lave-vaisselle a I'aide de boulons et de vis (voir dessin B)

Installer le crochet sur le panneau décoratif en bois (voir le dessin 4A) et placer le crochet dans le logement de la porte, extérieure du lave-vais-selle (voir le dessin 4B). Une fois le panneau fixé, appuyer par le dessus pour bien fermer les crochets.

*Modèle encastré

Installer le crochet sur le panneau décoratif en bois et placer le cro

chet dans le logement de la porte extérieure du lave-vaisselle (voir le dessin A). Avres avoir positionné la porte en bois, la fixer à la porte du lave-vaisselle à l'aide de boulons et de vis (voir dessin B).

*Étape 3 . Réglage de la tension du ressort de la porte

1. La tension du ressort de la porte extérieure du lave-vaisselle est reglée par default. Àpres l'installation du panneau decoratif en bois, il est nécessaire d'adapter la tension du ressort.
   Tournier la vis de réglage pour détendre ou tendre le cable métallique.
2. La tension du ressort est correcte quand la porte est en position horizontale lors de son ouverture complète et si on peut la soulever facilement avec le doigt.

Étape 4. Étapes de montage du lave-vaisselle Les étapes d'installation suivantes sont représentées sur les schémas

d'installation.

1. Fixer le plateau de condensation sous le plan de travail de l'armoire. Veuillez à ce que le plateau de condensation cadre avec le bord du plan de travail. (Etape 2)

2. Raccorder le tuyau d'arrivee d'eau au robinet d'eau froide.

3. Raccorder le tuyau d'évacuation d'eau.

4. Brancher, le cable d'alimentation.

5. Placer le lave-vaisselle à l'endetroit prévu. (Etape 4)

6. Mêtre à niveau le lave-vaisselle. Les pieds arrirées peuvent être réglés à l'avant du lave-vaisselle à l'aide du boulon avec tete hexagonale se trouvant au milieu de la base du lave-vaisselle. Pour régler les pieds avant, utiliser un tournevis à bout plat et runnerner les pieds avant jusqu'à ce que le lave-vaisselle soit mis a niveau.

7. Fixer la porte du meuble à la porte du Jave-vaisse.

8. Regler la tension de ressorts de porte à l'aide d'une clé hexagonale. Tension du ressort à gauche. Si le réglage n'est pas fait, cela peut endommager le lave-vaisselle.

9. Fixer le lave-vaisselle. Il existe deux façon de connecter le four à Internet :

A. Plan de travail en panneau : Installer le support de montage dans le trou de la paroi laterale et le fixer au plan de travail a l'aide des vis. B. Plan de travail en marbre ou en granite : Fixer le cote a l'aide d'une vis.

*Les modèles可以选择 des lave-vaisselles possédent des joints à fixer au titre de l'appareil pour permettre son encastrement (en option).

ATTENTION : En cas d'utilisation déléments de meubles en métal tels que les poignées, les garnitures, les faces avant, il est nécessaire de les séparer des surfaces des touches du panneau de commande. Le manque d'isoolation peut entrainer des perturbations dans le travail du lave-vaisse.

ATTENTION : L'utilisation de décorations ou de dispositifs de sécurité en métal sur le même plan que le panneau de commande peut perturber son fonctionnement, il est donc recommandé de ne pas les utiliser. En tant que fabricant, nous assurons un film en polypropylène que nous fournisseurs avec le produit.
Etape 5 . Mise à niveau du lave-vaisselle

Pour que le lave-vaisse fonctionne correctement, il doit etre mis a niveau.

Placer le niveau sur la porte et le guide du panier à l'intérieur du lave-vais-selle, afin de s'assurer que l'appareil est équilibré.

Mettre a niveau le lave-vaisse en reglant les trois pieds de mise a niveau separement.

Veiller a ne pas faire renverser le lave-vaisselle lors de la mise à niveau.

ATTENTION :

L'etendue de réglage de la hauteur des pieds est de 50 mm.

GARANTIE, SERVICE APRES-VENTE

Garantie

Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

Service

• Le fabricant suggere de faire réaliser toute réparation et tout réglage par le Service Interventions ou un centre/agree du fabricant. Pour des raisons de sécurité, il est interdit de réparer vous-même l'appareil.
• Les réparations réalisées par des personnes sans les compétences exigées peuvent constituer un grave danger pour les utilisateurs de l'appareil.
• La période minimale de la garantie sur l'appareil, offerte par le fabri-cant, l'importateur ou le distributeur agre est indiquee sur la carte de garantie.
  L'appareil perd sa garantie suite a des transformations, des adaptations, la rupture des scelles ou de tout autre dispositif de sécurité ou de leurs éléments ainsi que suite a toute intervention qui n'est pas conforme aux consignes du mode d'emploi.

Demande de réparation et soutien en cas de défaillance

Si l'appareil nécessite une réparation, contactez le service. Les coordonnées du service et le nombre de contact sont indiqués sur la carte de garantie. Avant tout contact, veuilles préparer le nombre de série de l'appareil que vous pouvez partager sur la plaque signaletique. Pour facilititer les choses, veuilles le recopier ci-dessous :

Déclaration du fabricant

Par la presente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/CE
• directive Compatibilité electromagnétique 2014/30/CE
• directive 2009/125/CE
• directive RoHS 2011/65/CE

et c'est le pourquoi le produit est désigné par le symbol ainsi qu'une déclaration de la conformité accessible aux organes charges de la surveillance du marché a été délivrée.

Besteklant
