GEBRUIKSAANWIJZING EGSP 147971 E AMICA

GEBRUIKSAANWIJZING NL

AANWIJZINGEN VOOR VEILIG GEBRUIK 122

AANWIJZINGEN VOOR HET GEBRUIK VAN DE KORF: 137 ONDERSTE KORF 138

WIJZIGING VAN HET PROGRAMMA 142

• directive RoHS 2011/65/CE et c’est le pourquoi le produit est désigné par le symbol ainsi qu’une déclaration de la conformité accessible aux organes chargés de la surveillance du marché a été délivrée.- 121 - Beste klant Vanaf vandaag zijn de dagelijkse klusjes eenvoudiger dan ooit tevoren. Het apparaat is een combi- nae van uitzonderlijk bedieningsgemak en perfecte eecviteit. Na het lezen van de gebruiksaanwijzing kent de bediening voor u geen geheimen meer. Ieder apparaat dat de fabriek verlaat is vóór het in- pakken op controleplekken grondig gecontroleerd op veiligheid en funconaliteit. Wij vragen u deze gebruiksaanwijzing zorgvuldig door te lezen voordat u het apparaat inschakelt. Naleving van de aanwijzingen die erin zijn opgenomen be- schermt u tegen onjuist gebruik. Bewaar de gebruiks- aanwijzing en zorg dat u hem aljd binnen handbereik hee. Volg de gebruiksaanwijzing nauwkeurig op om onge- vallen te voorkomen. Hoogachtend- 122 -

AANWIJZINGEN VOOR VEILIG

GEBRUIK Voor de installatie

• Controleer het apparaat met het oog op trans- portbeschadigingen. U mag een beschadigd ap- paraat nooit installeren of gebruiken. Neem bij twijfel contact op met de verkoper.

• Voordat u de stekker van de vaatwasmachine in het stopcontact steekt en begint met het ge- bruik, moet u de volledige gebruiksaanwijzing en installatiehandleiding aandachtig doorlezen. De aanwijzingen hieruit helpen bij het vermijden van lichamelijk letsel en beschadiging van het appa- raat. Bewaar de documentatie van de vaatwas- machine op een veilige plaats, zodat u hem altijd kunt raadplegen.

• Deze gebruiksaanwijzing is opgesteld voor ver- schillende apparaten en het kan gebeuren dat sommige functies niet van toepassing zijn op uw apparaat. Voor het eerste gebruik

• Bekijk De aanwijzingen voor de installatie (hier- onder).

• Laat de aarde-aansluiting uitvoeren door een ge- kwaliceerde elektricien.

• De producent is niet aansprakelijk voor schade die is ontstaan door het gebruik van een nietig geaard apparaat.

• Controleer voordat u het apparaat aansluit of de gegevens die staan vermeld op het typeplaatje overeenkomen met de gegevens van het lokale elektriciteitsnetwerk.

• Koppel tijdens de installatie de vaatwasmachine los van het elektriciteitsnet.

• Gebruik altijd de originele stekker die is meege- leverd met het apparaat.

• Sluit het apparaat niet aan op het elektriciteitsnet met behulp van een verlengsnoer. Verlengsnoe- ren bieden onvoldoende veiligheid (ze kunnen bv. oververhit raken).

• Na de installatie van het apparaat moet de stek- ker goed toegankelijk zijn.- 123 - Veiligheid van kinderen

• Dit apparaat mag worden gebruikt door kinderen die ouder zijn dan 8 jaar en door personen met fysieke of geestelijke beperkingen en personen zonder ervaring en kennis van het apparaat, in- dien er toezicht is of wanneer zij zijn geïnstrueerd over veilig gebruik van het apparaat, op zodanige wijze dat de gevaren begrijpelijk zijn. Kinderen mogen niet met het apparaat spelen. Zonder toe- zicht mogen kinderen het apparaat niet reinigen of onderhouden.

• Zorg dat kinderen die jonger zijn dan 3 jaar niet bij het apparaat kunnen komen, tenzij ze onder permanent toezicht staan.

• Laat kinderen niet met dit apparaat spelen.

• Afwasmiddelen voor vaatwasmachines kunnen een bijtende werking hebben op de ogen, mond en keel. Lees de veiligheidsaanwijzingen die door de producent van het afwasmiddel op de verpak- king zijn geplaatst.

• Laat kinderen nooit zonder toezicht als het appa- raat openstaat. Er kunnen zich nog resten afwas- middel in bevinden.

• Het water in de vaatwasmachine is niet geschikt om te drinken. Gevaar voor letsel als gevolg van bijtende middelen.

• Wees voorzichtig als u de deur tijdens het was- programma opent vanwege de hoge watertem- peratuur.

• Plaats lange en scherpe/puntige voorwerpen (bv. vorken, messen) in de bestekkorf, met de punt naar beneden, of leg ze plat in de bovenste korf, om eventueel letsel te voorkomen. Dagelijkse bediening

• Gebruik het apparaat alleen in het huishouden voor de volgende handelingen: het afwassen van vaatwerk.

• Gebruik geen chemische oplosmiddelen in het apparaat, er bestaat gevaar voor ontplong.

• Ga niet zitten of staan op de open deur en leg er geen voorwerpen op. Het apparaat kan kantelen.

• Maak de deur tijdens de werking van het appa- raat niet open. Er kan heet water of stoom ont- snappen.- 124 -

• Laat de deur niet open staan, omdat dit gevaar kan opleveren.

• Het afwassen van serviesgoed in een huishou- delijke vaatwasmachine vergt in de werkingsfase meestal minder energie en water dan het afwas- sen met de hand. Bij problemen

• Laat reparaties en wijzigingen van het apparaat uitsluitend uitvoeren door de gekwaliceerde me- dewerkers van een servicedienst.

• Bij problemen of reparaties koppelt u het appa- raat los van het elektriciteitsnet:

• Koppel het apparaat los door de stekker uit het stopcontact te trekken,

• Schakel de zekering uit.

• Trek niet aan de kabel, alleen aan de stekker. Sluit de watertoevoer. Aanbevelingen

• Het laden van een huishoudelijke afwasmachine tot de door de fabrikant aangegeven capaciteit zorgt voor besparing van energie en water.

• Spoel de etensresten van het vaatwerk voordat u het in de vaatwasmachine plaatst om energie en water te besparen. Schakel de vaatwasmachine in als hij helemaal vol is.

• Plaats geen vaatwerk met voedselresten in het apparaat.

• Gebruik het voorwasprogramma alleen indien noodzakelijk.

• Zet schalen, glazen en bekers met de onderkant naar boven in het apparaat.

• Zet geen vaatwerk dat niet geschikt is om af te wassen in de vaatwasmachine en zet de vaatwas- machine niet te vol.

• Handmatig voorspoelen van het servies wordt af- geraden, omdat dit leidt tot een toename van het water- en energieverbruik. Vaatwerk dat niet geschikt is om af te wassen in de vaat- wasmachine

• Asbakken, kaarsresten, schoonmaakpasta’s, ver- ven, chemische stoen, ijzerlegeringen;

• Vorken, lepels en mensen met een handvat van hout, ivoor of parelmoer; gelijmde elemen- ten, voorwerpen die zijn verontreinigd met een schuurmiddel, zuur of base;- 125 -

• Plastic vaatwerk dat niet bestand is tegen hoge temperaturen, containers van koper of tin;

• Voorwerpen van aluminium en zilver (kunnen verkleuren of mat worden);

• Sommige tere glassoorten, porselein met sierop- druk, deze verbleken al na de eerste wasbeurt; sommig vaatwerk van kristal, omdat ze in de loop van de tijd hun transparantie verliezen, gelijmd bestek dat niet bestand is tegen hoge tempera- turen, glaasjes van loodkristal, snijbladen, voor- werpen gemaakt van synthetische vezels;

• Absorberende voorwerpen als sponsjes of keu- kendoekjes zijn niet geschikt om te wassen in de vaatwasmachine.

• Houd er bij toekomstige aankopen rekening mee of het vaatwerk geschikt is om af te wassen in de vaatwasmachine.

• De minimumperiode waarin reserveonderdelen die nodig zijn om het apparaat te repareren beschik- baar blijven, bedraagt 7 of 10 jaar, afhankelijk van het type en het doel van het reserveonderdeel, en is in overeenstemming met Verordening (EU) 2019/2022 van de Commissie.

• De lijst met reserveonderdelen en de bestelproce- dure zijn beschikbaar op de websites van de fabri- kant, importeur of de ociële vertegenwoordiger.

• Meer informatie over het product vindt u in de Eu- ropese productdatabase voor energie-etikettering EPREL op de website https://eprel.ec.europa.eu. U kunt de informatie verkrijgen door de QR-code op het energie-etiket te scannen of door het product- model in te voeren in de zoekmachine van EPREL https://eprel.ec.europa.eu/- 126 - UITPAKKEN Het apparaat is beveiligd tegen trans- portschade. Na het uitpakken moet het verpakkingsmateriaal zo verwerkt worden dat er geen risico voor het milieu ontstaat. Al het materiaal dat voor de verpak- king is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden en het is gelabeld met het bijbehorende symbool. Attentie! Het verpakkingsmateriaal (polyethyleen- zakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.- 127 - VERWIJDERING VAN GEBRUIKTE APPARATUUR Dit product is overeenkomstig met de Europese richtlijn 2012/19/EG. Dit merkteken informeert dat dit ap- paraat na aoop van zijn levensduur niet samen met ander huishoudelijk afval verwijderd mag worden. De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elek- trische en elektronische apparatuur. De inzame- lende instanties, waaronder lokale inzamelpunten, winkels en gemeentelijke instanties vormen een ge- schikt systeem voor de inzameling van deze appa- ratuur. De juiste behandeling van gebruikte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijke gezondheid en de natuurlijke omgeving en voortko- men uit de aanwezigheid van gevaarlijke bestand- delen en verkeerde opslag en verwerking van der- gelijke apparatuur.- 128 -

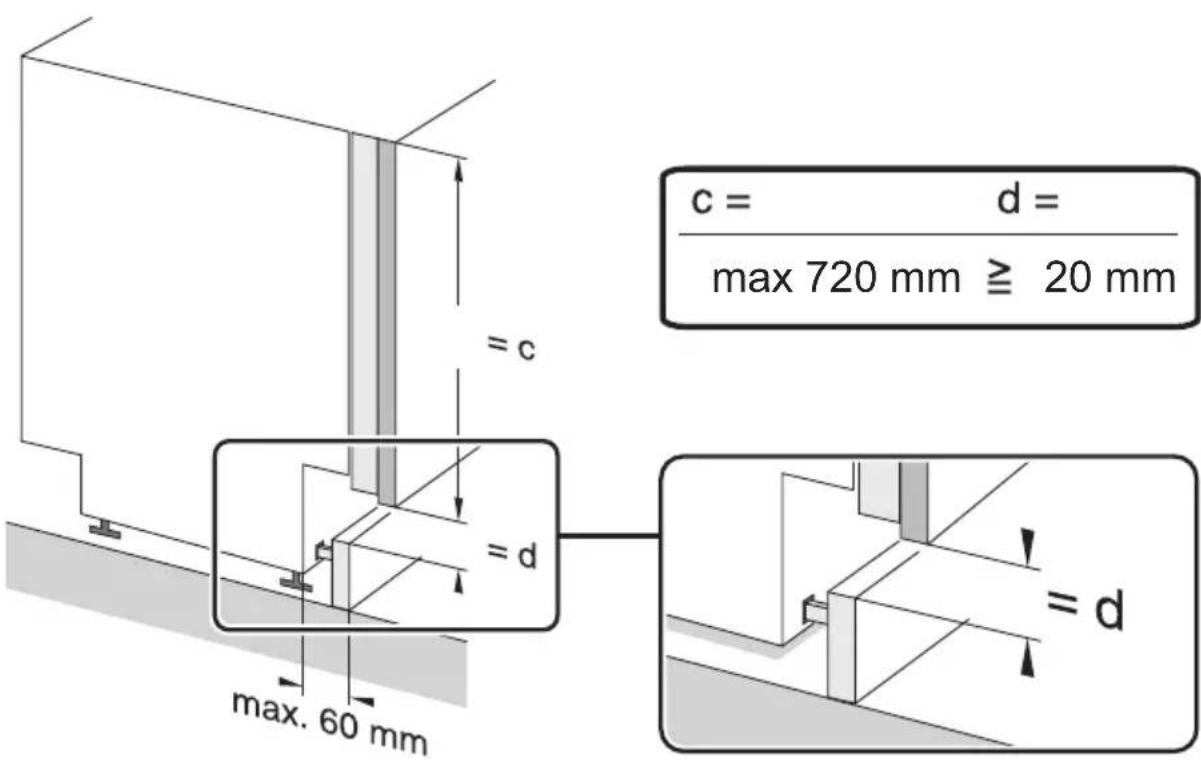

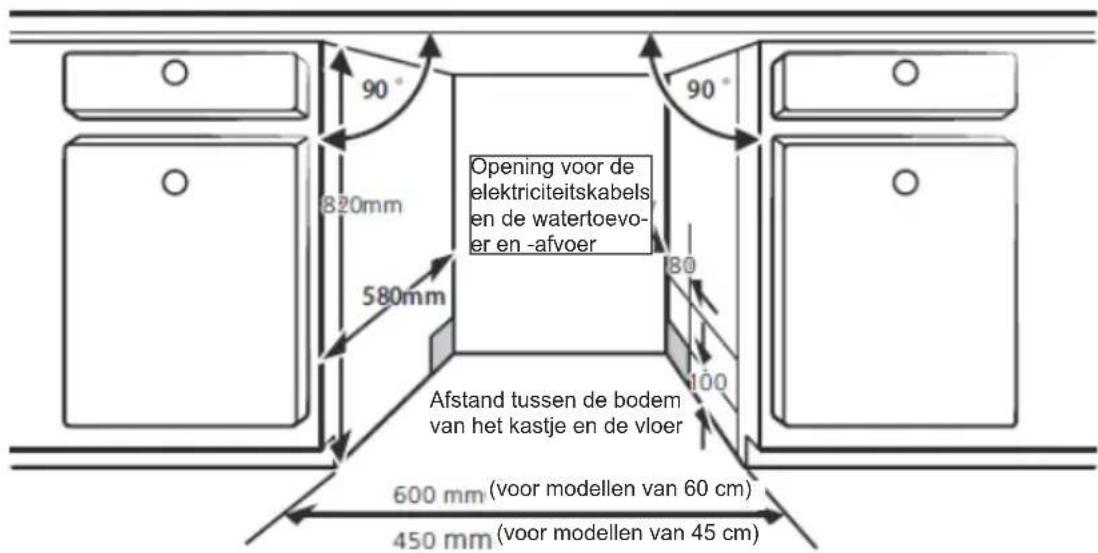

APPARAAT Plaatsing van het apparaat

• Kies een installatieplaats waar u voldoende ruimte heeft om vaat- werk in en uit de vaatwasmachine te ruimen.

• Plaats het apparaat niet in een ruimte waar de temperatuur kan da- len tot onder 0 °C.

• Pak het apparaat uit voordat u begint met installatie. Handel hierbij in overeenstemming met de waarschuwingen op de verpakking.

• Houd het apparaat bij verplaatsing niet vast aan de deur of het be- dieningspaneel.

• Zorg voor voldoende ruimte aan alle kanten van het apparaat, zodat u vrij toegang heeft tot de vaatwasmachine tijdens het schoonma- ken.

• Zorg ervoor dat tijdens het plaatsen van de vaatwasmachine de wa- teraanvoerslang en de afvoerslang niet worden dichtgeknepen. Zorg er ook voor dat het apparaat niet op de voedingskabel staat.

• Zet de vaatwasmachine waterpas met behulp van de verstelbare voetjes. Een juiste plaatsing van de vaatwasmachine zorgt voor pro- bleemloos openen en sluiten van de deur.

• Als de deur van de vaatwasmachine niet goed sluit, controleer dan of het apparaat stabiel op de grond staat; als dit niet het geval is kunt u dit bijstellen met behulp van de verstelbare voetjes. Wateraansluiting Zorg ervoor dat de waterleidingsinstallatie geschikt is voor de installatie van de vaatwasmachine. Bovendien raden wij aan om een lter te mon- teren op het punt waar het water de woning of het huis binnenkomt, om beschadigingen van het apparaat te voorkomen als gevolg van veront- reinigingen (zand, klei, roest, etc.) die soms in het water voorkomen; dit voorkomt ook vergeling en het ontstaan van neerslag na het wassen. Opmerking: het apparaat moet op het drinkwatersysteem worden aan- gesloten met behulp van een terugslagklep, wat kan leiden tot veront- reiniging van het drinkwater (volgens DIN EN 1717). Wij adviseren u om de installatie, met inbegrip van de aansluiting op het water- en elek- triciteitsnet en reparaties, te laten uitvoeren door een gekwaliceerde technicus. Wateraanvoerslang Gebruik niet de wateraanvoerslang van de oude vaat- wasmachine. Gebruik de nieuwe wateraanvoerslang die is meegeleverd met het apparaat. Spoel de binnenkant van de slang uit met water voordat u hem aansluit. Sluit de wateraanvoerslang direct aan op de waterkraan. De waterdruk in de installatie moet minimaal 0,03 MPa en maximaal 1 Mpa bedragen. Als de waterdruk hoger is dan 1 MPa moet u voor de vaatwasmachine een drukregelaar installeren. Na uitvoering van de aansluiting moet u de kraan volledig openzetten en de dichtheid controleren. Uit veiligheidsoverwegingen moet u de wateraanvoerkraan na iedere afwasbeurt sluiten.- 129 - ATTENTIE: In sommige modellen vaat- wasmachines is het watertoevoersysteem Aquastop toegepast. Bij toepassing van Aquastop treedt gevaarlijke druk op. Sluit de watertoevoer Aquastop niet af. Zorg ervoor dat hij niet wordt ingepakt of ver- draaid. Attentie! Draai uit veiligheidsoverwegin- gen de kraan na elke afwasbeurt dicht. Afvoerslang U kunt de wateraanvoerslang direct aansluiten op de waterafvoer of op de mof van de afvoer van de gootsteen. U kunt het water ook direct afvoeren in de gootsteen met behulp van een speciale houder (indien beschikbaar), door de gebogen buis op zijn rand te hangen. De aanslui- ting moet zich op een hoogte van minimaal 50 cm en maximaal 110 cm bevinden, gemeten vanaf de vloer. min 50cm/max 110cm min 50cm/max 110cm Als de toegepaste afvoer- slang langer is dan 4 m, kan het vaatwerk vuil blijven. De producent is niet aansprake- lijk voor schade die is ver- oorzaakt door een dergelijke situatie Elektrische aansluiting Sluit de geaarde stekker aan op een enkel, geaard stopcontact van het elektriciteitsnet met de juiste spanning. Als er geen aarde-installatie is, laat er dan een aanleggen door een gekwaliceerd elektricien. Wanneer het apparaat wordt gebruikt zonder aarding is de producent niet aan- sprakelijk voor de ontstane schade

• De interne installatie moet zijn beveiligd met een zekering van 10- 16 A.

• Het apparaat moet worden gevoed door een elektriciteitsnet met een wisselspanning van 220-240V/50Hz.

• Gebruik altijd de stekker met behuizing die is meegeleverd met het apparaat. Inschakeling van het apparaat bij een lage spanning ver- slechtert de kwaliteit van het afwassen en kan leiden tot beschadi- ging van het apparaat.

• De voedingskabel mag uitsluitend worden vervangen door de geau- toriseerde service of een gekwaliceerd elektricien. Als u zich niet houdt aan deze regels kan dit leiden tot ongevallen.

• Uit veiligheidsoverwegingen moet u de stekker altijd uit het stopcon- tact halen na aoop van de afwasbeurt.

• Om stroomschokken te voorkomen mag u de stekker niet met natte handen uit het stopcontact trekken.- 130 -

• Koppel het apparaat altijd los van het elektriciteitsnet door aan de stekker te trekken. Trek nooit aan de kabel.- 131 -

VOORBEREIDING VAN HET

APPARAAT Voor het eerste gebruik van de vaatwasmachine

• Controleer voordat u het apparaat aansluit of de gegevens die staan vermeld op

• het typeplaatje overeenkomen met de gegevens van het lokale elek- triciteitsnetwerk.

• Verwijder al het verpakkingsmateriaal uit het interieur van het ap- paraat.

• Bereid een wateronthardingsmiddel voor.

• Vul de container volledig met water en voeg daarna ongeveer 1,5 kg speciaal zout (bestemd voor vaatwasmachines) in de zoutdispenser.

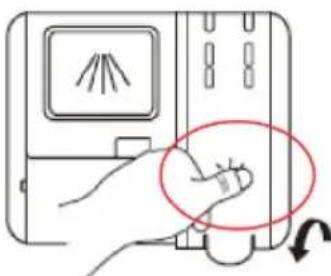

• Giet het glansspoelmiddel in het daarvoor bestemde vakje. De betekenis van waterontkalking Voor een goede werking heeft de vaatwasmachine zacht water nodig (met een laag kalkgehalte). Anders blijft er op het vaatwerk en in het apparaat witte kalkaanslag achter. Dit heeft negatieve invloed op de kwaliteit van het afwassen, drogen en glanzen. Als het water door de wateronthardingsinstallatie loopt, worden de ionen die verantwoordelijk zijn voor de waterhardheid verwijderd. Het water is dusdanig zacht dat de beste afwasresultaten worden bereikt. Afhankelijk van de hardheids- graad van het water verzamelen de ionen die verantwoordelijk zijn voor de waterhardheid zich snel in de wateronthardingsinstallatie. De water- onthardingsinstallatie moet daarom worden ververst om ervoor te zor- gen dat hij ook tijdens de volgende wasbeurt voldoende eectief werkt. Daarom moet u zout voor vaatwasmachines toepassen. Vullen met zout Gebruik uitsluitend zout dat is bestemd voor vaatwasmachines. Alle andere zoutsoorten die niet bestemd zijn voor gebruik in vaatwas- machines, met name keukenzout, kunnen de waterontharder bescha- digen. In geval van schade veroorzaakt door het gebruik van verkeerd zout, geeft de fabrikant geen garantie en is hij niet aansprakelijk voor de ontstane schade. Vul met zout voordat u het afwasprogramma start. Hiermee voorkomt u dat er zout water of zoutkorrels op de bodem van het apparaat achterblijven die corrosie kunnen veroorzaken.

1. Verwijder de onderste korf uit het apparaat en draai de dop van de

2. Plaats het uiteinde van de trechter (meegeleverd) in de opening en

vul met ongeveer 1,5 kg zout.

3. Vul de zoutdispenser volledig met water. Het is normaal als er een

kleine hoeveelheid water uit de zoutdispenser loopt.

4. Draai na het vullen van de dispenser de dop vast.

5. Na het vullen van de zoutdispenser dooft de zoutindicator.- 132 -

6. Schakel direct na het vullen van de zoutdispenser het afwasprogram-

ma in (we bevelen aan hiervoor een kort programma te gebruiken). Als u dit niet doet kan het zoute water de lters, pomp of andere belangrijke onderdelen van het apparaat beschadigen. Dit valt niet onder de garantie. ATTENTIE:

• U moet de zoutdispenser vullen als de zoutindicator ( ) op het be- dieningspaneel brandt. Afhankelijk van de oplossnelheid van het zout kan de zoutindicator nog steeds branden, zelfs na het vullen van de dispenser.

• Als het bedieningspaneel geen indicator heeft (bij sommige model- len), kunt u op basis van het aantal uitgevoerde wascycli inschatten wanneer u de dispenser moet bijvullen.

• Bij het morsen van zout kunt u het beste een inweekprogramma of een kort programma uitvoeren.

• Gebruik uitsluitend zout dat speciaal bestemd is voor vaatwasmachi- nes! Teststrip De eectiviteit van de afwas in de vaatwasmachine is afhankelijk van de waterhardheid in de leiding. Daarom is het apparaat is uitgerust met een systeem dat de waterhardheid vermindert. De eectiviteit van de afwas stijgt als dit systeem op de juiste manier is ingesteld. Om het niveau van de waterhardheid in de omgeving te controleren kunt u contact opnemen met het plaatselijke waterleidingbedrijf. U kunt ook zelf de waterhard- heid vaststellen met behulp van een teststrip (indien beschikbaar). 1 [min] 1 [sec] 1 [min]

Gecombineerde afwasmiddelen (bv. „2-in-1”, „3-in-1”, etc.) Er komen 3 soorten afwasmiddel voor:

1. Fosfaat- en chloorhoudende middelen;

2. Fosfaathoudende en chloorvrije middelen;

3. Fosfaat- en chloorvrije middelen.

De nieuwste tabletten zijn meestal fosfaatvrij. Omdat fosfaten waterver- zachtende eigenschappen hebben, raden wij aan om zout te gebruiken, zelfs wanneer de waterhardheid slechts 6°dH bedraagt. Als u een fos- faatvrij afwasmiddel gebruikt op plaatsen met hard water, kunnen op het vaatwerk en de glazen witte sporen achterblijven. U kunt dit voorkomen door de hoeveelheid afwasmiddel te vergroten. Chloorvrije afwasmiddelen hebben minder sterke blekende eigenschap- pen. Daardoor kan het gebeuren dat gekleurde vlekken niet goed wor- den verwijderd. Kies in dat geval een programma met een hogere afwas- temperatuur. In het algemeen bereikt u met gecombineerde afwasmiddelen alleen bevredigende resultaten onder bepaalde voorwaarden. Dergelijke afwas- middelen bevatten glansspoelmiddel en/of zout in bepaalde hoeveelhe- den. Wij raden echter bij toepassing van gecombineerde tabletten aan om regeneratiezout te gebruiken.- 133 - Waar moet u op letten als u dergelijke producten gebruikt:

• Controleer altijd de samenstelling van het gebruikte afwasmiddel en of het een gecombineerd product is.

• Controleer of het gebruikte afwasmiddel geschikt is voor de water- hardheid van het kraanwater dat gebruikt wordt in de vaatwasma- chine.

• Houd u aan de aanwijzingen op de verpakking van het product.

• Als het afwasmiddel de vorm heeft van tabletten mag u ze nooit in de bestekkorf doen. Plaats het tablet altijd in de zeepdispenser.

• Toepassing van deze middelen heeft alleen goede resultaten bij be- paalde toepassingen. Als u dit type afwasmiddel gebruikt, moet u contact opnemen met de producent en informeren naar de juiste toepassingsvoorwaarden.

• Wanneer de voorwaarden voor toepassing van dergelijke afwasmid- delen en de instellingen van de vaatwasmachine juist zijn, bespaart u zout en/of glansspoelmiddel.

• Wanneer de afwasresultaten bij toepassing van afwasmiddelen van het type „2-in-1” of „3-in-1” niet bevredigend zijn (wanneer er kalk- resten of watersporen achterblijven op het vaatwerk),

• moet u contact opnemen met de producent van het afwasmiddel. Reclamaties op basis van toepassing van gecombineerde afwasmid- delen vallen niet onder de garantie van de vaatwasmachine. Aanbevolen gebruikswijze: Voor het beste resultaat bij gecombineerde afwasmiddelen voegt u zout en glansspoelmiddel toe aan de vaatwasma- chine en stelt u de waterhardheid en de hoeveelheid glansspoelmiddel in op de laagste waarde. De oplosbaarheid van afwasmiddel in de vorm van tabletten van verschil- lende producenten kan verschillend zijn, rekening houdend met tempe- ratuur en tijd. Wij raden daarom af om afwasmiddelen in de vorm van tabletten te gebruiken bij korte programma’s. Voor korte programma’s raden wij aan om afwasmiddel in poedervorm te gebruiken. Bewaar de afwasmiddelen altijd op een droge en koele plaats, buiten bereik van kinderen. Vul de zeepdispenser vlak voordat u het apparaat inschakelt. Waarschuwing: Wanneer er zich bij de toepassing van een gecombineerd afwasmiddel problemen voordoen die eerder niet optraden, verzoeken wij u rechtstreeks contact op te nemen met de producent van het afwas- middel. Stoppen met het toepassen van gecombineerde afwasmiddelen:

• Vul de betreende vakjes met zout en glansspoelmiddel.

• Stel de waterhardheid in op het hoogste niveau (6) en zet de lege vaatwasmachine aan.

• Pas de waterhardheid aan.

• Stel het glansspoelmiddel juist in. Waarschuwing: Gebruik uitsluitend glansspoelmiddelen die zijn bestemd voor huishoudelijke vaatwasmachines. Resten glansspoelmiddel die zijn gemorst bij het vullen van de dispenser zorgen voor een grote hoeveel- heid schuim en verminderen daarmee de kwaliteit van het afwassen. Veeg daarom het gemorste glansspoelmiddel op met een doekje.- 134 - Waterhardheidstabel Waterhardheid Duitse graden dH Franse graden dF Britse graden dE Aanduiding hard- heidsniveau Zoutverbruik (g/cyclus) 1 0~5 0~9 0~6 H1 0 2 6-11 10-20 7-14 H2 9 3 12-17 21-30 15-21 H3 12 4 18-22 31-40 22-28 H4 20 5 23-34 41-60 29-42 H5 30 6 35-55 61-98 43-69 H6 60 Als de waterhardheid hoger is dan de maximale waarde die staat ver- meld in bovenstaande tabel, of wanneer u bronwater gebruikt, raden wij u aan om waterbehandelingslters en -apparaten te gebruiken. ATTENTIE: De fabrieksinstellingen van het apparaat zijn aangepast aan een waterhardheid van niveau 3. Schakel het apparaat in; Binnen 60 seconden na het inschakelen van de vaatwasmachine drukt u op de knop van het programma Start/Pauza en houdt u deze langer dan 5 seconden ingedrukt. De juiste instelling wordt gekozen. (De indicators voor zout en glansspoelmiddel knipperen om de beurt); Druk op de knop van het programma Start/Pauza om de juiste instellin- gen voor uw lokale omstandigheden te kiezen. De volgende instellingen zijn mogelijk: H1->H2->H3->H4->H5->H6; Om de instelling te beëindigen drukt u op de aan/uit-knop. Afwasmiddelgebruik Gebruik een afwasmiddel dat is bestemd voor huishoudelijke vaatwas- machines. Op de markt vindt u afwasmiddelen in de vorm van poeder, gel en tabletten, bestemd voor huishoudelijke vaatwasmachines. Plaats het afwasmiddel in de dispenser voordat u de vaatwasmachine inscha- kelt. Bewaar afwasmiddelen op een koele en droge plaats, buiten bereik van kinderen. Doe de dispenser voor afwasmiddel niet te vol; anders kunnen krassen ontstaan op glazen en het is mogelijk dat het afwasmiddel niet volledig oplost. Wilt u meer informatie over het toegepaste afwasmiddel? Neem dan rechtstreeks contact op met zijn producent.- 135 - Standaardlading en onderzoeksresultaten: Bovenste korf 1 Kopjes 2 Schoteltjes 3 Glazen 4 Bekers 5 Kleine pan 6 Ovenschalen 7 Ontbijtbordjes 8 Dinerborden 9 Soepschotel 10 Ovalen schaal 11 Dessertbordjes van melamine 12 Schaal van melamine 13 Glazen schaal 14 Dessertschaaltjes 15 Bestekmand Onderste korf Informatie voor onderzoeken in overeenstemming met de norm EN 60436 Inhoud - standaard 12 delig servies Instelling bovenste korf - onderste positie Programma - ECO Instelling dosering glansspoelmiddel - max Instelling regelaar waterhardheid - H3- 136 - Bestekkorf Plaats het bestek los van elkaar, in de juiste positie. Let erop dat ze niet in elkaar haken omdat dit kan veroorzaken dat het afwasproces niet juist verloopt. Voor de beste afwaskwaliteit moet u het bestek in de bestekkorf plaat- sen, terwijl u er op let dat: ze niet in elkaar haken en de grote voorwer- pen in het midden liggen. Aantal Bestek 1 Soeplepel 2 Bestek 3 Messen 4 Theelepeltjes 5 Dessertlepels 6 Opscheplepel 7 Opschepvorken 8 Sauslepel- 137 -

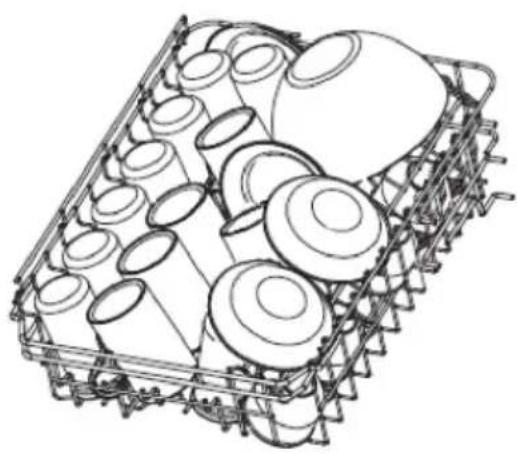

VAATWASMACHINE MET VAATWERK Bovenste korf De bovenste korf is ontworpen voor het afwassen van teer vaatwerk zoals glazen, kopjes, schoteltjes, etc. Vaatwerk dat in de bovenste korf wordt geplaatst, moet minder vuil zijn dan vaatwerk in de onderste korf. U kunt bovendien lange vorken, messen en lepels op de roosters plaat- sen zodat zij de sproeiarmen niet blokkeren. Uitklappen van de roosters voor bekers/kopjes Dankzij deze roosters kunt u de inhoud van de bovenste korf vergroten. U kunt glazen en bekers op de roosters plaatsen. Om meer plaats te creëren voor hoge voorwerpen in de korf, deelt u het rooster voor kopjes omhoog. U kunt dan hogere platen laten steunen tegen het rooster. U kunt hem ook uitnemen als u hem niet nodig heeft.- 138 - Inklappen steunen van de korf De pennen dienen voor het ondersteunen van worden. U kunt ze inklap- pen om zo meer plaats te maken voor groot vaatwerk. optillen laten zakken Aanwijzingen voor het gebruik van de korf: Instelling bovenste korf Type 1: U kunt de hoogte van de bovenste korf eenvoudig instellen, zodat u hoog vaatwerk makkelijk in de bovenste of onderste korf kunt plaatsen. Om de hoogte van de bovenste korf instellen, handelt u als volgt: Onderste positie

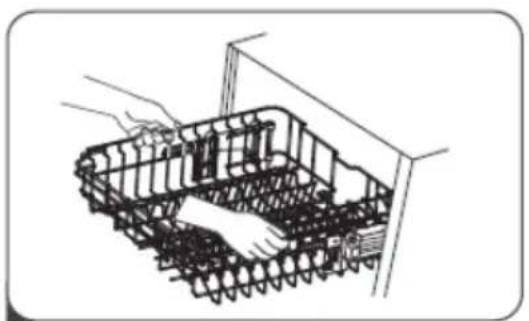

1. Trek de bovenste korf uit.

2. Neem de bovenste korf uit het apparaat.

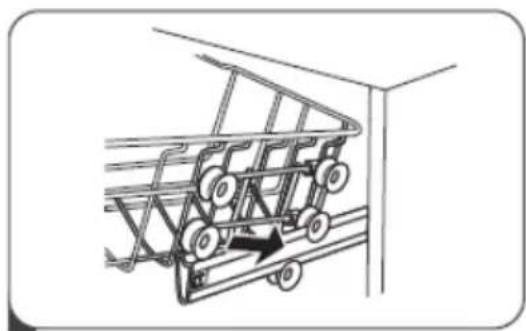

3. Bevestig de korf op de bovenste of onderste rollers.

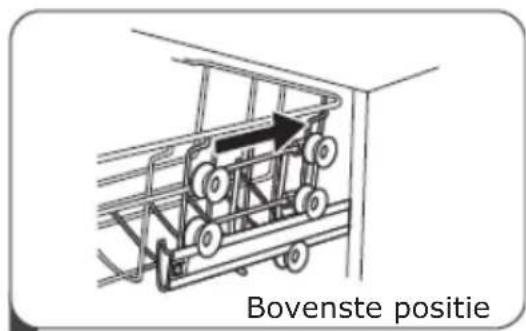

1. Om de korf naar de hoogste positie te brengen, moet u hem aan beide

zijden op dezelfde hoogte tillen. Zorg ervoor dat hij goed is vastgezet op de rails.

2. Om de korf te laten zakken, duwt u de hendel omlaag en laat u hem

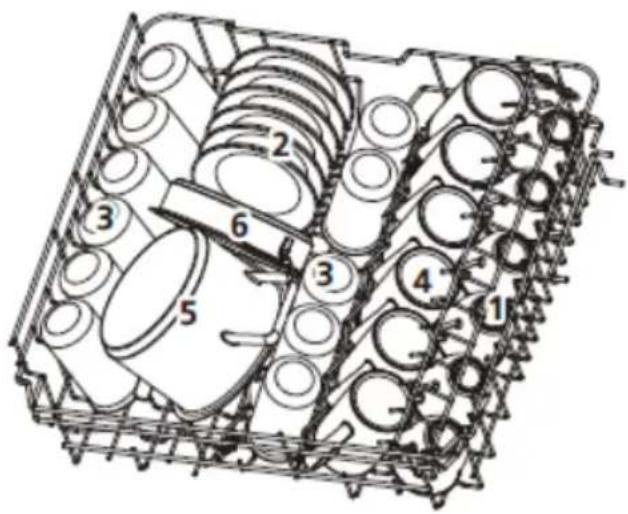

los. Onderste korf Plaats in de onderste korf borden, schalen, pannen, etc. Zorg ervoor dat het vaatwerk in de onderste korf de sproeiarmen niet blokkeert, zodat ze vrij rond kunnen draaien. In de onderste korf moet u groot vaatwerk plaatsen, maar ook vaatwerk dat moeilijker af te wassen is, bijvoorbeeld pannen, koekenpannen, deksels, schalen, etc. Plaats het vaatwerk met de bodem naar boven, zodat er zich geen water in het vaatwerk verza- melt Plaats het vaatwerk zodanig dat ze de sproeiarmen niet blokkeren.- 140 - Vul de zeepdispenser met afwasmiddel Open het klepje van de zeepdispenser. Druk hiervoor op het klepje van de dispenser zodat de blokkade opent, zoals getoond op de afbeelding. Aan de binnenkant van de zeepdispenser bevindt zich een maataandui- ding. Met behulp van deze aanduidingen (lijnen) kunt u de juiste hoe- veelheid afwasmiddel afmeten. Er kan maximaal 30 g afwasmiddel in de zeepdispenser. Open de verpakking met het afwasmiddel voor vaatwasmachines en strooi in het grootste vakje een hoeveelheid (A) van 25 cm

bij sterk ver- ontreinigd vaatwerk of 15 cm

bij minder sterk verontreinigd vaatwerk (B). Afhankelijk van de mate van verontreiniging van het vaatwerk en de waterhardheid kan het nodig zijn om extra afwasmiddel toe te voegen. Naar links schuiven Aandrukken Giet het afwasmiddel in het grote- re bakje (A) voor de basiscyclus. Voor een beter afwasresultaat, vooral bij vuile vaat, giet u een kleine hoeveelheid afwasmiddel op de deur. Het extra afwasmiddel wordt gebruikt tijdens het voor- wassen.

1. Open het deksel door de ont-

grendelingshendel te verschui- ven.

2. Open het deksel door de ont-

grendelingshendel in te druk- ken. Sluit het deksel door het naar voren te schuiven en erop te drukken.- 141 - Houd er rekening mee dat afhankelijk van de verontreiniging en het wa- ter de instelling anders kan zijn. Houdt u aan de aanbevelingen van de fabrikant die zijn geplaatst op de verpakking van het afwasmiddel. Vullen van het vakje met glansspoelmiddel en keuze van de instelling Een glansspoelmiddel wordt gebruikt om het ontstaan van witte water- druppels, kalkvlekken en witte leksporen op het vaatwerk te voorkomen en de kwaliteit van het droogproces te verbeteren. In tegenstelling tot de algemene opvatting dient het dus niet alleen om het vaatwerk te laten glanzen, maar ook om het voldoende droog te maken. Let er daarom op of er in de dispenser voldoende glansspoelmiddel voor vaatwasmachines zit. Verwijder het deksel van de dis- penser door het op te tillen aan de hendel. Giet glansspoelmiddel in de dis- penser en zorg ervoor dat u er niet teveel in doet. Sluit na aoop het deksel. Opgelet: Bij het afsluiten van het vakje met vaatwasmiddel moet u op de hiervoor bestemde plaats op het deksel drukken!- 142 - Instelling van de dispenser voor het glansspoelmiddel Om betere droogresultaten te bereiken met beperkt gebruik van glans- spoelmiddel, kunt u het verbruik in de vaatwasser aanpassen. Hiervoor handelt u als volgt.

1. Sluit de wasmachine aan op het elektriciteitsnet;

2. Druk binnen 60 seconden na stap 1 meer dan 5 seconden op de

knop Start/Pauze. Druk daarna op de knop uitgestelde start om het model van de instellingen in te voeren. De indicator glansspoelmid- del knippert met een frequentie van 1 Hz.

3. Druk op de Start/Pauze-knop om de juiste instellingen voor uw lo-

kale omstandigheden te kiezen. De volgende instellingen zijn moge- lijk: D1->D2->D3->D4->D5->D1, De dispenser geeft het meeste middel af bij de instelling D5. De fabrieksinstelling is D3. De instelling wordt na 5 seconden opgeslagen of nadat u de aan/uit- knop heeft ingedrukt om de instelmodus te verlaten.- 143 -

KEUZE Inschakelen van het apparaat

1. Schuif de onderste en bovenste korf uit, plaats het vaatwerk erin en

schuif de korven weer in de vaatwasmachine. Wij bevelen aan om eerst de onderste korf te laden en vervolgens de bovenste

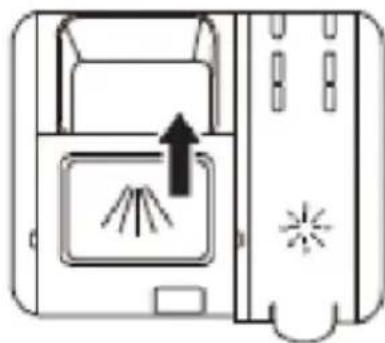

2. Voeg afwasmiddel toe.

3. Steek de stekker in het stopcontact. Gegevens over de voeding be-

vinden zich op de productkaart. Zorg ervoor dat de watertoevoer openstaat en is ingesteld op de maximale druk.

4. Open de deur en druk op de aan/uit-knop.

5. Druk op de Programmaknop “< “ of “ >” om een programma te

kiezen; op de display gaat het controlelampje programma branden. Sluit de deur. De vaatwasmachine schakelt in. Wijziging van het programma U kunt de lopende afwascyclus alleen veranderen als hij nog maar korte tijd loopt. Anders is het afwasmiddel al opgelost in het water en het water kan al weggepompt zijn. In dat geval moet u de zeepdispenser opnieuw vullen en het afwasprogramma starten vanaf het begin. Om de vaatwasmachi- ne te resetten moet u de volgende aanwijzingen opvolgen:

1. Houd de deur schuin om het afwasprogramma te onderbreken. Zodra

de sproeiarmen zijn gestopt kunt u de deur volledig openen.

2. Druk langer dan 3 seconden op de Programmaknop “ >”. Het appa-

raat schakelt over op de waakstand.

3. Nu kunt u het programma wijzigen in het gekozen programma

Toevoegen van vaatwerk tijdens het programma U kunt vaatwerk toevoegen op ieder moment totdat de zeepdispenser het afwasmiddel vrijgeeft. Volg in dat geval de volgende aanwijzingen:

1. Houd de deur schuin om het afwasprogramma te onderbreken.

2. Zodra de sproeiarmen zijn gestopt kunt u de deur volledig openen.

3. Plaats het extra vaatwerk.

4. Sluit de deur. Na 10 seconden vervolgt de vaatwasmachine zijn wer-

king. Het is gevaarlijk om de deur tijdens het afwassen te openen, omdat heet stoom verbrandingen kan veroorzaken. WAARSCHUWING: Het is gevaarlijk om de deur tijdens het afwassen te openen, omdat hete stoom verbrandingen kan veroorzaken.- 144 - Na aoop van de afwascyclus Schakel het apparaat uit met behulp van de Aan/Uit-knop, sluit de wa- tertoevoer af en open de deur van de vaatwasmachine. Wacht een paar minuten voordat u de vaatwasmachine uitruimt. Het vaatwerk en bestek zijn tot die tijd namelijk heet en gevoelig voor breuken. Bovendien is het vaatwerk daarna droger. Schakel de vaatwasmachine uit Het programma is pas beëindigd wanneer het controlelampje van het afwasprogramma brandt, maar niet knippert.

1. Schakel de vaatwasmachine uit met de On/O-knop.

2. Draai de watertoevoerkraan dicht!

Open de deur voorzichtig. Heet vaatwerk is gevoelig voor stoten. Laat in verband hiermee het vaat- werk circa 15 minuten afkoelen voordat u het uit de machine haalt. Open de deur van de vaatwasmachine, laat hem openstaan en wacht en- kele minuten voordat u het vaatwerk uitruimt. Hierdoor is het vaatwerk koeler en droger. Uitruimen van de vaatwasmachine Het is normaal dat de vaatwasmachine vanbinnen nat is. Leeg eerst de onderste, en daarna de bovenste korf. Hierdoor voorkomt u dat water uit de bovenste korf op het vaatwerk in de onderste korf druppelt.- 145 -

Werking van het apparaat (knop)

1. Voeding Druk op de knop om de vaatwasmachine in te schakelen.

Selecteer het juiste wasprogramma.

halve lading Voor het kiezen van de functie halve lading. (De functie halve lading wordt aanbevolen wanneer u maximaal 6 complete couverts laadt. Met deze functie verbruikt u minder water en energie. U kunt de functie gebruiken in combinatie met de programma’s Intensief, ECO, 90 min.).

drogen Dient voor het kiezen van de functie extra drogen. U kunt de functie extra drogen alleen gebruiken met de programma’s intensief, ECO, 90 min.).

de start Deze knop dient voor het instellen van de uitgestelde start van het wascyclus. U kunt de start tot 24 uur uitstellen. Één druk op de knop vertraagt de start met één uur. (3h/6h/9h/).

Pauze Start het geselecteerde wasprogramma of stopt het program- ma wassen tijdens de cyclus.

wingsaandui- ding Glansspoelmiddel Als de aanduiding brandt, betekent dit dat er nog maar weinig glansspoelmiddel in de dispenser zit en u deze moet aanvullen. Zout Als de aanduiding brandt, betekent dit dat er nog maar wei- nig zout in de dispenser zit en u dit moet aanvullen.- 146 - ERROR CODE FOUTCODE BESCHRIJVING VAN DE STORING ACTIE E1 Langere watervultijd De kraan is gesloten, de wa- terinvoer is geblokkeerd of de waterdruk is te laag.

De vereiste tempera- tuur is niet bereikt Defect van het verwarmings- element E4 Het apparaat is te vol. Element van de vaatwasma- chine is niet hermetisch.

Schoonmaken van buitenoppervlakken Deur en deurdichting: Om etensresten te verwijderen, reinigt u de dich- ting van de deur regelmatig met een zachte, vochtige doek. Als u vaatwerk in de vaatwasser plaatst, kunnen etensresten op de zij- kant van de deur van de vaatwasser druppelen. Deze oppervlakken be- vinden zich buiten het afwascompartiment en het water uit de sproeiar- men kan ze niet bereiken. Verwijder alle verontreinigingen voordat u de deur sluit. Bedieningspaneel Maak het bedieningspaneel UITSLUITEND SCHOON met een zachte, vochtige doek. WAARSCHUWING Om te voorkomen dat er water in de deurvergrendeling en elektrische componenten binnendringt, mag u geen sprayreiniger gebruiken. Gebruik nooit schurende schoonmaakmiddelen of scherpe reinigings- hulpmiddelen op de buitenoppervlakken. Ook sommige papieren hand- doeken kunnen krassen of vlekken op het oppervlak achterlaten. Schoonmaken van binnenoppervlakken Filtersysteem Het ltersysteem op de bodem van het afwascompartiment houdt grote- re verontreinigingen tegen. Deze verontreinigingen kunnen verstoppin- gen van de lters veroorzaken. Controleer regelmatig de staat van de lters en maak ze indien nodig schoon onder stromend water. Maak de lters als volgt schoon.

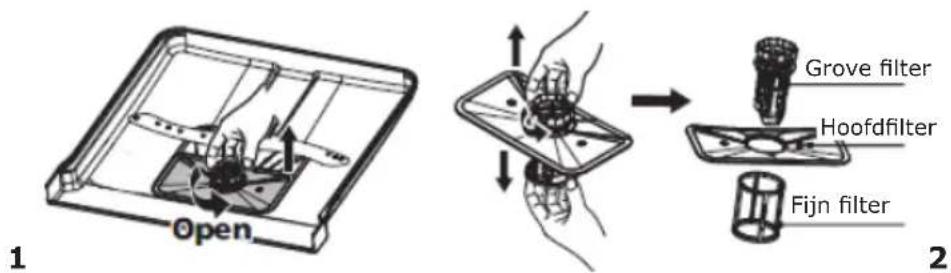

Grove lterHoofdlterFijn lter

1. Pak de grove lter vast en draai hem naar links om hem los te ma-

ken. Til de lter omhoog en neem hem uit de vaatwasmachine.

2. De jne lter kunt u uit de bodem van het ltersysteem halen. U

maakt de grove lter los uit de hoofdlter door de randen voorzichtig in te drukken en hem los te trekken- 148 -

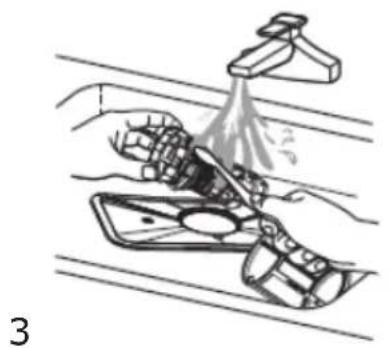

3. Grove etensresten spoelt u weg onder stromend water. Maak de lter

nauwkeurig schoon met een zacht, schoon borsteltje.

4. Zet de lter in omgekeerde volgorde in elkaar, plaats de lterinzet en

draai naar rechts, in de richting van de pijl. WAARSCHUWING Draai de lter niet te strak aan. Zet de lter zorgvuldig op zijn plaats en maak hem vast. Anders kunnen er verontreinigingen in de componenten van de afwasmachine terechtkomen en deze verstoppen. Schakel de vaatwasmachine NOOIT in zonder lters. Onjuiste vervan- ging van de lter kan de eectiviteit van de werking van het apparaat verminderen en beschadiging van het vaatwerk en bestek veroorzaken. Sproeiarmen Het is noodzakelijk om de sproeiarmen regelmatig te reinigen, omdat hard water met chemicaliën de sproeikoppen en lagers van de sproei- koppen kan verstoppen. Schoonmaken van de sproeiarmen:- 149 -

1. Om de bovenste sproeiarm te verwijderen, houdt u de moer vast en

draait u de arm naar links.

2. Om de onderste sproeiarm te verwijderen, trekt u de arm omhoog.

3. Was de sproeiarmen met een zacht borsteltje in warm water met

zeep. Spoel de armen af en monteer ze in het apparaat Reiniging van de vaatwasmachine Beveiliging tegen bevriezen In de winter moet u de vaatwasmachine beschermen tegen bevriezing. Na elke afwasbeurt moet u:

1. De stroomvoorziening loskoppelen van de vaatwasmachine.

2. De watertoevoer dichtdraaien en de watertoevoerbuis losmaken van

3. Het water uit de watertoevoerbuis en de waterkraan tappen. (Verza-

mel het water in een pan)

4. De watertoevoerbuis opnieuw aansluiten op de waterkraan.

5. De lter verwijderen en met een sponsje het water van de bodem van

de vaatwasmachine verwijderen. Na iedere afwasbeurt Sluit na elke afwasbeurt de watertoevoer naar het toestel af en laat de deur op een kiertje openstaan, zodat er geen vocht en geuren in het apparaat blijven hangen. Trek de stekker uit het stopcontact Trek altijd de stekker uit het stopcontact voordat u begint met schoon- maken of met onderhoudswerkzaamheden. Gebruik geen oplosmiddelen en schurende schoonmaakmiddelen. Gebruik geen oplosmiddelen of schurende schoonmaakmiddelen om de buitenste delen en de rubberen elementen van de vaatwasmachine te reinigen. Gebruik alleen een doekje en warm water met zeep. Om vlekken aan de binnenkant te verwijderen, gebruikt u een doek die is bevochtigd met water en een beetje azijn of reinigingsmiddel dat spe- ciaal is bedoeld voor vaatwasmachines. Als u de vaatwasmachine langere tijd niet gebruikt Wordt aanbevolen om eerst een afwasprogramma te starten bij een lege vaatwasmachine, vervolgens de stekker uit het stopcontact te trekken, de watertoevoer te sluiten en de deur op een kiertje open te laten staan. Dit beschermt de dichtingen en voorkomt het ontstaan van geurtjes in het apparaat. Verplaatsen van het apparaat Als het apparaat moet worden verplaatst, probeer het dan in verticale positie te houden. Alleen wanneer dit absoluut noodzakelijk is, kunt u het apparaat op de achterwand neerleggen.- 150 - STORINGEN VERHELPEN Probleem Waarschijnlijke oorzaak Oplossing De vaatwasmachine start niet De stekker zit niet in het stopcontact Sluit aan op het elektrici- teitsnet Het kinderslot is ingescha- keld (geselecteerde model- len) Kinderslot uitschakelen De vaatwasmachine gaat niet werken De functie 'Uitgestelde start' is gekozen Wacht tot het programma start De deur van de vaatwasma- chine is open Sluit de deur De temperatuur van het toegevoerde water is hoger dan 70

Verlaag de temperatuur van het toegevoerde water of wacht tot de watertempera- tuur is gedaald De vaatwasmachine vult zich niet met water Controleer of de waterkraan open staat De vaatwasmachine werkt te lang De programmaduur loopt uiteen, afhankelijk van de mate van verontreiniging van het vaatwerk Zodra zware verontreiniging wordt gedetecteerd, verlen- gen de programma's 'Auto' en 'Normaal' automatisch de duur van de cyclus De optie 'Selfcleaning' is gekozen (geselecteerde modellen) Na het kiezen van de optie 'Selfcleaning' wordt de duur van de cyclus verlengd om de desinfectietemperatuur te kunnen bereiken Het vaatwerk is onvoldoen- de schoon Het afwasmiddel is onjuist gebruikt Gebruik een hoeveelheid afwasmiddel die geschikt is voor de waterhardheid en het gekozen afwasprogram- ma of gebruik een ander afwasmiddel Het vaatwerk staat te dicht bij elkaar Plaats het vaatwerk op- nieuw in overeenstemming met de gebruiksaanwijzing Het geselecteerde afwas- programma is niet geschikt voor de mate van verontrei- niging van het vaatwerk Kies een ander programma De sproeiarm is geblokkeerd Plaats het vaatwerk op- nieuw om de arm niet te blokkeren- 151 - Het vaatwerk is onvoldoen- de droog De dispenser voor het glansspoelmiddel is leeg Vul de dispenser van het glansspoelmiddel of verhoog de dosering van dit middel Verkeerde plaatsing van het vaatwerk in de vaatwasma- chine Plaats het vaatwerk op- nieuw in overeenstemming met de gebruiksaanwijzing Het gekozen programma heeft geen droogfase Kies een afwasprogramma met drogen Vlekken en neerslag op het vaatwerk Te hard water Wijzig de instelling van de waterhardheid volgens de betreende punten in de handleiding De dispenser voor het glansspoelmiddel is leeg Vul de dispenser van het glansspoelmiddel of verhoog de dosering van dit middel Onjuiste hoeveelheid afwas- middel Wijzig de instelling van de waterhardheid en het glansspoelmiddel volgens de betreende punten in de handleiding Het afwasmiddel is achter- gebleven in de dispenser Het afwasmiddel is mogelijk over de houdbaarheidsda- tum of niet geschikt Gebruik een ander afwas- middel De 3-in-1-houder voor afwasmiddel is geblokkeerd door vaatwerk Plaats het vaatwerk op- nieuw in overeenstemming met de gebruiksaanwijzing Er blijft water achter in de vaatwasmachine Het vorige programma was niet voltooid of werd onder- broken De selectie van het juiste programma wordt uitgelegd in de gebruiksaanwijzing Voedselresten of glas heb- ben de pomp geblokkeerd. Verwijder de oorzaak van de blokkade De vaatwasmachine pompt het water niet goed weg De afvoer is verstopt Controleer de sifon De waterafvoerslang is geknikt Zorg ervoor dat de wateraf- voerslang goed is aangeslo- ten op de afvoer Schuim in de vaatwasma- chine Geen goed afwasmiddel gebruikt Zorg ervoor dat het gebruik- te afwasmiddel geschikt is voor vaatwasmachines Aanslag op de wanden van de vaatwasmachine Het gebruik van een ver- keerd afwasmiddel heeft het ontstaan van aanslag veroorzaakt Zorg ervoor dat het gebruik- te afwasmiddel geschikt is voor vaatwasmachines Zwarte of grijze sporen op het vaatwerk Aluminium vaatwerk heeft borden geraakt Het afwassen van vaatwerk of bestek van aluminium wordt niet aanbevolen Het interieur van de vaat- wasmachine is verkleurd Aanslag van koe en thee Gebruik een gecerticeerd middel voor het plaatselijk verwijderen van vlekken Geluid Geluid van geopend klepje van de afwasmiddeldispen- ser/waterafvoerpomp Dat is een normaal ver- schijnsel Lekkend water tijdens de werking De vaatwasmachine staat niet waterpas Zet de vaatwasmachine waterpas Probleem Waarschijnlijke oorzaak Oplossing- 152 -

APPARAAT Plaatsing van het apparaat Zet het apparaat op de gewenste plaats. De achterkant moet tegen de muur rusten en de zijkanten tegen aangrenzende kasten of muren. De vaatwasmachine is uitgerust met watertoevoer- en afvoerslangen die aan de rechter- of linkerkant kunnen worden geplaatst, waardoor goede montage eenvoudiger wordt. Waterpas zetten van het apparaat Na plaatsing van het apparaat kan het in hoogte worden versteld en waterpas gezet met behulp van de stelvoetjes. Wf [mm]Wd [mm]Dd [mm]Hd [mm]45cm 60cm 45cm 60cm Wd 448 598 448 598 Wf min 450 min 600 min 450 min 600 Dd 550 550 570 570 Hd max 720 max 720 max 605 max 605- 153 - Het gewicht van de meubelplaat moet bedragen: *Voor 45 cm met volledig ingebouwd paneel - ≤3,2-5 kg *Voor 45 cm met zichtbaar paneel - ≤3,2-5 kg Het gewicht van de meubelplaat moet bedragen: *Voor 60 cm met volledig ingebouwd paneel - ≤3,2-7 kg *Voor 60 cm met zichtbaar paneel - ≤3,2-6 kg Houd er rekening mee dat voor apparaten met schuifdeur het aanbevo- len gewicht van het voorpaneel - ≤3,2-10 kg max 720 mm 20 mm OPGELET: Vanwege de specieke eigenschappen van inbouw kan het nodig zijn om de plintlijst op maat te snijden.- 154 - Installatie bij inbouw Stap 1: De beste plaats voor de vaatwasmachine kiezen De beste plaats om een vaatwasmachine te installeren is in de buurt van de watertoevoerkraan, de waterafvoer en de elektrische aansluiting. Afbeeldingen met de afmetingen van het kastje en installatieplaats van de vaatwasmachine

1. Minder dan 5 mm tussen de bovenkant van de vaatwasmachine en het

kastje en de deur op één lijn met het kastje. Opening voor de elektriciteitskabels en de watertoevo- er en -afvoer Afstand tussen de bodem van het kastje en de vloer (voor modellen van 60 cm) (voor modellen van 45 cm)

2. Bij installatie van de vaatwasmachine in een hoekkast moet u ruimte

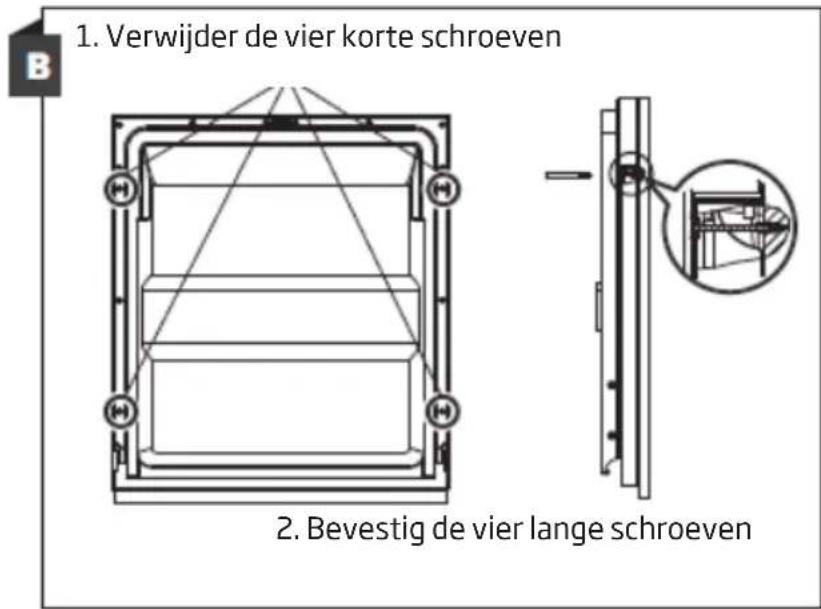

overhouden voor het openen van de deur. Vaatwasmachine Deur van de va- atwasmachine Kastje Minimale afstand *ATTENTIE: Afhankelijk van de plaats van het stopcontact kan het nodig zijn om een gat in de wand van het kastje te maken. Stap 2: Afmetingen kastdeur en de installatie ervan (in bepaalde mo- dellen) De kastdeur moet worden geïnstalleerd volgens de installatietekening.- 155 - *Half ingebouwd model Scheid de tapes A en B. Tape A op de houten deur en vilttape B op de deur van de vaatwasser aan de buitenkant (zie afbeelding A). Na plaat- sing van de houten deur maakt u hem vast op de deur van de vaatwas- machine met behulp van bouten en schroeven (zie afbeelding B) Tape Tape 2.Bevestig de vier lange schroeven

1. Verwijder de vier korte schroeven

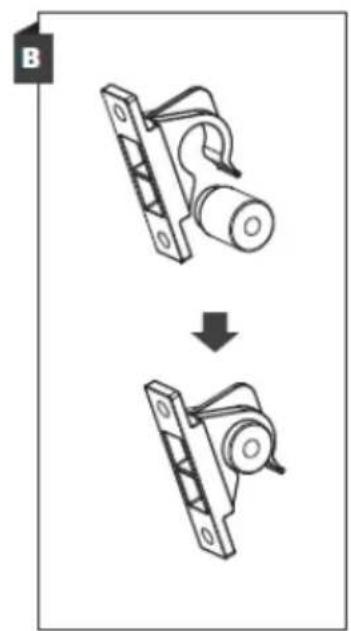

*Stap 2: Afmetingen kastdeur en de installatie ervan De kastdeur moet worden geïnstalleerd volgens de installatietekening. Installeer de haak op het houten sierpaneel (zie afbeelding 4A) en plaats de haak in de opening in de buitendeur van de vaatwasmachine (zie afbeelding 4B). Nadat u het paneel heeft geplaatst, drukt u het aan de bovenkant aan zodat de plastic haken vastklikken. *Inbouwmodel- 156 - Installeer de haak op het houten sierpaneel en plaats de haak in de opening in de buitendeur van de vaatwasmachine (zie afbeelding A). Na plaatsing van de houten deur maakt u hem vast op de deur van de vaat- wasmachine met behulp van bouten en schroeven (zie afbeelding B).

1. Verwijder de vier korte schroeven

1. De veerspanning van de buitendeur van de vaatwasmachine is fa-

brieksmatig ingesteld. Na installatie van het houten sierpaneel moet u de weerstand van de deurveer aanpassen. Draai aan de stelschroef om de staalkabel losser te maken of aan te spannen.

2. De weerstand van de deurveer is juist als de deur horizontaal staat na

opening en eenvoudig met één vinger kan worden opgetild. Stap 4. Montagefasen vaatwasmachine- 157 - De volgende stappen van de installatie vindt u op de installatietekenin- gen.

1. Bevestig het condensatieband onder het werkblad van het kastje. Let

erop dat het condensatieband gelijk is aan de rand van het werkblad. (Stap 2).

2. Sluit de wateraanvoerslang aan op een koudwaterkraan.

3. Sluit de waterafvoerslang aan.

4. Sluit de kabel aan op het elektriciteitsnet.

5. Zet de vaatwasmachine op zijn plaats. (Stap 4)

6. Zet de vaatwasmachine waterpas. U kunt de achterste voetjes afstel-

len vanaf de voorkant van de afwasmachine door het aandraaien van de zeskantige schroef met een inbussleutel in het midden van de basis van de afwasmachine. Voor het afstellen van de voorste voetjes moet u met een platte sleutel de voorste voetjes draaien totdat de vaatwasmachine waterpas staat.

7. Bevestig de meubeldeur aan de deur van de vaatwasmachine.

8. Stel de veerspanning van de deur af met behulp van een inbussleutel.

Spannen van de veer naar links. Als u dit niet doet, kan de vaatwasma- chine beschadigd raken.

9. U moet de vaatwasmachine vastzetten. U kunt dit op twee manieren

doen: A. Werkblad van meubelplaat: Steek de montagehaak in de opening aan de zijkant van de wand en bevestig hem aan het werkblad met behulp van schroeven. B. Werkblad van marmer of graniet: Zet de zijkant vast met behulp van een schroef. *Bepaalde modellen vaatwasmachines zijn voorzien van pakkingen om te monteren rond de machine bij inbouwinstallatie (optie). ATTENTIE: Als u metalen meubelelementen zoals handgrepen, beslag en meubelfronten gebruikt, moet u deze afscheiden van het oppervlak van de knoppen op het bedieningspaneel. Zonder afscheiding kan storing optreden tijdens de werking van de afwasmachine. OPGELET: Het gebruik van metalen decoraties of beveiligingen in hetzelfde vlak als het bedieningspaneel kan de werking ervan verstoren. Gebruik deze daarom niet. Als producent zorgen we voor polypropyleenfolie die met het product wordt meegeleverd.- 158 - Stap 5. Waterpas zetten van de vaatwasmachine Om ervoor te zorgen dat de vaatwasmachine juist werkt moet u hem waterpas zetten. Zet een waterpas op de deur en de korfgeleiders in de vaatwasmachine om te controleren of het apparaat waterpas staat. Zet de vaatwasmachine waterpas door elk van de drie stelvoetjes apart in te stellen. Let op dat de vaatwasmachine tijdens het waterpas zetten niet omvalt. Controleer of hij van voor naar achter waterpas staat Controleer of hij overdwars waterpas staat ATTENTIE: Het hoogtebereik waarin u de voetjes kunt afstellen bedraagt 50 mm.- 159 - GARANTIE, SERVICE Garantie De garantieverplichtingen blijken uit het garantiebewijs. De producent is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product. Service

• De producent van het apparaat raadt aan om alle reparaties en afstelwerkzaamheden uit te laten voeren door de fabrieksservice of de geautoriseerde service van de producent. Om veiligheidsredenen mag u het apparaat niet zelf repareren.

• Reparaties die zijn uitgevoerd door personen die niet over de ver- eiste kwalicaties beschikken, kunnen een ernstig gevaar opleveren voor de gebruiker van het apparaat.

• De minimale garantieperiode voor het apparaat die door de fabri- kant, importeur of gevolmachtigde wordt aangeboden, staat ver- meld op het garantiebewijs.

• Het apparaat verliest zijn garantie als gevolg van eigenhandige aanpassingen, wijzigingen, schending van de verzegeling of andere beveiligingen van het apparaat of onderdelen daarvan, en andere eigenhandige interventie in de apparatuur die niet in overeenstem- ming is met de gebruiksaanwijzing. Reparatiemelding en assistentie bij storingen Als het apparaat gerepareerd moet worden, moet u contact opnemen met de klantenservice. De adresgegevens en het telefoonnummer van de klantenservice vindt op het garantiebewijs. Als u contact opneemt, zorg er dan voor dat u het serienummer van het apparaat bij de hand heeft, dit staat op het typeplaatje. Voor uw gemak kunt u het hieronder noteren: Verklaring van de producent Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:

• Laagspanningsrichtlijn 2014/35/EC

• Richtlijn elektromagnetische compatibiliteit 2014/30/EC

• Richtlijn 2009/125/EC

• Richtlijn RoHS 2011/65/EC en over de certi cering en de conformiteitsverklaring voor orga- nen die toezicht op de markt houden beschikt.
