| Caractéristiques techniques | Four à micro-ondes GE JX2027SMSS, capacité de 0,7 pi³, puissance de 700 watts, 10 niveaux de puissance. |
|---|---|
| Dimensions | Dimensions extérieures : 48,3 cm (largeur) x 38,1 cm (profondeur) x 27,9 cm (hauteur). |
| Utilisation | Fonctions de cuisson, décongélation, réchauffage, avec un plateau tournant pour une cuisson uniforme. |
| Maintenance | Nettoyage régulier avec un chiffon humide, ne pas utiliser d'objets abrasifs. |
| Sécurité | Système de verrouillage de sécurité, arrêt automatique en cas d'ouverture de la porte pendant le fonctionnement. |
| Informations générales | Garantie limitée de 1 an, disponible en finition acier inoxydable, design compact idéal pour les petites cuisines. |
FOIRE AUX QUESTIONS - JX2027SMSS GE
Questions des utilisateurs sur JX2027SMSS GE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Four à micro-ondes au format PDF gratuitement ! Retrouvez votre notice JX2027SMSS - GE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JX2027SMSS de la marque GE.
MODE D'EMPLOI JX2027SMSS GE
Instructions d'installation
Ensemble de finition - four encastré JX2027 et JX2030
? Des questions? Appelez le 1.800.561.3344 ou visitez notre site Web à l'adresse suivante: www.electromagersge.ca
AVANT DE COMMENCER
Lisez attentivement toutes ces instructions.
- IMPORTANT - Conservez ces instructions pour l'inspecteur local.
- IMPORTANT - Observe tous les codes et règlements en vigueur.
- Remarque destinée à l'installateur - Veillez à laisser ces instructions au consommateur.
- Remarque destinée au consommateur - Conservez ces instructions pour vous y reporter ultérieurement.
Pour une installation plus facile et votre propre sécurité, nous recommendons que l'installation de ce four à micro-ondes soit faite par deux personnes.
A VERTISSEMENT - Ce four doit être branché à une prise à 3 alveoles de 120 volts correctement mise à la terre, tel qu'exigé par le Code canadien de l'électricité ou le Code national de l'électricité.
N'altrez ou ne modifiez aucune piece de cet ensemble, ni aucune piece du four.
- Debranche le four à micro-ondes avant de commencer l'installation de cet ensemble.
- Niveau de compétence - L'installation de cet apparéil nécessite des compétences de base en mécanique et en électricité.
Durée de l'installation - 1 à 3 heures.
L'installateur est responsable de la qualite de l'inssatlon.
- Une panne du produit due à une mauvaise installation n'est pas couverte par la garantie.
Cet ensemble est homologué CSA/UL pour une installation seule ou combinée avec un four encastré électricne simple GE ou GE Profile. Ce four a micro-ondes ne peut être installé à moins de 2 pieds d'une ciésinière au gaz ou électricne, d'une surface de ciisson ou d'un four.
Cet ensemble doit etre utilise pour les modeles suivants: PEB2060DMBB, PEB2060DMWW, PEB2060DMCC, PEB2060SMSS, JEB1860DMBB, JEB1860DMWW, JEB1860DMCC, JEB1860SMSS, PEB206CDNBB, PEB206CSNSS, PEB206CDNWW, JEB186CDNWW, JEB186CDNBB et JEB186CSNSS.
POUR VOTRE SECURITE :
A VERTISSEMENT -Avant de commencer I'installation, coupez le courant au tableau de distribution et bloquez le disjoncteur pour éviter que le courant ne soit accidentellement rétabli. Quand il n'est pas possible de bloquer le disjoncteur, posez un moyen d'advertisement bien visible, comme une étiquette, sur le tableau de distribution.
OUTILS NÉCESSAIRES

Tournevis Phillips

Crayon

Alene ou poincon

□Niveau

Perceuse avec foret de 7/84 po ou n° 35

Ruban à mesurer

Ciseaux{facultatifs}
1pi=0,3m
| PIÈCE QUANTITÉ | ||
| □ Cadre de finition 1 (ou garniture) | ||
| □ Conduit inférieur 1 | ||
| □ Conduit létale 1 | ||
| □ Vis à tête ronde de 4 mm x 12 mm | 23 (21 sont nécessaires à l'installation) | |
| □ Vis à tête plate de 6 4 mm x 14 mm | (4 sont nécessaires à l'installation) | |
| □ Renfort du support antibasculement | 1 | |
| □ Support antibasculement | 1 | |
| □ Conduit supérieur 1 | ||
| □ Support supérieur 1 | ||
| □ Support inférieur 1 | ||
| □ Gabarits 2 | ||
REMARQUE : Cet ensemble comprend des vis supplémentaires pour éviter que le technicien ne perde de temps à rechercher une vis de remplacement s'il perdait l'une délles lors de l'installation.

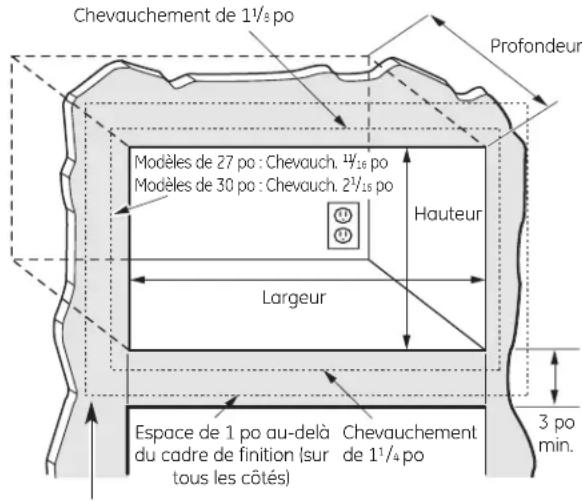

DIMENSIONS DE L'OUVERTURE
| Modèles 27 po 30 po | ||
| Hauteur 16 | ¼po 16 | ½po |
| Largeur 25 | ½po 25 | ½po |
| Profondeur (min.)* 19 | ½ou 22 po 19 | ½ou 22 po |
- Prof. min. avec prise à l'extérieur de l'ouverture - 19½ po Prof. min. avec prise à l'intérieur de l'ouverture - 22 po Prise mise à la terre de 120 V et 60 Hz

La partie inférieure du cadre de finition doit etre au moins 36 po du sol
A VERTISSEMENT —Ce cadre de finition permet à l'air de circuler à partir du haut, du bas et des cotés. Une obstruction de la circulation de l'air peut entraîner un mauvais fonctionnement du four à micro-ondes et l'endommager.
Laissez un espace de 1 po au-delà du bord du cadre de finition pour permettre à l'air de circuler.
Sur les modèles de 27 po, laissez 1 12 po dans la partie supérieure, 1 14 po sur les côtes et 1 1 14 po dans la partie inférieure pour permettre le chevauchement du cadre de finition sur les bords de l'ouverture.
Sur les modèles de 30 po, laissez 1 12 po dans la partie supérieure, 2 16 po sur les côtes et 1 14 po dans la partie inférieure pour permettre le chevauchement du cadre de finition sur les bords de l'ouverture.
INSTALLATION AU-DESSUS D'UN FOUR ENCASTRÉ :
Le four à micro-ondes doit être installé sur une base en contreplaqué de 3 / 8 po et être soutenu par des coulisseaux de 2 × 4 po ou des coulisseaux équivalents de 1 × 2 po sur tous les cotés. La base doit pouvoir soutenir une charge minimale de 100lb (45,3 kg).

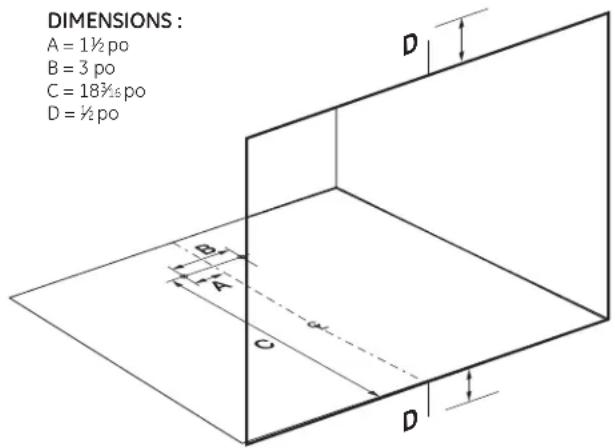

MONTAGE DU RENFORT DU SUPPORT ANTIBASCULEMENT
A Tracez une ligne sur la surface inférieure de l'ouverture, au centre de cette-ci et en prolongeant la ligne de 12 po sur la partie frontale de l'armoire.
B Tracez une ligne sur la partie frontale supérieure de l'armoire au centre de l'ouverture. La ligne doit se prolonger de 12 po vers le haut sur la partie avant de l'armoire. Cette ligne centrale sera utilisée pour installer le support supérieur (reportez-vous à l'étape 7).
C Pliez ou découvertez le bord avant du gabarit,le long de la ligne de guidage avant. Placez le gabarit en l'alignant avec le bord avant de la surface inférieure de l'ouverture et en alignant la ligne centrale du gabarit avec la ligne centrale de cette surface inférieure.Marquez les positions centrales de I'emplacement du renfort du support antibasculement avec une alene ou un poincon comme le montre l'illustration.

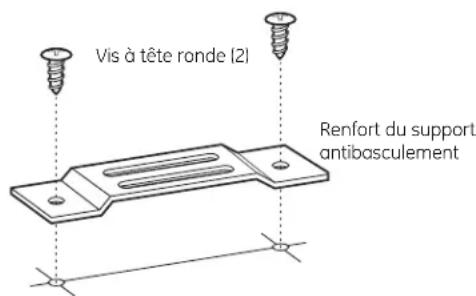

D Percez deux trouspourIinstallationdu renfort du support antibasculement.

E Installé le renfort du support antibasculément sur la surface inférieure de l'ouverture avec deux vis à tête ronde.
1pi=0.3m
1 po = 2.5 cm

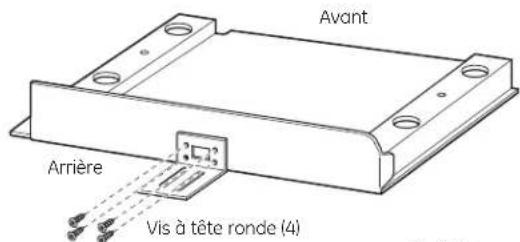

MTAGE DU SUPPORT ANTI-BASCULEMENT ET DU CONDUIT INFÉRIEUR
A Debranchez le four a micro-ondes avant de passer a l'installation.
B Fixez le support antibasculement au conduit inférieur au moyen de quatre vis a tete ronde.

C Retirez tout article instable se trouvant a l'intérieur du four a micro-ondes, y compris le plateau tournant et son support. Retournez soigneusement le four a micro-ondes.

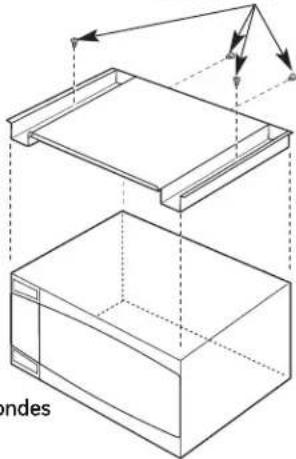

Fixez le conduit inférieur avec quatre vis à tete ronde, comme le montre l'illustration.

Four à micro-ondes renversé
Vis à tête ronde

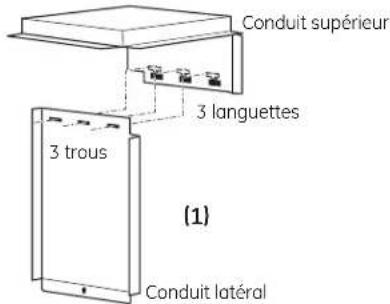

MONTAGE DES CONDUITS LATERAL ET SUPERIEUR
A Raccordez le conduit l'etal au conduit supérieur comme le montre l'illustration.
- Insérez les languettes de protection du conduit supérieur dans les trous du conduit lésral.
- Repliez soigneusement les languettes comme le montre l'illustration.
REMARQUE: Enlevez toute trace d'huile ou de saleté sur la surface du four à micro-ondes avant de raccorder les conduits.


(2)
MONTAGE DES CONDUITS LATERAL ET SUPERIEUR (SUITE)
B Placez le four a micro-ondes à la verticale en vous assurant qu'aucune flexion ne s'exercé sur le bord avant. Enlevez la vis existante du côte gauche du four a micro-ondes.
C Comme I'indique le gabarit fourni avec I'ensemble (publication n° 31-41003-1), pliez ou coupe le gabarit le long des lignes de coupe et placez le gabarit sur le dessus du four a micro-ondes. En alignant le gabarit avec les bords extérieurs du four, vous verrez précisé où le conduit supérieur doit être installé. Retirez le film protecteur du ruban double couche. Place soigneusement les conduits latorial et supérieur sur le four a micro-ondes en les alignant avec le trou de vis inférieur. Appuyez fermement sur les conduits. Fixez les conduits au cote gauche du four en utilisant la vis retiree precedemment.

MONTAGE DU FOURÀ MICRO-ONDES DANS L'OUVERTURE
A Faites glisser le four à micro-ondes partiellement dans l'ouverture de l'armoire.

B Branchez le four a micro-ondes.

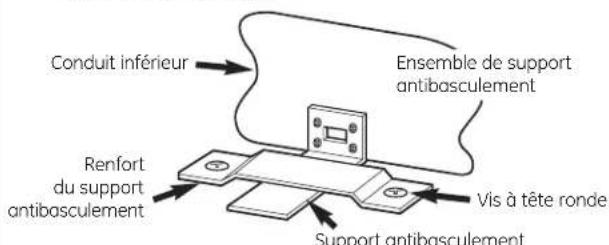

C Le support antibasculement doit etre parollele a la surface inférieure de l'ouverture pour qu'il se loge correctement dans le renfort du support antibasculement comme il est illustré. Faites soigneusement glisser le four a micro-ondes dans l'ouverture en vous assurant que le cordon d'alimentation n'est ni ecrase ni coupé.
D Centre le four à micro-ondes dans l'ouverture et faites-le glisser dans sa position en l'engageant dans le renfort du support antibasculement.
E Assurez-vous que le four a micro-ondes est centref avec précision.
Pour vérifier la mise à niveau, placez un niveau à l'avant et sur les cotés du four à micro-ondes. Il se peut que vous deviez ajouter des cales en bois en dessous du conduit inférieur pourmettre le four à micro-ondes à niveau.

MONTAGE DU SUPPORT SUPérieUR
Assurez-vous que le support supérieur est de niveau

Alignez les lignes
centrales de
l'armoire et
du support
supérieur
Marquez
I'emplacement
des troussdevis
(sur la partie
gauche du
support
eigement)
A Placez le rebord supérieur du support sur le dessus du conduit supérieur en alignant l'ouverture du support supérieur avec l'ouverture du conduit supérieur.
B Alignez la ligne centrale du support supérieur avec la ligne centrale de la partie avant supérieure de l'armoire au centre de l'ouverture.
Assurez-vous que le support supérieur est de niveau et marquez l'emplacement des trous de vis sur la partie avant de l'armoire.
D Percez les avant-trous en passant le foret par les trous du support supérieur. Fixez le support supérieur à l'armoire au moyen de quatre vis à tête ronde (reportez-vous à l'illustration de l'étape 8).

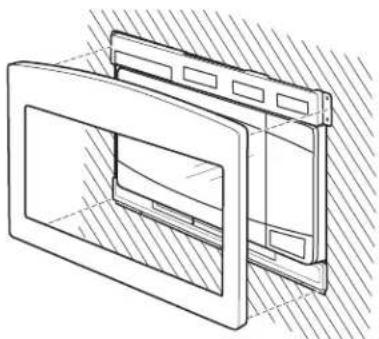

MDONTAGE DU CADRE DE FINITION

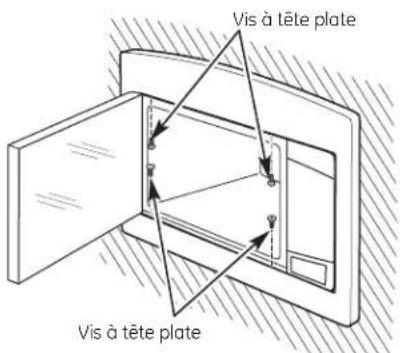

A Placez le cadre de finition sur le four a micro-ondes en orientant la partie courbee vers le haut.
B Enforcez le cadre de finition dans l'ouverture jusqu'à ce que tous les cotonés s'enclenchent en position.

C Ouvrez la portedu foura micro-ondes. Fixezle cadre de finition avec quatre vis atete plate (deux a l'intérieur et au haut et deux a l'intérieur et au bas).

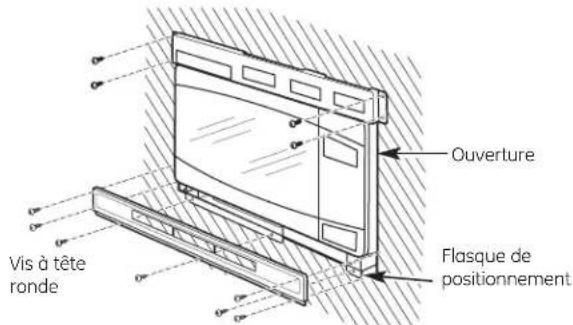

MONTAGE DU SUPPORT INF. ET FIXATION DU SUPPORT SUP.

A Percez des avant-trous en passant le foret dans les trois trous du bord avant du conduit inférieur.
B Maintenez le support inférieur contre le bord avant du conduit inférieur en alignant les trois trous du support inférieur avec les trois trous du conduit inférieur. Inserez trois vis à tete ronde. Percez des avant-trous en passant le foret dans les quatre trous des languettes sur les cotes du support inférieur. Inserez quatre vis à tete ronde.
ISE EN PLACE DES ARTICLES MOBILES
A Voitracde finition est maintainant instalé. Remettez le plateau tournant et le support du plateau tournant à l'intérieur du four a micro-ondes.
B Conservez les instructions d'installation et les vis supplémentaires à titre de reférence et pour un usage ultérieur. Ne les place pas dans le four à micro-ondes.
C Remettez le fusible en place ou le disjoncteur en fonction.
MFL38268402
49-40552-1
