PCSGU250 - Oscilloscope VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Oscilloscope PC USB
Marque	Velleman
Modèle	PCSGU250
Nombre de voies	2
Bande passante maximale	12 MHz
Fréquence d'échantillonnage maximale	25 MS/s par voie
Résolution	8 bits
Sensibilité	0,3 mVpp à 10 V/div
Plage de tension par division	10 mV à 63 V (avec sonde)
Base de temps	0,1 µs à 500 ms/div
Interface PC	USB
Logiciel fourni	PC-Lab2000 LT
Fonctions	Oscilloscope, enregistreur, analyseur de spectre, tracé de Bode, mesures automatiques, marqueurs
Alimentation	Via port USB
Dimensions (L x l x h)	Environ 140 x 80 x 30 mm
Poids	Environ 200 g
Accessoires inclus	1 sonde oscilloscope, câble USB, CD logiciel
Entretien	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage.
Sécurité	Ne pas dépasser 30 VAC+DC en entrée sans sonde. Utiliser une sonde adaptée.
Réparabilité	Pièces détachées disponibles auprès du fabricant. Mise à jour du firmware possible.

FOIRE AUX QUESTIONS - PCSGU250 VELLEMAN

Comment connecter l'oscilloscope PCSGU250 à mon ordinateur ?

Utilisez le câble USB fourni. Branchez le côté B sur l'oscilloscope et le côté A sur un port USB de votre PC. Installez le logiciel PC-Lab2000 LT depuis le CD fourni avant la première utilisation.

Quels sont les logiciels compatibles avec le PCSGU250 ?

Le logiciel fourni est PC-Lab2000 LT. Il permet d'utiliser l'oscilloscope, l'enregistreur, l'analyseur de spectre et les fonctions de tracé de Bode. Aucun autre logiciel n'est officiellement supporté.

Quelle est la tension maximale que je peux mesurer en entrée ?

Sans sonde, la tension maximale est de 30 VAC+DC. Avec une sonde atténuatrice 10x, vous pouvez mesurer jusqu'à 600 VDC (incluant la composante AC). Ne dépassez jamais ces limites pour éviter d'endommager l'appareil.

Le PCSGU250 peut-il fonctionner sans ordinateur ?

Non, le PCSGU250 est un oscilloscope USB qui nécessite un ordinateur pour l'affichage et le contrôle. Il n'a pas d'écran intégré ni de fonction autonome.

Comment effectuer une mesure de tension avec le PCSGU250 ?

Connectez la sonde à la voie 1 ou 2. Lancez le logiciel PC-Lab2000 LT. Ajustez la base de temps et la sensibilité verticale. Utilisez les curseurs ou les mesures automatiques pour lire la tension crête-à-crête, la valeur RMS, etc.

Que faire si le logiciel ne détecte pas l'oscilloscope ?

Vérifiez que le câble USB est bien branché et que l'oscilloscope est allumé (LED). Essayez un autre port USB. Réinstallez les pilotes USB depuis le CD. Sous Windows, vérifiez le Gestionnaire de périphériques.

Le PCSGU250 dispose-t-il d'une fonction de déclenchement ?

Oui, il propose un niveau de déclenchement réglable et une entrée de déclenchement externe. Vous pouvez également utiliser la fonction de pré-déclenchement pour capturer des signaux avant l'événement.

Puis-je exporter des données ou des captures d'écran ?

Oui, le logiciel permet de sauvegarder les formes d'onde et les écrans sur le disque dur de votre PC. Vous pouvez exporter au format image (PNG, BMP) ou données CSV pour une analyse ultérieure.

Comment nettoyer et entretenir l'oscilloscope ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les solvants ou produits abrasifs. Ne laissez pas pénétrer de liquide dans les ouvertures.

Où puis-je trouver la notice complète du PCSGU250 ?

La notice au format PDF est disponible gratuitement sur le site notice-facile.com. Vous pouvez la télécharger directement depuis la page produit. Elle contient les instructions détaillées d'installation et d'utilisation.

MODE D'EMPLOI PCSGU250 VELLEMAN

USB

Two rectangular electronic devices with ventilation slots, placed on a grid-patterned surface (no visible text or symbols)

USB
USB

OSCILLOSCOPES RANGE PCS10 PCS100A PCS500A PCSU1000 PCSGU250
Number of channels 4 1 2 2 2
Maximum sample rate 100S/s 32MS/s 2 x 1GS/s 2 x 1GS/s 2 x 25MS/s
Maximum bandwidth Slow signal 12MHz all ranges 50MHz all ranges 2 x 60MHz 2 x 12MHz
Real time sample rate		32MS/s 2 x 50MS/s	2 x 50MS/s	2 x 25MS/s
Number of screen layouts	2 1 1 2 1
Screen size (pixels)	apr. 550x295	apr. 520x295	apr. 520x295	apr. 950 x510	320 x 295
LCD backlight
Memory length (bytes)		4096	2 x 4096	2 x 4096	2 x 4096
Resolution	8 bit	8 bit	8 bit	8 bit	8 bit
Sensitivity Vpp	10mV	0.3mV	0.1mV	0.1mV	0.3mV
Volt /div range	3V to 30V range	10mV to 3V / 6 st	5mV to 15V / 8 st	5mV to 2V / 9 st	10mV / 63V
Maximum volt. with x 10 probe		120VDC incl ACp	600VDC incl Acp	30VAC + DC	30VAC + DC
Fastest time / div	1s	0.1μs	0.02μs	0.02μs	0.1μs
Slowest time / div	1000s	2000s	2000s	2000s	500ms
Data or screen to computer	✓	✓	✓	✓	✓
PC Software	PC-Lab2000 CD	PC-Lab2000 CD	PC-Lab2000 CD	PC-Lab2000 SE	PC-Lab2000 LT
Operation through computer	USB	Opto isolated LPT	Opto isolated LPT	USB	USB
Screen memories	PC harddisk	PC harddisk	PC harddisk	PC harddisk	PC harddisk
Stand alone operation
Oscilloscope probe included		✓	✓ x 2	✓ x 2	✓ x 1
Recorder mode	✓	✓	✓	✓	✓
Spectrum analyser mode		✓	✓	✓	✓
Bode plot option		✓ (+ PCG10)	✓ (+ PCG10)	✓ (+ PCGU1000)	✓
X position and Y position shift		✓	✓	✓	✓
X 10 probe calculation option				✓	✓
Adjustable trigger level		✓	✓	✓	✓
External trigger input				✓	✓
Pre trigger function				✓	✓
Zoom function for time/div	✓	✓	✓	✓	✓
Auto set-up FULL
Auto set-up SEMI		✓	✓	✓	✓
Dynamic screen for markers
Signal markers ( dt / dV / 1/dt )	✓	✓	✓	✓	✓
Audio power calculation
Gain measurement
dBm measurement		✓	✓	✓	✓
dBV measurement			✓	✓	✓
AC only true rms display		✓	✓	✓	✓
AC + DC true rms display			✓	✓	✓
DC measurement	✓		✓	✓	✓
AC+DC max / min / pk to pk			✓	✓	✓
Duty Cycle / pos neg width			✓	✓	✓
Rise / Fall time			✓	✓	✓
Period / Frequency / Phase		Markers	✓ ✓ ✓	✓ ✓ ✓	✓ ✓ ✓
Auto power off option
Battery / rechargeable battery
Low battery indication
Battery charge circuit
Holster included (BAGHPS)
Soft bag (GIB)			✗	✗	✗
Hard case (CASEHPS)
Upgradeable firmware / software	✓	✓	✓	✓	✓
Panel mount type

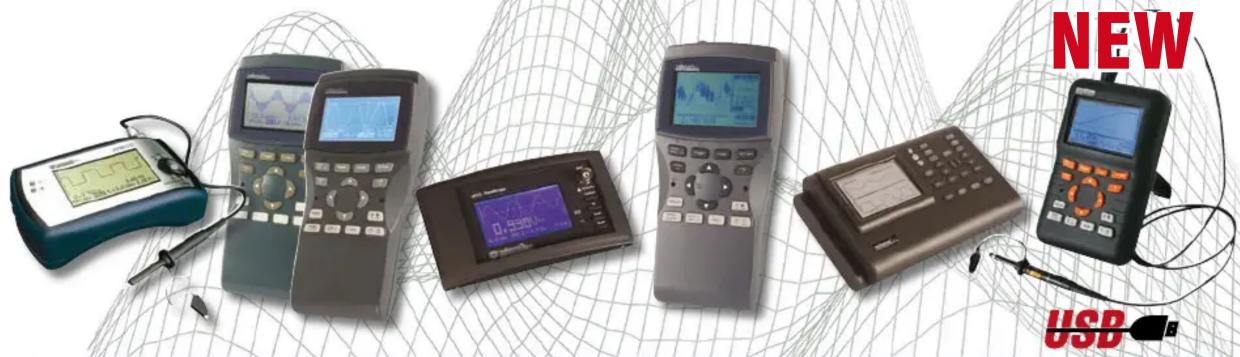

Product display of electronic devices including oscillos, display screens, and USB interface against a wireframe grid background (no readable text or symbols)

OSCILLOSCOPES RANGE PPS10 HPS10 / HPS10SE VPS10 HPS40 APS230 HPS50
Number of channels 1 1 1 2 1
Maximum sample rate 10MS/s 10MS/s	10MS/s 40MS/s 2 x 240MS/s 40MS/s
Maximum bandwidth to 2MHz to 2MHz	to 2MHz to 12MHz 30MHz (ex. 1&2mV) 12MHz
Real time sample rate	1MS/s 1MS/s 1MS/s 5MS/s 2x 60MS/s		5MS/s
Number of screen layouts	5 5 6 5 5 5
Screen size (pixels) 128x64 128x64 128x64 192x112 192x128 192x12			12
LCD backlight		White/Blue for SE	White/Blue	✓	White	White
Memory length (bytes)	256	256	256	256	2 x 256	2 x 256
Resolution	8 bit	8 bit	8 bit	8 bit	8 bit	8 bit
Sensitivity Vpp	0.1mV	0.1mV	0.1mV	0.1mV	0,03mV	0,1mV
Volt /div range	5mV to 20V / 12 steps	5mV to 20V / 12 steps	5mV to 20V / 12st	5mV to 20V / 12st	1mV to 20V / 14 st	5mV to 20V / 12 st
Maximum volt. with x 10 probe	600VDC incl ACp	600VDC incl ACp	600VDC incl ACp	600VDC incl ACp	600VDC incl Acp	600VDC incl Acp
Fastest time / div	0.2μs	0.2μs	0.2μs	0.05μs	0.025μs	0.005μs
Slowest time / div	3600s	3600s	3600s	3600s	3600s	3600s
Data or screen to computer	RS232			RS232	RS232	USB
PC Software	Download only			Download only	Download only	Download only
Operation through computer					Yes opto- RS232	USB
Screen memories	2 2		2 1 2
Stand alone operation	✓	✓		✓	✓	✓
Oscilloscope probe included	✓	✓	✓	✓	✓ x2	✓
Recorder mode	✓	✓	✓	✓	✓	✓
Spectrum analyser mode
Bode plot option (+ PCG10)
X position and Y position shift	✓	✓	✓	✓	✓	✓
X 10 probe calculation option	✓	✓	✓	✓	✓	✓
Adjustable trigger level				✓	✓	✓
External trigger input					via other channel
Pre trigger function					✓
Zoom function for time/div
Auto set-up FULL	✓	✓	✓	✓	✓	✓
Auto set-up SEMI
Dynamic screen for markers	✓	✓		✓		✓
Signal markers ( dt / dV / 1/dt )	✓	✓		✓	✓	✓
Audio power calculation	✓	✓	✓	✓	✓	✓
Gain measurement					✓
dBm measurement	✓	✓	✓	✓	✓	✓
dBV measurement	✓	✓	✓	✓	✓	✓
AC only true rms display	✓	✓	✓	✓	✓	✓
AC + DC true rms display	✓	✓	✓	✓	✓	✓
DC measurement	✓	✓	✓	✓	✓	✓
AC+DC max / min / pk to pk	✓	✓	✓	✓	✓	✓
Duty Cycle / pos neg width
Rise / Fall time
Period / Frequency / Phase	✓ ✓ via markers	✓ ✓ via markers		✓ ✓ via markers	✓ ✓ via markers	✓ ✓ via markers
Auto power off option	✓	✓		✓	✓	✓
Battery / rechargeable battery	✓	✓		✓	included	included
Low battery indication	✓	✓		✓	✓	✓
Battery charge circuit	✓	✓		✓	fast charge	✓
Holster included (BAGHPS)		✗		✓		✓
Soft bag (GIB)					✗
Hard case (CASEHPS)		SE version only		✓		✓
Upgradeable firmware / software					✓
Panel mount type			✓
