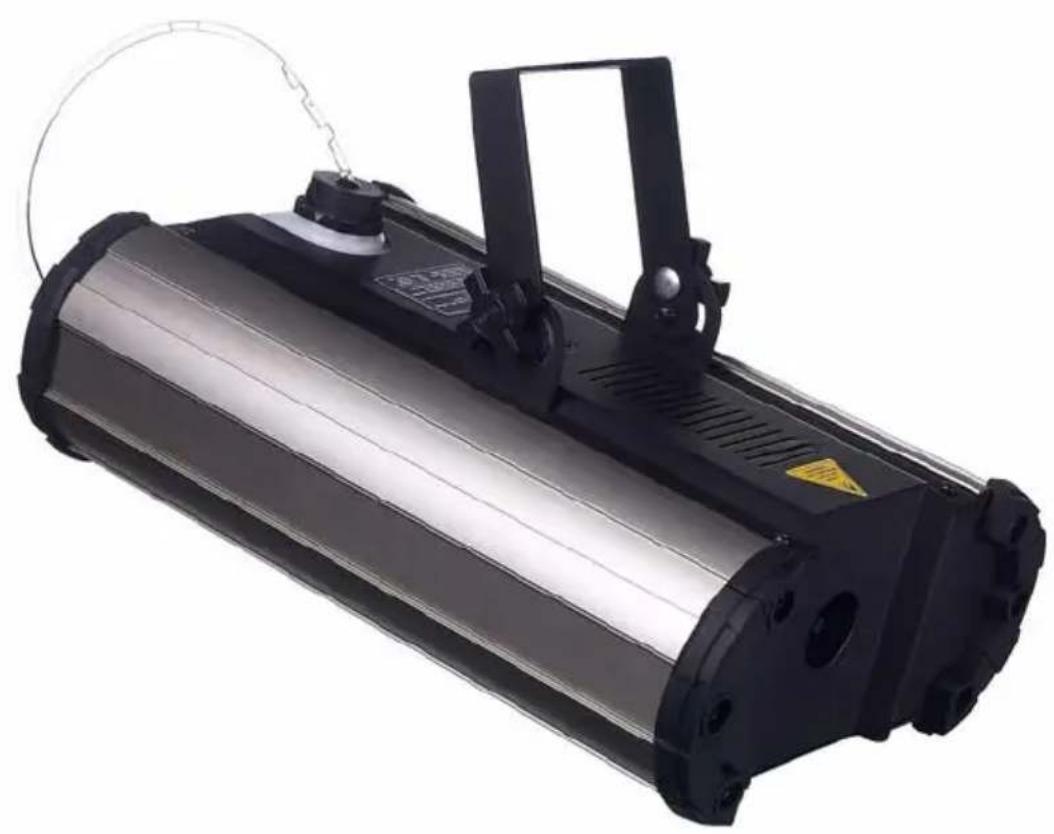

MODE D'EMPLOI Magnum 1500 MARTIN

Magnum 1500 manuel d’utilisation305

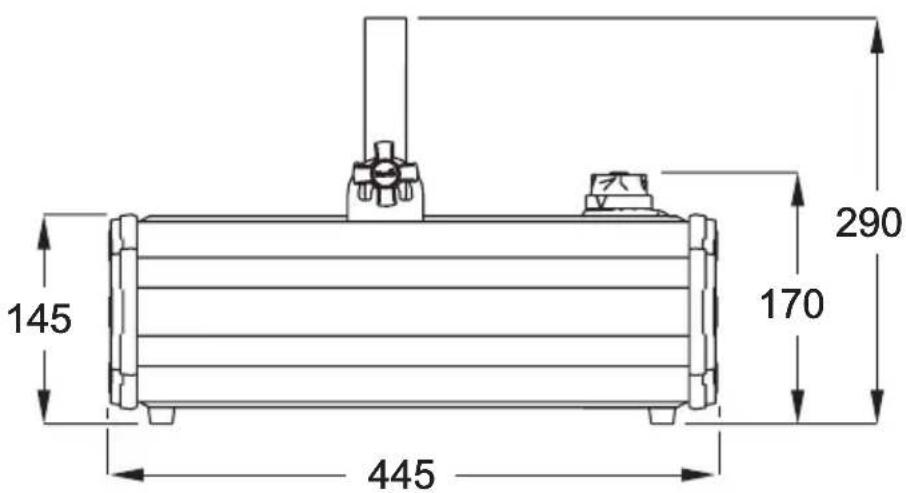

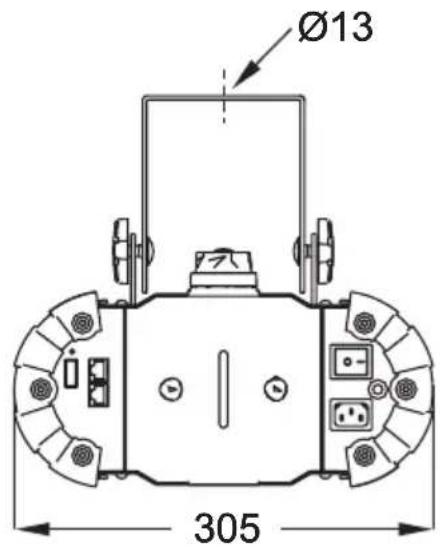

• Ø13 DIMENSIONS Toutes les dimensions sont en millimètres ©2005 Martin Professional A/S, Denmark. Tous droits réservés. Aucun extrait de manuel ne peut être reproduit par quelque moyen et sous quelque forme que ce soit sans autorisation écrite de Martin Professional A/S, Danemark. P/N 35030160, Rev. AT ABLE DES MATIÈRES Introduction p. 5
• Caractéristiques p. 5
• Vue générale de la Magnum 1500 p. 6
• Précautions d’emploi p. 7
• Déballage p. 9
• Installation p. 10
• Installation physique p. 10
• Alimentation p. 13
• Installation de la télécommande p. 14
• Utilisation p. 16
• Vérification du niveau de liquide p. 16
• Remplissage p. 17
• Amorcer la pompe p. 18
• Utilisation de la télécommande p. 18
• Initialisation de la coupure thermique p. 19
• Entretien et maintenance p. 21
• Changement de fusible principal p. 21
• Télécharger un nouveau logiciel système p. 23
• Problèmes courants p. 24
• Codes d’entretien p. 25
• Adaptateur de tuyauterie p. 26

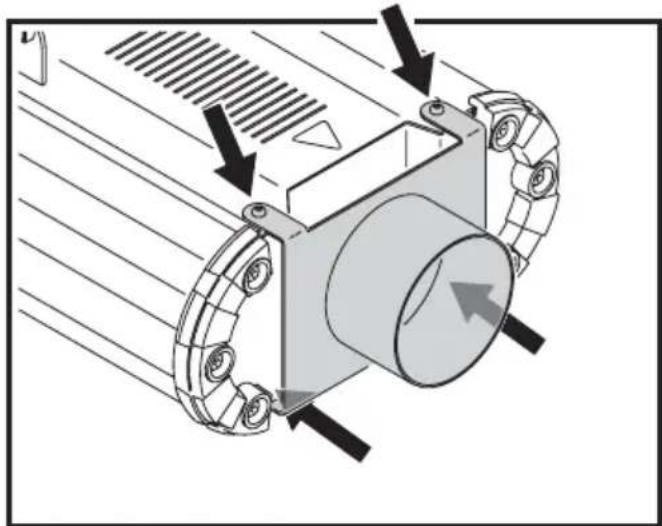

• Installation de l’adaptateur p. 26
• Interface DMX Magnum 1500 p. 27

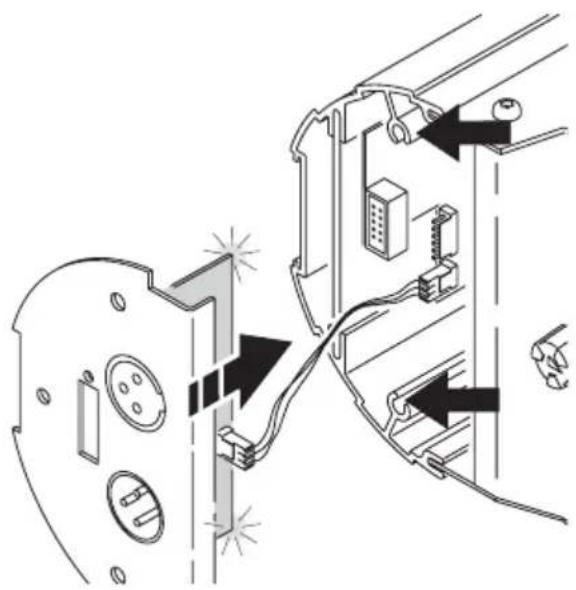

• Installation p. 27
• Contrôle en DMX p. 33
• Magnum 1500, Caractéristiques Page vide intentionnellement.Introduction 5 p. 34

NTRODUCTION Merci d’avoir choisi la Magnum 1500. La Magnum 1500 est une machine à fumée efficace à usage semi- professionnel. Elle fonctionne à partir d’une solution fumigène aqueuse vaporisée dans un corps de chauffe en cuivre et aluminium pour créer une fumée blanche destinée aux effets de théâtre et au spectacle. La Magnum 1500 est contrôlable depuis la télécommande fournie. Elle est compatible DMX avec le module optionnel spécifique. La dernière version de ce manuel est disponible dans la rubrique de support technique du site web de Martin : http://www.martin.com Caractéristiques

• Réservoir de 2,3 l embarqué (0.6 US gal. / 0.5 imperial gal.)

• Télécommande avec bouton de tir direct ou minuterie à réglages de délai et de débit.

• Regroupement de machines sur la même télécommande (jusqu’à 4 Magnum 1500 pilotables simultanément).

• Contrôle en DMX (indépendant ou groupé par adressage DMX).

• Câble de télécommande de 5 m. (16.4 ft.).

• Corps de chauffe en cuivre et aluminium.

• Protection thermique automatique.6 Magnum 1500 - mode d’emploi Vue générale de la Magnum 1500

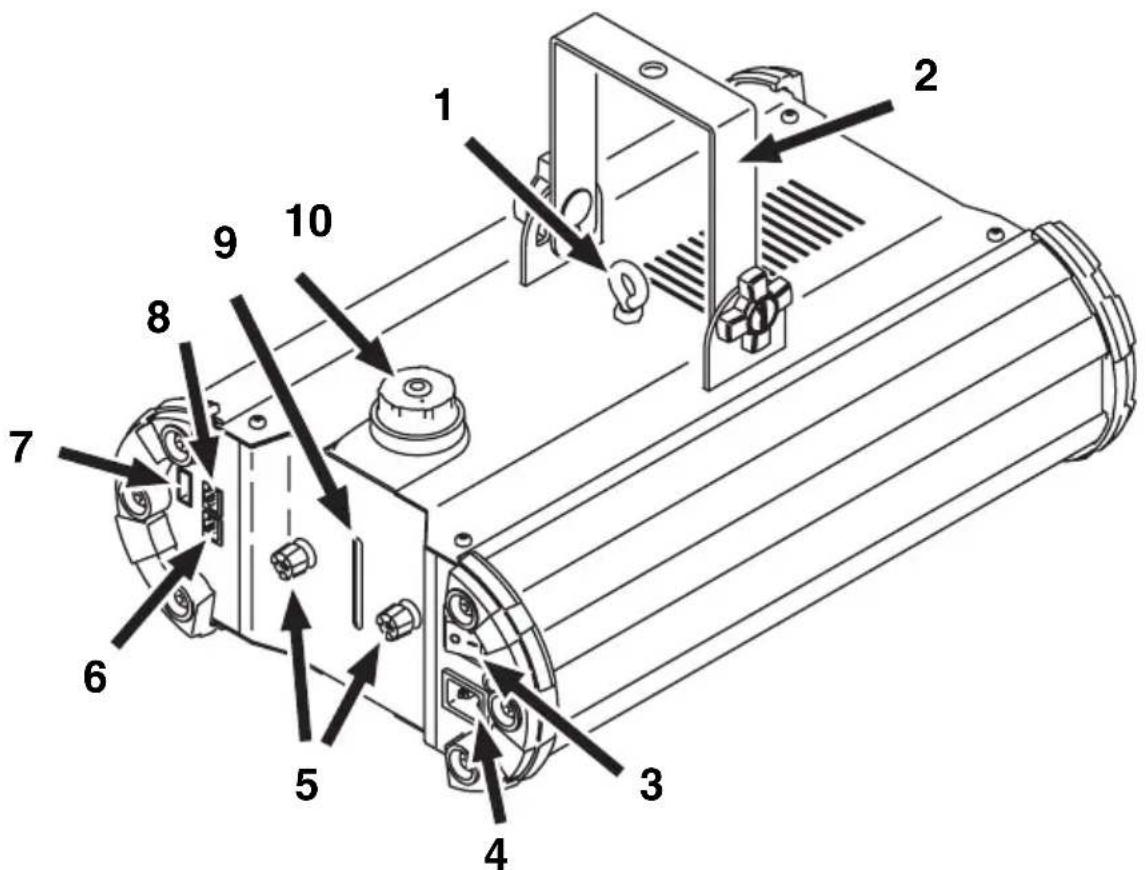

1. Vis oeil pour l’élingue de sécurité

3. Interrupteur marche/arrêt

4. Embase secteur (ici modèle EU)

5. Vis du capot de réservoir à liquide s

6. Recopie du signal de télécommande

7. Connexion pour l’entretien

8. Entrée télécommande

9. Lumière de visualisation du liquide

10. Réservoir de liquide

13. Réglage de débit

14Introduction 7 Précautions d’emploi Attention! Ce produit n’est pas destiné à un usage domestique. Il présente des risques de blessures sévères voire mortelles par électrocution, brûlures, chutes et inhalation. Lisez attentivement ce manuel avant d’installer la machine ou de la mettre en service. Suivez les instructions ci-dessous et observez toutes les mises en gardes de ce manuels et celles imprimées sur la machine. Pour toute information supplémentaire sur l’utilisation en toute sécurité de ce produit, consultez votre revendeur habituel ou appelez la hotline 24/7 de Martin au [phone]. Référez tout opération d’entretien non décrite ici à un technicien qualifié. Contre les risques d’électrocution

• Reliez toujours la machine à la terre.

• N’utilisez qu’une source de courant compatible avec les normes locales en vigueur protégée contre les surcharges et les défauts ifférentiels.

• Vérifiez que la tension secteur correspond au réglage de la machine inscrit sur l’étiquette de série.

• Déconnectez la machine du secteur avant de remplir le réservoir, réamorcer la protection thermique, retirer un capot ou entretenir la machine.

• Déconnectez la machine du secteur lorsqu’elle n’est pas utilisée.

• N’exposez pas la machine à la pluie ou à l’humidité - elle n’est pas étanche.

• Ne renversez pas de liquide sur la machine. Si cela se produit, déconnectez-la du secteur, nettoyez-la avec un chiffon. Si du liquide a coulé sur les cartes électroniques, contactez un revendeur Martin pour plus de conseil.

• Ne retirez pas les capots et n’essayez pas de réparer une machine en défaut.

• Référez tout entretien à votre revendeur Martin habituel.

• N’utilisez pas la machine si le câble d’alimentation est endommagé. Remplacez le câble d’alimentation par un câble neuf disponible chez votre revendeur Martin.

• N’utilisez pas la machine si un ou plusieurs composants sont endommagés.8 Magnum 1500 - mode d’emploi

• L’humidité et l’élecricité ne font pas bon ménage ! Ne tirez pas de jet de fumée vers les installations électriques. Contre les risques d’incendie et de brûlures

• Laissez la machine refroidir au moins 20 minutes avant de la manipuler ou de l’ouvrir - la machine devient très chaude pendant son fonctionnement.

• N’utilisez que du liquide d’origine Martin ou Jem.

• N’essayez jamais de contourner la protection thermostatique ou la coupure fusible. Remplacez toujours un fusible par un fusible de type strictement identique.

• Assurez-vous que l’air circule librement autour de la machine.

• Laissez un espace d’au moins 0.1 m (4 inches) autour de la machine.

• Ne touchez pas la buse pendant et après l’utilisation. Elle peut rester chaude pendant plusieurs heures.

• N’utilisez pas la machine si la température ambiante (T

) dépasse 40° C (104° F).

• Laissez la buse à une distance minimale de 0.6 m (24 inches) des gens et des objets.

• N’installez pas la machine avec plus de 30° d’inclinaison par rapport à l’horizontale vers le haut ou le bas. Contre les risques de chutes

• Travaillez depuis une plateforme stable et homologuée et bloquez l’accès sous la zone de travail lors de l’accroche, de la maintenance et de la dépose de la machine.

• N’accrochez pas la machine au dessus du public.

• Avant l’accroche de la machine, vérifiez que la structure qui la portera supporte au moins 10 fois le poids de tous les systèmes installés.

• Vérifiez que les capots et le matériel d’accroche sont bien fixés et utilisez une élingue de sécurité pour doubler le matériel de fixation.

• Les machines à brouillard et à fumée provoquent de la condensation. Ne tirez pas vers les zones à fort passage dont les sols sont lisses. Les sols et les surfaces peuvent devenir glissantes. Contrôlez-les régulièrement et nettoyez-les pour éviter tout risque de glissement.Introduction 9 Contre les risques respiratoires

• N’utilisez les machines à fumée et brouillard que dans des zones bien ventilées. Une fumée excessive peut gêner les asthmatiques et les personnes sensibles du système respiratoire.

• Ne pointez jamais le jet vers les visages. Déballage L’emballage est conçu pour transporter la machine dans les meilleurres conditions. Utilisez-le systématiquement. La Magnum 1500 est fournie avec :

• Une télécommande et 5 m de (16.5 ft) en RJ45

• Un câble d’alimentation

• Ce manuel d’utilisation La Magnum 1500 est fournie avec un réservoir vide pour éviter tout renversement pendant le transport. Ce réservoir doit être rempli avant utilisation de la machine (voir “Remplissage” en page 17). Votre revendeur Martin/JEM peut vous fournir le liquide adapté. N’utilisez que les liquides cités ci-dessous :

• JEM/Martin Pro Smoke Super

• JEM/Martin Regular DJ (DJ mix) Attention ! L’utilisation de tout autre type de liquide peut causer des risques sérieux pour la santé des personnes et endommager la machine. Ces dommages ne sont pas couverts par la garantie.10 Magnum 1500 - mode d’emploi

NSTALLATION Installation physique La Magnum 1500 peut être suspendue à un support adapté avec n’importe quel type de crochet grâce à sa lyre réglable. Vous pouvez aussi simplement la placer sur une surface simple. N’installez pas la machine d’une toute autre manière : cela pourrait provoquer des dysfonctionnements ou des surchauffes.Attention! Pour permettre un refroidissement adéquat, la Magnum 1500 doit être placée au moins à 0.1 m (4 in.) de toute surface.La Magnum 1500 doit être tenue éloignée des produits inflammables.La surface extérieure de la Magnum 1500 peut atteindre 50°C (122° F) et la buse de sortie 200°C (392° F). La machine doit être positionnée hors d’atteinte du public en évitant également tout contact accidentel.N’installez pas la Magnum 1500 avec plus de 30° d’inclinaison par rapport à l’horizontale.Pour éviter tout risque de fuite, le bouchon du réservoir doit toujours être orienté vers le haut. Vous pouvez modifier la position du bidon (voir “Changement de sens du réservoir” en page 12). Suspension de la machine Attention! Interdisez l’accès sous la zone de travail et travaillez depuis une plateforme stable.Utilisez toujours un système d’accroche secondaire qui supporte au moins 10 fois le poids de la machine.1. Si vous utilisez un crochet (non fourni), vérifiez qu’il n’est pas endommagé et qu’il supporte au moins 10 fois le poids de la machine. Vissez fermement le crochet à la lyre de la machine avec un boulonInstallation 11 M12 de grade 8.8 minimum - ou selon les recommandantions du fabricant du crochet - avec le perçage de 13 mm au centre de la lyre.

2. Si vous fixez la machine directement sur une surface, à l’aide de la lyre

fournie, vérifiez que tous les systèmes de fixation et la surface supportent au moins 10 fois le poids de la machine. La lyre peut être fixée avec son perçage central de 13 mm.

3. Vérifiez que la structure supporte au moins 10 fois le poids de tous les

systèmes installés : crochets, câbles etc...

4. Installez un câble de sécurité qui supporte 10 fois le poids de l’appareil

entre la structure et l’anneau de fixation prévu sur la machine sous la lyre (voir ci-dessous). Ne vous contentez pas d’accrocher l’élingue à la lyre : cela ne permettrait pas à l’élingue de sécuriser l’accroche.

5. Desserrez la lyre et orientez la machine avec un angle inférieur à 30°.

Serrez la lyre en tournant les poignées dans le sens horaire. Vérifiez l’accroche de la machine. Poser la machine sur une surface horizontale Vous pouvez également poser la Magnum 1500 sur une surface horizontale, posée sur ses patins en caoutchouc ou sur sa lyre. La lyre permet de donner un angle à la machine. Dans le cas de ce type d’installation :

• Vérifiez que la surface est stable, plane, et capable de supporter au moins 10 fois le poids de la machine.

• Fixez la machine si nécessaire pour qu’elle ne puisse pas glisser ou tomber de la surface.

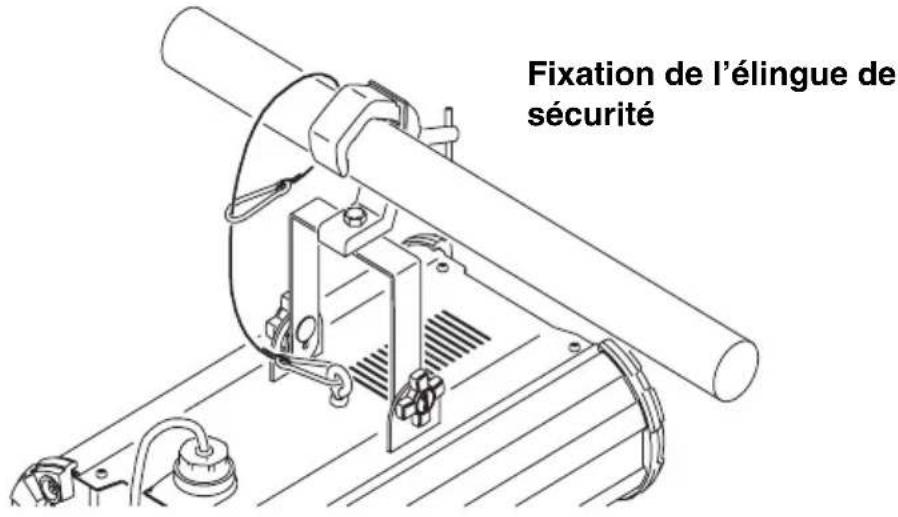

• Eliminez tout risque de contact accidentel. Fixation de l’élingue de sécurité12 Magnum 1500 - mode d’emploi

• Ne dirigez pas la machine vers la face des gens.

• Gardez la buse au moins à 60 cm des gens et des objets. Changement de sens du réservoir Placer la machine sur sa lyre signifie la faire fonctionner à l’envers. Ceci n’affecte pas l’utilisation mais le réservoir de liquide doit être réorienté pour que le bouchon soit en haut. Pour inverser le réservoir :

1. Ouvrez le compartiment en

tournant les loquets d’un 1/4 de tour vers le centre et dégagez le couvercle de la machine..

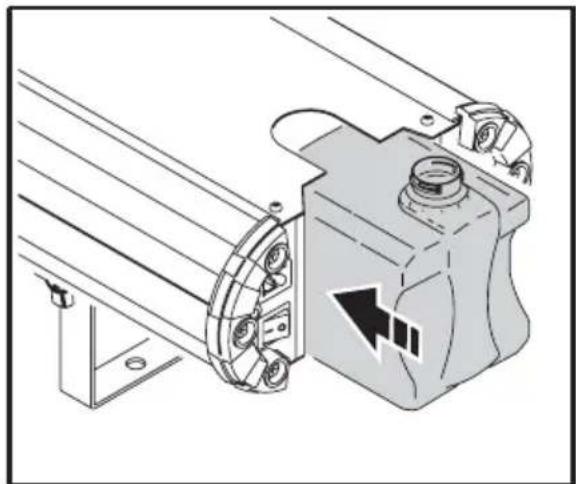

2. Dégagez le réservoir du

pour que la lyre repose sur le sol. Rengagez le réservoir à sa place avec le bouchon vers le haut, en prenant garde de ne pas coincer la durite de liquide.

4. Remontez le couvercle du

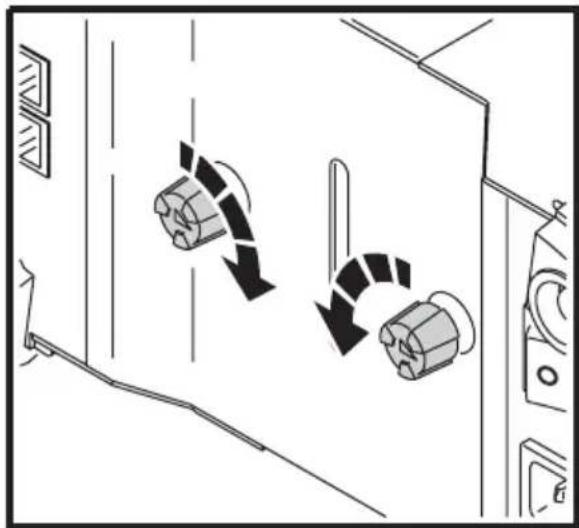

compartiment et revissez les loquets. Molettes de verrouillage du compartiment de fluide Remplacement/orientation du réservoirInstallation 13 Alimentation La Magnum 1500 est disponible en 2 versions :

• Modèle US (120 V, 60Hz pour secteur en 105-115 VAC)

• Modèle EU (230 V, 50Hz pour secteur en 220-245 VAC) La Magnum 1500 est fournie préréglée sur la tension et la fréquence secteur. Le réglage par défaut est donné sur l’étiquette de série. Attention! Pour une bonne protection contre les risques d’électrocution et d’incendie, la Magnum 1500 doit être reliée à la terre. L’alimentation doit être protégée contre les surcharges et les défauts différentiels. Vérifiez que les câbles ne sont pas endommagés et qu’ils correspondent au courant consommé par tous les appareils connectés. Vérifiez les réglages du module d’alimentation avant de mettre sous tension. Installer une fiche sur le câble d’alimentation Le câble d’alimentation doit être équipé d’une fiche avec broche de terre compatible avec votre système de distribution électrique. Consultez un électricien qualifié en cas de doute. En suivant les instructions du fabricant de la fiche, connectez le fil vert/jaune à la terre, le fil bleu au neutre et le fil marron à la phase. Le tableau ci-dessous donne les principaux repères d’identification des broches : Fil Broche Marquage Couleur de vis marron phase “L” jaune ou cuivre bleu neutre “N” argent Jaune/vert terre vert Table 1: Raccordement d’une fiche électrique14 Magnum 1500 - mode d’emploi Installation de la télécommande La Magnum 1500 peut être utilisée avec :

• la télécommande fournie avec la machine, ou

• un contrôleur DMX via l’interface disponible chez votre revendeur Martin (P/N 90758025). L’installation de cette interface est décrite dans la section “Installation” en page 27. Installation de la télécommande Pour installer la télécommande :

1. Eteignez la machine.

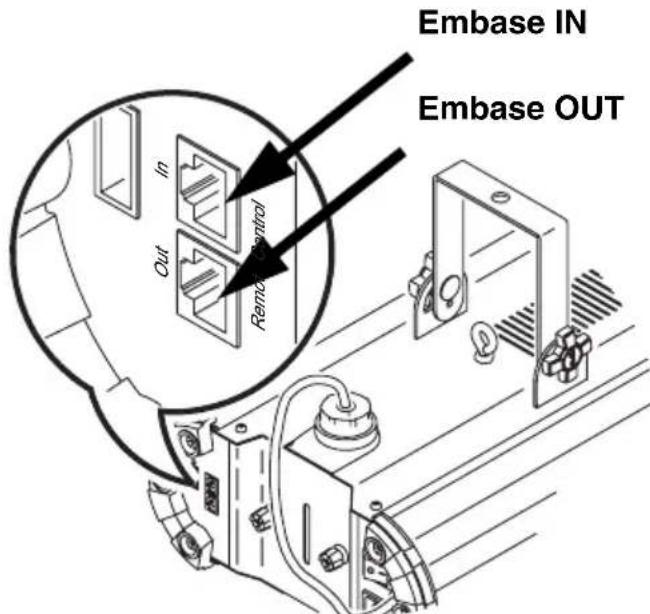

2. Branchez le connecteur RJ-45 de la télécommande dans l’embase IN

de la machine (voir ci-dessous).

3. Rallumez la machine. Vérifiez que le voyant HEAT de la télécommande

s’allume pour donner l’état de la machine. Plusieurs machines sur la même télécommande La Magnum 1500 permet d’utiliser une même télécommande avec plusieurs machines. Si les machines sont interconnectées, elles recevront toutes les mêmes instructions de la télécommande et se comporteront toutes de la même manière. Vous pouvez relier ainsi jusqu’à 4 Magnum 1500s. Pour ce type de liaisons, les machines doivent être interconnectées avec au moins une paire torsadée conçue pour les applications de type RS- Remote Control RemoteControl Out

485. Le câble doit être équipée d’une fiche RJ-45. Votre revendeur Martin

pourra vous fournir du câble de qualité adapté, en différentes longueurs. Important! Assurez-vous que l’ordre de connexion est correct : sortie de machine vers entrée de machine uniquement. Si une sortie est connectée à une sortie, les dommages occasionnés ne sont pas couverts par la garantie du produit. Pour interconnecter des Magnum 1500s:

1. Eteignez toutes les machines.

2. Connectez la télécommande à l’embase IN de la première machine.

3. Déployez un câble adapté de la sortie de la première machine à la

Magnum 1500 suivante. Si plus de machines doivent être reliées ainsi, continuez à les interconnecter de sortie en entrée. Vous pouvez ainsi relier jusqu’à 4 machines à la même télécommande.

4. Rallumez les machines et laissez-les chauffer. Toutes les machines

sont désormais pilotées par la même télécommande.16 Magnum 1500 - mode d’emploi

TILISATION La Magnum 1500 peut être utilisée avec la télécommande fournie ou avec un système DMX et l’interface DMX optionnelle (P/N 90758025) disponible chez votre revendeur Martin. Vous trouverez plus d’information dans “Contrôle en DMX” en page 33. Avant d’allumer la machine, vérifiez que :

• La Magnum 1500 est correctement installée et en sécurité.

• Le réservoir est plein (voir “Remplissage” en page 17).

• La pompe est amorcée si la machine est neuve ou n’a pas été utilisée depuis un certain temps (voir “Amorcer la pompe” en page 18). Pour que la Magnum 1500 fonctionne, la télécommande doit être connectée ou la machine doit être connectée à contrôleur actif (un contrôleur DMX ou une autre Magnum 1500). Allumez la machine avec son interrupteur on/off switch. La LED HEAT s’allume en rouge indiquant que la machine chauffe. La machine devrait être prête en moins de 8 minutes. Lorsque la Magnum 1500 atteint sa température de fonctionnement, la LED READY s’allume sur la télécommande et la LED de l’embase de la Magnum 1500 passe de rouge à orange. La machine est prête. La LED de la Magnum 1500 change périodiquement d’orange à vert. C’est normal : orange signifie que le corps de chauffe est actif, vert indique qu’il est inactif. La LED de la télécommande indique également lorsque le corps de chauffe est actif. La LED s’allume en rouge lorsque la sortie est interrompue pendant la préchauffe. L’activité du corps de chauffe est réduite quasiment à zéro si la machine est à cours de liquide. Si les LEDs n’indiquent jamais d’activité pour le corps de chauffe, éteignez la machine et vérifiez le niveau de liquide. Vérification du niveau de liquide Important! Vérifiez le niveau régulièrement. Utiliser la machine sans liquide peut endommager la pompe, ce qui n’est pas couvert par la garantie.Utilisation 17 Vérifiez le niveau régulièrement. Si la machine est à l’horizontale, le niveau de liquide peut être vérifié par la lumière taillée dans le compartiment du réservoir. Si la machine est inclinée, ouvrez le compartiment, et dégagez le réservoir pour vérifier son niveau. Remplissage Attention! Déconnectez toujours la machine du secteur avant de travailler sur le système de fluide. Le réservoir doit être enlevé de la machine pour le remplissage. N’utilisez que du liquide Martin ou JEM de type suivant :

• Regular DJ Fluid (DJ mix)

• Pro Smoke Fluid (ZR mix) Pour remplir le réservoir :

1. Déconnectez la machine

2. Ouvrez le compartiment du

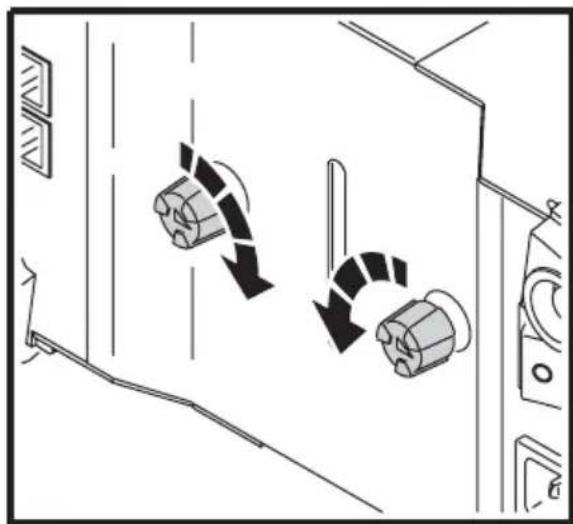

réservoir en tournant les deux 1/4 de tour vers le centre du capot. Dégagez le capot.

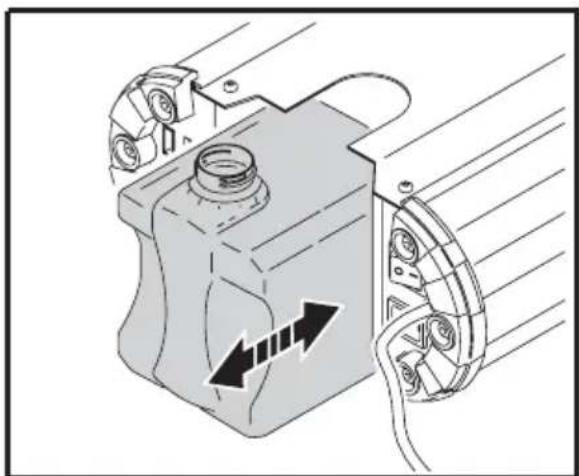

3. Dégagez le réservoir du

compartiment. Dévissez le bouchon en laissant la durite montée dessus.

4. Remplissez le réservoir

avec un liquide adapté JEM ou Martin : Pro Smoke Fluid (ZR mix) ou Regular DJ Fluid (DJ mix).

5. Vérifiez que le filtre au

bout de la durite de succion est toujours en place et qu’il est propre.18 Magnum 1500 - mode d’emploi Refermez le bouchon en vous assurant que la durite repose bien au fond du réservoir.

6. Replacez le réservoir dans son compartiment en prenant garde de ne

pas coincer la durite.

7. Replacez le capot du compartiment avant de remettre sous tension.

Amorcer la pompe La pompe doit être amorcée avant la première utilisation de la Magnum 1500, ou si elle n’a pas été utilisée pendant une longue période. Pour amorcer la pompe :

1. Vérifiez que le réservoir est plein. Allumez la machine et laissez-la

chauffer jusqu’à sa température de fonctionnement.

2. Si vous utilisez la télécommande, réglez la minuterie (TIMER) à 0, le

débit (LEVEL) au maximum et appuyez sur FOG pendant 10 à 15 secondes

3. Si vous avez câblé la machine en DMX, réglez le débit au maximum

pendant 10 à 15 secondes. Utilisation de la télécommande La télécommande livrée avec la Magnum 1500 affiche l’état de la machine. Elle permet de tirer instantanément de la fumée ou de programmer la machine avec sa minuterie. Durée et débit peuvent êttre modifiés pendant l’utilisation de la minuterie.

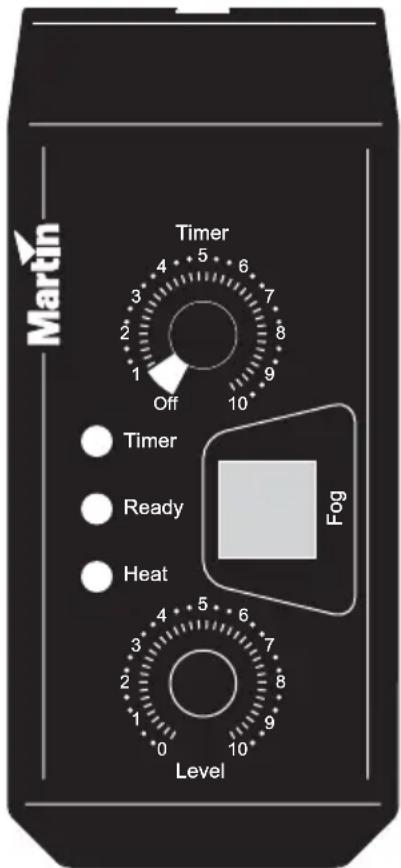

• Avec le bouton TIMER, réglez l’intervalle entre les jets de 0 à 10 (max).

• Avec le bouton LEVEL, réglez le débit de la machine de 0 à 10 (max).

• Si TIMER est laissé à 0, le débit est immédiat lors de l’appui sur FOG.

• La LED TIMER s’allume dès que la minuterie est active.Utilisation 19

• La LED READY indique que la Magnum 1500 est prête à tirer.

• La LED HEAT s’allume lorsque le corps de chauffe est actif. Elle doit rester allumée en permanence pendant la pré-chauffe et occasionnellement pendant le tir. Elle reste allumée en permanence lorsque le corps de chauffe doit rétablir sa température de fonctionnement. Notez que la Magnum 1500 n’est pas conçue pour un jet continu au plus fort débit. Si le débit est réglé au maximum, le jet sera interrompu après 50 secondes environ pour que la machine remonte en température. Cette phase dure moins de 2 minutes. Le niveau maximal pour lequel vous pouvez obtenir un débit continu dépend fortement de la température ambiante et de la température du fluide. Un débit inférieur à 5 est théoriquement continu. Initialisation de la coupure thermique La Magnum 1500 dispose d’une protection thermique contre les surchauffes. Si, pour quelque raison que ce soit, la température dépasse le niveau d’utilisation normal, la protection thermique coupe l’alimentation. Si cela se produit, vous devez ré-initialiser manuellement cette coupure. Pour cela :

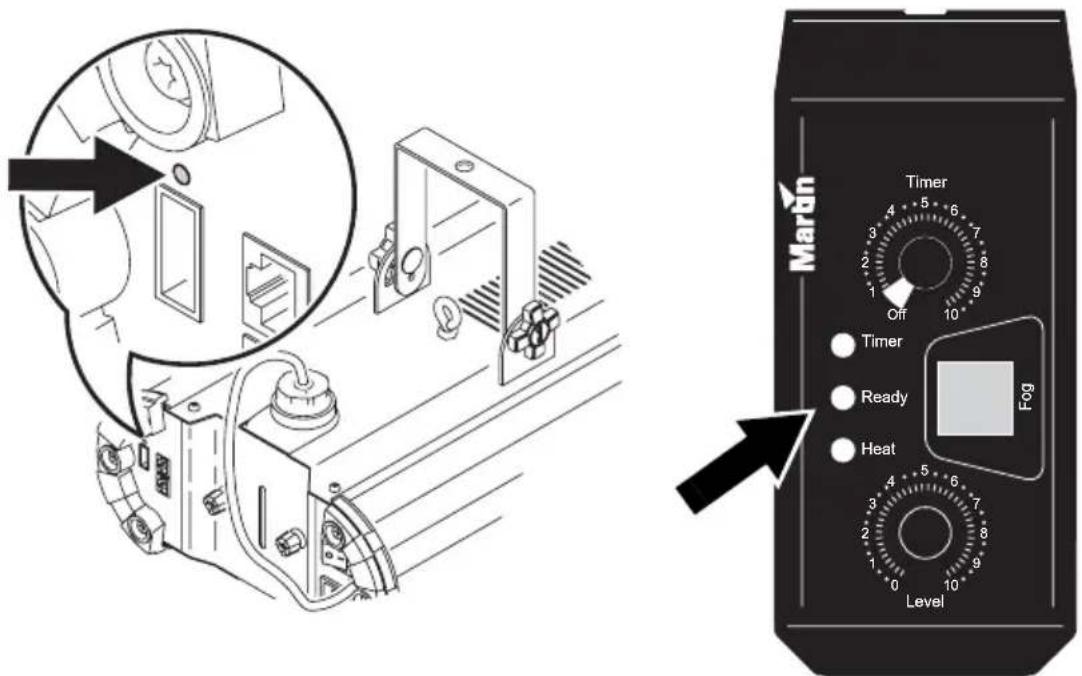

1. Isolez la machine du secteur en déconnectant le câble secteur et

laissez la machine refroidir au moins 20 minutes.

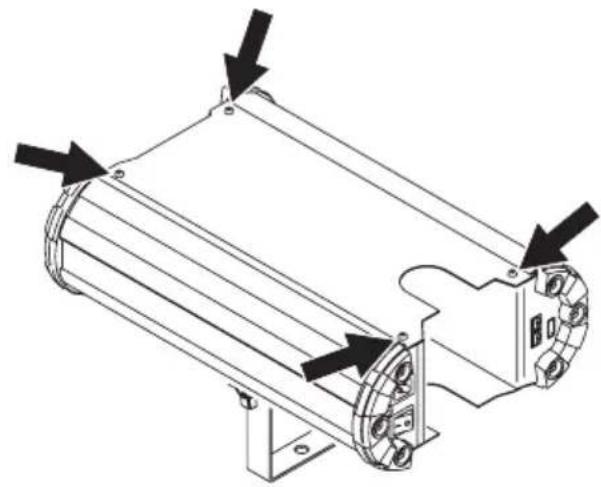

2. Si la machine est posée sur ses tampons caoutchouc, retirez le

réservoir du compartiment et retournez la machine pour qu’elle repose à l’envers sur sa lyre.

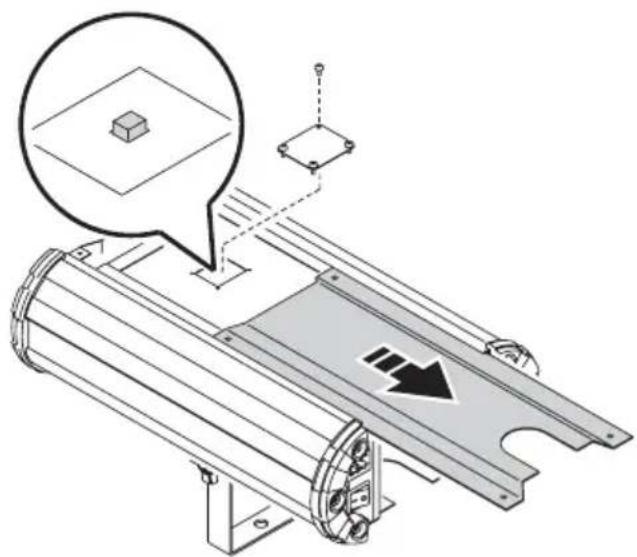

3. Retirez les 4 vis Torx T20 des tampons caoutchouc et déposez la

plaque de fond en la faisant glisser de la buse vers l’arrière de la machine pour accéder au bouton de réinitialisation.

4. Retirez les 4 vis Torx T20 du capot de protection du bouton. Retirez ce

5. Appuyez sur le bouton de réinitialisation pour débrayer la protection.

6. Remontez les capots et les vis avant de remettre sous tension.

Si la coupure se déclenche à nouveau, consultez votre revendeur Martin pour une maintenance.Entretien et maintenance 21

MAINTENANCE Toute procédure non décrite ici doit être réalisée par un technicien qualifié. Attention ! Déconnectez la machine du secteur et laissez-la refroidir au moins 20 minutes avant de la manipuler. Soyez très attentif à la buse qui peut rester très chaude pendant plusieurs heures même si l’extérieur de la machine semble froid. Changement de fusible principal La Magnum 1500 est protégée contre les surcharges de courant par un fusible temporisé. Un indice simple de fusion du fusible est l’absence de LED allumée à la mise sous tension de la machine, ni sur la machine elle- même, ni sur la télécommande ou lorsque la machine est connectée à un signal DMX. Ne contournez jamais l’action du fusible et ne le remplacez que par un fusible strictement identique. Pour remplacer le fusible principal :

1. Déconnectez la machine du secteur et laissez-la refroidir.

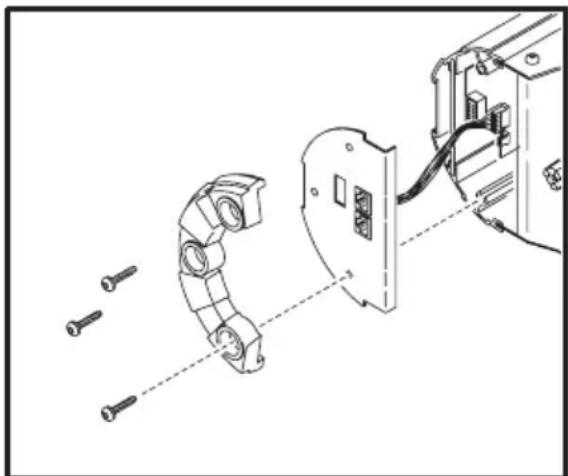

2. Retirez les 3 vis Torx T25 du flasque de protection en caoutchouc

autour de l’interface de contrôle. Retirez le flasque et le module en prenant garde de ne pas stresser les fils..22 Magnum 1500 - mode d’emploi

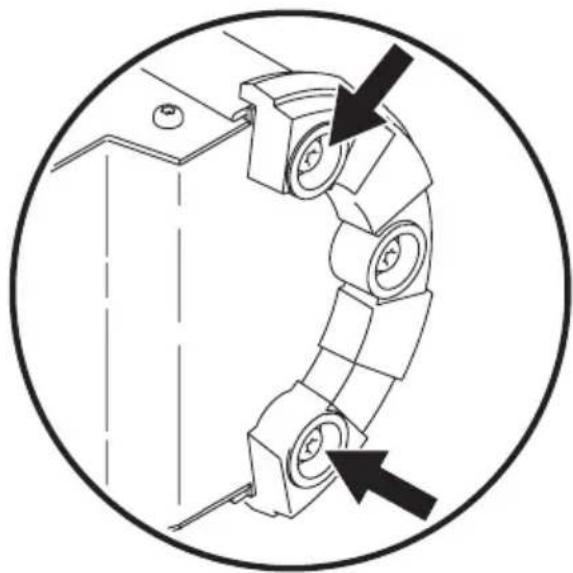

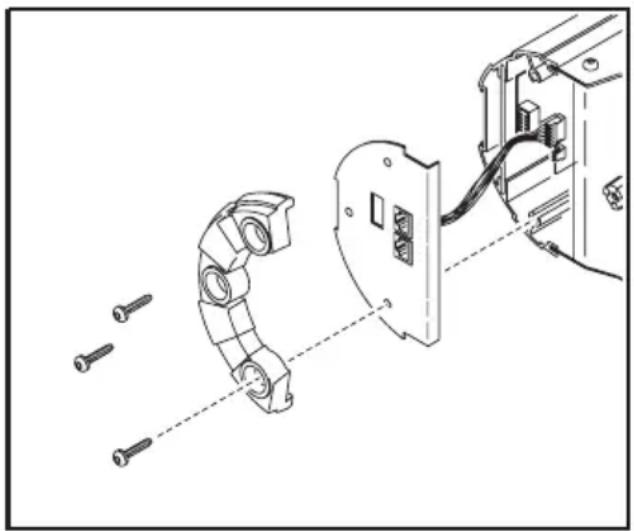

3. Retirez les deux vis Torx

T25 du flasque caoutchouc à l’avant de la machine, comme illustré ci-contre pour dégager le capot latéral de la machine.

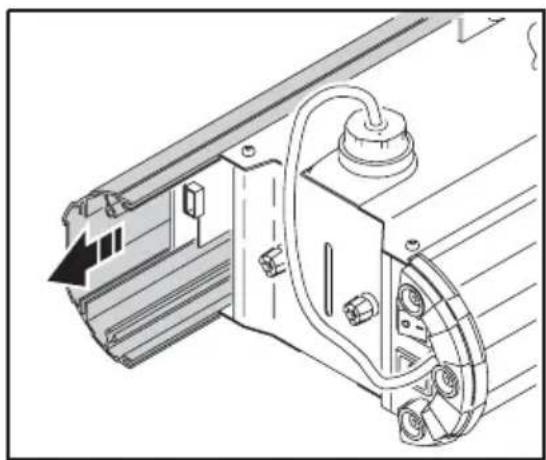

4. Glissez complètement le

couvercle pour le dégager et accéder au circuit intégré.

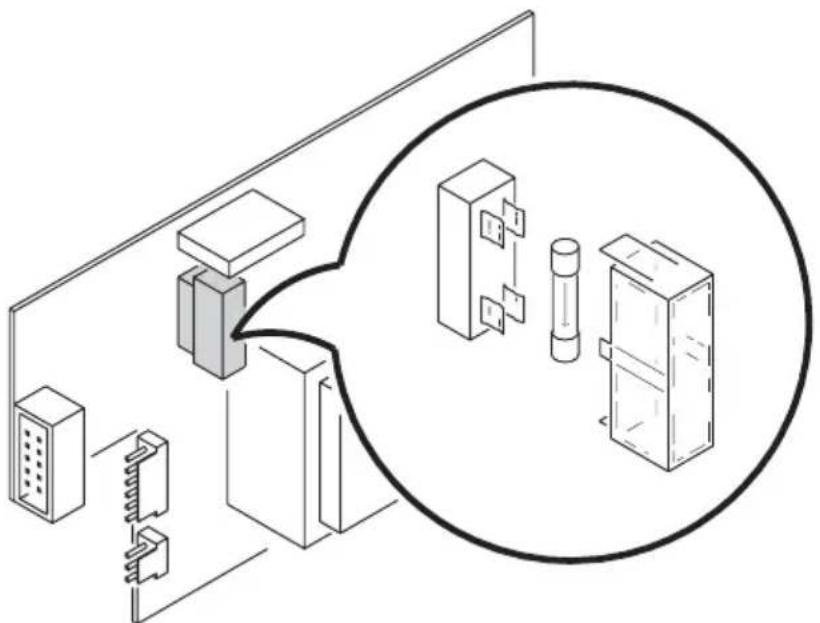

5. Le fusible principal est situé

dans un porte fusible sur la carte mère. Dégagez délicatement le circuit de quelques centimètres pour faciliter le travail et accéder au porte fusible.Entretien et maintenance 23

6. Tirez le capot du porte-fusible et dégagez le fusible. L’accès sera plus

facile si vous débranchez temporairement le connecteur situé sous le fusible.

7. Remplacez le fusible par un fusible strictement identique. Le type exact

est donné sur l’étiquette de série et dans la section “Magnum 1500, Caractéristiques” en page 34 de ce manuel.

8. Remontez le porte fusible et tous les connecteurs débranchés.

9. Le remontage est l’opération strictement inverse du démontage.

Prenez garde de ne pas coincer ou pincer de fils en remontant les couvercles. Ne remettez pas sous tension avant que tous les capots et vis soient en place. Si le fusible fond de manière répétée, déconnectez la machine du secteur et de sa télécommande et contactez votre revendeur Martin. Télécharger un nouveau logiciel système Le logiciel de la Magnum 1500 peut être mis à jour par le port de maintenance. Le corps de chauffe doit être recalibré si un nouveau logiciel est installé. Le réglage de la pompe ne peut être fait que par mise à jour du logiciel. Les agences Martin et JEM pourront faire ces mises à jour pour vous.24 Magnum 1500 - mode d’emploi

ROBLÈMES COURANTS Problèmes Cause(s) probable(s) Solution suggérée Les LED s’allument mais aucune fumée n’est produite quand j’appuie sur FOG ou avec la minuterie Corps de chauffe trop froid Laissez la machine chauffer jusqu’à ce que la LED READY s’allume sur la télécommande ou que la LED sur la machine s’allume en orange ou en vert Manque de liquide dans le réservoir Faîtes le plein Pompe désamorcée Amorcez la pompe Aucune LED allumée ni sur la télécommande ni sur la machine Pas d’alimentation Vérifiez le bouton On/Off et les câbles d’alimentation Pas de télécommande ni de DMX Vérifiez les connexions Dispersion de la fumée trop rapide Mauvais type de fluide pour l’application Consultez votre revendeur Martin Le fusible grille systématiquement Problème électrique Référez à un service technique La LED de la machine s’allume mais aucune fumée n’est produite avec l’interface DMX Adressage incorrect Vérifiez le réglage des DIP switches La machine n’est pas prête Laissez le temps à la machine de chauffer jusqu’à ce que sa LED passe du rouge à l’orange ou au vert. Pas de bouchon DMX Terminez la ligne DMX avec un bouchon Pompe désarmorcée Amorcez la pompeCodes d’entretien 25

ENTRETIEN Si une erreur survient pendant le fonctionnement, la LED READY de la télécommande et la LED du port de communication clignotent pour indiquer un code d’erreur permettant de faciliter l’entretien. Si la Magnum 1500 indique un code de maintenance, ré-initialisez la machine en l’éteignant puis en la rallumant. Si le code persiste, référez- vous à votre revendeur Martin. Code Message Un flash par seconde environ Surchauffe ou erreur d’étalonnage Flash permanent Mode étalonnage Deux flash par seconde environ Etalonnage terminé

TUYAUTERIE Une tuyauterie de déport permet de mieux placer l’effet de fumée. Elle permet aussi de déporter la machine au plus loin en toute sécurité tout en gardant un accès simple pour le remplissage ou l’entretien etc. La Magnum 1500 peut recevoir des tuyaux standards de diamètre 4 pouces (102 mm) grâce à un adaptateur. Votre revendeur Martin peut vous fournir cet adaptateur livré dans un kit contenant également 5 m de tuyau (P/N 92625008). Installation de l’adaptateur Attention! Il est nécessaire de laisser rentrer l’air dans la tuyauterie de déport. N’obstruez jamais la lumière entre l’adaptateur et le carter de la Magnum 1500. Pour installer l’adaptateur :

1. Du côté de la buse de la machine, retirez les deux vis Torx T20 qui

fixent les tampons en caoutchouc sous la machine. Retirez les deux mêmes vis situées sur le dessus de la machine.

2. Engagez l’adaptateur en place sur la buse de façon à ce que les

perçages de l’adaptateur soient en face des vis retirées. Replacez ces vis et les tampons.Interface DMX Magnum 1500 27

NTERFACE DMX M AGNUM

La Magnum 1500 peut être contrôlée en DMX si vous avez installé le module optionnel. Ce module est disponible chez votre revendeur Martin habituel (Interface DMX, Magnum 1500, P/N 90758025).Vous pouvez connecter jusqu’à 32 appareils sur la même ligne DMX. Lesrécepteur doivent être câblés en cascade sur une seule ligne de 500 mmaximum. Vous pouvez ajouter d’autres appareils ou passer la barrièredes 500 m en utilisant un splitter amplificateur opto-isolé comme le RS-485 Opto-splitter de Martin (P/N 90758060). Installation Pour utiliser un contrôleur DMX avec la Magnum 1500, vous devez retirer le module standard pré-installé et le remplacer par un module DMX. Installer le module DMX Pour ce faire :1. Déconnectez le câble d’alimentation du secteur et laissez la machine refroidir au moins 20 minutes.2. Retirez les 3 vis Torx T25 du côté des embases de connexion. Retirez la protection en caoutchouc moulé. 3. En évitant d’abimer les fils, tirez délicatement le module de communication hors de la machine. Repérez le câblage du module, les28 Magnum 1500 - mode d’emploi fils à l’opposé du verrouillage du connecteur. Déconnectez les nappes et retirez le module..

4. L’interface DMX est équipée d’une nappe de fils terminée par un

connecteur 3 broches femelle. Ce connecteur doit être inséré dans le connecteur mâle correspondant sur la carte mère - pas sur le connecteur 6 broches de la télécommande standard (voir ci-dessus).

5. Approchez le module DMX du carter de la machine et branchez le

connecteur en place, en alignant correctement les éléments de verrouillage, les fils partant à l’opposé du système de verrouillage. Le branchement doit se faire sans forcer. Si vous sentez une résistance importante, vous avez certainement mis le connecteur à l’envers.

6. Alignez la carte du module

pour qu’il glisse dans les rainures du carter de la machine prévues pour recevoir les vis de fixation. Poussez délicatement le module en place en prenant garde de ne pas coincer de fils.

7. Remontez la protection en

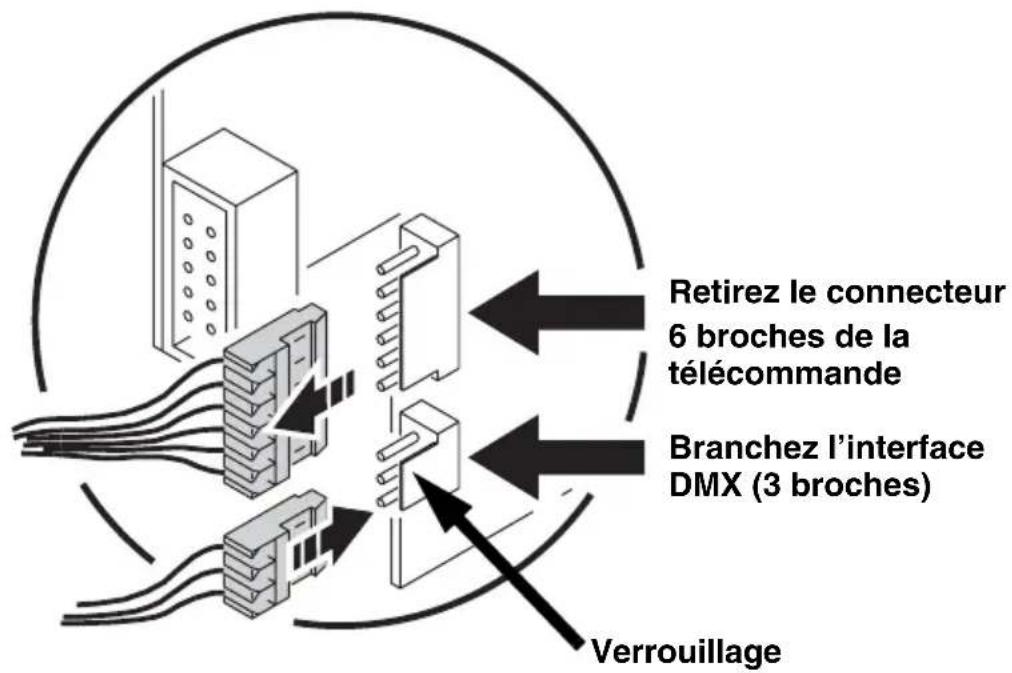

caoutchouc et les vis correspondantes. Retirez le connecteur 6 broches de la télécommande Branchez l’interface DMX (3 broches) VerrouillageInterface DMX Magnum 1500 29 Câble DMX et connexion de la ligne Une liaison fiable commence par le choix du câble. Le câble microphone standard ne peut pas transmettre le DMX de façon fiable sur de longues distances. Pour obtenir les meilleurs résultats, utilisez du câble spécialement conçu pour les liaisons RS-485. Votre revendeur Martin pourra vous conseiller sur le choix d’un câble de haute qualité en différentes longueurs. Les embases de la Magnum 1500 sont câblées selon la norme DMX : broche 1 - blindage, broche 2 - point froid (-), broche 3 - point chaud (+). Ce câblage est compatible avec tous les appareils DMX. Quelques adaptateurs de câblage vous seront certainement nécessaires pour raccorder la Magnum 1500 au contrôleur et autres périphériques, en particulier si vous utilisez une connectique 5 broches ou si certains fonctionnent en inversion de polarité (broches 2 et 3 inversées). La polarité requise est donnée sur les appareils et dans leur manuel d‘utilisation. Pour raccorder un câble 5 broches à la Magnum 1500, utilisez un adaptateur XLR5M-XLR3F (P/N 11820005). Pour connecter la Magnum 1500 à un appareil en XLR 5, utilisez un adaptateur XLR3M - XLR5F (P/N 1820004). Pour connecter des appareils à polarité inversée, utilisez un inverseur XLR3M - XLR3F (P/N 1820006) Pour connecter les appareils :

1. Eteignez toutes les machines.

2. Avec du câble adapté, connectez le contrôleur à la première machine à

3. Connectez la sortie DMX de cet appareil à l’entrée DMX de l’appareil

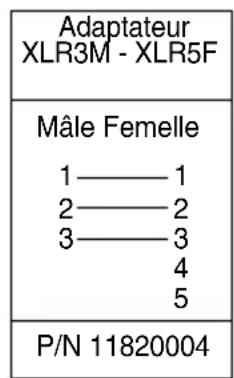

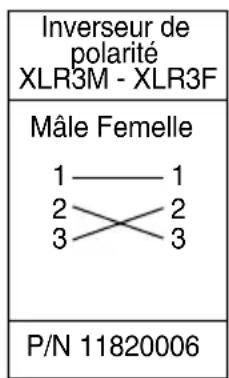

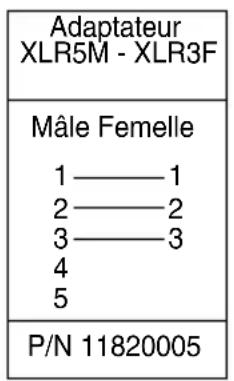

suivant. Connexion DMX et adaptateurs de polarité polarité

Adaptateur P/N 11820005

Adaptateur P/N 1182000430 Magnum 1500 - mode d’emploi

4. Continuez ainsi à interconnecter les machines de sortie en entrée.

5. Terminez la ligne par un bouchon DMX (disponible chez votre

revendeur Martin, P/N 91613017) dans la sortie du dernier appareil. Un bouchon est simplement une fiche XLR mâle dans laquelle une résistance 120 Ohms 1/4 W relie les broches 2 et 3. Adresse DMX La Magnum 1500 utilise un seul canal DMX pour recevoir ses instructions du contrôleur. Ce canal est l’adresse DMX de la machine. Elle doit être configurée sur la Magnum 1500 pour que la machine reçoive ses instructions du contrôleur. Pour contrôler plusieurs machines individuellement, chacune doit avoir sa propre adresse DMX. Pour grouper plusieurs machines, vous pouvez leur donner la même adresse. Elle recevront les mêmes instructions et se comporteront de manière identique. Ce type d’adressage est une bonne technique de dépistage des pannes. La Magnum 1500 accepte les adresses comprises entre 1 et 511 grâce aux 9 DIP switches du module DMX. Pour configurer l’adresse :

1. Choisissez une adresse libre pour la Magnum 1500.

2. Retrouvez la configuration correspondante des DIP switches à l’aide du

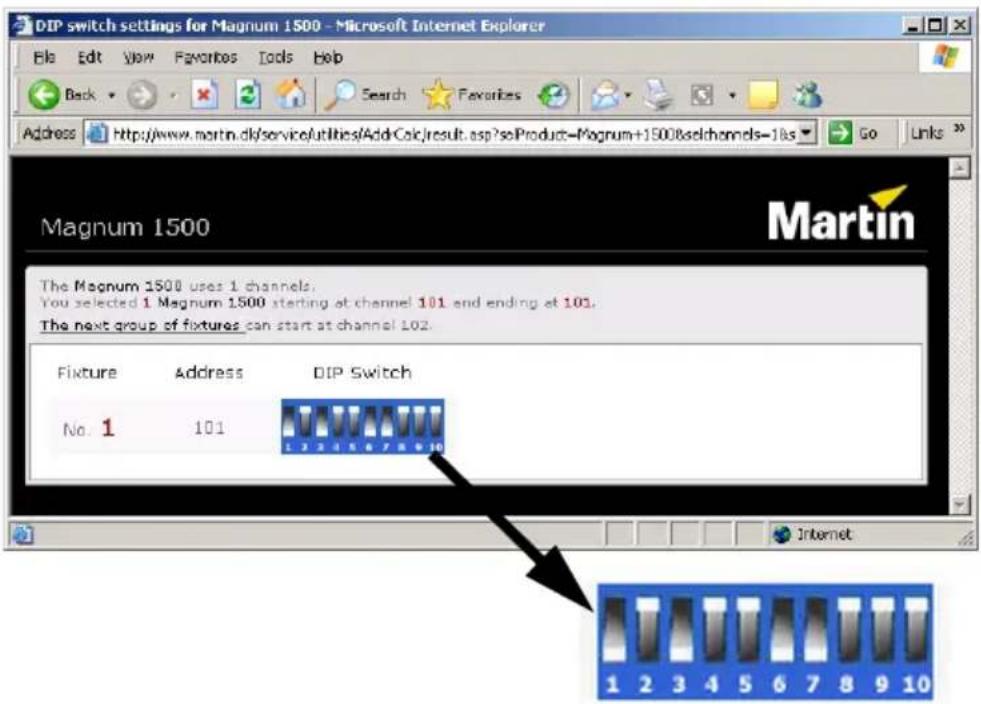

calculateur d’adresse de Martin : http://www.martin.dk/service/utilities/AddrCalc/index.asp ou avec la table d’adressage donnée en page 32. Par exemple, pour régler l’adresse à 101, vous devez mettre les DIP switches 1, 3, 6 et 7 sur ON comme indiqué ci-dessous :Interface DMX Magnum 1500 31

3. Eteignez le contrôleur et les machines à interconnecter en DMX.

4. Pour chaque machine, réglez l’adresse DMX avec leur DIP switches 1

à 9 selon les positions données (1 - ON et 0 - OFF) par le tableau ci après. L’exemple de l’adresse 101 est indiqué en gras dans le tableau.32 Magnum 1500 - mode d’emploi Table d’adressage DMX Retrouvez l’adresse souhaitée dans le tableau ci-dessous. Les réglages des switchs 1 à 5 sont donnés en bout de ligne à gauche. Les réglages des switches 6 à 9 sont donnés en tête de colonne. 0 signifie, OFF, 1 signifie ON. Le switch 10 est toujours OFF en DMX. Par exemple, pour l’adresse 101, les switches 1, 3, 6 et 7 doivent être sur ON. Les autres doivent être sur OFF. DIP-Switch 0 = OFF 1 = ON #9 0 0 0 0 000011111111 #8 0 0 0 0 111100001111 #7 0 0 1 1 001100110011 #6 0 1 0 1 010101010101 #1 #2 #3 #4 #5

1 1 1 1 1 31 63 95 127 159 191 223 255 287 319 351 383 415 447 479 511Interface DMX Magnum 1500 33 Contrôle en DMX Lorsque la Magnum 1500 est allumée, la LED du module DMX, à côté des DIP Switches s’allume pour indiquer que le signal DMX reçu est valide. La machine commence sa préchauffe. La Magnum 1500 est prête au bout de 10 minutes environ. Réglez le débit avec le canal de contrôle affecté à la Magnum 1500 : 0 coupe le débit. Le réglage de débit est proportionnel à la valeur du canal. Protocole DMX Niveau Pourcentage Effet 0-27 28-255 0-10% 11-100% Pas de débit Débit proportionnel sur 24 palliers34 Magnum 1500 - mode d’emploi

AGNUM 1500, C ARACTÉRISTIQUES Données physiques Dimension (L x l x H). . . . . . . . . . . . . . 445 x 204 x 178 mm (17.5 x 8.0 x 7.0 in.) Hauteur avec lyre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 375 mm (14.8 in.) Poids sans fluide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.1 kg (24.5 lbs) Construction Carters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Acier/aluminum Installation Espace minimal devant la buse . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 cm (2 ft.) Espace minimal autour de la machine . . . . . . . . . . . . . . . . . . . . . . . 0.1 m (4 in.) Orientation. . . . . . . . . . . . . . . . . . . . . . . . . . . 30° max par rapport à l’horizontale Fluide Pompe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Haute pression à piston oscillant Bidon embarqué . . . . . . . . . . . . . . . . . . . . 2.3 litres (4.0 Imp. pints/4.9 US pints) Consommation maximale : 80 ml (0.14 Imp. pints/0.17 US pints) par minute 64 ml (0.11 Imp. pints/ 0.14 US pints) par jet maximal (48 secs). Données thermiques Température ambiante maximale (T

) . . . . . . . . . . . . . . . . . . . . . . 40°C (104°F) Température extérieure de surface, stabilisée . . . . . . . . . . . . . . . . 50°C (122°F) Buse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . jusqu’à 200°C (395°F) Durée minimale de refroidissement . . . . . . . . . . . . . . . . . . minimum 20 minutes Contrôle et programmation Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 92765013 Protocole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . USITT DMX-512 (1990) Canaux DMX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Adressage DMX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DIP-switch Connexions Télécommande (standard) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RJ-45 DMX (option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . XLR 3 broches à verrouillage, 1-blindage, 2-Pt froid (-), 3-Pt chaud Téléchargement PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . port sérieCourant et puissance maximum (+/- 5%) Modèle EU @ 220 V, 50 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1140 W, 5.3 A @ 230 V, 50 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1240 W, 5.5 A @ 240 V, 50 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1350 W, 5.7 A Modèle US @ 110 V, 60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .880 W, 8 A @ 115 V, 60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 960 W, 8.4 A @ 120 V, 60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1040 W, 8.7 A Fusible Fusible principal (Modèle EU) . . . . . . . . . . . . . . . . . . . . . 6.3 AT (P/N 05020020) Fusible principal (Modèle US) . . . . . . . . . . . . . . . . . . . . . .10 AT (P/N 05020025) Accessoires fournis (Modèle EU) Câble 3 m (9.8 ft) type IEC 3x1.0mm2 avec fiche mâle Schuko Câble 3 m (9.8 ft) type IEC 3x1.0mm2 sans fiche mâle Manuel d‘utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 35000160 Télécommande avec 5 m de câble et connecteur RJ-45. . . . . . . . P/N 62020071 Accessoires fournis (Modèle US) Câble 2 m (6.5 ft) 18 AWG avec fiche mâle US (homologué UL) Manuel d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 35000160 Télécommande avec 5 m (16.4 ft) de câble et connecteur RJ-45 . P/N 62020071 Accessoires Liquide JEM/Martin, Regular DJ . . . . . . . . . . . . . Divers conditionnement dispo. Liquide JEM/Martin, Pro Smoke Super (ZR Mix) Divers conditionnement dispo. Interface DMX pour Magnum 1500 . . . . . . . . . . . . . . . . . . . . . . . . P/N 91612000 Bouchon de terminaison, XLR mâle . . . . . . . . . . . . . . . . . . . . . . . P/N 91613017 Adaptateur XLR5M - XLR3F . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 11820005 Tuyauterie de déport (avec adaptateur et 5 m de tuyauterie de 4 pouces (104 mm) . . . . . . . . . . . . . . . . P/N 92625008 Crochet standard (G) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 91602003 Crochet à machoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 91602005 Codes de commande Magnum 1500 (230 V, 50 Hz modèle EU) . . . . . . . . . . . . . . . . . . P/N 91120000 Magnum 1500 (110 V, 60 Hz modèle US) . . . . . . . . . . . . . . . . . . . P/N 91120100Martin Professional A/S • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark Tel: [phone] • Internet: www.martin.com
