MODE D'EMPLOI RUSH SM 850 MARTIN

• Mode d’emploi© 2013-2015 Martin Professional ApS. Contenu sujet à modifications sans préavis. Martin Professional ApS et ses filiales déclinent toute responsabilité en cas de blessure, dommage, direct ou indirect, conséquent ou économique ou de toute autre type occasionné par l’utilisation ou l’impossibilité d’utiliser ou la fiabilité des informations contenues dans ce manuel. Le logo Martin, le logo RUSH by Martin, la marque RUSH by Martin, la marque Martin et toutes les autres marques contenues dans ce document concernant des services ou des produits de Martin Professional, du groupe ou de ses filiales sont des marques déposées ou sous licence de Martin Professional, du groupe ou de ses filiales. Martin Professional • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark • www.martin.com Manuel: Révision BTable des matières Précautions d’emploi p. 4
• Introduction p. 9
• Caractéristiques principales p. 9
• Avant la première mise en service de cet appareil : p. 9
• Vue d’ensemble de la machine p. 10
• Installation physique p. 11
• Fixation à une structure scénique p. 11
• Sécurisation de l’accroche p. 12
• Alimentation électrique p. 12
• Télécommandes p. 13
• Télécommande filaire p. 13
• Système sans fil à 4 canaux p. 13
• Utilisation p. 14
• Remplissage du réservoir p. 14
• Mise en œuvre p. 14
• Entretien p. 15
• Nettoyage p. 15
• Remplacement du fusible primaire p. 16
• Remplacement de la pile de la télécommande sans fil p. 16
• Dépannage et réparations p. 16
• Problèmes courants p. 17
• Spécifications RUSH SM 850 p. 18

Précautions d’emploi ATTENTION! Lisez les précautions d’emploi contenues dans ce manuel avant d’installer, d’allumer, d’utiliser ce produit ou d’en faire la maintenance. Les symboles suivants sont utilisés pour identifier les informations importantes de sécurité sur le produit comme au long du manuel: Attention! Risque important. Risque de blessure sévère voire mortelle. Attention! Lisez le manuel pour d’importantes informations de sécurité Attention! Tensions dangereuses. Risque de blessure sévère voire mortelle par électrisation. Attention! Surfaces brûlantes et risque d’incendie.

Cette machine à fumée est réservée à un usage professionnel uniquement et doit être installé par un technicien qualifié. Elle n’est pas destinée à un usage domestique. Elle présente des risques de blessures sérieuses voire mortelles par électrisation, chute de hauteur et affections respiratoires. La fumée produite par la machine est suffisamment chaude pour causer des brûlures ou des blessures oculaires si les précautions d’emploi ne sont pas respectées. L’installation, l’utilisation et la maintenance des produits RUSH by Martin

doivent être réalisées comme indiqué dans ce manuel pour éviter tout risque de sécurité pour les personnes ou de dommages qui ne seraient pas couverts par les clauses de garanties du produit. Suivez à la lettre les mises en garde listées ci-dessous et respectez tous les avertissements imprimés dans ce manuel et sur l’appareil lui-même. Conservez ce manuel pour un usage ultérieur.RUSH SM 850

Pour les dernières mises à jour de la documentation et toute information relative à ce produit comme au reste de la gamme Martin™, visitez le site web de Martin : http://www.martin.com Pour toute question sur l’utilisation de ce produit en toute sécurité, contactez votre revendeur Martin™ (consultez la page www.martin.com/distributors pour plus de détails) ou appelez la hotline 24/24 de Martin™ au [phone], ou, pour les USA, 1-888-TECH-180. Respectez toutes les normes et règlementations locales en vigueur lors de l’installation, de la mise sous tension, de l’utilisation et de la maintenance de cet appareil. Protection contre les électrisations N’exposez pas l’appareil à la pluie ou à l’humidité. Déconnectez l’appareil de l’alimentation électrique du système avant de procéder à l’installation ou la maintenance. Assurez-vous que l’appareil est correctement raccordé à la terre électrique. N’utilisez qu’une source de courant alternatif conforme aux normes électriques en vigueur et protégée contre les surintensités et les défauts différentiels. La prise de courant ou la coupure de courant externe qui alimentent le projecteur doivent être situés à proximité et aisément accessible afin de déconnecter l’appareil du secteur. Remplacez les fusibles défectueux par des fusibles de type et valeurs préconisés uniquement. Isolez immédiatement le projecteur du secteur si la fiche secteur, un joint, un capot, un câble ou tout autre composant est visiblement endommagé, défectueux, déformé, humide ou semble avoir surchauffé. Ne remettez pas le système sous tension tant que toutes les réparations n’ont pas été effectuées Avant d’utiliser l’appareil, vérifiez que les équipements et câbles de distribution électrique sont en parfaite condition et homologués pour les besoins électriques des appareils connectés.RUSH SM 850

Protection contre les brûlures et les incendies N’utilisez pas l’appareil si la température ambiante (T

dépasse 40° C (104° F). La surface de l’appareil peut atteindre 50° C (122° F) pendant l’utilisation. Evitez tout contact avec des personnes et des matériaux. Laissez l’appareil refroidir au moins 10 minutes avant de le manipuler. Ne touchez pas la buse de sortie pendant et après l’utilisation – elle devient extrêmement chaude et peut atteindre 300° C (572° F). La buse refroidit très lentement et peut causer des brûlures pendant plus de 3 heures après extinction de la machine. La fumée produite par la machine est assez chaude pour causer des brûlures à proximité de la buse et des gouttes de fluide brûlant peuvent occasionnellement être émises. Maintenez les personnes à 1 m (39 in) au moins de la buse. Installez la machine de façon à éviter toute chute de gouttes de fluide sur les personnes. La fumée produite contient des glycols, un alcool inflammable qui brûle avec une flamme bleue à peine visible. Ne projetez pas de fumée vers des points de flamme tels que les effets pyrotechniques ou des brûleurs. Maintenez les matériaux inflammables très éloignés de l’appareil. Gardez un espace de minimum de 500 mm (20 in.) autour de la machine. Gardez les matériaux combustibles (tissus, papiers, bois) à 1 m (40 in.) au moins de l’appareil. Ne contournez pas l’action des protections thermiques et des fusibles. Remplacez les fusibles par des fusibles de type et de calibre strictement identiques tels que spécifiés dans ce manuel. Protection contre les blessures Assurez-vous que la structure et sa fixation acceptent 10 fois le poids de tous les appareils qu’ils supportent. En cas de suspension sous une structure, utilisez un crochet conforme. N’utilisez pas les élingues de sécurité comme système de fixation primaire. N’installez pas la machine à fumée au dessus du public.RUSH SM 850

Ce produit ne doit pas être utilisé par des personnes (y compris les enfants) dont les capacités sensorielles ou mentales sont réduites, ou bien dont les connaissances et l’expérience sont insuffisantes, sans un accompagnement ou une formation adéquate par une personne responsable de leur sécurité. Les enfants doivent être encadrés afin qu’ils ne jouent pas avec l’appareil. Si l’appareil est installé dans un endroit où il pourrait blesser des personnes ou causer des dommages en cas de chute, installez, comme indiqué dans ce manuel, une fixation secondaire qui prendra le relai si la fixation primaire cède, comme une élingue de sécurité homologuée par un bureau officiel comme le TÜV pour le poids qu’elle sécurise. Cette fixation doit être conforme à la norme EN 60598-2-17 Section

17.6.6 et être capable de soutenir en effort statique 10 fois le

poids de l’appareil et de tous ses accessoires. Les machines à fumée peuvent provoquer de la condensation. Ne pointez pas la buse vers des surfaces lisses qui pourraient ainsi devenir glissantes. Contrôlez fréquemment et séchez le sol si nécessaire pour éviter tout risque de glissades. Assurez-vous que la visibilité ne tombe pas en dessous de 2 m pendant l’utilisation de la machine Le liquide fumigène contient des glycols alimentaires en solution : ils peuvent toutefois représenter un risque en cas d’ingestion. Ne buvez pas le liquide. Stockez-le dans un endroit sûr. En cas de contact oculaire, rincez immédiatement avec de l’eau. En cas d’ingestion, buvez de l’eau et contactez un médecin pour un avis médical. Interdisez l’accès sous la zone de travail et utilisez une plateforme stable lorsque vous installez, entretenez ou déplacez l’appareil. En cas de problème de fonctionnement, arrêtez immédiatement l’appareil et déconnectez-le du secteur. N’essayez pas de mettre en service un appareil visiblement endommagé. Ne modifiez en aucun cas l’appareil. Référez toute opération d’entretien non décrite dans ce manuel à un technicien qualifié.RUSH SM 850

Prévention des risques respiratoires Une machine à fumée ne peut être utilisée en sécurité qu’avec le liquide pour lequel elle a été conçue. Utilisez uniquement le liquide RUSH ELX

avec cette machine. Tout autre type de fluide représente le risque de production de gaz toxiques présentant des risques sérieux pour la santé. La machine peut également être endommagée et les dégâts ne seront pas couverts par les clauses de garantie. Ne créez pas de nuage de fumée dense dans les zones confinées ou peu ventilées. N’exposez pas les personnes souffrant d’insuffisances respiratoires (y compris allergies et asthme) aux fumigènes. Ne pointez pas la buse de sortie vers les visages ou à hauteur de tête.RUSH SM 850

est un appareil de la nouvelle gamme d’effets atmosphériques de RUSH by Martin

. Dotée d’un design visuel industriel efficace, robuste, légère et compacte, la RUSH SM850 dispose de fonctionnalités optimales pour son segment de marché : télécommande sans fil, bidon de liquide retro-éclairé, poignée de transport et coupure de pompe automatique. Elle est le partenaire idéal des DJ et groupes itinérants autant que des petites salles de spectacle. Félicitations pour l’achat de cette machine à fumée RUSH by Martin

. Tous les détails de la gamme de produits Martin sont disponibles sur notre site web : www.martin.com. Caractéristiques principales ● Corps de chauffe de 850 W ● Débit de 200 m

par minute ● Capteur de niveau de liquide électronique ● Réservoir extractible et facile à remplir ● Télécommandes traditionnelle et sans fil La RUSH SM 850

est fournie avec ce manuel d’utilisation, une télécommande filaire, une paire de d’émetteurs/récepteur sans fil, un câble d’alimentation de 1,5 m (5 ft, fourni sans fiche de courant sur certains modèles) et une lyre de suspension réglable . Avant la première mise en service de cet appareil :

1. Lisez attentivement la section Précautions d’emploi en page 4 avant

l’installation, l’utilisation ou la maintenance de l’appareil.

2. Déballez l’appareil et vérifiez qu’aucun incident de transport ne l’a

endommagé. N’essayez jamais de mettre en service un appareil endommagé.

3. Si l’appareil ne doit pas être raccordé en permanence à son alimentation,

installez une fiche (non fournie) au bout du câble d’alimentation comme décrit en page 12.

4. Avant la mise en service, assurez-vous que la tension et la fréquence secteur

correspondent aux besoins de l’appareil.

5. Consultez la page de support technique RUSH sur le site web de Martin

Professional www.martin.com pour les dernières mises à jour de la documentation et des informations techniques. Les révisions des manuels des produits RUSH by Martin™ sont identifiées par la lettre qui termine le code produit du livret au bas de la deuxième page de couverture.RUSH SM 850

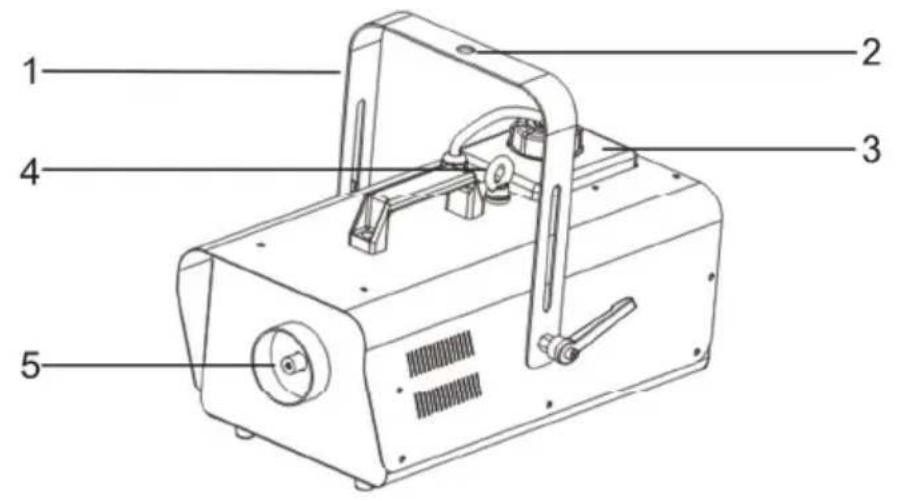

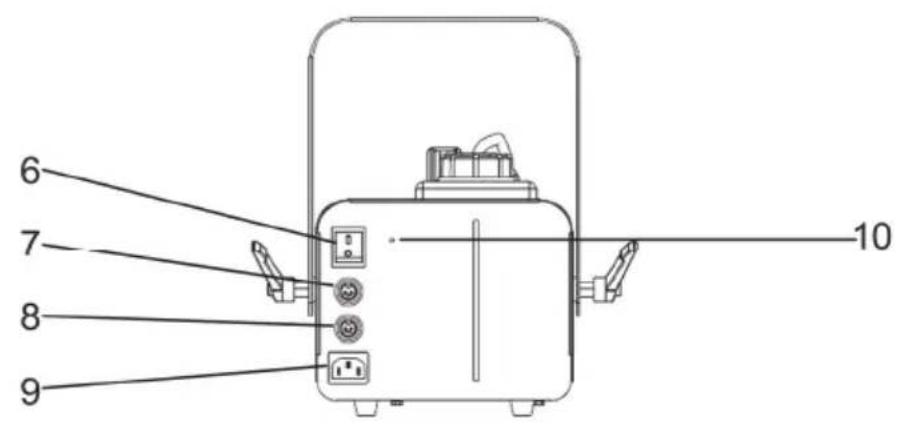

Vue d’ensemble de la machine

1 Lyre de suspension 6 Interrupteur 2 Point de fixation du crochet 7 Connexion de télécommande 3 Réservoir de liquide 8 Connexion de télécommande 4 Fixation de l’élingue de sécurité 9 Alimentation électrique 5 Buse de sortie 10 Indication de réservoir videRUSH SM 850

Installation physique Lisez la section Précautions d’emploi en page 4 avant d’installer l’appareil. Ce produit est destiné à un usage intérieur uniquement et doit être utilisé dans un endroit sec avec une ventilation adéquate. Martin™ peut vous fournir des élingues de sécurité et des crochets adaptés à cet appareil (voir Accessoires optionnels en page 20). Ne suspendez pas la machine à fumée directement au dessus du public. Assurez-vous que la machine dispose d’un espace libre de 500 mm (20 in) au moins autour d’elle et au moins à 1 m (40 in) devant sa buse d’émission. Gardez tout matériau combustible à 1 m (40 in.) au moins de la machine. Cette machine peut être inclinée à +/- 45° autour de l’horizontale si le réservoir n’est pas complètement rempli. Un réservoir trop plein ou une inclinaison supérieure peut causer des fuites de liquide. Fixation à une structure scénique La machine peut être suspendue à une structure scénique ou une porteuse similaire et inclinée jusqu’à 45° autour de l’horizontale. Pour une suspension traditionnelle, vous pouvez utiliser un crochet en G. Si la machine doit être accrochée dans une autre position, vous devez utiliser un collier, comme illustré ci-contre, qui encercle intégralement le tube porteur. Pour accrocher la machine:

1. Installez la lyre sur la machine et serrez-la avec les deux poignées prévues à

2. Vérifiez que la structure supporte au moins 10 fois le poids de tous les

appareils et accessoires qu’elle supporte.

3. Interdisez l’accès sous la zone de travail

4. Installez le collier ou le crochet sur la lyre. Utilisez un boulon M12 en acier, de

grade 8.8 minimum. Il doit traverser la lyre et être sécurisé avec un écrou auto bloquant.

5. En travaillant depuis une plateforme stable, suspendez l’appareil à la

structure. Serrez fermement le crochet.

6. Installez une fixation secondaire comme une élingue de sécurité comme

indiqué ci-après.RUSH SM 850

Sécurisation de l’accroche Sécurisez la fixation de l’appareil avec une élingue de sécurité (ou tout autre fixation secondaire) approuvée pour le poids de l’appareil afin qu’elle relaye l’accroche primaire si elle cède. Bouclez l’élingue sur l’ancrage prévu à cet effet sur le carter de l’appareil puis autour d’une fixation sure. Ne vous contentez pas de passer l’élingue de sécurité dans la lyre seulement car l’appareil pourrait tomber si la fixation de la lyre venait à céder. Alimentation électrique

Lisez la section Précautions d’emploi en page 4 avant de connecter le projecteur au secteur. Pour vous protéger des électrisations, l’appareil doit être relié à la terre électrique. Le circuit d’alimentation doit être équipé d’un fusible ou d’un disjoncteur magnétothermique et d’une protection contre les défauts différentiels. Les prises de courant ou les interrupteurs qui alimentent l’appareil doivent être situés à proximité et doivent être aisément accessibles afin de déconnecter rapidement l’appareil du secteur. L’appareil peut être raccordé de façon permanente dans le bâtiment où il est installé. Vous pouvez également installer sur le câble une fiche de courant (non fournie) aux normes locales en vigueur. Si vous installez une fiche sur le câble d’alimentation, choisissez une fiche avec prise de terre et serre câble intégré, homologuée pour 250V 10A. Suivez les instructions du fabricant de la fiche et connectez les fils aux bornes comme indiqué ci-dessous: Phase ou L Neutre ou N Terre, Masse ou Système US Noir Blanc Vert Système EU Marron Bleu Jaune/Vert Avant de raccorder la machine à fumée au secteur, vérifiez que la source d’alimentation est correctement dimensionnée pour le courant appelé par l’ensemble des appareils raccordés et que la tension secteur est correcte pour la plage de tensions indiquée en page 19 et sur l’arrière de l’appareil. Si votre source d’alimentation n’est pas conforme, ne raccordez pas la machine.RUSH SM 850

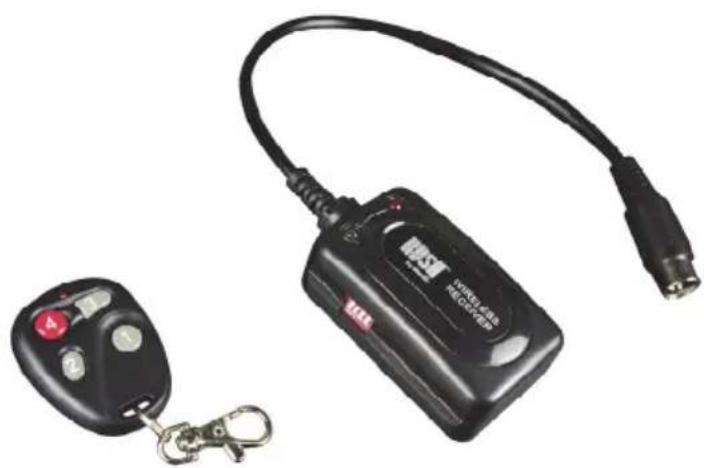

Télécommandes La SM 850 est livrée avec 2 télécommandes : une filaire et un système sans fil à 4 canaux. Deux embases identiques sont prévues à l’arrière de l’appareil pour que l’appareil soit piloté par les deux systèmes simultanément. Télécommande filaire La télécommande filaire est équipée d’un câble de 4,5 m (15ft) que vous pouvez brancher dans n’importe laquelle des deux embases du panneau arrière. La LED d’état de la télécommande reste éteinte pendant la chauffe de la machine. Elle s’allume en vert lorsque la machine est prête. Système sans fil à 4 canaux Le système sans fil dispose d’un émetteur (ci-dessous à gauche) d’une portée de 30 m (100 ft). Il permet un contrôle individuel de 4 machines différentes ou le contrôle d’un nombre illimité de machines réparties en 4 groupes maximum. Le récepteur sans fil (illustré ci-dessus à droite) doit être branché sur une des embases à l’arrière de l’appareil. Sa LED verte indique que la machine est prête. La LED rouge indique que la machine est en chauffe. Les interrupteurs miniatures sur le coté du récepteur permettent de choisir quel bouton de la télécommande déclenche la machine. Basculez l’interrupteur choisi sur ON et relevez tous les autres sur OFF. La machine répond à tous les boutons dont les interrupteurs sont en position ON.RUSH SM 850

Utilisation Attention! Lisez la section Précautions d’emploi en page 4 avant d’utiliser la machine à fumée. La fumée produite est assez chaude pour causer des brûlures et des lésions oculaires si les précautions d’emploi ne sont pas suivies. Utilisez uniquement du fluide fumigène RUSH ELX

N’utilisez pas d’eau ou un autre fluide, ce qui poserait des risques importants et endommagerait la machine. Ces dommages causés par l’utilisation d’un fluide non homologué ne seraient pas couverts par la garantie du produit. Remplissage du réservoir Pour remplir le réservoir:

1. Vérifiez que la machine est éteinte.

2. Dégagez le réservoir de fluide de son logement et retirez le bouchon.

3. Remplissez le réservoir délicatement. N’utilisez que du fluide homologué et

ne dépassez pas la ligne de remplissage maximale. Si la machine est installée inclinée, ne la remplissez pas au maximum et surveillez que le niveau de liquide ne dépasse pas le goulot.

4. Replacez le réservoir dans son logement.

5. Rebouchez le réservoir et vérifiez que le tube d’aspiration touche le fond du

6. Nettoyez les coulures et débordements éventuels.

1. Remplissez le réservoir comme indiqué ci-dessus.

2. Connectez une télécommande traditionnelle ou sans fil comme indiqué dans

la section précédente.

3. Connectez la machine à fumée au secteur et allumez-là. Laissez la machine

chauffer quelques minutes. La machine est prête lorsque la LED verte s’allume sur la télécommande filaire ou sur le récepteur sans fil.

4. Vérifiez que la machine peut tirer sans aucun risque de danger. Appuyez sur

le bouton de la télécommande jusqu’à ce qu’un jet de fumée apparaisse (une fois le système amorcé, le jet se produit instantanément).

5. Surveillez le niveau de liquide et remplissez si nécessaire (après avoir éteint

la machine). La LED d’alerte « No Liquid » s’allume lorsque le liquide est épuisé : la pompe est coupée automatiquement par sécurité.RUSH SM 850

6. Après utilisation, éteignez la machine et laissez-la refroidir avant de la

manipuler. La buse d’émission reste chaude pendant 3 heures.

Entretien Lisez les Précautions d’emploi en page 4 avant toute opération d’entretien. Référez toute opération d’entretien non décrite ici dans ce manuel à technicien de maintenance qualifié. Déconnectez l’appareil du secteur et laissez-le refroidir complètement avant de procéder au nettoyage ou à la maintenance. La buse reste chaude pendant 3 heures après utilisation. Effectuez la maintenance dans une zone où vous ne créerez pas de risque de blessure (chute de pièces détachées, d’outils …) L’utilisateur peut réaliser les opérations de maintenance décrites dans ce manuel. Toute autre intervention doit être réalisée par un service de maintenance agréé Martin

. N’essayez pas de réparer l’appareil vous-même sous peine de créer un risque pour la sécurité ou des dommages qui ne seraient pas couverts par la garantie. Nettoyage Des excès de poussière, de liquide fumigène et d’agrégats de particules dégradent les performances et provoquent des surchauffes qui peuvent endommager l’appareil. Ces dommages causés par un nettoyage hasardeux ou une maintenance insuffisante ne sont pas couverts par la garantie du produit. Inspectez l’appareil dans ses 100 premières heures de fonctionnement pour vérifier les besoins en nettoyage. Vérifiez à intervalles réguliers. Cette procédure vous permettra d’établir les besoins en nettoyage dans votre cas spécifique. En cas de doute consultez votre revendeur RUSH by Martin pour vous assister dans la mise en place d’un planning adapté. N’utilisez pas de fortes pressions pour le nettoyage et travaillez dans une zone propre et bien éclairée. N’utilisez pas de produits contenant des agents solvants ou abrasifs qui pourraient endommager les surfaces.RUSH SM 850

Pour nettoyer l’appareil, soufflez délicatement ou aspirez la poussière et les particules agglomérées sur l’appareil avec de l’air comprimé à basse pression. Nettoyez les surfaces avec un tissu doux, propre et sans peluche imbibé d’un peu de solution détergente légère. Vérifiez que l’appareil est parfaitement sec avant de remettre sous tension. Remplacement du fusible primaire Si la machine à fumée est complètement inerte, il est probable que le fusible primaire ait fondu et doive être remplacé. Ce fusible est situé dans la machine, dans un support sur la carte principale. Pour remplacer le fusible:

1. Déconnectez l’appareil du secteur et laissez-le refroidir au moins 10 minutes.

2. Démontez le capot et localisez la carte principale.

3. Démontez le fusible de son support et remplacez-le par un fusible de même

format et de même valeur uniquement.

4. Réinstallez le capot avant de remettre sous tension.

Remplacement de la pile de la télécommande sans fil L’émetteur de la télécommande sans fil 4 canaux utilise une pile 12V alcaline type A23. Pour changer la pile :

1. Démontez la vis au dos de l’émetteur et retirez le couvercle.

2. Retirez la vieille pile.

3. Insérez une batterie neuve, le pole négatif vers le ressort.

4. Alignez le couvercle et replacez la vis..

Dépannage et réparations N’essayez pas de réparer l’appareil vous-même sous peine de créer un risque pour la sécurité ou des dommages qui ne seraient pas couverts par la garantie. Cet appareil ne peut être réparé que par un service technique agréé RUSH by Martin

L’installation, l’entretien sur site et la maintenance peuvent être réalisés par Martin Professional

Global Service et ses agents techniques agréés, donnant aux utilisateurs accès à l’expertise et à la connaissance des produits Martin dans un partenariat leur assurant le meilleur niveau de performance sur toute la durée de vie des produits. Contactez votre revendeur Rush by Martin

pour plus de détails.RUSH SM 850

Problèmes courants Cette section décrit les problèmes fréquemment rencontrés pendant l’utilisation et suggère quelques solutions de dépannage simples. Référez les réparations de la machine à un service technique agrée RUSH by Martin

si les suggestions ci- dessous ne résolvent pas le problème. Symptôme Cause probable Solution La machine semble morte Fusible principal fondu Changez le fusible (page 16) Pas d’alimentation secteur Vérifiez le câble d’alimentation et le coupe circuit Débit de fumée faible La machine doit être amorcée Pressez le bouton de tir jusqu’à obtenir un jet puissant. Fumée humide, grasse, ou crachats de liquide ou bien bruit sourd lors du tir Liquide fumigène incompatible Utilisez uniquement le liquide RUSH ELX liquide homologué ! Pas de jet de fumée Machine en chauffe Laissez la machine finir son cycle de chauffe. Manque de liquide Rajoutez sur liquide (voir page 14) La configuration du récepteur sans fil ne correspond pas à la télécommande utilisée. Changez le réglage des DIP switch (voir page 13) ou appuyez sur un bouton différent. Récepteur sans il hors de portée. Rapprochez-vous de la machine. Pile de la télécommande fatiguée. Changez la pile (voir page 16) Indicateur « No fluid » allumé alors que le bidon est plein. Fluide non détecté Vérifiez que la durit d’aspiration touche bien le fond du bidon Redémarrez la machine. Circuit défectueux Contactez une station technique agréée.RUSH SM 850

Modèle EU Sécurité EU ............................................ EN 60355-1, EN 62233, EN 62479 CEM EU ......... EN 61000-3-2, EN 61000-3-3, EN 61000-6-1, EN 61000-6-3 RTTE EU (télécommande radio): ....................... EN 60950-1, EN 300220-1 ............... EN 300220-2, EN 301489-1, EN 301489-3 Australie/NZ ........................................................................... C-TICK N4241 Modèle US (certification en cours) Sécurité US ........................................................................................ UL 499 CEM US ....................................................................... FCC Part 15 Class A CEM US (télécommande radio) .................... FCC ID 2AEYKSMWIRELESS Sécurité Canada .............................................................. CSA C22.2 No. 64 Accessoires inclus Mode d’emploi, câble d’alimentation 1,5 m (sans fiche secteur sur les modèles EU), télécommande filaire avec 4,5 m de câble, télécommande radio à 4 canaux (émetteur + récepteur) Accessoires optionnels Collier à mâchoires ................................................................. P/N 91602005 Crochet G (suspension verticale uniquement) ...................... P/N 91602003 Crochet Quick-trigger (suspension verticale uniquement) ...... P/N 91602007 Elingue de sécurité, CMU 50 kg ............................................ P/N 91604003 Produits connexes Liquide fumigène RUSH ELX

Spécifications sujettes à changement sans préavis. Pour les dernières mises à jour, consultez www.martin.com

Recyclage des produits en fin de vie Les produits RUSH by Martin™ sont fournis dans le respect de la Directive 20012/19/EC du Parlement Européen et du Conseil de l’Union Européenne sur le Retraitement des Equipements Electriques et Electroniques (WEEE) lorsqu’elle est applicable. Aidez à la sauvegarde de l’environnement en vous assurant que ce produit sera recyclé! Votre revendeur RUSH by Martin

pourra vous renseigner sur les dispositions locales de recyclage de nos produits.
