Type de produit	Capteur de débit (débitmètre mécatronique)
Marque	IFM
Modèle	SBM613
Principe de mesure	Pression différentielle avec aimant permanent et cellule de mesure
Fluides admissibles	Eau, solutions avec glycol, huiles industrielles, lubrifiants
Sortie analogique	4-20 mA linéaire (4 mA = débit nul, 20 mA = valeur finale de l'étendue de mesure)
Alimentation électrique	TBTS/TBTP selon EN 50178 (18-30 V DC typique)
Raccord process	G1/4 (estimation)
Couple de serrage	10 Nm
Position de montage préférée	Verticale (horizontale possible avec filtre pour eau sale)
Distance minimale aux matériaux ferromagnétiques	≥30 mm
Distance minimale aux champs électromagnétiques	≥500 mm
Distance entre axes de capteurs	≥50 mm
Fonction clapet antiretour	Oui
Maintenance	Aucune maintenance requise
Réparation	Uniquement par le fabricant
Sécurité	Risque de blessure par pression ou brûlure en cas de fuite ou montage incorrect. S'assurer que le circuit n'est pas sous pression avant intervention.
Poids estimé	Environ 0.3 kg
Dimensions estimées	Environ 80 mm (longueur) x 30 mm (diamètre)

FOIRE AUX QUESTIONS - SBM613 IFM

Quels fluides puis-je utiliser avec le capteur SBM613 ?

Le capteur est conçu pour les liquides tels que l'eau, les solutions avec glycol, les huiles industrielles et les lubrifiants. Assurez-vous que le fluide ne gèle pas dans le capteur.

Quelle est la sortie du capteur ?

Le capteur fournit une sortie analogique 4-20 mA proportionnelle au débit. 4 mA correspond à un débit nul, 20 mA à la valeur finale de l'étendue de mesure.

Comment monter le capteur SBM613 ?

Montez le capteur de préférence en vertical en vissant le raccord process (G1/4) dans un bloc mécanique ou une vanne jusqu'à contact complet. Serrez à un couple de 10 Nm. Respectez les distances minimales de sécurité.

Quelles distances minimales dois-je respecter ?

Respectez les distances suivantes : ≥30 mm des matériaux ferromagnétiques, ≥500 mm des champs électromagnétiques constants/alternatifs, et ≥50 mm entre les axes des capteurs.

Le capteur nécessite-t-il un entretien régulier ?

Non, le capteur ne nécessite aucun entretien. En cas de défaut, seule une réparation par le fabricant est autorisée.

Puis-je utiliser le capteur dans une conduite horizontale ?

Oui, mais pour les fluides propres, la position verticale est préférée. Pour l'eau sale, montez le capteur horizontalement avec un filtre de 200 µm en amont.

Comment raccorder électriquement le capteur ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension. Suivez le schéma de branchement : BN (brun) = +24V, BU (bleu) = 0V, WH (blanc) = sortie signal.

Que faire en cas de fuite ou de défaut ?

En cas de fuite, arrêtez immédiatement le système et dépressurisez le circuit. Le capteur ne doit être réparé que par le fabricant. Ne tentez pas de réparation vous-même.

Quelle est la tension d'alimentation recommandée ?

L'alimentation doit être une TBTS/TBTP selon EN 50178, typiquement 24 V DC (plage 18-30 V DC).

Où puis-je trouver des pièces de rechange ?

Le capteur est conçu sans pièces de rechange disponibles. En cas de besoin, contactez le fabricant IFM pour une réparation ou un remplacement.

MODE D'EMPLOI SBM613 IFM

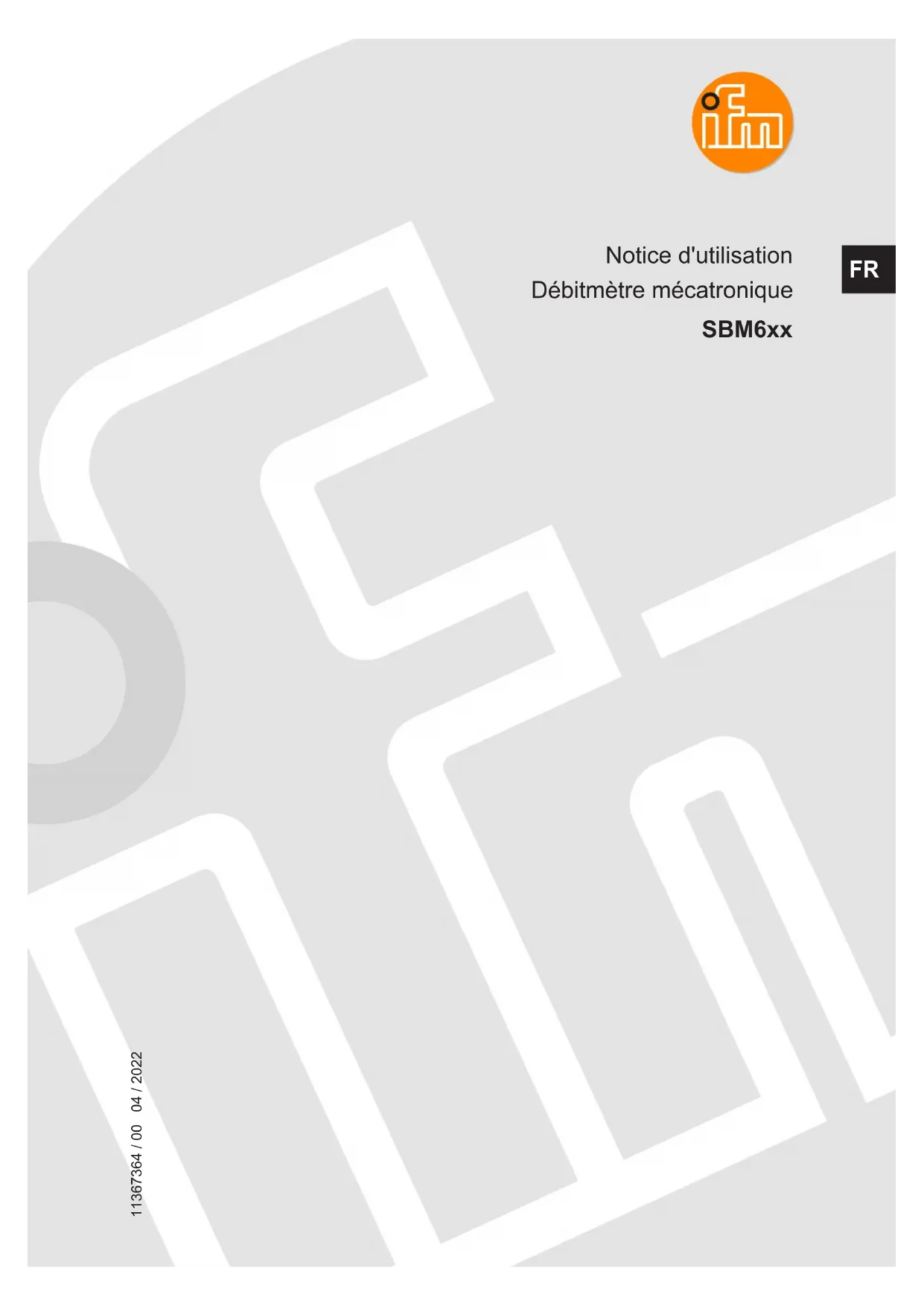

Notice d'utilisation Débitmètre mécatronique

SBM6xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements utilisés 3

2 Consignes de sécurité. 4 3 Usage prévu 5 4 Fonctions 6

4.1 Sortie analogue 6

5 Montage 7

5.1 Raccord process 7 5.1.1 Schema de montage 8 5.2 Perturbations 8 5.3 Montage en cas d'eau sale 8

6 Raccordement electrique 9 7 Maintenance, réparation et élimination 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www. ifm. com.

1.1 Symboles utilisés

Condition préalable Action a effectuer Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

ATTENTION

Avertissement sur les dommages corporels

Danger de blessures legères, réversibles.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des liquides (eau, solutions avec glycol, huiles industrielles, lubricifants).

Il déetecte le débit volumique (débit/temps) et émet un signal analogique proportionnel à la valeur process.

Information importante

Congélation du fluide.

Le capteur peut etre endommagé. Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

4 Fonctions

L'appareil enregistre le débit selon le principe de la pression différentielle à l'aide d'un aimant permanent et d'une cellule de mesure.

4.1 Sortie analogue

Fig.1: Sortie analogue (eau 20 °C)

Le signal analogique pour de l'eau est linéaire de 4 mA (= aucun débit) jusqu'à 20 mA (= valeur finale de l'étendue de mesure VEM).

Si la valeur mesurée est supérieure à la valeur finale de l'etendue de mesure, un signal de courant de >20mA est émis.

Attention

Pendant le montage ou en cas de défaut (p. ex. boitier casset), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure du à la pression ou aux brûlures. S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage. S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage. Utiliser une protection adequate (p. ex. capot protecteur) de maniere a eviter que des fluides jaillissants ne puissant porter atteinte à la sécurité des personnes.

5.1 Raccord process

Eviter des différences de section importantes sur l'entrée. Visser l'appareil dans un bloc mécanique pour la mesure ou dans une vanne avec racord process G1/4 jusqu'à ce que l'insert de mesure soit entièrement en contact avec le bloc mécanique pour la mesure ou la vanne. Serrer fermement. Couple de serrage: 10 Nm

Position de montage préfééré : verticale.

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

5.1.1 Schéma de montage

Fig. 3: Dimensions pour le montage dans un bloc mécanique pour la mesure ou une vanne

5.2 Perturbations

Respecter les distances minimales suivantes:

Distance entre le capteur et des matières ferromagnétiques	≥ 30 mm *
Distance entre le capteur et des champs constants / alternatifs	≥ 500 mm
Distance entre les axes des capteurs lors d'un montage côte à côte	≥ 50 mm

• Le tube peut se composer de matières ferromagnétiques.

5.3 Montage en cas d'eau sale

Insérer un filtr de 200 micromètres devant l'entrée (IN). Installer le capteur horizontally.

En cas de fluide propre le montage dans les tubes verticaux est également possible.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement (code couleur selon la norme DIN EN60947-5-2)

BN: brunWH: blanc

BU: bleu

Informations sur les connecteurs femmes / mâles disponibles sur www. ifm. com.

7 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
