Mighty Air - Ampli guitare NUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo sans fil à modélisation pour guitare et basse
Marque	NUX
Modèle	Mighty Air
Dimensions (L x l x H)	186 x 91 x 98 mm
Poids	780 g
Alimentation	Batterie rechargeable intégrée (USB Type-C 5V/2A) ou adaptateur secteur
Autonomie de la batterie	Jusqu'à 18 heures (ampli), 3,5 heures (émetteur)
Temps de charge	3 heures (ampli), 2,5 heures (émetteur)
Fonctions principales	Système sans fil 2,4 GHz à latence ultra-faible, modélisations d'amplis guitare et basse, réponses impulsionnelles (IR) de baffles, effets dynamiques, modulation et ambiance, simulateur de guitare acoustique, boîte à rythmes intégrée, streaming audio Bluetooth, appli Mighty Amp pour édition des sons
Puissance nominale	4 W + 4 W (stéréo)
Haut-parleurs	2 x 2 pouces (4 Ω, 10 W)
Réponse en fréquence	20 Hz - 20 kHz
Version Bluetooth	4.2 (portée 10 m)
Connectique	Entrée instrument (jack 6,35 mm mono), entrée auxiliaire (mini-jack 3,5 mm stéréo), sortie casque (mini-jack 3,5 mm), USB Type-C (charge et mise à jour firmware)
Émetteur sans fil	Fréquence 2,4 GHz, qualité audio 24 bit / 44,1 kHz, latence <5 ms, portée 15 m
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants ou produits chimiques. Éviter l'humidité et les températures extrêmes.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Ne pas ouvrir l'appareil. Utiliser uniquement l'alimentation spécifiée.
Pièces détachées et réparabilité	Les pièces de rechange ne sont pas disponibles auprès du fabricant. Pour toute réparation, contacter un service agréé.
Informations générales	Amplificateur portable conçu pour guitaristes et bassistes. Compatible avec l'appli NUX Mighty Amp (iOS/Android). Mode ECO pour économie d'énergie.

FOIRE AUX QUESTIONS - Mighty Air NUX

Quelle est l'autonomie de la batterie du Mighty Air ?

L'autonomie peut atteindre 18 heures en utilisation normale. La batterie se recharge via USB Type-C (5V/2A) en environ 3 heures.

Comment connecter ma guitare sans fil ?

Branchez l'émetteur fourni à la guitare (prise jack 6,35 mm). Allumez le Mighty Air, puis maintenez enfoncées la touche RECEIVER de l'ampli et la touche POWER de l'émetteur jusqu'à ce que la LED reste verte fixe.

Puis-je utiliser l'ampli sans fil avec d'autres systèmes sans fil ?

Il est recommandé d'éviter d'utiliser d'autres systèmes sans fil en même temps que ceux de NUX pour éviter les interférences. Jusqu'à 6 systèmes NUX peuvent fonctionner simultanément dans un même lieu.

Comment utiliser la boîte à rythmes intégrée ?

Appuyez sur la touche DRUM STYLE pour activer la boîte à rythmes. Tournez le bouton DRUM pour régler le volume. Pour changer de style, maintenez la touche DRUM STYLE enfoncée 1,5 seconde puis tournez DRUM. La touche TAP permet de régler le tempo.

Comment connecter mon téléphone en Bluetooth pour diffuser de la musique ?

Activez le Bluetooth de votre téléphone, sélectionnez NUX MIGHTY AIR dans la liste des appareils. Une fois connecté, vous pouvez diffuser de la musique comme avec un enceinte Bluetooth classique.

L'application Mighty Amp est-elle gratuite ?

Oui, l'application Mighty Amp pour Android et iOS est totalement gratuite. Elle permet une édition détaillée des sons, le changement de mode guitare/basse, et de nombreuses fonctionnalités supplémentaires.

Quelle est la portée du système sans fil ?

La portée sans fil est d'environ 15 mètres en visibilité directe. La latence est inférieure à 5 ms pour un jeu confortable.

Comment recharger l'émetteur sans fil ?

Branchez l'émetteur dans la prise INPUT du Mighty Air. La LED devient rouge pendant la charge et s'éteint lorsque la charge est complète (environ 2,5 heures). Vous pouvez aussi le charger via USB, mais alors il n'émet pas de signal.

Que faire si l'ampli ne répond plus ?

Utilisez un trombone déplié pour appuyer sur le bouton de réinitialisation situé à l'arrière de l'appareil (à côté de la prise USB). Cela éteindra l'ampli en cas de dysfonctionnement.

Le Mighty Air peut-il être utilisé avec une basse ?

Oui, le Mighty Air est conçu pour la guitare et la basse. Par défaut, il est en mode guitare, mais via l'application Mighty Amp, vous pouvez passer en mode basse avec des modélisations d'amplis et IR de baffles adaptés.

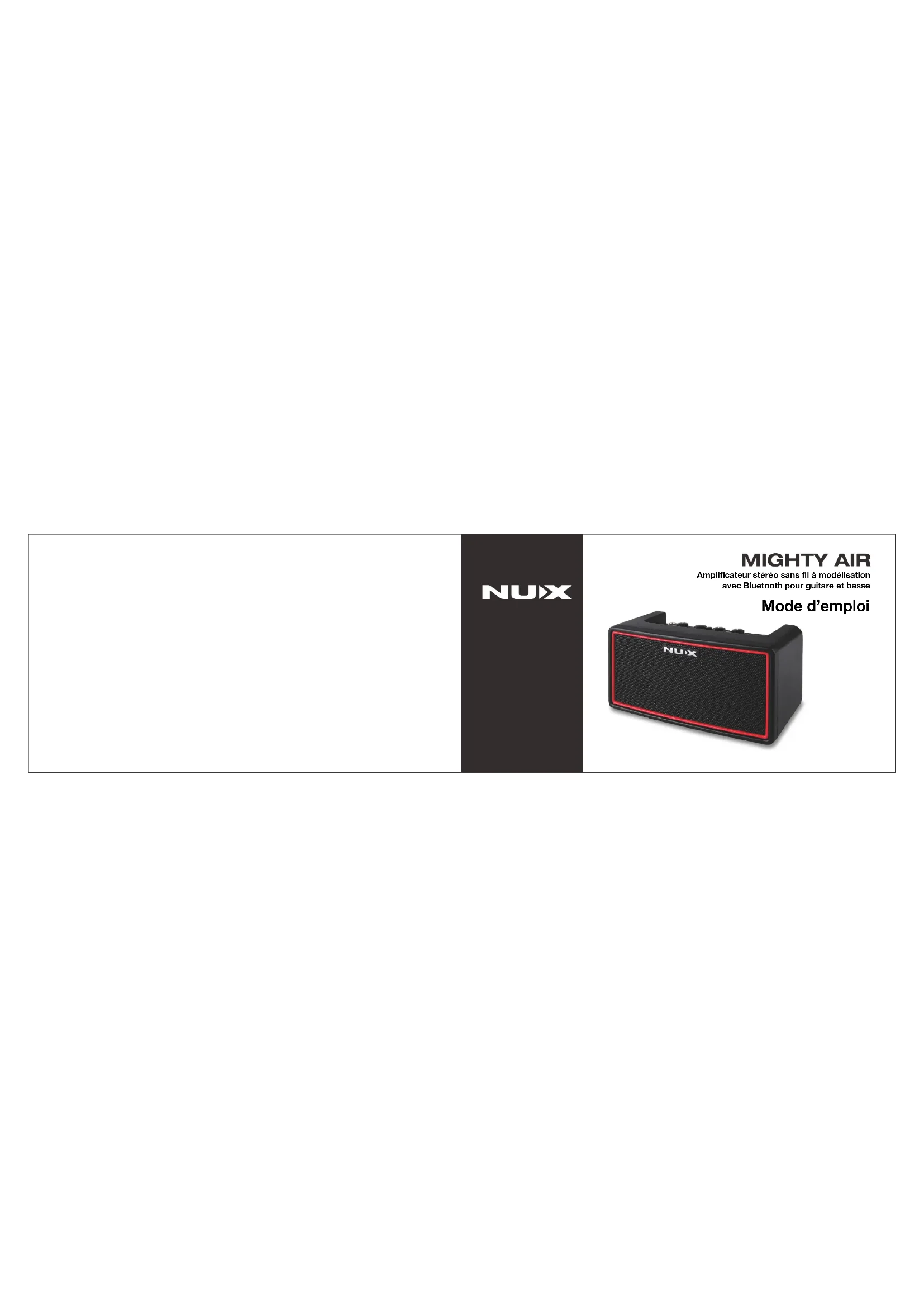

MODE D'EMPLOI Mighty Air NUX

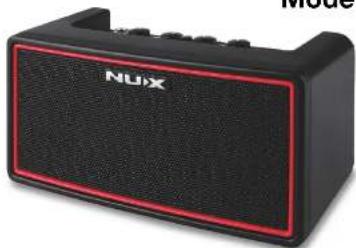

Amplificateur stéréo sans fil à modélisation

avec Bluetooth pour guitare et basse

Mode d'emploi

Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet apparel à la pluie ou à l'humicité.

Attention

FCC ID:200A-MIGHTYNR

Cel appareil est conforme à la section 16 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cel appareil ne doit pas causer d'interférences nuisibles, et (2) cel appareil d'au accepter toute interférence reque, y compris les interférences susceptibles d'accèsamment un fonctionnement indesirable. Tout changement ou modification appORTés sans l'approbation expresse de la partie responsable de la conformité peut annuler le droit du liquidateur à faire fonctionner cet écublement. NOTE : cel équipement a été testée et juge conforme aux limites applicables aux appareils numériques de classe 3, conformément à la section 16 des règles de la FCC. Ces limites sont comptues pour fournir une protection habituelle contre les interférences nuisibles dans une installation résidentiel. Cel équipement génère, utilise et peut émetire de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. To date, lesseurs d'inférences dans une habitation particulière n'est pas corrects.

Si cel équipement provoque des interférences nuisibles à la reception de radio ou de télévision, de qui peut être déterminé en l'albumant et en l'ébranchant, l'ubilsaleur est encouragé à essayer de normer les interférences en prenant une ou plusieurs des mesures suivantes :

- Réorienter ou dépiacer l'antienne de réception.

- Écarter l'équipement du récepteur.

- Brancher l'équipement à une prise d'un autre circuit que celui auquel le récepteur est connecté.

- Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide. L'appareil a été évalué comme répondant aux exigences générales d'exposition aux radioîrèquences. L'appareil peut être utilisé sans restriction dans les conditions d'exposition d'une utilisation portable.

Le symbole d'éclair dans un Triangle signifie « Risque électrique I ». Il indique la présence d'informations sur la tension de fonctionnement et les risques potentiels d'électrocution.

Le point d'exclamation dans un triangle signifie • Atention 1. Vculiez Ire les Informations figurant à côté de tous ces signes d'avertissement.

Sommaire

INTRODUCTION Q3.

FONCTIONNALITÉS (13)

PANNEAU DE COMMANDE 04..

JOUER DE LA GUITARE/BASSE DZ.

BOÎTE À RYTHMES 08...

UTILISATION DU SYSTÈME SANS FIL INTÉGRÉ 09.

CONNEXION BLUETOOTH 1.2.

RECHARGE DE L'AMPLIFICATEUR 13...

CARACTÉRISTIQUES TECHNIQUES 13.

Nous vous remercions d'avoir acheté le MIGHTY AIR de NUX, amplificateur stéréo sans fil à modélisation pour guitare et basse. Ce monstre compact peut servir aux guitaristes/bassistes modernes pour pratiquer à domicile, s'échauffer avant un spectacle, se diverrir en voyage et bien plus encore.

NUX propose plusieurs systèmes sans fil à 2,4 GHz; vous pouvez utiliser jusqu'à 6 systèmes simultanément dans un même lieu. Veuillez éviter d'utiliser d'autres systèmes sans fil en même temps que ceux de NUX, car il pourrait y avoir des problèmes de bruit ou d'interférences.

Fonctionnalités

• Toute dernière technologie de guitare sans fil à latence ultra-faible.
• Noise Gate, modélisations d'amplis guitare et basse, réponses Impulsionnelles (IR) de baffles, effets de dynamique, de modulation et d'ambiance, simulateur de guitare acoustique.
• Boîte à rythmes intégrée.
• L'appil NUX Mighty Amp pour appareils Android et iOS permet une édition détaillée des sons, sans fil.
• Système de haut-parleurs stéréo personnalisés offrant un son incroyable.
• Batterie rechargeable intégrée pour une autonomie pouvant atteindre 18 heures.
• Streaming audio stéréo par Bluetooth.
• Alimenté par la batterie rechargeable intégrée ou par USB.

PANNEAU DE COMMANDE

Prise d'entrée Touche Channel Voyant Bluetooth Bouton Drum Touche Drum Style Touche Tap d'alimentation/batterie Interrupteur d'alimentation INPUT CHANNEL DRUM DR/AM HOLI FOR OR LAY ED TAP RECEIVER GAIN VOLUME TCNE DLY, RVB AUX IN PHONES Touche Receiver Bouton Gain Bouton Volume Bouton Tone Bouton Dly/Rvb Prise Phones Prise Aux In

Prise d'entrée

Entrée instrument sur jack 6,35 mm mono. Elle sert également à charger l'émetteur sans fil inclus (voir : Utilisation du système sans fil intégré).

AVERTISSEMENT : ne branchez jamais une fiche STÉRÉO dans cette prise.

TOUCHE CHANNEL

Pour changar de canal.

Bouton DRUM

Pour controler le volume de la batterie ou sélectionner des styles de rythme.

TOUCHE DRUM STYLE

Pour activer/désactiver la boîte à rythmes, ou en combinaison avec le bouton Drum pour sélectionner les styles de rythme.

TOUCHE TAP

Pour activer/désactiver l'effet délai et régler le temps de retard ou le tempo du rythme.

VOYANT D'alimentation/batterie

Ce voyant indique la charge de la batterie du MIGHTY AIR.

TOUCHE Receiver

Pour activer le module sans fil. Voir : Utilisation du système sans fil intégré

Bouton GAIN

Utilisez ce bouton pour régler le niveau du signal d'entrée et

le niveau de saturation sur les canaux overuive et distortion.

Bouton volume

Utilisez ce bouton pour régler la volume de sortie.

Bouton TONE

Égaliseur de correction lonale (sens anti-horaire : plus de basses, sens horaire : plus d'aigus).

Bouton dly/rvb

Utilisez ce bouton pour régler le mixage du délai ou de la réverbération.

[Non-Text]

PRISE AUX IN Prise d'entrée auxiliaire sur mini-jack de 3,5 mm, pour reproduire le son d'une source audio externe.

Prise PHONES

Sortie casque sur mini-jack de 3,5 mm pour pratiquer en silence ou enregistrer.

Prise USB type-c

Pour la recharge : 5 W/2 A

Pour la mise à jour du micrologiciel interne (firmware), veillez à utiliser un câble USB Type-C pour données.

Utilisez un trombone déplié pour appuyer sur ce bouton de réinitialisation afin d'éteindre l'amplificateur en cas de dysfonctionnement ou si les commandes ne répondent plus.

JOUER De la guitare/basse boîte à rythmes

• Utilisez un câble de guitare mono ordinaire pour connecter votre guitare au MIGHTY AIR. Vous pouvez également brancher l'émetteur sans fil inclus à la guitare et profiter de plusieurs heures de jou sans fil (voir : Utilisation du système sans fil intégré).
• Appuyez sur l'interrupteur POWER et maintenez-le pressé pour allumer le MIGHTY AIR. Règlez le boulon VOLUME à un niveau bas avant de commencer à jouer, et montez-le lentement jusqu'au niveau de volume souhaité.
• Appuyez sur la touche CHANNEL pour sélectionner les différents canaux. La couleur du rétraîéclairage de la touche CHANNEL indique le sau channel sélectionné. Le MIGHTY AIR est réglé par défaut en mode Guitare. Avec l'appli gratuite Mighty Amp, vous pouvez facilement passer en mode Basse et utiliser les modélisations d'amplis et IR de baffles pour basse. Chaque canal peut être réglé à votre goût et mémorisé (voir : Connexion Bluetooth).

GUITARE (par défaut) BASSE
Couleur Canal		Couleur Canal
Vert Clear	Vert Pop
Jaune Overdrive	Orange Rock
Rouge Disportion	Bleu Funk
Fuchela Apoustic Simulator

• Utilisez GAIN et TONE en face avant pour régler le son.
• Maintenez la touche TAP pressée pour activer/désactiver l'effet délai, puis appuyez dessus à plusieurs reprises pour régler la durée du retard. Le rétroéclairage de la touche TAP indique le temps de retard au moyen d'un clignotement jaune. Tournez le bouton DLY/RVB pour régler le mixage du délai ou de la réverbération.

PLUS, C'EST PLUS ! L'appli Mighty Amp débloque beaucoup d'autres fonctionnalités, effets et commandes ! Elle est totalement GRATUITE ! Vous serez étonné de voir tout ce que peut offrir le MIGHTY AIR !

Une boîte à rythmes de qualité est intégrée au MIGHTY AIR. Appuyez sur la touche DRUM STYLE pour allumer la boîte à rythmes, et tournez le bouton DRUM pour régier le volume de la batterie.

Appuyez sur la touche DRUM STYLE et maintenez-la pressée pendant 1,5 seconde, puis tournez le bouton DRUM pour changer de style de rythme. Lorsque la boîte à rythmes est an service, la touche TAP sert à réglar la tempo du rythme et non plus le temps de ratard, et le rétroéclairaga de la touche TAP clignote en rouge.

Styles de rythme
01	Metronome
02	Pop
03	Metal
04	Blues
05	Swing
06	Rock
07	Ballad Rock
08	Funk
09	R&B
10	Latin
11	Dance

Utilisation du système sans FIL intégré

Le MIGHTY AIR intégre le système sans fil de pointe de NUX. Il suffit de brancher l'émetteur fourni à la guitare pour profiter de plusieurs heures de jeu sans fil avec une latence ultra-fable.

Connexion sans fil

Pour appainer le MIGHTY AIR et l'émetteur, allumez le MIGHTY AIR, puis maintenez simultanément pressées la touche RECEIVER du MIGHTY AIR et la touche d'alimentation (POWER) de l'émetteur jusqu'à ce que l'émetteur s'allume et que la touche RECEIVER et le voyant de l'émetteur restent fixement allumés en vert.

- Le système détecte automatiquement le meilleur canal dans la bande de fréquences des 2,4 GHz. Si le récepteur ne reçoit aucun signal, la touche RECEIVER devient rouge et clignote lantement. Elle devient verte lorsque le signal de l'émetteur est reçu.

Fonction de coupure du son (mute)

Quard le système sans fil est en service, appuyer une fois sur la touche d'alimentation (POWER) de l'émetteur coupe le son, et la touche RECEIVER du MIGHTY AIR devient rouge. Appuyez à nouveau sur la touche d'alimentation (POWER) de l'émetteur pour rétablir le son, et la touche RECEIVER redevient verte.

Fonction cabletone

Quand le système sans fil est en service, apouyer sur la touche RECEIVER active/désactive l'effet Cabletone qui émule l'effet qu'a la capacité d'un câble de 5 mètres sur le son. La fonction Cabletone est désactivée par défaut à la mise sous tension de l'apparaill.

Extinction automatique

Le système sans fil s'éleint automatiquement après 10 minutes sans signal.

CONSEILS pour les micros passifs et les micros actifs

• Si votre guitare ou basse est dotée de micros passifs, vous pouvez activer l'effet Cabletone pour obtenir un meilleur son. Les micros actifs et les capteurs acoustiques à préampli électrique sonnent normalement mieux avec l'effet Cabletone désactivé. Pendant le jeu, appuyez sur la touche RECEIVER pour sentir la différence.
• Si vous utilisez des micros actifs. Il est suggéré pour réduire le bruit de maintenir une plus grande distance entre l'émetteur et les circuits internes de votre guitare ou de votre basse.
• Les circuits actifs utilisent généralement des prises de sortie jack 3 points (TRS), mais les guitares peuvent avoir un câblage différent de la bague et du manchon. Par conséquent, certaines guitares équipées de trois actifs peuvent ne pas fonctionner avec ce type d'âmetteur. Si ce problème se produit, essayez d'utiliser un adaptateur femalla-mala pour convertir la fiche stärao de l'âmetteur en fiche mono, puis branchez-la à la guitare. Voir l'illustration ci-dessous :

Guitare Adaptateur Émetteur

Recharge de l'émetteur

Chaque fois que vous allumez l'émetteur, sa LED indique la charge de la batterie avant de commencer l'appairage :

Pour recharger l'émetteur, branchez-le à la prise INPUT du MIGHTY AIR. En cours de recharge, la LED de l'émetteur est rouge et elle s'éteint lorsque la charge est terminée. Une charge complète donne environ 3,5 heures d'autonomie.

AVERTISSEMENT IMPORTANT : ne connectez JAMAIS un câble STÉRÉO entre un appareil externe et la prise INPUT ou MIGHTY AIR. Cela risquerant d'endommager l'appareil externe !

Utilisation du système sans FIL intégré

Recharge

Vous pouvez également charger l'émetteur par USB, mais l'émetteur n'envoie pas de signal pendant qu'il est en charge.

Connexion bluetooth

Le voyant Ⓐ indique l'état du Bluetooth de la façon suivante :

MIGHTY AIR [NO TEXT]

Téléphone

Suivez ces étapes pour connecter le MIGHTY AIR à l'appli Mighty Amp : 1. Assurez-vous que la fonction Bluetooth de votre téléphone est activée. 2. Ouvrez l'appil MightyAmp. Settings (réglages) > Found Devices (apparels détectés) > Cliquez sur NUX MIGHTYAIR MIDI 3. Une fois que l'écran de votre téléphone indique qu'il a bien reçu les données de l'apparell ("Getting Device Data. Ok"), vous pouvez utiliser l'appoli Mighty Amp pour contrôler le MIGHTY AIR.

Suivez ces étapes pour lire de la musique depuis votre téléphone :

1. Assurez-vous que la fonction Bluetooth de votre téléphone est active.
2. Chisissez le MUX MIGHTY AIR dans la liste des appareils et rampelay
3. Lorsqu'il indique Connected (connecté), faites jouer la musique comme vous le teriez normalement avec n'importe quel amplificateur Bluetooth normal.

Recharge de l'amplificateur

Le voyant d'alimentation/batterie indique la charge de la batterie du MIGHTY AIR.

Utilisez un câble USB Type-C pour connecter l'amplificateur à un adaptateur ou à la prise USB d'un ordinateur afin de le recharger.

Voyant d'alim./batterie État
Vert Batterie en cours de recharge/USD connecté
Rouge Charge de batterie faible
Clignotement rouge La batterie sera déchargee d'icl 1 minute
Étant	État normal de lecture

Mode ECO

La MIGHTY AIR est par défaut en mode ECO. Cela permet d'économiser de l'énergie en éteignant automatiquement l'appli si vous ne produisez aucun son par celui-ci et si l'appli Mighty Amp est déconnectée pendant 6 minutes.

Vous pouvez désactiver le mode ECO dans l'appli Mighty Amp. Le mode ECO ne s'applique pas à la prise d'entrée audillaire (ALX IN), donc si vous n'utilisez que l'entrées AUX pour écouter de la musique lue par un appareil externe, il est conseillé de désactiver le mode ECO.

MIGHTY Air

● Alimentation USB : Type-C 5 V/2 A

- Temps de charge : 3 h

- Temos de jeu : jusqu'à 18 h

• Impédance d'entrée : 1 Mo

- Impédance d'entrée AUX IN : 22 kΩ

● Puissance nominale : 4 W ÷ 4 W

● Haut-parleurs : 2" / 4 Ω /10 W x 2

- Réponse en fréquence : 20 Hz-20 kHz

- Version de Bluetooth : 4.2

● Dimensions : 186 (L) x 91 (l) x 98 (H) mm

● Poids : 780 g

Émetteur

- Fréquence de fonctionnement :

2.4 GHz

• Qualité audio : 24 bit, 44,1 kHz

- Latence: < 5 ms

- Temps de jeu : 3,5 h

- Temps de charge : 2,5 h

- Réponse en fréquence :

20 Hz-20 kHz

- Capacité de la batterie

3.7 V/500 mAh

- Dimensions : 66 (L) x 30 (l) mm

● Poids : 35 g

Accessoires : Mode d'emploi, câble USB

*Constituciones techniques en aspects sont susceptibles de fine modifica que privais.

Marquage CE pour les normes européennes harmonisées

Le manquape CE qui est appozé sur les produits à alimentation électrique de notre société est en portable continentifié avec les normes harmoniques EN 2003E:2012-AC/2013 et EN 2004/2010 selon la directive 2014/30-FII du Dorsel européen sur la comptabilité électronographique ainsi que dans le norme EN 60065.2014+ AC/2016 selon la directive 2014/30-FII du Coursel européen sur les brasses tétenions.

© 2019 Cherub Technology – Tous droits réservés. Aucune partie de cette publication ne peut être reproduite sous quelque forme que ce soit sens l'autorisation écrite préalable de Cherub Technology.

www. nuxefx. com

Fabriqué en Chine
