YT09615 - Visseuse Yato - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Visseuse Yato YT09615, puissance de 500 W, couple maximal de 30 Nm, vitesse à vide de 0-600 tr/min.
Type d'alimentation	Électrique, filaire.
Utilisation	Idéale pour le vissage et le dévissage dans divers matériaux tels que le bois, le métal et le plastique.
Accessoires inclus	Mandrin à clé, plusieurs embouts de vissage.
Maintenance et réparation	Nettoyer régulièrement le filtre d'air, vérifier le câble d'alimentation pour des signes d'usure.
Sécurité	Utiliser des lunettes de protection, ne pas utiliser à proximité de l'eau, débrancher après utilisation.
Informations générales	Poids : 1,5 kg, dimensions : 30 x 10 x 25 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - YT09615 Yato

Comment charger la visseuse Yato YT09615 ?

Pour charger la visseuse Yato YT09615, branchez l'adaptateur sur la prise de charge de la visseuse et connectez-le à une source d'alimentation. Assurez-vous que le témoin lumineux indique que la charge est en cours.

Quelle est l'autonomie de la batterie de la visseuse Yato YT09615 ?

L'autonomie de la batterie dépend de l'utilisation, mais en moyenne, la visseuse Yato YT09615 peut fonctionner pendant environ 2 à 3 heures en usage normal avant de nécessiter une recharge.

Comment changer l'embout de la visseuse Yato YT09615 ?

Pour changer l'embout, dévissez simplement l'embout actuel en le tournant dans le sens antihoraire, puis insérez le nouvel embout et serrez-le dans le sens horaire jusqu'à ce qu'il soit bien fixé.

Que faire si la visseuse Yato YT09615 ne démarre pas ?

Si la visseuse ne démarre pas, vérifiez si la batterie est complètement chargée. Si elle est chargée et ne fonctionne toujours pas, essayez de réinitialiser l'appareil ou consultez le manuel d'utilisation pour d'autres solutions.

Comment entretenir ma visseuse Yato YT09615 ?

Pour entretenir votre visseuse, nettoyez régulièrement le boîtier et les embouts, vérifiez l'état de la batterie et rangez-la dans un endroit sec. Évitez l'exposition à des températures extrêmes.

La visseuse Yato YT09615 est-elle garantie ?

Oui, la visseuse Yato YT09615 est généralement couverte par une garantie de 2 ans. Veuillez vérifier les termes de la garantie dans le manuel ou auprès de votre revendeur.

Comment savoir si la batterie de la visseuse Yato YT09615 est défectueuse ?

Si la visseuse ne tient pas la charge ou ne fonctionne pas correctement malgré une charge complète, cela peut indiquer une batterie défectueuse. Contactez le service client pour obtenir de l'aide.

Quelle est la puissance de la visseuse Yato YT09615 ?

La visseuse Yato YT09615 a une puissance nominale de 18 V, ce qui la rend adaptée pour des travaux légers à moyens.

MODE D'EMPLOI YT09615 Yato

2. connecteur d’entrée d’air

4. commutateur de sens de rotation

6. réglage de vitesse

9. douille du tuyau fl exible

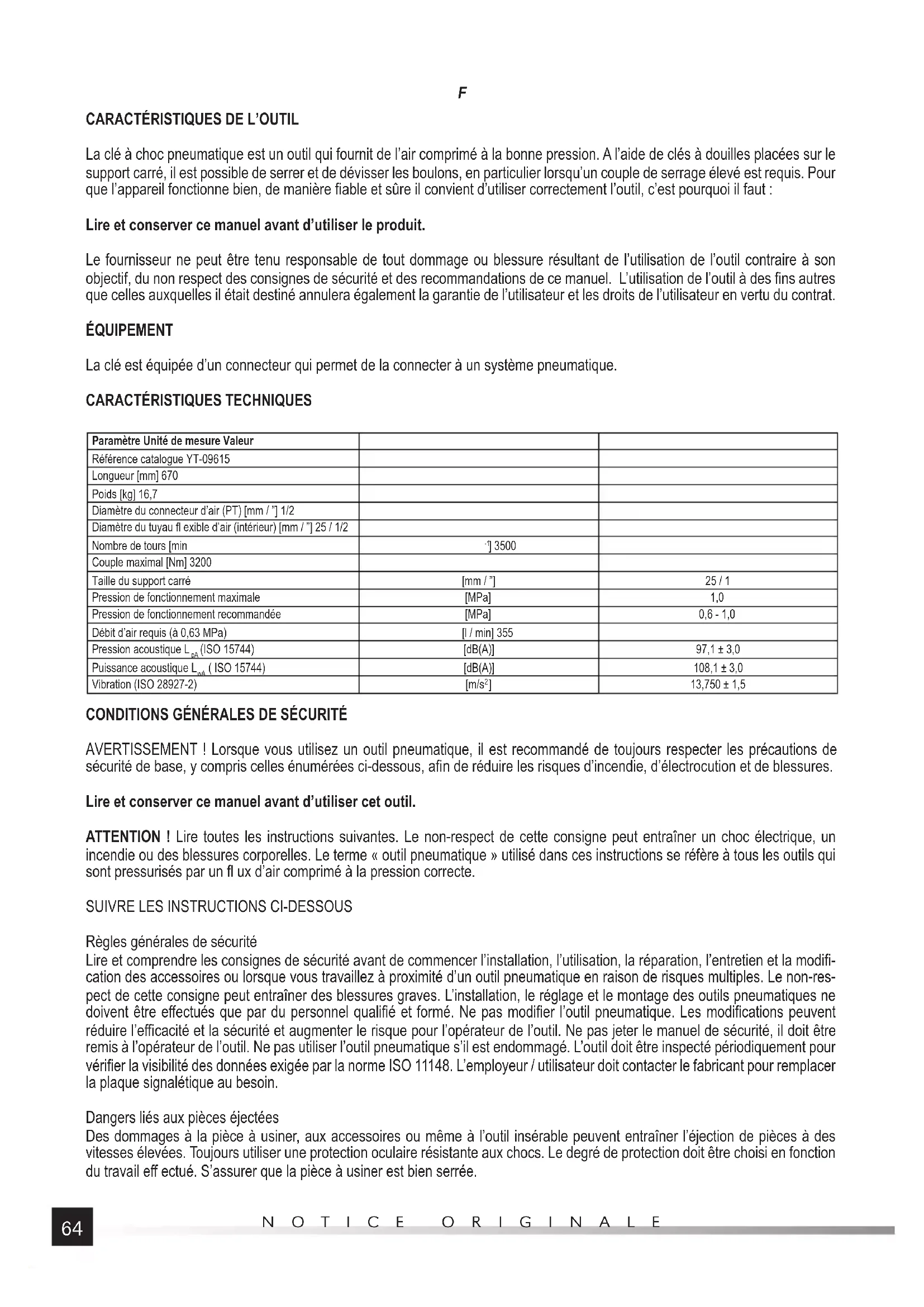

La clé à choc pneumatique est un outil qui fournit de l’air comprimé à la bonne pression. A l’aide de clés à douilles placées sur le support carré, il est possible de serrer et de dévisser les boulons, en particulier lorsqu’un couple de serrage élevé est requis. Pour que l’appareil fonctionne bien, de manière fi able et sûre il convient d’utiliser correctement l’outil, c’est pourquoi il faut : Lire et conserver ce manuel avant d’utiliser le produit. Le fournisseur ne peut être tenu responsable de tout dommage ou blessure résultant de l’utilisation de l’outil contraire à son objectif, du non respect des consignes de sécurité et des recommandations de ce manuel. L’utilisation de l’outil à des fi ns autres que celles auxquelles il était destiné annulera également la garantie de l’utilisateur et les droits de l’utilisateur en vertu du contrat. ÉQUIPEMENT La clé est équipée d’un connecteur qui permet de la connecter à un système pneumatique.

CARACTÉRISTIQUES TECHNIQUES

Paramètre Unité de mesure Valeur Référence catalogue YT-09615 Longueur [mm] 670 Poids [kg] 16,7 Diamètre du connecteur d’air (PT) [mm / ”] 1/2 Diamètre du tuyau fl exible d’air (intérieur) [mm / ”] 25 / 1/2 Nombre de tours [min

] 3500 Couple maximal [Nm] 3200 Taille du support carré [mm / ”] 25 / 1 Pression de fonctionnement maximale [MPa] 1,0 Pression de fonctionnement recommandée [MPa] 0,6 - 1,0 Débit d’air requis (à 0,63 MPa) [l / min] 355 Pression acoustique L

(ISO 15744) [dB(A)] 97,1 ± 3,0 Puissance acoustique L

] 13,750 ± 1,5 CONDITIONS GÉNÉRALES DE SÉCURITÉ AVERTISSEMENT ! Lorsque vous utilisez un outil pneumatique, il est recommandé de toujours respecter les précautions de sécurité de base, y compris celles énumérées ci-dessous, afi n de réduire les risques d’incendie, d’électrocution et de blessures. Lire et conserver ce manuel avant d’utiliser cet outil. ATTENTION ! Lire toutes les instructions suivantes. Le non-respect de cette consigne peut entraîner un choc électrique, un incendie ou des blessures corporelles. Le terme « outil pneumatique » utilisé dans ces instructions se réfère à tous les outils qui sont pressurisés par un fl ux d’air comprimé à la pression correcte.

SUIVRE LES INSTRUCTIONS CI-DESSOUS

Règles générales de sécurité Lire et comprendre les consignes de sécurité avant de commencer l’installation, l’utilisation, la réparation, l’entretien et la modifi - cation des accessoires ou lorsque vous travaillez à proximité d’un outil pneumatique en raison de risques multiples. Le non-res- pect de cette consigne peut entraîner des blessures graves. L’installation, le réglage et le montage des outils pneumatiques ne doivent être eff ectués que par du personnel qualifi é et formé. Ne pas modifi er l’outil pneumatique. Les modifi cations peuvent réduire l’effi cacité et la sécurité et augmenter le risque pour l’opérateur de l’outil. Ne pas jeter le manuel de sécurité, il doit être remis à l’opérateur de l’outil. Ne pas utiliser l’outil pneumatique s’il est endommagé. L’outil doit être inspecté périodiquement pour vérifi er la visibilité des données exigée par la norme ISO 11148. L’employeur / utilisateur doit contacter le fabricant pour remplacer la plaque signalétique au besoin. Dangers liés aux pièces éjectées Des dommages à la pièce à usiner, aux accessoires ou même à l’outil insérable peuvent entraîner l’éjection de pièces à des vitesses élevées. Toujours utiliser une protection oculaire résistante aux chocs. Le degré de protection doit être choisi en fonction du travail eff ectué. S’assurer que la pièce à usiner est bien serrée.65

NOTICE ORIGINALE Dangers liés à l’enchevêtrement Le risque liés à l’enchevêtrement peut causer l’étouff ement, le scalpement et/ou des blessures si des vêtements amples, des bijoux, des cheveux ou des gants ne sont pas tenus à l’écart de l’outil ou des accessoires. Les gants peuvent être emmêlés par un support carré rotatif et peuvent couper ou casser les doigts. Les gants recouverts de caoutchouc ou les gants renforcés de métal peuvent être facilement enchevêtrés avec les attaches installées sur le support carré de l’outil. Ne pas porter de gants amples ou des gants avec des doigts coupés ou effi lochés. Ne jamais tenir le support carré, l’embout ou l’extension du support. Tenir les mains loin des supports carrés rotatifs. Dangers professionnels L’utilisation de l’outil peut exposer les mains de l’opérateur à des risques tels que l’écrasement, l’impact, la coupe, l’abrasion et la chaleur. Porter des gants appropriés pour protéger les mains. L’opérateur et le personnel de maintenance doivent être physique- ment capables de faire face à la quantité, au poids et à la puissance de l’outil. Tenir l’outil correctement. Rester prêt à résister à des mouvements normaux ou inattendus et garder toujours les deux mains à votre disposition. Lorsque les moyens d’absorption du couple de réaction sont requis, il est recommandé d’utiliser le bras de support là où c’est possible. Si cela n’est pas possible, il est toutefois conseillé d’utiliser des support latérales pour les outils droits et les outils à poignée pistolet. Il est recommandé d’utiliser des tiges de réaction pour les tournevis angulaires. Dans tous les cas, il est recommandé d’utiliser des moyens d’ab- sorption du couple de réaction ci-dessus : 4 Nm pour les outils droits, 10 Nm pour les outils à poignée pistolet, 60 Nm pour les tournevis angulaires. La pression sur le dispositif marche-arrêt doit être relâchée en cas de panne de courant. Utiliser uniquement les lubrifi ants recommandés par le fabricant. Les doigts peuvent être écrasés dans les tournevis avec des pinces ouvertes. Ne pas utiliser les outils dans des espaces confi nés et faire attention à ne pas écraser les mains entre l’outil et la pièce à usiner, en particulier lors du dévissage. Risques dus aux mouvements répétitifs Lors de l’utilisation d’un outil pneumatique pour des travaux répétitifs, l’opérateur est exposé à l’inconfort des mains, des bras, des épaules, le cou ou d’autres parties du corps. Lors de l’utilisation d’un outil pneumatique, l’opérateur doit prendre une posi- tion confortable pour s’assurer que les pieds sont correctement positionnés et éviter les postures étranges ou déséquilibrées. L’opérateur doit changer sa posture sur une longue période de temps pour éviter l’inconfort et la fatigue. Si l’opérateur éprouve des symptômes tels qu’inconfort persistant ou répété, douleur, douleur lancinante, picotement, engourdissement, sensation de brûlure ou raideur, l’opérateur est tenu de signaler les symptômes au médecin. Il ne devrait pas les ignorer, il devrait en parler à l’employeur et consulter un médecin. Dangers causés par les accessoires Débrancher l’outil de l’alimentation électrique avant de remplacer l’outil insérable ou l’accessoire. Ne pas toucher les douilles ou les accessoires pendant le fonctionnement de l’outil, car cela augmente le risque de blessures, de brûlures ou de vibrations. Ne pas utiliser les accessoires et consommables que dans les tailles et types recommandés par le fabricant. N’utiliser que des adap- tateurs à percussion en bon état ; des adaptateurs en mauvais état ou inadaptés utilisés avec des outils à percussion peuvent se désintégrer et devenir un projectile. Dangers liés au travail Les glissades, les trébuchements et les chutes sont les principales causes de blessures. Se méfi er des surfaces glissantes causées par l’utilisation de l’outil, ainsi que des risques de trébuchement causés par l’installation d’air. Manipuler avec précaution dans un environnement inconnu. Il peut y avoir des dangers cachés, comme l’électricité ou d’autres lignes de services publics. L’outil pneumatique n’est pas destiné à être utilisé dans des atmosphères potentiellement explosives et n’est pas isolé du contact avec l’énergie électrique. S’assurer qu’il n’y a pas de câbles électriques, tuyaux de gaz, etc. qui pourraient causer un risque de dommages si l’outil est utilisé avec l’outil. Dangers liés à la vapeur et à la poussière La poussière et les fumées des outils pneumatiques peuvent causer des problèmes de santé (p. ex. cancer, malformations congénitales, asthme et ou dermatite), il est nécessaire d’évaluer les risques et de mettre en œuvre des mesures de contrôle appropriées à l’égard de ces risques. L’évaluation des risques comprend l’impact de la poussière générée par l’outil et la possibi- lité d’exciter la poussière existante. La sortie d’air doit être orientée de manière à réduire au minimum la production de poussière dans un environnement poussiéreux. Lorsque de la poussière ou des vapeurs sont générées, la priorité devrait être donnée à leur contrôle à la source des émissions. Toutes les fonctions et tous les équipements intégrés pour collecter, extraire ou réduire la poussière ou la fumée doivent être correctement utilisés et entretenus conformément aux recommandations du fabricant. Utiliser la protection respiratoire conformément aux instructions de l’employeur et aux exigences en matière d’hygiène et de sécurité. Pollution sonore L’exposition à des niveaux de bruit élevés peut causer une perte auditive permanente et irréversible et d’autres problèmes tels que des acouphènes (sonnerie, bourdonnement, siffl ement ou bourdonnement). Une évaluation des risques et la mise en œuvre de mesures de contrôle appropriées pour ces risques sont nécessaires. Les contrôles appropriés visant à réduire le risque peuvent comprendre des mesures telles que l’utilisation de matériaux silencieux pour empêcher la pièce à usiner de « sonner ».66

NOTICE ORIGINALE Utiliser les protecteurs auditifs conformément aux instructions de l’employeur et aux exigences en matière d’hygiène et de sécu- rité. L’utilisation et l’entretien de l’outil pneumatique doivent être eff ectués conformément aux instructions du manuel d’utilisation afi n d’éviter l’augmentation de bruit inutile. Si l’outil pneumatique est équipé d’un silencieux, toujours s’assurer qu’il est installé correctement lors de l’utilisation de l’outil. Sélectionner, entretenir et remplacer les outils insérables usés à mettre en place confor- mément aux instructions du manuel d’utilisation. Cela évitera une augmentation inutile du bruit. Danger de vibrations L’exposition aux vibrations peut causer des dommages permanents aux nerfs et à l’approvisionnement en sang des mains et des bras. Tenir les mains loin des douilles de tournevis. Porter des vêtements chauds lors de travail à basse température et garder les mains au chaud et au sec. En cas d’engourdissement, de picotement, de douleur ou de décoloration des doigts ou des mains, cesser d’utiliser l’outil à air comprimé, puis informer votre employeur et consulter un médecin. L’utilisation et l’entretien de l’outil pneumatique doivent être eff ectués conformément aux instructions du manuel d’utilisation afi n d’éviter l’augmentation de vibration inutile. Ne pas utiliser de douilles usées ou mal alignées, car elles peuvent provoquer une augmentation signifi cative du niveau de vibration. Sélectionner, entretenir et remplacer les outils insérables usés à mettre en place conformément aux instructions du manuel d’utilisation. Cela évitera une augmentation inutile du niveau de vibration. Dans la mesure du possible, un blindage devrait être utilisé. Si possible, supporter le poids de l’outil dans un armature, un tendeur ou l’équivalent. Tenir l’outil avec une prise en main légère mais sûre, en tenant compte des forces de réaction requises, car le risque de vibration est généralement plus élevé lorsque la force de serrage est plus élevée. Consignes de sécurité supplémentaires pour les outils pneumatiques L’air sous pression peut causer des blessures graves : - Toujours débrancher l’alimentation en air, vider le tuyau fl exible de la pression d’air et débrancher l’outil de l’alimentation en air lorsqu’il n’est pas utilisé, avant de changer d’accessoires ou d’eff ectuer des réparations ; - Ne jamais pointer l’air vers soi-même ou vers quelqu’un d’autre. Le fait de frapper le tuyau peut entraîner des blessures graves. Vérifi er toujours s’il y a des tuyaux fl exibles et des raccords endommagés ou desserrés. Tenir l’air froid à l’écart des mains. Ne pas utiliser de raccord rapide à l’entrée de l’outil à percussion ou de l’outil hydraulique pneumatique. Utiliser des raccords fi letés en acier trempé (ou un matériau de résistance similaire). En cas d’utilisation de raccords universels vissés (raccords de rondins), il faut utiliser des goupilles de sécurité et des connecteurs de sécurité pour éviter d’endommager les raccords entre les tuyaux et entre le tuyau et l’outil. Ne pas dépasser la pression d’air maximale spécifi ée pour l’outil. La pression de l’air est critique pour la sécurité et aff ecte la performance des systèmes de couple ajustable et des outils à rotation continue. Dans ce cas, les exigences de longueur et de diamètre des tuyaux doivent être respec- tées. Ne jamais porter l’outil tout en tenant le tuyau fl exible.

CONDITIONS D’EXPLOITATION

S’assurer que la source d’air comprimé produit la pression de fonctionnement correcte et que le débit d’air requis est atteint. Si la pression d’alimentation est trop élevée, un régulateur de pression avec la vanne de sécurité doit être utilisé. L’outil pneumatique doit être alimenté par et le système du fi ltre et du graisseur. Ceci assurera que l’air est à la fois propre et humidifi é avec de l’huile. Vérifi er l’état du fi ltre et du graisseur avant chaque utilisation et nettoyer si nécessaire le fi ltre ou compenser le manque d’huile dans le graisseur. Cela garantira le bon fonctionnement de l’outil et prolongera sa durée de vie. Lors de l’utilisation de supports ou de supports supplémentaires, s’assurer que l’outil est correctement et solidement fi xé. Une position appropriée doit être prise pour empêcher tout mouvement normal ou inattendu de l’outil dû au couple. Les clés à douille et autres outils insérables utilisés doivent être adaptés à l’utilisation d’outils pneumatiques. Les outils atta- chables doivent être fonctionnels, propres et intacts et leur taille doit être adaptée à la taille du support carré. Il est interdit de modifi er les prises de clé ou le support carré.

UTILISATION DE L’OUTIL

Avant chaque utilisation de l’outil, s’assurer qu’aucun composant du système pneumatique n’est endommagée. En cas de détec- tion des dommages, le remplacer immédiatement par des composants neufs et intacts. Sécher l’humidité condensée à l’intérieur de l’outil, du compresseur et du tuyau fl exible avant chaque utilisation du système pneumatique. Avant de commencer le travail, fi xer le support supplémentaire à l’aide de quatre vis. (VII) Raccordement de l’outil au système pneumatique Le dessin montre la manière recommandée pour connecter l’outil au système pneumatique. Cela garantit l’utilisation la plus effi

cace de l’outil et prolonge la durée de vie de l’outil. Insérer quelques gouttes d’huile d’une viscosité de SAE 10 dans l’entrée d’air. Visser fermement et solidement un embout approprié sur le fi letage d’entrée d’air pour permettre le raccordement du tuyau fl exible d’air. (II)67

NOTICE ORIGINALE Fixer un embout approprié sur le support carré de l’outil. Pour travailler avec des outils pneumatiques, n’utiliser que des équipements adaptés à l’utilisation d’outils à percussion. Ajuster le sens de rotation (V). Le sens de rotation est indiqué par une fl èche. Régler la pression (couple). Connecter l’outil au système pneumatique à l’aide d’un tuyau fl exible de 1/2”. S’assurer que le tuyau a une résistance d’au moins 1,38 MPa. (III) Démarrer l’outil pendant quelques secondes, en s’assurant qu’il n’y a pas de sons ou de vibrations suspectes. Travail avec des clés à douilles à percussion Avant de visser la vis ou l’écrou avec une clé, visser manuellement la vis ou l’écrou sur le fi letage (au moins deux tours). S’assurer que la clé à douille est de la bonne taille pour le composant à dévisser ou à visser. Un dimensionnement incorrect peut endom- mager à la fois la clé et l’écrou ou le boulon. Dévissage et serrage Régler la pression dans le système pneumatique de manière à ce qu’elle ne dépasse pas la valeur maximale de l’outil. Régler le sens de rotation correct de l’outil et le couple de serrage correct. (V) Monter une clé à douille appropriée sur le support carré. (IV) Raccorder la clé au système pneumatique. Fixer la clé à l’aide de la douille fi xée sur le composant dévissé ou vissé. Appuyer progressivement sur la gâchette de l’outil. Une fois le travail terminé, démonter le système pneumatique et conserver l’outil. ENTRETIEN Ne jamais utiliser d’essence, de solvant ou d’autres liquides infl ammables pour nettoyer l’outil. Les vapeurs peuvent être enfl am- mées, provoquant une explosion et un endommagement de l’outil sérieux. Les solvants utilisés pour nettoyer le porte-outil et le corps peut provoquer rozmiękczenie des sceaux. Soigneusement sécher l’outil avant de commencer. Dans le cas d’irrégularités dans le fonctionnement des outils, vous devriez immédiatement débrancher du système pneumatique. Tous les composants du système à air doivent être protégés contre la pollution. Contaminants qui peuvent pénétrer dans l’air peuvent endommager l’outil et autres éléments pneumatiques. Entretien de l’outil avant chaque utilisation Débranchez le système pneumatique de l’outil. Avant chaque utilisation pour permettre à une petite quantité de liquide conservateur (par exemple. WD-40) par le biais de la prise d’air. Raccorder l’outil pneumatique et fonctionner pendant environ 30 secondes. Cela va distribuer l’once liquide conservateur à l’in- térieur de l’outil et nettoyez-les. Encore une fois, l’outil débrancher le système d’air. Une petite quantité d’huile SAE 10 admettre à l’intérieur de l’outil par l’ouverture d’admission d’air et les trous prévus à cet eff et. Il est recommandé d’utiliser une huile que SAE 10 prévu pour l’entretien des outils pneumatiques. Branchez l’outil et l’exécuter pendant une courte période. Notez s’il vous plaît ! WD-40 peut être pas un lubrifi ant approprié. Powycierać huile en excès, qui déborder par les évents. Gauche l’huile peut endommager les joints. Autre entretien Avant chaque utilisation de l’outil, vérifi ez que l’outil n’est pas visible pour toute trace de dommage. Transporteurs, brochage et l’arbre doivent être maintenus propres. Tous les 6 mois ou après 100 heures d’utilisation devrait être un outil pour examiner le personnel qualifi é à l’atelier. Si l’outil a été utilisé sans l’utilisation d’air recommandée SHF, augmenter la fréquence des outils de maintenance. Dépannage Vous devriez arrêter l’utilisation des outils immédiatement après la découverte d’une vulnérabilité. Témoin pourrait soutenir travail outil peut causer des blessures. Toute réparation ou remplacement des éléments outils, eff ectuer par du personnel qualifi é dans le centre de réparation autorisé. Vulnérabilité Une solution possible L’outil est tourné trop lentement ou ne démarre pas Laisser une petite quantité de WD-40, par le biais de l’entrée d’air. Exécutez l’outil pendant quelques secondes. Les lames peuvent adhérer au rotor. Exécutez l’outil pendant environ 30 secondes. Une petite quantité d’outil d’huile de graisse. Notez s’il vous plaît ! L’excès d’huile peuvent provoquer une diminution dans les outils électriques. Dans ce cas, vous devriez nettoyer le disque.68

NOTICE ORIGINALE Vulnérabilité Une solution possible L’outil démarre, puis relâche Le compresseur ne fournit pas d’air appropriée. L’outil exécute que l’air recueillie dans le réservoir du compresseur. Pour autant que le réservoir est vidé, le compresseur n’a pas suivi le rythme avec le remplissage des trous d’air. Connectez votre appareil à un compresseur plus effi cace. Puissance insuffi sante Assurez-vous que vos serpents ont un diamètre intérieur d’au moins telles que spécifi ées dans le tableau à l’étape 3. Vérifi er le jeu de point de pression, ou est défi nie à la valeur maximale. Assurez-vous que l’outil est correctement nettoyé et lubrifi é. En l’absence de résultats, réparer l’outil. Les outils utilisés sont recyclables, on n’est pas autorisé à se débarrasser de leurs conteneurs à déchets, car ils contiennent des substances dangereuses pour la santé humaine et l’environnement ! Aidez activement dans la gestion de l’énergie des ressources naturelles et la protection de l’environnement en distribuant retour jusqu’au point d’installations de stockage des déchets. Pour réduire la quantité de déchets enfouis, il est nécessaire de leur réutilisation, le recyclage ou la récupération sous une forme diff érente.69
