PDX30 - Lecteur multimédia Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de direct actif / Lecteur multimédia
Alimentation	Pile 9V ou alimentation fantôme 24-48V
Entrée principale	Jack 6,35mm (1/4")
Sortie symétrique	XLR symétrique
Sortie jack	Jack 6,35mm (1/4") (repiquage)
Commutateur Ground/Lift	Oui (élimination boucle de masse)
Commutateur -25dB	Oui (réduction de niveau)
Fonctionnement sur batterie	Automatique via détection pile/fantôme
Plage de température	5°C à 35°C (intérieur)
Usage prévu	Connexion d'instruments (guitare, clavier) vers table de mixage ou ampli
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité et les chocs
Entretien	Chiffon sec, pas de produits chimiques
Pièces détachées	Utiliser des pièces d'origine pour les réparations
Garantie	Perdue en cas de modification ou mauvaise utilisation
Recyclage	Pile usagée à déposer dans un container adapté

FOIRE AUX QUESTIONS - PDX30 Power Dynamics

Comment alimenter le PDX30 ?

Le PDX30 peut être alimenté soit par une pile 9V (type 6LR61) insérée dans le compartiment prévu, soit par alimentation fantôme 24-48V via le câble XLR connecté à la sortie symétrique. Si une alimentation fantôme est détectée, la pile est automatiquement désactivée.

Puis-je utiliser une pile rechargeable 9V ?

Oui, vous pouvez utiliser une pile rechargeable 9V (NiMH par exemple). Veillez à ce qu'elle soit bien chargée. L'autonomie dépend de la capacité de la pile.

Que signifie le commutateur Ground/Lift ?

Le commutateur Ground/Lift permet d'éliminer les bourdonnements dus aux boucles de masse. En position haute (Ground), l'appareil est mis à la masse normalement. En position basse (Lift), la masse est déconnectée pour couper la boucle.

Que fait le commutateur -25dB ?

Le commutateur -25dB réduit le niveau d'entrée de 25 dB. Utilisez-le lorsque la source est trop forte (ex: guitare active) pour éviter la distorsion. En position 0 dB, le signal est transmis sans atténuation.

Comment brancher une guitare ?

Branchez votre guitare sur l'entrée Jack 6,35mm (entrée 4). Utilisez la sortie XLR symétrique pour envoyer le signal vers une table de mixage ou un ampli. Vous pouvez aussi utiliser la sortie Jack (repiquage) pour un moniteur.

Puis-je utiliser une alimentation fantôme ?

Oui, le PDX30 accepte une alimentation fantôme 24-48V via la sortie XLR. Lorsqu'elle est connectée, l'appareil bascule automatiquement sur cette source et désactive la pile 9V.

Que faire en cas de bourdonnement ?

Essayez d'utiliser le commutateur Ground/Lift en position Lift. Vérifiez également les câbles et les connexions. Assurez-vous que l'appareil n'est pas à proximité de sources d'interférences comme des transformateurs.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou d'aérosols qui pourraient endommager le revêtement.

Où jeter la pile usagée ?

Ne jetez pas la pile usagée dans la poubelle domestique. Déposez-la dans un container de recyclage adapté pour piles et accumulateurs.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord l'alimentation (pile ou fantôme) et les connexions. Assurez-vous que le commutateur Ground/Lift est en position correcte. Si rien ne fonctionne, contactez un technicien spécialisé pour réparation. N'ouvrez pas le boîtier vous-même.

MODE D'EMPLOI PDX30 Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.
• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

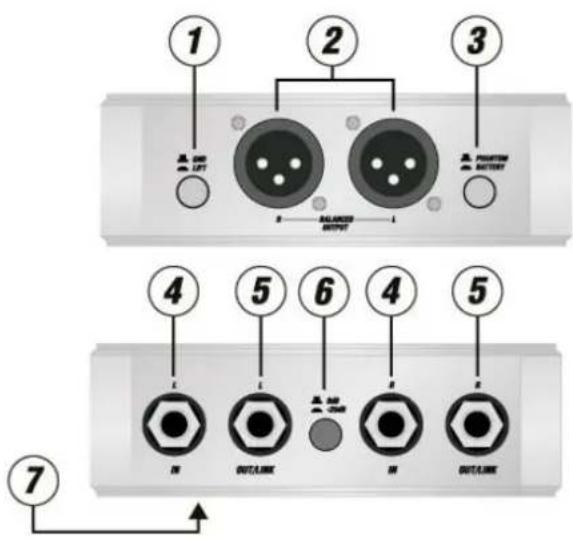

Overview

Placer ce switch en mode "Ground" pour une utilisation normale (position haute). Afin d'éliminer les bruits causes par une boucle de masse, positionner le switch en mode "Lift" (position basse).

2. Sortie XLR symétrique

Sorties symétriques à connecter aux entrées ligne / micro de la table de mixage ou de l'amplificateur.

3. Interrupteur marche / arrêt de la batterie

Activer ou désactiver la pile 9V. Lorsque l'interrupteur est éteint et que la LED s'allume, une alimentation fantôme 48 V est reçue.

4. Entrée jack 6.35MM (1/4")

L'entrée Jack 6.35mm (1/4") peut être utilisée pour brancher un instrument tel qu'une guitare ou un clavier.

5. Sortie jack 6.35MM (1/4")

La sortie Jack 6.35mm est un repiquage afin de brancher un amplificateur ou une sonorisation de monitoring.

6. -25DB Switch

Cet interrupteur permet de réduire le niveau de certaines sources puissantes. Placer l'interrupteur en position 0 dB

pour une utilisation normale. Si le volume est trop fort ou que le signal présente des distorsions, placer le switch en position -25 dB.

7. Compartiment pour batterie 9VOLT

Le PDX30 peut fonctionner sur une pile de 9V ou par alimentation fantôme 24 – 48 V. Si une alimentation fantôme est connectée par câble XLR (connecté à la sortie symétrique) le PDX30 va automatiquement basculer vers cette source d'alimentation et désactiver la pile 9 V.
