| Type de produit | Chauffe-plats (poste de cuisson des frites) |
| Marque | Hatco |
| Modèle | GloRay GRFSL-24 |
| Dimensions (L x P x H) | 229 x 610 x 318–394 mm (9 x 24 x 12,5–15,5 po) |
| Hauteur libre (D) | 254–330 mm (10–13 po) |
| Poids d'embarquement | 6 kg (13 lb) |
| Alimentation électrique | 120 V ~ 620 W, 5,2 A (NEMA 5-15P) ou versions 220/240 V selon pays |
| Type d'élément chauffant | Gaine métallique (modèle GRFS) |
| Éclairage | Ampoule incandescente antichoc avec revêtement spécial |
| Température de fonctionnement | Régulée par interrupteur marche/arrêt ; option contrôle infini de température |
| Zone de chauffe | Largeur 610 mm (24 po) avec support de fixation orientable |
| Installation | Sur plan de travail, trou de 25 mm pour fixation ; distance minimale 76 mm des parois combustibles |
| Entretien quotidien | Nettoyage avec chiffon non abrasif humide et détergent doux ; essuyage à sec |
| Remplacement de l'ampoule | Ampoule incandescente enduite : réf. 02.30.043.00 (120 V) ou 02.30.058.00 (220–240 V) |
| Sécurité électrique | Mise à la terre obligatoire ; ne pas immerger ; débrancher avant entretien |
| Température ambiante minimale | 21 °C (70 °F) |
| Garantie | 1 an pièces et main-d'œuvre (sous conditions) |
| Certifications | UL, NSF (ampoules) |
| Pièces détachées disponibles | Contacter Hatco au 800-558-0607 ou via partsandservice@hatcocorp.com |
| Service après-vente | 7j/7, 24h/24 aux États-Unis et Canada |
FOIRE AUX QUESTIONS - GloRay GRFSL24 Hatco
Questions des utilisateurs sur GloRay GRFSL24 Hatco
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffe-Plats au format PDF gratuitement ! Retrouvez votre notice GloRay GRFSL24 - Hatco et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GloRay GRFSL24 de la marque Hatco.

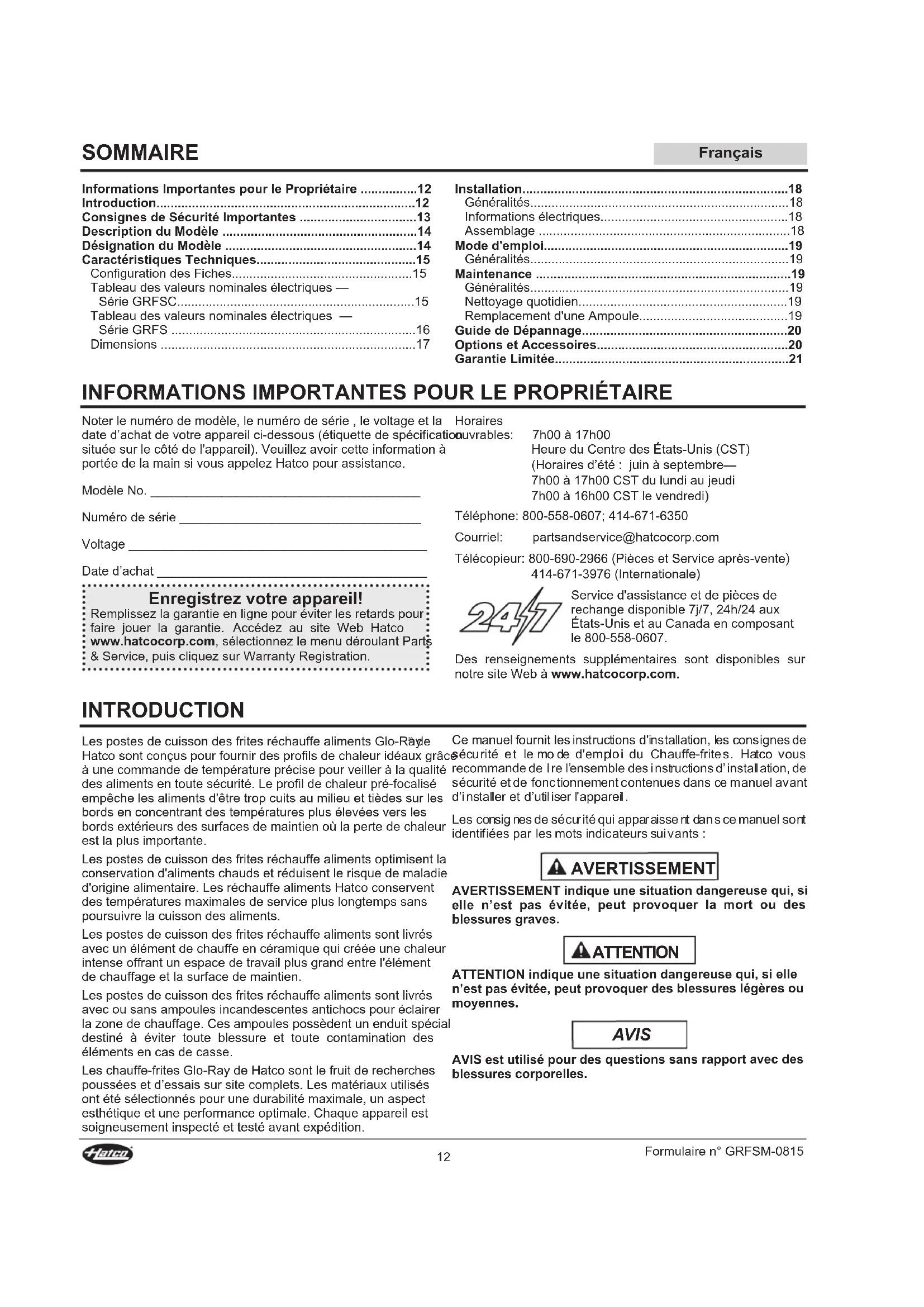

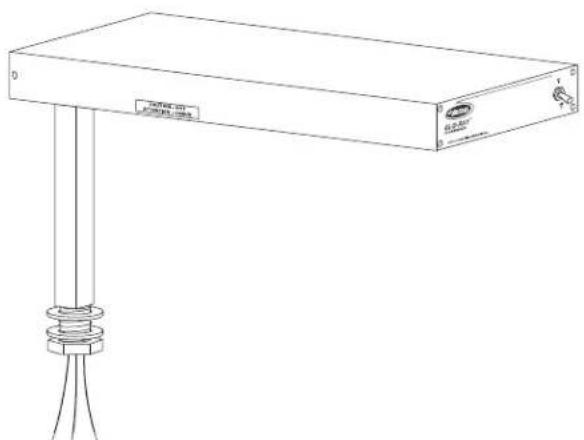

MODE D'EMPLOI GloRay GRFSL24 Hatco
S'inscrire en ligne! (voir page 12)
Installation and operating manual manuel d'installation et d'utilisation
P/N 07.04.412.00
Ne pas utiliser cet équipement sans avoir lu et compris le contenu de ce manuel ! Le non-respect des instructions contenues dans ce manuel peut entraîner de graves blessures ou la mort. Ce manuel contient des informations importantes concernant l'entretien, l'utilisation et le fonctionnement de ce produit. Si vous ne comprenez pas le contenu de ce manuel, veuillez le signale à votre supérieur. Conservez ce manuel dans un endroit sûr pour pouvoir vous y référer plus tard.
Français = p 12
Informations Importantes pour le Propriétaire....12
Introduction....12
Consignes de Sécurité Importantes....13
Description du Modèle....14
Désignation du Modèle....14
Caractéristiques Techniques....15
Configuration des Fiches....15
Tableau des valeurs nominales électriques — Série GRFSC....15
Tableau des valeurs nominales électriques — Série GRFS....16
Dimensions 17
Installation....18
Généralités....18
Informations électriques....18
Assemblage 18
Mode d'emploi....19
Généralités....19
Maintenance 19
Généralités....19
Nettoyage quotidien....19
Remplacement d'une Ampoule....19
Guide de Dépannage....20
Options et Accessoires....20
Garantie Limitée....21
Informations importantes pour le propriétaire
Noter le numéro de modèle, le numéro de série, le voltage et la Horaires date d'achat de votre appareil ci-dessous (étiquette de spécification ouvrables: située sur le côté de l'appareil). Veuillez avoir cette information à portée de la main si vous appelez Hatco pour assistance.
Modèle No.
Numéro de série
Voltage
Date d'achat
Enregistrez votre appareil!
Remplissez la garantie en ligne pour éviter les retards pour faire jouer la garantie. Accédez au site Web Hatco www. hatcocorp. com, sélectionnez le menu déroulant Parts & Service, puis cliquez sur Warranty Registration.
bouvrables: 7h00 à 17h00 Heure du Centre des États-Unis (CST) (Horaires d'été : juin à septembre— 7h00 à 17h00 CST du lundi au jeudi 7h00 à 16h00 CST le vendredi)
Téléphone: 800-558-0607; 414-671-6350
Courriel: partsandservice@hatcocorp. com
Télécopieur: 800-690-2966 (Pièces et Service après-vente) 414-671-3976 (Internationale)
Service d'assistance et de pièces de rechange disponible 7j/7, 24h/24 aux États-Unis et au Canada en composant le 800-558-0607.
Des renseignements supplémentaires sont disponibles sur notre site Web à www. hatcocorp. com.
Les postes de cuisson des frites réchauffe aliments Glo-Râyle Hatco sont conçus pour fournir des profils de chaleur idéaux grâce à une commande de température précise pour veiller à la qualité des aliments en toute sécurité. Le profil de chaleur pré-focalisé empêche les aliments d'être trop cuits au milieu et tièdes sur les bords en concentrant des températures plus élevées vers les bords extérieurs des surfaces de maintien où la perte de chaleur est la plus importante.
Les postes de cuisson des frites réchauffe aliments optimisent la conservation d'aliments chauds et réduisent le risque de maladie d'origine alimentaire. Les réchauffe aliments Hatco conservent des températures maximales de service plus longtemps sans poursuivre la cuisson des aliments.
Les postes de cuisson des frites réchauffe aliments sont livrés avec un élément de chauffe en céramique qui créée une chaleur intense offrant un espace de travail plus grand entre l'élément de chauffage et la surface de maintien.
Les postes de cuisson des frites réchauffe aliments sont livrés avec ou sans ampoules incandescentes antichocs pour éclairer la zone de chauffage. Ces ampoules possèdent un enduit spécial destiné à éviter toute blessure et toute contamination des éléments en cas de casse.
Les chauffe-frites Glo-Ray de Hatco sont le fruit de recherches poussées et d'essais sur site complets. Les matériaux utilisés ont été sélectionnés pour une durabilité maximale, un aspect esthétique et une performance optimale. Chaque appareil est soigneusement inspecté et testé avant expédition.
Ce manuel fournit les instructions d'installation, les consignes de sécurité et le mode d'emploi du Chauffe-frites. Hatco vous recommande de l're l'ensemble des instructions d'installation, de sécurité et de fonctionnement contenues dans ce manuel avant d'installer et d'utiliser l'appareil.
Les consignes de sécurité qui apparaissent dans ce manuel sont identifiées par les mots indicateurs suivants :
Avertissement
AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, peut provoquer la mort ou des blessures graves.
Attention
ATTENTION indique une situation dangereuse qui, si elle n'est pas évitée, peut provoquer des blessures légères ou moyennes.
Avis
AVIS est utilisé pour des questions sans rapport avec des blessures corporelles.
DANGER De décharge électrique:
- Brancher l'appareil sur une prise de courant avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise ne se correspondent pas, s'adresser à un électricien qualifié pour déterminer et installer une prise de courant de format et de tension corrects.
- Les appareils sans cordon doivent être installés par un électricien professionnel. L'installation doit être conforme à l'ensemble des réglementations électriques locales. Une installation par un personnel non qualifié provoquera une annulation de la garantie de l'appareil. Cela peut également entraîner un choc électrique ou une brûlure et endommager l'unité et/ou les zones environnantes.
- Mettez l'interrupteur sur « ARRÊT », débranchez le cordon d'alimentation/coupez le courant au disjoncteur et laissez refroidir l'unité avant d'effectuer toute opération de nettoyage, de réglage ou d'entretien.
- NE PAS immerger l'appareil ni le saturer d'eau. L'appareil n'est pas étanche à l'eau. Ne pas le faire fonctionner s'il a été immergé ou saturé d'eau.
- L'appareil n'est pas à l'épreuve des intempéries. Placer l'appareil à l'intérieur à une température ambiante de 21°C (70°F) minimum.
- Ne pas nettoyer à la vapeur ni utiliser trop d'eau sur l'appareil.
- Cet appareil n'est pas étanche aux jets. Ne pas utiliser de jet sous pression pour nettoyer l'appareil.
- Ne pas tirer l'appareil par son cordon électrique.
- Ne pas utiliser l'appareil si le cordon est endommagé ou usé.
- Ne pas tenter de réparer ni de changer un cordon électrique endommagé. Ce cordon doit être changé par Hatco, par un réparateur Hatco agréé ou par une personnes de qualifications comparables.
- Pour les réparations, utiliser exclusivement des pièces de rechange Hatco d'origine. Utilisez des pièces détachées Hatco authentiques sous peine d'annuler toutes les garanties et d'exposer l'utilisateur à des tensions électriques dangereuses pouvant entraîner une électrocution ou des brûlures. Les pièces de rechange Hatco d'origine sont conçues pour fonctionner sans danger dans les environnements dans lesquels elles sont utilisées. Certaines pièces de rechange génériques ou de second marché ne présentent pas les caractéristiques leur permettant de fonctionner sans danger dans la matériel Hatco.
DANGER D'incendie:
- Placer l'appareil à un minimum de 76 mm (3") des parois et matières combustibles. Si une distance sûre n'est pas maintenue, la chaleur peut provoquer une combustion ou une altération de couleur.
- Ne déposez aucun objet combustible sur le dessus de l'appareil.
RISQUE D'EXPLOSION : Ne conservez pas ou n'utilisez pas d'essence ou d'autres vapeurs ou liquides inflammables à proximité de ces plaques ou de tout autre appareil.
Cet appareil ne doit pas être utilisé par des enfants ou des personnes avec des capacités physiques, sensorielles ou mentales diminuées. Assurez-vous que les enfants sont bien surveillés et tenez-les à l'écart de l'appareil.
Avertissement
N'utilisez que des ampoules électriques qui correspondent ou qui surpassent les normes de la Fondation Nationale des Affaires Sanitaires (NSF) et qui sont spécifiquement conçues pour les espaces de conservation des aliments. Les bris d'une ampoule électrique non-opalisée peuvent provoquer des dommages corporels et/ou une contamination des aliments.
Assurez-vous que tous les opérateurs ont été formés à l'utilisation sûre et correcte de l'appareil.
Hatco Corporation n'est pas responsable de la température réelle à laquelle les aliments sont servis. Il est de la responsabilité de l'utilisateur de s'assurer que les produits alimentaires sont maintenus et servis à une température sans danger.
Cet appareil ne contient aucune pièce réparable par l'utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au 800-558-0607 ou 414-671-6350; télécopieur 800-690-2966; télécopieur internationale 414-671-3976.
Attention
DANGER DE BRÛLURE : Certaines surfaces extérieures de l'appareil deviennent chaudes. Toucher ces zones de l'appareil avec précaution.
Placer l'appareil sur un plan de travail de hauteur correcte à un endroit qui convient pour son utilisation. Le support doit être de niveau pour éviter toute chute accidentelle du grille-pain ou de son contenu et suffisamment solide pour résister au poids de l'appareil et de son contenu.
Ne déposez aucun objet sur le dessus de l'appareil; le non-respect de cette consigne pourrait causer des blessures au personnel ou des dommages à l'équipement.
Les huiles de fabrication standard et approuvées pourront fumer pendant 30 minutes après l'allumage initial. C'est un problème temporaire. Utilisez l'appareil à vide jusqu'à dissipation de la fumée.
Avis
Utilisez uniquement des nettoyants non abrasifs et des chiffons doux. Les chiffons et nettoyant abrasifs pourraient rayer la finition de l'unité, altérant son apparence et la rendant vulnérable à l'accumulation de saleté. Utilisation de matériaux abrasifs annulera la garantie.
Les dommages à toute partie du comptoir pouvant être causés par la chaleur générée par l'équipement de Hatco ne sont pas couverts par la garantie de Hatco. Contactez le fabricant du comptoir pour obtenir des renseignements.
Ne couchez pas l'unité sur le côté comportant le panneau de commande. L'unité pourrait être endommagée.
Ne pas placer l'appareil dans un endroit où la circulation de l'air est trop forte. Évitez les zones pouvant être soumises à des mouvements ou des courants d'air actifs (c.-à-d. à proximité des ventilateurs/capots d'échappement, des conduites de climatisation et des portes extérieures).
Nettoyez l'unité quotidiennement pour éviter les dysfonctionnements et assurer un fonctionnement sain.
Tous les modèles
Les postes de cuisson des frites réchauffe aliments Glo-Ray ^® de Hatco sont conçus avec un support de fixation amovible pour un accès facile aux récipients alimentaires. L'appareil est commandé à partir d'un interrupteur d'alimentation I/O (marche/arrêt).
Les postes de cuisson des frites chauffe aliments sont proposés avec un élément de chauffage à gaine métallique ou en céramique. Les modèles contenant des éléments de chauffage à gaine m"étallique sont disponibles en différentes versions, avec les espaces suivants : 254 mm (10"), 279 mm (11"), 305 mm (12") ou 330 mm (13"). L'espace standard est de 330 mm (13"). Les appareils contenant un élément de chauffage en céramique proposent un espace plus haut : 425 mm (16-3/4"), 457 mm (18") ou 508 mm (20"). L'espace standard est de 457 mm (18").
NOTA: Le contrôle infini en option est uniquement disponible sur les modèles suivants : GRFS, GRFSL, GRFSR et GRFSLR.
NOTA: Tous les équipements et les hauteurs d'espace en option doivent être précisés lors de la commande.
GRFSC-18: Glo Ray, poste de cuisson des frites, élément céramique avec cordon et prise
GRFSCL-18: Glo Ray, poste de cuisson des frites, élément céramique, ampoule incandescente avec cordon et prise
GRFSCR-18: Glo Ray, poste de cuisson des frites, élément céramique, classification UL
GRFSCLR-18: Glo Ray, poste de cuisson des frites, élément céramique, ampoule incandescente, classification UL
GRFS-24: Glo Ray, poste de cuisson des frites avec cordon et prise
GRFSL-24: Glo Ray, poste de cuisson des frites, ampoule incandescente avec cordon et prise
GRFSR-24: Glo Ray, poste de cuisson des frites, classification UL
GRFSLR-24: Glo Ray, poste de cuisson des frites, ampoule incandescente, classification UL
NOTA: Appareils de classification UL fournis sans cordon ni prise. Câbles d'alimentation à travers le support de fixation.


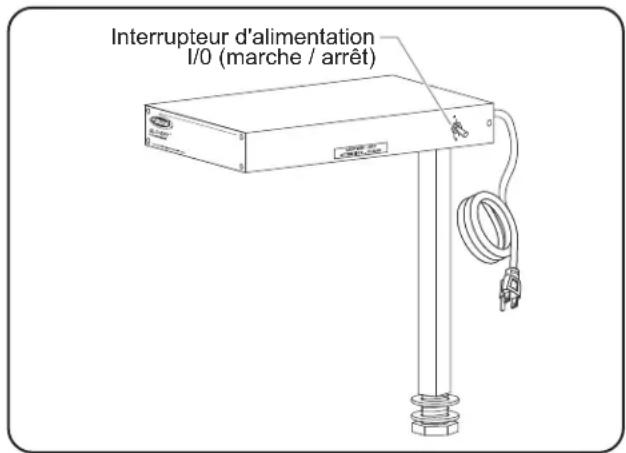

Interrupteur d'alimentation I/O (marche / arrêt)GRFSCL-18 Modèle
Désignation du modèle
Les appareils sont livrés avec un cordon électrique avec fiche. Différentes fiches sont fournies selon les applications.
Avertissement
DANGER DE DÉCHARGE ÉLECTRIQUE : Brancher l'appareil sur une prise de courant avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise ne se correspondent pas, s'adresser à un électricien qualifié pour déterminer et installer une prise de courant de format et de tension corrects.
NOTA: L'étiquette des caractéristiques techniques est située à l'arrière de l'appareil. Reportez-vous à l'étiquette du numéro de série et les données électriques de l'appareil.
NEMA 5-15P
BS-1363
CEE 7/7 Schuko AS-3112 Configuration des fiches
NOTA: Prise non fournie par Hatco.
Tableau des valeurs nominales électriques — Série GRFSC
| Modèle Tension Intensité Amps Configuration de Fiches | Poids d'embarquement | ||||
| GRFSC-18 120 750 6.3 | NEMA 5-15P | 5 kg (11 lbs.) | |||
| 220 630 2.9 | CEE 7/7 Schuko | 5 kg (11 lbs.) | |||
| 240 750 3.1 | BS-1363 | 5 kg (11 lbs.) | |||
| 220–230 (CE) | 630–689 | 2.9–3.0 | CEE 7/7 Schuko | 5 kg (11 lbs.) | |
| 230–240 (CE) | 689–750 | 3.0–3.1 | BS-1363 | 5 kg (11 lbs.) | |
| GRFSCL-18 | 120 | 870 | 7.3 | NEMA 5-15P | 6 kg (13 lbs.) |
| 220 730 3.3 | CEE 7/7 Schuko 6 kg (13 lbs.) | ||||
| 240 870 3.6 | BS-1363 | 6 kg (13 lbs.) | |||
| 220–230 (CE) | 730–799 | 3.3–3.5 | CEE 7/7 Schuko | 6 kg (13 lbs.) | |
| 230–240 (CE) | 799–870 | 3.5–3.6 | BS-1363 | 6 kg (13 lbs.) | |
| GRFSCR-18 * | 120 | 750 | 6.3 | --- | 5 kg (12 lbs.) |
| 220 630 2.9 | --- | 5 kg (12 lbs.) | |||
| 240 750 3.1 | --- | 5 kg (12 lbs.) | |||
| 220–230 (CE) | 630–689 | 2.9–3.0 | --- | 5 kg (12 lbs.) | |
| 230–240 (CE) | 689–750 | 3.0–3.1 | --- | 5 kg (12 lbs.) | |
| GRFSCLR-18 * | 120 | 870 | 7.3 | --- | 6 kg (14 lbs.) |
| 220 730 3.3 | --- | 6 kg (14 lbs.) | |||
| 240 870 3.6 | --- | 6 kg (14 lbs.) | |||
| 220–230 (CE) | 730–799 | 3.3–3.5 | --- | 6 kg (14 lbs.) | |
| 230–240 (CE) | 799–870 | 3.5–3.6 | --- | 6 kg (14 lbs.) | |
Les informations électriques grisées dans le tableau désignent les modèles destinés à l'exportation uniquement.
* Poste de cuisson des frites réchauffe aliments sans cordon ni prise, classification UL. Câbles d'alimentation à travers le support de fixation.
NOTE: Le poids d'embarquement comprend le matériel d'emballage.
Tableau des valeurs nominales électriques — Série GRFS
| Modèle Tension Intensité Amps Configuration de Fiches | Poids d'embarquement | ||||
| GRFS-24 120 500 4.2 NEMA 5-15P 5 kg (10 lbs.) | |||||
| 208 500 2.4 NEMA 6-15P 5 kg (10 lbs.) | |||||
| 220 500 2.3 CEE 7/7 Schuko 5 kg (10 lbs.) | |||||
| 240 500 2.1 BS-1363 5 kg (10 lbs.) | |||||
| 220–230 (CE) 500–547 | 2.3–2.4 | CEE 7/7 Schuko 5 kg (10 lbs.) | |||
| 230–240 (CE) 459–500 | 2.0–2.1 BS-1363 5 kg (10 lbs.) | ||||
| GRFSL-24 | 120 620 5.2 NEMA 5-15P 6 kg (13 lbs.) | ||||
| 220 592 2.7 CEE 7/7 Schuko 6 kg (13 lbs.) | |||||
| 240 608 2.5 BS-1363 6 kg (13 lbs.) | |||||
| 220–230 (CE) 600–656 | 2.7–2.9 | CEE 7/7 Schuko 6 kg (13 lbs.) | |||
| 230–240 (CE) 569–620 | 2.5–2.6 BS-1363 6 kg (13 lbs.) | ||||
| GRFSR-24 * 120 500 4.2 | --- | 5 kg (10 lbs.) | |||
| 208 500 2.4 | --- | 5 kg (10 lbs.) | |||
| 240 500 2.1 | --- | 5 kg (10 lbs.) | |||
| 220 500 2.3 | --- | 5 kg (10 lbs.) | |||
| 240 500 2.1 | --- | 5 kg (10 lbs.) | |||
| 220–230 (CE) | 500–547 | 2.3–2.4 | --- | 5 kg (10 lbs.) | |
| 230–240 (CE) | 459–500 | 2.0–2.1 | --- | 5 kg (10 lbs.) | |
| GRFSLR-24 * | 120 | 620 | 5.2 | --- | 6 kg (13 lbs.) |
| 120/208 | 620 3.4 | --- | 6 kg (13 lbs.) | ||
| 120/240 | 620 3.1 | --- | 6 kg (13 lbs.) | ||
| 220 600 2.7 | --- | 6 kg (13 lbs.) | |||
| 240 620 2.6 | --- | 6 kg (13 lbs.) | |||
| 220–230 (CE) | 600–657 | 2.7–2.9 | --- | 6 kg (13 lbs.) | |
| 230–240 (CE) | 569–620 | 2.5–2.6 | --- | 6 kg (13 lbs.) | |
Les informations électriques grisées dans le tableau désignent les modèles destinés à l'exportation uniquement. * Poste de cuisson des frites réchauffe aliments sans cordon ni prise, classification UL. Câbles d'alimentation à travers le support de fixation. NOTE: Le poids d'embarquement comprend le matériel d'emballage.

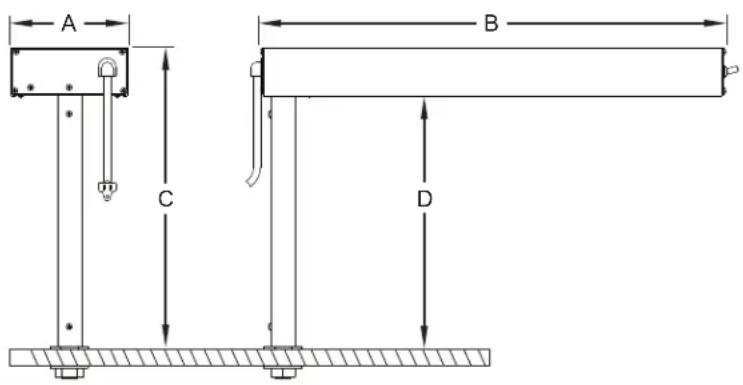

Dimensions
| Modèle Largeur | (A) | Profondeur (B) | Hauteur (C) | Hauteur (D) |
| GRFSC-18 152 mm | (6") | 457 mm (18") | 489 – 572 mm (19-1/4" – 22-1/2") | 425 – 508 mm (16-3/4" – 20") |
| GRFSCL-18 229 mm | (9") | 457 mm (18") | 489 – 572 mm (19-1/4" – 22-1/2") | 425 – 508 mm (16-3/4" – 20") |
| GRFSCR-18 152 mm | (6") | 457 mm (18") | 489 – 572 mm (19-1/4" – 22-1/2") | 425 – 508 mm (16-3/4" – 20") |
| GRFSCLR-18 229 mm | (9") | 457 mm (18") | 489 – 572 mm (19-1/4" – 22-1/2") | 425 – 508 mm (16-3/4" – 20") |
| GRFS-24 152 mm | (6") | 610 mm (24") | 318 – 394 mm (12-1/2" – 15-1/2") | 254 – 330 mm (10" – 13") |
| GRFSL-24 229 mm | (9") | 610 mm (24") | 318 – 394 mm (12-1/2" – 15-1/2") | 254 – 330 mm (10" – 13") |
| GRFSR-24 152 mm | (6") | 610 mm (24") | 318 – 394 mm (12-1/2" – 15-1/2") | 254 – 330 mm (10" – 13") |
| GRFSLR-24 229 mm | (9") | 610 mm (24") | 318 – 394 mm (12-1/2" – 15-1/2") | 254 – 330 mm (10" – 13") |
Les postes de cuisson des frites réchauffe aliments Glo-Ray ^® de Hatco sont livrés avec la plupart des éléments installés et prêts à l'utilisation. Les instructions d'installation suivantes doivent être effectuées avant d'utiliser l'appareil.
Avertissement
DANGER DE DÉCHARGE ÉLECTRIQUE : L'appareil n'est pas à l'épreuve des intempéries. Placer l'appareil à l'intérieur à une température ambiante de 21°C (70°F) minimum.
DANGER D'incendie:
- Placer l'appareil à un minimum de 76 mm (3") des parois et matières combustibles. Si une distance sûre n'est pas maintenue, la chaleur peut provoquer une combustion ou une altération de couleur.
- Ne déposez aucun objet combustible sur le dessus de l'appareil.
Attention
Les huiles de fabrication standard et approuvées pourront fumer pendant 30 minutes après l'allumage initial. C'est un problème temporaire. Utilisez l'appareil à vide jusqu'à dissipation de la fumée.
- Retirer l'appareil de sa boîte.
- Retirer le ruban et le film de protection de toutes les surfaces de l'appareil.
NOTA: Pour éviter des retards dans l'obtention de la couverture de la garantie, complétez l'enregistrement en ligne de votre garantie. Lisez la section INFORMATIONS IMPORTANTES POUR LE PROPRIETAIRE pour plus de détails.
Informations électriques
Veuillez consulter le « Tableau de classification des tensions électriques » approprié dans la section CARACTÉRISTIQUES pour plus d'informations concernant l'appareil.
▲ AVERTISSEMENT
Les appareils sans cordon doivent être installés par un électricien professionnel. L'installation doit être conforme à l'ensemble des réglementations électriques locales. Une installation par un personnel non qualifié provoquera une annulation de la garantie de l'appareil. Cela peut également entraîner un choc électrique ou une brûlure et endommager l'unité et/ou les zones environnantes.
Installez une prise agréée de mise à la terre correspondant au cordon et à la prise fournis avec l'appareil, si besoin.
Assemblage
- Retirez le boîtier supérieur et le support de fixation de l'emballage et posez les pièces sur une surface non abrasive.
- Retirez tous les emballages de l'appareil.
- Placez le boîtier supérieur, élément vers le haut, sur une surface non abrasive.
- Fixez le support de fixation sur le boîtier supérieur.
a. Desserrez la vis située sur la partie haute du support de fixation. b. Pour les appareils sans cordon : Insérez le câblage homologué UL via l'extrémité supérieure du support de fixation. Les câbles doivent être totalement insérés dans le support de fixation et sortir du côté fileté du support de fixation. c. Faites glisser le support de fixation sur le boîtier supérieur et fixez-le en serrant les vis.


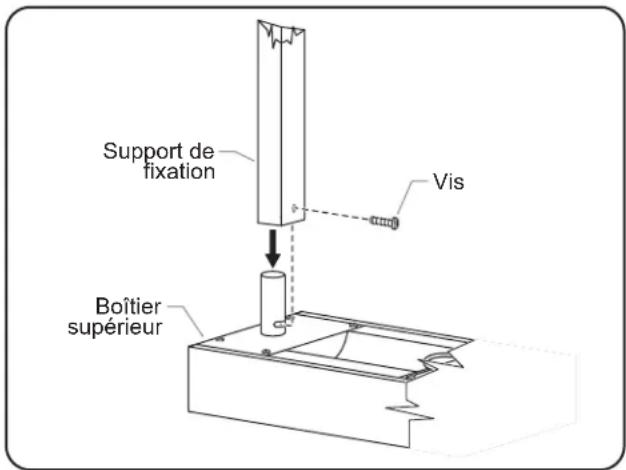

Support de fixation Vis Boîtier supérieurInstallation du support de fixation sur le boîtier supérieur
NOTA: Le support de fixation va tourner légèrement sur le boîtier supérieur pour pivoter correctement.
- Installez l'appareil sur le comptoir.
a. Percez un trou de 25 mm (1") de diamètre dans le comptoir, à l'emplacement souhaité. b. Fixez l'appareil à l'aide des rondelles, boulons et écrous fournis.


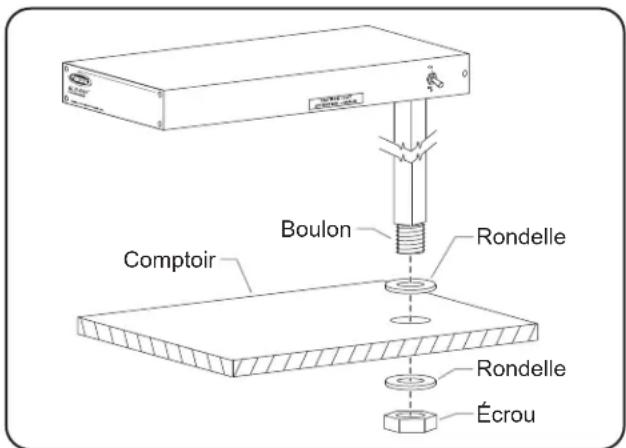

COMPTOIR Boulon Rondelle Rondelle ÉcrouInstallation de l'appareil sur le comptoir
Généralités
Suivez les instructions suivantes pour utiliser un poste de cuisson des frites réchauffe aliments.
Avertissement
Lire tous les messages de sécurité de la section Consignes de sécurité importantes avant d'utiliser ce matériel.
- Pour les appareils câblés, branchez l'appareil à une prise correctement reliée à la terre et possédant la tension, la dimension et la configuration adéquates. Consultez la section CARACTÉRISTIQUES pour obtenir plus de détails.
- Placer l'interrupteur I/O (marche/arrêt) sur la position « I » (marche).
- Si votre appareil propose cette option, réglez le contrôle infini sur le paramètre souhaité. NOTA: Le contrôle infini en option est uniquement disponible pour les modèles GRFS, GRFSL, GRFSR et GRFSLR.
- Patientez 20 à 30 minutes afin d'atteindre une température de fonctionnement convenable.
Attention
DANGER DE BRÛLURE : Certaines surfaces extérieures de l'appareil deviennent chaudes. Toucher ces zones de l'appareil avec précaution.


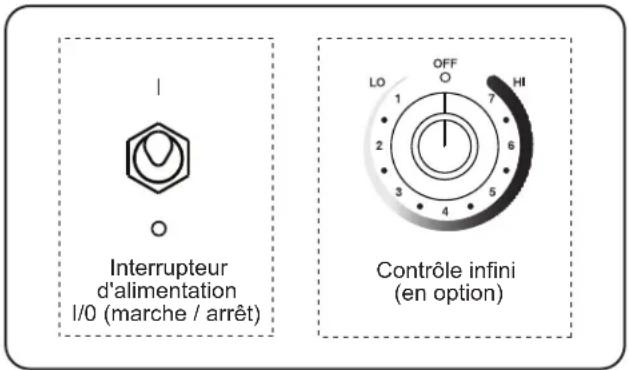

Interrupteur d'alimentation I/O (marche / arrêt) Contrôle infini (en option)Panneau de commande
Généralités
Les postes de cuisson des frites réchauffe aliments Glo-Ray sont conçus pour une durabilité et des performances maximum, avec un minimum d'entretien.
DANGER De décharge électrique:
- Mettre hors tension en utilisant l'interrupteur, débranchez le cordon d'alimentation et laisser l'unité refroidir avant d'effectuer tout nettoyage, tout réglage ou tout entretien.
- NE PAS immerger l'appareil ni le saturer d'eau. L'appareil n'est pas étanche à l'eau. Ne pas le faire fonctionner s'il a été immergé ou saturé d'eau.
- Ne pas nettoyer à la vapeur ni utiliser trop d'eau sur l'appareil.
- Cet appareil n'est pas étanche aux jets. Ne pas utiliser de jet sous pression pour nettoyer l'appareil.
Cet appareil ne contient aucune pièce réparable par l'utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au 800-558-0607 ou 414-671-6350; télécopieur 800-690-2966; télécopieur internationale 414-671-3976.
Avis
Utilisez uniquement des nettoyants non abrasifs et des chiffons doux. Les chiffons et nettoyant abrasifs pourraient rayer la finition de l'unité, altérant son apparence et la rendant vulnérable à l'accumulation de saleté. Utilisation de matériaux abrasifs annulera la garantie.
Nettoyage quotidien
Pour préserver la finition de l'appareil et maintenir la performance, il est recommandé de nettoyer tous les jours l'appareil.
- Mettre l'appareil hors tension, débrancher le cordon d'alimentation et laisser refroidir l'appareil.
- Nettoyez toutes les surfaces métalliques à l'aide d'un chiffon humide non-abrasif. Les tâches persistantes pourront être retirées à l'aide d'un détergent efficace et non-abrasif. Nettoyez les zones difficiles d'accès à l'aide d'une petite brosse et de savon doux.
- Essuyez l'intégralité de l'appareil à l'aide d'un chiffon sec non-abrasif.
Remplacement d'une ampoule
La lumière d'affichage est une ampoule incandescente qui éclaire la zone chauffante. Cette ampoule a un enduit spécial pour éviter toute blessure et toute contamination des éléments en cas de casse.
- Éteignez l'appareil, débranchez le cordon d'alimentation / coupez le courant au disjoncteur et laissez refroidir l'unité.
- Dévissez l'ampoule lumineuse de l'appareil, et remplacez-la par une nouvelle ampoule lumineuse incandescente avec un enduit spécial.
NOTA : Les ampoules lumineuses résistantes aux chocs d'Hatco répondent aux standards de la NSF pour la conservation de la nourriture et des zones d'étalage. Pour les applications 120 volts, utilisez P/N 02.30.043.00 d'Hatco. Pour les applications 220, 240, 220–230 et 230–240 volts, utilisez P/N 02.30.058.00 d'Hatco.
Avertissement
La réparation de cet appareil doit être confiée exclusivement à du personnel qualifié. Les réparations par des personnes non qualifiées peuvent provoquer des décharges électriques et des brûlures.
▲ AVERTISSEMENT
DANGER DE DÉCHARGE ÉLECTRIQUE: Mettez l'unité hors tension depuis l'interrupteur, débranchez le cordon d'alimentation et laissez l'unité refroidir avant d'effectuer tout nettoyage, tout réglage ou tout entretien.
| Symptôme Cause | Probable Solution | |
| L'appareil est sur ON mais aucune chaleur n'est produite. | L'appareil n'est pas en marche. Vérifiez le | disjoncteur et redémarrez si nécessaire. Si le cordon d'alimentation est connecté, vérifiez qu'il ne soit pas endommagé. Si le cordon d'alimentation est connecté, vérifiez la prise électrique à laquelle il est relié. |
| L'interrupteur est défectueux. Contactez v | votre agent de maintenance agréé ou Hatco. | |
| L'appareil est mal connecté. Contactez vo | tre agent de maintenance agréé ou Hatco. | |
| Le élément chauffant est défectueux. Con | tactez votre agent de maintenance agréé ou Hatco. | |
| Appareil pas assez chaud. | Il y a un mouvement d'air excessif autour de l'appareil. | Restreignez ou redirigez le mouvement de l'air (conduit d'air conditionné ou ventilateur) à distance de l'appareil. |
| L'alimentation électrique est incorrecte (basse). | Vérifiez l'alimentation électrique de l'appareil, assurez-vous qu'il corresponde aux valeurs sur l'appareil. Si l'alimentation électrique est incorrecte, changez pour correspondre aux valeurs sur l'appareil. | |
| Le élément chauffant est défectueux. Con | tactez votre agent de maintenance agréé ou Hatco. | |
| Appareil trop chaud. L'alimentation électrique est incorrecte (élevée). | Vérifiez l'alimentation électrique de l'appareil, assurez-vous qu'il corresponde aux valeurs sur l'appareil. Si l'alimentation électrique est incorrecte, changez pour correspondre aux valeurs sur l'appareil. | |
| Interrupteur Infini est défectueux. | ||
Vous avez des questions en ce qui concerne les pannes ?
Si le problème persiste, veuillez contacter l'agence d'entretien agréée Hatco la plus proche ou Hatco pour obtenir une assistance. Pour trouver l'agence d'entretien la plus proche, rendez-vous sur le site Internet de Hatco (www. hatcocorp. com) et cliquez sur Trouver un agent d'entretien, ou contactez l'équipe d'entretien et de pièces détachées de Hatco :
Numéro de
téléphone: 800-558-0607 ou 414-671-6350
Courriel: partsandservice@hatcocorp. com
Télécopie: 800-690-2966 ou 414-671-3976
Contrôle infini
Le contrôle infini est disponible en option pour un contrôle plus précis de la température.
NOTA: Le contrôle infini en option est uniquement disponible pour les modèles GRFS, GRFSL, GRFSR et GRFSLR. Non adaptable.
Lumières halogènes
Des ampoules halogènes optionnelles peuvent être commandées pour remplacer les ampoules à incandescence classiques (120 V).
Hatco garantit que les produits qu'il fabrique (les « Produits ») sont exempts de défauts de matériel et de fabrication, dans des conditions normales d'utilisation et de maintenance, pour une période d'un (1) an à partir de la date d'achat à condition que l'appareil soit installé et entretenu conformément aux instructions écrites de Hatco ou 18 mois après la date de l'expédition par Hatco. L'acheteur doit prouver la date d'achat du Produit par l'enregistrement du produit auprès de Hatco ou par d'autres moyens satisfaisants pour Hatco, à sa seule discrétion.
Hatco garantit que les composants du Produit suivants sont exempts de défauts de matériel et de fabrication à partir de la date d'achat (sous réserve des conditions précédentes) pour la ou les périodes de temps et en fonction des conditions listées ci-dessous :
a) Garantie d'un (1) an pour les pièces et la main-d'œuvre PLUS un an (1) supplémentaire pour les pièces uniquement :
Éléments du grille-pain à convoyeur (enveloppe métallique)
Éléments des tiroirs chauffants (enveloppe métallique)
Tiroirs, roues et glissières des tiroirs chauffants
Éléments des rampes chauffantes (enveloppe métallique)
Éléments des vitrines chauffantes
(enveloppe métallique, air chauffant)
Éléments des armoires de stockage
(enveloppe métallique, air chauffant)
Éléments des compartiments chauffants —
série HW et HWB (enveloppe métallique)
b) Garantie d'un (1) an pour les pièces et la main-d'œuvre PLUS quatre (4) ans pour les pièces uniquement :
Cuves 3CS et FR
c) Garantie d'un (1) an pour les pièces et la main-d'œuvre PLUS neuf (9) ans pour les pièces uniquement :
Cuves des appareils de chauffage d'appoint électriques
Cuves des appareils de chauffage d'appoint à gaz
d) Garantie de quatre-vingt-dix (90) jours pour les pièces uniquement :
Pièces de rechange
LES GARANTIES PRÉCÉDENTES SONT EXCLUSIVES ET REMPLACENT TOUTES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, COMPRENANT, MAIS NE SE LIMITANT PAS À, TOUTES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU DE FINALITÉ PARTICULIÈRE OU TOUS BREVETS OU TOUTES AUTRES ATTEINTES AUX DROITS DE LA PROPRIÉTÉ INTELLECTUELLE. Sans restreindre la portée générale des énoncés précédents, CES GARANTIES NE COUVRENT PAS : Ampoules d'éclairage à incandescence enduites, lumières fluorescentes, ampoules de lampes chauffantes, ampoules d'éclairage à halogène enduites, ampoules de lampes chauffantes au xénon, tubes d'éclairage DEL, composants en verre et fusibles; défaut de produit dans la cuve d'un appareil de chauffage d'appoint, dans un échangeur de chaleur à tubes à ailettes ou tout autre équipement de chauffage d'eau causé par la calcification, l'accumulation de sédiments, la réaction d'un produit chimique ou le gel; ou une mauvaise utilisation, une manipulation ou une mauvaise application, une installation inappropriée du Produit ou l'utilisation d'une tension inappropriée.
2. Limites des recours et des dommages
La responsabilité de Hatco et la seule voie de recours de l'Acheteur prévues par les présentes seront limitées exclusivement, au gré de Hatco, à la réparation ou au remplacement à l'aide de pièces ou de Produits nouveaux ou remis à neuf par Hatco ou un centre de réparation agréé par Hatco (sauf si l'Acheteur se situe hors des États-Unis, du Canada, du Royaume-Uni ou de l'Australie, auquel cas la responsabilité de Hatco et la seule voie de recours de l'Acheteur seront limitées exclusivement au remplacement des pièces concernées par la garantie) à l'égard de toute revendication effectuée dans les délais de garantie applicables mentionnés ci-dessus. Hatco se réserve le droit d'accepter ou de rejeter toute réclamation en partie ou dans son intégralité. Dans le cadre de cette Garantie limitée, « remis à neuf » signifie une pièce ou un Produit dont les caractéristiques techniques d'origine ont été restaurées par Hatco ou un centre de réparation agréé par Hatco. Hatco n'acceptera aucun retour de Produits sans qu'il n'ait auparavant donné son accord écrit, et tous ces retours approuvés doivent être effectués aux seuls frais de l'Acheteur. HATCO NE SERA PAS TENU RESPONSABLE, DANS AUCUNE CIRCONSTANCE, DES DOMMAGES CONSÉCUTIFS OU INDIRECTS, COMPRENANT, MAIS NE SE LIMITANT PAS À, LES COÛTS DE MAIN-D'ŒUVRE OU PERTES DE PROFITS DUS À UNE UTILISATION OU À UNE IMPOSSIBILITÉ D'UTILISER LES PRODUITS OU DUS AU FAIT QUE LES PRODUITS ONT ÉTÉ INTÉGRÉS DANS OU QU'ILS SONT DEVENUS UN COMPOSANT DE TOUT AUTRE PRODUIT OU BIEN.
Alabama
Jones McLeod Appl. Svc. Birmingham 205-251-0159
Arizona
Service Solutions Group Phoenix 602-234-2443
S'inscrire en ligne!
Lisez la section INFORMATIONS IMPORTANTES POUR LE PROPRIETAIRE pour plus de informations.
