Type de produit	Puits chauffant sec modulaire encastré avec isolation
Marque	Hatco
Modèle	DHWBI2
Nombre de puits	2
Dimensions (L x P x H)	749 x 600 x 321 mm (29-1/2 x 23-5/8 x 12-11/16 po)
Poids d'expédition	42 kg (93 lb)
Tension nominale	120 V~ ou 208-240 V~ (selon configuration)
Fréquence	60 Hz
Puissance totale	1920 W
Intensité	16 A (120 V) ou 8 A (208-240 V)
Alimentation	Branchement électrique via boîtier de commande à distance (conduit flexible de 1,8 m)
Configuration de fiche (option)	NEMA 5-20P (120 V) ou NEMA L14-20P (208-240 V)
Matériau	Acier inoxydable et aluminium
Élément chauffant	En métal, garanti 2 ans, contrôlé par thermostat à distance
Plage de température ambiante recommandée	21 °C à 29 °C (70 °F à 85 °F)
Fonctions principales	Maintien au chaud des aliments préchauffés, préchauffage 30 min, interrupteurs individuels avec voyants, thermostat réglable
Entretien et nettoyage	Nettoyage quotidien avec détergent doux ; nettoyage mensuel incluant démontage des pales de ventilateur ; ne pas immerger, ne pas utiliser de nettoyants abrasifs ou inflammables
Sécurité	Arrêt automatique en cas de surchauffe (disjoncteur) ; ne pas utiliser pour fondre de la glace ; espacement minimal sous l'appareil : 89 mm (surfaces combustibles), 102 mm (non combustibles)
Pièces détachées et réparabilité	Utiliser exclusivement des pièces Hatco d'origine ; réparation par personnel qualifié uniquement ; pas de pièces réparables par l'utilisateur
Informations générales	Appareil UL listé ; installation conforme aux normes électriques locales ; garantie 1 an pièces et main-d'œuvre sur site

FOIRE AUX QUESTIONS - DHWBI2 Hatco

Quel est le temps de préchauffage recommandé ?

L'appareil doit être préchauffé environ 30 minutes avant d'y placer des aliments, avec un bac vide ou un couvercle pour accélérer la montée en température.

Puis-je utiliser l'appareil pour faire fondre de la glace ?

Non, il est strictement interdit d'utiliser le chauffe-plats pour faire fondre ou conserver de la glace. Cela pourrait provoquer de la condensation, créer un danger électrique et endommager l'appareil. Les dégâts dus à la condensation ne sont pas couverts par la garantie.

Comment nettoyer l'appareil quotidiennement ?

Mettez l'appareil hors tension et laissez-le refroidir. Retirez et lavez les bacs et adaptateurs. Essuyez l'ensemble avec un chiffon doux et un détergent doux. Utilisez une éponge à récurer en plastique pour les résidus tenaces, puis essuyez avec un chiffon sec. N'utilisez jamais de laine d'acier ou de nettoyants abrasifs.

Quelle est la tension électrique requise ?

Le modèle DHWBI2 peut fonctionner en 120 V~ (16 A) ou en 208-240 V~ (8 A), selon la configuration. Vérifiez l'étiquette des caractéristiques sur l'appareil pour connaître la tension exacte. La fiche peut être de type NEMA 5-20P ou NEMA L14-20P.

Comment installer le boîtier de commande à distance ?

Le boîtier de commande doit être installé sur un mur vertical côté avant de l'appareil. Découpez une ouverture aux dimensions indiquées dans le manuel (ex. pour DHWBI2 : largeur 262 mm, hauteur 119 mm). Fixez le boîtier avec des vis, puis connectez l'alimentation. Veillez à respecter un espacement minimal de 102 mm sous le puits pour le câblage.

Que faire si l'appareil ne chauffe pas assez ?

Vérifiez d'abord le réglage du thermostat : augmentez la température. Si le problème persiste, contrôlez la tension d'alimentation (doit correspondre à l'étiquette). Si l'élément chauffant ne fonctionne pas ou si le thermostat est défectueux, contactez un réparateur agréé Hatco ou le service après-vente au 800-558-0607.

Quels types de bacs puis-je utiliser ?

L'appareil accepte diverses combinaisons : un bac grande taille, deux bacs moyens avec barres d'adaptation, trois petits bacs, six très petits bacs, ou des bacs ronds (2 x 6,6 L ou 3 x 3,8 L). Les bacs, barres et adaptateurs se vendent séparément (reportez-vous à la section Options et accessoires du manuel).

L'appareil est-il garanti ?

Oui, la garantie standard est de 1 an pièces et main-d'œuvre sur site à compter de la date d'achat. L'élément chauffant bénéficie d'une garantie de 2 ans supplémentaires pour les pièces. Enregistrez votre appareil en ligne sur www.hatcocorp.com pour activer la garantie.

Quelles distances de sécurité respecter sous l'appareil ?

Entre le dessous de l'appareil et les surfaces combustibles : 89 mm (3,5 po) minimum ; entre le dessous et les surfaces non combustibles : 102 mm (1 po) minimum. Le non-respect peut entraîner un risque d'incendie.

Comment obtenir des pièces de rechange ou une assistance technique ?

Contactez le service pièces et assistance Hatco : téléphone 800-558-0607 ou 414-671-6350, email [e-mail]. Utilisez exclusivement des pièces Hatco d'origine pour garantir la sécurité et la validité de la garantie.

MODE D'EMPLOI DHWBI2 Hatco

S'inscrire en ligne! (voir page 15)

Hatco CORPORATION®

Modular built-in insulated dry heated wells puits chauffants secs modulaires intégrés avec isolation

DHWBI Series • Série DHWBI

Installation and operating manual manuel d'installation et d'utilisation

Ne pas utiliser cet équipement sans avoir lu et compris le contenu de ce manuel ! Le non-respect des instructions contenues dans ce manuel peut entraîner de graves blessures ou la mort. Ce manuel contient des informations importantes concernant l'entretien, l'utilisation et le fonctionnement de ce produit. Si vous ne comprenez pas le contenu de ce manuel, veuillez le signaler à votre supérieur. Conservez ce manuel dans un endroit sûr pour pouvoir vous y référer plus tard.

Français = p 15

DHWBI-1, -2, -3, -4, -5, and -6 Models

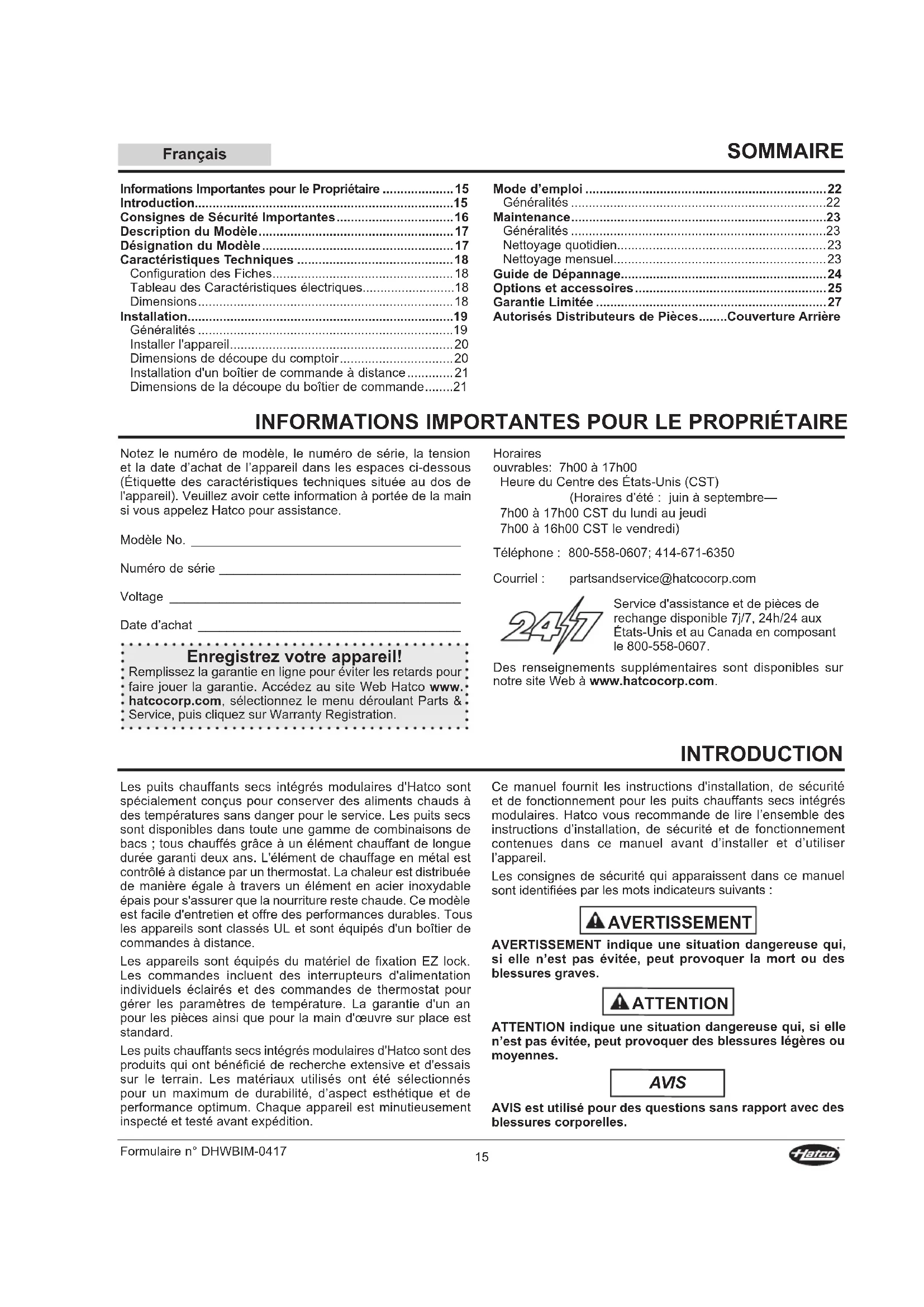

Informations Importantes pour le Propriétaire....15

Introduction....15

Consignes de Sécurité Importantes....16

Description du Modèle....17

Désignation du Modèle....17

Caractéristiques Techniques....18

Configuration des Fiches....18

Tableau des Caractéristiques électriques....18

Dimensions....18

Installation....19

Généralités....19

Installer l'appareil....20

Dimensions de découpe du comptoir....20

Installation d'un boîtier de commande à distance....21

Dimensions de la découpe du boîtier de commande......21

Mode d'emploi 22

Généralités 22

Maintenance....23

Généralités 23

Nettoyage quotidien....23

Nettoyage mensuel....23

Guide de Dépannage....24

Options et accessoires....25

Garantie Limitée 27

Autorisés Distributeurs de Pièces..... Couverture Arrière

Informations importantes pour le propriétaire

Notez le numéro de modèle, le numéro de série, la tension et la date d'achat de l'appareil dans les espaces ci-dessous (Étiquette des caractéristiques techniques située au dos de l'appareil). Veuillez avoir cette information à portée de la main si vous appelez Hatco pour assistance.

Modèle No. ____

Numéro de série

Voltage

Date d'achat

Enregistrez votre appareil!

Remplissez la garantie en ligne pour éviter les retards pour faire jouer la garantie. Accédez au site Web Hatco www. hatcocorp. com, sélectionnez le menu déroulant Parts & Service, puis cliquez sur Warranty Registration.

Horaires

ouvrables: 7h00 à 17h00

Heure du Centre des États-Unis (CST)

(Horaires d'été : juin à septembre—

7h00 à 17h00 CST du lundi au jeudi

7h00 à 16h00 CST le vendredi)

Téléphone : 800-558-0607; 414-671-6350

Courriel : partsandservice@hatcocorp. com

Service d'assistance et de pièces de rechange disponible 7j/7, 24h/24 aux États-Unis et au Canada en composant le 800-558-0607.

Des renseignements supplémentaires sont disponibles sur notre site Web à www. hatcocorp. com.

Les puits chauffants secs intégrés modulaires d'Hatco sont spécialement conçus pour conserver des aliments chauds à des températures sans danger pour le service. Les puits secs sont disponibles dans toute une gamme de combinaisons de bacs; tous chauffés grâce à un élément chauffant de longue durée garanti deux ans. L'élément de chauffage en métal est contrôlé à distance par un thermostat. La chaleur est distribuée de manière égale à travers un élément en acier inoxydable épais pour s'assurer que la nourriture reste chaude. Ce modèle est facile d'entretien et offre des performances durables. Tous les appareils sont classés UL et sont équipés d'un boîtier de commandes à distance.

Les appareils sont équipés du matériel de fixation EZ lock. Les commandes incluent des interrupteurs d'alimentation individuels éclairés et des commandes de thermostat pour gérer les paramètres de température. La garantie d'un an pour les pièces ainsi que pour la main d'œuvre sur place est standard.

Les puits chauffants secs intégrés modulaires d'Hatco sont des produits qui ont bénéficié de recherche extensive et d'essais sur le terrain. Les matériaux utilisés ont été sélectionnés pour un maximum de durabilité, d'aspect esthétique et de performance optimum. Chaque appareil est minutieusement inspecté et testé avant expédition.

Ce manuel fournit les instructions d'installation, de sécurité et de fonctionnement pour les puits chauffants secs intégrés modulaires. Hatco vous recommande de lire l'ensemble des instructions d'installation, de sécurité et de fonctionnement contenues dans ce manuel avant d'installer et d'utiliser l'appareil.

Les consignes de sécurité qui apparaissent dans ce manuel sont identifiées par les mots indicateurs suivants :

Avertissement

AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, peut provoquer la mort ou des blessures graves.

Attention

ATTENTION indique une situation dangereuse qui, si elle n'est pas évitée, peut provoquer des blessures légères ou moyennes.

Avis

AVIS est utilisé pour des questions sans rapport avec des blessures corporelles.

DANGER De décharge électrique:

• Mettez l'interrupteur hors tension, débranchez l'appareil de la source d'alimentation et laissez-le refroidir avant d'effectuer toute tâche d'entretien ou de nettoyage.
• NE PAS immerger l'appareil ni le saturer d'eau. L'appareil n'est pas étanche à l'eau. Ne pas le faire fonctionner s'il a été immergé ou saturé d'eau.
• L'appareil n'est pas étanche. Placez l'appareil à l'intérieur d'un local dont la température ambiante se situe entre 21°C (70°F) et 29°C (85°F).
• Le boîtier de commandes à distance doit être installé en position verticale sur un mur vertical. L'installation sur une surface horizontale entraîne un risque d'accumulation de liquide et d'électrocution.
• N'utilisez pas l'unité pour faire fondre ou conserver de la glace. Le non-respect de cette consigne peut causer de la condensation, créer un danger électrique et causer des blessures corporelles et/ou endommager l'unité. Les dommages causés par la condensation ne sont pas couverts par la garantie.
• Ne pas nettoyer l'appareil tant qu'il est branché ou chaud.
• Cet appareil n'est pas étanche aux jets. Ne pas utiliser de jet sous pression pour nettoyer l'appareil.
• La réparation de cet appareil doit être confiée exclusivement à du personnel qualifié. Les réparations par des personnes non qualifiées peuvent provoquer des décharges électriques et des brûlures.
• Pour les réparations, utiliser exclusivement des pièces de rechange Hatco d'origine. Utilisez des pièces détachées Hatco authentiques sous peine d'annuler toutes les garanties et d'exposer l'utilisateur à des tensions électriques dangereuses pouvant entraîner une électrocution ou des brûlures. Les pièces de rechange Hatco d'origine sont conçues pour fonctionner sans danger dans les environnements dans lesquels elles sont utilisées. Certaines pièces de rechange génériques ou de second marché ne présentent pas les caractéristiques leur permettant de fonctionner sans danger dans la matériel Hatco.

DANGER D'incendie:

• Installez l'appareil en laissant un espace minimum de 89 mm (3,5") entre le dessous de l'app surfaces combustibles ou de 102 mm (1") dessous de l'appareil et les surfaces non combustibles. Si ces distances de sécurité ne sont pas respectées, une combustion peut se produire.
• L'unité doit être installée en utilisant un joint mastic en bandes entre l'unité et la surface d'installation, conformément aux instructions d'installation (reportez-vous à la section Installation de ce manuel).
• N'utilisez pas de nettoyant inflammable pour nettoyer cet appareil.

L'élément doit être installé par des installateurs formés et qualifiés. L'installation doit être conforme à l'ensemble des réglementations électriques locales. Vérifiez les procédures et les normes à suivre auprès de vos inspecteurs locaux en matière d'électricité.

Cet appareil ne doit pas être utilisé par des enfants ou des personnes avec des capacités physiques, sensorielles ou mentales diminuées. Assurez-vous que les enfants sont bien surveillés et tenez-les à l'écart de l'appareil.

Assurez-vous que tous les opérateurs ont été formés à l'utilisation sûre et correcte de l'appareil.

▲ AVERTISSEMENT

S'assurer que le produit alimentaire a été chauffé à une température adaptée au maintien de sa salubrité avant de le mettre sur l'appareil sous pelne de risques graves pour la santé. Cet appareil est destiné au maintien de produits alimentaires préchauffés uniquement.

Hatco n'est pas responsable de la température de service du produit alimentaire elle-même. Il incombe à l'utilisateur de s'assurer que le produit alimentaire est maintenu et servi à une température sûre.

Cet appareil ne contient aucune pièce réparable par l'utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au 800-558-0607 ou 414-671-6350.

DANGER De brûlure:

• Certaines surfaces extérieures de l'appareil deviennent chaudes. Toucher ces zones de l'appareil avec précaution.
• NE nettoyez PAS l'unité tant qu'elle contient des aliments. Retirez les aliments et laissez l'unité refroidir complètement avant de la nettoyer.

Placez l'appareil sur un plan de travail dont la hauteur est appropriée, à un emplacement pratique à utiliser. L'emplacement doit être assez solide pour supporter le poids de l'appareil et son contenu.

Avis

Les appareils ne fonctionnent qu'à la tension spécifiée. Reportez-vous à l'étiquette des caractéristiques des exigences électriques avant de commencer l'installation.

Les graisses standard et approuvées utilisées lors de la fabrication peuvent provoquer des fumées au cours du démarrage initial pendant 30 minutes. Il s'agit d'un état temporaire. Utilisez l'appareil sans produit alimentaire jusqu'à ce que la fumée disparaisse.

Ne placez pas l'appareil dans une zone soumise à des températures excessives ou exposée à de la graisse provenant de grils, poêles, etc. Des températures excessives risquent d'endommager l'appareil.

L'unité est conçue et recommandée pour fonctionner encastrée ou posée sur un comptoir en métal. La garantie Hatco ne couvre pas les dommages faits à la table de travail. Pour les autres surfaces, vérifiez auprès de leurs fabricants que le matériau peut supporter de façon durable des températures atteignant 93°C (200°F).

N'utilisez pas de laine d'acier ou de tampon de décapage en métal pour le nettoyage. La paille de fer raye les finitions.

Utilisez uniquement des nettoyants non abrasifs et des chiffons doux. Les chiffons et nettoyant abrasifs pourraient rayer la finition de l'unité, altérant son apparence et la rendant vulnérable à l'accumulation de saleté.

L'utilisation de produits chimiques agressifs tels que l'eau de javel, les produits nettoyants contenant de la javel, ou les produits de nettoyage pour les fours sont proscrits pour nettoyer l'apparell. Les dommages causés par des produits chimiques ne sont pas couverts par la garantie.

N'installez pas l'appareil dans un endroit présentant des déplacements d'air excessifs. Évitez les zones pouvant être soumises à des déplacements d'air ou à des courants d'air actifs (proximité de ventilateurs d'extraction/de hottes d'aspiration, de conduites de climatisation et de portes extérieures).

Tous les modèles

Toutes les unités de puits chauffants secs intégrés modulaires sont fiables et polyvalentes. Chaque unité dispose d'un compartiment en acier inoxydable et aluminium accompagné d'un élément de chauffage en métal. L'élément de chauffage est contrôlé par un système de commande de la température thermostatique et un interrupteur Marche/Arrêt situés dans le boîtier de commande à distance. Le système de chauffage/circulation d'air fournit une température constante dans chaque puits. Le boîtier de commande à distance est relié à l'unité via un ensemble de conduit flexible de 1 829 cm (6'). Les puits chauffants secs intégrés modulaires peuvent avoir un cordon d'alimentation ou être branchés directement sur une source d'alimentation pour une zone de service sûre et sans fil.

Tous les modèles sont équipés de matériel de fixation EZ lock et conçus pour être installés sur la partie supérieure d'une table de travail non-combustible. Les puits chauffants secs intégrés modulaires sont conçus, fabriqués et testés pour conserver les aliments à une température sans danger.

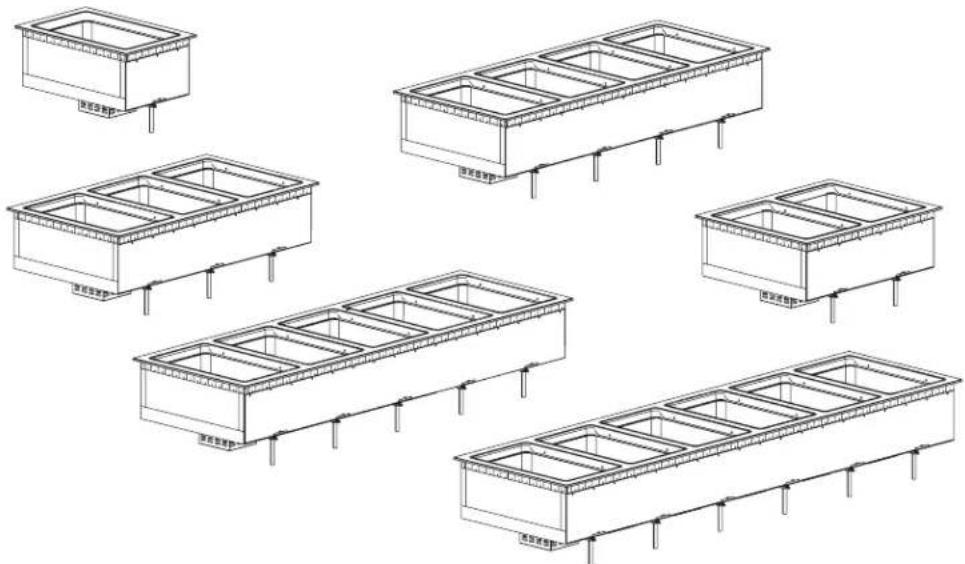

Modèles DHWBI-1, -2, -3, -4, -5 et -6

Les modèles DHWBI peuvent contenir toute une gamme de combinaisons de bacs dans chaque puits chauffant.

• Un bac de grande taille
• Deux bacs de taille moyenne avec des barres d'adaptation.
• Trois bacs de petite taille avec des barres d'adaptation.
• Six bacs de très petite taille avec des barres d'adaptation.
• Deux bacs ronds 6,6 litres avec un adaptateur.
• Trois bacs ronds 3,8 litres avec un adaptateur.

Les bacs alimentaires, les barres de support de bacs et les ustensiles adaptables sont vendus séparément (reportez-vous à la rubrique OPTIONS ET ACCESSOIRES de ce manuel).

Remarque importante

Installez le boîtier de commande sur la partie avant de l'appareil pour vous assurer que les commandes correspondent bien aux puits concernés (la partie avant de l'appareil est le côté par lequel le conduit entre sous l'appareil). Les boîtiers de commande à distance ne peuvent pas être recâblés et doivent être installés dans un endroit approprié.

NOTA: Les commandes séparées sont également disponibles. Tous les modèles pour le Canada requièrent des commandes avec un seul boîtier de commandes.

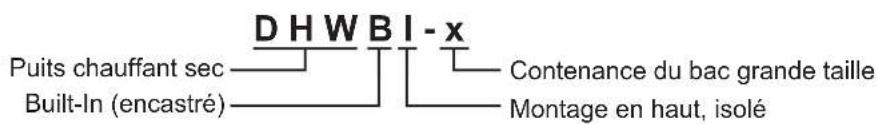

DÉSIGNATION DU MODÈLE

DHWBI-x Puits chauffant sec Built-In (encastré) Contenance du bac grande taille Montage en haut, isolé

Configuration des fiches

Certaines unités sont fournies par l'usine avec un câble et une fiche électriques préinstallés. Les fiches sont fournies conformément à l'application (non disponibles avec les commandes séparées). Pour plus de détails, consultez la section OPTIONS ET ACCESSOIRES.

▲ AVERTISSEMENT

DANGER DE DÉCHARGE ÉLECTRIQUE : Brancher l'appareil sur une prise de courant avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise ne se correspondent pas, s'adresser à un électricien qualifié pour déterminer et installer une prise de courant de format et de tension corrects.

NOTA: Étiquette de caractéristiques techniques située sur le côté de l'unité. Consultez l'étiquette pour connaître le numéro de série et vérifier les caractéristiques électriques de l'appareil.

NEMA 5-15P

NEMA 5-20P

NEMA 5-30P

NEMA L14-20P Configuration des fiches NOTA: Prise non fournie par Hatco.

Tableau des Caractéristiques électriques

Modèle Tension Hertz Intensité Amps					Configuration de Fiches (en option)	Poids d'embarquement
DHWBI-1 120 60 960 8.0 NEMA 5-15P 22 kg (48 lbs.)
DHWBI-2 120 60 1920 16.0 NEMA 5-20P 42 kg (93 lbs.)
120/208–240 60 1920 8.0 NEMA L14-20P 42 kg (93 lbs.)
DHWBI-3 120 60 2880 24.0 NEMA 5-30P 60 kg (133 lbs.)
120/208–240 60 2880 16.0 NEMA L14-20P 60 kg (133 lbs.)
DHWBI-4 120/208–240 60 3840 16.0 NEMA L14-20P 78 kg (172 lbs.)
DHWBI-5	120/208–240	60	4800	24.0	N/A	98 kg (217 lbs.)
DHWBI-6	120/208–240	60	5760	24.0	N/A	114 kg (250 lbs.)

NOTA: Les poids d'expédition sont estimés.

Dimensions

Modèle	Largeur (A)	Profondeur (B) *	Hauteur (C)
DHWBI-1	394 mm(15-1/2")	600 mm(23-5/8")	321 mm(12-11/16")
DHWBI-2	749 mm(29-1/2")	600 mm(23-5/8")	321 mm(12-11/16")
DHWBI-3	1105 mm(43-1/2")	600 mm(23-5/8")	321 mm(12-11/16")

Modèle	Largeur (A)	Profondeur (B) *	Hauteur (C)
DHWBI-4	1461 mm(57-1/2")	600 mm(23-5/8")	321 mm(12-11/16")
DHWBI-5	1816 mm(71-1/2")	600 mm(23-5/8")	321 mm(12-11/16")
DHWBI-6	2172 mm(85-1/2")	600 mm(23-5/8")	321 mm(12-11/16")

* Les appareils avec un cadre grande dimension ont une profondeur (B) de 686 mm (27").

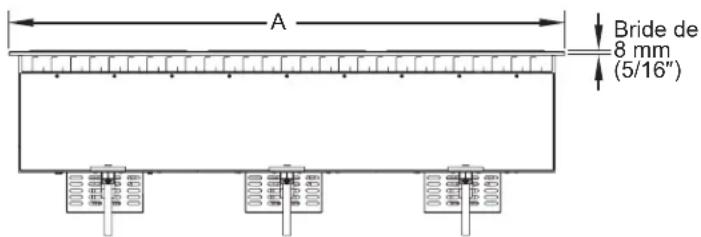

A Bride de 8 mm (5/16")

Vue de face

B C

Vue de côté

Général

Les puits chauffants secs intégrés modulaires sont fournis par l'usine avec la plupart des composants assemblés et prêts à l'emploi. Utilisez les procédures suivantes pour l'installation de l'appareil.

NOTA: Pour tous les puits chauffants secs intégrés modulaires, le boîtier de commandes doit être installé pour pouvoir fonctionner à distance.

NOTA: Assurez-vous que l'emplacement pour l'installation fournit suffisamment de place pour le boîtier de commandes à distance intégré et les connexions électriques.

Avertissement

RISQUE DE DÉCHARGE ÉLECTRIQUE : L'appareil n'est pas étanche. Placez l'appareil à l'intérieur d'un local dont la température ambiante se situe entre 21°C (70°F) et 29°C (85°F).

RISQUE D'incendie:

- Installez l'appareil en laissant un espace minimum de 89 mm (3,5") entre le dessous de l'appareil et les surfaces combustibles ou de 102 mm (1") dessous de l'appareil et les surfaces non combustibles. Si ces distances de sécurité ne sont pas respectées, une combustion peut se produire.

- L'appareil doit être installé à l'aide d'un joint mastic en bandes placé entre l'appareil et la surface d'installation conformément aux instructions d'installation.

L'élément doit être installé par des installateurs formés et qualifiés. L'installation doit être conforme à toutes les normes locales en matière d'électricité et de plomberie. Vérifiez les procédures et les normes à suivre auprès de vos inspecteurs locaux en matière de plomberie et d'électricité.

Attention

Placez l'appareil sur un plan de travail dont la hauteur est appropriée, à un emplacement pratique à utiliser. L'emplacement doit être assez solide pour supporter le poids de l'appareil et son contenu.

Avis

Ne placez pas l'appareil dans une zone soumise à des températures excessives ou exposée à de la graisse provenant de grils, poêles, etc. Des températures excessives risquent d'endommager l'appareil.

L'unité est conçue et recommandée pour fonctionner encastrée ou posée sur un comptoir en métal. La garantie Hatco ne couvre pas les dommages faits à la table de travail. Pour les autres surfaces, vérifiez auprès de leurs fabricants que le matériau peut supporter de façon durable des températures atteignant 93°C (200°F).

1. Retirez l'appareil du carton.

NOTA: Pour éviter des retards dans l'obtention de la couverture de la garantie, complétez l'enregistrement en ligne de votre garantie. Consultez la section INFORMATIONS IMPORTANTES POUR LE PROPRIÉTAIRE pour plus de détails.

1. Retirez le ruban et l'emballage de protection de toutes les surfaces de l'appareil.

NOTA: Faites appel à un électricien qualifié pour brancher les appareils à une source d'alimentation.

1. Installez l'unité à l'emplacement souhaité. Référez-vous à la procédure « Installation de l'appareil » de la présente section.
2. Pour installer le boîtier de commandes à distance, consultez la procédure « Installation d'un boîtier de commandes à distance » plus loin dans cette section.
3. Placez une bassine pour le raccord d'écoulement du tropplein sous l'appareil. NE laissez PAS de liquides drainés entrer en contact avec le conduit.

- Leraccord d'écoulement du trop-plein de 1,9 cm (3/4") peut également être raccordé à une conduite de evacuation du site d'installation. Faites appel à un plombier professionnel pour installer le tube d'évacuation conformément aux normes de plomberie locales.

NOTA: Le liquide sera drainé uniquement s'il est déversé dans le puits.

Installer l'appareil

NOTA: Découpez l'ouverture de l'appareil et du boîtier de commandes avant de placer l'appareil dans l'ouverture faite dans la table de travail.

1. Découpez l'ouverture appropriée dans la table de travail. Consultez le tableau « Découpe de la table de travail » ci-dessous.
2. Pour découper l'ouverture appropriée pour le(s) boîtier(s) de commande, consultez le tableau « Dimensions pour la découpe du boîtier de commandes » dans cette section.
3. Placez le joint mastic en bandes sur la bordure de la découpe de la table de travail. Veillez à ce que le joint mastic en bandes dépasse de la bordure de la découpe ou scellez l'unité avec un adhésif à base de silicone.

NOTA: Un rouleau de joint mastic en bandes est fourni avec l'unité.

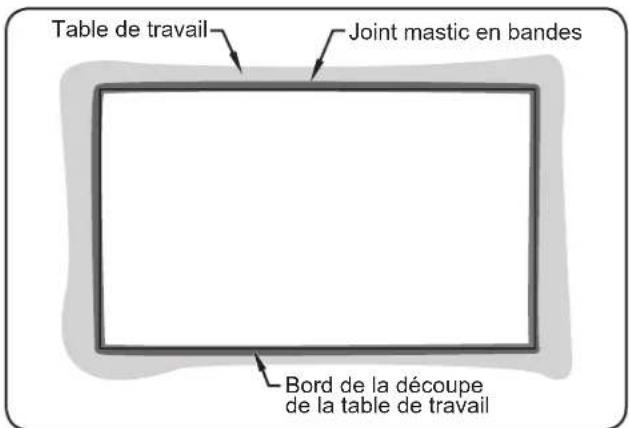

Table de travail Joint mastic en bandes Bord de la découpe de la table de travail

Installation du joint mastic en bandes

1. Placez l'appareil dans l'ouverture du comptoir.
2. À l'aide d'un tournevis, tournez les clips de fixation EZ lock de l'appareil vers l'extérieur pour fixer l'appareil en dessous de la table de travail. Faites tourner autant de pattes que nécessaire pour fixer l'unité à la table de travail.

Table de travail Clip de fixation EZ lock

Pattes du clip de fixation EZ lock

NOTA: Les clips de fixation EZ lock d'Hatco fonctionnent sur des tables de travail dont l'épaisseur maximale est de 5 mm (3/16"). Pour les tables de travail dont l'épaisseur est comprise entre 5 et 51 mm (entre 3/16" et 2"), utilisez un nombre approprié de supports de fixation selon l'épaisseur de la table de travail (HWB-MNT-REC). Consultez la section OPTIONS ET ACCESSOIRES pour obtenir des informations sur les supports de fixation.

Dimensions de découpe du comptoir

Modèle Largeur (A) Profondeur (B)
DHWBI-1	359 – 365 mm(14-1/8 – 14-3/8")	566 – 571 mm(22-1/4 – 22-1/2")
DHWBI-2	715 – 720 mm(28-1/8 – 28-3/8")	566 – 571 mm(22-1/4 – 22-1/2")
DHWBI-3	1070 – 1076 mm(42-1/8 – 42-3/8")	566 – 571 mm(22-1/4 – 22-1/2")
DHWBI-4	1426 – 1431 mm(56-1/8 – 56-3/8")	566 – 571 mm(22-1/4 – 22-1/2")
DHWBI-5	1782 – 1787 mm(70-1/8 – 70-3/8")	566 – 571 mm(22-1/4 – 22-1/2")
DHWBI-6	2137 – 2143 mm(84-1/8 – 84-3/8")	566 – 571 mm(22-1/4 – 22-1/2")

1. Coupez soigneusement et retirez l'excès de joint mastic en bandes des bords de l'unité.
2. Installez le(s) boîtier(s) de commande. Consultez la procédure « Installation du boîtier de commande à distance » de cette section.

Plan de travail B A

Dimensions de découpe du comptoir

NOTA: L'espace minimal nécessaire sous la découpe de la table de travail est de 411 mm (16-3/16") pour une installation sur des surfaces combustibles et de 348 mm (13-11/16") pour les surfaces non combustibles.

Installation d'un boîtier de commande à distance

Installez le boîtier de commande sur la partie avant de l'appareil pour vous assurer que les commandes correspondent bien aux puits concernés (la partie avant de l'appareil est le côté par lequel le conduit entre sous l'appareil). Les boîiers de commande à distance ne peuvent pas être recâblés et doivent être installés dans un endroit approprié.

Avertissement

RISQUE DE DÉCHARGE ÉLECTRIQUE: Le boîtier de commandes à distance doit être installé en position verticale sur un mur vertical. L'installation sur une surface horizontale entraîne un risque d'accumulation de liquide et d'électrocution.

NOTA: Faites appel à un électricien qualifié pour brancher les appareils à une source d'alimentation.

1. Coupez et percez les trous appropriés dans la surface de fixation. Consultez le paragraphe « Dimensions pour la découpe du boîtier de commande » ci-dessous pour obtenir les dimensions de découpe de chaque boîtier de commande.
2. La profondeur de découpe nécessaire à tous les boîtiers de commande est de 153 mm (6-1/8").
3. Assurez-vous d'avoir assez d'espace à l'intérieur de la découpe si vous devez installer un conduit sur le côté du boîtier de commande.
4. Pour les appareils avec deux boîiers de commande : la taille de découpe sera différente pour chaque boîtier (voir tableau ci-dessous).
5. Retirez le couvercle à découper du boîtier de commande.
6. Installez le boîtier de commandes dans l'ouverture prévue à cet effet, en le faisant passer par l'arrière.
7. Fixez le boîtier de commandes sur la surface de fixation à l'aide de vis (vis à tôle n° 8 fournies).
8. Branchez le boîtier d' commandes à distance intégré à une source d'alimentation appropriée. Le câblage doit être installé au moins 102 mm (4") en dessous du puits.

e Entrées défonçables spécifiques pour le câble d'alimentation électrique. Boîtier de commande

1. Appliquez un point de join en silicone approuvé par la NSF de 6 mm (1/4") là où le couvercle à découper sera en l'armoire. Référez-vous à l'illus découpe du boîtier de commat obtenir plus d'informations.
2. Replacez le couvercle sur le boîtier de commandes et fixez-le à l'aide des quatre vis de compensation. Assurez-vous que l'extrémité du couvercle est bien enfoncée dans le joint en silicone.

NOTA: Les appareils standards et approuvés par l'UL sont équipés d'un conduit flexible de 1 829 mm (72") branché au boîtier de commandes à distance.

Dimensions de la découpe du boîtier de commande

Modèle	Dimension de l'ouverture Largueur (A)	Dimensions de l'ouverture Hauteur (B)	Dimensions du pas de vis Largueur (C)	Dimensions du pas de vis Hauteur (D)
DHWBI-1	160 mm(6-5/16")	119 mm(4-3/4")	167 mm(6-9/16")	64 mm(2-1/2")
DHWBI-2	262 mm(10-5/16")	119 mm(4-3/4")	269 mm(10-9/16")	64 mm(2-1/2")
DHWBI-3	364 mm(14-5/16")	119 mm(4-3/4")	370 mm(14-9/16")	64 mm(2-1/2")
DHWBI-4	465 mm(18-5/16")	119 mm(4-3/4")	472 mm(18-9/16")	64 mm(2-1/2")
DHWBI-5	567 mm(22-5/16")	119 mm(4-3/4")	573 mm(22-9/16")	64 mm(2-1/2")
DHWBI-6	668 mm(26-5/16")	119 mm(4-3/4")	675 mm(26-9/16")	64 mm(2-1/2")

Joint en silicone 9 mm (3/8") 11 mm (7/16") A B C D

135 mm (5-5/16") 38 mm (1-1/2") Vue latérale - Boîtier de commande

Remarque importante:

Assurez-vous que l'emplacement choisi présente assez de place pour les branchements électriques au boîtier électrique. Respecter la réglementation locale en matière de plomberie et d'électricité.

Dimensions de la découpe du boîtier de commandes et du pas de vis

Généralités

Suivez les procédures suivantes pour faire fonctionner le puits chauffant sec intégré modulaire.

Avertissement

Lire tous les messages de sécurité de la section Consignes de sécurité importantes avant d'utiliser ce matériel.

RISQUE DE DÉCHARGE ÉLECTRIQUE: n'utilisez pas l'appareil pour faire fondre ou conserver de la glace. Le non-respect de cette consigne peut causer de la condensation, créer un danger électrique et causer des blessures corporelles et/ou endommager l'unité. Les dommages causés par la condensation ne sont pas couverts par la garantie.

Avis

Les graisses standard et approuvées utilisées lors de la fabrication peuvent provoquer des fumées au cours du démarrage initial pendant 30 minutes. Il s'agit d'un état temporaire. Utilisez l'appareil sans produit alimentaire jusqu'à ce que la fumée disparaisse.

Mise en marche

1. Préparez le fonctionnement du puits.
2. Placez un bac vide dans chaque puits ou couvrez chaque puits à l'aide d'un couvercle. Cette étape est recommandée afin d'accélérer le préchauffage et atteindre la température de fonctionnement.
3. Mettez le/les interrupteur(s) d'alimentation I/O (marche/arrêt) en position « I » (marche). Le témoin lumineux de chaque interrupteur s'allume lorsque l'appareil est en marche.

Attention

DANGER DE BRÛLURE : Certaines surfaces extérieures de l'appareil deviennent chaudes. Toucher ces zones de l'appareil avec précaution.

1. Tournez les boutons de contrôle de la température jusqu'à atteindre la température de la nourriture sans danger désirée.

▲ AVERTISSEMENT

Hatco n'est pas responsable de la température de service du produit alimentaire elle-même. Il incombe à l'utilisateur de s'assurer que le produit alimentaire est maintenu et servi à une température sûre.

1. Laissez l'unité préchauffer pendant environ 30 minutes.

Chauffage des aliments

Placez les bacs alimentaires appropriés contenant les aliments préchauffés dans les puits chauffants secs.

• Utilisez toujours un bac alimentaire. Ne placez pas les aliments directement dans la cuve réchauffée.
• Remuez fréquemment les aliments plus consistants afin de répartir la chaleur de manière uniforme.
• Gardez le couvercle sur les bacs afin de conserver la qualité et la température des aliments.

Arrêt

1. Placez l'interrupteur d'alimentation Interrupteurs d'alimentation I/O (marche/arrêt) en position « O » (arrêt). Le témoin lumineux de l'interrupteur s'éteindra.

NOTA : Si vous utilisez une bassine pour récupérer l'eau sous le raccord d'écoulement du trop-plein, assurez-vous qu'elle est vidée après chaque déversement pour éviter qu'elle ne déborde.

Hatico DRY HEATED WELL HATCO CORPORATION MEHAVER, WI U.S.A. www.hatcocorp.com Bouton de contrôle d

Bouton de contrôle de la températureInterrupte

Panneau de commande

Généralités

Les puits chauffants secs intégrés modulaires d'Hatco sont conçus pour une durabilité et des performances maximales avec un minimum d'entretien.

DANGER De décharge électrique:

• Éteignez l'appareil, débranchez le cordon d'alimentation et laissez refroidir avant une maintenance ou un nettoyage.
• NE PAS immerger l'appareil ni le saturer d'eau. L'appareil n'est pas étanche à l'eau. Ne pas le faire fonctionner s'il a été immergé ou saturé d'eau.
• Ne pas nettoyer l'appareil lorsqu'il est sous tension ou chaud.
• Cet appareil n'est pas étanche aux jets. Ne pas utiliser de jet sous pression pour nettoyer l'appareil.

RISQUE D'INCENDIE : N'utilisez pas de nettoyant inflammable pour nettoyer cet appareil.

Cet appareil ne contient aucune pièce réparable par l'utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au 800-558-0607 ou 414-671-6350.

Attention

N'utilisez pas de laine d'acier ou de tampon de décapage en métal pour le nettoyage. La paille de fer raye les finitions.

Utilisez uniquement des nettoyants non abrasifs et des chiffons doux. Les chiffons et nettoyants abrasifs risquent de rayer la finition de l'appareil, d'altérer son apparence et de le rendre vulnérable à l'accumulation de saleté.

L'utilisation de produits chimiques agressifs tels que l'eau de javel, les produits nettoyants contenant de la javel, ou les produits de nettoyage pour les fours sont proscrits pour nettoyer l'appareil. Les dommages causés par des produits chimiques ne sont pas couverts par la garantie.

Nettoyage quotidien

Pour préserver la finition de l'appareil et maintenir la performance, il est recommandé de nettoyer tous les jours l'appareil.

1. Mettre l'appareil hors tension et laisser refroidir l'appareil.
2. Retirez et lavez tous les bacs et tous les adaptateurs.
3. Essuyez l'intégralité de l'appareil à l'aide d'un chiffon ou d'une éponge propre et d'un détergent doux.
4. Servez-vous d'une éponge à récurer en plastique pour retirer toute particule solide de nourriture.
5. Essuyez l'intégralité de l'unité en utilisant un chiffon doux et sec.

NOTA: Si vous utilisez une bassine pour récupérer l'eau sous le raccord de drain, assurez-vous qu'elle est vidée régulièrement pour éviter qu'elle ne déborde.

Nettoyage mensuel

Pour préserver la finition du puits chauffant, effectuez les procédures de nettoyage suivantes tous les mois afin de supprimer les résidus causés par les déversements.

1. Mettez les interrupteurs d'alimentation I/O (marche/arrêt) en position « O » (arrêt) pour permettre à l'appareil de refroidir complètement.
2. Retirez et lavez tous les bacs et tous les adaptateurs.
3. Retirez les couvercles du ventilateur en retirant les deux vis Phillips, puis en retirant les deux couvercles du puits.
4. Retirez et nettoyez la pale du ventilateur en la tenant et en dévissant l'écrou papillon dans le sens des aiguilles d'une montre (l'écrou papillon est fileté-inversé).
5. Essuyez l'intégralité de l'appareil à l'aide d'un chiffon ou d'une éponge propre et d'un détergent doux.
6. Servez-vous d'une éponge à récurer en plastique pour retirer toute particule solide de nourriture.
7. Essuyez l'intégralité de l'unité en utilisant un chiffon doux et sec.
8. Replacez la pale et les couvercles du ventilateur.

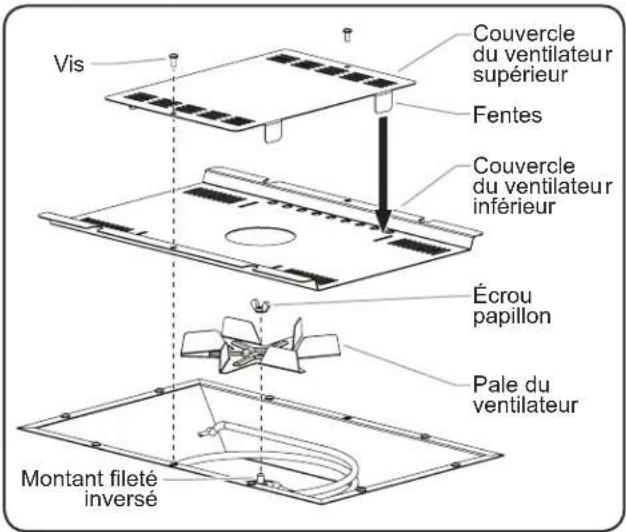

Vis Couvercle du ventilateur supérieur Fentes Couvercle du ventilateur inférieur Écrou papillon Pale du ventilateur Montant fileté inversé

Nettoyage mensuel (vue interne du puits)

▲ AVERTISSEMENT

La réparation de cet appareil doit être confiée exclusivement à du personnel qualifié. Les réparations par des personnes non qualifiées peuvent provoquer des décharges électriques et des brûlures.

▲ AVERTISSEMENT

DANGER DE DÉCHARGE ÉLECTRIQUE: Éteignez l'appareil, débranchez le cordon d'alimentation/coupez l'alimentation au niveau du coupe-circuit et laissez refroidir avant une maintenance ou un nettoyage.

Symptôme Cause	Probable Solution
Les puits chauffants secs ne sont pas assez chauds.	La commande de la température est réglée à un niveau trop faible.	Réglez la température sur un niveau plus élevé.
	L'élément chauffant ne fonctionne pas.	Contactez votre agent de maintenance agréé ou Hatco pour assistance.
	La régulation de température ne fonctionne pas correctement.	Contactez votre agent de maintenance agréé ou Hatco pour assistance.
	La puissance fournie est incorrecte.	Vérifiez que l'appareil est alimenté à la tension appropriée. Une puissance trop faible cause un chauffage inapproprié.
Les puits chauffants secs sont trop chauds.	La commande de la température est réglée à un niveau trop élevé.	Réglez la température sur un niveau plus bas.
	La régulation de température ne fonctionne pas correctement.	Contactez votre agent de maintenance agréé ou Hatco pour assistance.
	La puissance fournie est incorrecte.	Vérifiez que l'appareil est alimenté à la tension appropriée. Une puissance trop forte entraînera une surchauffe et peut endommager l'appareil.
Absence de chaleur.	L'appareil est éteint.	Mettez les interrupteurs d'alimentation I/O (marche/arrêt) en position « I » (marche).
	Le disjoncteur s'est déclenché.	Redémarrez le disjoncteur. Si le disjoncteur continue de se déclencher, contactez un agent de service agréé ou Hatco.
	La régulation de température ne fonctionne pas correctement.	Contactez votre agent de maintenance agréé ou Hatco pour assistance.
	L'élément chauffant ne fonctionne pas.	Contactez votre agent de maintenance agréé ou Hatco pour assistance.
	L'interrupteur d'alimentation I/O (marche/arrêt) ne fonctionne pas.	Contactez votre agent de maintenance agréé ou Hatco pour assistance.
Les boutons de contrôle de la température chauffent le mauvais puits.	Le boîtier de commande n'est pas installé correctement.	Installez le boîtier de commande sur la partie avant de l'unité. Contacter un réparateur agréé ou Hatco pour obtenir de l'aide.

Vous avez des questions en ce qui concerne les pannes ?

Si le problème persiste, veuillez contacter l'agence d'entretien agréée Hatco la plus proche ou Hatco pour obtenir une assistance. Pour trouver l'agence d'entretien la plus proche, rendez-vous sur le site Internet de Hatco (www. hatcocorp. com) et cliquez sur Trouver un agent d'entretien, ou contactez l'équipe d'entretien et de pièces détachées de Hatco :

Numéro de

téléphone: 800-558-0607 ou 414-671-6350

Courriel: partsandservice@hatcocorp. com

Barres de division de bacs

Les barres de support de bacs suivantes permettent de séparer les puits chauffants secs en plusieurs parties afin de disposer des bacs de différentes tailles.

HWBGM12BAR.... Barre de support de bac de 305 mm (12")

HWBGM20BAR.... Barre de support de bac de 508 mm (20")

Barre de division de bacs 305 mm (12")

Les adaptateurs de bacs suivants sont disponibles pour permettre à des puits chauffants rectangulaires de contenir des bacs ronds.

HWB-2-7Q...... Adaptateur pour que les séries de puits chauffants DHWBI puissent accueillir deux bacs ronds de 7 litres (7 quarts).

HWB-3-4Q...... Adaptateur pour que les séries de puits chauffants DHWBI puissent accueillir trois bacs ronds de 4 litres (4 quarts).

Bac rond de 7 litres Adaptateurs de bacs

Bac rond de 4 litres Adaptateurs de bacs Adaptateurs de bacs

Grilles

Des grilles en acier inoxydable ou nickelées sont disponibles en différentes tailles.

GRILLE (1/4)SS.... Grille en acier inoxydable petite taille (1/4): 216 l x 114 p mm (8-1/2" x 4-1/2")

GRILLE (1/2)SS.... Grille en acier inoxydable taille moyenne (1/2) : 259 l x 194 p mm (10-3/16" x 7-5/8")

GRILLE SS...... Grille en acier inoxydable grande taille : 257 l x 457 p mm (10-1/8" x 18")

GRILLE (1/2)...... Grille nickelée de taille moyenne (1/2) : 259 l x 194 p mm (10-3/16" x 7-5/8")

GRILLE.... Grille nickelée grande taille : 257 l x 457 p mm (10-1/8" x 18")

Grille grande taille Grille (1/4) Grille de taille moyenne (1/2)

Grilles

Cadre grande dimension

Un cadre grande dimension est disponible, en option, pour tous les modèles. Les modèles disposant d'un cadre grande dimension comportent les mêmes dimensions qu'un puits réfrigéré Hatco.

Câble d'alimentation et prise

Un câble d'alimentation et une prise sont fournis de série pour les modèles avec configuration électrique monophasée. Suivez la procédure suivante pour installer la commande.

1. Consultez la procédure « Installation du boîtier de commandes à distance » dans la section INSTALLATION.
2. Branchez l'appareil à une prise correctement reliée à la terre et possédant le voltage, la dimension et la configuration adéquats. Consultez la section CARACTÉRISTIQUES pour plus de détails.

Bacs alimentaires

Des bacs en acier inoxydable sont disponibles en différentes tailles.

ST BAC 1/3...... Bac en acier inoxydable petite taille (1/3): (largeur x profondeur x hauteur) 324 x 175 x 64 mm (2-3 /4" x 6-7/8" x 2-1/2")

ST BAC 1/2...... Bac en acier inoxydable taille moyenne (1/2) : (largeur x profondeur x hauteur) 324 x 264 x 64 mm (12-3/4" x 10-3/8" x 2-1/2")

ST BAC 2...... Bac en acier inoxydable grande taille, 2-1/2" (64 mm) de profondeur : (largeur x profondeur x hauteur) 324 x 527 x 64 mm (12-3/4" x 20-3/4" x 2-1/2")

ST BAC 4...... Bac en acier inoxydable grande taille, 4" (102 mm) de profondeur : (largeur x profondeur x hauteur) 324 x 527 x 102 mm (12-3/4" x 20-3/4" x 4")

BAC 4QT...... Bac rond 4 litres (4 quarts) : 171 mm dia. x 203 mm (6-3/4" dia. x 8")

BAC 7QT...... Bac rond 7 litres (7 quarts) : 221 mm dia. x 203 mm (8-11/16" dia. x 8")

Couvercle

4QT-1.... Couvercle rond et cranté de 4 litres (4 quarts)

Couvercle

7QT-1.... Couvercle rond et cranté de 7 litres (7 quarts)

Couvercle-

4QT.... Couvercle rond, pivotant et cranté de 4 litres (4 quarts)

Couvercle-

7QT.... Couvercle rond, pivotant et cranté de 7 litres (7 quarts)

Bac grande format de 64 mm (2-1/2") de profondeur

Bacs format 1/2Bacs fo

Bac grande format de 102 mm (4") de profondeur

Bac rond de 4 litres

Bac rond de 7 litres

Bac 4 litres, couvercle cranté

Bac 7 litres, couvercle cranté

Bac 4 litres, pivotant cranté

Bac 7 litres, pivotant cranté Bacs alimentaires en acier inoxydable

Hwb-mnt-rec

Supports de fixation (8) pour installer des puits chauffants secs sur des tables de travail non combustibles dont l'épaisseur est de 5-52 mm (3/16"-2").

Serrez l'écrou contre la face antérieure de la table de travail. Support d'adaptation Écrou (fourni avec le support) Fixez le support dans la fente de la patte du clip de fixation EZ lock.

Support d'adaptation pour tables de travail épaisses

Hatco garantit que les produits qu'il fabrique (les « Produits ») sont exempts de défauts de matériel et de fabrication, dans des conditions normales d'utilisation et de maintenance, pour une période d'un (1) an à partir de la date d'achat à condition que l'appareil soit installé et entretenu conformément aux instructions écrites de Hatco ou 18 mois après la date de l'expédition par Hatco. L'acheteur doit prouver la date d'achat du Produit par l'enregistrement de ce dernier auprès de Hatco ou par d'autres moyens satisfaisants pour Hatco, à sa seule discrétion.

Hatco garantit que les composants du Produit suivants sont exempts de défauts de matériel et de fabrication à partir de la date d'achat (sous réserve des conditions précédentes) pour la ou les périodes de temps et en fonction des conditions listées ci-dessous :

a) Garantie d'un (1) an pour les pièces et la main-d'œuvre PLUS un (1) an supplémentaire pour les pièces uniquement : Éléments du grille-pain à convoyeur (enveloppe métallique) Éléments des tiroirs chauffants (enveloppe métallique) Tiroirs, roues et glissières des tiroirs chauffants Éléments des rampes chauffantes (enveloppe métallique) Éléments des vitrines chauffantes (enveloppe métallique, air chauffant) Éléments des armoires de stockage (enveloppe métallique, air chauffant) Éléments des compartiments chauffants — série HW et HWB (enveloppe métallique)

b) Garantie de deux (2) ans pour les pièces et la main-d'œuvre :

Gammes à induction

c) Garantie d'un (1) an pour les pièces et la main-d'œuvre PLUS quatre (4) ans pour les pièces uniquement :

Cuves 3CS et FR

d) Garantie d'un (1) an pour les pièces et la main-d'œuvre PLUS neuf (9) ans pour les pièces uniquement :

Cuves des appareils de chauffage d'appoint électriques

Cuves des appareils de chauffage d'appoint à gaz

e) Garantie de quatre-vingt-dix (90) jours pour les pièces uniquement :

Pièces de rechange

LES GARANTIES PRÉCÉDENTES SONT EXCLUSIVES ET REMPLACENT TOUTES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, COMPRENANT, MAIS NE SE LIMITANT PAS, À TOUTES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU DE FINALITÉ PARTICULIÈRE OU TOUS BREVETS OU TOUTES AUTRES ATTEINTES AUX DROITS DE LA PROPRIÉTÉ INTELLECTUELLE. Sans restreindre la portée générale des énoncés précédents, CES GARANTIES NE COUVRENT PAS LES ÉLÉMENTS SUIVANTS : ampoules d'éclairage à incandescence enduites, lumières fluorescentes, ampoules de lampes chauffantes, ampoules d'éclairage à halogène enduites, ampoules de lampes chauffantes au xénon, tubes d'éclairage DEL, composants en verre et fusibles; défaut de produit dans la cuve d'un appareil de chauffage d'appoint, dans un échangeur de chaleur à tubes à ailettes ou tout autre équipement de chauffage d'eau causé par la calcification, l'accumulation de sédiments, la réaction d'un produit chimique ou le gel; ou une mauvaise utilisation, une manipulation ou une mauvaise application, une installation inappropriée du Produit ou l'utilisation d'une tension inappropriée.

2. Limites des recours et des dommages

La responsabilité de Hatco et la seule voie de recours de l'Acheteur prévues par les présentes seront limitées exclusivement, au gré de Hatco, à la réparation ou au remplacement à l'aide de pièces ou de Produits nouveaux ou remis à neuf par Hatco ou un centre de réparation agréé par Hatco (sauf si l'Acheteur se situe hors des États-Unis, du Canada, du Royaume-Uni ou de l'Australie, auquel cas la responsabilité de Hatco et la seule voie de recours de l'Acheteur seront limitées exclusivement au remplacement des pièces concernées par la garantie) à l'égard de toute revendication effectuée dans les délais de garantie applicables mentionnés ci-dessus. Hatco se réserve le droit d'accepter ou de rejeter toute réclamation en partie ou dans son intégralité. Dans le cadre de cette Garantie limitée, « remis à neuf » signifie une pièce ou un Produit dont les caractéristiques techniques d'origine ont été restaurées par Hatco ou un centre de réparation agréé par Hatco. Hatco n'acceptera aucun retour de Produits sans qu'il n'ait auparavant donné son accord écrit, et tous ces retours approuvés doivent être effectués aux seuls frais de l'Acheteur. HATCO NE SERA PAS TENU RESPONSABLE, DANS AUCUNE CIRCONSTANCE, DES DOMMAGES CONSÉCUTIFS OU INDIRECTS, COMPRENANT, MAIS NE SE LIMITANT PAS, AUX COÛTS DE MAIN-D'ŒUVRE OU PERTES DE PROFITS DUS À UNE UTILISATION OU À UNE IMPOSSIBILITÉ D'UTILISER LES PRODUITS OU DUS AU FAIT QUE LES PRODUITS ONT ÉTÉ INTÉGRÉS DANS OU QU'ILS SONT DEVENUS UN COMPOSANT DE TOUT AUTRE PRODUIT OU BIEN.

Alabama

Jones McLeod Appl. Svc. Birmingham 205-251-0159

Arizona

Service Solutions Group Phoenix 602-234-2443

Enregistrez votre appareil en ligne

Lisez la section INFORMATIONS IMPORTANTES POUR LE PROPRIETAIRE pour plus d'informations.
