DWE500 - Lave-vaisselle BRANDT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DWE500 BRANDT au format PDF.
| Type de produit | Lave-vaisselle |
| Marque | BRANDT |
| Modèle | DWE500 |
| Capacité | 14 couverts (162 pièces selon norme DIN 44990) |
| Tension d'alimentation | 220-240 V / 10 A |
| Pression d'eau | 1 - 10 bars |
| Hauteur d'évacuation | 0,60 à 1,00 m |
| Programmes de lavage | Auto, 60°C, BIO 55°C, Intensif 70°C, Fragile 40°C, Trempage, ECO 50°C |
| Options de lavage | Demi-charge, Rapide, Spécial casserole, Séchage condenseur |
| Systèmes de sécurité | Anti-débordement, anti-fuite, sécurité totale (coupure au robinet) |
| Adoucisseur d'eau | Réglable sur 6 plages (0 à 5) selon la dureté de l'eau |
| Distributeur de produit de rinçage | Réglable (positions 1 à 3) |
| Filtres | Microfiltre autonettoyant, filtre principal, piège à déchets amovible |
| Panier supérieur réglable en hauteur | Oui, 2 positions (haute et basse) |
| Dimensions (L x H x P) approximatives | 60 x 85 x 60 cm |
| Poids net approximatif | 50 kg |
| Type d'installation | Pose libre ou encastrable avec kit d'encastrement |
| Consommation électrique (cycle Auto) | 1,20 à 1,65 kWh selon charge |
| Consommation d'eau (cycle Auto) | 13 à 21 L selon charge |
| Entretien recommandé | Nettoyer le piège à déchets régulièrement ; une à deux fois par an, cycle intensif à vide avec produit spécial |
FOIRE AUX QUESTIONS - DWE500 BRANDT
Questions des utilisateurs sur DWE500 BRANDT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice DWE500 - BRANDT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DWE500 de la marque BRANDT.
MODE D'EMPLOI DWE500 BRANDT
| Page | |
| Conseils de sécurité | 3 |
| Installation | 4 |
| Adoucissement de l'eau | 5 |
| Introduction du produit de rinçage | 6 |
| Chargement du lave-vaisselle | 6 - |
| Introduction du produit de lavage | 8 |
| La programmation | 8 |
| Choix des programmes | 9 |
| Mise en service | 10 |
| Caracteristicques techniques | 11 |
| Possibilité d'encastrement appliceil pose libre | 11 |
| Instructions de nettoyage et d'entretien | 12 |
| Indications pour laboratoire d'essais | 12 |
| Remèdes en cas de pannes | 13 |
Présentation de votre lave-vaisselle Fig. 1
Conseils de sécurité
Veuillez lire avec attention les informations sur cette notice explicative. Elle vous donne les indications nécessaires pour la sécurité, l'installation, l'utilisation et les garanties de l'appareil. Nous vous conseillons de conserver cette notice et de la transmettre en cas de vente au nouveau propriétaire de cette machine.
Nous dégageons toutes responsabilités en cas de non-respect des indications ci-dessous :
- Prière d'éliminer l'emballage de manière adaptée et conforme aux normes de la loi pour la protection de l'environnement.
- Dans le cas où l'appareil est visiblement endommagé, ne le branchez pas, mais contactez votre fournisseur.
- L'emplacement doit être hors gel. En cas de gel, il est possible que les parties hydrauliques soient endommagées.
- Les tuyaux d'alimentation et d'évacuation doivent être branchés conformément à la notice. Des branchements incorrects peuvent entraîner des dommages.
- Afin d'assurer une bonne stabilité, les appareils encastrables doivent être installés sous un plan de travail continu fixe aux meubles voisins.
- Il est déconseilé de monter ou de s'appuyer sur la porte ouverte du lave-vaiselle. L'appareil peut basculer ou être endommagé.
- La machine a pour fonction le lavage de la vaisselle et ne doit pas être utilisée pour d'autres usages.
- Pour l'entretien de votre lave-vaisse, l'utilisation de solvants est fortement déconseillée.
- Veuillez stocker les produits pour lavevaisselle ainsi que les autres produits de nettoyage hors de la portée des enfants. Ces produits ont, s'ils sont avalés, un effet corrosif pour la bouche et le pharynx.
- Dans le cas d'un mauvais fonctionnement de l'appareil suite à d'autres causes que celles mentionnées sur cette notice, débranchez l'appareil (retirez la prise) ou coupez le circuit concerné et prenez contact avec notre service après-vente.
- L'appareil répond aux consignes de sécurité en vigueur. Les réparations éventuelles doivent être effectuées par des personnes qualifiées. Les réparations ou changements non conformes peuvent entraîner des dangers pour l'utilisateur. Dans le cas d'un remplacement, n'utilise que des pièces d'origine.
- Les appareils hors service doivent être apportés au centre de recyclage le plus proche. Détruisez le système de fermeture de porte afin que celle-ci ne ferme plus (des enfants peuvent s'enfermer en jouant à l'intérieur de l'appareil - risque d'étouffement). Coupez le câble d'alimentation électrique après avoir enlevé la fiche de la prise de courant.
- Il est fortement conseillé de mettre l'appareil hors tension après usage et de fermer le robinet d'arrivée d'eau.
- Ne laissez pas les enfants jouer avec la machine ou manipuler celle-ci.
- L'eau à l'intérieur du lave-vaisselle n'est pas potable.
- Pendant le fonctionnement de la machine, ne pas ouvrir la porte au risque de provoquer des fuites importantes de vapeur ou des projections d'eau.
Modèle pose libre :
Vous pouvez utiliser le plateau supérieur comme plan de travail. Il est déconseilé de placer votre lave-vaiselle trop près d'une source de chaleur, la cornière d'entourage du plateau risquerait d'être déterminée.

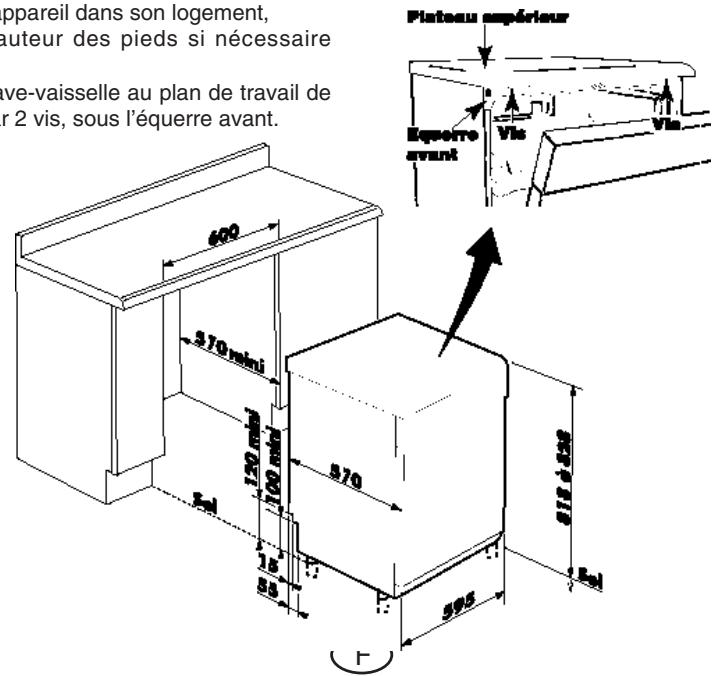

Il est possible d'encastrer l'appareil. Dans ce cas, reportez-vous à la page 11.
Mise à niveau : réglage des pieds (fig. 4)
Veillez à ce que le lave-vaisse soit bien d'aplomb et bien stable. Les quatre pieds sont régibles, ajustez-les si nécessaire à l'aide d'une clé ou d'un tournevis. Un mauvais réglage des pieds peut dérégler la porte et rend l'appareil bancal.
IMPORTANT: Ne raccorder le lave-vaiselle au courant et au réseau de distribution qu'après l'installation définitive.
Au cas où l'installation de votre lave-vaisselle se fait sur un sol moqueté, veillez à régler les patins afin de laisser un espace d'aération sous l'appareil.
Bavette d'insonorisation (fig. 15)
Pour une insonorisation optimale, veillez à ce que la bavette livrée avec l'appareil soit correctement installée :
La hauteur des pieds étant réglée,
Basculez légèrement le lave-vaisselle sur l'arrière afin de clipper la bavette d'insonorisation sur le bas de plinthe et s'assurer du bon clippage en trois points (extrémités et centre), -Ajustez la hauteur de la bavette en découpant manuellement une ou plusieurs lanières, après avoir entaillé l'extrémité avec une paire de ciseaux. La bavette doit être en contact avec le sol.
Raccordement à l'eau (fig.2)
Sauf indication contraire marquée sur le tuyau d'origine, ne raccordez jamais votre lave-vaissette sur une alimentation eau chaude. Utilisez le tuyau d'alimentation fourni avec l'appareil. N'oubliez pas de placer dans l'embout, côté robinet, le joint prévu à cet effet. La pression d'eau peut varier entre 1 et 10 bars. Dans le cas d'une pression élevée, veillez prévoir un régulateur de pression. Votre Service des Eaux vous donnera les renseignements nécessaires.
Protection contre les dégâts des eaux
Votre appareil est équipé de systèmes qui vous mettent à l'abri de toute inondation.
- La sécurité anti-débordement. Ce système active automatiquement la pompe de vidange si le niveau d'eau dans la cuve atteint une hauteur anormale.
- La sécurité anti-fuite. Ce système interrompt l'alimentation d'eau si une fuite est détectée sous l'appareil.
- La sécurité totale. Ce conduit d'alimentation est équipé d'un mécanisme qui interrupt l'alimentation d'eau directement au robinet en cas de fuites.
Si l'un de ces dispositifs se déclenche, appelez le service après-vente pour remettre en état l'appareil.
Évacuation des eaux usées (fig. 3)
Raccordez le tuyau de vidange
A Soit sur un siphon ventilé. Le tuyau de vidange doit être libre dans le siphon et ne pas être enfoncé de plus de 20 cm. B Soit sur le siphon de l'évier. Attention n'oubliez pas de retirer l'obturateur du siphon. C Soit directement sur l'évier.
Veillez à bien maintenir le tuyau de vidange au moyen d'un lien afin d'éviter toute inondation. Dans tous les cas, l'extrémité du tuyau doit être à une hauteur entre 60 cm et 1 m.
Evitez de plier le tuyau lors de l'installation.
Branchement électrique
Le branchement électrique doit être effectué en utilisant une prise de courant avec mise à la terre*. Dans le cas d'un branchement direct, les bornes de l'interrupteur principal doivent avoir un écart d'au moins 3 mm.
Remplacement du cordon d'alimentation : Pour toute sécurité, cette operation doit impérativement être effectuée par le service après vente du fabricant ou une personne habilitée de qualifications similaires afin d'éviter un danger.
L'installation doit être telle que la prise de courant doit rester accessible. Il ne doit pas être fait usage de rallonge électrique ou de prise multiple pour le raccordement à la prise de courant.
- Nous ne pouvons pas être tenus responsables pour tout incident causé par une mauvaise mise à la terre de l'appareil.
Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concerné ainsi qu'aux prescriptions supplémentaires de la Compagnie d'Electricité. L'agrément ainsi que le modèle de la machine sont marqués sur l'étiquette collée sur le côté gauche de la porte. L'appareil doit être à l'arrêt au moment du branchement sur le circuit électrique.
Réglage de l'adoucisseur sur le tableau de commande
Le réglage de l'adoucisseur doit être effectué correctement pour optimiser la consommation de sel et pour obtenir un résultat de lavage idéal. Pour cela :
- Vérifiez auprès de votre Service des Eaux local la teneur en calcaire de votre eau.
- Réglez l'adoucisseur en suivant les instructions à l'aide du tableau ci-dessous.
| Numéro de plage de durété de l'eau | Teneur en calcaire de votre réseau d'alimentation en eau | ® | Nbre de lavages entre 2 rempissages (environ) |
| 0 | 0 à 10° F | NON | — |
| 1 | 10 à 25° F | OUI | 120 |
| 2 | 25 à 35° F | OUI | 50 |
| 3 | 35 à 45° F | OUI | 30 |
| 4 | 45 à 70° F | OUI | 20 |
| 5 | 70° F | OUI | 15 |
Votre appareil est réglé d'origine pour une durée d'eau moyenne de 10 à F : plage de durées 1.
En maintenant la touche "SECHAGE CONDENSEUR" enfoncée, appuyez sur la touche "START". Le numéro de plage de durée est alors indiqué sur l'afficheur.
Pour changer de plage, appuyez sur la touche "START" tout en maintenant la touche "SECHAGE CONDENSEUR" enfoncée.
Ce système de réglage permet à votre appareil de faire des économies d'eau lors de la régénération.
- Pour les eaux >70^ F (plage de dureté 5), consultez votre revendeur.
En cas de déménagement ou après une modification de l'alimentation en eau de votre appareil, ajustez la durée de l'eau. Renseignez-vous auprès du Service des Eaux local.
Remplissage du réservoir à sel régénérant (fig. 5)
Le remplissage en sel est indispensable pour régénérer les résines qui adoucissent l'eau en la
débarrassant de son calcaire, sauf si l'eau du réseau est suffisamment douce (voir "réglage de l'adoucisseur").
Cette opération de remplissage doit s'effectuer juste avant de lancer un programme.
1 - Dévissez et enlevez le bouchon du réservoir à sel. 2 - A l'aide de l'entonnoir fourni, replissez le réservoir avec du sel régénérant spécialement concu pour lave-vaisse. 3 - La première fois, complétez avec de l'eau.
Révissez bien à fond le bouchon du réservoir à sel.
Important: Dans le cas où le réglage de l'adoucisseur ne nécessite pas de sel régénérant (plage de durée 0), il est tout de même impératif de remplir le réservoir à sel avec de l'eau lors de la mise en service.
Ne jamais verser de détergent dans ce réservoir, vous détruirez l'adoucisseur.
N'utilisez que du sel de régénération "special lave-vaisselle". Ne pas employer de sel de table, sel de cuisine ou autres. Ces sels peuvent contenir des éléments non solubles et annuler la fonction de l'adoucisseur.
Réprécage du niveau de sel régénérant
Un voyant lumineux situé sur le bandeau de commande vous indique qu'il faut rajouter du sel régénérant.
Le produit de rinçage est nécessaire car il permet d'éviter les traces de gouttes sur la vaisselle et favorise le séchage.
IMPORTANT! Utiliser seulement des produits prévus pour lave-vaisse et NON des produits lessiviels destinés au lavage à la main !
Remplissage et réglage du distributeur de produit de rinçage (fig. 6-7)
Afin de remplir le compartiment, mettez la porte dans la position horizontale et dévissez, dans le sens des aiguilles d'une montre, le bouchon se trouvant sur la porte.
Remplissez jusqu'à affleurer le haut du levier de réglage.
En cas de débordement de produit lors du remplissage, épongez l'excès pour éviter la formation de mousse. Vous pouvez si besoin, après quelques cycles en cas de traces ou de mauvais séchage, ajuster le réglage au moyen du sélecteur :
Eau douce : repère 1 pour diminuer le dosage,
Eau dure: repère 3 pour l'augmenter.
Réprécharge du niveau de produit de renchéissement
Un voyant lumineux situé sur le bandeau de commande vous indique, lorsque la porte est entrouverte, qu'il faut rajouter du produit de rinçage.
Chargement du lave-vaisse
Pour obtenir un bon résultat de lavage, prenez soin, avant de charger la vaisselle, de la débarrasser des résidus alimentaires importants. Tous les restes brûlés ou attachés doivent être préalablement éliminés.
Votre lave-vaisse dispose de deux paniers pour 14 couverts (162 pièces) (fig. 10-11-13) selon la norme DIN 44990. Toujours orienter l'intérieur de la vaisselle vers le bas. Veillez à ce qu'aucune pièce n'en cache une autre et qu'il n'y ait aucune obstruction pour l'aspersion. Vérifiez après chargement la libre rotation des bras d'aspersion. Aucune pièce ne doit dépasser des paniers.
Panier inférieur (fig. 8 - 9 - 10)
Disposez la vaisselle de façon à ce que l'eau puisse circuler librement et asperger tous les ustensiles.
(Evitez assiettes accollées, superposition).
Ce panier est destiné plus particulièrement à recevoir : les assiettes, les couverts, les plats, les poêles, les casseroles.
Placez les plats, les poêles de grand diamètre sur les côtés.
Évitez d'intercaler les assiettes plates et creuses.
Disposez de préférence à la suite les assiettes de même forme. Placez les assiettes creuses à l'arrière, dans la zone des picots hauts.
Assurez-vous qu'aucun objet ne gêne la rotation des bras de lavage (queue de casserole, couverts ou plat trop grand).
Les clayettes rabattables du panier inférieur (fig. 9B) facilitent le rangement des grands récipients.
Les paniers à couverts sont coulissants et peuvent être disposés à n'importe quel endroit du panier inférieur, vous offrant ainsi la facilité d'effectuer des chargements divers en fonction des pièces de vaisselle.
Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné.
Pour un lavage optimum, vous pouvez utiliser ces grilles de séparation.
Les couverts (fig. 13)
- Orientez-les le manche vers le bas.
- Séparez l'argenterie des autres métaux en utilisant la grille de séparation.
- Utilisez de préférence une grille de séparation pour ranger les petites cuillères.
Note importante : Pour des raisons de sécurité, nous recommandons de disposer les couteaux de table à bouts pointus la pointe en bas dans les paniers à couverts.
Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur.
Panier supérieur (fig. 11 - 12)
Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc. Rangez vos verres de façon à limiter les points de contact. Orientez le creux des verres, des tasses, des bols vers le bas. Rangez la vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols).
Utilisez la barre de maintien réglable en hauteur et en profondeur pour les grands verres ou les verres à pied.
Vous pouvez ranger également tasses, louches etc... sur la clayette.
Le panier vous offre la possibilité de disposer d'un espace multi-usage avec les clayettes rabattables, permettant ainsi d'effectuer un chargement varié. (fig. 12B)
Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier charge.
1 Réglage en position HAUTE :
Soulevez lentement le panier jusqu'à entendre le premier clic de chaque côté.

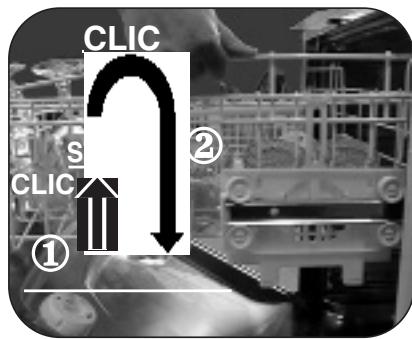

② Réglage en position BASSE :
Soulevez le panier à fond des deux côtés (clic) et raccompagnez-le ensuite vers le bas.
Assurez-vous que le réglage des deux glissières est bien à la même hauteur.
Lavage économique et écologique
Ne prélavez pas votre vaisselle à la main.
Exploitez pleinement les capacités de votre lave-vaisselle. Le lavage sera économique et écologique.
Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissures.
Évitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans cette notice (pages 5 et 6) ainsi que les indications mentionnées sur les emballages de produits.
Assurez-vous du bon réglage de l'adoucisseur d'eau (voir page 5).
Pour le lavage en machine :
- Les planches à découverts en bois,
- Les ustensiles en plastique non résistant à la chaleur,
- Les objets en étain et en cuivre, -La vaisselle et les couverts collés,
- Les ustensiles en acier oxydable,
- Les couverts avec manches en bois, en corne ou en nacre.
- Porcelaine antique ou peinte à la main.
Lors d'achat de vaisselle, verres, couverts,
Introduction du produit de lavage
Pour faciliter le chargement de la lessive, le distributeur à produits de lavage est situé en face avant du panier supérieur. Ce qui vous permet de mettre la lessive sans vous baisser ni ouvrir complètement la porte.
Utilisez des produits de lavage spécifiques conçus pour lave-vaisselle. Reportez-vous aux indications du fabricant figurant sur l'emballage ainsi qu'aux conseils d'utilisation ci-dessous.
pastille
Ce distributeur vous offre le choix d'utilisation de pastille ou lessives poudre et liquide.
Avant de lancer un programme de lavage :
- Disposez la pastille dans le compartiment extérieur. L'utilisation des pastilles est plus particulièrement recommandée pour le programme 2 BIO 55°C et pour un chargement complet de vaisselle.
- Tirez le distributeur pour approvisionner en lessive poudre ou liquide et replissez jusqu'au repère min. pour une vaisselle peu sale, repère max. pour une vaisselle sale.
Fermez le distributeur.
TRÈS IMPORTANT : Conservez tous ces produits hors de portée des enfants et à l'abri de l'humidité.
La programmation
① TOUCHE “MARCHE/ARRET” ①: Appuyez sur cette touche pour mettre l'appareil sous tension. ② BOUTON DE PROGRAMMES : Tournez ce bouton pour choisir votre programme. ③ TOUCHES D'OPTIONS: Appuyez sur l'une ou l'autre touche si besoin. ④ TOUCHE “DéPART” ① : Appuyez sur cette touche. Le programme commence. ⑤ VOYANTS INDICATEURS: Manque de produits: Si présent, ⑥ Produit de rinceage. AFFICHEUR : Il indique le temps de programme, le temps de départ différé, le réglage de la durée de l'eau. ⑧ TOUCHE DEPART DIFFERÉ : Appuyez sur cette touche pour décaler le départ du programme.
1-Lavage 60°C
Recommandé pour une vaisselle sale avec une quantité normale de résidus desséchés et adhérents : vaisselle de tous les jours.
Ce programme est particulièrement adapté à la lessive "poudre ou liquide".
2-Lavage BIO 55°C
Recommandé pour une vaisselle sale avec une quantité normale de résidus desséchés et adhérents : vaisselle de tous les jours.
Ce programme est particulièrement adapté à la lessive "pastille".
3 - LAVAGE intensif 70 °C
Recommandé pour une vaisselle très sale avec une grande quantité de résidus desséchés et adhérents : graisse, sauce, salissures cuites, friture, gratin.... Vaisselle de tous les jours et vaisselle de cuisson.
4-Lavage fragile 40°C
Recommandé pour une vaisselle fragile et peu sale avec une très faible quantité de résidus peu adhérents : verres, porcelaine sensible aux hautes températures.
5-TREMPAGE
Ce cycle très court, sans utilisation de détergent, permet de réhumidifier la vaisselle en attente du lavage si celui-ci n'a lieu que le lendemain ou le surlendemain.
Recommandé pour une vaisselle peu sale, non grasse avec une faible quantité de résidus peu adhérents : service à café, à desserts ou vaisselle de tous les jours.
L'autoprogramme
Ce programme standard est adapté à tous les types de vaisselle. Le fait de le sélectionner annule tout autre programme ou option.
L'Autoprogramme déclenche le système de détection de salissures de l'eau. Ce système vous garantit un résultat de lavage optimum associé à la capacité de programmation.
Touche option lavage "demi-charge" 1/2
Recommandé pour 6 couverts peu sales.
Cette option adapte la consommation d'eau à une charge de vaisselle réduite.
Touche option lavage "RAPIDE
Recommandé pour une vaisselle peu sale, non grasse ou composée de pièces fragiles. Cette option diminue la température de lavage (sauf sur programme "Fragile 40°C") ainsi que la durée du cycle.
Touche option lavage "special casserole
Option adaptée au programme Intensif. Un prélavage chaud et un lavage accentués sur le panier inférieur sont adaptés pour les casseroles, plats ou faitouts placés dans ce panier.
Touche option "SECHAGE CONDENSEUR
Pour parfaire le séchage des différentes pièces de vaisselle, votre appareil est doté d'un système de séchage à condenseur.
Après le dernier rinçage chaud, la vapeur se condense sur les parois du lave-vaiselle où une zone froide est créée par un rideau d'eau fraîche. Dès l'arrêt de l'appareil, votre vaisselle sera parfaitement sèche à l'ouverture de la porte. (Informations énergétiques, page 11)
(Informations énergétiques, page 11)
- Ouvrez la porte et chargez le lave-vaisselle (vérifiez que la vaisselle ne bloque pas les bras d'aspersion).
- Introduisez le produit de lavage dans le distributeur. Fermez la porte du lave-vaisselle.
Sélection de l'autoprogramme
À la mise sous tension, ce programme est automatiquement sélectionné, le voyant "Autoprogramme" est allumé et le reste jusqu'à la fin du cycle.
La durée du programme apparait sur l'afficheur s'il n'y a pas de départ différé sélectionné.
Le choix de ce programme annule toute autre sélection de programme ou d'option lavage.
La sélection de ce programme automatique reste mémorisée à la fin du cycle.
Sélection d'un programme autre que l'autoprogramme
Après avoir mis l'appareil sous tension, positionnez le bouton de programme sur la position.
La durée du programme choisi apparaît sur l'afficheur s'il n'y a pas de départ différé sélectionné.
Sélection d'une option
Appuyez sur la touche d'option. Le voyant associé à cette touche s'allume et s'éteint à la fin du programme. L'option "Séchage condenseur" reste mémorisée à la fin du programme.
Pour annuler une option, appuyez de nouveau sur la touche, le voyant s'éteint. Vous pouvez alors, si besoin, sélectionner une nouvelle option.
Sélection d'un départ différé
Après avoir sélectionné un programme, appuyez sur la touche "Départ différé". Un temps de décalage d'une heure apparaît alors sur l'afficheur. À chaque nouvel appui sur cette touche, le temps est augmenté d'une heure jusqu'à 9 heures maximum.
Le fait d'appuyer sur la touche après un décalage de 9 heures vous affiche à nouveau la durée du programme (départ immédiat).
Le démarrage du programme après une sélection de départ différé n'est effectif que lorsque vous avez validé en appuyant sur la touche "Start".
Départ d'un programme
Appuyez sur la touche "Start". Le programme commence. Si un départ différé a été sélectionné le voyant "Départ différé" s'allume sinon le voyant "temps restant" s'allume.
Déroulement d'un programme
L'évolut "Temps restant" s'allume et l'afficheur vous indique alors la durée en minutes jusqu'à la fin du programme.
Fin d'un programme
Le voyant “Temps restant” s'éteint et l'afficheur indique "00" jusqu'à l'ouverture de la porte. Une fois la porte ouverte, l'afficheur indique de nouveau la durée du programme sélectionné précédemment.
Annulation d'un programme en cours
Appuyez sur la touche "Start" pendant 3 secondes consécutives. Tous les voyants s'éteignent et l'afficheur indique "00" jusqu'à une nouvelle sélection de programme.
Les voyageants indicateurs de manque de produits
Ces voyants s'éclairent lorsque l'appareil est sous tension.
sel : Il s'éclaire lorsqu'il faut ajouter du sel. Après un replissage de sel régénérant, il peut rester allumé jusqu'à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le replissage n'est pas complet - voir remplissage page 5). Par exemple lors de la mise en service avec l'échantillon.
Nota : Dans le cas d'une eau particulièrement douce et ne nécessitant pas l'utilisation de sel régénérant, ce voyant reste éclairé.
produit de rinceage : Il s'éteint lorsqu'il faut ajouter du produit de rinceage (voir remplissage page 6).
Caractéristiques techniques
Tension : 220-240V - Fusibles : 10 A
Capacité 14 couverts
Pression d'eau 1-10 bar
Hauteur de l'évacuation par pompe 0,60 à 1,00 m Votre lave-vaisse est conforme aux directives européennes 73/23/CEE (directive basse tension), 89/336/CEE (compatibilité électromagnétique) modifiées par la directive 93/68/CEE.
| Eau | Electricité* | |
| AUTOPROGRAMME | 13L./21 L. | 1,20-1,65 kWh |
| 1 - 60 °C | 13L./16 L. | 1,45 kWh |
| 1 - 60 °C + OPTION "RAPIDE" | 13L./14 L. | 0,90 kWh |
| 2 - 55 °C BIO | 13L./16 L. | 1,28 kWh |
| 3 - 70 °C INTENSIVE | 18L./21 L. | 1,65 kWh |
| 4 - 40 °C | 13L./16 L. | 1,10 kWh |
| 5 - Trempage | 5L. | 0,10 kWh |
| 6 - 50 °C ECO | 13L./16 L | 1,23 kWh |
Durée : Les valeurs affichées sur votre appareil sont données à titre indicatif et correspondent à un temps maximum. Le temps restant est ajusté en cours de cycle selon le chargement de vaisseau et l'environnement.
- Suivant séchage.
Ces valeurs se réfèrent à des conditions normales d'utilisation. Elles peuvent varier en fonction de la charge, de la température, de la durée de l'eau ou de la tension d'alimentation.
Possibilité d'encastrement
Si vous encastrez l'appareil sous un plan de travail existant, vous devrez obligatoirement le fixer par l'équerre avant à un plan de travail fixe. Dans ce cas :
-démontez le plateau supérieur en dévissant les 2 vis situées sous le rebord du plateau supérieur. - encastrez l'appareil dans son logement, - réglez la hauteur des pieds si nécessaire (fig. 4) - fixez le lave-vaiselle au plan de travail de la cuisine par 2 vis, sous l'équerre avant.
Si vous plan de travail est équipé d'une table de cuisson située au-dessus du lave-vaiselle, il est impératif de respecter les instructions d'installation de votre table de cuisson et de rajouter une isolation thermique sur le dessus de l'appareil. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur.
Instructions de nettoyage et d'entretien
- Le lave-vaisselle est muni d'un microfiltre pulsé autonettoyant pour filtrer en permanence les micro-salissures en suspension dans le bain de lavage.
Le microfiltre et le filtre principal ne se démontent pas car ils sont nettoyés en permanence par les bras d'aspersion.
Nettoyez régulièrement le piège à déchets. Tirez sur la poignée (Fig. 14), enlevez les résidus avec une brosse et nettoyez sous l'eau courante. Replacer l'ensemble dans son logement en veillant à bien le clipser à fond.
Procédez au nettoyage si nécessaire :
- Du dessus des filtres, du pourtour de la porte, du joint de porte, avec une éponge humide pour éliminer tout dépôt éventuel.
- Pour la carrosserie et le tableau de commande. Utilisez uniquement de l'eau et du savon.
Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d'alcool, de diluant.
Utilisez de préférence un chiffon ou une éponge.
- Vous pouvez utiliser, dans le cas d'une machine avec porte inox, des produits du commerce adaptés à l'inox. Pour leur utilisation, reportez-vous aux prescriptions du fabricant de produit.
Tous les ans
Pour garantir durablement le bon fonctionnement de votre appareil, pensez à le nettoyer une ou deux fois par an en effectuant un programme intensif à vide avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce.
Arrêt prolongé
Nettoyez complètement votre appareil, puis débranchez l'alimentation électrique et fermez le robinet d'arrivée d'eau.
Indications pour laboratoire d'essais
Capacité : 14 couverts :
TESTS COMPARATIFS SELON : FIG. 10-11-13
avec la touche séchage condenseur activée, panier supérieur : réglage en position haute. IEC 436, DIN 44990 :
Programme 1 "Lavage intensif 70 °C"
EN50242
Programme "Lavage BIO 55°C"
- Il est impératif d'effectuer un réglage de l'adoucisseur immédiatement supérieur à celui préconisé, en fonction de votre dureté d'eau, pour tenir compte de l'absence de phosphate dans le détergent normalisé.
- Réglage du distributeur de produit de rinceage sur : 2
- Quantité de lessive : 35 g lessive B
Remèdes en cas de panne
| Anomalies de fonctionnement | Contrôle/Cause possible |
| Le lave-vaiselle ne démarre pas. | - Vérifiez La prise de courant. - Vérifiez laonnefermeture de la portec - Vérifiez l'ouverture du robinet d'arrivée d'eau. - Vérifiez que le bouton "départ différé" est sur "0". (selon modèle) |
| Mauvais lavage (ou redépositions) | - Choisissez un programme mieux adapté aux salissures. - Assurez-vous qu'aucune piece ne gène le passage de l'eau. - Veillez à laonne disposition de la vaiselle. - Utilisez exclusivement un produit de lavage spécial lave-vaiselle. - Vérifiez lapropretedu puits de vidange,des filtres,des bras,des joints et du pourtour de la portec.- Nettoyez le filtre. - Veillez à laonne disposition de la vaiselle. - Vérifiez la libre rotation des bras de lavage. |
| Traces graisseuses | - Augmentez la dose de produit de lavage. - Utilisez un nouveau paquet de produit de lavage. - Choisissez un programme mieux adapte. |
| Traces de calcaire | Vérifiez qu'il s'agit bien de calcaire (nettoyage au vinaigre). Si oui : - Vérifiez le remplissage du pot à sel - Vérifiez la duréeé de l'eau - Augmentez le réglage de l'adoucisseur |
| Opalisation des verres | Une eau trop adoucie est agressive pour les verres : - Vérifiez qu'un adoucisseur n'est pas installé sur votre réseau. - Vérifiez la duréeé de l'eau. - Diminuez le réglage de l'adoucisseur et si nécessaire supprimez le sel régénérant. |
| Traces de sel (gout salé sur la vaiselle) | - Faites le complément d'eau dans le pot à sel et rechargez le si nécessaire. Refermez le bouchon correctement. |
| Argenterie noircie ou piquée ou jaunie | - Débarrasssez l'argenterie des résidus alimentaires immédiatement après usage. - Séperez l'argenterie des autres métaux. - Choisissez un produit de lavage recommendé pour l'argenterie. |
| Traces de rouille sur les lames de couteaux | - Utilisez des couteaux "special" lave-vaiselle |
| Le lave-vaiselle ne vidange pas | - Retirez l'obturateur de siphon. - Vérifiez que le tuyau de vidange n'est pas coincidence, ni coudé, ni écrasse. - Vous avez déplace vosettet et à cette occasion vous l'avez BASCULÉ en arriere. Pour réamorcer la pompe : décrochez la canne de vidange, étalez-la sur le sol l'extrémité sur une bassine ; lancez un programme, la vidange doit redémarrer. Coupe alors le "Marche-Arrêt", remettez la canne de vidange en place et relancez votre programme. |
| Si malgré ces remarques, vous avez encore des problèmes, adressez-vous à votre revendeur ou à notre ServiceAprès-Vente.Veuillez mentionner le type de l'appareil, le n° | Cet appleil répond aux normes de sécurité en vigueur. Les réparations évientuelles doivent être effectuees par des personnes qualifiées. Des réparations effectuees par des personnes non-qualifiées peuvent entraîner des dangers pour l'utilisateur. |
Page Précautions de sécurité 15
Installation 16
La photo ci-dessous, panier inférieur retiré, vous permet de visualiser les principaux éléments décrits dans cette notice d'utilisation.
1 - Plan de travail (selon modèle) 2 - Panier supérieur 3 - Distributeur de produit de lavage 5 - Réservoir à Sel régénérant 5 - Microfiltre autonettoyant 6 - Plaque signalétique (Référence S. A. V.) 7 - Bras d'aspersion inférieur 8 - Filtre principal 9 - Piège à déchets 10 - Distributeur de produit de rinceage
La photo ci-dessous, panier inférieur retiré, vous permet de visualiser les principaux éléments décrits dans cette notice d'utilisation.
1 - Plan de travail (selon modèle) 2 - Panier supérieur 3 - Distributeur de produit de lavage 5 - Réservoir à sel régénérant 5 - Microfiltre autonettoyant 6 - Plaque signalétique (Référence S. A. V.) 7 - Bras d'aspersion inférieur 8 - Filtre principal 9 - Piège à déchets 10 - Distributeur de produit de rinceage
- Conseils de sécurité
- Modèle pose libre :
- Mise à niveau : réglage des pieds (fig. 4)
- Bavette d'insonorisation (fig. 15)
- Raccordement à l'eau (fig.2)
- Protection contre les dégâts des eaux
- Évacuation des eaux usées (fig. 3)
- Branchement électrique
- Réglage de l'adoucisseur sur le tableau de commande
- Remplissage du réservoir à sel régénérant (fig. 5)
- Réprécage du niveau de sel régénérant
- Remplissage et réglage du distributeur de produit de rinçage (fig. 6-7)
- Réprécharge du niveau de produit de renchéissement
- Chargement du lave-vaisse
- Panier inférieur (fig. 8 - 9 - 10)
- Les couverts (fig. 13)
- Panier supérieur (fig. 11 - 12)
- Réglage en position HAUTE :
- ② Réglage en position BASSE :
- Lavage économique et écologique
- Pour le lavage en machine :
- Introduction du produit de lavage
- La programmation
- 1-Lavage 60°C
- 2-Lavage BIO 55°C
- - LAVAGE intensif 70 °C
- 4-Lavage fragile 40°C
- 5-TREMPAGE
- L'autoprogramme
- Touche option lavage "demi-charge" 1/2
- Touche option lavage "RAPIDE
- Touche option lavage "special casserole
- Touche option "SECHAGE CONDENSEUR
- Sélection de l'autoprogramme
- Sélection d'un programme autre que l'autoprogramme
- Sélection d'une option
- Sélection d'un départ différé
- Départ d'un programme
- Déroulement d'un programme
- Fin d'un programme
- Annulation d'un programme en cours
- Les voyageants indicateurs de manque de produits
- Caractéristiques techniques
- Possibilité d'encastrement
- Instructions de nettoyage et d'entretien
- Procédez au nettoyage si nécessaire :
- Tous les ans
- Arrêt prolongé
- Indications pour laboratoire d'essais
- EN50242
- Remèdes en cas de panne
Marque : BRANDT
Modèle : DWE500
Catégorie : Lave-vaisselle
