MVW124 - Chauffe-Plats Hatco - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini présentoir vertical chauffant (Chauffe-Plats)
Marque et modèle	Hatco MVW124
Dimensions (L x P x H)	149 mm x 202 mm x 425 mm (5-7/8" x 8" x 16-3/4")
Poids net	5 kg (12 lb)
Alimentation électrique	120 V ~, 150 W, 50/60 Hz, fiche NEMA 5-15P
Cordon d'alimentation	Amovible, longueur 1 829 mm (6 ft)
Capacité de mise en charge maximum (en cascade)	Jusqu'à 8 unités (1 200 W max)
Principales fonctions	Maintien au chaud d'aliments préemballés préchauffés, préchauffage 30 min, thermostat réglable (1-7)
Type de chauffage	Chaleur enveloppante sur trois faces par élément chauffant
Matériaux	Acier, aluminium et matériaux composites
Capot	Rabattable en plastique transparent avec aimant de porte
Commandes	Interrupteur I/O (marche/arrêt) avec témoin lumineux, thermostat rotatif
Installation	Sur plan de travail ou fixation murale (kit en option)
Conditions d'utilisation	Intérieur, température ambiante ≥ 21 °C, éviter courants d'air et graisse
Distances de sécurité	Au moins 25 mm (1") des murs ou matériaux inflammables
Entretien et nettoyage	Nettoyage quotidien : éteindre, débrancher, refroidir ; essuyer surfaces métalliques et plastique avec chiffon doux humide ; pas d'abrasifs, pas de nettoyant vitre sur plastique
Accessoires disponibles	Kit de fixation murale, câble d'alimentation (610 mm), pièce de distribution réglable
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine Hatco ; contacter SAV Hatco (800-558-0607) ; pas de pièces réparables par l'utilisateur
Garantie	1 an pièces et main-d'œuvre + 1 an supplémentaire pièces pour éléments chauffants (enveloppe métallique)
Informations générales	Certifié pour usage commercial, enregistrement en ligne recommandé

FOIRE AUX QUESTIONS - MVW124 Hatco

Quelle est la tension d'alimentation du Hatco MVW124 ?

Le Hatco MVW124 fonctionne sous 120 V ~, 150 W, avec une fiche NEMA 5-15P. Veillez à brancher l'appareil sur une prise de courant avec terre adaptée.

Quelle est la capacité maximale en cascade de plusieurs appareils ?

Il est possible de relier jusqu'à huit mini présentoirs MVW à une seule prise électrique à l'aide de câbles d'alimentation en option. La puissance totale ne doit pas dépasser 1 200 W.

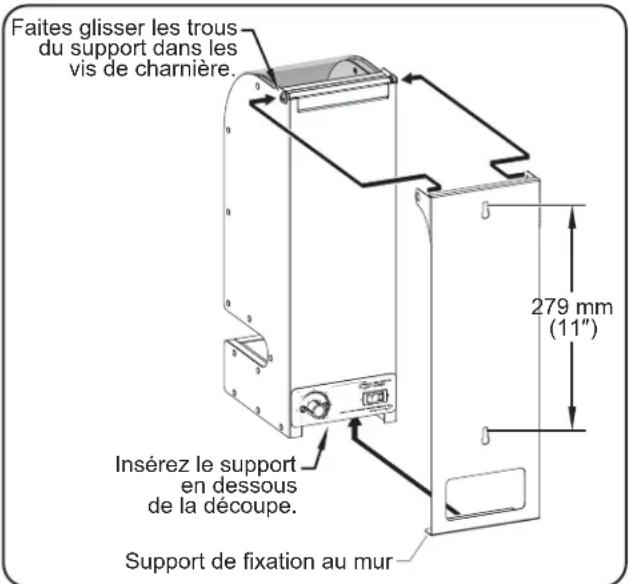

Comment installer le kit de fixation murale ?

Le kit comprend un support mural, deux vis, deux boulons à ailettes et deux rondelles. Fixez le support au mur sur montants bois ou parois creuses, puis glissez l'appareil sur les fixations. Respectez un écart de 279 mm (11") entre les trous de fixation.

Comment nettoyer le Hatco MVW124 ?

Éteignez l'appareil, débranchez-le et laissez-le refroidir. Essuyez toutes les surfaces métalliques et composites avec un chiffon doux humide. Pour le capot en plastique, utilisez de l'eau et un savon doux sans papier ni nettoyant pour vitres. Séchez avec un chiffon doux.

Pourquoi mon appareil ne chauffe-t-il pas assez ?

Vérifiez le réglage du thermostat : tournez-le dans le sens horaire vers 7 pour augmenter la température. Assurez-vous également que l'appareil est branché et que l'interrupteur est sur I (marche). Si le problème persiste, contactez le service après-vente Hatco.

Quels types d'aliments puis-je utiliser avec le MVW124 ?

Ce chauffe-plats est conçu pour maintenir au chaud des aliments préemballés non dangereux et préchauffés. Il ne convient pas pour cuire ou réchauffer des aliments crus.

Que faire si le cordon d'alimentation est endommagé ?

N'utilisez jamais un cordon effiloché ou usé. Remplacez-le uniquement par un cordon d'origine Hatco (références 02.18.757.00 ou 02.18.756.00). Contactez Hatco pour obtenir les pièces.

Puis-je utiliser une rallonge avec le MVW124 ?

Il est déconseillé d'utiliser une rallonge. Branchez directement l'appareil sur une prise murale avec terre. Si nécessaire, utilisez un câble d'alimentation en option Hatco spécialement conçu pour la mise en cascade.

Quelle est la durée de préchauffage recommandée ?

Avant d'insérer les aliments, laissez l'appareil préchauffer pendant environ 30 minutes avec le capot fermé et le thermostat réglé à la température souhaitée.

Comment enregistrer la garantie de mon Hatco ?

Rendez-vous sur le site www.hatcocorp.com, sélectionnez Parts & Service, puis Warranty Registration. Remplissez le formulaire en ligne pour activer votre garantie et éviter tout retard en cas de besoin.

MODE D'EMPLOI MVW124 Hatco

S'inscrire en ligne! (voir page 12)

Installation and operating manual manuel d'installation et d'utilisation

P/N 07.04.723.00

Ne pas utiliser cet équipement sans avoir lu et compris le contenu de ce manuel ! Le non-respect des instructions contenues dans ce manuel peut entraîner de graves blessures ou la mort. Ce manuel contient des informations importantes concernant l'entretien, l'utilisation et le fonctionnement de ce produit. Si vous ne comprenez pas le contenu de ce manuel, veuillez le signaler à votre supérieur. Conservez ce manuel dans un endroit sûr pour pouvoir vous y référer plus tard.

Français = p 12

Informations Importantes pour le Propriétaire....12

Introduction....12

Consignes de Sécurité Importantes....13

Description du Modèle....14

Tous les modèles 14

Désignation du Modèle......14

Caractéristiques Techniques....15

Configurations des fiches....15

Tableau des valeurs nominales électriques.....15

Dimensions 15

Installation....16

Généralités....16

Mode d'emploi....17

Généralités....17

Maintenance 18

Généralités....18

Nettoyage quotidien 18

Guide de Dépannage....19

Options et accessoires....20

Garantie Limitée....22

Autorisés Distributeurs de Pièces..... Couverture Arrière

Informations importantes pour le propriétaire

Notez le numéro de modèle, le numéro de série, la tension et la date d'achat de l'appareil dans les espaces ci-dessous (étiquette des caractéristiques située à l'arrière de l'unité). Veuillez avoir cette information à portée de la main si vous appelez Hatco pour assistance.

Modèle No. ____

Numéro de série

Voltage

Date d'achat

Enregistrez votre appareil!

Remplissez la garantie en ligne pour éviter les retards pour faire jouer la garantie. Accédez au site Web Hatco www. hatcocorp. com, sélectionnez le menu déroulant Parts & Service, puis cliquez sur Warranty Registration.

Horaires

ouvrables: 7h00 à 17h00 Heure du Centre des États-Unis (CST) (Horaires d'été : juin à septembre— 7h00 à 17h00 CST du lundi au jeudi 7h00 à 16h00 CST le vendredi)

Téléphone: 800-558-0607; 414-671-6350

Courriel: partsandservice@hatcocorp. com

Télécopieur: 800-690-2966 (Pièces et Service après-vente)

414-671-3976 (Internationale)

Service d'assistance et de pièces de rechange disponible 7j/7, 24h/24 aux États-Unis et au Canada en composant le 800-558-0607.

Des renseignements supplémentaires sont disponibles sur notre site Web à www. hatcocorp. com.

Les mini présentoirs verticaux chauffants Hatco sont spécifiquement conçus pour tenir préchauffées des aliments préemballés non dangereux dans des points de vente. Grâce à sa petite taille, l'appareil peut être placé dans toutes sortes d'endroits.

Différentes options, telles que la fixation au mur et l'installation de plusieurs unités, offrent une plus grande flexibilité d'installation.

Les mini présentoirs verticaux chauffants Hatco sont le résultat de recherches approfondies et de nombreux essais pratiques. Les matériaux utilisés ont été sélectionnés pour une durabilité maximale, une apparence séduisante et des performances optimales. Chaque unité est inspectée et testée minutieusement avant d'être expédiée.

Ce manuel fournit les instructions concernant l'installation, la sécurité et le fonctionnement des mini présentoirs verticaux chauffants. Hatco vous recommande de lire l'ensemble des instructions d'installation, de sécurité et de fonctionnement contenues dans ce manuel avant d'installer et d'utiliser l'appareil.

Les consignes de sécurité qui apparaissent dans ce manuel sont identifiées par les mots indicateurs suivants :

Avertissement

AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, peut provoquer la mort ou des blessures graves.

Attention

ATTENTION indique une situation dangereuse qui, si elle n'est pas évitée, peut provoquer des blessures légères ou moyennes.

Avis

AVIS est utilisé pour des questions sans rapport avec des blessures corporelles.

Lisez l'information de securite importante suivante avant d'utiliser cet équipement pour évité des dommages ou la mort sérieux et pour éviter d'endommager l'équipement ou la propriété

DANGER De décharge électrique:

• Brancher l'appareil sur une prise de courant avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise ne se correspondent pas, s'adresser à un électricien qualifié pour déterminer et installer une prise de courant de format et de tension corrects.
• Mettez hors tension en utilisant l'interrupteur, débranchez le cordon d'alimentation et laissez l'unité refroidir avant d'effectuer tout nettoyage, tout réglage ou tout entretien.
• NE PAS immerger l'appareil ni le saturer d'eau. L'appareil n'est pas étanche à l'eau. Ne pas le faire fonctionner s'il a été immergé ou saturé d'eau.
• L'appareil n'est pas à l'épreuve des intempéries. Placer l'appareil à l'intérieur à une température ambiante de 21°C minimum.
• Ne pas nettoyer l'appareil lorsqu'il est sous tension.
• Ne nettoyez pas l'unité à la vapeur et n'utilisez pas de l'eau en quantité excessive.
• L'appareil n'est pas résistant aux projections. N'utilisez pas de pulvérisation de jets nettoyants pour nettoyer l'appareil.
• Ne tirez pas l'unité par le cordon d'alimentation.
• Interrompez l'utilisation de l'unité si le cordon d'alimentation est effiloché ou usé.
• N'essayez jamais de réparer un cordon d'alimentation endommagé.
• Remplacez le cordon et le câble d'alimentation uniquement avec les numéros de référence Hatco 02.18.757.00 et 02.18.756.00. Les prises de l'appareil ont été conçues pour n'être utilisées qu'avec d'autres dispositifs MVW Hatco. La mise en charge maximum ne doit pas dépasser 1 200 watts.
• Cette unité doit être entretenue uniquement par des personnes qualifiées. Un entretien réalisé par des personnes non-qualifiées peut entraîner des décharges électriques ou provoquer des brûlures.
• Utilisez uniquement des pièces de rechange d'origine Hatco lorsque l'entretien est nécessaire. Utilisez des pièces détachées Hatco authentiques sous peine d'annuler toutes les garanties et d'exposer l'utilisateur à des tensions électriques dangereuses pouvant entraîner une électrocution ou des brûlures. Les pièces de rechange authentiques Hatco sont spécifiées pour fonctionner en toute sécurité dans les environnements dans lesquels elles sont utilisées. Certaines pièces de rechange génériques ou d'après-vente n'ont pas les caractéristiques qui leur permettent d'opérer en toute sécurité dans les équipements Hatco.

DANGER D'INCENDIE: Placez l'unité à au moins 25 mm (1") de murs ou de matières inflammables. Si ces distances de sécurité ne sont pas respectées, une décoloration ou une combustion peut se produire.

Avertissement

Assurez-vous que tous les opérateurs ont été formés à l'utilisation sûre et correcte de l'appareil.

Cet appareil ne doit pas être utilisé par des enfants ou des personnes avec des capacités physiques, sensorielles ou mentales diminuées. Assurez-vous que les enfants sont bien surveillés et tenez-les à l'écart de l'appareil.

Cet appareil ne contient aucune pièce réparable par l'utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au [phone] ou [phone]; télécopieur [phone]; télécopieur internationale [phone].

Attention

DANGER DE BRÛLURE: Certaines surfaces extérieures de l'appareil deviennent chaudes. Toucher ces zones de l'appareil avec précaution

Placer l'appareil sur un plan de travail de hauteur correcte à un endroit qui convient pour son utilisation. Le support doit être de niveau pour éviter toute chute accidentelle du grille-pain ou de son contenu et suffisamment solide pour résister au poids de l'appareil et de son contenu.

Avis

Les graisses standard et approuvées utilisées lors de la fabrication peuvent provoquer des fumées au cours du démarrage initial pendant 30 minutes. Il s'agit d'un état temporaire. Utilisez l'appareil sans produit alimentaire jusqu'à ce que la fumée disparaisse.

Ne pas utiliser l'appareil à un endroit exposé à des températures excessives ou de la graisse de grils, friteuses, etc. Les températures excessives risquent d'abîmer l'appareil.

Ne placez pas l'appareil dans un endroit où la circulation de l'air est trop forte. Évitez les zones pouvant être soumises à des mouvements d'air ou à des courants d'air actifs (comme à proximité de ventilateurs d'échappement/de hottes d'aspiration, de conduites de climatisation et de portes extérieures).

Les dommages à toute partie du comptoir pouvant être causés par la chaleur générée par l'équipement de Hatco ne sont pas couverts par la garantie de Hatco. Contactez le fabricant du comptoir pour obtenir des renseignements.

Utiliser seulement des nettoyants non abrasifs et des chiffons doux. Les chiffons et nettoyant abrasifs pourraient érafler la finition de l'unité, entachant son apparence et la rendant susceptible à l'accumulation de saleté.

IMPORTANT : n'utilisez PAS de serviette en papier ou de nettoyant pour vitres pour nettoyer les surfaces en plastique. Les serviettes en papier et le nettoyant pour vitres peuvent rayer l'équipement. Essuyez les surfaces en plastique à l'aide d'un chiffon doux, propre et humide.

Nettoyez l'unité quotidiennement pour éviter les dysfonctionnements et assurer un fonctionnement sain.

Tous les modèles

Les mini présentoirs verticaux chauffants Hatco sont fabriqués à partir d'acier, d'aluminium et de matériaux composites faciles à nettoyer. Cet appareil est équipé d'un élément chauffant à chaleur enveloppante sur trois de ses faces, d'un capot rabattable en plastique transparent et d'un cordon d'alimentation amovible de 1 829 mm (6"). Les commandes incluent un interrupteur d'alimentation I/O (marche/arrêt) et un thermostat.

En outre, un kit de fixation au mur, un câble d'alimentation et une pièce de distribution figurent parmi les accessoires disponibles pour les mini présentoirs verticaux chauffants. Pour plus de détails, reportez-vous à la section OPTIONS ET ACCESSOIRES.

Modèle MVW-12-4

Désignation du modèle

Mini présentoir vertical chauffant M V W - X X - X Largeur de la cavité chauffante (pouces) Hauteur de la cavité chauffante (pouces)

Configuration de fiches

Les appareils sont fournis par l'usine avec un cordon d'alimentation amovible et une fiche électrique. Les fiches fournies correspondent à leur application.

Avertissement

DANGER DE DÉCHARGE ÉLECTRIQUE: Brancher

l'appareil sur une prise de courant avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise ne se correspondent pas, s'adresser à un électricien qualifié pour déterminer et installer une prise de courant de format et de tension corrects.

NEMA 5-15P

Configuration de Fiches

NOTA: Prise non fournie par Hatco.

NOTA: L'étiquette de caractéristiques se trouve à l'arrière de l'unité. Veuillez vous reporter à l'étiquette du numéro de série et des données électriques de l'appareil.

Tableau des valeurs nominales électriques

Modèle Tension Intensité* Configuration de Fiches Poids de l'appareil

MVW-12-4 120 150 NEMA 5-15P 12 lbs. (5 kg)

* Pour l'installation de plusieurs unités munies de câbles d'alimentation en option, la mise en charge maximum ne doit pas dépasser 1 200 watts (huit unités).

Dimensions

Modèle	Largeur (A)	Profonduer (B)	Hauteur (C)	Largeur de la base (D)	Profondeur de la base (E)	Largeur de la chambre (F)	Hauteur du distributeur (G)	Hauteur du remplissage (H)
MVW-12-4	5-7/8" (149 mm)	8" (202 mm)	16-3/4" (425 mm)	5-1/2" (139 mm)	7-1/8" (180 mm)	4-5/8" (117 mm)	1-1/2" (38 mm)	8-11/16" (221 mm)

Vue de face

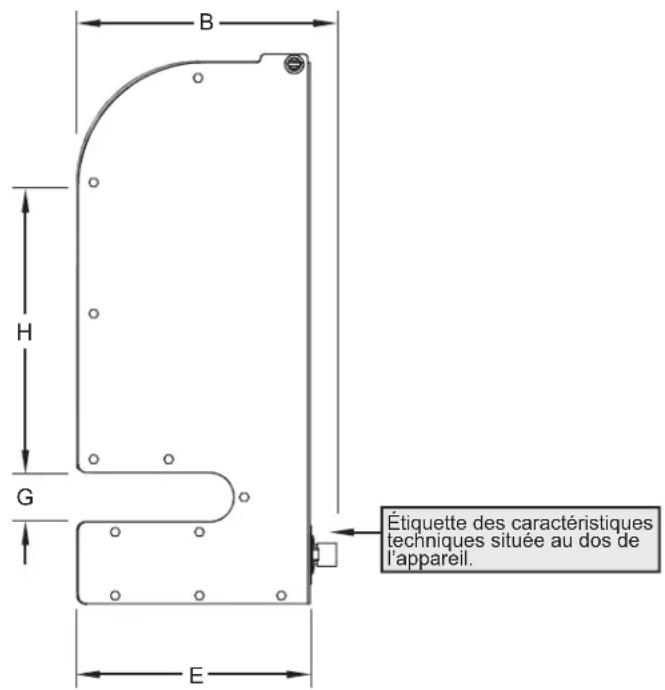

Vue de côté

Généralités

Les mini présentoirs verticaux chauffants sont fournis par l'usine avec tous les composants assemblés et prêts à l'emploi. Utilisez le procédure suivantes pour l'installation de l'appareil.

DANGER De décharge électrique:

• Brancher l'appareil sur une prise de courant avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise ne se correspondent pas, s'adresser à un électricien qualifié pour déterminer et installer une prise de courant de format et de tension corrects.
• L'appareil n'est pas à l'épreuve des intempéries. Placer l'appareil à l'intérieur à une température ambiante de 21°C minimum.

DANGER D'INCENDIE: Placez l'unité à au moins 25 mm (1") de murs ou de matières inflammables. Si ces distances de sécurité ne sont pas respectées, une décoloration ou une combustion peut se produire.

Caution

Placer l'appareil sur un plan de travail de hauteur correcte à un endroit qui convient pour son utilisation. Le support doit être de niveau pour éviter toute chute accidentelle du grille-pain ou de son contenu et suffisamment solide pour résister au poids de l'appareil et de son contenu.

Avis

Ne pas utiliser l'appareil à un endroit exposé à des températures excessives ou de la graisse de grils, friteuses, etc. Les températures excessives risquent d'abîmer l'appareil.

Ne placez pas l'appareil dans un endroit où la circulation de l'air est trop forte. Évitez les zones pouvant être soumises à des mouvements d'air ou à des courants d'air actifs (comme à proximité de ventilateurs d'échappement/de hottes d'aspiration, de conduites de climatisation et de portes extérieures).

Les dommages à toute partie du comptoir pouvant être causés par la chaleur générée par l'équipement de Hatco ne sont pas couverts par la garantie de Hatco. Contactez le fabricant du comptoir pour obtenir des renseignements.

1. Retirez l'appareil du carton de livraison et retirez tous les éléments d'emballage

NOTA: Pour éviter des retards dans l'obtention de la couverture de la garantie, complétez l'enregistrement en ligne de votre garantie. Lisez la section INFORMATIONS IMPORTANTES POUR LE PROPRIETAIRE pour plus de détails.

1. Retirez le ruban et l'emballage de protection de toutes les surfaces de l'appareil.
2. Placer l'appareil à l'endroit souhaité.
3. Placez l'appareil dans une zone dont la température ambiante est constante (21 °C minimum). Évitez les zones pouvant être soumises à des mouvements d'air ou à des courants d'air actifs (comme à proximité de ventilateurs d'échappement/de hottes d'aspiration, de conduites de climatisation et de portes extérieures).
4. Assurez-vous que l'appareil est placé à une hauteur appropriée sur le comptoir/mur, dans une zone facilitant son utilisation.
5. Pour les appareils posés sur un comptoir : veillez à ce que le comptoir soit de niveau et suffisamment solide pour supporter le poids de l'appareil et des aliments. Assurez-vous que l'appareil est fermement positionné sur le comptoir.
6. Pour les appareils fixés à un mur : veillez à ce que l'appareil soit fixé à l'aide du matériau approprié pour les montants en bois ou les cloisons creuses (référez-vous à la section OPTIONS ET ACCESSOIRES pour obtenir de plus amples informations).
7. Installez les accessoires qui accompagnent l'unité. Consultez la section OPTIONS ET ACCESSOIRES pour plus d'informations.

Généralités

Procédez comme suit pour faire fonctionner un mini présentoir vertical chauffant.

Avertissement

Lire tous les messages de sécurité de la section Consignes de sécurité importantes avant d'utiliser ce matériel.

Avis

Les graisses standard et approuvées utilisées lors de la fabrication peuvent provoquer des fumées au cours du démarrage initial pendant 30 minutes. Il s'agit d'un état temporaire. Utilisez l'appareil sans produit alimentaire jusqu'à ce que la fumée disparaisse.

Démarrage

1. Insérez la fiche femelle du cordon d'alimentation amovible dans l'entrée d'alimentation située à l'arrière de l'appareil.
2. Branchez la fiche mâle du cordon d'alimentation amovible à une prise correctement reliée à la terre et possédant la dimension, la configuration et le voltage adéquats. Consultez la section CARACTÉRISTIQUES TECHNIQUES pour obtenir plus de détails.

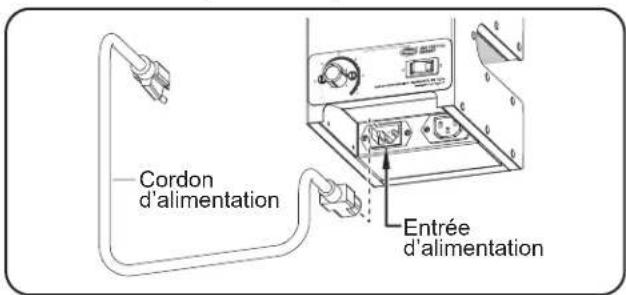

Branchement dans l'appareil

Attention

DANGER DE BRÛLURE: Certaines surfaces extérieures de l'appareil deviennent chaudes. Toucher ces zones de l'appareil avec précaution.

1. Placez l'interrupteur d'alimentation I/O (marche/arrêt) sur I (marche). Le témoin lumineux de l'interrupteur s'allume lorsque l'unité est en marche.
2. Tournez le thermostat pour choisir le réglage de température souhaité.
3. Tournez le thermostat dans le sens horaire vers « 7 » pour augmenter la température.
4. Tournez le thermostat dans le sens antihoraire vers « 1 » pour baisser la température.

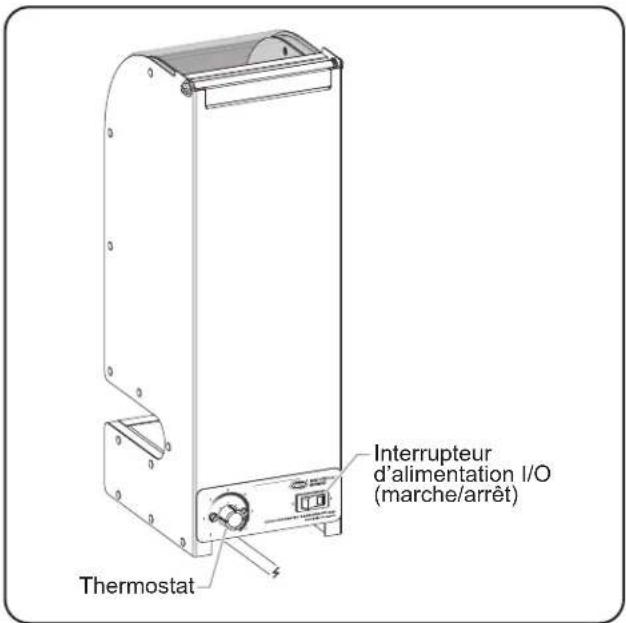

Commandes de l'opérateur

1. Laissez l'appareil préchauffer pendant environ 30 minutes.
2. Soulevez le capot rabattable et insérez les aliments préemballés et préchauffés dans le présentoir chauffant.

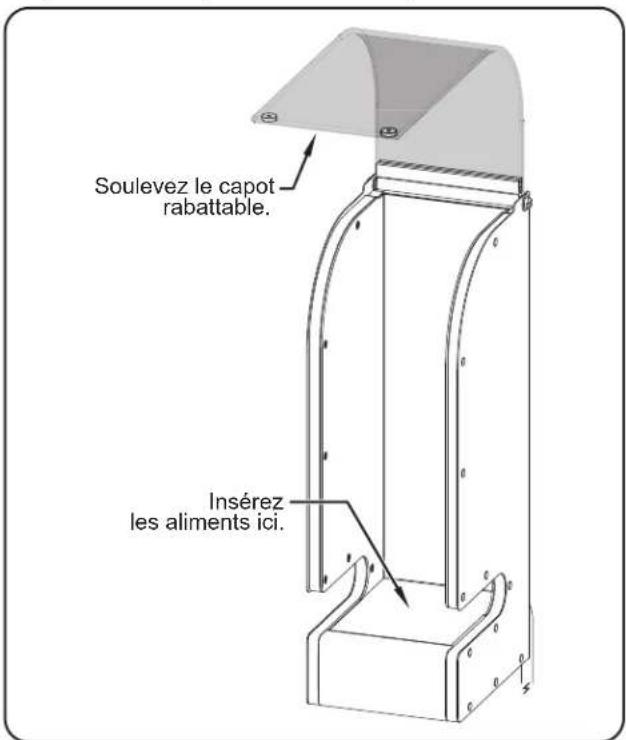

Chargement du mini présentoir vertical chauffant

Arrêt

1. Placez l'interrupteur d'alimentation I/O (marche/arrêt) sur O (arrêt). Le voyant indicateur de l'interrupteur s'éteindra.

Généralités

Les mini présentoirs verticaux chauffants sont conçus pour une durabilité et des performances maximum, avec un minimum d'entretien.

DANGER De décharge électrique:

• Mettez hors tension en utilisant l'interrupteur, débranchez le cordon d'alimentation et laissez l'unité refroidir avant d'effectuer tout nettoyage, tout réglage ou tout entretien.
• NE PAS immerger l'appareil ni le saturer d'eau. L'appareil n'est pas étanche à l'eau. Ne pas le faire fonctionner s'il a été immergé ou saturé d'eau.
• Ne pas nettoyer l'appareil lorsqu'il est sous tension.
• Ne nettoyez pas l'unité à la vapeur et n'utilisez pas de l'eau en quantité excessive.
• L'appareil n'est pas résistant aux projections. N'utilisez pas de pulvérisation de jets nettoyants pour nettoyer l'appareil.
• Utilisez uniquement des pièces de rechange d'origine Hatco lorsque l'entretien est nécessaire. Utilisez des pièces détachées Hatco authentiques sous peine d'annuler toutes les garanties et d'exposer l'utilisateur à des tensions électriques dangereuses pouvant entraîner une électrocution ou des brûlures. Les pièces de rechange authentiques Hatco sont spécifiées pour fonctionner en toute sécurité dans les environnements dans lesquels elles sont utilisées. Certaines pièces de rechange génériques ou d'après-vente n'ont pas les caractéristiques qui leur permettent d'opérer en toute sécurité dans les équipements Hatco. FIRE HAZARD: Do not use flammable cleaning solutions to clean this unit.

Cet appareil ne contient aucune pièce réparable par l'utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au

[phone] ou [phone]; télécopieur [phone]; télécopieur internationale [phone].

Avis

Nettoyez l'unité quotidiennement pour éviter les dysfonctionnements et assurer un fonctionnement sain.

Nettoyage quotidien

Pour préserver les finitions du mini présentoir vertical chauffant, suivez quotidiennement les procédures de nettoyage suivantes.

Avis

Utiliser seulement des nettoyants non abrasifs et des chiffons doux. Les chiffons et nettoyant abrasifs pourraient érafler la finition de l'unité, entachant son apparence et la rendant susceptible à l'accumulation de saleté.

IMPORTANT : n'utilisez PAS de serviette en papier ou de nettoyant pour vitres pour nettoyer les surfaces en plastique. Les serviettes en papier et le nettoyant pour vitres peuvent rayer l'équipement. Essuyez les surfaces en plastique à l'aide d'un chiffon doux, propre et humide.

1. Placez l'interrupteur d'alimentation I/O (marche/arrêt) sur la position O (arrêt), débranchez le cordon d'alimentation et laissez l'unité refroidir.
2. Retirez tous les produits ainsi que la pièce de distribution, le cas échéant.
3. Essuyez toutes les surfaces métalliques et les matériaux composites avec un tissu doux humide.
4. Nettoyez le capot rabattable en plastique à l'aide d'eau ainsi que d'un chiffon et d'un savon doux. AVIS : n'utilisez pas de serviette en papier ou de nettoyant pour vitres sur des surfaces en plastique. Leur contact pourrait rayer votre matériel.
5. Essuyez l'intégralité de l'unité en utilisant un chiffon doux et sec.

Avertissement

La réparation de cet appareil doit être confiée exclusivement à du personnel qualifié. Les réparations par des personnes non qualifiées peuvent provoquer des décharges électriques et des brûlures.

Avertissement

DANGER DE DÉCHARGE ÉLECTRIQUE: Mettez hors tension en utilisant l'interrupteur, débranchez le cordon d'alimentation et laissez l'unité refroidir avant d'effectuer tout nettoyage, tout réglage ou tout entretien.

Symptômes Causes	Probables Action Correctrice
Appareil pas assez chaud.	Thermostat réglé trop bas. Montez le thermostat.
	Les éléments chauffants ne fonctionnent pas.	Contactez votre agent de maintenance agréé ou Hatco pour toute demande d'assistance.
	Le thermostat ne fonctionne pas correctement.	Contactez votre agent de maintenance agréé ou Hatco pour toute demande d'assistance.
	La puissance fournie est incorrecte. Vérifiez	qu'une puissance appropriée est fournie à l'unité. Une puissance trop faible cause un chauffage inapproprié.
Appareil trop chaud. Thermostat	stat réglé trop haut. Baissez le thermostat.
	Le thermostat ne fonctionne pas correctement.	Contactez votre agent de maintenance agréé ou Hatco pour toute demande d'assistance.
	La puissance fournie est incorrecte. Vérifiez	qu'une puissance appropriée est fournie à l'unité. Une puissance trop forte entraînera à une surchauffe et peut endommager l'unité.
Pas de chaleur.	Alimentation coupée.	Allumez l'unité.
	Le coupe-circuit a disjoncté.	Réinitialisez le disjoncteur. Si le coupe-circuit continue de disjoncter, contactez un agent de service agréé ou Hatco pour obtenir une assistance.
	Le thermostat ne fonctionne pas correctement.	Contactez votre agent de maintenance agréé ou Hatco pour toute demande d'assistance.
	Les éléments chauffants ne fonctionnent pas.	Contactez votre agent de maintenance agréé ou Hatco pour toute demande d'assistance.
	L'interrupteur d'alimentation I/O (marche/arrêt) ne fonctionne pas.	Contactez votre agent de maintenance agréé ou Hatco pour toute demande d'assistance.

Vous avez des questions en ce qui concerne les pannes ?

Si le problème persiste, veuillez contacter l'agence d'entretien agréée Hatco la plus proche ou Hatco pour obtenir une assistance. Pour trouver l'agence d'entretien la plus proche, rendez-vous sur le site Internet de Hatco (www. hatcocorp. com) et cliquez sur Trouver un agent d'entretien, ou contactez l'équipe d'entretien et de pièces détachées de Hatco :

Numéro de

téléphone: 800-558-0607 ou 414-671-6350

Courriel: partsandservice@hatcocorp. com

Télécopie: 800-690-2966 ou 414-671-3976

Kit de fixation au mur

Le kit de fixation au mur du mini présentoir vertical chauffant inclut les matériaux nécessaires à l'installation de l'appareil sur des montants en bois ou des cloisons creuses. Respectez les informations et procédures suivantes pour fixer un mini présentoir vertical chauffant à un mur.

Pièce quantité

Support de fixation au mur 1

Vis de fixation 2

Boulons à ailettes, 51 mm (2") 2

Rondelle 2

Procédure d'installation

NOTA: Le mini présentoir vertical chauffant doit être fixé à un mur recouvert d'un minimum de 9,5 mm (3/8") de revêtement épais.

1. Déterminez l'emplacement de fixation du mini présentoir vertical chauffant. Assurez-vous que cet emplacement respecte les exigences mentionnées dans la section INSTALLATION de ce manuel.
2. Déterminez et marquez la hauteur d'installation de l'appareil.

- Deux trous de fixation alignés verticalement sont situés au centre du support de fixation au mur. Marquez le mur où le haut de l'appareil doit être placé.

1. Retirez 18 mm (3/4") de la marque de la hauteur de l'appareil précédemment inscrite, et indiquez l'emplacement du trou de fixation supérieur.
2. À l'aide d'un niveau et d'un mètre ruban, retirez 279 mm (11") de l'emplacement du trou de fixation supérieur. Marquez l'emplacement du trou de fixation inférieur en veillant à ce qu'il soit aligné verticalement sur le trou de fixation supérieur.

Fixation du support mural

1. Localisez la position des montants en bois dans le mur.
2. Si l'emplacement de fixation correspond à la position des montants en bois, rendez-vous à l'étape 6.
3. Si l'emplacement de fixation ne correspond à la position des montants en bois, rendez-vous à l'étape 7 pour suivre la procédure d'installation sur des parois creuses.
4. Pour la fixation sur des montants en bois, insérez les vis de fixation dans le mur à chaque emplacement marqué, en veillant à laisser la tête de la vis sortie du mur, à une distance de 1,5 mm (1/16").
5. Pour la fixation sur des parois creuses, insérez les boulons à ailettes et les rondelles dans le mur.

a. Percez un trou de guidage de 13 mm (1/2") dans le mur, à chaque emplacement marqué.

b. Retirez les ailettes de chaque boulon et placez-y les rondelles incluses.

c. Vissez les ailettes sur chaque boulon, à environ un quart de la longueur du boulon. Les extrémités des ailettes doivent être orientées vers la tête du boulon.

d. Tout en serrant les extrémités des ailettes, insérez chaque boulon dans les trous de guidage déjà forés dans le mur jusqu'à ce que les extrémités des ailettes ressortent de l'autre côté du mur.

e. Serrez chaque boulon jusqu'à ce que la rondelle, située contre la tête du boulon, ressorte du mur de 1,5 mm (1/16").

1. Placez le support de fixation au mur à l'arrière de l'appareil.
2. Tirez doucement de chaque côté du support et faites glisser les vis de charnière du capot rabattable dans les trous.
3. Insérez le bas du support en dessous de la découpe située au bas de l'appareil.
4. Soulevez l'appareil et faites glisser les vis de fixation/boulons à ailettes correspondants dans les deux trous de fixation situés sur le support. Veillez à ce que le support sur l'appareil soit totalement emboîté dans les vis de fixation/boulons à ailettes.

- Les rondelles situées sur les boulons à ailettes doivent être placées sur la face opposée au mur du support.

Câble d'alimentation

Fourni en option, le câble d'alimentation de 610 mm (2') permet de raccorder plusieurs mini présentoirs verticaux chauffants. Jusqu'à huit appareils peuvent être reliés à une seule prise électrique. La fichemâle du câble d'alimentation se branche sur la sortie du premier appareil,

et la fiche femelle se branchesur l'entrée du second appareil. Chaque appareil peut toujours être contrôlé indépendamment.

Installation d'un câble d'alimentation

Jusqu'à huit mini présentoirs verticaux chauffants peuvent être alimentés par une seule pri se électrique grâce à l'utilisation de câbles d'alimentation.

Trois appareils reliés par deux câbles d'alimentation

Pièce de distribution

La pièce de distribution, fournie comme accessoire, permet d'obtenir différents styles et tailles d'emballage pour le mini présentoir vertical chauffant. La pièce se clipse sur le bas du capot rabattable. Elle est également réglable en hauteur, afin de ne permettre le retrait que d'un alir chauffant.

Hatco garantit que les produits qu'il fabrique (les « Produits ») sont exempts de défauts de matériel et de fabrication, dans des conditions normales d'utilisation et de maintenance, pour une période d'un (1) an à partir de la date d'achat à condition que l'appareil soit installé et entretenu conformément aux instructions écrites de Hatco ou 18 mois après la date de l'expédition par Hatco. L'acheteur doit prouver la date d'achat du Produit par l'enregistrement du produit auprès de Hatco ou par d'autres moyens satisfaisants pour Hatco, à sa seule discrétion.

Hatco garantit que les composants du Produit suivants sont exempts de défauts de matériel et de fabrication à partir de la date d'achat (sous réserve des conditions précédentes) pour la ou les périodes de temps et en fonction des conditions listées ci-dessous :

a) Garantie d'un (1) an pour les pièces et la main-d'œuvre PLUS un an (1) supplémentaire pour les pièces uniquement :

Éléments du grille-pain à convoyeur (enveloppe métallique)

Éléments des tiroirs chauffants (enveloppe métallique)

Tiroirs, roues et glissières des tiroirs chauffants

Éléments des rampes chauffantes (enveloppe métallique)

Éléments des vitrines chauffantes

(enveloppe métallique, air chauffant)

Éléments des armoires de stockage

(enveloppe métallique, air chauffant)

Éléments des compartiments chauffants —

série HW et HWB (enveloppe métallique)

b) Garantie d'un (1) an pour les pièces et la main-d'œuvre PLUS quatre (4) ans pour les pièces uniquement :

Cuves 3CS et FR

c) Garantie d'un (1) an pour les pièces et la main-d'œuvre PLUS neuf (9) ans pour les pièces uniquement :

Cuves des appareils de chauffage d'appoint électriques

Cuves des appareils de chauffage d'appoint à gaz

d) Garantie de quatre-vingt-dix (90) jours pour les pièces uniquement :

Pièces de rechange

LES GARANTIES PRÉCÉDENTES SONT EXCLUSIVES ET REMPLACENT TOUTES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, COMPRENANT, MAIS NE SE LIMITANT PAS À, TOUTES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU DE FINALITÉ PARTICULIÈRE OU TOUS BREVETS OU TOUTES AUTRES ATTEINTES AUX DROITS DE LA PROPRIÉTÉ INTELLECTUELLE. Sans restreindre la portée générale des énoncés précédents, CES GARANTIES NE COUVRENT PAS : Ampoules d'éclairage à incandescence enduites, lumières fluorescentes, ampoules de lampes chauffantes, ampoules d'éclairage à halogène enduites, ampoules de lampes chauffantes au xénon, tubes d'éclairage DEL, composants en verre et fusibles; défaut de produit dans la cuve d'un appareil de chauffage d'appoint, dans un échangeur de chaleur à tubes à ailettes ou tout autre équipement de chauffage d'eau causé par la calcification, l'accumulation de sédiments, la réaction d'un produit chimique ou le gel; ou une mauvaise utilisation, une manipulation ou une mauvaise application, une installation inappropriée du Produit ou l'utilisation d'une tension inappropriée.

2. Limites des recours et des dommages

La responsabilité de Hatco et la seule voie de recours de l'Acheteur prévues par les présentes seront limitées exclusivement, au gré de Hatco, à la réparation ou au remplacement à l'aide de pièces ou de Produits nouveaux ou remis à neuf par Hatco ou un centre de réparation agréé par Hatco (sauf si l'Acheteur se situe hors des États-Unis, du Canada, du Royaume-Uni ou de l'Australie, auquel cas la responsabilité de Hatco et la seule voie de recours de l'Acheteur seront limitées exclusivement au remplacement des pièces concernées par la garantie) à l'égard de toute revendication effectuée dans les délais de garantie applicables mentionnés ci-dessus. Hatco se réserve le droit d'accepter ou de rejeter toute réclamation en partie ou dans son intégralité. Dans le cadre de cette Garantie limitée, « remis à neuf » signifie une pièce ou un Produit dont les caractéristiques techniques d'origine ont été restaurées par Hatco ou un centre de réparation agréé par Hatco. Hatco n'acceptera aucun retour de Produits sans qu'il n'ait auparavant donné son accord écrit, et tous ces retours approuvés doivent être effectués aux seuls frais de l'Acheteur. HATCO NE SERA PAS TENU RESPONSABLE, DANS AUCUNE CIRCONSTANCE, DES DOMMAGES CONSÉCUTIFS OU INDIRECTS, COMPRENANT, MAIS NE SE LIMITANT PAS À, LES COÛTS DE MAIN-D'ŒUVRE OU PERTES DE PROFITS DUS À UNE UTILISATION OU À UNE IMPOSSIBILITÉ D'UTILISER LES PRODUITS OU DUS AU FAIT QUE LES PRODUITS ONT ÉTÉ INTÉGRÉS DANS OU QU'ILS SONT DEVENUS UN COMPOSANT DE TOUT AUTRE PRODUIT OU BIEN.

Alabama

Jones McLeod Appl. Svc. Birmingham 205-251-0159

Arizona

Service Solutions Group Phoenix 602-234-2443

S'inscrire en ligne!

Lisez la section INFORMATIONS IMPORTANTES POUR LE PROPRIETAIRE pour plus de informations.
