FC300 - Ventilateur XPower - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Circulateur d'air / Ventilateur
Marque	XPower
Modèle	FC300
Tension / Fréquence	115 V ~ 60 Hz
Intensité nominale	1,5 A
Débit d'air	2100 CFM (pieds cubes par minute)
Contrôle de vitesse	4 vitesses (1-4)
Minuterie	Oui, jusqu'à 3 heures (180 minutes) avec arrêt automatique
Prise électrique supplémentaire	Oui, avec bouton de réinitialisation
Support pivotant	Oui, à 360°, avec poignées de verrouillage
Longueur du cordon	10 pieds (3,0 m)
Matériau du boîtier	ABS
Dimensions (L x l x H)	55,6 x 24,9 x 57,1 cm (21,9 x 9,8 x 22,5 pouces)
Poids	5,9 kg (13,0 lbs)
Certifications	ETL / C-ETL
Garantie	1 an limitée (États-Unis)
Pièces incluses	Rondelles x2, carrosserie x1, poignées de support x2, support x1, manuel d'emploi x1
Entretien	Essuyer avec un chiffon humide ; ne pas immerger dans l'eau ; nettoyer les grilles régulièrement
Sécurité	Utiliser sur prise GFCI ; ne pas couvrir ; débrancher avant entretien ; ne pas utiliser avec fil endommagé
Empilage	Ne pas empiler plus de 5 unités (modèle FC300)

FOIRE AUX QUESTIONS - FC300 XPower

Comment installer le support sur le ventilateur FC300 ?

Installez les deux rondelles en caoutchouc sur les boulons des deux côtés de l'appareil. Alignez le support sur le ventilateur de sorte que l'extrémité ouverte du support se trouve à l'avant, puis fixez la connexion avec les poignées du support.

Comment régler la vitesse du ventilateur ?

Tournez le sélecteur de vitesses dans le sens horaire pour choisir parmi 4 vitesses : 1 (faible) à 4 (élevée). La position 'OFF' arrête l'appareil.

Comment utiliser la minuterie ?

Tournez le bouton de la minuterie vers la droite pour régler un compte à rebours jusqu'à 180 minutes (3 heures). L'appareil s'arrête automatiquement à zéro. La position 'ON' fait fonctionner le ventilateur en continu.

Puis-je brancher d'autres appareils sur la prise supplémentaire ?

Oui, mais l'ampérage total ne doit pas dépasser la capacité indiquée. Si le circuit saute, appuyez sur le bouton de réinitialisation.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Essuyez la surface avec un chiffon humide. Ne nettoyez jamais avec de l'eau directement. Vérifiez et nettoyez les grilles d'entrée et de sortie d'air.

Que faire si le ventilateur ne démarre pas ?

Vérifiez l'alimentation électrique et la connexion du cordon. Si la prise supplémentaire a sauté, retirez les appareils branchés et appuyez sur 'Réinitialiser'. Assurez-vous que la minuterie n'est pas sur '0'.

Comment ranger le cordon d'alimentation ?

Enroulez le cordon autour du logement du ventilateur et utilisez la pince à l'extrémité du cordon pour le fixer en place.

Puis-je empiler plusieurs ventilateurs FC300 ?

Oui, mais ne dépassez pas 5 unités empilées sur les côtés, en alignant les entrées d'air. L'empilage n'est pas sécurisé pour le transport.

Quelle est la garantie du ventilateur FC300 ?

XPower offre une garantie limitée de 1 an pour les défauts de matériaux et de fabrication pour les produits achetés aux États-Unis. Enregistrez votre produit en ligne sur www.xpower.com.

Où trouver le manuel d'instructions électronique ?

Le manuel d'instructions électronique est disponible sur le site Web du fabricant : www.xpower.com.

MODE D'EMPLOI FC300 XPower

Circulateur d'air Manuel d'emploi

Model:

FC-100, FC-200 Series, FC-300, FC-420

(115V 60HZ)

Lisez et gadez ces instructions

www. xpower. com | 1-(855)-855-8868 | info@xpower. com

L'utilisateur du produit électrique peut creer des risques possibles, sans etre limite aux blessures, une incendie, un chic. Le non-respect de ces instructions peut endommager et / ou nuire a son fonctionnement et annuler la garantie.

• Avant d'utilisation, enlevez tous les matériaux d'emballage et vérifie pour endommagements eventuels qui auraient pu survenir lors du transport ou en cas d' éléments manquants.
• Vérifiez le système électrique d'alimentation du menage afin d'assurer qu'il respecte les specifications de l'appareil.
• NE PAS opéreraucunventilateur avec un fil ou prise endommagée. Jetez leventilateur ou le returnez à un centre de service autorisé pour l'examen et /ou la réparation.
• Utilisez uniquement des prises protégées par interrupteur de circuit à la terre (GFCI). Veuillez communiquer avec un électricien qualifié pour la verification et / ou l'installation d'une prise GFCI si nécessaire.
• NE PAS couvrir le fil avec la moquette. NE PAS couvrir le cordon avec des coulisseaux, des couleurs ou des revêtements similaires. NE PAS Passer le cable sous les meubles ou les apparèils. Éloigner le fil de la zone de circulation et où il ne sera pas trébuché.
• Convient pour un usage avec les commandes de vitesse transistorisées.
• NE PAS touchez cet apparéil ou la fiche avec les mains humides ou tout en restant dans l'eau.
• NE PAS faire fonctionner l'appareil dans n'importe qu'elle eau commune.
• NE PAS utiliser le produit dans des endroits où de l'essence, de la peinture ou d'autres biens et objets inflammables sont utilisés ou entreprises.
• NE PAS mesure des objets dans les entrées du produit pour éviter d'endommager l'appareil et annuler la garantie.
• NE PAS couvrir l'entrée d'air ou la sortie de l'appareil.
• NE PAS diriger le flux d'air sur les visages ou les corps humains.
• NE PAS permettre aux enfants de jouer cet apparéil.
• DISPOSITIF À FONCTIONNEMENT AUTOMATIQUE - Pour réduire le risque de blessures, débranchez-vous de l'alimentation avant l'entretien.
• Retirer le cordon d'alimentation de la prise électrique en saississant et en tirant sur le cordon d'alimentation enchachieable extrémité seulement, NE PAS tirer le cordon directement.
• NE PAS tenter réparer ou de régler les fonctions électriques ou mécaniques de cet apparéil, car cela pourrait cause un danger et annuler la garantie.
• Si l'appareil est endommagé ou avec mauvais fonctionnement, NE PAS continue à l'utiliser. Débrancher le produit de la prise électrique. Reportez-vous au guide de dépannage ou contacter XPOWER.
• Entreposez le dans un endroit sec, à l'abri de l'exposition à la lumière du soleil, la température et l'humidité extrêmes ou d'autres environnementes extrêmes, en cas de non-utilisation.
• Pour le modele FC-100 / FC-200 Series, NE PAS empiler plus de six unites de cet apparéil. Pour le modele FC-300 / FC-420, NE PAS empiler plus de cinq unités de cet apparéil.
• Vous pouvez obtenir le manuel d'instruction électronique sur le site Web de la fabrication www. xpower. com.

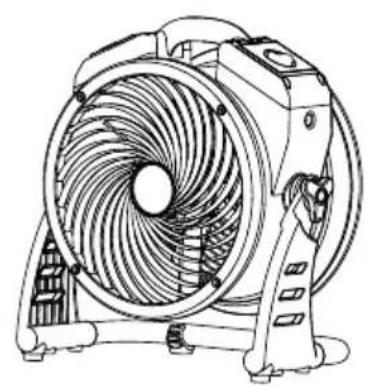

Rondelle x 2**

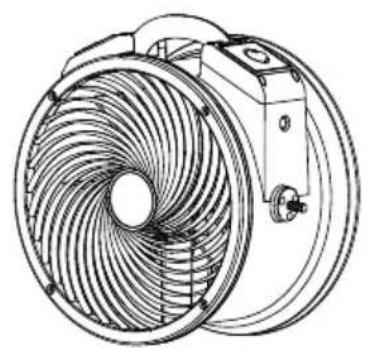

• Carrosserie de Circulateur d'air x 1** - Circulateur

• Poignée du support x 2**

Support x 1**

• Manuel d'emploi x 1
• Pour le modele FC-100/FC-200 Séries/FC-420 seulement. L'aspect exact des produits peut etre legerement different du diagramme. ** Pour le modele FC-300 seulement.

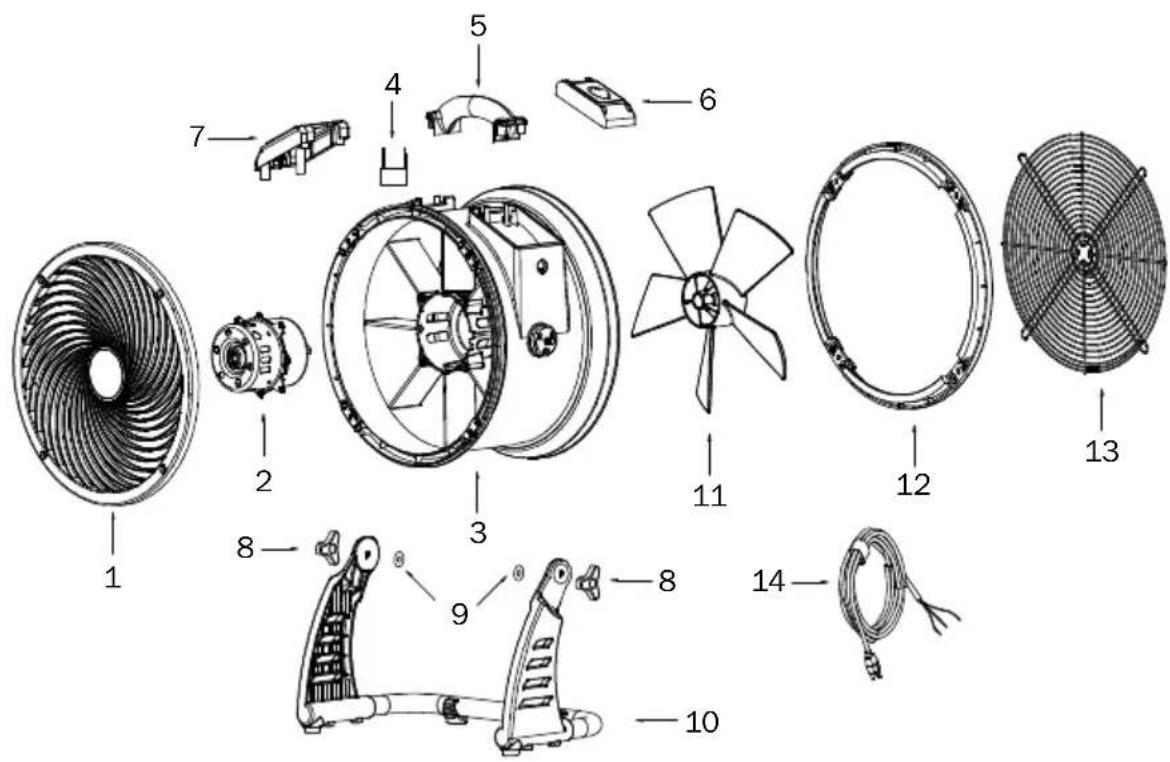

Description des pieces

sélecteur de vitesses et minuteire**

(10) Support

(2) Moteur

(11) Ventilateur

(3) Logement

(7) Réceptacle électrique supplémentaire / Minuteur *

(12) Couvercle arrête

(4) Condensateur

(13)Grille arriere

(5) Poignée

(14) Cordon d'alimentation

(6) Plaque du sélecteur de vitesses* / Plaque du

(8) Poignée du support (9) Rondelle

^ / ^ / ^ / ^ * Les fonctions ne concerne pas tous les modèles mentionnés dans ce manuel. (Voir Page 11: Spécifications techniques).

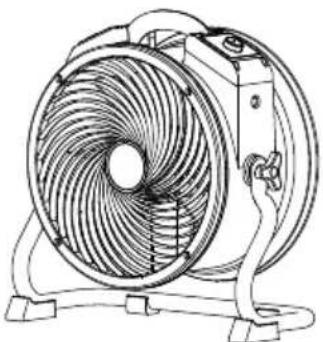

Introduction du circulateur d'air

• Le Circulateur d'air sur XPOWER sont concus pour offrir une circulation et une ventilation efficaces de l'air avec son flux d'air concentré haute et longue distance.
• C'est parfait pour l'intérieur et l'extérieur, où la circulation de l'air et la ventilation sont nécessaires, comme les travaux de conciergerie / assainissement, la restauration des dommages causés par l'eau et plus encore.

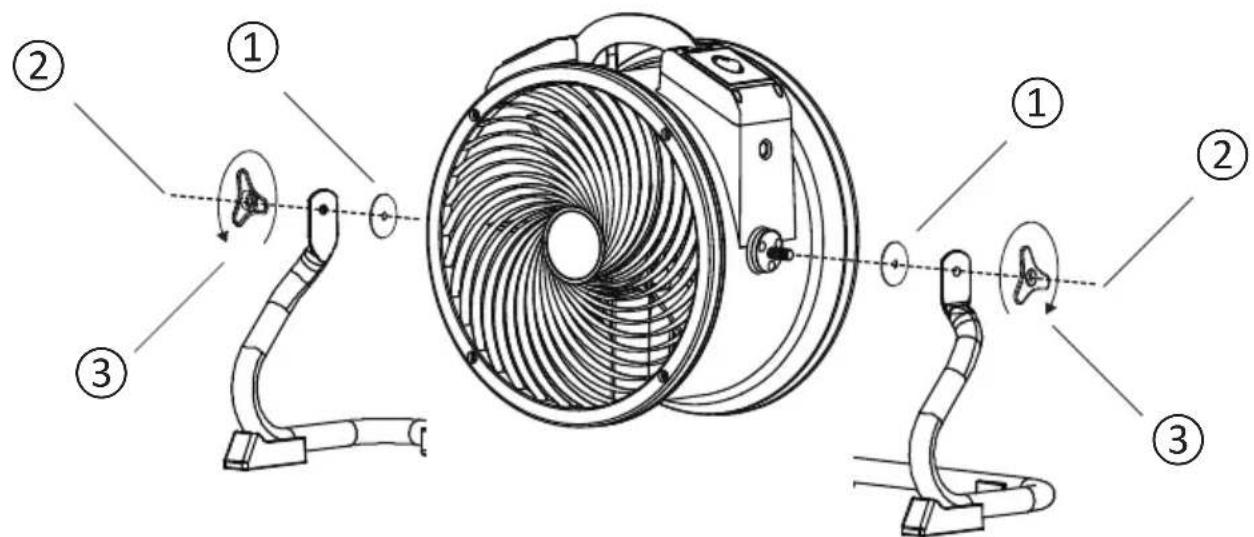

Installation du support*

① Installéz les deux rondelles en caoutchouc sur les boulons des deux côtés de l'appareil. ② Alignez le support sur le ventilateur de sorte que l'extrémité ouverte du support se trouve à l'avant. Fixez la connexion avec le poignee du support.

• Pour le modele FC-300 seulement.

Plaque du selecteur de vitesses

Contrôle à Quatre Vitesses

Contrôle à Cinq Vitesses

Contrôle de Vitesse Variable

Contrôle à quatre vitesses (pour le modele FC-100/FC-200/FC-300 seulement)

• Tournez vers la position « OFF » pourmettre le machine hors tension. Tournez vers une positionquelconque de vitesse pour commuter le machine sur marche.
• Tournez dans le sens horsaire pour régler la vitesse de ventilateur souhaitiée. Il y a 4 vitesses de ventilateur à partir de: 1, 2, 3, 4. « 1 » est la plus faible vitesse et « 4 » est la plus grande vitesse.

Guide d'installation et d'utilisation

Plaque du sélecteur de vitesses (Suite)

Contrôle à cinq vitesses (pour le modele FC-420 seulement)

• Tournez vers la position « OFF » pourmettre le machine hors tension. Tournez vers une positionquelconque de vitesse pour commuter le machine sur marche.
• Tournez dans le sens horaire pour régler la vitesse de ventilateur souhaitation. Il y a 5 vitesses de ventilateur à partir de: 1, 2, 3, 4, 5. « 1 » est la plus faible vitesse et « 5 » est la plus grande vitesse.

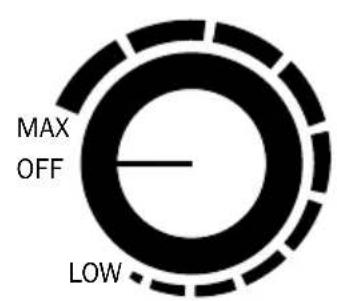

Contrôle de vitesse variable (Pour le modele FC-250D/FC-250AD seulement)

• Tournez vers la position « OFF » pourmettre le machine hors tension. Tournez vers une positionquelconque de vitesse pour commuter le machine sur marche.
• « MAX » est la plus grande vitesse et « LOW » est la plus faible vitesse.

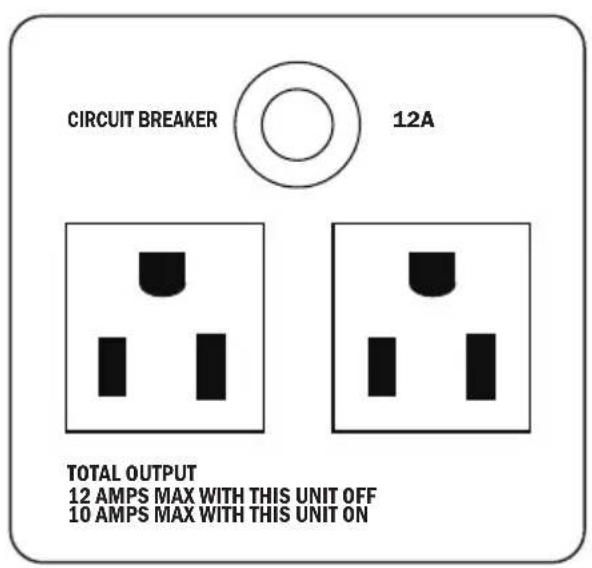

Réceptacle électrique supplémentaire*

• D'autres apparueils peuvent etre branches dans les prises electriques supplémentaires et le travail si le machine est allumé ou eteint. Toutefois, I'amperege total doit etre inférieur au amperege indique. Les differents modeles peuvent avoir des instructions differentes.
• Si le machine ou de l'appareil branché cesse de fonctionner, appuyez sur le BOUTON DE RÉINITIALISATION pour réinitialiser le circuit.

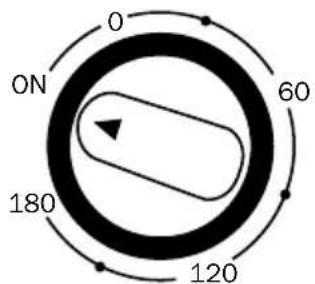

Minuterie*

• Tournez vers la arrêtier pour régler la minuterie pour le compte à rebours minutes à un arrêt automatique.
• La minuterie peut être régée pour un maximum de 180 minutes (3 heures).
• Lorsque la minuterie atteint la position « 0», l'unité cesse de fonctionner. Sur la position « ON», il fonctionnera en permanence.
• Pour le modele FC-100/FC-200/FC-250D/FC-300/FC-420 seulement.

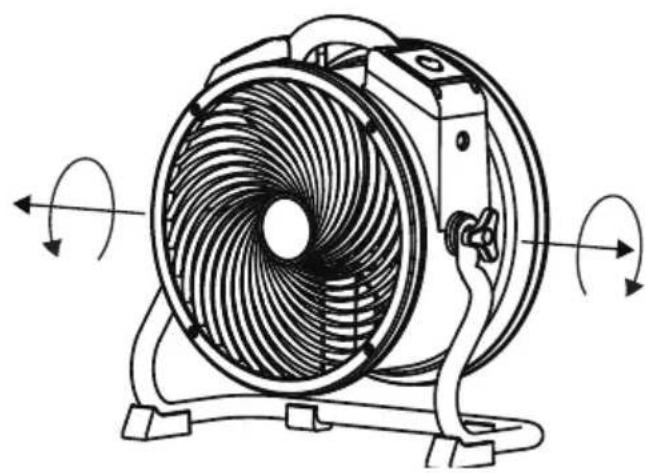

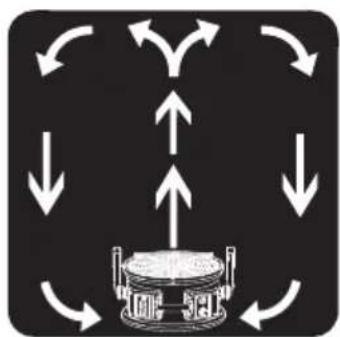

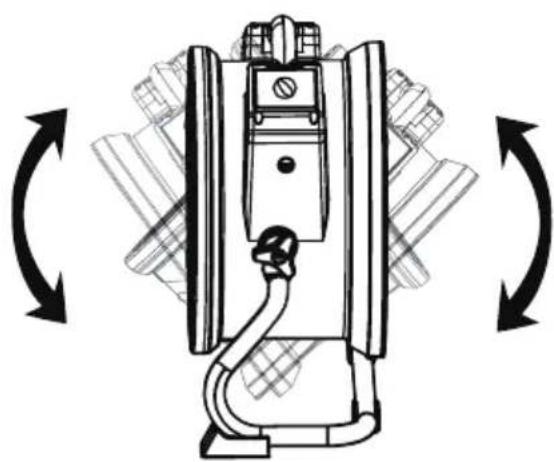

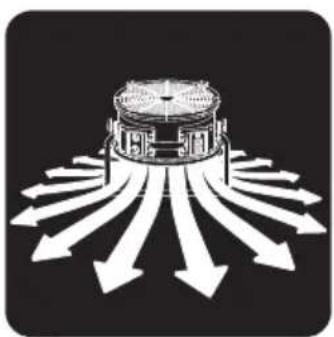

Régler la position d'opération

• Le ventilateur dispose d'un support pivotant sur. Inclinez le ventilateur à l'angle souhaité et vissez les poignées du support pour fixer la position du.

Ascenseur avec poignées

• Soulevez le machine avec la poignée sur le dessus.

Instructions d'entretien de l'utilisateur

La maintenance fréquence est recommandé sur cet apparéil. Le non-respect des instructions d'entretien peut entraîner une défaillance de l' apparéil et annuler la garantie.

• En cas de non-utilisation, débranchez et rangez l'appareil dans un endroit sec à l'intérieur et le laissez refroidir. Assurez-vous qu'il est hors de portée des enfants.
• Avant d'effectuer toute maintenance ou tout nettoyage, il faut toujours débrancher le machine à partir de sa source d'alimentation.
• Essuyez la surface du logement avec un chiffon humide. NE PAS nettoyer l'appareil avec de l'eau directement.
• Vérifiez si les couvertures de la grille sont propres. Enlevez la saleté ou d'autres objets qui pouraient bloquer l'entrée d'air et de sortie d'air.
• NE PAS empiler plus de quatre unités de cet apparéil.

Fixez le poignée du support

Pour éviter d'eventuelles blessures, lorsque vous avez terminé l'utilisation de cet apparéil, placez le machine AVANT.

Fixez la poignee du support pour verrouiller la position du machine.

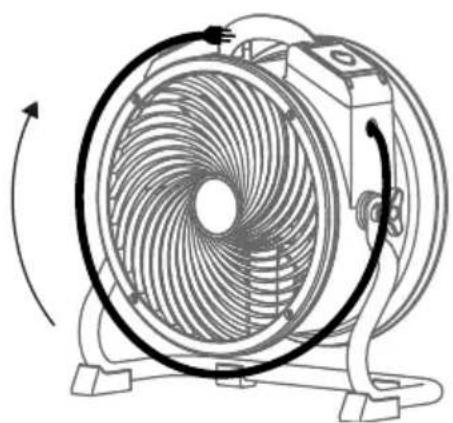

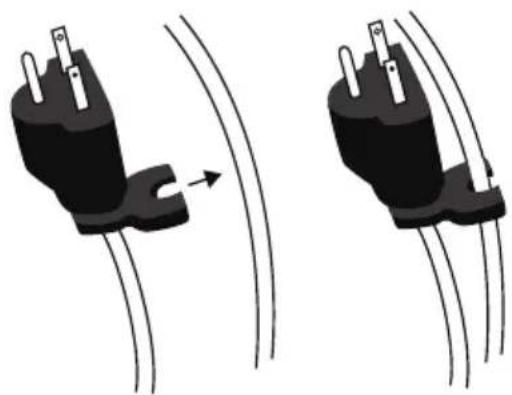

Organiser le cordon

• Enroulez le cordon d'alimentation autour du logement. Utiliser pince pratique à la fin du cordon pour fixer en place.

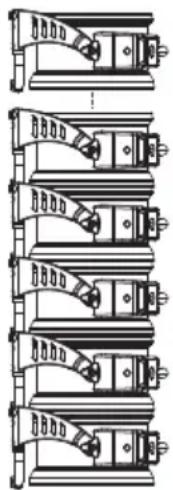

Empiler plusieurs unités

• Empiler le machine sur les côtés. Aligner les entrées d'air des deux machines.

Attention:

• Pour le modele FC-100/FC-200 Séries, NE PAS empiler plus de cinq unités de cet apparéil.
• Pour le modele FC-300/FC-420, NE PAS empiler plus de six unites de cet apparéil.
• La fonction d'empilage n'est pas sécurisée lors du transport.

Guide de dépannage

PROBÉME CAUSE POSSIBLE SOLUTION

Le Aixal Fan ne démarre pas	Aucune électricité. Check for power supply.
	Le cordon d'alimentation est mal branché.	Remove and reconnect the power cord.
	Le coupe-circuit sur le réceptacle électrique supplémentaire* saute.	Enlevez tout apparéil sur la prise électrique supplémentaire et pressez « Réinitialisez » .
	L'interrupteur de minuterie est réglé sur la position « 0 ».* *	Réglez le commutateur de la minuterie sur la position « ON ».*
L'appareil fonctionné mais la vitesse est anormale	L'entrée d'air ou la sortie d'air est bloquée.	Supprimer le blocage.

^ / ^ * Les fonctions ne concerne pas tous les modèles mentionnés dans ce manuel.

Si le guide de ne résout pas votre problème, veuillez contacter XPOWER ou d'autres parties autorisées par XPOWER pour obtenir des instructions supplémentaires.

NUMéro DE MODELE	FC-100 FC-200 FC-250D FC-250AD FC-300 FC-420
Tension / Fréquence	115 V~60 Hz
Ampérage 0,6 A 1,0 A 0,9 A 1,5 A 2,8 A
Puisance u moteur	-- 1/4	HP 1/3 HP
Débit d'air nominal	1100 CFM*	1300 CFM*	1560 CFM*	2100 CFM*	3600 CFM*
Contrôle de vitesse	4 Vitesse		Vitesse Variable		4 Vitesse
Minuterie 3 heures (OFF) N/A 3 heures (OFF)
Réceptacle électrique supplémentaire	N/A			Oui N/A
Longueur du cordon	6 pieds / 1,8 m		10 pieds / 3,0 m		15 pieds / 4,5 m
Boîtier	PP				ABS
Dimension unitaire (L) x (W) x (H)	16,1 x 8,9 x 14,2 pounces / 41,0 x 22,5 x 36,0 cm	17,3 x 8,9 x 15,4 pounces / 44,0 x 22,5 x 39,0 cm		18,6 x 9,4 x 19,2 pounces / 47,2 x 23,9 x 48,8 cm	21,9 x 9,8 x 22,5 pounces / 55,6 x 24,9 x 57,1 cm
Poids de l'unité	9,7 lbs. / 4,4 kg	10,1 lbs. / 4,6 kg		10,8 lbs. / 4,9 kg	13,0 lbs. / 5,9 kg
Certification de sécurité	ETL / C-ETL

*CFM (Cubic Feet per Minute): Pieds cubes par minute.

Si vous produit ne figure pas ci-dessus, veuillez consulter www. xpower. com pour plus d'informations.

Garantie limitee de 1 an

Produits de marque XPOWER-achetés aux États-Unis auprès des distributeurs autorisés une garantie limitée de 1 an. Contactez XPOWER pour confirmer les informations de garantie sur votre produit.

Cette garantie limitée couvre les défauts de matériaux et de fabrication dans vos produits de marque XPOWER, achetés UNIQUEMENT AUX ETATS-UNIS. La politique de garantie locale (le cas échéant) dans votre pays couvrira les produits achetés à l'extérieur aux États-Unis.

Important:

(1) Veuillez terminer l'enregistrement de la garantie en ligne avant l'utilisation. Visitez www. xpower. com/service-support/warranty-registration. (2) Cette garantie limite s'applique à son propre respect des déliés. Contactez XPOWER ou visitez www. xpower. com pour plus d'informations.

Les éléments mentionnés, mais sans s'y limiter ci-dessous ne sont pas couverts par la garantie:

(1) Cordon d'alimentation, filtrés ou tout autre composant considéré comme « pieces consommables » par XPOWER. (2) Usage normale. (3) Les problèmes qui en résultat, directement ou indirectement, à la seule discrétion de xpower, de:

(3.1) Causes externes, comme un accident, un usage abusif ou des problèmes avec l'alimentation électrique. (3.2) Le démontage, l'entretien ou la modification non autorisée par XPOWER. (3.3) L'utilisation non conforme aux instructions du produit indiquées dans le manuel d'emploi. (3.4) L'éché de suivre les instructions du produit ou de l'absence d'entretien nécessaire indiqué dans le manuel d'emploi.

Avant de contacter XPOWER, veuillez essayer une ou plusieurs des éléments suivants:

(1) Consultez le manuel d'emploi et suivez les instructions du guide de dépannage. (2) Accédez www. xpower. com pour plus de conseils et d'informations qui pouraient être utiles pour répondre à vos problèmes.

Si vous avez besoin d'aide supplémentaire de XPOWER, veuilles:

(1) Email info@xpower. com. (2) Appeler Département de service à la clientèle de XPOWER aux États-Unis au 855-855-8868 ou d'autres chiffres fournis sur www. xpower. com. (3) Visitez Siège social de XPOWER États-Unis au 668 S. 6th Ave., City of Industry, CA 91746 ou l'adresse la plus récente fournie sur www. xpower. com.

Veuillez avoir également votre preuve d'achat originale et le numéro de série de votre produit lorsque vous contactez XPOWER.

Si vous étés averti à returner l'unité pour le service ou le remplacement, veuilles:

(1) Demandez un numero d'autorisation de return de marchandise ou RMA (Return-Merchandise-Authorization). (2) Utilisez l'original ou un emballage équivalent, payez en l'avance les frais d'expédition à vos propres frais à l'adresse fournie par XPOWER, avec le RMA numéro sur l'étiquette d'expédition ou l'emballage. (3) Y compris toutes les pieces et composants d'origine.

XPOWER inspectera, évaluera et conseillera les réparations nécessaires et les couts applicables, le cas échéant. Pour les produits sous garantie, nous paierons pour vous expédier le produit réparé ou remplace (s) si vous utilisez une adresse dans les États-Unis. Sinon, nous vous expeditorons le produit (s) à vos frais.
