Type de produit	Interphone vidéo
Marque	Vimar
Modèle	ELVOX 40135
Caméra	CMOS 1/4", sortie PAL/CVBS, résolution 380 TV lignes
Angles de vue	100° horizontal / 82° vertical
Éclairage minimum	1,0 lux
Alimentation	24 Vcc sur bornes B1, B2, puissance max 9 W
Consommation en veille	40 mA
Consommation en communication	200 mA
Consommation en communication + gâche	250 mA
Sortie vidéo	16 dBm sur 100 ohms
Température de fonctionnement	-25 °C à +55 °C
Bornier de connexion	M (masse), CA (commande gâche), B1/B2 (BUS), S-/S+ (sortie 12 Vcc)
Réglages	Volume micro, volume haut-parleur, balance, temps d'activation
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Installation par un professionnel. Débrancher avant toute intervention.
Distance maximale des connexions	10 m pour bornes M, CA, S-, S+

FOIRE AUX QUESTIONS - ELVOX 40135 Vimar

Comment brancher l'interphone vidéo ELVOX 40135 ?

Raccorder les bornes B1 et B2 à l'alimentation 24 Vcc. Utiliser les bornes M (masse), CA (commande gâche), S- et S+ pour la sortie 12 Vcc. Respecter la polarité et la distance max de 10 m.

Quelle est la consommation électrique en veille ?

La consommation en veille est de 40 mA. En communication, elle passe à 200 mA, et à 250 mA avec la gâche activée.

Comment régler le volume du haut-parleur et du micro ?

Utiliser les trimmers situés à l'intérieur : volume haut-parleur (13), volume micro (11), et balance (12). Ajuster progressivement avec un tournevis.

La caméra ne fonctionne pas, que faire ?

Vérifier l'alimentation sur B1 et B2 (24 Vcc), le branchement de la sortie vidéo, et le bon réglage du dip-switch. Si le problème persiste, appuyer sur le bouton RST (réinitialisation).

Comment programmer le bouton d'appel P2 ?

Utiliser le connecteur LED/P2 (9) pour brancher un second bouton d'appel. Configurer via le dip-switch et le bouton PRG. Consulter le site Vimar pour plus de détails.

Quels sont les angles de vue de la caméra ?

Les angles de vue sont de 100° horizontal et 82° vertical, avec un éclairage minimum de 1,0 lux.

Peut-on installer l'interphone en extérieur ?

Oui, la température de fonctionnement va de -25 °C à +55 °C. Néanmoins, protéger l'appareil des intempéries directes.

Comment connecter une gâche électrique ?

Brancher la gâche sur les bornes CA (commande) et M (masse). Configurer le dip-switch en position 3 pour le capteur de porte ouverte. La consommation max est de 250 mA.

Que faire si l'image est de mauvaise qualité ?

Vérifier l'éclairage ambiant (minimum 1 lux), nettoyer la lentille de la caméra, et s'assurer que la résolution (380 TV lignes) est adaptée. Ajuster le trimmer de balance si nécessaire.

Où trouver le manuel complet ?

Le manuel complet est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également consulter le site www.vimar.com.

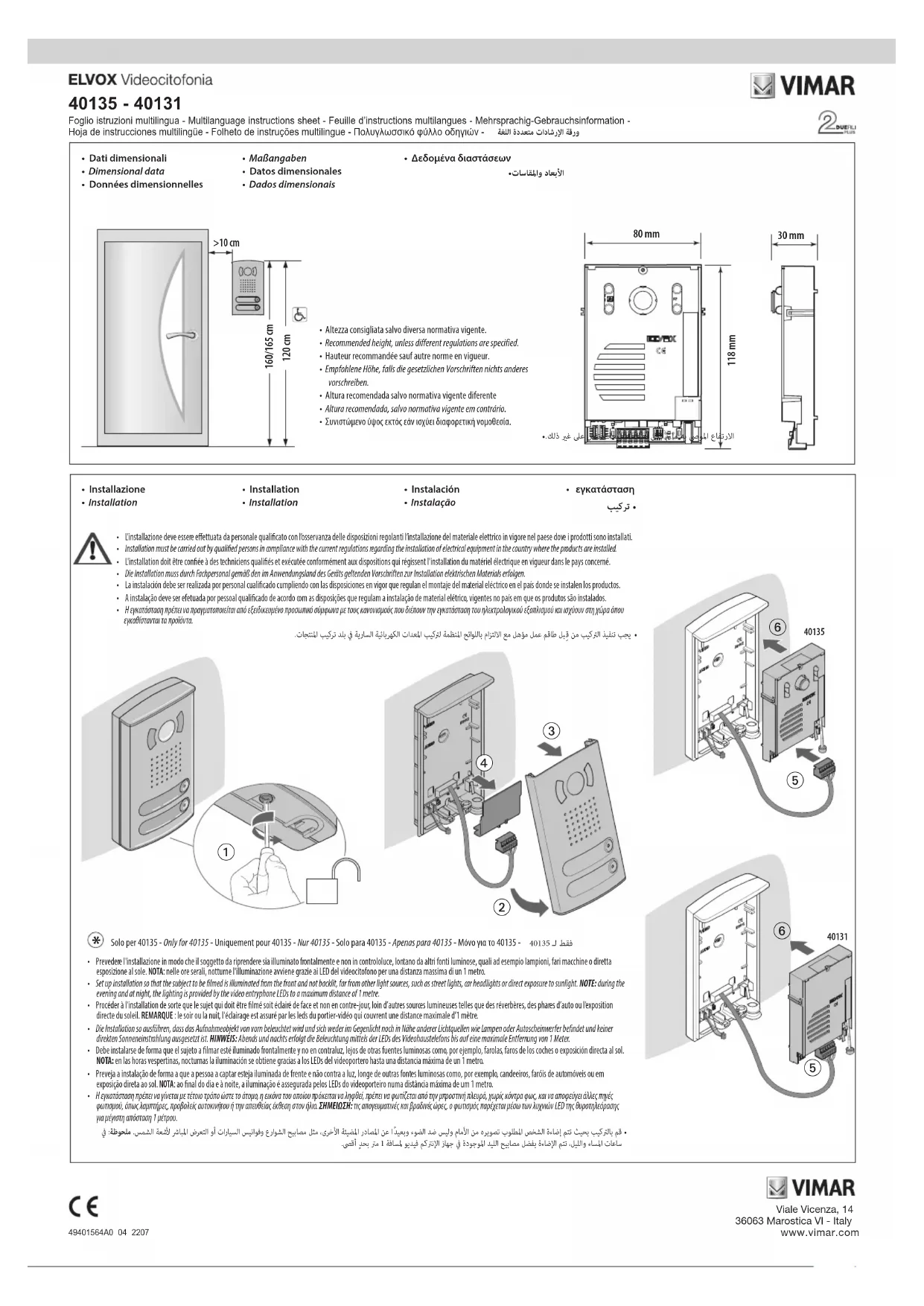

MODE D'EMPLOI ELVOX 40135 Vimar

Foglio istruzioni multilingua - Multilanguage instructions sheet - Feuille d'instructions multilangues - Mehrsprachig-Gebrauchsinformation - Hoja de instrucciones multilingüe - Folheto de instruções multilingue - Полуγλωσικό φύλλο οδηγιών - ورقة الإززشات متعدة della Reg

• Dati dimensionali • Dimensional data • Données dimensionnelles

• Maßangaben - Datos dimensionales • Dados dimensionais

• Dati tecnici - Technical data • Caractéristiques techniques

- Caméra CMOS 1/4" avec sortie PAL/CVBS Résolution 380 TV lignes

Angles de vue 100°/82° horizontal/vertical Éclairage minimum 1,0 lux

Alimentation à travers les bornes B1, B2.

Consommation en Stand-by 40 mA

Consommation en communication 200 mA

Consommation en communication et validation gâche 250 mA

Tension minimale sur les bornes B1, B2 24 Vcc; Puissance maximale 9 W

Sortie signal vidéo 16dBm sur 100 Ohms

Température de fonctionnement : (-25 °C) - (+55 °C)

1 - Led d'éclairage du champ de vision

2 - Caméra

3 - Touche d'appel P1

4 - Touche de programmation (PRG)

5 - Dip-Switch de configuration

6 - Bornier de connexion (CFG/ID)

• M = Masse (référence pour

borne CA)

• CA = Commande ouverture

gâche; capteur de

signalisation porte ouverte

(voir tableau Dip Switch -

position switch 3)

• B1-B2 = BUS

• S-/S+ = Sortie gauche 12 Vcc

7 - Touche de réinitialisation (RST)

8 - Connecteur pour la programmation à

partir du logiciel (SER)

9 - Connecteur pour touche d'appel P2

(LED/P2)

10 - Haut-parleur

11 - Volume micro

12 - Balance

13 - Volume haut-parleur

14 - Temps activations

Remarque: la distance maximale des connexions aux bornes M, CA et S-, S+ est de 10 m.

• Utilizzo tasti e trimmer • Use of buttons and trimmer • Utilisation des touches et du variateur

• For further information see www. vimar. com website • Pour informations détaillées voir www. vimar. com

• Für weiterführende Informationen, siehe www. vimar. com - Más información en www. vimar. com - Informações mais aprofundadas en www. vimar. com
