Type de produit	Ventilateur extra plat (Chauffage)
Modèle	PL700A (également XL-700A, XL-730A, XL-760AM)
Dimensions (L x l x H)	21,0 x 45,0 x 45,0 cm
Poids	9,0 kg (PL700A)
Alimentation	115 V~60 Hz, 2,8 A
Moteur	1/3 HP
Débit d'air nominal	1050 CFM (PL700A)
Contrôle de vitesse	3 vitesses (position 1, 2, 3)
Prise électrique supplémentaire	2 prises normales (modèles PL700A/XL700A/XL730A)
Longueur du cordon	4,7 m
Utilisation recommandée	Séchage d'espaces restreints, restauration de dégâts d'eau, usage domestique et professionnel
Positions de fonctionnement	Multiples positions pour diriger le flux d'air
Entretien	Débrancher avant nettoyage ; essuyer avec un chiffon humide ; ne pas nettoyer à l'eau directement
Sécurité	Disjoncteur intégré ; GFCI sur certains modèles ; ne pas utiliser avec variateur de vitesse
Garantie	1 an limitée (États-Unis)

FOIRE AUX QUESTIONS - PL700A XPower

Comment démarrer le ventilateur extra plat ?

Tournez le bouton de contrôle de la position OFF à la vitesse souhaitée (1, 2 ou 3). Pour les modèles XL-760AM, utilisez la position ON.

Puis-je utiliser le ventilateur dans différentes positions ?

Oui, le ventilateur peut fonctionner dans plusieurs positions pour diriger le flux d'air vers les zones souhaitées. Assurez-vous que les entrées et sorties d'air ne sont pas obstruées.

Comment tester le GFCI (si présent) ?

Avant chaque utilisation, appuyez sur le bouton TEST puis sur RESET. Si le bouton TEST ne se réinitialise pas, consultez le guide de dépannage.

Que faire si le ventilateur ne démarre pas ?

Vérifiez l'alimentation électrique et la connexion du cordon. Si le disjoncteur de la prise auxiliaire a sauté, appuyez sur RÉINITIALISER. Si le ventilateur fonctionne à une température extrême, éteignez-le et laissez-le refroidir.

Puis-je empiler plusieurs ventilateurs ?

Oui, vous pouvez empiler jusqu'à six unités maximum. Alignez les entrées d'air lors de l'empilage.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Essuyez la surface du boîtier avec un chiffon humide. Ne nettoyez pas avec de l'eau directement. Vérifiez et nettoyez les grilles d'entrée et de sortie pour éviter les obstructions.

Où dois-je ranger le ventilateur lorsqu'il n'est pas utilisé ?

Rangez-le dans un endroit sec, à l'abri du soleil, des températures extrêmes et de l'humidité. Enroulez le cordon autour de l'entrée d'air et fixez-le avec la pince fournie.

Quels accessoires sont inclus avec le ventilateur ?

Le ventilateur extra plat est livré avec un manuel d'emploi.

Comment faire fonctionner la prise électrique supplémentaire ?

Les prises supplémentaires fonctionnent même si le ventilateur est éteint. Respectez l'ampérage maximum : 12 A max avec le ventilateur éteint, 8,5 A max avec le ventilateur allumé.

Que couvre la garantie limitée d'1 an ?

La garantie couvre les défauts de matériaux et de fabrication. Elle ne couvre pas le cordon d'alimentation, l'usure normale, les dommages dus à une utilisation abusive ou aux modifications non autorisées. Enregistrez votre produit en ligne sur www.xpower.com.

MODE D'EMPLOI PL700A XPower

Ventilateur Extra Plat Mode d'emploi

PL-700A, XL-700A, XL-730A, XL-760AM

(115V\~ 60HZ)

Intertek

Lisez et enregistrez ces instructions

www. xpower. com | 1-(855)-855-8868 | info@xpower. com

L'utilisateur du produit électrique peut créer des risques possibles, sans être limité aux blessures, une incendie, un choc électrique. Le non-respect de ces instructions peut endommager et / ou nuire à son fonctionnement et annuler la garantie.

• Avant d'utilisation, enlevez tous les matériaux d'emballage et vérifiez pour endommagements éventuels qui auraient pu survenir lors du transport ou en cas d'éléments manquants.
• Vérifiez le système électrique d'alimentation afin d'assurer qu'il respecte les spécifications de l'appareil.
• NE PAS opérer aucun ventilateur avec un fil ou prise endommagée. Jetez le ventilateur ou le retournez à un centre de service autorisé pour l'examen et / ou la réparation.
• Utilisez uniquement des prises protégées par interrupteur de circuit à la terre (GFCI). Veuillez communiquer avec un électricien qualifié pour la vérification et / ou l'installation d'une prise GFCI si nécessaire.
• NE PAS couvrir le fil avec la moquette. NE PAS couvrir le cordon avec des coulisseaux, des coureurs ou des revêtements similaires. NE PAS Passer le câble sous les meubles ou les appareils. Éloigner le fil de la zone de circulation et où il ne sera pas trébuché.
• Afin de réduire le risque d'incendie ou d'électrocution, NE PAS Utilisez ce ventilateur avec n'importe quel dispositif de contrôle de vitesse à l'état solide.
• NE PAS touchez cet appareil ou la fiche avec les mains humides ou tout en restant dans l'eau.
• NE PAS faire fonctionner l'appareil dans n'importe quelle eau commune.
• NE PAS utiliser le produit dans des endroits où de l'essence, de la peinture ou d'autres biens et objets inflammables sont utilisés ou entreposes.
• NE PAS mettre des objets dans les entrées du produit pour éviter d'endommager l'appareil et annuler la garantie.
• NE PAS couvrir l'entrée d'air ou la sortie de l'appareil.
• NE PAS diriger le flux d'air sur les visages ou les corps humains.
• NE PAS permettre aux enfants de jouer cet appareil.
• DISPOSITIF À FONCTIONNEMENT AUTOMATIQUE - Pour réduire le risque de blessures, débranchez-vous de l'alimentation avant l'entretien.
• Retirer le cordon d'alimentation de la prise électrique en saisissant et en tirant sur le cordon d'alimentation enfichable extrémité seulement, NE PAS tirer le cordon directement.
• NE PAS tenter réparer ou de régler les fonctions électriques ou mécaniques de cet appareil, car cela pourrait causer un danger et annuler la garantie.
• Si l'appareil est endommagé ou avec mauvais fonctionnement, NE PAS continuer à l'utiliser. Débrancher le produit de la prise électrique. Reportez-vous au guide de dépannage ou contacter XPOWER.
• Entreposez le dans un endroit sec, à l'abri de l'exposition à la lumière du soleil, la température et l'humidité extrêmes ou d'autres environnements extrêmes, en cas de non-utilisation.
• NE PAS empiler plus de six unités de cet appareil.
• Vous pouvez obtenir le manuel d'instruction électronique sur le site web www. xpower. com.

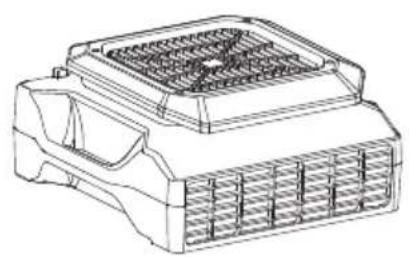

Eléments inclus

- Ventilateur extra plat x 1 - Manuel d'emploi x 1

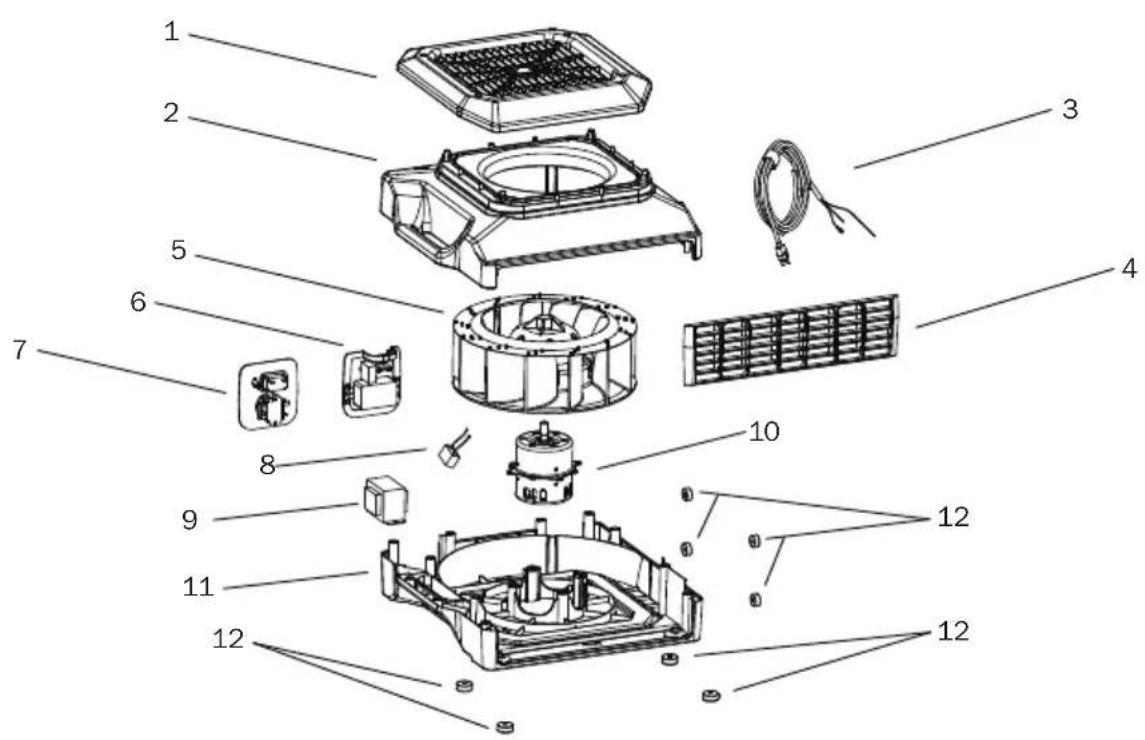

Description des pièces

(1) Couvercle de grille d'entrée (2) Boîtier supérieur (3) Cordon d'alimentation (4) Couvercle de grille de

sortie

(5) Ventilateur (6) Réceptacle protégée par GFCI (7) Plaque de commutation

(8) Condensateur (9) Transformateur** (10) Motor (11) Bottom Housing (12) Rubber Feet

* Pour le modèle XL-760AM seulement. ** Pour le modèle PL-700A/XL-700A/XL-730A seulement.

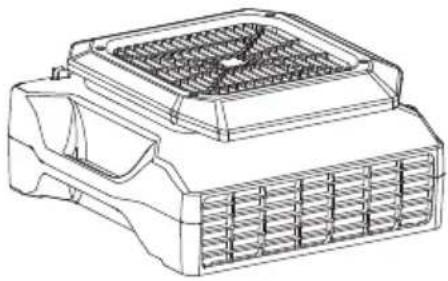

Introduction du ventilateur extra plat

• Le XPOWER Ventilateur Extra Plat produit une capacité de débit d'air élevée pour les petits et grands travaux pour n'importe quel emplacement de taille.
• Il est idéal pour sécher les espaces restreints tels que les espaces restreints, sous les comptoirs, les armoires intérieures, les salles de bains, les intérieurs de voitures, etc.
• Il est également conçu pour le nettoyage professionnel de tapis, les travaux de restauration des dégâts d'eau ou un usage domestique.

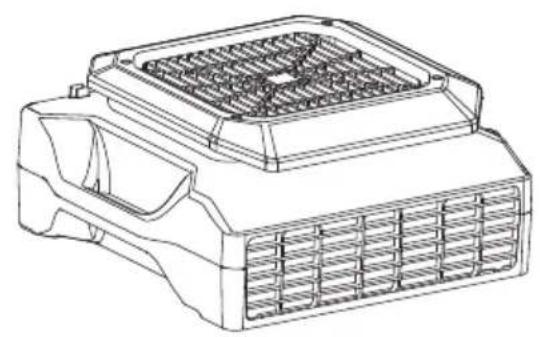

Positions multiple d'exploitation

Le ventilateur extra plat peut fonctionner dans des positions différentes, de diriger le flux d'air vers les zones souhaitées.

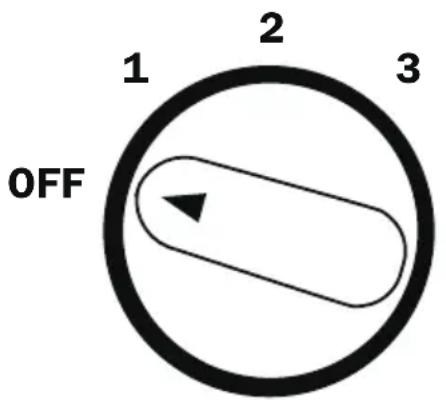

Contrôle à trois vitesses (Pour modèle PL-700A et XL-700A seulement) et contrôle à cinq vitesses (Pour modèle XL-730A seulement)

• Tournez vers la position « OFF » pour mettre le ventilateur extra plat hors tension. Tournez vers une position quelconque de vitesse pour commuter le ventilateur extra plat sur marche.
• Tournez dans le sens des aiguilles d'une montre pour régler la vitesse du ventilateur souhaitée.
• Pour contrôle à trois vitesses: Il y a 3 vitesses de ventilateur à partir de: 1, 2, 3. « 1 » est la plus faible vitesse et « 3 » est la plus grande vitesse.
• Pour contrôle à cinq vitesses: Il y a 5 vitesses de ventilateur à partir de: 1, 2, 3. « 1 » est la plus faible vitesse et « 5 » est la plus grande vitesse.

Contrôle marche / arrêt (Pour modèle XL-760AM seulement)

- Tournez vers la position « OFF » pour mettre le ventilateur extra plat hors tension. Tournez vers la position « ON » pour mettre le ventilateur extra plat sous tension.

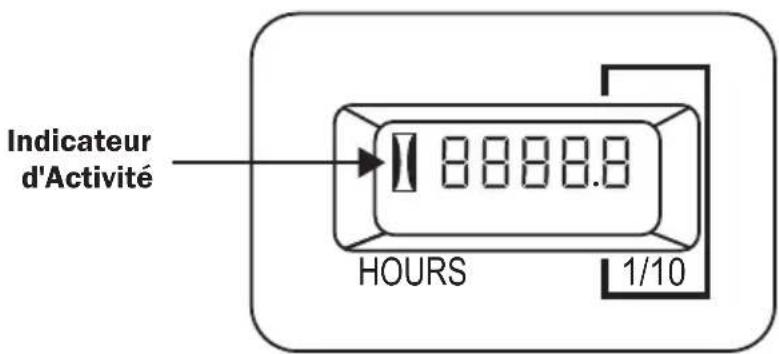

Compteur de temps (Pour modèle XL-760AM seulement)

• Cela montre le temps de fonctionnement total de la première utilisation au moment actuel.
• Lorsque la machine s'allume, l'indicateur d'activité clignote. Le temps de fonctionnement commence à compter. Lorsque la machine est éteinte, l'indicateur d'activité reste allumé.
• La valeur ne peut pas être réinitialisée. Lorsque la valeur dépasse 9999,9 heures, il recommencera à partir de 0.

Réceptacle électrique additionnel

• D'autres appareils peuvent être branchés dans les prises électriques supplémentaires et le travail si le brasseur d'air est allumé ou éteint. Toutefois, l'ampérage total doit être inférieur au ampérage indiqué. Les différents modèles peuvent avoir des instructions différentes.
• Si le brasseur d'air ou de l'appareil branché cesse de fonctionner, appuyez sur le bouton de réinitialisation pour réinitialiser le circuit.

Pour réceptacle électrique additionnelle protégée par GFCI (Interrupteur de circuit de défaut à la terre):

• Lorsqu'un défaut à la terre se produit, le GFCI interrompt immédiatement la connexion électrique à la prise électrique supplémentaire. Consultez le Guide de dépannage.
• Un défaut à la terre est un contact accidentel entre un conducteur sous tension (par exemple, un être humain) et une mise à la terre ou un châssis d'équipement.

AVERTISSEMENT: Risque d'électrocution. Vous devez tester le GFCI avant chaque utilisation.

• Appuyez sur le bouton de test, puis sur le bouton de réinitialisation du GFCI. Le bouton de test doit être réinitialisé en position non pressée.
• Si le bouton de test ne réagit pas comme indiqué ci-dessus, consultez le Guide de dépannage.

Réceptacle électrique additionnel régulier (Pour modèle PL-700A, XL-700A et XL-730A seulement)

Réceptacle électrique additionnel protégée par GFCI (Pour modèle XL-760AM seulement)

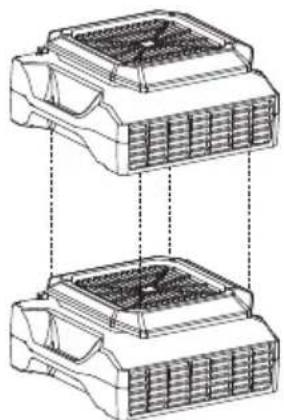

Empiler plusieurs unités

- Empiler le ventilateur extra plat sur les dessus. Aligner les entrées d'air des deux brasseurs d'air.

Warning

- Ne pas empiler plus de six unités de cet appareil.

Instructions d'entretien de l'utilisateur

La maintenance fréquente est recommandé sur cet appareil. Le non-respect des instructions d'entretien peut entraîner une défaillance de l'appareil et annuler la garantie.

• En cas de non-utilisation, débranchez et rangez l'appareil dans un endroit sec à l'intérieur et le laissez refroidir. Assurez-vous qu'il est hors de portée des enfants.
• Avant d'effectuer toute maintenance ou tout nettoyage, il faut toujours débrancher le brasseur d'air à partir de sa source d'alimentation.
• Essuyez la surface du boîtier avec un chiffon humide. Ne pas nettoyer l'appareil avec de l'eau directement.
• Vérifiez si les couvertures de la grille sont propres. Enlevez la saleté ou d'autres objets qui pourraient bloquer l'entrée d'air et de sortie d'air.
• Ne pas empiler plus de six unités de cet appareil.

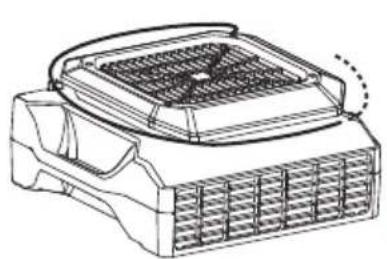

Organiser le cordon

- Enrouler le cordon d'alimentation autour de la entrée d'air pour le stockage après utilisation.

- Utiliser pince pratique à la fin du cordon pour fixer en place.

Le ventilateur extra plat ne démarre pas	Aucune électricité. Vérifiez l'alimentation.
	Le cordon d'alimentation est mal branché.	Débranchez et rebranchez le cordon d'alimentation.
	La machine fonctionne sous une température extrême.	Eteignez la machine et la débranchez. Laissez refroidir la machine à une température normale.
	Le coupe-circuit sur le réceptacle électrique supplémentaire saute.	Enlevez tout appareil sur la prise électrique supplémentaire et pressez « Réinitialisez ».
L'appareil fonctionne mais la vitesse est anormale	L'entrée d'air ou la sortie d'air est bloquée.	Supprimer le blocage.
Le réceptacle électrique supplémentaire n'a pas d'alimentation	Le coupe-circuit sur le réceptacle électrique supplémentaire saute.	Enlevez tout appareil sur la prise électrique supplémentaire et pressez « Réinitialisez ».
	Un défaut à la terre provoque une coupure de courant par GFCI.	Éteignez et débranchez le purificateur d'air. Enlevez tout appareil sur la prise électrique supplémentaire et pressez « Réinitialisez ».
Le bouton de test ne réagit pas au test GFCI basé sur le maualnt	Un défaut à la terre provoque une coupure de courant par GFCI.

Si le guide de ne résout pas votre problème, veuillez contacter XPOWER ou d'autres parties autorisées par XPOWER pour obtenir des instructions supplémentaires.

Spécifications techniques

NUMÉRO DE MODÈLE	PL-700A XL-700A XL-730A XL-760AM
Tension / Fréquence	115 V~60 Hz
Ampérage 2,8 A
Puissance u moteur 1/3 HP
Débit d'air nominal 1050 CFM* 1150 CFM*
Contrôle de vitesse 3	Vitesses 5 Vitesses 1 Vitesse
Compteur de temps N/A 9999.9 Heur
Réceptacle électrique supplémentaire	2 Réceptacles Normales			2 Réceptacles de GFCI
Longueur du cordon 15 pieds / 4,7 m
Dimension unitaire (L) x (W) x (H)	8,3 x 17,7 x 17,7 pounces / 21,0 x 45,0 x 45,0 cm
Poids de l'unité	19,8 lbs. / 9,0 kg	21,2 lbs. / 9,6 kg	22,9 lbs. / 10,4 kg	20,7 lbs. / 9,4 kg
Certification de sécurité	ETL/C-ETL

*CFM (Cubic Feet per Minute): Pieds cubes par minute.

Si votre produit ne figure pas ci-dessus, veuillez consulter www. xpower. com pour plus d'informations.

Garantie limitée de 1 an

Produits de marque XPOWER-achetés aux États-Unis auprès des distributeurs autorisés une garantie limitée de 1 an. Contactez XPOWER pour confirmer les informations de garantie sur votre produit.

Cette garantie limitée couvre les défauts de matériaux et de fabrication dans vos produits de marque XPOWER, achetés UNIQUEMENT AUX ETATS-UNIS. La politique de garantie locale (le cas échéant) dans votre pays couvrira les produits achetés à l'extérieur aux États-Unis.

Important:

(1) Veuillez terminer l'enregistrement de la garantie en ligne avant l'utilisation. Visitez www. xpower. com/service-support/warranty-registration. (2) Cette garantie limitée s'applique à son propre respect des délais. Contactez XPOWER ou visitez www. xpower. com pour plus d'informations.

Les éléments mentionnés, mais sans s'y limiter ci-dessous ne sont pas couverts par la garantie:

(1) Cordon d'alimentation, filtres ou tout autre composant considéré comme « pièces consommables » par XPOWER. (2) Usure normale. (3) Les problèmes qui en résultent, directement ou indirectement, à la seule discrétion de xpower, de: (3.1) Causes externes, comme un accident, un usage abusif ou des problèmes avec l'alimentation électrique. (3.2) Le démontage, l'entretien ou la modification non autorisée par XPOWER. (3.3) L'utilisation non conforme aux instructions du produit indiquées dans le manuel d'emploi. (3.4) L'échec de suivre les instructions du produit ou de l'absence d'entretien nécessaire indiqué dans le manuel d'emploi.

Avant de contacter XPOWER, veuillez essayer une ou plusieurs des éléments suivants:

(1) Consultez le manuel d'emploi et suivez les instructions du guide de dépannage. (2) Accédez www. xpower. com pour plus de conseils et d'informations qui pourraient être utiles pour répondre à vos problèmes.

Si vous avez besoin d'aide supplémentaire de XPOWER, veuillez:

(1) Email info@xpower. com. (2) Appeler Département de service à la clientèle de XPOWER aux États-Unis au 855-855-8868 ou d'autres chiffres fournis sur www. xpower. com. (3) Visitez Siège social de XPOWER États-Unis au 668 S. 6th Ave., City of Industry, CA 91746 ou l'adresse la plus récente fournie sur www. xpower. com.

Veuillez avoir également votre preuve d'achat originale et le numéro de série de votre produit lorsque vous contactez XPOWER.

Si vous êtes averti à retourner l'unité pour le service ou le remplacement, veuillez:

(1) Demandez un numéro d'autorisation de retour de marchandise ou RMA (Return-Merchandise-Authorization). (2) Utilisez l'original ou un emballage équivalent, payez en l'avance les frais d'expédition à vos propres frais à l'adresse fournie par XPOWER, avec le RMA numéro sur l'étiquette d'expédition ou l'emballage. (3) Y compris toutes les pièces et composants d'origine.

XPOWER inspectera, évaluera et conseillera les réparations nécessaires et les coûts applicables, le cas échéant. Pour les produits sous garantie, nous paierons pour vous expédier le produit réparé ou remplacé (s) si vous utilisez une adresse dans les États-Unis. Sinon, nous vous expedierons le produit (s) à vos frais.
