MODE D'EMPLOI ELVOX R854 Vimar

Module serrure automatique 120B/P01

Télécharger le manuel d'instructions sur le site www. vimar. com

Description générale 120B/P01:

L'article 120B/P01 est un accessoire Digibus utilisé pour effectuer l'ouverture automatique de la gâche de la porte à la suite d'un appel depuis la plaque de rue vers le poste d'appartement. Cette fonction n'est active que lorsque la borne T2 est fermée (par un interrupteur extérieur) vers la masse (4). Lorsque l'automatisme est activé, la led rouge s'allume en tant que confirmation de l'insertion effectuée.

Description BORNES:

5 Positif d'alimentation (12/15 Vcc environ).

4 Masse (GND).

1 Ligne numérique "Digibus". Permet de communiquer avec d'autres appareils Digibus.

R-R Contact N. O. du relais (courant maximum 1A, tension maximum 24V ca/cc).

T1 Touche de programmation (en phase de reset) ou pour l'envoi manuel de la commande gâche.

T2 Borne d'activation de la fonction d'ouverture automatique". Relier à un interrupteur extérieur.

T3 Non utilisé.

Programmation numéro digibus:

Pour programmer le numéro Digibus associé, il est nécessaire d'individualiser de manière univoque le dispositif; normalement effectuée avec le même numéro que le poste d'appartement associé, la procédure est similaire à la programmation d'un poste d'appartement Digibus : en maintenant la touche T1, appuyer pendant un instant sur la touche "PRG". Sans relâcher la touche T1, après 8/10 secondes environ la led verte (G) s'allume pour confirmer l'entrée du dispositif en programmation. Effectuer ensuite l'appel depuis la plaque (ou le standard ou un autre dispositif de programmation) avec le numéro que l'on veut associer.

Le dispositif 120B/P01, après avoir reçu l'appel, mémorise internement le numéro associé et quitte la programmation (en confirmant le tout avec l'extinction de la led verte). Effectuer un nouvel appel (avec T2 fermé) pour vérifier la programmation.

FONCTIONS ACCESSOIRES (pour usages optionnels) :

1) Le bouton T1 peut être utilisé pour mettre le dispositif en programmation et pour forcer l'envoi "manuel" d'une commande d'OUVERTURE GÂCHE.

2) Le Relais (entre les bornes R-R) est activé à la suite d'un appel vers le numéro (comme s'il s'agissait d'un poste d'appartement) uniquement au cas où la borne T2 est fermée (vers la masse). Aux appels successifs vers d'autres numéros ou en cas de reset, le relais se désactive.

Fonctionnement typique:

Le 120B/P01 est programmé avec le même numéro que le poste d'appartement lui étant associé. Si le contact T2 est fermé vers la borne 4 (GND), la led de DROITE (ROUGE) s'allume à la réception d'un appel vers le propre numéro; après 1-2 secondes environ, le module renvoie vers la plaque une commande Digibus d'ouverture gâche. Au contraire, si le contact T2 est ouvert, le module ne réagit en aucune manière aux appels vers le propre numéro.

Partie supérieure (amovible si non nécessaire) pour la fixation par vis dans des boîtiers de plus grande dimension.

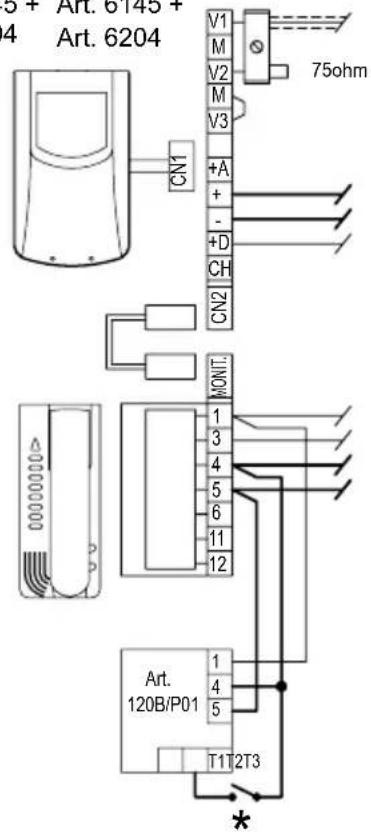

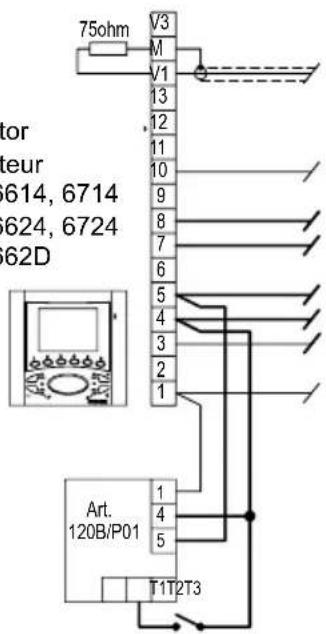

Schémas de branchement: Branchement du dispositif Art. 120B/P01 pour ouverture gâche automatique

Art. 6145 + Art. 6145 +

Art. 6204 Art. 6204

3 + Art. 6145 + 4 Art. 6204 V1 M V2 M V3 +A + - +D CH CN1 CN2 75ohm MONT. 1 3 4 5 6 11 12 Art. 120B/P01 1 4 5 T1T2T3 *

Monitor

Moniteur

Art. 6614, 6714

Art. 6624, 6724

Art. 662D

75ohm V3 M V1 13 12 11 10 9 8 7 6 5 4 3 2 1 75ohm tor teur 614, 6714 624, 6724 62D Art. 120B/P01 1 4 5 T1T2T3

Interrupteur de validation ouverture gâche automatique

L'installation doit être effectue en respectant les dispositions regissant l'installation du matériel électrique en vigueur dans le pays ou se trouvent les produits.

Pour protéger l'environnement

et la santé des personnes et éviter toute sanction administrative, l'appareil portant ce symbole ne devra pas être éliminé avec les ordures ménagères mais devra être confié au distributeur lors de l'achat d'un nouveau modèle. La récolte de l'appareil portant le symbole de la poubelle barrée devra avoir lieu conformément aux instructions divulguées par les organismes régionaux préposés à l'élimination des déchets.
