MODE D'EMPLOI PV 10 BT PEAVEY
Nous you felicitons d'avoir achete le mixeur compact PV*10AT ou PV*10BT de la marque Peavey. Le PV*10AT et le PV*10BT sont des consoles de mixage de qualite studio conques pour repondre aux differents besoin tout en occupant un petit espace. Elles sont parfaites pour des performances dans une petite salle ou dans des conditions denregistrement a domicile. Les mixeurs de la série PV offrent eglement des effets DSP integres, pratiques pour un enregistrement et une sonorisation en temps reel, tandis que les commandes paramétriques vous permettent de personneliser chaque effet selon vos besoin.
Le PV 10 BT comprehend 4 canaux de préamplis mic de reference-qualité, 4 sorties directes pour l'enregistrement, un canal stéreo, un canal multimédia avec entrée sans fil Bluetooth, des effets numériques de qualité élevée avec écran LCD, une sortie USB de diffusion, un lecteur MP3 via entrée à USB, l'enrichissement audio Kosmos exclusive de la marque Peavey, une alimentation fantôme de 48 volts, des sorties de salle de contrôle selectionnables doubles, 2 canaux de compression, un canal de préampli de guitare sélectionnable intégré, un EQ 3 bandes par canal avec déviation, des boutons de coupure de canal, un envoi aux., des indicateurs d'échéage de signal et un vumètre LED master stéreo. Ce mixeur incroyablement polyvalent se compte chez vous comme dans un studio et une salle de concert. Ses fonctionnalités modernes comme le Bluetooth permettent une connexion instantanée à presque tous dispositifs « intelligent ». 4 sorties directes permettent une connexion facile à la plupart des interfaces DAW pour l'enregistrement; en outre, le PV 10 BT peut diffuser le son directement vers un PC. La lecture MP3 est également disponible, branche simplement un disque dur à mémoire flash contenant des fichiers MP3 au port A USB et utilisez l'écran LCD pour selectionner et écouter la musique. La fonction Solo de série PV permet à l'utilisateur désigner les canaux individuels par l'intériméaire des sorties de la salle de contrôle ou du casque et la déviation EQ permet à l'utilisateur de comparer le signal EQ'd au signal original par pression d'un bouton. 2 canaux de compression permettent de contrôle les signaux de niveaux difficibles, et la forme de guitare exclusive de la marque Peavey règle l'EQ et le préampli spécifique pour guitare. Les filtres passa-haut de chaque canal supplément les renflements et les bruits indésirables, et les sorties Master et AUX isolées assurent un signal silencieux propre à vos haut-parleurs ou amplificateurs actifs. Les tous nouveaux mixeurs non actifs de la série PV représentent l'aboutissement en termes de performances et de valeur.
En plus de tous ces dispositifs, le PV10AT compte 2 canaux Autotune d'Antares, entreprises de renommée mondiale, qui peuvent etre regles pour dessrer dedicatement les harmonies vocales ou pour creer des effets vocaux robotiques presents dans la musique populaire actuelle. La touche personnelle exclusive de la marque Peavey permit d'adapter la fonction auto-tune a toutes les échelles souhaitees lors d'une performance en direct. Il est si facile et si rapide que vous pouvez le regler entre deux morceaux, au beau milieu d'une performance.
Veuillez dire manuel attentivement pour veiller à votre propre sécurité et pour protégger également votre amplificateur.
ENTREE De ligne/mic (CAN.1-8)
4 combinaisons de préamplis de micro à faible bruit XLR et 1 / 4 - Canal d'entree 3,5mm RCA ou stereo 1 / 4 - Connectivite sans fil Bluetooth EQ 3 bandes sur tous les canaux 4 canaux Mid-Morph exclusifs de Peavey - Interrupteur passage-bas 150 hertz sur toutes les entrées de microphone Voyant d'ecretage et de presence de signal Coupures de canal individuel - Deviation EQ sur canal de microphone - Effets numériques de qualité studio intégrés avec commande de canal individuel Ecran LCD de lecture et d'effets - Un pré-gradateur envoi AUX Gradateurs de précision 60 mm sur master - Sorties de salle de contrôle sélectionnables doubles/sortie d'enregistrement avec niveau indépendant - Alimentation fantôme globale de 48 V Sorties stereo principales avec connecteurs XLR et 1 / 4'' isolés - Console robuste
2 canaux de compression intégrée Commande pan stereo par canal - Lecture MP3 A USB intégrée - 4 canaux de sortie directe Amélioration des aigués et des basses Kosmos-C - Entrée/retour stéreo des canaux 9/10 - Fonction Solo individuel - Entrée et sortie de diffusion audio en continu USB-B stéreo Vumetre LED master de haute qualite Coupure de son du microphone master Sortie casque de qualite studio - Entrée de guitare 1 Meg intégrée exclusive de la marque Peavey - Antares Auto-Tune avec la touche personnalisée exclusive de la marque Peavey
Façade des PV10AT/PV10BT (canaux 1-2)
Entrée MIC / LINE (canaux 1 à 8)
Ce connecteur d'entrée combiné accepte une prise isolée XLR ou 1/4". L'entrée XLR isolée est optimisée pour un microphone ou une autre source à faible impédance. L'entrée 1/4" est de type isolé TRS et accepte également des cables de guitare TC ordinaires.
SORTIE DIRECTE
Ce signal de sortie TRS à impédance isolée est lu après le préampli de microphone, le filtre passé-haut et le comprésseur, mais avant l'été EQ.
BOUTON ACTIVATION AUTO-TUNE ET VOYANT (PV10AT seulMENT)
Appuyer sur ce bouton active la fonction AUTO-TUNE intégrée du PV10AT. Le bouton sallume en mode AU-TO-TUNE. (VOIR Sélection Effets {50} et la page suivante)
GAIN
La commande de gain d'entrée sert à établier la structure de gain appropriée dans le canal. Pour deGXI rSultats, utilisez le syste Solo (19) pour surveiller le canal au moment de regler le gain. Iobjectif est d'atteindre le gain maximum sans distorsion. Les deux vumetes LED principaux (pendant Solo) et l'indicateur Signal/Ecretage du canal (16,17) peuvent etre utilisés pour ajuster le gain. Si levoyant lumineux decretage (16) s'allume et reste allumé, essayez de réduire le gain.
FILTRE PASSE-HAUT 150Hz
Le filtrate passe-haut a une fréquence d'angle de 150Hz. Lorsqu'il est activé, il est en mesure d'améliorer la clarté en eliminant les fréquences basses qui rendent le son de mixage terne. Ce dispositif est particulièrement utile lorsque vous jouez dehors par temps venteux ou sur un étage bruyant qui soit creux. Les bruits ambiants de ce type peuvent vous priver d'une sonorisation puissant. Tourner cet interrupteur supprimera ces fréquences du système et récapuérisera la puissance nécessaire.
COMMANDE COMPRESSION (caNAux 1 et 2 uniquement)
Le réglage de ce bouton dans le sens hora abaisse le seuil du compresseur, augmentant ainsi le niveau de compression. Le taux du compresseur se situe dans la gamme 4:1 en fonction des niveaux de signal et du niveau de compression. Elle est utile pour contrôler les niveaux de crête des concerts et a été conçue pour contrôler les niveaux des voix en direct sans artéfact apparent. Le compresseur est après la commande de gain (5) et le filtre de passée-haut (4), mais avant la sortie directe (2), il peut également être raccordé à l'équipement externe.
Voyant LED du compresseur
Ce voyant LED s'allume quand le compresseur comprime activement un signal. *n'appearait pas sur les canaux 5-8.
EQ des aiguës
Cette commande de tonalité active (type de correction en dégradé: ±15 dB) modifie le niveau de la gamme des fréquences hautes.
Quand la plupart des commandes à moyennes fréquences travaillent avec une seule fréquence, l'égaliseur Mid-Morph fonctionne avec deux fréquences. Quand la commande est tournée dans le sens antihoraire, elle réalise un filtrage à 250Hz pour réduire les fréquences qui rendent le son terne. Quand la commande est tournée dans le sens horaire, elle amplifie les fréquences à 4kHz pour ajouter de l'intelligibilité aux voix. De toute façon, l'amélioration de la voix et la définition de l'instrument peuvent être obtenues.
EQ des basses
Cette commande de tonalité active (type de correction en dégrade: ±15 dB) modifie le niveau de la gamme de fréquences basses. Attention : Une amplification excessive des fréquences basses accroit la consommation électrique et augmente la possibilité d'endommager les enceintes.
DEVIATION EQ
Enclencher ce bouton contoure l'egalisation du canal, vous permettant d'entendre facilement l'effet des arrangements d'EQ.
ENVOIAUX
Cette commande règle le niveau du signal du canal envoyé à la sortie Aux. Le signal est lu avant le niveau de canal (18) mais après le canal EQ, c'est-à-dire que les changements apportés aux réglages d'EQ affecteront le mixage aux., et non les changements apportés à la commande de niveau de canal. Le bus Aux sert généralement à alimenter des moniteurs d'étape, lorsqu'ils sont utilisés dans un concert, ou à alimenter des amplificateurs de casque pendant un enregistrement.
14 Commande panoramique
Ce bouton commande la position du signal dans le champ stéreo. Une fois ce bouton tourné complètement dans le sens antihoraire, le signal est present uniquement sur le canal gauche; il sera uniquement sur le canal droit si le bouton est tourné complètement dans le sens horaire. Cette commande fonctionne comme une commande d'équilibrage pour régler le niveau relatif des signaux de gauche et de droite sur les canaux stéreo 5/6 et 7/8. (Notez que les entrées 1/4" des canaux 5-6 et 9-10 sont de type mono sauf si les deux sont connectées, alors elles passent en stéreo).
15 Commutateur coupure
Appuyer sur ce commutateur coupera le signal du canal allant vers le mixage principal, l'envoi Aux et les effets. Le commutateur de coupure n'afectera pas le signal envoye au systeme solo.
16 VOYANT LED Coupure/ecrétage
Ce voyant LED indique normalement que le niveau du signal du canal est proche de la limite déprétaage (distorsion), mais il sallume également lorsque le mode Coupure est enclenché. Le circuit indicateur déprétaage surveille le signal après la commande de gain, l'EQ et le niveau principal; dans la mesure ou l'échéage peut être lié aux réglages hauts de l'une de ces commandes. Il sallume à +15 dBu avec un signal statique (tonalité test) et correspond à un échéage audible avec un signal très dynamique (p. ex. piano). Quand le bouton est allumé, il vous avertit que le gain ou l'amplification d'EQ devrait être réduit. Quand il s'allume, il reste une marge de sécurité d'environ 5 dB. Un arrangement optimisé de gain d'entree + EQ fera clignoter brievement ce voyant LED sur les crétes les plus fortes.
⑰ VOYANT SIGNAL
Le voyant de signal s'allume quand le niveau du canal atteint environ -20 dBu. Cela non seulement indique les canaux actifs, mais sert egalement de vumetre de niveau mini. Comme son intensité lumineuse varie en fonction de la source du signal, il est utile quand il sagit d'identifier le canal qui transporte une source précise.
18 Gradateur de niveau de CANAL
Il s'agit de la commande de sortie du canal, qui regle le niveau du signal envoye vers le mixage de gauche et de droite et la commande d'envoi des effets. Le gain est de 0 dB (gain unitaire) si le bouton est regle sur le cran à rotation moyenne (12:00). Une amplification de 10 dB est disponible au réglage de gain max. Pour une utilisation normale, démarrez en mettant le bouton sur le cran et réglez le gain d'entree et l'EQ avec la lecture de source de sortie que les niveaux normaux soient visibles sur le voyant écretage/signal et la rangée de vumétres principale. Comme d'autres sources sont ajoutées, il est normal de tourner ce bouton légerement vers le bas pour éviter toute saturation du bus de mixage principal.
Commutateur et VOYANT SOLO
Quand le commutateur solo est enclenché, le voyant jaune sallume, de meme que le voyant Solo jaune sous la rangee principale de vumetes G/D dans la section master, indiquant que le systeme Solo est maintainant actif. Le systeme Solo est un bus de mixage separe qui conduit le(s) canal(aux) en solo a gain unitaire aux vumetes de niveau pour un reglage precis du niveau d'entree et aux sorties de lenceinte et du moniteur de salle de contrôle pour une ecoute attentive de la (des) source(s) selectionnee(s). Quand le systeme Solo est actif, tout le mixage ne sera plus entenu du par la salle de contrôle ou les enceintes; uniquely le(s) canal(aux).
ENTREE Mic/ligne (CANAL 4 uniquement)
Cette entrée est identique à celle des canaux 1-3 sauf si Shape guitare est enforcé. Quand PRE-SHAPE GUI-TARE ÉLECTRIQUE est enforcé, l'entrée 1/4 passée à une impédance haute (1 MegΩ), comme une entree d'amplificateur de guitare à tube à vide 12AX7.

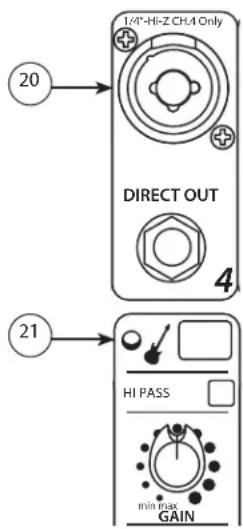

21 Pre-Shape de guitare électriche
Enclencher ce bouton optimise l'égalisation intégrée de la gutare électriche.
ENTREE STEREO 3,5 Mm
L'entrée 3,5 mm au canal 5/6 accepte une entree stereo de la sortie d'un lecteur MP3, d'un lecteur CD, d'une platine de magnetophone ou d'un autre dispositif similaire. Cette entree est optimise pour les dispositifs manuels portables et a, par consequent, une sensibilité tres clevee.
Entrees STEREO
Les canaux 5 et 6 comportent des entres 1 / 4. Si un seul connecteur est utilise, il se comporte comme une source mono avec commande panoramicique. Une fois les deux connecteurs branchés, ces connexions servent de source stéreo avec commande d'équilibrage; 5 est gauche et 6 est droit.

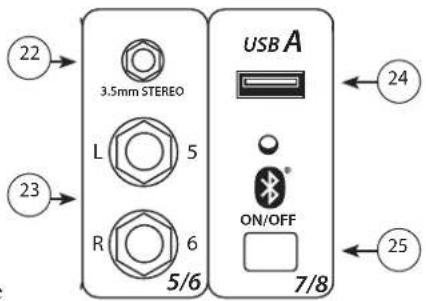

24PRISE MEDIA USB
Connecteur USB de type A qui peut relier un dispositif de stockage de données amovible pour écouter la musique.
Lecture USB
D'abord, faites glisser le commutateur de selection d'entrée (27) à la position A USB. "Insérer une clé USB" s'affichera au bas de l'écran LCD. Insérez votre clé USB dans la prise multimédia USB (24) en haut du canal 7/8. Le Lecteur multimédia passeraMaintenant en « Mode de navigation de dossier ». Ce mode vous permet de faire défilier une liste de tous les dossiers sur la clé USB. Une fois que vous selectionné un dossier, le Lecteur Media passes en "Mode Navigation musicale" qui vous permet de faire défilier une liste de toutes les chansons contenues dans le dossier selectionné. Si le dossier selectionné ne contient aucune chanson, l'écran LCD affichera « Aucune chanson ». Pour revenir au Mode navigation de dossier, faites défiler jusqu'àu début de la liste et selectionné l'options.
Une fois qu'une chanson est terminée, le Lecteur multimédia commencerera automatiquement à livre la prochaine chanson. Une fois que le Lecteur multimédia a atteint la dernière chanson, il revienda automatiquement au début de la liste.
VOYANT Et bouton bluetooth
Le bouton Bluetooth sert à activer/désactiver le Bluetooth. Le "Voyant actif Bluetooth" bleu indique l'état de la connexion Bluetooth. Si levoyant est étient, le module Bluetooth est étient. Si levoyant clignote lentement, le mixeur PV n'est pas apparaé à un autre dispositif, mais il peut être connecté. Lorsque le voyant est allumé, le dispositif de source est correctement apparaé au mixeur et préta été utilisé.
Pour effacer la mémoire des apparciels appairés, assurez-vous que Bluetooth est activé et maintenez le bouton Bluetooth enforcé pendant 5 secondes. Le mixeur PV vous demandera si vous souhaitez effacer la mémoire Bluetooth. Sélectionné « Y » avec le bouton Sélection multimédia pour effacer la mémoire. Le mixeur PV effacera la mémoire, ce qui peut durer environ 15 secondes.
Entrees multiméda RCA
Les entrées RCA du canal 5/6 accepte une source stéreo comme un lecteur MP3, un lecteur CD, une platine de magnétophone ou un autre dispositif similaire. Cette entrée est optimisée pour les dispositifs manuels portables et a, par conséquent, une sensibilité très élevée.
27 Selecteur de SOURCE numerique
Ce commutateur selectionne entre USB A (24), USB B (68) et le recepteur Bluetooth interne.

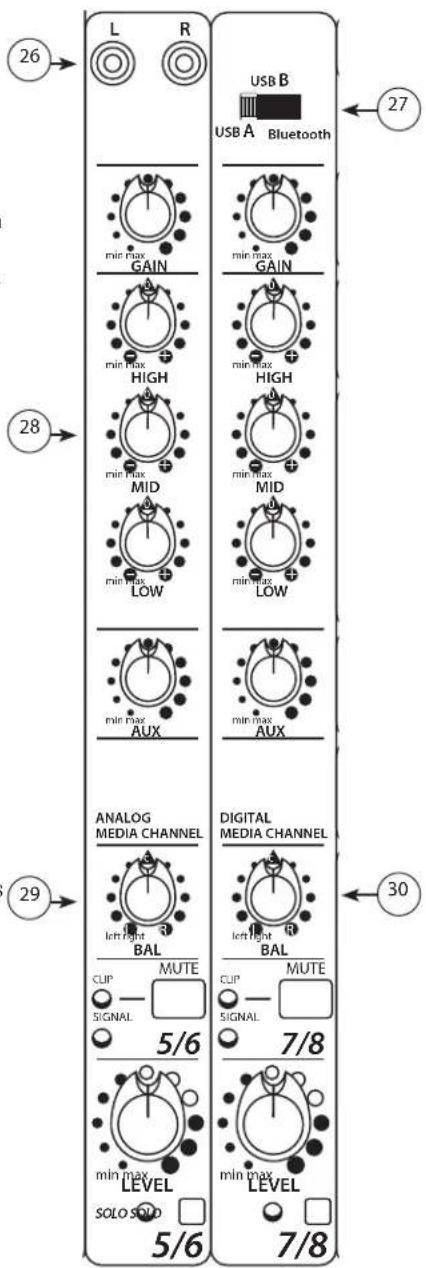

28 Commande des moyennes
Les fréquences moyennes des canaux stéreo sont +/-20 dB à 440Hz; les commandes HIGH (8) et LOW (10) sont décrites ci-dessus.
Commande équilibre analogique
Commande l'équilibre entre les canaux analogiques 5/6.
Commande équilibre numérique
Commande l'équilibre entre les canaux numériques 7/8.

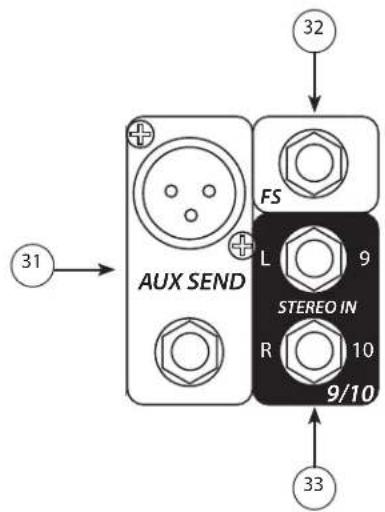

SORTIE 1 / 4'' Et XLR ENVOI aux
Sortie isolée à masse compensée alimentée par le niveau master ENVOI AUX (52). Le XLR est en interne parallele au TRS. Vous obtiendrez une meilleure rejection des ronflements et des bruits en utilisant les interconnexions isolées (XLR ou TRS), mais les câbles non isolés Pointe Manchon (TS) fonctionneront également.
PEDALE
Ce connecteur TRS est concu pour etre utilise avec la pedale de type Peavey momentane speciale a 2 boutons, article # 03014070. La pointe de ce connecteur TRS, commutateur 1, active a distance le commutateur de coupure EFX. L'anneau de ce connecteur TRS, commutateur 2, desactive a distance l'Auto-Tune des modeles AT. L'utilisation de l'Auto-Tune passine inaperque; en utilisant la pedale, vos paroles entre deux morceaux ne seront pas corriges par la fonction Auto-Tune.
Entrées stéréo 1/4"
Les canaux 9 et 10 sont une paire stéreo de connecteurs 1/4 qui peuvent être utilisés pour une entree aux ou pour le retour defets d'un processeur externe.
Si un seul connecteur est utilisé, il se compte comme une source mono. Une fois les deux connecteurs branchés, il se compte comme une source stéreo; 9 est gauche et 10 est droit.

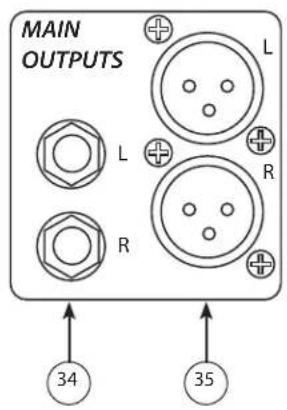

Sorties STEREO 1/4"
Sortie isolée à masse compensée alimentée par les gradateurs G et D master (60). Les connecteurs TRS sont en interne parallles aux connecteurs XLR. Vous obtiendrez une meilleure rejection des renflements et des bruits en utilisant les interconnexions isolées (XLR ou TRS), mais les cables non isolés Pointe Manchon (TS) fonctionneront également.
Sorties STEREO XLR
Sortie isolée à masse compensée alimentée par les gradateurs G et D master (60). Les connecteurs XLR sont en interne paralleles aux connecteurs TRS. Vous obtiendrez une meilleure rejection des ronflements et des bruits en utilisant les interconnexions isolées (XLR ou TRS).

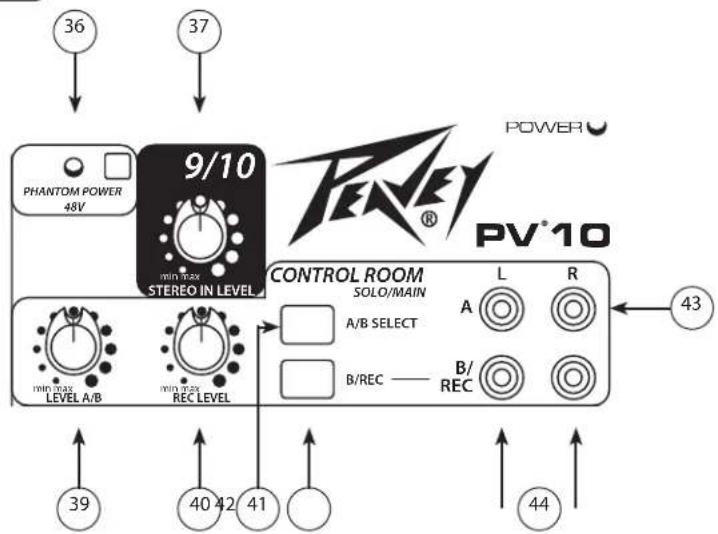

Alimentation fantôme
Ce commutateur applique une tension de +48V DC aux connecteurs d'entree XLR pour alimenter les microphones qui necessiter une alimentation fantome. Si I'alimentation fantome est utilise, ne branche pas des microphones dynamiques non isolés ou d'autres dispositifs aux entrees XLR qui ne peuvent pas soutenir cette tension.
Niveau ENTREE STEREO 9/10
Contrôle le niveau des connecteurs d'entre 9 et 10. Si un seul connecteur est branché, il est envoy à G et D. Si deux connecteurs sont branchés, 9 est G et 10 est D. La sortie Aux peut être alimentée par un processeur defets externe, et ces connecteurs pouraient être utilisés comme retour d'effets. Sinon, un deuxième mixeur pourrait être raccordé en chaine ici.
NIVEAU A/B
Commande le niveau des sorties de salle de contrôle A et B. La sortie active est selectionnée avec le commutateur SELECTION A/B (41), si le commutateur B/REC (42) est levé. Si le commutateur B/REC est abaisse, uniquement la sortie A est commandeé.
Niveaurec
Quand le commutateur B/REC est abaisé, ce bouton contrôle le niveau aux sorties B/REC. Note: Quand le commutateur B/REC est levé, cette commande est inactive.
SELECTION A/B
Quand ce commutateur est levé, la sortie A est activée et la sortie B est désactivée. Quand ce commutateur est abaissé, la sortie B est activée et la sortie A est désactivée. Utilisez ce commutateur pour évaluer un mixage sur 2 paires de moniteurs différentes comme les moniteurs proches et les moniteurs loutains. En reglant les commandes de niveau des deux moniteurs à la fois, une comparaison A/B rapide peut être effectue. Le niveau global de monitér est commande par NIVEAU A/B. NOTE: Quand le commutateur de B/REC (42) est abaissé, ce commutateur est désactivé et la sortie A reste tout le temps allumée, alimentée par NIVEAU A/B (39).
Commutateur b/rec
Determine la fonction de la sortie B/REC. Si le commutateur est levé, le connecteur B/REC fonctionne comme la sortie B du moniteur, selec tionné avec Sélection A/B et commandé par NIVEAU A/B. Si le commutateur est abaisé, le connecteur B/REC est une sortie d'enregistrement independante dont le niveau est commandé par NIVEAU REC.
Moniteur de SALLE de controle SORTIE a
B/REC est abaisé, le commutateur SELECTION A/B se désactive, et cette sortie est commandée par la commande NIVEAU A/B.
Moniteur de SALLE de controle SORTIE b/sortie d'enregistrement
Cetie paire de sorties peut servir soit de Sortie de moniteur denregistrement "B"; soit de Sortie d'enregistrement commande independament si le commutateur B/REC (42) est abaisse. NOTE: Quand le commutateur B/REC est abaisse, le commutateur SELECTION A/B se desactive, et cette sortie est commande par la commande B/REC.

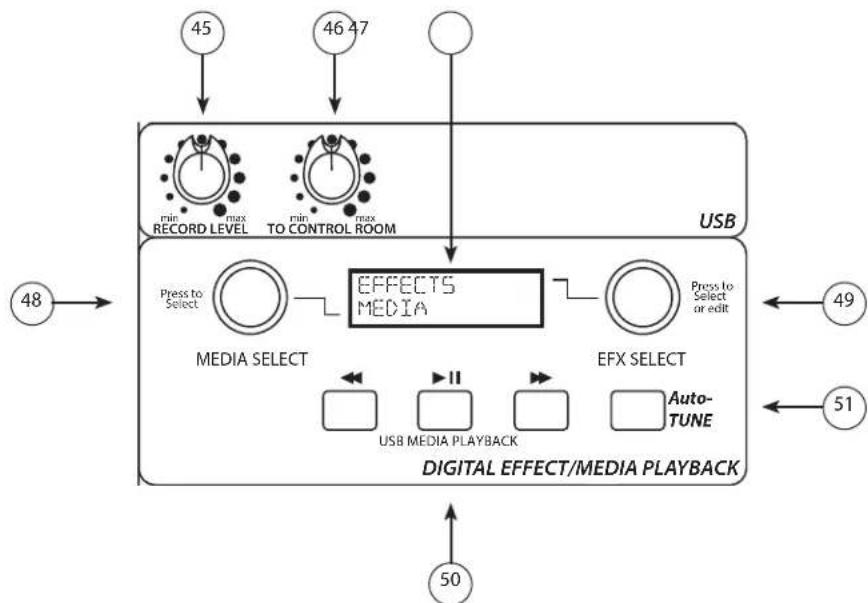

45 Bouton de niveau d'enregistrement USB
Commande le niveau du signal envoyé au connecteur B USB à l'arrière du mixeur. L'arrangement recommends est environ 12:00, mais une gamme large est disponible pour accueillir une variété de niveaux et de sensibilités.
46 Niveau desalle de control
Commande le niveau du signal revenant du connecteur B USB à l'arrière du mixeur. Le signal s'achemie vers les sorties d'enceinte et de salle de contrôle pour des enregistements multipistes sur un DAW. L'arrangement recommendé est environ 12:00.
La rangée supérieure de cet écran LCD affiche l'Effet actuellément seLECTIONné et la rangée inférieure indique l'état du lecteur MP3, qui peut être utilisé pour parcourir les dossiers sur la clé USB ou afficher la chanson en cours de lecture. La ligne du bas affiche également brievement l'état Bluetooth pendant la mise en service, la mise hors service et l'effacement de la mémoire.
48 Selection multimedia
Lorsqu'un dispositif USB est connecté au canal 8, vous pouvez utiliser l'encodeur "Selection multimédia" pour parcourir les dossiers/chansons contenus sur la clé. Une fois le fichier souhaité affché sur l'écran, appuyez sur le bouton Sélection multimédia pour caler ce fichier. Utilisez les commandes du mixeur pour, mettre en pause, avancer ou revenir en arrêté.
4BOUTON Selection EFX
Voir la description détaillée à la page suivante.
50 Commandes lectures multiméda
Ces commandes you permectent de dire, mette en pause et parcourir le support numérique via le connecteur USB.
51 Bouton mode auto-tune (PV10AT seulement)
Appuyer sur ce commutateur change la ligne supérieure de l'écran LCD entre Mode de modification Auto-Tune et Mode de modifi-ation EFX. Cette fonction n'est pas disponible dans le PV10BT.
Bouton de selection d'EFX:
Mode EFX :
En mode de modification d'EFX, le bouton de selection d'EFX est utilisé pour parcourir les préselections EFX. Le pivotement du bouton change la préselection d'EFX sur l'écran. La nouvelle selection clignotera sur l'écran; pousser sur le bouton de selection d'EFX pour désirer le nouvel effet. Une fois l'effet seLECTIONné, vous pouvez maintainant modifier l'effet. Pour ce faire, appuyez sur le bouton de selection d'EFX et l'écran passera au réglage de paramètre actuel de la préselection. Tourner le bouton de selection d'EFX pour modifier le paramètre. Appuyez à nouveau sur le bouton pour quitter le mode de modification de préselection d'EFX. Pour réinitialiser les préselections d'EFX aux paramètres d'usine, maintenez le bouton de selection d'EFX enforcé pendant 5 secondes et selectionnez « Y » suite à la demande.
Mode Auto-Tune:
En mode de modification Auto-Tune (voir commutateur Auto-Tune), le bouton de selection d'EFX est utilisé pour parcourir les préselections Auto-Tune. Le pivotement du bouton change la préselection Auto-Tune sur l'écran. La nouvelle selection clignotera sur l'écran; poussez le bouton de selection d'EFX pourCHOIR LA NOUvelle PRESELECTION Auto-Tune.
Une fois que la préselection a eté choise, vous pouvez modifier la préselection en appuyant sur le bouton de selection d'EFX. L'écran changera au paramètre de touche actuel. Tournez le bouton de selection d'EFX pour changer la touche et poussez le bouton de selection d'EFX lorsque vous avez choisi la touche que vous souhaitez. Le réglage de touche détermine les notes activées dans le processus Auto-Tune. Par exemple, dans la touche CMaj, les notes C, D, E, F, G, A et B sont activées et les autres notes sont désactivées. Pour voir les notes qui sont activées ou désactivées pour chaque touche, voir le Tableau des touches ci-dessous.
Note:
Si la touche personnalise est selectionnee, l'ecran passera en mode de modification de touche personnalise. Dans ce mode, il est possible de creer une touche Auto-Tune personalise. Utilisez le bouton de selection d'EFX pour selectionner la racine (designee par "RT"). Il s'agira de la note sur laquelle la touche personnalise sera basée. Utilisez ensuite le bouton de selection multimédia pour déplacer le curseur et le bouton de selection d'EFX pour activer ou désactiver les 12 notes dans la touche. Une fois que vous avez terminé de modifier la touche personnalise, appuyez sur le bouton de selection d'EFX pour quitter le menu de modification de touche personnalise. Le mixeur peut stocker 9 touches personnalises différentes, une pour chaque créneau de préselection.
Les degrés de l'échelle sont numérétés en haut et les demi-étapes sont indiquées par un tiret.
*RT' = Racine ou Touche
^ + "indique que la note sera autorisee.
"- " indique que la note ne sera pas autorisé.
En observant la sequence de notes autorises et non autorises ci-dessus, il est possible de voir l'échelle de tonalité totale. Il n'en existe que deux, il est donc possible d'utiliser l'autre en changeant simplement la racine pour C# ou B.
*Cette capture d'écran présente une échelle blues en A. Vous n'avez pas besoin de modifier toute l'échelle pour changer les touches - changez simplement la racine.
Une fois que vous avrez selectionne la touche et appuyé sur le bouton de selection d'EFX, l'écran passera au réglage de vitesse actuel. Tournez le bouton de selection d'EFX pour changer le réglage de vitesse. Le réglage de vitesse détermine la vitesse et l'agressivement avec les lesquelles Auto-Tune corrigera le pas. La plage de ce réglage va de 0 à 25, où 0 est le plus rapide et 25 le plus lent. Poussez le bouton de selection d'EFX lorsque vous avez fini de modifier le paramètre de vitesse.
L'écran passera à partir au réglage Detune actuel. Tournez le bouton de selection d'EFX pour changer le réglage Detune. Le réglage Detune déterminé le calibrage de la correction de pas Auto-Tune. Lorsque le réglage Detune est à 0 cents, cela signifie que l'Auto-Tune est calibre selon le standard A440, ou que la note A4 est égale à 440 Hz. La plage du réglage Detune va de -64 à 63 cents, une largeur de 128 cents. La distance entre les deux notes, ou semi-tons, est de 100 cents, ce qui signifie que l'Auto-Tune peut être déréglé pour n'importe quel environnement.
Note:
Le déréglage de l'Auto-Tune peut être très utile, particulièrement lorsqu'il est utilisé en conjunction avec un instrument qui n'est pas facile à accorderrapidement. Par exemple, si un piano accompagne les voix modifiées par l'Auto-Tune et que le piano est légèrement mal accordé par rapport à la norme A440, changez simplement le réglage Detune dans le réglage Auto-Tune. Cette opération est bien plus facile et dure moins longtemps que de faire accorder le piano ! Ainsi, bien que le réglage Detune soit modifié dans le mode de modification de préselection Auto-Tune, il s'agit d'un paramètre global. Cela signifie que si vous modifie le réglage Detune pour changer ensuite la préselection Auto-Tune, le réglage Detune ne changera pas.
Une fois que vous avrez selectionné le réglage Detune approprié, appuyez sur le bouton de selection d'EFX pour quitter le mode de modifi- tion de présélection Auto-Tune. Pour réinitialiser les présélections Auto-Tune aux paramétres d'usine, maintenez le bouton de selection d'EFX enoncependant 5 secondes et selectionnee "Y" suite à la demande.
Note:
La préselection 9 est chromatique avec la vitesse régée sur 7. Elle est conseillée pour une utilisation facile, sure et générale de l'Auto-Tune sans avoir à faire d'autres réglages. Le réglage de vitesse le plus lent ne produit aucun effet robotique sur la voix et les douze semi-tons sont tous autorisés. N'oubliez pas d'utiliser la pedale #2 pour contourner Auto-Tune entre les chansons, sinon votre voix sera modifiée par l'Auto-Tune!
Tableau de touches Auto-Tune
Tableau de touches Auto-Tune
Affichage de la clé Numéro de note (n)=
| Touche | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
| Chrom | C C# | D D# | E F F# | G G# | A A# | B | |||||||
| C Maj | C | D | E | F | G | A | B | ||||||
| C Mnr | C | D | D# | F | G | G# | A# | ||||||
| C#Maj | C | C# | D# | F | F# | G# | A# | ||||||
| C#Mnr | C# | D# | E | F# | G# | A | B | ||||||
| D Maj | C# | D | E | F# | G | A | B | ||||||
| D Mnr | C | D | E | F | G | A | A# | ||||||
| D#Maj | C | D | D# | F | G | G# | A# | ||||||
| D#Mnr | C# | D# | F | F# | G# | A# | B | ||||||
| E Maj | C# | D# | E | F# | G# | A | B | ||||||
| E Mnr | C | D | E | F# | G | A | B | ||||||
| F Maj | C | D | E | F | G | A | A# | ||||||
| F Mnr | C | C# | D# | F | G | G# | A# | ||||||
| F#Maj | C# | D# | F | F# | G# | A# | B | ||||||
| F#Mnr | C# | D | E | F# | G# | A | B | ||||||
| G Maj | C | D | E | F# | G | A | B | ||||||
| G Mnr | C | D | D# | F | G | A | A# | ||||||
| G#Maj | C | C# | D# | F | G | G# | A# | ||||||
| G#Mnr | C# | D# | E | F# | G# | A# | B | ||||||
| A Maj | C# | D | E | F# | G# | A | B | ||||||
| A Mnr | C | D | E | F | G | A | B | ||||||
| A#Maj | C | D | D# | F | G | A | A# | ||||||
| A#Mnr | C | C# | D# | F | F# | G# | A# | ||||||
| B Maj | C# | D# | E | F# | G# | A# | B | ||||||
| B Mnr | C# | D | E | F# | G | A | B | ||||||

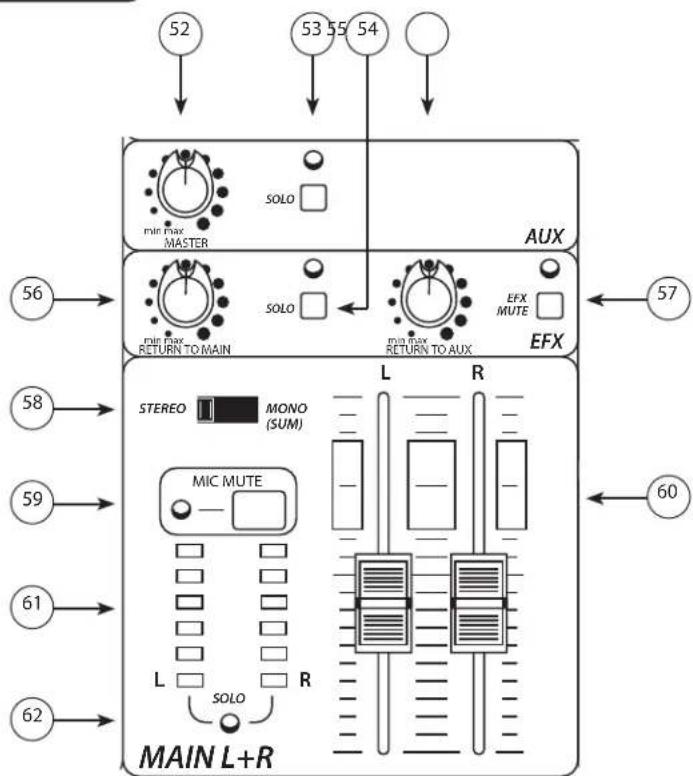

52 Bouton de commande MASTER aux.
Contrôle le niveau général du signal sortant de la Sortie Aux (31). Cette sortie auxiliaire est généralement transmise à un amplificateur actif pour entrainer les moniteurs d'etage pour permettre aux chanteurs de écouter au milieu des instruments amplifiés, ou à un amplificateur d'enceinte pour donner aux vocalistes un retour non pris en compte par les microphones pendant l'enregistrement.
53 VOYANT Et bouton SOLO MASTER aux
Vouperent decouter simplem le mixage auxilaire. Le regage du bouton MASTER AUX détermine le niveau de toute ecoute lorsque ce bouton est enonce.
54 VOYANT Et bouton SOLO RETOUR EFX
Vous permectent decouter simply le retour defets. Le reglage du bouton Retour au principal detemine le niveau de vret ecoute lorsque ce bouton est enfoncé.
55 Bouton de commander RETOUR vers aux
Cette commande détermine le niveau du processeur diffets numériques internes envoyé vers la sortie Aux. Une des utilisations possibles est d'introduire des réverbérations dans le casque d'un vocaliste pour renforcer sa confiance pendant l'enregistrement sansmettre une réverbération sur le morceau enregistré actuel. Dans un concert, la même procédure peut être appliquée en envoyant un-delai ou une réverbération aux moniteurs.
Cette commande détermine le niveau du processeur d'effets numériques internes envoyé vers les sorties G et D principales.
57 Bouton coupure EFX et VOYANT ecretage/led
Une fois le bouton relaché, la sortie d'effets numériques internes est désactivée. Couper les effets est un moyen facile de déterminer ce que fait un effet particulier à votre mixage. Levoyant resté allumé si COUPURE EFX est enclenché. Si COUPURE EFX n'est pas enclenché, ce voyant sort d'indicateur déprétaque pour les effets numériques internes. Si les effets numériques s'écutent, réduisez le niveau des potentiamétres EN-VOI EFX.
58 Interrupteur mode stereo/mono
En position mono, les bus de gauche et de croite sont regroupes après les gradateurs. Dans cette position, le gradateur G contrôle le niveau du bus G et le gradateur D contrôle le niveau du bus D, vous permettant d'utiliser les bus D et G comme groupe. Par exemple, toutes les voix pouraient ettre panoramaiques a G et tous les instruments panoramaiques a D. Ensuite, le gradateur G devient le niveau principal pour les voix et le gradateur D devient le niveau principal pour les instruments.
59 VOYANT Et bouton coupure MIC
Appuyer sur ce bouton permet de couper tous les canaux d'entrees mic (1-4) et le retour deffets. Les canaux d'entree de support sont always "actifs". Cela vous permit de jourer de la musique, tout en coupant toutes les entrees de microphone.
60 Gradateurs niveau principal
Les gradateurs Master contrôlent les niveaux envoyés vers les sorties Gauche/Droite principales (34, 35). DeGXrultats sont obtenus. Iorque ces commandes sont regles vers le milieu du rectangle clos.
61 RANGEE De vumetres g+dprincipale
Indique le niveau des sorties G et D ou, quand solo est activé, affiche le(s) canal(aux) en solo. Levoyant vert du haut correspond à un niveau de sortie +4dBu. Le voyant rouge est un indicateur d'advertisement déprétaque. La gamme du vumetre va de -29 dBu à +15 dBu.
62 VOYANT SOLO Principal
S'allume quant un bouton solo est enforcé pour indiquer que le le système solo est actif.

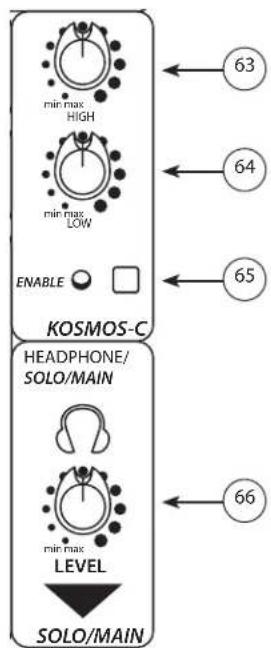

63 Commande HAUTES frequences kosmos-c
Filtre haute fréquence très sélectif avec un Q élevé. L'effect varie en fonction de la source, des essais sont donc nécessaires pour obtenir de résultats.
64 Commande BASSES frequences kosmos-c
Ce renforcement des basses fréquences Kosmos-C cree des harmoniques des signaux dans l'octave du bas, la ou les haut-parleurs sont généralement inefficaces. Les harmoniques sont plus facilement reproduites, ce qui rend les basses plus forts. L'effet depend de la source; evidemment, une source avec peu d'énergie dans l'octave du bas ne creera pas des basses puissant.
65 Activation kosmos-c
Vous permet de changer (A/B) facilement les effets de vos réglages Kosmos.
66 Niveau principal/solo CASQUE
Contrôle le niveau du casque. Le casque est normalement alimenté par les sorties principales, sauf si le système solo est actif. Commencez toujours en réglant le niveau du casque sur "min" pour éviter d'endommager l'ouïc.

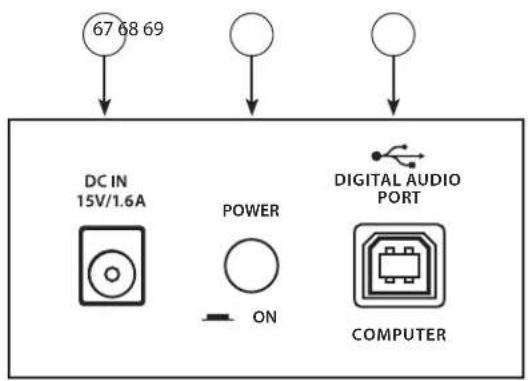

ENTREE D'alimentation CC
Sert à brancher l'alimentation incluse. Noubliez pas de brancher l'alimentation au PV*10 avant de brancher à une source electrique. Utilisez uniquement un adaptateur 1 A, 15 V CC. Remplacez uniquement avec le numero de piece Peavey 30908119.
68INTERRUPTEURD'ALIMENTATION
Il s'agit du commutateur de l'alimentation principale.
69 PORT USB Type b
Le port USB sert à brancher le mixeur USB de série PV à un ordinateur pour enregistrer ou écouter dessons numériques vers/de leur ordinateur. Le port USB envoie la sortie stéreo cassette/principale du mixeur vers l'ordinateur. Le port USB reçoit le son numérique de l'ordinateur; il peut alors être assigné par le sélecteur (27) à la sortie gauche/droite principale, si l'ordinateur est uniquement utilisé pour la lecture. Pour l'enregistrement, utilisez la commande USB A LA SALLE DE CONTROLLE (47) pour éviter la création d'une boucle. Compatible avec Windows Vista, Windows 7 et Windows 8, Mac OS X* 10.0 ou version supérieur et les dispositifs iOS.
Effets (parametre)
| PLAQUE (TEMPS) | DESCRIPTION PRÉ-DÉLAI SALLE TAILLE DE | PARTIE AVANT PH PAR- TIE ARRIERE PB | NOM PLUS DDETAILLE | ||||
| FACTEUR D'AMORTISSEMENT | |||||||
| PI Clair 35 ms | |||||||
| P2 PB léger 48 ms | |||||||
| P3 PB moyen 62 ms | |||||||
| P4 PB fort 78 ms | |||||||
| P5 Sansbre 95 ms | |||||||
| HALL (TEMPS) | |||||||
| HI | Voix menue | 35 ms | Moy | Moy | Subtile | Subtile | Hall moyen |
| H2 | Voix vaste | 42 ms | Moy | Large | Subtile | Subtile | Cathédrale |
| H3 | Voix brillante | 10 ms | Moy | Large | Subtile | Subtile | Auditorium |
| H4 | Cordes | 30 ms | Moy | Moy | Subtile | Subtile | Hall concert |
| H5 | Brass Hall | 35 ms | Haut | Moy | Subtile | Modér. | Hall concert 2 |
| SALLE (TEMPS) | |||||||
| R1 | Vox Air | 30 ms | Bas | Petite | Agress. | Subtile | Hard Walls |
| R2 | Vox Club | 35 ms | Haut | Petite | Subtile | Modér. | Club |
| R3 | Snare Low | 70 ms | Bas | Petite | Modér. | Subtile | Salle de bain |
| R4 | AC GTR | 42 ms | Moy | Petite | Modér. | Subtile | Med Walls |
| R5 | Brass Room | 40 ms | Haut | Moy | Subtile | Modér. | Salle moyenne à mur isolé |
| DELAI (TEMPS) | |||||||
| D1 | Double | ||||||
| D2 | Écho | ||||||
| D3 | Clair, quelques répétitions | ||||||
| D4 | Clair, plus de répétitions | ||||||
| D5 | Clair, nombreuses répétitions | ||||||
| D6 | Sombre, quelques répétitions | ||||||
| D7 | Sombre, plus de répétitions | ||||||
| D8 | Sombre, nombreuses répétitions | ||||||
| AMÉLIORATION (FRéQ. DE COUPURE) | |||||||
| E1 Harmoniques légères | |||||||
| E2 Harmoniques modérées | |||||||
| E3 Harmoniques fortes | |||||||
| CHCEUR (TAUX) | PRÉ-DÉLAI TEMPS DE CHCEUR | TAUX | MODULATION | ||||
| C1 | Grande profondeur, taux faible | 10 ms | 20 ms | 0,1 - 1 Hz | Sinusoidale aléatoire | ||
| C2 | Profondeur moyenne, taux fort | 10 ms | 5 ms | 0,5 - 4 Hz | Sinusoidale aléatoire | ||
| C3 | Faible profondeur, taux fort | 10 ms | 2 ms | 0,5 - 6 Hz | Sinusoidale | ||
| C4 | Faible profondeur, taux rapide | 5 ms | 1 ms | 5 - 15 Hz | Sinusoidale aléatoire | ||
| C5 | Grande profondeur, taux modéré | 2 ms | 20 ms | 0,2 - 3 Hz | Sinusoidale aléatoire | ||

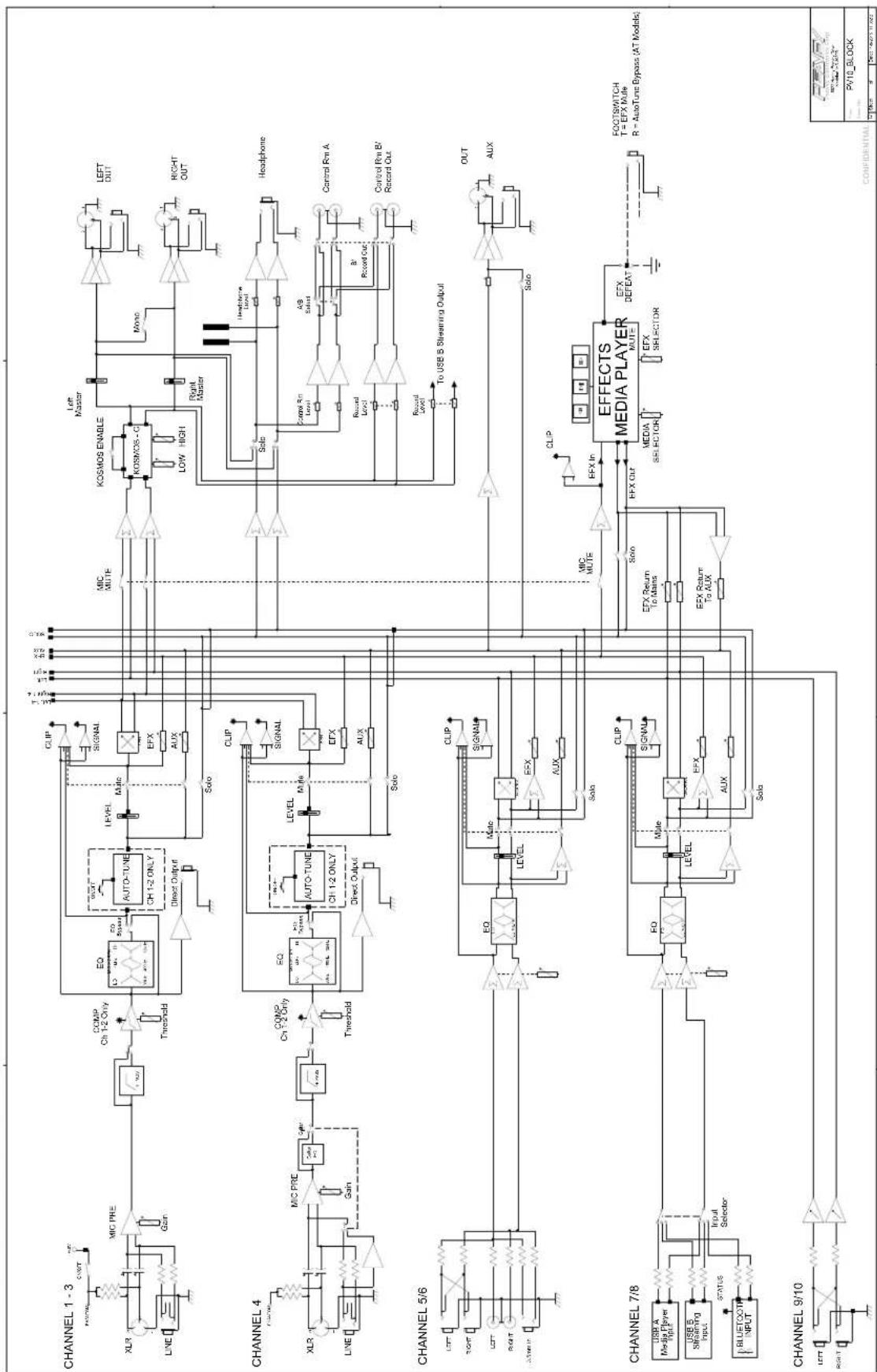

Scheme fonctionnel- PV®10AT & PV®10BT
Mic pre EIN = gain max de -126 dBu avec source 150 ohm
Entrées
| Fonction | Impédance d'entrée (ohms minutes) | Réglage de gain d'entrée | Min** | Niveau d'entrée nominaux* | Max | Isol./Non isol. | Connecteur |
| Microphone (150 ohms) | 2 kΩ | Gain max (59 dB) | -71 dBu | -51 dBu | -39 dBu | Isol. Borne | XLR masse Broche 2 (+) Broche 3 (-) |
| Gain min (4 dB) | -17 dBu | +5 dBu | +16 dBu | ||||
| Ligne (10 k ohms) | 10 kΩ | Gain max (40 dB) | -52 dBu -32 | dBu -20 dBu Isol. TRS | /4"; | Pointe (+) Anneau (-) Manchon Masse | |
| Line 4 TS, SHAPE ON GTR | 1 Meg Ω @ ≤ 200 Hz, comme entrée 12AX7. | Gain Min (-15 dB) | +2 dBu +23 | dBu > +32 dBu | |||
| Entrée stéreo 5/6 | 10 kΩ | Gain Max (18 dB) -31 | dBu -12 dBu +1 | dBu Non isol. TS 1/4"; | Pointe (+) Manchon Masse | ||
| Nominal -13 dBu | +6 dBu +19 dBu | ||||||
| Entrée stéreo 9/10 | 6.8 kΩ | Gain Max (18 dB) | -23 dBu -13 | dBu +3dBu | |||
| Nominal -15 dBu | -5 dBu | +12 dBu | |||||
| 3,5 mm, RCA | 2.8 kΩ | Gain Max (18 dB) | -43 dBu | -23 dBV | -10 dBu | Non isol. | 3,5 mm; Pointe=G, Anneau=D, Manchon Masse RCA: Pointe (+) Manchon Masse |
| Nominal -24 dBu | -5 dBu | +8 dBu |
0 dBu = 0,775 V (RMS) Le niveau d'entrée minimum (sensibilité) est la quantité de signal la plus faible qui produit une puissance de sortie nominale (+4 dBu) avec le canal et les gradateurs master régés pour obtenir un gain maximum. Les réglages nominaux sont définis avec toutes les commandes régles sur 0 dB (ou rotation de 50% pour les potentiamétres rotatifs) sauf le potentiamètre de réglage de gain qui est comme indiqué.
Sorties
| Fonction | Impédancecharge min(ohms) | Niveau de sortie | Isol./Nonisol. | Connecteur | |
| Nominal | Max | ||||
| Gauche/Droit principal | 600 | +4 dBu | +20 dBu | Isol. | Broche XLR Masse Pointe Broche 2 (+),Broche 3 (-)TRS 1/4": Pointe (+), Anneau (-) ManchonMasse |
| Effets et Envoismonitateur | 600 | +4 dBu | +20 dBu | Isol. | TRS 1/4": Pointe (+), Anneau (-) ManchonMasse |
| Salle de contrôle | 600 | +4 dBu | +20 dBu | Non isol. | RCA: Pointe (+), Manchon Masse |
| Casque | 8 | +4 dBu (aucunecharge) | +20 dBu | Non isol. | TRS 1/4"; Pointe gauche, Anneau droitManchon Masse |
0 dBu = 0,775 V (RMS)
Gain
| Plage de réglage de gain d'entrée de micro : De 4 dB à 59 dB | |
| Entrée de micro vers sortie isolée gauche/droite 79 dB (gain max) | |
| Plage de réglage de gain d'entrée de ligne : De -16 dB à 40 dB | |
| Entrée de ligne vers sortie isolée gauche/droite 60 dB (gain max) | |
| Plage de réglage de gain 1/4" 5/6 stéroyo : Off à +18 dB | |
| Stéroyo 5/6 1/4" vers sortie gauche/droite 42 dB (gain max) | |
| Plage de réglage de gain RCA/3,5mm 5/6 stéroyo : Off à +28 dB | |
| RCA/3,5 mm 5/6 stéroyo vers sortie gauche/droite : 47 dB (gain max) | |
| Plage de réglage de gain 9/10 stéroyo : Off à +18 dB | |
| Stéroyo 9/10 vers sortie gauche/droite 28 dB (gain max) |
Réponse en fréquence Taux de distorsion harmonique total
| Entrée de mic vers sortie gauche/droite, gain d'entrée max. | de 14 Hz à 25 kHz +0 dB/-1 dB |
| Entrée de mic vers sortie gauche/droite, gain d'entrée 12:00 | de 9,5 Hz à 29 kHz +0 dB/-0,8 dB |
<0,006 % typique, Mic vers sortie gauche/droite (Largeur de bande de 22 Hz à 22 kHz)
Ronflement et bruit Bruit d'entrée équivalent
| Sortie | Bruit résiduel | Rapport S/B (Réf.: +4dBu) | Condizioni del test: |
| Master Gauche/ Droit | -97 dBu 101 dB | Gradateur master vers le bas, niveaux de canal vers le bas | |
| -90 dBu 94 dB | Gradateur master nominal, niveaux de canal vers le bas | ||
| -83 dBu 87 dB | Gradateur master nominal, gradateurs de canal nominaux, canaux impaires (gauche) avec réglage panoramicique, canaux paires (droite) | ||
| Envoi moniteur | -95 dBu 99 dB | Toutes les commandes déactivées | |
| -80 dBu 84 dB | Tous les envois de canal nominaux, master nominaux |
-128 dBu (entree terminée par 150 ohms, largeur de bande 20kHz )
| Diaphonie/Atténuation | |
| Canaux d'entrée adjacents (1 kHz) > 90 dB Atténuation bouton Coupure (1 kHz) > 90 dB | |
| Sorties gauche vers droite (1 kHz) > 70 dB Gradateur de canal à fonction Kill (1 kHz) > 85 dB | |
| Taux de réjection du mode commun (entrez micro) | |
| 50 dB minimum (de 20 Hz à 20 kHz) | |
| 70 dB typique à 1 kHz | |
| Vumêtres | Indicateurs de signal/surcharge |
| 6 diodes, lecture de créée (0 db = +4 dBu) | Voyant rouge allumé à 5 dB sous écrétage |
| Dimensions | |
| 12,75" largeur x 15,1" profondeur x 2,1875" hauteur | |
| (32,39 cm largeur x 38,35 cm profondeur x 5,56 cm hauteur) | |
| Poids | Alimentation électrique |
| PV10BT: 8,22 lbs (3,73 kg) | 100-240 VAC 50/60 Hz 15 Watts |
| PV10BT: 8,26 lbs (3,75 kg) | |
