Caractéristiques techniques	Surface de contrôle tactile avec des faders motorisés, connectivité USB, compatibilité avec divers logiciels de mixage.
Utilisation	Conçu pour le mixage audio en temps réel, idéal pour les studios d'enregistrement et les performances live.
Maintenance et réparation	Nettoyer régulièrement la surface avec un chiffon doux, vérifier les connexions et mettre à jour le firmware si nécessaire.
Sécurité	Utiliser uniquement avec une alimentation appropriée, éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Vérifier la compatibilité avec votre système d'exploitation et les logiciels de mixage avant l'achat.

FOIRE AUX QUESTIONS - Tactus Control Surface PEAVEY

Comment connecter le PEAVEY Tactus Control Surface à mon ordinateur ?

Pour connecter le PEAVEY Tactus Control Surface à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité dans le port USB de la surface de contrôle et l'autre extrémité dans un port USB disponible de votre ordinateur.

Pourquoi mon PEAVEY Tactus Control Surface ne s'allume-t-il pas ?

Vérifiez que le câble USB est correctement branché et que votre ordinateur est allumé. Si le problème persiste, essayez de brancher le câble sur un autre port USB ou testez avec un autre câble USB.

Comment installer les pilotes nécessaires pour le PEAVEY Tactus Control Surface ?

Visitez le site web de PEAVEY pour télécharger les derniers pilotes pour le Tactus Control Surface. Suivez les instructions d'installation fournies sur le site.

Mon PEAVEY Tactus Control Surface ne répond pas aux commandes, que faire ?

Assurez-vous que le logiciel de mixage que vous utilisez est configuré pour reconnaître le Tactus Control Surface. Vérifiez également que le logiciel est à jour et compatible avec votre surface de contrôle.

Comment calibrer les faders du PEAVEY Tactus Control Surface ?

Pour calibrer les faders, accédez au menu des paramètres de votre logiciel de mixage et recherchez l'option de calibration. Suivez les instructions spécifiques à votre logiciel pour calibrer les faders.

Le son est faible sur mon mixeur, que puis-je faire ?

Vérifiez les niveaux de gain sur votre source audio et assurez-vous qu'ils sont réglés correctement. Vérifiez également les niveaux de sortie de votre logiciel de mixage et ajustez-les si nécessaire.

Comment réinitialiser le PEAVEY Tactus Control Surface aux paramètres d'usine ?

Pour réinitialiser le Tactus Control Surface, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation tout en le rallumant. Relâchez le bouton lorsque les lumières clignotent.

Où puis-je trouver le manuel d'utilisation du PEAVEY Tactus Control Surface ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de PEAVEY. Vous pouvez le télécharger au format PDF depuis la section de support.

MODE D'EMPLOI Tactus Control Surface PEAVEY

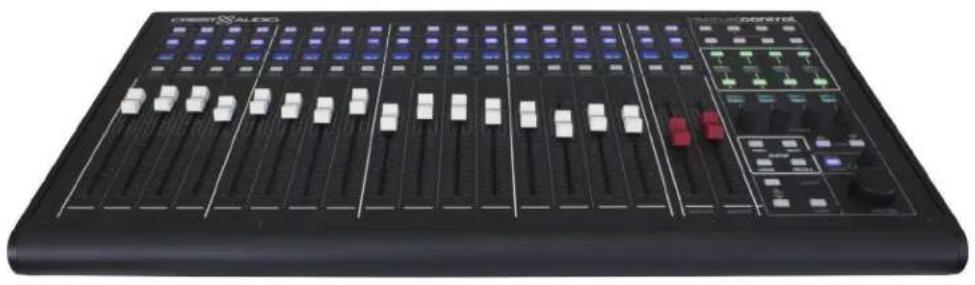

Tactus™ Surface de commandes Mode d’emploi www.peaveycommercialaudio.comTactus.Surface de contrôle Merci d’avoir acheté votre surface de contrôles Crest Audio Tactus. Tactus.Control est conçue pour optimiser la commande de l’écran tactile de la console de mixage eMotion LV1, « Tactus ». La surface de contrôles fournit à l’utilisateur une alternative de contrôle physique pour les faders, les boutons et les touches stratégiques dans la console de mixage. Elle n’est pas destinée à être une surface de contrôle autonome, mais a servir en conjonction avec un écran tactile pour fournir une interface de contrôle efficace. La surface offre un accès instantané au groupe Mute, aux boutons configurables par l’utilisateur et aux contrôles de scène, ce qui réduit la nécessité de modifier les couches pour accéder à ces contrôles. Elle a également quatre encodeurs assignés dynamiquement qui simplifient le contrôle plug-in. La surface se connecte à l’ordinateur exécutant LV1 via USB. La taille et la portée de la surface de contrôle ont été conçues pour être petites, de sorte que le moniteur sera toujours à portée de main de l’utilisateur. Caractéristiques :

• 16fadersdecanalmotorisés

• 2fadersmaîtresmotorisésentièrementconfigurables

• 8boutonsdugroupeMuteallumés

• 8boutonsdefonctionsconfigurablesparl’utilisateuréclairéavecdesétiquettesOLED

• 4commandesdeparamètrespluginavecdesétiquettesOLED

• Boutonsdesélectiondecouchehaut/bas

• Couche«Follow»poursuivrelasélectiondecouchesd’écranousélectionnerlacoucheindépendamment

• Sélectiondescènesetboutonsderappel

• BoutonderéglagedeniveauCUEetSoloClear

• Boutonderéglageduparamètredeprécisionpourtoutecommandesélectionnéeàl’écran Allersurwww.tactusdigitalmixing.compourplusd’informations. Voiraussiwww.waves.compourdesinformationssureMotionLV1. FRANÇAISConnexion démarrage rapide La surface de contrôle Tactus se connecte à l’ordinateur exécutant l’application Waves eMotion LV1 via USB.

AVERTISSEMENT:NevousconnectezpasauportUSBsurTactus.FOH.Çanemarcherapas.

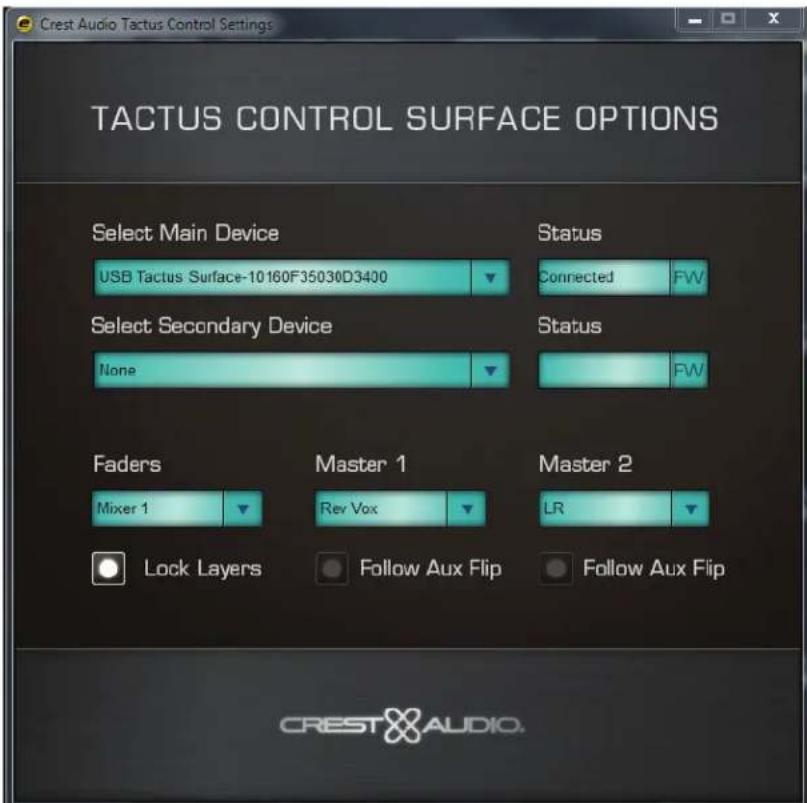

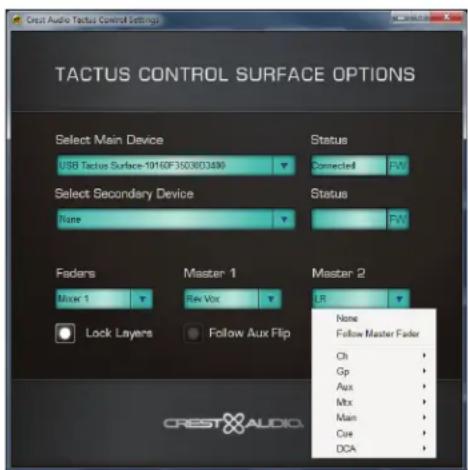

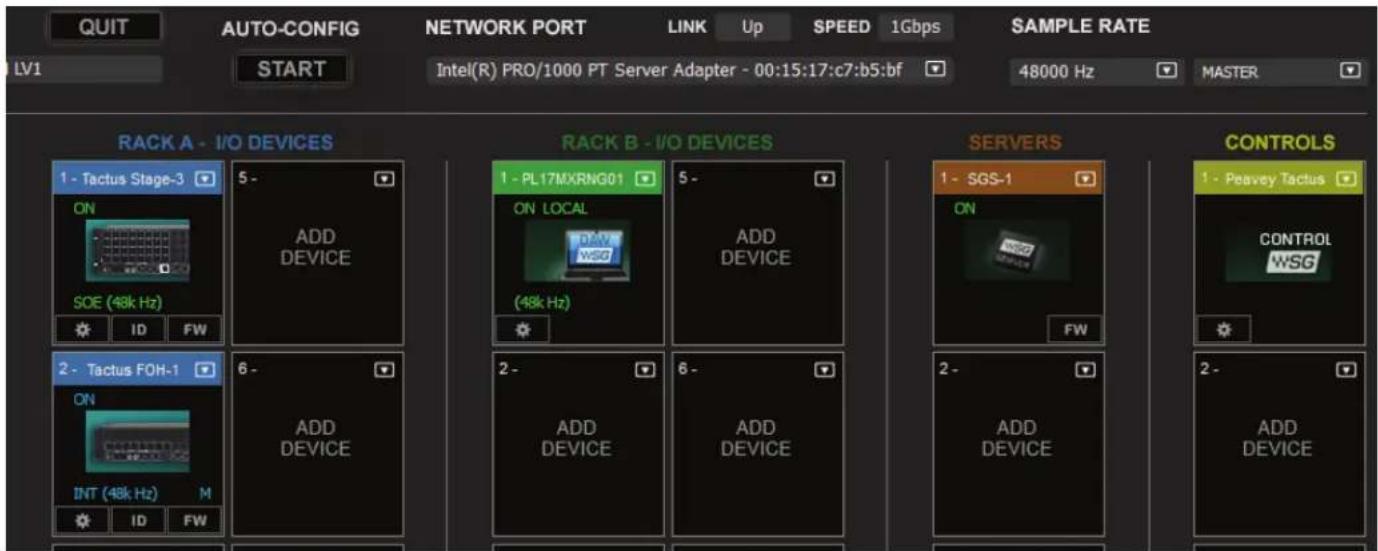

Branchezl’alimentationexterne19VDCauconnecteuradjacentauconnecteurUSB. Mettezlesystèmesoustension Dansl’écranLV1SETUP>SYSTEMINVENTORY,ajoutezleTactusControlàl’inventairedescommandes. Ouvrezlepanneaudecommandeetsélectionnezlasurfacecommesystèmeprincipalsic’estlaseulesurfacede contrôle ou système secondaire si c’est la deuxième surface.Parcourezlesautresparamètres,ycomprisquelécrandemixage(1ou2)suivreouautonome,etassignezdes commandesàchacundesfadersmaîtres. Bande de canaux UNDO RECALL SCENE PREV NEXT

12 14Bande de canaux : Les commandes et l’écran sur chaque bande de canaux sur la surface de contrôle changent pour reéter les commandes de la couche sélectionnée. Ceux-ci peuvent dupliquer les commandes sur la couche sélectionnée de l’écran de mixage ou la couchedesurfacedecontrôlepeutêtresélectionnéeindépendamment.Detoutefaçon,l’écrandanschaquecanalidentie la fonction actuelle du canal. (1) Fader de canaux : Se déplace pour représenter la position actuelle du fader de canal sur la couche sélectionnée. Lorsque le fader est déplacé, les messages de mise à jour sont envoyés pour mettre à jour le fader correspondant dans LV1. Le fader de canal contrôle normalement le niveau du canal mais peut également commander un envoi auxiliaire si les faders ont été basculés. (2) Mute : LeboutonMUTE(sourdine)s’allumeenrougelorsquelecanalestcoupéetutilisépourcontrôlerlafonctionMute. (3) Ecran Scribble Strip L’écranidentielenumérodecanal,lebussélectionnéetindiquelenomdecanalfourniparl’utilisateur. Parexemple: C16indiquelescommandesducanaldemixage16. AxFp16estenvoiAUX16basculéauxfadersdecanaux. DCAreprésenteunmaîtreDCA. MtrxindiqueunmaîtreMatrice. (4) CUE : Le bouton CUE s’allume en bleu lorsque CUE est activé. Cela active l’envoi de ce canal vers le bus CUE. (5) Sélectionner : LatoucheCHANNELSELECTs’allumeenblanclorsquelecanalestsélectionné.Lorsquevousappuyezsurlatouche CHANNELSELECT,lapageducanaletlemoded’achageducanalsontmisàjourpourpermettreàl’utilisateurd’accé- deràsescommandesspéciquesducanal. (6) Faders Maîtres 1 et 2 : Contrairementauxfadersdecanaux,lesfadersmaîtresnechangentnormalementpasdefonctionlorsquelescouchesde contrôlesontmodiées.L’exceptionestsi«FollowAuxFlip»estsélectionnédanslesoptionsdelasurfacedecontrôle. LeurfonctionestdéniedanslepanneaudecommandesTactusdansl’écranSetup>SystemInventory. Touslesfadersdelaconsolepeuventêtreaectésàcesfaders.Parexemple,cesfaderspeuventêtreutiliséspourcontrôlerle niveaudescaissonsdebassesoudesréverbérationsalimentésparAUX.(7) Boutons du groupe Mute : Les8boutonsdugroupeMutedupliquentlesboutonsmuteàl’écran.Lescanauxsontaectésauxgroupesmute danslel’achagedescanaux. (8) Boutons d’utilisateur : Leshuitboutons«Utilisateur»del’écrandeprésentationmaîtresontdupliquéssurlasurface.Celarendces contrôlesimportantsrapidementdisponiblesàtoutmoment.LafonctionduboutonUtilisateurestidentiée dans l’écran associé. Ces boutons sont allumés comme approprié pour la fonction assignée. L’aectationduboutonUtilisateurestgéréedansl’écranSetup>U/ISettingsdansLV1. (9) Contrôles plugins : Ilya4encodeursrotatifsavecdescommutateursquisontdédiésaucontrôledespluginsdelaconsole.Laligne supérieure du texte dans l’écran au-dessus de chaque bouton décrit la fonction du bouton lorsqu’il est tourné. La deuxième ligne de l’écran décrit la fonction du commutateur lorsqu’il est enfoncé. Quand un canal est sélec- tionné,lesboutonspardéfautcontrôlentles8envoisd’eets.Lesboutonsdehaut/basdelapageparcourentles sélections de bus. Lorsqu’un plugin est sélectionné, ses paramètres deviennent disponibles pour le réglage sur ces boutons. (10) Haut/Bas de page : L’utilisationHaut/Basdepagepermetdeparcourirlesgroupesdecommandesdisponibles. (11) Contrôles de scène : PREV:Ceboutonpermetdeprésélectionnerlascèneprécédemmentrappeléepourrappel NEXT:CeboutonpermetdeprésélectionnerlascènesuivantedanslaséquencepourRappel UNDO:Ceboutonpermetdeprésélectionnerlesparamètresdelaconsoleavantlerappeldeladernière scène pour rappel. « Annuler le rappel de la dernière scène ». RECALL:Ceboutonsertàrappelerlascènesélectionnée.(12) Contrôles de couches : Layer Follow :LorsqueleboutonLayerFollowestallumé,lacouchesurlasurfacedeconrôlesuitlasélection de couche sur l’écran de la console de mixage associée. Cependant, la couche « ALL » n’est pas une sélection valide pour Tactus. Control. Lorsque « ALL » est sélectionné, Tactus. Control reste sur la couche précédem- ment sélectionnée. Haut et Bas:Lesboutonshautetbaspeuventêtreutiliséspourchangerlescouchesdecommandesurle Tactus.Control Si la surface de commande suit la sélection de couche d’une couche de la console de mixage, la sélection de couche sur l’écran change également. Toutefois, si la surface de contrôle ne suit pas l’écran, lesboutonsHAUT/BASmodientuniquementlasélectiondecouchesurlasurface.«All»nepeutpasêtre sélectionnéàl’aidedesboutonshaut/bas. (13) système CUE : Solo Clear est allumée chaque fois qu’on appuie sur un bouton CUE. En appuyant sur Solo Clear, toutes les sélec- tionsdeCUEdanslaconsolesonteacées.L’encodeurCUEajusteleniveaumaîtredusystèmeCUE. (14) Bouton de commande : Le bouton de commande est en fait l’un des contrôles les plus importants sur la surface Tactus. Control. Toute commande sélectionnée sur l’un des écrans de la console de mixage est sélectionné pour le contrôle avec ce bou- ton.LesimplefaitdetoucherunboutonouuncurseurAUXpermetdecontrôlerimmédiatementcettefonction sur le bouton de commande. Appuyer sur la commande fonctionne également pour les commandes de commu- tation. Dimensions: Avecsupportsarrière:LxPxH:24.6”x12.6”x3”(62,5cmx32cmx7,6cm) Avecsupportsarrière:LxPxH24.6”x12.6”x1.6”(62,5cmx32cmx4,1cm) Remarque:celanecomprendpaslahauteurdesboutonsquis’étendentjusqu’à0,5»(12,7cm)au-dessus de la surface supérieure. Poids: 9.75lbs(4,43kg) Conditionsd’alimentation: 19VDC4,7A Alimentation externe Dimensions: LxlxH:7x2,5x1,5 Entréed’alimentation: 100-240VAC50/60Hz Sortied’alimentation: 19VDC6,32A Poids: 9.75lbs(4,43kg) SpécificationsLogo referenced in Directive 2002/96/EC Annex IV (OJ(L)37/38,13.02.03 and defined in EN 50419: 2005 The bar is the symbol for marking of new waste and is applied only to equipment manufactured after 13 August 2005 www.peaveycommercialaudio.com Warranty registration and information for U.S. customers available online at www.peaveycommercialaudio.com/warranty or use the QR tag below Features and specications subject to change without notice. Crest Audio 5022 HWY 493 N. Meridian, MS 39305 [phone] FAX [phone]
