PWT05MK2 - Alimentation électrique Palmer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation secteur pour pédales d'effets
Marque	Palmer
Modèle	PWT05MK2
Tension d'entrée	230 V ~ 50 Hz / 115 V ~ 60 Hz (commutable)
Tension de sortie	9 V continu
Nombre de sorties	5 séparées et indépendantes (découplées électriquement)
Intensité maximale par sortie	250 mA
Connecteurs de sortie	2,1 x 5,5 mm, polarité négative au centre
Protection	Indicateur de surcharge (LED Overload) et protection contre les courts-circuits
Indicateurs	LED Power (marche) et LED Overload (surcharge)
Contrôles	Sélecteur de tension 230/115 V, interrupteur On/Off
Alimentation	Cordon secteur IEC amovible
Dimensions (L x H x P)	105 x 140 x 45 mm
Poids	0,99 kg
Accessoires inclus	5 câbles courts (30 cm), 5 câbles longs (60 cm), 1 câble cascade, 1 câble Y noir (parallèle pour 500 mA), 1 câble Y blanc (série pour 18 V)
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas ouvrir l'appareil ; confier toute réparation à un personnel qualifié
Garantie	Consultez les conditions sur le site Adam Hall

FOIRE AUX QUESTIONS - PWT05MK2 Palmer

Puis-je utiliser plus de 5 pédales avec cette alimentation ?

Oui, grâce aux câbles cascade, vous pouvez brancher jusqu'à 5 pédales sur une seule sortie. En pratique, la plupart des pédales consomment environ 20 mA, vous pouvez donc alimenter bien plus de 5 pédales tant que l'intensité totale ne dépasse pas 250 mA par sortie.

Que faire si la LED Overload s'allume ?

La LED Overload indique une surcharge ou un court-circuit sur une ou plusieurs sorties. Débranchez immédiatement les pédales et vérifiez les câbles. Si la LED s'éteint, le problème est résolu. Sinon, inspectez chaque pédale individuellement.

Puis-je obtenir une tension de 18 V ?

Oui, utilisez le câble en Y spécial à connecteur blanc fourni. Il permet de mettre deux sorties en série pour obtenir 18 V (9 V + 9 V). Attention, l'intensité maximale reste de 250 mA.

Puis-je obtenir une intensité de 500 mA ?

Oui, utilisez le câble en Y spécial à connecteur noir fourni. Il permet de mettre deux sorties en parallèle pour obtenir 500 mA sous 9 V.

Cette alimentation est-elle compatible avec des pédales d'autres marques ?

Oui, tant que vos pédales fonctionnent en 9 V continu, avec une polarité négative au centre et une consommation inférieure à 250 mA par sortie. Vérifiez les spécifications de vos pédales.

Les sorties sont-elles isolées ?

Oui, les 5 sorties sont isolées électriquement (découplées), ce qui évite les boucles de masse et les ronflettes.

Quelle est la tension d'entrée de l'appareil ?

L'appareil accepte 230 V ~ 50 Hz ou 115 V ~ 60 Hz via un sélecteur. Assurez-vous de régler le sélecteur sur la tension de votre pays avant de brancher l'alimentation.

Comment nettoyer l'alimentation ?

Débranchez l'appareil du secteur. Nettoyez-le avec un chiffon sec et doux. N'utilisez jamais de liquides ou de produits abrasifs.

Que faire si le fusible saute ?

Remplacez le fusible uniquement par un fusible de même type et calibre. Si le fusible saute à nouveau, contactez un centre de réparations agréé.

Puis-je ouvrir l'appareil pour le réparer ?

Non, n'ouvrez jamais l'appareil. Il ne contient aucune pièce réparable par l'utilisateur. Confiez toute réparation à un personnel qualifié.

MODE D'EMPLOI PWT05MK2 Palmer

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.

5. N'utilisez l'appareil que pour des applications et de la façon appropriées.

1. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
2. Lors de l'installation, observez les règlementations de sécurité en vigueur dans votre pays.

8. N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.

1. Ne placez aucune source de flamme sur l'appareil - par exemple, une bougie allumée.
2. Ne bloquez pas les ouïes d'aération. Éviter toute exposition directe aux rayons du soleil !
3. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur - dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
4. Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
5. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.

14. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.

1. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
2. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
3. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
4. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédia-tement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
5. Pour le nettoyage de l'appareil, utilisez un chiffon sec/
6. Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
7. Les films plastique doivent être mis hors de portée des enfants.

22. ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.

1. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
2. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électrici-en.
3. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
4. Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
5. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.
6. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
7. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
8. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque

de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.

1. Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.

Attention

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur Ne confiez

sa réparation qu'à un personnel technique qualifié.

Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l'utilisateur la présence à l'intérieur de l'appareil d'une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes.

Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signal e à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

Attention niveaux sonores élevés sur les produits AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

Pour éviter tout risque de traumatisme auditif, évites d'écouter à fort volume sonore pendant de longues périodes.

Un niveau d'écoute trop élevé, même bref, peut provoquer des dommages aux oreilles.

Veuillez maintenir le niveau d'écoute à un niveau raisonnable.

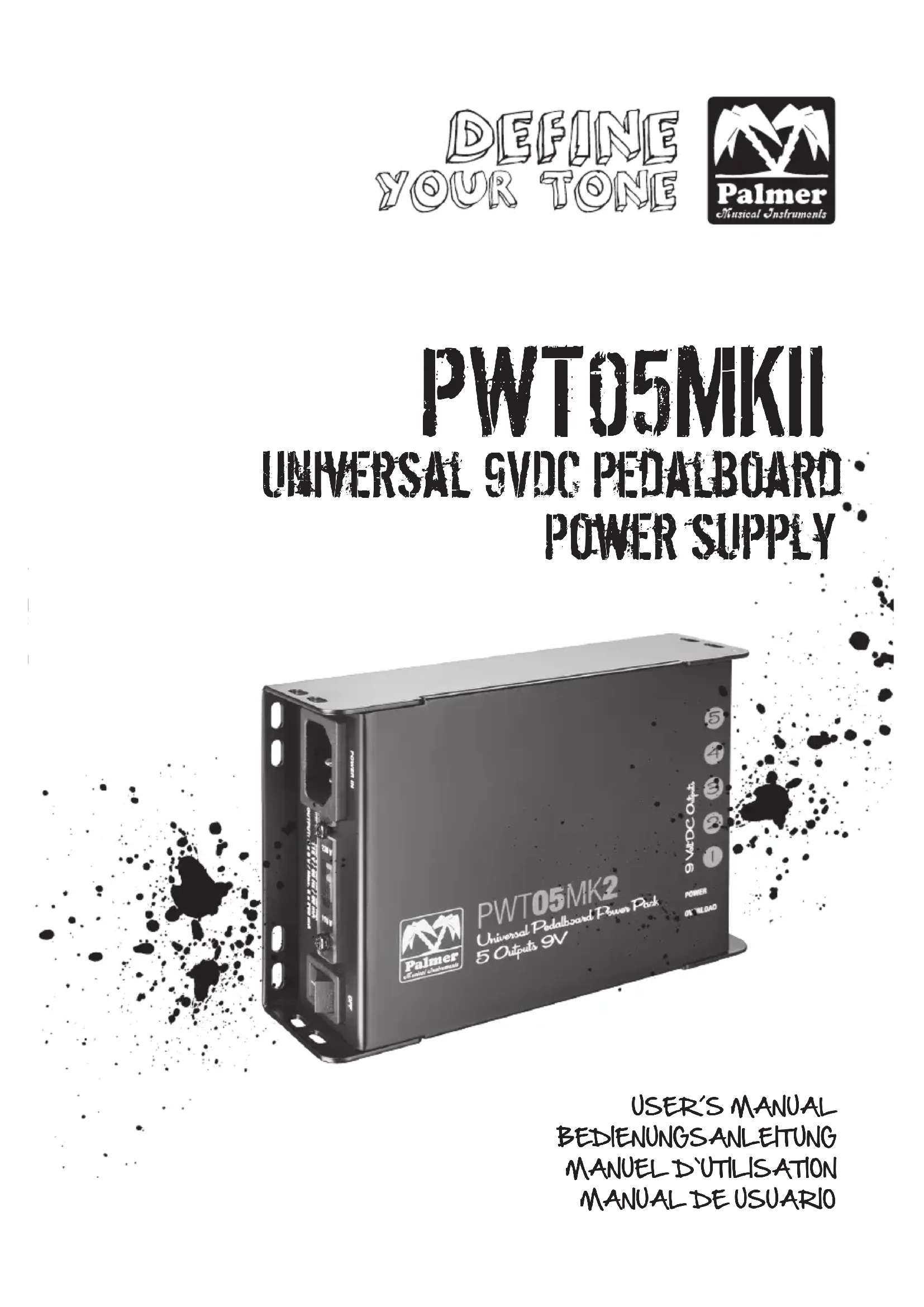

Merci et félicitations pour votre achat d'une PALMER PWT05MKII - une alimentation 9 Volts pour pédales d'effets. Cette alimentation offre 5 sorties 9 Volts séparées, tension continue. Chacune de ces sorties peut fournir une intensité maximale de 250 mA.

ES INTRODUCCIÓN

Branchez l'alimentation sur le secteur.

ES TOMA ELÉCTRICA IEC

Permet de passer de 230 à 115 Volts, selon la valeur de la tension secteur disponible dans votre pays. Attention : une valeur mal adaptée peut endommager l'appareil.

Permet d'allumer/éteindre l'appareil.

ES INTERRUPTOR DE ENCENDIDO

5 sorties séparées et indépendantes, délivrant chacune une intensité maximale de 250 mA.

ES SALIDAS DE 9 V DE CONTINUA

S'allume lorsque l'appareil est sous tension (Power ON).

ES LED POWER

S'allume lorsqu'une ou plusieurs sorties sont en écrêtage, ou en cas de court-circuit. Vérifiez vos câbles et déconnectez les appareils jusqu'à ce que la LED s'éteigne.

ES OVERLOAD

FR Cette alimentation permet de brancher, dans la pratique, bien plus de cinq pédales d'effets «normales» (qui, généralement, consomment une intensité d'environ 20 mA chacune).

• Boîtier compact et solide - Embase tension continue (IEC) - Sélecteur de tension secteur - Interrupteur secteur - 5 sorties «isolées», autrement dit découplées électriquement : ce qui évite toute boucle de masse.

FR L'alimentation PWT05 est livrée avec une collection de câbles de branchement :

• 5 câbles courts (env. 30 cm)
• 5 câbles longs (env. 60 cm)
• 1 câble cascade (pour connecter jusqu'à 5 pédales à une même sortie de la PWT05)
• 1 câble en Y spécial, pour doubler l'intensité disponible (mise en parallèle de deux sorties) : il est repérable par son connecteur noir. C'est ce câble qu'il vous faut utiliser si vous désirez obtenir une intensité doublée, soit 500 mA maxi.
• 1 câble en Y spécial, pour doubler la tension disponible (mise en série de deux sorties) : il est repérable par son connecteur blanc. C'est ce câble qu'il vous faut utiliser si vous désirez obtenir une tension doublée, soit 18 V au lieu de 9 V.

Type de produit : Alimentation secteur

Type : Alimentation secteur 5 sorties

Branchement secteur : Embase IEC

Tension d'entrée : 230 V \~ 50 Hz, 115 V \~ 60 Hz

Nombre de sorties : 5

Connecteurs de sortie : 2,1 x 5,5 mm

Tension de sortie : 9 Volts, continue

Intensité de sortie maximale : 250 mA sur chaque sortie

Sorties isolées : oui

Polarité : Moins au centre

Longueur de cordon : 25 - 50 cm

Indicateurs : Puissance, Surcharge

Contrôles : Sélecteur de tension, touche Power

Dimensions (L x H x P) : 105 x 140 x 45 mm

Poids : 0,99 kg

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : http://www. adamhall. com/media/shop/downloads/documents/manufacturersdeclarations. pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@adamhall. com / +49 (0)6081 / 9419-0.

TRI Et MSE aux déchets correcte de ce produit

(Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.
