BEDIENUNGSANLEITUNG PWT05MK2 Palmer

SICHERHEITSHINWEISE 1.Lesen Sie diese Anleitung bitte sorgfältig durch. 2.Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3.Befolgen Sie die Anweisungen. 4.Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informa- tionen vom Gerät. 5.Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise. 6.Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festins- tallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesi- chert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfal- len kann. 7.Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften. 8.Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann. 9.Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät. 10.Lüftungsschlitze dürfen nicht blockiert werden. 11.Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonnenein- strahlung vermeiden! 12.Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät. 13.Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können. 14.Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör. 15.Öffnen Sie das Gerät nicht und verändern Sie es nicht. 16.Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17.Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicher- weise Sach- und Personenschäden verursachen kann. 18.Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät han- delt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden. 19.Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch. 20.Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsor- gung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander. 21.Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

3BEI GERÄTEN MIT NETZANSCHLUSS

22.ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23.Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschä- digen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24.Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25.Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel spezi- ell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netz-

adapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27.Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28.WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein au- torisiertes Servicezentrum. 29.Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30.Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31.Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden. CAUTION

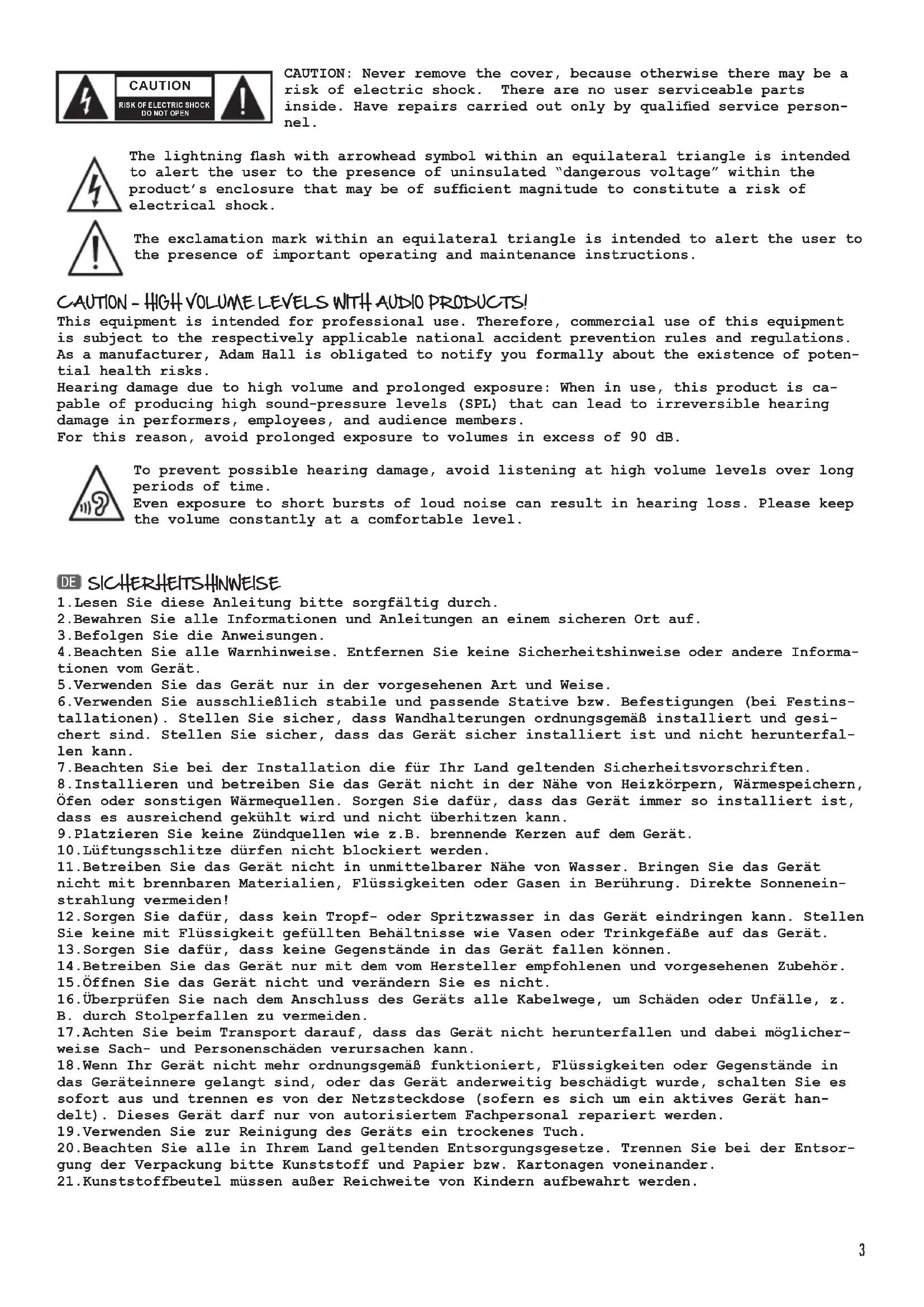

ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines ele- ktrischen Schlages besteht. Im Inneren des Geräts benden sich ke- ine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualiziertem Servicepersonal durchführen. Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährli- chen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedien- ungs- und Wartungshinweise. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallver- hütung. Als Hersteller ist Adam Hall gesetzlich verpichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zus- chauern zu irreparablen Gehörschäden führen können. Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume. Lauter Schalleinuss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

EINFÜHRUNG Herzlichen Glückwunsch zum Erwerb des PALMER PWT05MKII 9V Netzteils für Pedalboards! Das Gerät bietet fünf galvanisch voneinander getrennte Strombuchsen mit 9V Gleichstrom. Jede einzelne dieser Buchsen liefert bis zu 250 mA!

IEC-NETZBUCHSE Schließen Sie hier das Netzkabel an.

SPANNUNGSWAHLSCHALTER Über diesen Schalter können Sie das Netzteil auf die lokale Netzspannung von 115 V oder 230 V einstellen. Vorsicht: Bei fehlerhafter Einstellung kann das Gerät beschädigt werden.

NETZSCHALTER Zum Ein-/Ausschalten des Geräts.

5 x galvanisch getrennte Gleichstrombuchsen mit jeweils bis zu 250 mA.

POWER-LED Die Netz-LED leuchtet nach Einschalten des Geräts.

OVERLOAD Diese LED leuchtet bei Überlastung eines oder mehrerer Ausgänge und im Falle eines Kurzschlusses. 10Überprüfen Sie die Kabel, und trennen Sie die Verbindungen der angeschlossenen Geräte, bis die LED wieder erlischt.

Mit diesem Netzteil lassen sich weit mehr als fünf Effektpedale (die durchschnittliche Leistungsaufnahme eines Effekts liegt bei ca. 20 mA) mit Strom versorgen.

• Kompaktes, robustes Gehäuse

• Wahlschalter für die Versorgungsspannung

• 5 galvanisch getrennte Ausgänge, d. h. keine Störgeräusche durch Brummschleifen

Das PWT05 wird mit einer großen Auswahl von Anschlusskabeln ausgeliefert.

• 5 x kurze Gleichstromkabel (ca. 30 cm Länge)

• 5 x lange Gleichstromkabel (ca. 60cm Länge)

• 1 x Verteilerkabel (zum Anschluss von maximal 5 Geräten an einen Ausgang am PWT05)

• 1 x spezielles Y-Kabel für die Verdopplung der elektrischen Stromstärke mit schwarzem Steck- er (Bitte benutzen Sie dieses Kabel, um zwei Ausgänge für 500 mA Stromstärke zu verbinden)

Produkt-Typ: Netzteil Typ: Mehrfach-Netzteil Netzanschluss: IEC-Kaltgerätekabel Eingangsspannung: 230 V ~ 50 Hz, 115 V ~ 60 Hz Ausgänge: 5 Ausgangsanschlüsse: 2,1 x 5,5 mm Ausgangsspannung: 9 V Max. Ausgangsstrom: 250 mA je Ausgang Isolierte Ausgänge: Ja Polarität: innenliegender Minuspol Kabellänge: 25 - 50 cm Anzeigen: Power, Overload Bedienelemente: Spannungswahlschalter, Netzschalter Abmessungen [B x T x H]: 105 x 140 x 45 mm Gewicht: 0,99 kg

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung nden Sie unter: http://www.adam- hall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsor- gen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umwelt- freundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsor- gung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden. Tipo de producto: Fuente de alimentación Tipo: Fuente de alimentación con varias salidas Toma eléctrica: Cable con conector IEC Tensión de entrada: 230 V ~ 50 Hz, 115 V ~ 60 Hz Salidas: 5 Conectores de salida: 2,1 x 5,5 mm Tensón de salida: 9 V Corriente de salida máx.: 250 mA en cada salida Salidas aisladas: Sí Polaridad: Negativa en el contacto central Longitud de cables: 25 a 50 cm Indicadores: Encendido, Sobrecarga Controles: Selector de tensión eléctrica, interruptor de encendido Dimensiones (An x F x Al) 105 x 140 x 45 mm Peso: 0,99 kg
