Marque	Laserliner
Modèle	FlexiMesslatte
Type de produit	Jalon d'arpenteur souple
Matériau	Aluminium et plastique souple
Longueur totale	2 mètres
Poids	0,5 kg
Graduation	Échelle double avec valeurs positives et négatives, graduation en millimètres
Plage de mesure	De -1 m à +1 m par rapport au point de référence
Utilisation principale	Mesure de différences de hauteur avec récepteur laser
Fonctions	Affichage direct de la hauteur relative (positive ou négative), réglage fin par vis moletée
Compatibilité	Conçu pour récepteurs laser Laserliner et autres marques standard
Alimentation	Aucune (instrument passif)
Entretien	Nettoyer avec un chiffon doux et sec après utilisation
Nettoyage	Ne pas utiliser de solvants agressifs ni de produits abrasifs
Sécurité	Utiliser uniquement avec un récepteur laser approprié ; ne pas regarder directement le faisceau laser
Accessoires inclus	Vis moletée de réglage, notice d'utilisation
Réparabilité	Pièces détachées disponibles sur demande ; graduation non réparable, remplacer l'ensemble
Garantie	2 ans
Informations générales	Idéal pour les chantiers de construction et le nivellement intérieur/extérieur

FOIRE AUX QUESTIONS - FlexiMesslatte Laserliner

Comment régler le jalon FlexiMesslatte ?

Placez le récepteur laser (A) sur le jalon et réglez-le sur 0. Ajustez ensuite la hauteur du jalon à l'aide de la vis moletée (B) jusqu'à ce que le rayon laser atteigne le repère zéro.

Comment lire la graduation ?

L'échelle comporte des valeurs positives (au-dessus du niveau de départ) et négatives (en dessous). La différence de hauteur (D) se lit directement sur l'échelle en millimètres.

Puis-je utiliser le jalon sans récepteur laser ?

Non, le FlexiMesslatte est conçu pour être utilisé avec un récepteur laser afin de détecter le faisceau. Sans récepteur, la mesure n'est pas possible.

Quelle est la précision de mesure ?

La précision dépend du récepteur laser utilisé. Le jalon lui-même offre une graduation millimétrique. En conditions normales, on peut atteindre une précision de ±1 mm.

Comment nettoyer le jalon ?

Essuyez-le avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la graduation.

Comment stocker le FlexiMesslatte ?

Rangez-le dans un endroit sec et à l'abri des chocs. Il peut être enroulé pour un transport compact, mais évitez de le plier de façon excessive.

Est-il compatible avec tous les récepteurs laser ?

Le jalon est conçu pour s'adapter à la plupart des récepteurs laser standard, notamment ceux de la marque Laserliner. Vérifiez la fixation avant utilisation.

Que faire si la graduation s'efface ?

La graduation est intégrée au matériau. Si elle devient illisible, il est préférable de remplacer le jalon. Contactez le service client Laserliner pour un éventuel remplacement.

Puis-je utiliser le jalon sous la pluie ?

Le jalon résiste à une humidité modérée mais n'est pas étanche. Évitez de l'exposer à la pluie battante ou à l'immersion.

Comment la différence de hauteur est-elle affichée ?

La différence de hauteur (D) est la distance entre le point de départ (réglé à 0) et le point mesuré. L'échelle indique directement la valeur en millimètres avec le signe correspondant.

MODE D'EMPLOI FlexiMesslatte Laserliner

Jalon d'arpenteur souple

Mira Flexi

Triplometro flessibile

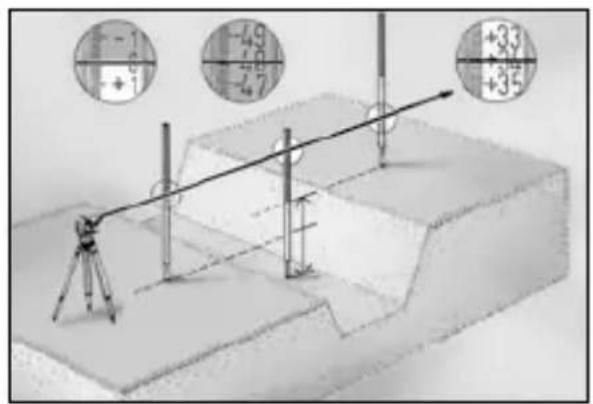

Principe d'une mesure avec le jalon d'arpenteur souple :

l'instrument de mesure au laser est tout d'abord aligné, le récepteur de laser (A) est monté sur le jalon d'arpenteur et est réglé sur « 0 ». Le jalon d'arpenteur souple est ensuite réglé exactement sur la hauteur du rayon laser « 0 » en utilisant la vis moletée (B) (fig. 1).

Régler ensuite le récepteur de laser et le décaler à la hauteur du rayon laser (fig. 2).

En cas de points de mesure situés au-dessous du niveau de départ, le jalon d'arpenteur indique des valeurs négatives. Si ces points de mesure sont situés au-dessus du niveau de départ, les valeurs indiquées sont positives. Cela permet d'afficher sans calcul, via l'échelle à valeurs positives / négatives, la valeur exacte de la référence de la hauteur.

C Échelle avec des valeurs positives et négatives et une graduation en mm D Différence de hauteur E Échelle en millimètres pour la mesure de la hauteur
