Type de produit	Hotte aspirante
Marque	Samsung
Modèle	NK30CB700W33
Largeur	30 po (76,2 cm)
Alimentation	120 V ~ 60 Hz, 15 A
Puissance d'aspiration max	630 CFM (mode Boost)
Modes de fonctionnement	Intelligent, Faible, Moyenne, Élevé, Boost
Capteur de qualité d'air	Oui (PM10, PM2.5, PM1.0)
Connectivité	Wi-Fi, SmartThings, Bixby, Alexa, Google Assistant
Éclairage	LED réglable (Haute, Basse, Arrêt)
Filtre à graisse	Métallique, lavable
Filtre à charbon (option)	Réf. NK AF7000WB/AA
Diamètre d'évacuation	6 po (15,2 cm) rond ou 3 1/4 x 10 po (8,25 x 25,4 cm) rectangulaire
Hauteur d'installation min/max	24–36 po (61–91,4 cm) au-dessus de la cuisinière
Fonctions spéciales	Mode Boost, AI Energy Mode, Arrêt automatique, Rappel de nettoyage
Entretien des filtres	Nettoyage tous les mois ; capteur tous les 6 mois
Garantie	1 an pièces et main-d'œuvre (USA/Canada)

FOIRE AUX QUESTIONS - NK30CB700W33 SAMSUNG

Comment installer la hotte Samsung NK30CB700W33 ?

L'installation doit être effectuée par un professionnel. Fixez le support mural au béton, raccordez le conduit d'évacuation (6 po rond ou 3 1/4 x 10 po rectangulaire) et branchez l'alimentation 120 V. Respectez une hauteur de 24 à 36 po au-dessus de la cuisinière.

Comment nettoyer les filtres de la hotte ?

Retirez le filtre métallique, faites-le tremper dans de l'eau tiède avec un détergent neutre pendant 10 minutes, rincez et séchez. Nettoyez-le à la main, pas au lave-vaisselle. Remontez après séchage.

Comment connecter la hotte à l'application SmartThings ?

Activez le Wi-Fi de la hotte en appuyant 5 secondes sur le bouton Mode. Ouvrez SmartThings, ajoutez l'appareil, suivez les instructions. Assurez-vous que le téléphone est connecté au réseau 2,4 GHz.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique (coupure, prise). Débranchez et rebranchez le cordon. Si le problème persiste, contactez le service Samsung.

Comment changer la lampe LED ?

La lampe LED est dédiée et doit être remplacée par un professionnel. Contactez le centre de service Samsung.

Comment utiliser le mode intelligent ?

Appuyez sur le bouton Mode jusqu'à sélectionner 'Intelligent'. La hotte ajuste automatiquement la vitesse en fonction de la qualité de l'air détectée par le capteur.

Quelle est la différence entre évacuation et recirculation ?

En évacuation, l'air est rejeté à l'extérieur par un conduit. En recirculation, l'air est filtré par un filtre à charbon (vendu séparément) et renvoyé dans la pièce.

Comment réinitialiser le rappel de nettoyage du filtre ?

Après avoir nettoyé le filtre, appuyez sur le bouton Lumière pendant 3 secondes jusqu'à ce que le message 'Réinitialisation du filtre' s'affiche.

Que signifie le code d'erreur C103 ?

Le code C103 indique un problème de communication du panneau de commande. Éteignez la hotte, débranchez-la 30 secondes, puis rebranchez. Si le code persiste, contactez le service Samsung.

Comment activer le mode Boost ?

Appuyez sur le bouton Mode pendant 10 secondes. Le mode Boost s'active et fonctionne à 630 CFM pendant une courte période.

MODE D'EMPLOI NK30CB700W33 SAMSUNG

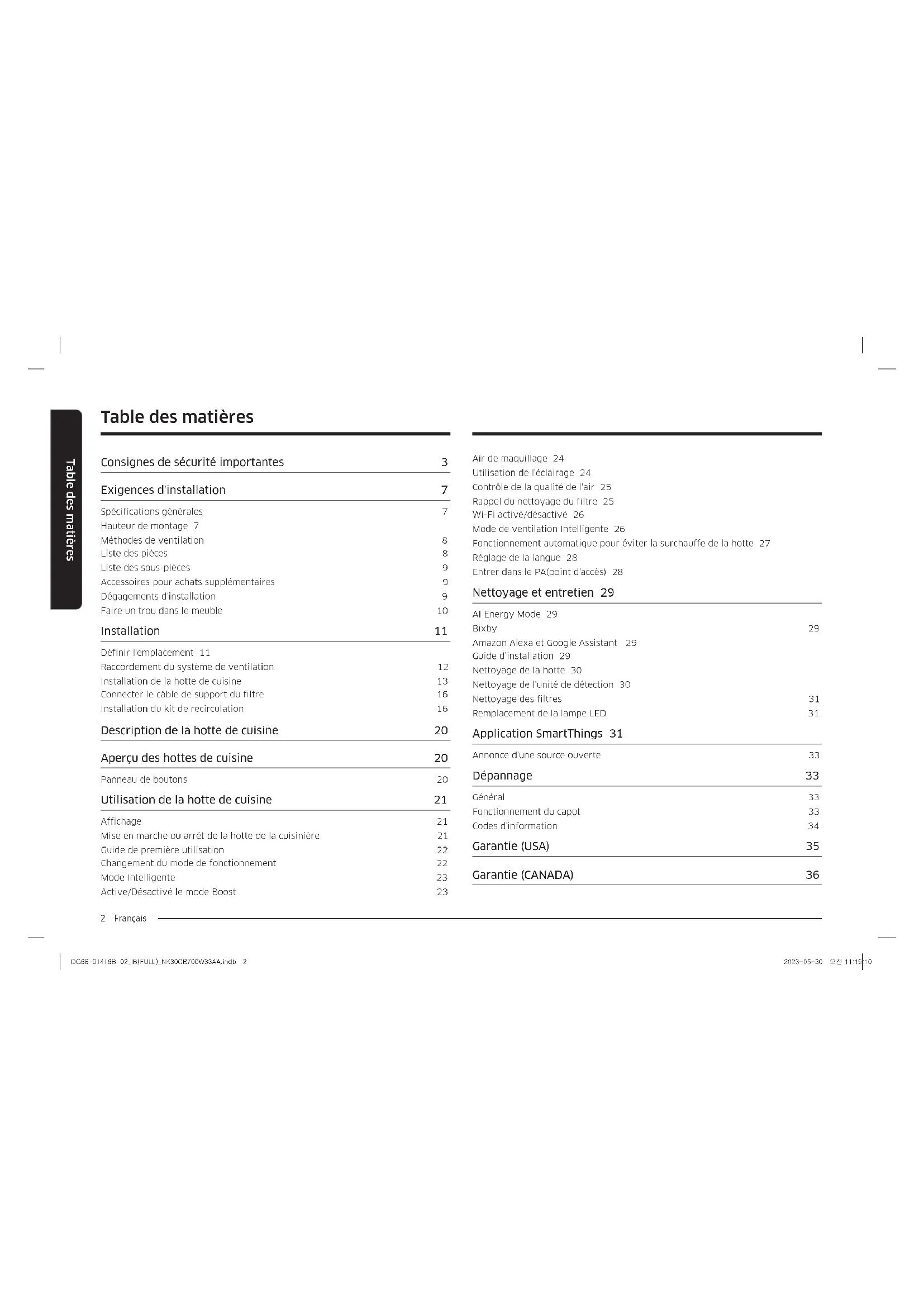

Manuel d'installation et d'utilisation

Exigences d'installation 7

Spécifications généales 7

Hauteur demontage 7

Methodes de ventilation 8

Listedespieces 8

Listedesous-pieces 9

Acossoires pour achats supplémentaires 9

Dégagements d'installation 9

Faire un trou dans le meuble 10

Installation 11

Définir l'emplacement 11

Raccordement du système de ventilation 12

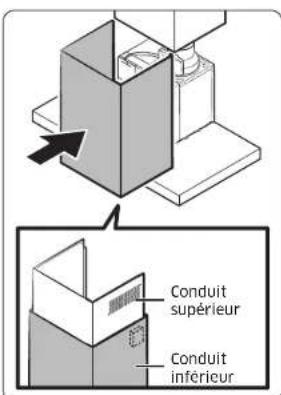

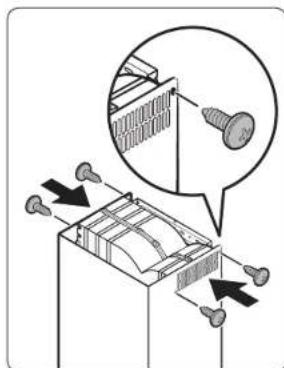

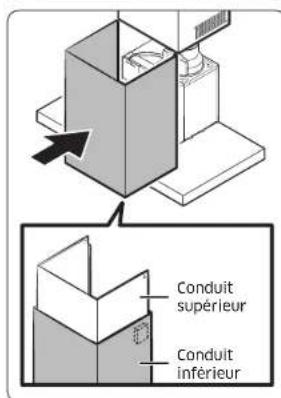

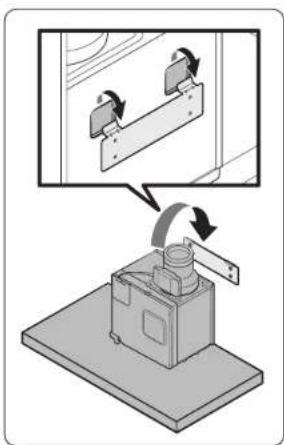

Installation de la hotte de cuisine 13

Connecter le cable de support du filtre 16

Installation du kit de recirculation 16

Apercu des hottes de cuisine 20

Panneau dc boutons 20

Utilisation de la hotte de cuisine 21

Affiche 21

Mise en marche ou arrêt de la hotte de la cuisine 21

Guide de première utilisation 22

Changement du mode de fonctionnement 22

ModeIntelligente 23

Air de maquillage 24

Utilisation de l'éclairage 24

Contrôle de la qualité de l'air 25

Rappel du nettoyage du filtre 25

Wi-Fi active/desactive 26

Mode de ventilation Intelligente 26

Fonctionnement automatique pour éviter la surchauffe de la hotte 27

Réglage de la langue 28

Entrez dans le PA(point d'acces) 28

Nettoyage et entretien 29

AI Energy Mode 29

Bixby 29

Amazon Alexa et Google Assistant 29

Guide installation 29

Nettovage ce la hotte 30

Nettoyage de l'unité de détction 30

Nettoyage des filtres 31

Remplacement de la lampe LED 31

APPLICATIONSMARTTHINGS31

Annonce d'une source ouverte 33

Dépannage 33

Général 33

Fonctionnement du capot 33

Codes d'information 34

Garantie (USA) 35

Garantie (CANADA) 36

Consignes de sécurité importantes

APPROVÉ POUR LES APPAREILS RÉSIDENTIELS POUR UN USAGE RÉSIDENTIEL SEULEMENT

LISEZ ET CONSERVEZ CES INSTRUCTIONS

VEUILLEZ LIRE L'INTEGRALITE DU GUIDE D'INSTALLATION AVANT D'ÉFFECTUER L'INSTALLATION.

INSTALLATION DOIT ETRE CONFORME A TOUS LES CODES LOCAUX.

IMPORTANT: Conservez ces instructions d'installation afin que la personne chargee du contrôle local puisse s'y reporter.

INSTALLATEUR: veuillez laisser ces instructions avec cette unité pour le propriétaire.

PROPRIÉTAIRE: Vouiliez conserve rces instructions pour toute réference utérieure.

A VERTISSEMENT

Risques ou manipulations dangereuses susceptibles d'entrainer des blessures graves, voir mortelles.

Attention

Risques ou manipulations dangereuses pouvant entrainer une électrocution, des blessures ou des dégats matériels.

Remarque

Conseils et instructions utiles

Les icones et symboles d'advertissement sont la pour évider de vous bleisser ou de blesser d'autres personnes.

Veuillez les suiviè explicitement. ÀpRES avoir lu cette section, conscrvez la dans un endroit sur pour pouvoir la consuliter uterieurement.

Avertissement

Coupez le circuit électrique dans le panneau de service et verruillage le panneau avant de cabler cet approelil.

L'installation requiert un circuit de derivation de 120 VAC, 60 Hz, et 15 ou 20 A.

A VERTISSEMENT

Ce produit contient des produits chimiques reconnus par l'Etat de Californie pour causeer le cancer et des malformations congenitales ou d'autres problèmes de reproduction.

Attention

ATTENTION DE LA FCC : Tout changement ou modification non expressement approuve par la partie responsable de la conformité peut annuler l'autorisation de l'utiliseur à utiliser l'équipelement.

Cet'article est conforme à la partie 15 des règlements de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1) Cet apparéil ne doit pas provoquer d'interférences néfastes, et 2) Cet apparéil doit accepter toute interférence reçue, y compris les interférences entrainant un fonctionnement indésirable.

Pour les produits vendus sur les marchés américain et canadien, seuls les canaux 1 à 11 sont disponibles.

Vou ne pouvez pas selectionner d'autres chines.

Declaration de la FCC:

Cot apparéil a été testé; il est conforme aux limitations applicables aux apparéils numériques de classe B, selon le paragraphe 15 de la règlementation FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Cet équipement géné, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilise conformément aux instructions, peut cause des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produit pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en étaignant et en allumant l'équipement, l'utilisateur est encouraged à essayer de corriger ces interférences par une ou plusieurs des mesures suivantes: - Réorientation ou déplacement de l'antenne de réception Augmenter la separation entre l'équipement et le récepteur Raccorder l'appareil à une prise de courant située sur un circuit différent de celui de la radio ou du téléviseur. - Consultez un revendeur ou un technicien radio/TV experimenté pour obtenir de l'aide.

Declaration d'ic relative à l'exposition aux radiations:

Cet apparéil est conforme aux limites d'exposition aux radiations de la norme RSS-102 d'FCC, définies pour un environnement contrôle. Cet équipement doit être installé et utilisé de manière à ce qu'il y ait au moins 20 cm (8 pouces) entre le radiateur et votre corps. Cet apparéil et son (ses) antennc(s) ne doivent pas été co-localisés ou utilisés en conjunction avec une autre ANTENNE OU un autre émetteur.

2. Avis de la IC

Le terme "IC" precedant le numero de certification radio signifie uniquement que les specifications techniques d'Industrie Canada ont ete respectees. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet apparieil ne doit pas causer d'interfrences, et (2) cet apparieil doit accepter toute interfeerey, y compris les interfrences qui peuvent causer un fonctionnement indesirable de I'appareil.

Cct apparéil numérique de classe B est conforme à la norme canadienne ICES 003. Pour les produits vendus sur les marchés américain et canadien, seuls les canaux 1 à 11 sont disponibles. Vous ne pouvez pas scélectionner d'autres chaînes.

Declaration d'ic relative à l'exposition aux radiations:

Cet apparéil est conforme aux limites d'exposition aux radiations de la norme RSS-102 d'IC, définies pour un environnement contrôlé. Cet équipement doit être installé et utilisé de manière à ce qu'il y ait au moins 20 cm (8 pouces) entre le radiateur et votre corps. Cet apparéil et son (ses) antennée(s) ne doit pas être co-localisés ou utilisés en conjunction avec une autre antennée ou un autre émetteur.

Pour réduire les risques d'incendie, d'électrocution ou de blessure, respectez les precautions suivantes:

• N'utilise cet apparéil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant.
• Avant de proceder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du panneau de service et verrouille ce dernier pour éviter toute remise sous tension accidentelle. Si le panneau de service ne peut pas être verrouille, fixez solidement un dispositif d'advertisement bien visible, tel qu'une étiquette, sur le panneau de service.
• Les travaux d'installation et le cablage électrique doivent être effectuels par une ou plusieurs personnes qualifiées, conformément à tous les codes et normes applicables, y compris la construction résistante au feu.
• Une quantite suffisante d'air est necessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumee (cheminee) de l'equipement de combustion afin d'éviter le refoulement. Suivez les directives du fabricant de l'equipement de chauffage et les normes de sécurité, telles que celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales. Lors de la decoupe ou du percage du mur ou du plafond, n'endommagcz pas les cables electriques ou autres équipements cachés.
• Les ventilateurs à conduit doivent toujours être evacués à l'extérieur.

Attention

Pour une utilisation générale de ventilation uniquement. Ne pas utiliser pour evacuer des matières et des vapeurs dangereuses ou explosives.

Attention

Afin de réduire le risque d'incendie et d'évacuer correctement l'air, assurez-vous de canalier l'air à l'extérieur - n'évacuez pas l'air dechéappement dans des espaces enfermés dans des murs, des plafonds, des greniers, ou dans des vides sanitaires ou des garages.

Pour réduire le RISQUE d'un FEU de graisse sur la cuisinière:

Lors d'une utilisation a puissance elevee ne laissez jamais les elements situés sous l'appareil sans surveillance. Les debordements provoquent des fumées et des debordements graissce qui peuvent s'enflammer. Faites chauffer les houles lentement a feu doux ou moyen. - Mettez plusieurs la hote en marche lorsque vous cuisine à feu vif ou lorsque vous flambez des alimentés (par exemple, Crèpes Suzette, Jubilée de cerises, Bœuf au poivre flambe). - Nettoyez refuquement les ventilateurs. La graisse ne doit pas s'accumuler sur le ventilatucr ou le filtrc. - Utilisé des casseroles de taillie appropriée. Utilisé toujours des ustensiles de cuisson adaptés à la taillie de l'élement de surface.

AFIN De réduire le RISQUE de blessures aux personnes en cas de FEU de graisse sur le DESSUS de la cuisinière, observez les precautions suivantes:

ALLUMER LES FLAMMES avec un couvercle bien ajusté, une plaque à biscuits ou un plateau métallique, puis étéindre le brûleur. FAITES ATTENTION POUR EVITER LES BRULURES. Si les flammes ne s'éteignent pas immédiatement, EVACUEZ ES APPELEZ LES POMPIERIS. - Ne ramassez jamais une casserole enflammée - vous pourriez vous brûler. N'TUILISEZ PAS DEEAU, y compris dos torchons ou des servicietcs humides une violente explosion de vapeur en résultatait. - Utilisez un extincteur UNIQUEMENT si : - Vous savez que vous avez un extincteur de classe ABC et vous savez déjà comment l'utiliser.

• Le feu est petit et contenu dans la zone où il a demarré.
• On appelle les pompiers.
• Vous pouvez combattre le feu en tournant le dos à une sortie.

*Base sur "Kitchen Fire Safety Tips" publié par la NFPA.

A VERTISSEMENT

Pour réduire le risque d'incendie ou dechs électrique, n'utilise pas ce ventilateur avec un dispositif de contrôle de vitesse à semi-conducteurs.

A VERTISSEMENT

Ne laissiez pas les enfants s'approcher de la cuisineire. Ne laissiez pas les enfants jouer avec la porte supérieure ou monter dessus. Gardez tous les materiaux d'emballage hors de portee des enfants. Metteze au robut les materiaux d'emballage de manière appropriée après avoir deballé l'appareil.

Important

Conserve précieusement ce manuel en vue du passage éventuel d'un technique en cas de réparation.

C'est la responsabilité du client:

Contacter un installateur electrique qualifie.

Pour s'assurer que l'installation electrique est adequate et conforme au National Electrical Code, ANSI/NFPA 70 - derniere edition', ou aux normes CSA C22.1-94, Code canadien de I'electricte, Partie 1 et C22.2 No.0 M91 - derniere edition et à tous les codes et ordonnances locaux.

Si les codes le permettent et qu'un fil de terre sépare est utilisé, il est reconntré qu'un électricien qualifié déterminée que le chemin de terre est ajusté. Une copie des normes du code ci-dessus peut être obtenue auprès de:

• Un circuit electrique de 120 volts, 60 Hz, c. a. seulement, 15 ampères, avec fusible est requis. Si la maison a un cablage en aluminium, suivez la procEDURE ci-dessous:
• Connectez une section de fil de cuivre solide aux fils du pigtail.
• Connectez le cylaje en aluminium à la section de fil de cuivre ajouté à l'aide dc connecteurs et/ou d'outils speciaux concus et rôpctoris OL pour Jointre le cuivre à l'aluminium.

Consignes de sécurité importantes

• Suivez la procEDURE recommendée par le fabricant du connecteur électrique. Les connexions en aluminium/cuivre doivent être conformes aux codes locaux et aux pratiques de cablage acceptées par l'industrie.
• Laaille des fils et les connexions doivent être conformes à la puissance de l'appareil, comme indiqué sur la plaque signalétique du modele/de la série. La plaque de mode/serie est située derriere le contrôle sur la paroi arrêté de la hotte.
• La taille des fils doit être conforme aux exigences du Code électricque national ou du code local en vigueur pour le régime nominal en kilowatts. 1-94, Code canadien de l'électricité, Partie 1 et C22.2 No.0-M91 (dernière édition) et tous les codes et ordonnances locaux.

Consignes de mise a la TERRE

Cct apparéil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le risque d'électrocution en prévoyant un fil de fuite pour le courant électrique. Le four à micro-ondes est équipé d'un cordon compétant un fil de mise à la terre avec une fiche de mise à la terre. La fiche doit être branchée sur une prise secteur posée et mise à la terre conformément à la législation en vigueur.

A VERTISSEMENT

• Toututilisation nonconformé de la fiche de mise à la terre peut entrainer un risque d'électrocution.
• Consultez un elektricien ou un reparateur qualifie si les consignes de mise à la terre ne sont pas entierement compris ou si vous avez des doutes quant à la mise à la terre correcte du four à micro-ondes.
• N'utilise pas une rallonge. Si le cordon d'alimentation est trop court, demandez à un électricien ou à un réparateur qualifié d'installer une prise à proximité du fou à micro-ondes.

Exigences en matèle de ventilation (modèles avec conduit uniquement)

Le système de ventilation doit se terminer à l'extérieur. - No terminez pas le système de ventilation dans un grenier ou un autre endroit fermé. N'tilisez pas de capuchon mural de type blanchisserie de 10,2 cm (4 po). - N'utilisez que des évén s métal. Les évén metalliques rigides sont recommendés. Les évén en plastique ou en feuille de métal ne sont pas recommendés. - La longueur du système de ventilation et le nombre de coudes doivent être réduits au minimum pour assurer une performance efficace.

Pour le fonctionnement le plus efficace et le plus silencieux :

N'tutilisez pas plus de trois coudes a Assurez-vous qu'il y a un minimum de 24^ (61 cm) de conduit droit entre les coudes si plus d'un coude est utilisé. - No pas installer cleux coudes ensemble. - Utilisez des colliers pour sceller tous les joints du système de ventilation. - Le système de ventilation doit être équipé d'un clapet. - Utilisiez un produit de caféutrage pour sceller l'ouverture du mur extérieur ou du toit au tout du capuchon. La taille de I'event doitetre uniforme.

Méthodes de ventilation

Pour utiliser la sortie supérieure de la hotte pour ventiler votre hotte, un système de ventilation rond de 15.2 cm (6 po) est nécessaire. Pour utiliser la sortie arrière de la hotte, un système dévent rectangulaire de 31/4" x 10" (8.25 x 25.4 cm) est nécessaire. Aucun de ces systèmes de ventilation n'est inclus et doit être acheté séparément.

Remarque

Les évén s flexibles ne sont pas recommandés. Les évén flexibles créent une contrôe pression et des turbulences d'air qui réduisir considérablement les performances. Le système de ventilation peut se terminer soit par le toit, soit par un mur. Pour ventilier à travers un mur, un coude de est nécessaire.

Hauteur de montage

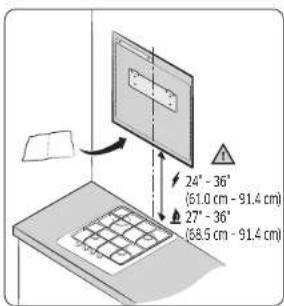

Choisissez une hauteur de montage entre un minimum de 61 cm (24 po) pour une surface de cuisson électriche, un minimum de 68.6 cm (27 po) pour une surface de cuisson au gaz, et un maximum suggéré de 91.4 cm (36 po) au-dessus de la cuinisière jusqu'au bas de la hotte.

Décharge arrière

Un coude à 90° peut être installé immidiatement au-dessus de la hotte.

Pour les Installations non ventilées (recirculation)

S'il n'est pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, la peut être utilisé en version non ventilée (recirculation), en installant un filtré à charbon et une grille en plastique. Les fumées et les vapeurs sont recyclées par la grille de recirculation.

Exigences d'installation

Spcifications generales

Attention

Veillez a vérifier la hauteur de montage avant d'instructor le produit. - La hauteur de montage est mesurée depuis le haut de la cuisine jusqu'àux arroinses supérieures. La hauteur de montage d'une surface de cuisson électrique est mesurée à partir de sa table de cuisson en verre, comme le montre l'imagé de gauche. Pour une surface de cuisson au gaz, la hauteur de montage est mesurée à partir du haut des grilles de combustion, comme indiqué sur l'imagé de droite.

CUISINIÈRES ÉLECTRIQUES RANGS DE GAZ

Méthodes de ventilation

La fumée est evacuée à l'extérieur par un tuyau spécial relié à la hotte.

Ventilation du toit Ventilation murale (Recirculation) A. Chapeau de toit B. 6'' (15,2 cm)

A. Capuchon mural B. 6'' (15,2 cm)

A. Deflecteur B. 6'' (15,2 cm)

Attention

Le diametre minimum de la sortie déchappement raccordable est de 15.2 cm (6 po). Assurez-vous que le diamètre de la sortie d'évacuation et celui du conduit correspondant, puis raccordé le conduit à la sortie murale. - Si le conduit et la sortie murale ont des diamètres différents, la performance d'aspiration diminuera tout en augmentant considérationl le bruit. Le fabricant n'est pas responsable des problèmes causés par cette situation. Utilisez la longueur minimale possible pour la gaine, et ne modifies pas de manière significative la section transversale. Lors du raccordement de la gaine, minimise les flexions. (Angle de flexion maximum: 90°) - Dans un environnement où l'installation avec une méthode de ventilation externe est possible, assurez-vous de n'installer qu'en utilisant la méthode de ventilation externe.

Listedespieces

Manuel d'utilisation et Manuel d'installation (2)

Modèle pour l'installation (1)

Support de montage du capot (1)

Support de montage du couverde du conduit (1)

Clapet électric (1) NK3 CB700w * seuilment

Clapet (1) NK3'CB600w seulement

Adaptateur de clopet (1)

Couvercle supérieur du conduit (1)

Couverture inférieur du conduit (1)

aimant de 5 mm (2) Cable de support du

filtre 2

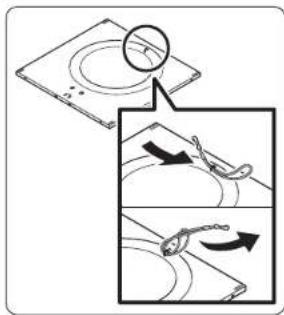

Pour réduire le risque de faire tomber le filtre, assembléz le fil du filtre au filtre.

Listedesous-pieces rondelle de 22 mm (4)

Dégagements d'installation Dimension supérieure des meubles

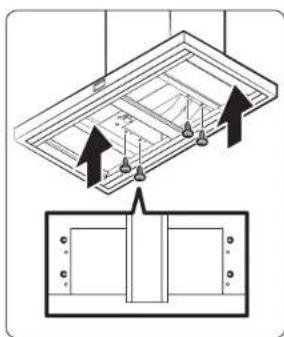

Remarque

Installez le produit en utilisant les accessoires et les matériaux fournis de manière appropriée et conformément à l'environnement et aux conditions d'installation.

Accessoires pour achats supplémentaires

Modèle NK30CB700W**	NK36CB700W**
Kit de recirculation NK AR7000WB/AA
Filtres à charbon NK AF7000WB/AA
Kit d'extension de capot NK AE7000W*/AA

Hauteur d'installation du capot requis Francais 9

Faire un trou dans le meuble

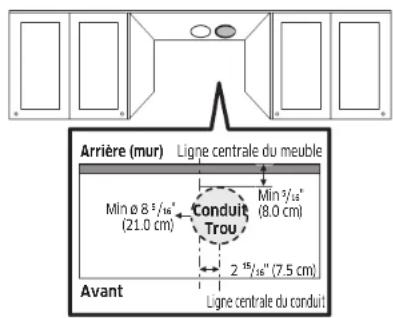

Guide du trou de canalisation_Op.1

Travaux de perçage du plancher de l'armoire : travaux de découverte de la sortie d'échéppement de la hotte (volet)

Attention

• Coupe le meuble de maniere à ne pas générer la sortie du clapet.
• Àprous avoir assemblé le couvercle du conduit, assurez-vous que la surface coupée de l'armoire n'est pas exposée. (La taille du trou doit être inférieure à celle du couvercle du conduit)
• Aspirez la sciure pour éviter qu'elle ne s'envole. Assurez-vous que les armoires ne sont pas endommagées.
• Avant de couper l'armoire, expliquée au client que l'armoire doit être coupé, puis obtenez son consentement avant de procédex.

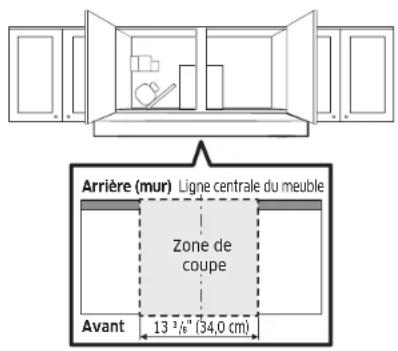

Méthode et série de découvertes armoires supérieures

1. Reportez-vous aux dimensions de découverte ci-dessus et marquez les lignes à découverter sur l'armoire.
2. Utilisez une scie sauteuse pour couper les armoires supérieures. Lors de la dette, utilisez un aspirateur pour minimiser la quantite de poussiere.

Outil d'installation sciie sauteuse

Guide du trou de canalisation_Op.2

Travaux de perçage du plancher de l'armoire : travaux de découverte de la sortie d'échéppement de la hotte (volet)

Attention

• Coupe le meuble de manière à ne pas génér la sortie du clapet.
• Aspirez la sciure pour éviter qu'elle ne s'envole. Assurez-vous que les armoires ne sont pas endommagées.
• Avant de couper l'armoire, expliquez au client que l'armoire doit être coupée, puis obtenez son consentement avant de procéder.

Méthode et série de découvertes armoires supérieures

1. Reportez-vous aux dimensions de découvert ci-dessus et marquez les lignes à découvert sur l'armoire.
2. Utilisez une scie sauteuse pour couper les armoires supérieures. Lors de la dette, utilisez an aspirateur pour minimiser la quantite de poussiere.

Outil d'installation Scie sauteuse, meuleuse

Attention

• Ce produit doit etre installe par un installateur de botte professionnel. Si le produit est installe sur un mur carre ou sur une cloison seche. Il y a un risque de chuse de la houtte, veilleze donc a fixer les vis de fixation au beton derriere le mur.
• Ne fixez pas le produit comme s il sagsaisd un carreau et ne fixez pas avec ci ciment, ci silicone ou de la colle. Installeze le sur un mur en bétan a laïcque vis fourniers.

Définir l'emplacement

1. Verifiez que le produit que vous avouchez achecte est adapté à l'espace d'installation que vous avons choisi.

1. Fixe z the gabarit d'installation ci-joint, puis installoz le de maniere a cc qu'il ne se torde pas horizontalement.

Attention

Veuillez faie attention à la hautur de montage. La hauteur de montage est mesure depuis le haut de la cuisière jusqu'à armoires supérieures. La hauteur de montage d'une surface de cuisson électrique est mesure à partir de sa table de cuisson en vcrre. Pour une surface de cuisson au gaz, la hauteur de montage est mesure à partir du haut des grilles de combustion.

1. Verifie la position de fixation du support de montage du capot.

1. Fixe le support de montage de la hote horizontally sur le mur ou la hote doit etre installee a laide de chevilles, de vis du support de montage de la hote et de rondelles Veiliez a l'installer sur le mur a laide des deux vis d'ancrage de 30 mm.

Remarque

Pour un maintien sur, utilisez une vis d'ancrage de 130 mm.

Raccordement du système de ventilation

1. Montez le clapet ou le clapet electrique pour empêcher le reflux en le raccordant à la sortie de la hotte.

Remarque

• Le clapet est fourni dans le NK3°CB600W'
• Le clapet électricité est fourn dans le NK3-CB700Wxx.

Attention

Verificz que le clapet electrique est correctement place sur le filage et qu'il n'y a pas d'inclinaison. Si le clapet electrique n'est pas affleurant, la s'échappera par l'interstice.

1. Assemblez the adaptateur de clope en le poussant dans le clope ou le clope électrique. Fixez-le avec du ruban adhesif.

Remarque

Si la hotte est NK3CB600Wveiliez solvire les instructions du numero 10. - Si la hotte est NK3°CB700W**, voilceux suive les instructions du numero 7.

1. Retiree le couvercle en desserrant la vis sur le couvercle du PCB.

1. Connectez le connecteur du fil du clapct electrique et le connecteur du PCB.

Remarque

Insérez le fil dans le trou situation dans le coin supérieur gauche.

1. Assembliez couvercle du PCB à l'aide d'une vis.

Remarque

Placez le connecteur connecte dans le trou du couvercle comme indiqued sur l'image.

Installation de la hotte de cuisine

1. Fixe z la hote au support de fixation de la hote instalé sur le mur.

1. Fixez le support auxiliaire de gaine à laitude de deux vis de 30 mm en haut à gauche de la gaine.

1. Fixe le conduit (15,2 cm (6)) à la sortie de la hotte et à l'event sur le mur, respectivement, avec du ruban adhésiF.

Attention

Assurez-vous que le diamètre de la sortie dévaocation et celui du conduit correspondant, puis raccorde le conduit à la sortie murale. - Si le conduit et la sortie murale ont des diamètres différent, la performance d'aspiration diminuera tout en augmentant significativement le bruit. Le fabricant n'est pas responsable des problèmes causés par cette situation. - Utilisez la longueur minimale possible pour la gaine, et ne modifies pas de maniere significative la section transversale. - Réduire au minimum la flexion lors du raccordement de la gaine (angle de flexion maximum: 90 degrees).

Installation

1. Fixez le support de montage du couvercle du conduit au plafond ou au mur arrirée à l'aide des vis de fixation du couvercle de 10 mm.

Attention

• Installee le couvercle du conduit supérieur à proximite du plafond et ces armоires supérieures.

Veillez a ce que le couverde du conduit supérieur n'entre pas en contact avec la porte de l'armoire supérieure.

1. Fixez chaque aimant sur la surface interieure du couvercle du conduit supérieur en recouvrant le couvercle du conduit inférieur, et assembléz le couvercle du conduit supérieur de manière à ce qu'il s'adapte au support de montage.

A AVENTISSEMENT

L'installation avec des vis ou des supports autres que ceux spécifiés dans les instructions de ce manuel peut entrainer des risques électriques.

Remarque

Les aimaents sont inclus dans la boite d'accessoires.

1. Assemblier avec des vis de fixation de capot de 10 mm des deux cotes.
2. Assembliez le couvercle du conduit inférieur à la hotte. Des aimants situés sur le couvercle supérieur du conduit Maintienment le couvercle inférieur du conduit en place.

Remarque

Iaimant doitetre fixe à la ligne supereicure de la gaine inférieure.

1. Retirez le filtre situé au bas de la hote: Assembliez le couvercle du conduit inferior en plaçant une vis de fixation de capot de 10 mm dans le trou du couvercle du conduit inferior.

Attention

Lorsque you retirez le filtre, utilisz vos deux mains pour éviter de le faire tomber.

1. Lorsque l'assemblage du couvercle du conduit inférieur est terminé, remontez le filtré dans l'ordre inverse du démontage.

Remarque

Pour installer le kit d'extension, veuillez soit la meme procedure.

Attention

No pasmettre al terre sur des conduites de gaz, des conduites d'eau, des lignestelephoniques, etc.

Remarque

veiliez à installer un disjoncteur de court-circuit la où il y a un risque de court-circuit.

A AVERTISSEMENT

Veiliez à utiliser une prise avec une borne de mise à la terre pour plus de sécurité. Ce'a permit d'eviter les risques d'électrocution, d'accidie ou de dysfonctionnement. Si la prise ne dispose pas d'une borne de mise à la terre, achectz un fil de mise à la terre séparé et connectez le à la ligne de mise à la terre.

Connector le cable de support du filtre

1. Retirrez le filtre situé au bas de la hote. Faites passer le cable de support du filtre dans la boucle ce fil fixe sur le dessus du filtre. Faites le nœud en faisant passer le crochet du cable de support du filtre par l'autre extrémité du cable de support du filtre.

1. Accrochez le crochet du cable de support du filtre à l'ancrage situé au bas de la hotte. Assemblée le filtre.

Remarque

Meme processus jusquau n°14

1. Assembléz le déflecteur d'air avec le support de montage du couvercle du conduit à l'aide des quatre vis d'assemblage fournies avec le kit de recirculation.

Remarque

L'utilisation d'une hotte à recirculation dans un espace clos peutNJaire aux performances de ventilation. - Veuliez ventilier la pièce ou ouvraient les fenêtes pendant l'utilisation de l'apoareil.

1. Mesurez depuis le bas du defieteur jusqu'au bas de la sortie de la hotte. 3. Cut the duct to the measured size "X."
2. Retiree le deflecteur.
3. Faitos glisser la gaine sur le bas du deflecteur.
4. Placez le deflecteur et le conduit assembles sur la sortie dechéappement de la hottie.
5. Remontez le deflecteur d'air sur le support de montage du couvercie du conduit à l'aide des quatre vis de montage.
6. Scaliez les connexions avec du ruban adhesif.

A Deflecteur
B	X = longueur à couper conduit
C Conduit
D Sortie d'échévement

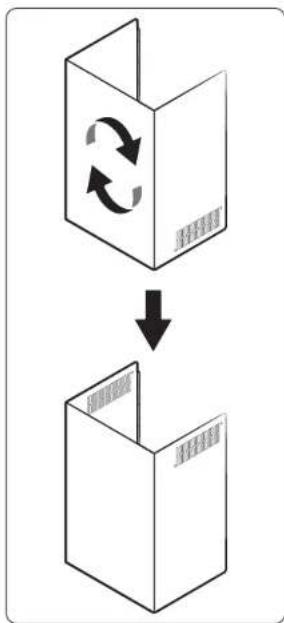

1. Faibles tournier le conduit supérieur comme sur l'imagre.

1. Fixe chaque aimant sur la surface interieure du couvercle du conduit supérieur en recouvrant le couvercle du conduit inférieur, et assembléz le couvercle du conduit supérieur de maniere à co qu'il s'adapte au support de montage.

A AVERTISSEMENT

L'installation avec des vis ou des supports autres que ceux spécifiés dans les instructions de ce manuel peut entrainer des risques électriques.

Remarque

Les aimants sont inclus dans la boite d'accessories.

1. Assemblier avec des vis de fixation de capot de 10 mm des deux côtes.

Installation

1. Assembliez le couvercle du conduit inférieur à la hote. Des aimants situés sur le couvercle supérieur du conduit Maintiennent le couvercle inférieur du conduit en place.

Remarque

L'aimant doit être fixé à la ligne supérieure de la gaine inférieure.

1. Retirez le filtre a graisse métallique de la hotte.

1. Retiree les 2 vis de la plaque de fixation.

1. Retirez la partie centrale du cadre de la hotte.

1. Retirez une vis de larosse.

17. Retirez la protection en poussant le crochet de la protection dans le sens de la flèche.

19. Retirez une vis de la hotte. Remontez le milieu du cadre et le filtre dans l'ordre inverse du démontage.

18. Insóroz le crochet du filtré à charbon en le poussant dans le sens de la flèche.

Description de la hotte de cuisine Apercu des hottes de cuisine

01 Conduit 02 Affichage 03 Panneau de boutons 04 Lampe 05 Filtre

Panneau de boutons

01 Le bouton de lumière

• Presse courte : Change le mode d'éclairage (Elevée → Faible → Désactive)
• 3 second press: Réinitialise les filtres
• Pression de 5 secondes : Active/Désactivé le PA

D2 Bouton de mode

• Presse courte : Change le mode de fonctionnement (Intelligente Faible Moyenne Elevée (Boost) Intelligente)
• 3 secondes de pression: Parametes de langue (English, Espanol, Francais)
• Precision de 5 secondes : Déscientie/activé le Wi-Fi
• Le mode de ventilation intelligente peut être activé sur l'application SmartThings.

-La hotte peut etre commandeepar un appareil mobile ou une tablette avec les produits Samsung enregistrres sur I'application SmartThings.

• pression de 10 secondes : Active/Désactivé le mode Boost Bouton Mode + Bouton Lumière
• 3 secondes de pression: Change le mode de fonctionnement - Le mode Intelligente est le mode initiaI par défaut.

03 Bouton d'alimentation

• Presse courte: Allume et eteint l'appareil

Affichage

01 Indique les PM1.0, PM2.5 et PM1.0 avcc des indicateurs de couleur 02 Indique le mode de fonctionnement 03 Indique I'etat des PM10, PM2.5 et PM1.0 04 Indique les concentrations de PM10, PM2.5 et PM1.0

Remarque

PM10. Poussiere dans lair d'un diametre de 10um ou moins

Fines particules d'environ 1/5 du diamètre d'un cheveu humain

PM2,5. Poussiere dans l'air d'un diametre de 2,5pm ou moins

-Fines particules d'environ 1/20 du diametre d'un cheveu humain

PM1.0 Poussiere dans lair d'un diametre de 1.0pm ou moins

-Fines particules d'environ 1/50 du diametre d'un cheveu humain

Diametre d'un chevre humain: 50 - 70 m

Mise en marche ou arrêt de la hotte de la cuisine

L'appareil s allume avec un carillon sonore ct commence a fonctionner en mode Smart. Immédiatomment après l'émarrage de l'apparell, un message de bienvenue et un rappel de la liaison avec l'application s'affichant dans l'ordre. Ensuite, la couleur de la qualité de l'air, les niveaux de PM et le mode de fonctionnement s'affichent. La qualite de I'air est indiquee par des indicateurs de couleur : PM10, PM2.5, PM1.0 Les concentrations de PM10, PM2.5 et PM1.0 sont indiquees.

Guide de première utilisation

Lorsque you branch la fiche d'alimentation pour la premiere fois, l'ecran du guide de première utilisation s'affiche.

• Appuyez sur le bouton à attendee 7 secondes pour voir les instructions suivantes.

Modifiez le mode de fonctionnement de l'appareil si nécessaire.

• Appuyez sur le boutan pour selectionner le mode de fonctionnement.
• Chaque fois que vous appuyez sur le bouton, le mode change dans l'ordre suivant: Intelligente Faible Moyenne Elevée Boost Intelligente

En mode intelligent, la vitesse du ventilateur est automatiquement ajustee en fonction des conditions de possiere environnantes afin de maintainir l'air de la cuisine propre.

Mode intelligente

Le mode Intelligente est une fonction qui ajuste automatiquement la force du vent en fonction de la poussière presente dans la cuisine.

• En mode Intelligente, la vitesse duventilateur est automatiquement ajustée en fonction des conditions de poussière environnantes afin de maintainir l'air de la cuisine propre. Si la qualite de la fair de la cuisine est mauvaise pendant le fonctionnement en mode Intelligente, un avis s'affiche et la hotte fonctionne en mode Elevée. Lorsque la qualite de I'air de la cuisine s'améliore pendant le fonctionnement en mode Intelligente, un avis saffiche et un mode adapte à la qualite de l'air est activé. Si vous utilisez le mode Intelligente pendant 2 heures, il s'estindra automatiquement.

Active/Désactivé le mode Boost

Le mode Boost est une fonction qui permet un échéappement pulsant pendant une courte période.

1. Appuyez sur le bouton pendant 10 secondes.
2. Le mode Paramétres de langue s'affiche. Continuez à appuyer.
3. Le mode Wi-Fi On/Off s'affiche. Continuez à appuyer.
4. Le mode Boost a ete ajouté.

1. Lc mode Boost (Max 630 CFM) est dispensable.

Air de maquillage

Lorsque you utilisez des systèmes de ventilation dont le mouvement d'air est supérieur au CFM spécifique, consultez les codes de construction locaux car il peuvent exiger des systèmes d'air d'appoint. Consultez un professionnel du CVC pour connaître les exigences spécifiques à votre région, car les exigences en matière de CFM peuvent varier d'un endroit à l'autre. - Consultez un professionnel du chauffage, de la ventilation et de la climatisation (CVC) pour désir la hotte de cuisine dont la capacité en CFM est la plus appropriée à votre application. La capacité en PCM dépend de la puissance en BTU de la cuisinière ou de la table de cuisson, de sa taille et de son emplacement, de la taille de la cuisine et du conduit de la hotter dans la cuisine.

Attention

N'activez pas cette fonction sans la presence d'une personne qualifiée. Nous recommendons qu'un technicien qualifié installe la hotte. Il est de la responsabilité de l'installateur de s'assurer que la hotte est conforme aux dégagements d'installation spécifique pour le produit. Pour activer le mode Boost de cette fonction, le système d'air d'appoint est nécessaire.

Utilisation de l'éclairage

Appuyez brièvement sur la touche pour sélectionner le niveau d'éclairage souhaïte.

• Elle se déroule dans l'ordre suivant Élevée Faible Désactive.

24Francais

Contrôle de la qualité de l'air

Smart

PM2.5

Les concentrations de PM10, PM2.5 et PM1.0 sont indiquées, et la qualité de l'air est représentée par des indicateurs de couleur qui évaluent les niveaux de PM10, PM2.5 et PM1.0.

• Parmi les PM10, PM2.5 et PM1.0, la valeur représentant la plus mauvaise qualite de l'air est affichec.
• Si tous les elements prescendent de valeurs faibles, les concentrations de PM10, PM2.5 et PM1.0 s'affichent successivement pendar 10 secondes chacune.
• Niveaux de qualité de l'air

Niveau de pollution		Concentration de PM10 (μm3)	Concentration de PM2.5/ PM1.0 (μm3)
Tres faible	Rouge	151 et plus	76 ans et plus
Pauvre	Jaune	81 - 150 36	- 75
Modéré	Vert	31 - 80 16	- 35
Bon bleu		30 ans et moins	15 ans et moins

La mesure des PM10, PM2.5 et PM1.0 sera affichee dans les chiffres 05-999.

Cette fonction vous informe du moment où vous devez nettoyer les filtres.

Si une alarmé sonare retentit et que lemessage « Nettoyez le filtré » (le filtré doit être nettoyé) s'affiche sur l'écran frontal pendant l'utilisation de l'apparciel, appuyez sur la touche pendant plus de 3 secondes pour Obtir des informations sur le nettoyage du filtré. Appuyez sur le bouton pour nettoyer le filtre conformément aux instructions. Assembliez le filtre nettoyer et appuyez sur le bouton pour réinitialiser le temps d'utilisation du filtre. Lorsque l'alarme retentit, le message « Réinitialisation du filtre » s'affiche. - Vous devez également réinitialiser le temps de nettoyage du filtre en appuyant sur le bouton pendant plus de 3 secondes lorsque les filtres ont été nettoyés pour une raison quelconque, même si l'écran fratal n'affichait passe message « Nettoyez le filtre » (Le filtre doit être nettoyé).

Remarque

Si un nettoyage du filtre estaire, une notification de 10 secondes « Nettoyez le filtre » (Nettoyage du filtre requis) s'affiche à l'écran lors de la mise sous tension. - Les notifications de nettoyage du filtré safficient environ toutes les 60 heures et peuvent varier en fonction du mode d'utilisation.

Cette fonction permet d'activer ou de Déactualier le WI-Fi du produit.

1. Appuyez sur le bouton pendant 5 secondes.

1. Le mode Paramétres de langue s'affiche. Continuez à appuyer.

1. Si vous continuze à appuyer, le mode de réglage de la langue est annulé et le Wi-Fi est désactifé.

Appuyez a nouveau sur le bouton pendant 5 secondes pour activer le Wi-Fi.

Mode de ventilation intelligente

Le mode ventilation intelligente est une fonction qui permet de mesurer la qualité de l'air de la cuisine lorsque le produit est eteint et de déterminer s'il faut proceder à l'évacuation lorsque la qualité de l'air est mauvaise.

• Ventiler en silence Recevoir des notifications Detection uniquely

1. Si vous reglez ou Desactiver le mode de ventilation intelligente dans l'application, la phrase s'affiche.
2. Lorsque la qualite de I'air se detertiore, il s'allume automatiquement et fonctionne en mode faible.

Air de la cuisine sain. Hotte éteinte.

Ventilation intelligente einte au bout d'une heures.

1. Il s'esteint automatiquement lorsque la qualite de Iair s'ameliore.
2. Si vous faites fonctionner l'apparell pendant une hora en mode ventilation intelligente, il s'estindra automatiquement.

Remarque

Le mode de ventilation intellecte ne peut etre utilise qu'en connectant la a appli Smartthings. Si la hotte s'est int automatiqueement en fonctionnant pendant 1 heure, elle pourra se rallumer après au moins 4 heures.

Fonctionnement automatique pour éviter la surchauffe de la hotte

La température interne a augmenté. Hotte allumée pour creer un flux d'air

Flux d'air...

Cette fonction empêche la surchauffe lorsquela hotte est eteinte.

Lorsque la temperature de la hotte augmente, un avis s'affiche et elle fonctionne en mode Medium. - Si la température de la hotte se stabilise ou si vous appuyez sur le bouton, la hotte s'estin.

Réglage de la langue

Changer la langue de la hotte.

La langue par défaut est l'anglais, et vous pouvez désir English, Espanol, ou Français.

1. Veuillez appuyer sur le bouton du produit pendant 3 secondes.

1. Vous pouvez passer d'une langue a l'autre avec le bouton et sauvégarder une langue avec le bouton

Entrer dans le PA(point d'acces)

1. Appuyez sur le bouton et maintenez-le enforcé pendant 5 secondes, en suivant les instructions de l'application.

1. Entrez en mode PA.

1. Veulillez proceder à la connexion en suivant le guide mobile.

1. Lorsque la connexion est terminée, veuilliez proceder selon le guide mobile.

Smart PM25 20

l'Al Energy Mode est une fonction qui permet d'économiser de l'énergie lorsque la consommation doit être réduite en comparant la consommation mensuelle prévue et ses objectifs, et fonctionne uniquement en mode intelligente.

Lorsque vous reglez l'Al Energy Mode dans l'Appli, la marge de la feuille s'affiche pendant le fonctionnement en mode Intelligente. - Si la condition d'entrée est satistaite, la phrase s'affiche et fonctionne en Al Energy Mode.

AI Energy mode activé

AI Energy Mode a minimise La consommation d'énergie 00 Wh(00%) enregistré(e)

• Si vous economise la consommation d'énergie en Al Energy Mode, affiche les économies réalisées à la fin.

Remarque

AI Energy Mode ne peut etre utilise que lorsque la hote est connectee a l'application SmartThings. - Vous pouvez définir l'Al Energy Mode via SmartThings Energy dans l'application SmartThings.

Bixby

Bixby est le nom de la solution d'intelligence artificielle de Samsung qui permet de contröler le produit par la voix. Pour utiliser la fonction de reconnaissance vocale, vous doivent connecter l'application SmartThings et le produit sur votre smartphone. Pour les modèle qui ne reconnaissent pas directement la voix après la connexion avec l'application, certaines fonctions peuvent etre controles par Bixby sur les smartphones Samsung.

Amazon alexa et google assistant

Les apparéls electroménagers intelligents de Samsung sont pris en charge par SmartThings dans Alexa et par actions dans l'Assistant Google.

Guide d'installation

Voici la maniere de connecter un compte SmartThings à Amazon Alexa ou à l'Assistant Google. Les applications SmartThings et Alexa (ou Assistant Google) doivent être installées sur votre téléphone.

1. Configurez les appareils pris en charge par SmartThings.
2. Une fois les apparèts configurés, appuyez sur * Assistant vocal * et connectez cette compte Samsuc à Amazon Alexa.
3. Verifie que les apparciels sont visibles sur l'application Amazon Alexa. La connexion au compte est ainsi terminée. (Verifie que les apparciels sont visibles et définièsez l'emplacement (maison et pièce) des apparciels dans l'application Google home. La connexion au compte est ainsi terminée).

Remarque

• La concentration de poussière peut varier en fonction de l'environnement d'utilisation (autour du site de construction, au bord de la route, en utilisant des aspirateurs, en nettoyant des couvertures / vêments, autour de canapés en tissu, etc.) Dans les cas suivants, la concentration de poussière peut s'afficher comme élevée. En cas d'utilisation sur des tapis à poils longs, dans des cliniques vétérinaires ou des magazines de vêtements, dans des lieux humides, des lieux où l'on fume, des lieux riches en insectes, etc.

Lorsque you utilisez un humidificateur, un vaporisateur, un pulverisateur, etc. - En cas d'utilisation dans un environnement ou le pollen est present et ou l'air

extérieur penetre (climatiseur d'un batiment, cadre de fenetre avec courant d'air, etc.) - Si d'autres produits sont utilisés dans le même espace, une différence dans la valeur d'indication de la concentration de poussée peut se produit en raison de la circulation de l'air. La valeur d'affichage de la concentration peut varier un produit à lui. - La valeur de l'indicateur de concentration de poussière peut être différente de la prévision de l'indice de qualité de l'air (IQA). - Dans les environnementes affectés par des ondes émectomagnétiques ou du bruit életrique, les concentrations de poussière peuvent sembler temporarément élevées.

Nettoyage de la hotte

Essuyez la face avant du produit avec un chiffon doux imbibé de détermagent liquide neutre.

Attention

Nutilisez pas de matieres rqueux tels que des eponges - Ne pas utilisée de bicarbonate de soude, de percarbonate, d'acide citrique, d'abrasifs, d'alcool, etc Le revetement de surface pourrait être endomagne ou décorne. Lors du nettoyage, portez toujours des qants pour toute sécurité. Veillez a couper le courant lorsque vous nettoyez la hotte. Il y a un risque d'incendie si n'est pas nettoyé conformément au manuel d'utilisation.

Nettoyage de l'unité de détention

1. Veuillez retirer le couvercle du capteur sur le cote gauche du couvercle du conduit inférieur. Dans les cas suivants, la concentration de poussiere peut sembler elevated.
2. Nettoyez I'avant et I'arriere du couverture du capteur à I'aide d'un aspirateur. Pour prolonger la durée de vie du capteur, nettoyez-le tous les 6 mois.

Attention

Ne forcez pas la poussiere dans I'entree de I'unite de detection.

1. Veuillez monter le couvercle du capteur dans l'ordre inverse du démontage.
2. Accrochez dabord le crochet gauche, eyapey sur le cote droit pour l'inscrer, puis abaissez le.

Nettoyage des filtres

1. Veulilzrez retirer le filtre situé au bas de la hotte.

Attention

Lorsqueyou sseparezle filtre, utilisz lesdeuxmainspairlesepar seigneusement affinqu'ilne tombefaspas.

1. Faites tremper le filtre dans de l'eau tiède avec un détergent neutre pendant environ 10 minutes, puis rinceze-ile à l'eau et nettoyez-le.

Attention

N'utilissez pas dépurauteur pour nettoyer le filtre.

1. Une fois le nettoyage terminé remonce le filtré dans l'ordre inverse du démontage.

Remarque

Les filtres doivent être nettoyés à la main avec un détenfant neutre une fois par mois, et sils sont lavés au lave-valiselle, les ne doivent être lavés que pendant une courte période à basée temperature. - Les filtres peuvent se désigner pendant le nettoyage, mais cela n'affecte pas les performances. - No puviérise pas deau directement sur le filtre lorsqu'il est monté sur la hotte. Il y a un risque de choc électrice et d'incondie. L'avant du filtre est en acier inoxycyclé. Si vous pâit, faltes attention avec ca. Veilze à porter des gents qui le bor du filtre peut être tranchant et provocquer des bisseures.

Remplacement de la lampe LED

Ce produit est equipé d'une lampe LED dédiée. Si vous avez besoin d'un remplacement, veillez contacter le centre de service.

Application SmartThings

Pour utiliser l'application SmartThings, connectez le produit au réseau dans l'ordre décrit ci-dessous. Les images représentées peuvent différer selon le modele de votre smartphone, la version du système d'exploitation et le fabricant. Vous ne pouvez configurer le point d'accès Wi-Fi que lorsque vous connectez le produit à un réseau Wi-Fi. Une fois le produit connecté, vous pouvez utiliser l'application SmartThings via le Wi-Fi, la 3G, le LTE, la 5G ou d'autres réseaux sans fil. Si le Wi-Fi se déconnecte, veillez suivre les instructions de l'application Samsung SmartThings via votre apparcell mobile ou votre tablette. Vous pouvez facilement installer l'application SmartThings ou utiliser le produit avec votre smartphone en scannant le code QR figurant sur l'étiquette jointe.

Vérification des connexions électriques

Vérifiez si l'alimentation est connectée au produit et au point d'accès.

Configuration et connexion à un point d'accès Wi-Fi à l'aide de votre smartphone

1. Pour connecter le produit à un réseau WI-Fi, activerze le WI-Fi dans "Parametres > Wi-Fi", puis selectionné le point d'accès auquel vous souhaitez vous connecter.

Seuls les caractétres alphanumeriques sont pris en charge pour les nombres de points d'accès sans fil (SSID). Si un SSID compte un caractétre spécifique, renomméz-le avant de vous y connecter. - Ce produit ne prend en charge que Ic Wi-Fi 2,4 GHz.

1. Déactivé la fonction "Passer aux données mobiles" dans "Paramètres > Wi-Fi" sur votre Smartphone Si option "Passer aux données mobiles" ou "Wi-Fi adaptatif" est activée, vous ne pouvez pas vous connecter au réseau. Veillez à Déactualier ces fonctions avant de vous connecter au réseau.

Remarque

La configuration peut varier en fonction du modele de toute smartphone, de la version du système d'exploitation et du fabricant. 3. Verificacion de la connectivite Internet Aores la connexion au Wi-Fi, verifie que vousSMARThone est connecte a Internet.

Remarque

Un pare-feu peut empêcher vous smartphone de se connecter à Internet. Contactez cette fournisseur de services internet pour le dépennage.

1. Telechargement de l'application SmartThings

• Recherche "SmartThings" dans le Play Store ou l'App Store, et télécharge l'application SmartThings sur votre smartphone. Si application SmartThings est déjà installée sur vosSMARTphone, metez-la jour avec la derniere version.

SmartThings(Samsung Connect) Samsung Electronics Co., Ltd.

Remarque

L'application SmartThings prend en charge Android 7.0 ou supérieur (avc au moins 2 Go de RAM) et iOS 12.0 ou supérieur. L'application est optimise pour l'iPhone 6s ou ultérieur et les smartphones Samsung (series Galaxy S et Note). Les mises a jour de l'application SmartThings ou les fonctions prises en charge par celle-ci peuvent être interrompues pour les versions d'OS précedemment prises en charge en raison de problèmes tels que la convivaité et la sécurité. L'application SmartThings peut être modifiée sans préavis afin d'améliorer la convivialité et les performances du produit.

2. Enregistrement de votre compte samsung

• Un compte Samsung est nécessaire pour utiliser l'application SmartThings. Pour creer un compte Samsung et vous connecter à votre compte, suivez les instructions affichees sur l'appli SmartThings.... Vous n'avez pas besoin d'instructor une application supplémentaire.

Remarque

• Si vous avez déjà un compte Samsung, connectez-vous à ce compte. Si vous avez un smartphone qui est un appleil Samsung et que vous avez un compte Samsung, votre smartphone est automatiquement connecté à votre compte.
• Si vous vous connectez à partir d'un smartphone produit pour un autre pays, vous doivent vous connecter avec son code pays lorsque vous crerez votre compte Samsung, et l'application SmartThings peut nc pas etre utilisable sur certains smartphones.

1. Sélection du produit que vous poulez connecter.

1) Lancez l'application SmartThings environ une minute après avoir allumé la hote. 2) Une fois l'application SmartThings lancee, selectionnez "ADD NOW" lorsqu'une fencetre contextualuele indiquant qu'un produit a ete trovue apparait.

3) Si la fenêtre contextuelle n'appearait pas, selectionnez" +", pulis "Ajouter un perihérisque"

Vousoupezajouterunproduuauquelyou voulezyouconnectenleselectionnant manuellesoenuenchoisissant"Scan

• Sélectionné manuelle : Hotté aspirante > Samsung
• Scan : [Hotte de cuisine] Samsung

2. Essayez de connecter l'application SmartThings au produit.

Suive les instructions affichees sur l'application SmartThings pour vous connecter à votre produit. Pour Obtien des Informations sur l'utilisation de l'application SmartThings, selectionnez le menu Comment faire dans l'application.

Remarque

Si une fenetre contextuelle aparait en haut ou smartphone lors de la connexion a toute produit, ne la selectionne pas. Si une fenetre contextuelle indiquant que l'appareil est déjà enregistré comme apparait lors de la connexion à votre produit, obtenez l'autorisation en utilisant "REQUEST PERMISSION" d'un utilisateur déjà connecté au produit, ou crezez un nouveau compte en utilisant REGISTER MY ACCOUNT pour vous connecter indépendamment au produit. Si une erreur de pays liee au compte Samsung se produit lors de la connexion a toure produit, deconnectez-vous de toute compte Samsung actuel, connectez-vous a touvre ancien compte Samsung, puis suprimez tous les apparéils qui ont ete precedemment connectés. Ensuite, connectez-vous a nouveau a touve le compte Samsung actuel et configurer les paramétres.

Application SmartThings

Si un message d'éché apparait lors de l'ajout d'un péphérique, consultée la section "Configuration et connexion à un point d'accès Wi-Fi à l'aide de votre smartphone à la page 31. La connexion peut échauer temporaircomment en raison d'un problème d'emplacement du point d'accès ou d'autres problèmes - Si le mot "PA" ne disparait pas de l'écran, débranche l'alimentation et rebranche-zla. Pour les protocoles de sécurité des points d'accès sans fil/ filaires, WPA-PSK et WPA2- PSK sont recommendés. Pour la méthode d'authentication, AES est recommendé. Les nouvelles spécifications d'authentication WiFi et les méthocles d'authentication WiFi non standard ne sont pas prises en charge. Le produit prend en charge le protocole de communication IEEE802.11 by/g/n (2,4 CHz) (Samsung recommande IEEE802.11n) - Si vous fournisse d'accès à Internet à enregistré de manière permanente l'adresse MAC (un nombre d'identification unique) de votre PC ou de yourselves modem, il se peut que vous ne puisiez pas connecter-vous produit à Internet. Contactez vous fournisseur de services Internet et demandez-lui comment connecter des apparueils autres que votre PC (comme une de cuisine) à Internet.

Announce d'une source ouverte

Le logiciel inclus dans ce produit contient des logiciels libres. Vous pouvez obtenir le code source complet correspondant pendant une période de trois ans après la derniere livraison de ce produit en contactant notre equipe de support via http:// opensource. samsung. com (veiliez utiliser le menu "Inquiry").

Il est également possible d'obtenir le code source complet correspondant sur un support physique, tel qu'un CD-ROM. Un païement minimal sera exigé.

L'URL http://opensource. samsung. com/opensource/SMART_AT_051/seq/0 suivante permet d'acceder aux informations sur la licence de source libre relatives à ce produit. Cette offre est valable pour toute personne ayant recu cette information.

Dépannage

Si vous pensez qu'il y a une defaillance pendant l'utilisation du produit, vérifie les points suivants avant de demander l'intervention du centre de service. Lorsque vous demandez un service, vous serez facturé pour la visite et le diagnostic des symptômes, même si le produit n'est pas cassé.

Attention

Si vous devez effectuer des réparations, débranchez immédiatement le cordon d'alimentation et contactez le centre de service.

• Nombre de modulo et nombre de série (à couver en relevant le filtré, listed in l'intérieur du produit) Details de la garantie du produit
• Explication du problème

Général

Problème Cause Action
Ça ne marche pas.	L'alimentation électrique se fait elle normalement ?	Veuiliez vérifier s'il y a une coupure de courant.
		Veuiliez débrancher et brancher le cordon d'alimentation.
	Y a-t-il de l'humidité sur l'extérieur du produit ?	Veuiliez eliminer l'humidité du produit.
	Y a-t-il des substances étrangères sur l'extérieur du produit ?	Veuiliez essuyer la substance étrangère.

Fonctionnement du capot

Problème Cause	Use Action
Le mode de la hote change automatiquement.	Est-ce qu'il fonctionne en mode Intelligente?	Le mode Intelligente fonctionne automatiquement en mode Elevée. Moyonnée est faible en fonction de la qualité de l'air.
La force du vent du capot est faible.	Y a-t-il beaucoup de corps étrangers dans le filtre?	Essuyez le filtre avec un détergent neutrée dans de l'eau tiécité.

Dépannage

Codes d'information

Code Description Action
C103	La communication du Panel PBA ne fonctionne pas	Appuyez sur le bouton POWER pour commencer la décongélation. Si le problème persiste, débranche la fiche d'alimentation pendant plus de 30 secondes. Laissez le produit refroidir et redémarrez-le. Si le problème n'est pas résolu, veillez contacter un centre de service Samsung Electronics.
C121	Le capteur de température ne fonctionne pas
C154	La communication du PBA principal ne fonctionne pas avec le PBA de l'onduleur
C162	Se produit uniquement lorsque EEPROM Read ou Write ne fonctionne pas. ne fonctionne pas.
C163	Si vous doivent vérifier le code de l'options
C203	La communication entre le PBA de l'ondulcuret le PBA principal ne fonctionne pas

Code Description Action
C446	Le moteur BLDC ou le PBA du variateur ne fonctionne pas	Appuyez sur le bouton POWER pour commencer la décongélation. Si le problème persiste, débranche la fiche d'alimentation pendant plus de 30 secondes. Laissez le produit refroidir et redémarrez-le. Si le problème n'est pas résolu, veuillez contacter un centre de service Samsung Electronics.
C447
C455
C478
C486
C489
C493
C496
C499
C654	Le clapet électric ne fonctionne pas	Rebranche le clapet électric et vérifie qu'aucun corps étranger ne se trouve dessus.

Garantie limitee a l'acheteur d'origine avec PREUVE d'achat

Cc produit de la marque SAMSUNG, fourni et distribué par Samsung Electronics; Canada, Inc. (SAMNSG) et livre neuf, s'accompagne d'une garantie de SAMNSG contre tout vice de fabrication au niveau des pièces et de la main d'oeuvre pendant une période limite de :

Un (1) an de garantie pour les pieces et la main-d'oeuvre

Cette garantie limite prenc effet a la date d'achat initiale et n'est valable que pour les produits achetés et utilisés aux États-Unis qui ont été installés, utilisés et entretenus conformément aux instructions jointes ou fournies avec le produit. Pour se prévaloir du service de garantie, l'acheteur doit contacter SAMSUNG afin d'établir les procéuries relatives au diagnostic et à l'intervention nécessaire. Pour être couverte par la garantie, la maintenance ne peut être effectue que par un service technique agrée SAMSUNG. Dans ce la remise d'un produit défectieux à SAMSUNG ou à un centre de service SAMSUNG agrée, l'acquérér est tenu de presenter le coupon d'achat d'origine à la commande des intérêssés à titre de preuve d'achat.

SAMSUNG fournira gratuitement un service a domicile dans les Etats-Unis contiguors pendant la période de garantie, sous reserve de la disponibilité de réparateurs agrés SAMSUNG dans la zone géographique du client. Si le service a domicile n'est pas disponible, SAMSUNG peut désir, à sa discrétion, d'assurer le transport de son choix vers et depuis un centre de service agrée SAMSUNG. Si le produit se trouve dans une région où le service par un répartéur agrée SAMSUNG n'est pas disponible, il so peut que vous ayez à payer des frais de déplacement ou que vous deviennent apporter le produit à un centre de service agrée SAMSUNG pour le faire réparer.

Pour bénéficier du service à domicile, l'apparéil doit être facilement accessible à notre personnel.

Pendant la période de garantie applicable, le produit sera réparé, remplace ou le prix d'achat rembourse, à la seule désignation de SAMSUNG. SAMSUNG peut utiliser des pièces neuves ou remises à neuf pour réparer un produit, ou remplaner le produit par un produit neuf ou remis à neuf. Les pièces et produits de rechange sont protégés pour le reste de la période de garantie initiale ou pour quatre-vingt-dix (90) jours, selon l'éventuality la plus éolignée. Toutipece ou tout produit rcmplace devient la propriété de SAMSUNG et doit lui être restitue.

Cette garantie limitée couvre les defauts de fabrication des materiaux et de la main d'ouvre rencontres dans le cadre d'une utilisation domestique normale et non commerciale de ce produit et ne couvre pas les éléments suivants: les dommages survenus lors de l'expedition, de la livraison, de l'installation et ces utilisations pour lesquelles ce produit n'a pas ete concu; les dommages causes par un modification ou un alteration non autorise du produit; les produits dont les nombres de série d'osine d'origine ont ete retires, alteres, modifie des quieque maniere que ce soit ou ne peuvent etre facilement deternines; les dommages esthetiques, y compris les rayures, les bosses, les eclats et autres dommages a la finition du produit; les dommages causes par un abus, une mauvaise utilisation, des infestations de parasites, des accidents, un incendie, des inondations ou d'autres actes de la nature ou de Dieu; les dommages causes par l'utilisation d'equipements, des services publics, des services, de pieleres, de fournitures, d'accessoires, d'applications, d'installations, de reparations, de cablages externes ou de connecteurs non fournis ou autorises par SAMSUNG; les dommages causes par un courant, une tension, des fluctuations et des surtensions incorrents sur la ligne electrique; les dommages causes par le non-respect du fonctionnement et de I'entretien du produit conformement aux instructions; les instructions domestiques sur la maniere d'utiliser voote produit; et les services visant a corriger une installation non conforme aux codes de I'electricite ou de la plomberie ou la correction de I'infrastructure electrique ou de la plomberie de la maison (c'est-à-dire, cablage de la maison, fusibles ou tuyaux arrivée d'eau). Le cout de la reparation ou du remplacement dans ces circonstances exclues est a la charge du client.

Les visites d'un réparateur agréé pour expliquer les fonctions du produit, son entretien ou son installation ne sont pas couvertes par cette garantie limitée. Veuillez contacter SAMSUNG au nombre ci-dessous pour obtenir de laide sur l'un de ces problèmes.

Exclusion des garanties implicites

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'ADEQUATION À UN USAGE PARTICULIER, SONT LIMITÉS À UN AN OU À LA PÉRIODE LA PLUS COURTE AUTORISSEE PAR LA LOI. Certains États n'autorisent pas les limitations sur la durée d'une garantie implicite, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous confère des droits légaux spécifique, vous pouvez également avoir d'autres droits qui varient d'un État à l'autre.

Limitation des recours

VOTRE SEUL ET UNIQUE RECOURS EST LA RÉPARATION DU PRODUIT, SON RÉMPLACEMENT OU LE REMBOUREMENT DU PRIX D'ACHAT, À LA DISCRÉTION DE SAMSUNG, COMME LE PREVOIT LA PRESENTE GARANTIÉ LIMITÉE. SAMSUNG NE SERA PAS TENU RESPONSABLE DES DOMMAGES SPEÇAUX. ACCESSOIRES OU INDIRECTS, Y COMPRIS, MAIS SANS S'Y LIMITER, LE TEMPS D'ABSENCE DU TRAVAIL, LES REPAS À L'HÔTEL ET/OU AU RESTAURANT, LES FRAIS DE REMODELAGE. LA PERTE DE REVENUS OU DE BENÉFICES, LA NON-RÉALISATION DÉCÔNOMES OU D'AUTRES AVANTAGES, QUEILLE QUE SOIT LA THEORIE JURIDIQUE SUR LAQULELLA LA RECLAMATION EST FONDEDEE, MÉME SI SAMSUNG A ÉTÉ INFORMÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. Certains États n'autorisient pas les exclusions ou les limitations des dommages accessoires ou indirects, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous confère des droits légaux spécifique. vous pouvez également avoir d'autres droits qui varient d'un État à l'autre.

SAMSUNG ne garantit pas un fonctionnement continu ou sans erreur de ce produit. AUCUNE GARANTIE DONNEE PAR UNE PERSONNE, UNE ENTREPRISE OU UNE SOCIETE EN CE QUI CONCERNE CE PRODUIT N'ENGAGE SAMSUNG.

Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante:

Garantie limitée à l'acquérateur d'origine

Ce produit de la marque SAMSUNG, fourni et distribué par Samsung Electronics: Canada, Inc. (SAMSUNG) et livre neuf, dans son carton d'origine au consommateur l'ayant acheté s'accompagne d'une garantie de SAMSUNG contre tout vice de fabrication au niveau des pieces et de la main d'oeuvre pendant une période limitée de :

Un (1) an de garantie pour les pieces et la main-d'oeuvre

Cette garantie limitee prend efect a la date d'achat initiale et n'est valable que pour les produits achetés et utilisés au Canada. Pour se prevaleur du service de garantie, l'acheteur doit contacter SAMSUNG afin d'établir les procédures relatives au diagnostic et à l'intervention nécessaires. Pouer être couverte par la garantie, la maintenance ne peut etre effectue que par un service technique agrec SAMSUNG. Lors de la remise d'un produit defectieux au SAMSUNG ou a un centre de service SAMSUNG agre, le acquireur est tenu de presenter le coupon d'achat d'origine a la commande des interessedes a titre de preve d'achat.

SAMSUNG réparera ou remplacera ce produit, à sa déstriction et sans frais comme stipulé dans le present document, par des pieces ou des produits neufs ou remis à neuf s'il s'avéré défectueux pendant la période de garantie limite specifiée ci-dessus. Tout piece ou tout produit remplace devient la propriété de SAMSUNG et doit lui être restitue. Les pieces et produits de rechange sont protégés pour le reste de la période de garantie initiale ou pour quatre-vingt-dix (90) jours, selon l'éventuatéla plus éloignée.

Un service à domicile sera fourni pendant la période de garantie, sous réserve de disponibilité dans les régions contiguës du Canada. Le service à domicile n'est pas disponible pour toutes les zones. Pour bénéficiaire du service à domicile, l'apparéil doit être facilement accessible à notre personnel. Dans le cas où il serait impossible de réparer l'apparéil au cours du service à domicile, il sc peut que l'apparéil doit être emporté, répare et retourné.

Cette garantie limitee couvre les defauts de fabrication relatifs aux materiaux ou a la main d'ouvre survenant dans le cadre d'un usage normal et non commercial de ce produit et ne s'applique pas aux situations suivantes, sans pour autant s'y limiter : tout dommage survenant au cours de l'expedition, la livraison et I'installation; toute utilisation de I'apparell contraire au but auquel il etait destiné; tout numero de produit ou de series efface; tout dommage du revettement extercur ou de I'aspect du produit; tout dommage causé par accident, abus, négligence, incendie, inodration, foudre ou autre catastrophe naturelle; toute utilisation de produits, équipements, systèmes, apparilis, services, pieces, fournitures, accessoires, applications, installations, réparations, cablages externes ou connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d'endommager leit apparil ou de nuire a son fonctionnement; toute surtension, fluctuation ou tension de ligne electrique incorructe; tout réglage effectué par l'acquereur et non-respect des instructions de fonctionnement, de nettoyage, d'entretien et de respect de l'environnement couvertes et prescrites dans le carnet d'instructions; tout problème resultant d'une prolifération d'insectes nuisibles, d'une surchauffe ou d'un plat tropuit par I'utiliser; les problèmes relatif au plateau en vrecr ou au plateau tournant ou a une puissance reduite du magnétron en raison d'une usure normale. SAMSUNG ne garantit pas un fonctionnement contin ou sans erreur de ce produit.

SAMSUNG NE FOURNIT AUCUNE AUTRE CARANTIE AUTRE QUE CELLES MENTIONNEES ET DECRITES CI-DESSUS, ET AUCUNE GARANTIE. EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS SY LIMITER, LES GARANTIES IMPLICITES DE QUALITE COMMERCIALE OU D'APTITUDE A UN USAGE PARTICULARI, NE DOIT S'APPLIQUER APRES EXPIRATION DES PÉRIODES DE GARANTIE EXPRESSES CONSIDERÉES CI-DESSUS, ET AUCUNE AUTRE CARANTIE EXPRESSE RELATIVE AU PRESENT PRODUIT, Q'ELLE SOIT DONNEE PAR UNE TIERCE PERSONNE, UNE ENTREPRISE OU UNE PERSONNE MORALE NE POURRA ÉTRE CONSIDERÉE COMME UN ENGAGEMENT DE LA PART DE SAMSUNG. SAMSUNG N'ENDOSSE AUCUNE RESPONSABILÉTEN CAS DE PERTE DE REVENUE, DE MANOUE A GAGNER, D'INCAPACITE À REALISER DES ÉCONOMIES OU TOUT AUTRE AVantage FINANCIER, OU EN CAS DE DOMMAGE RÉSULTANT DE L'UTILISATION OU D'UNA MAUVAISE UTILISATION DE CET APPAREIL OU D'UNA INCAPACITE À UTILISER CET APPAREIL, QUELLE QUE SOIT LA BASE LÉGALE SUR LAQUEILLE REPOSE LA PLAINTE, ET MÈME SI SAMSUNG A ETÉ AVERTIE DE L'EVENTUALITE DE TELS DOMMAGES. TOUT TYPE DE COMPENSATION EXIGEE AUPRES DE SAMSUNG NE SAURA EN AUCUN CAS EXCEDER LE PRIX D'ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L'ORIGINE DES DOMMAGES ALLEGUÉS. SANS LIMITER CE QUI SUIT, L'ACQUÉRÉUR PREND EN CHARGE TOUS LES RISQUES ET RESPONASIBÉTIES CONCERNANT LA PERTE, LES DOMMAGES OU LES BLESSURES INFLIGÉES À L'ACQUÉRÉUR ET AUX BIENS DE CELUI-CT ET À TOUTE AUTRE PERSONNE ET BIENS RÉSULTANT DE L'UTILISATION. LA MAUVAISE UTILISATION DE L'APPAREIL ET L'INCAPACITE À UTILISER PETRE APPAREL VENDU PAR SAMSUNG ET À QU I NÉ SERAIT PAS LIÉE DIRECTEMENT À UNE NÉGLENCE DE LA PART DE SAMSUNG. CETTE GARANTIE LIMITÉE N'EST VALABLE POUR PERSONNE D'AUTRE QUE L'ACHETEUR INITIAL DU PRODUIT, N'EST PAS TRANSFERABLE ET ENONCE VOITE RECOURS EXCLUSIF.

Cerains Etats et certaines juridictions n'autorisent pas de limitations quant a la durée des garanties implicites ni l'exclusion ou la limitation de dommages accessoires ou indirects; il se peut par conséquent que les limitations et exclusions enoncées ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous confère des droits légaux spécifique, vous pouvez également avoir d'autres droits qui varient d'un État à l'autre. Pour bénéficié d'un service d'assistance couvert par toute garantie, contactez SAMSUNG à l'adresse suivante:

www. samsung. com/ca_fr/support (français)

SAMSUNG

UNE QUESTION? UN COMMENTAIRE?

PAYS N° DE TÉLEPHONE SITE INTERNET
U.S.A Consumer Electronics	1-800-SAMSUNG (726-7864) www.samsung.com/us/support
CANADA 1-800 SAMSUNG (726-7864)		www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French)

DG68-01416B-02
