MODE D'EMPLOI AC1308 IFM

Montageanleitung installation instructions notice de montage

C US LISTED IND.CONT.EQ 92CA

ASinterface

AS-i CONTROLLER _e

CONTRÔLEUR _e AS-i

AC1308/AC1314

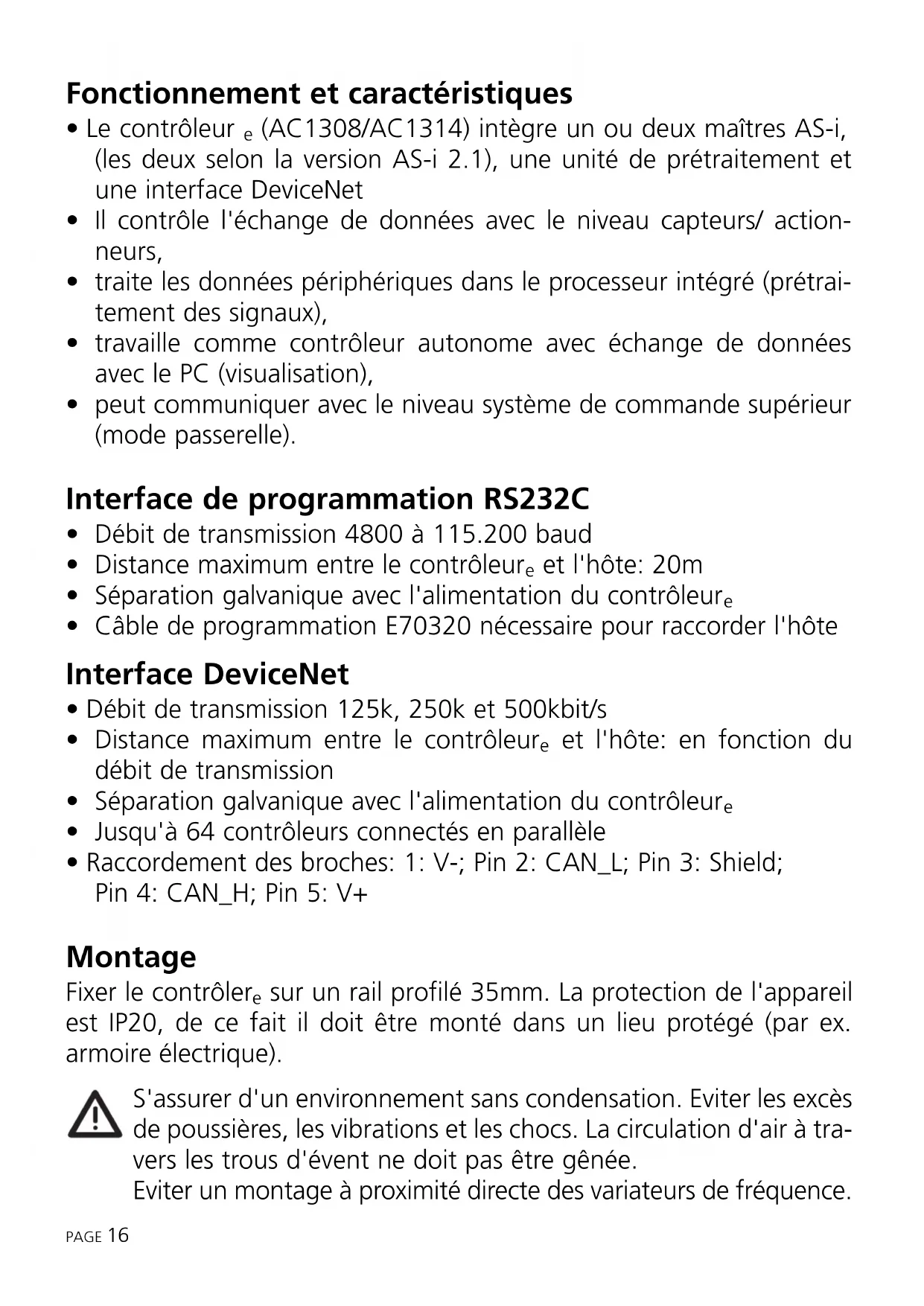

Fonctionnement et caractéristiques

• Le contrôleur _e (AC1308/AC1314) intègre un ou deux maîtres AS-i, (les deux selon la version AS-i 2.1), une unité de prétraitement et une interface DeviceNet
• Il contrôle l'échange de données avec le niveau capteurs/ action-neurs,
• traite les données périphériques dans le processeur intégré (prétraitement des signaux),
• travaille comme contrôleur autonome avec échange de données avec le PC (visualisation),
• peut communiquer avec le niveau système de commande supérieur (mode passerelle).

Interface de programmation RS232C

• Débit de transmission 4800 à 115.200 baud - Distance maximum entre le contrôleur e et l'hôte: 20m - Séparation galvanique avec l'alimentation du contrôleur e - Câble de programmation E70320 nécessaire pour raccorder l'hôte

Interface DeviceNet

• Débit de transmission 125k, 250k et 500kbit/s
• Distance maximum entre le contrôleur _e et l'hôte: en fonction du débit de transmission
• Séparation galvanique avec l'alimentation du contrôleur _e
• Jusqu'à 64 contrôleurs connectés en parallèle
• Raccordement des broches: 1: V-; Pin 2: CAN_L; Pin 3: Shield; Pin 4: CAN_H; Pin 5: V+

Montage

Fixer le contrôler _e sur un rail profilé 35mm. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoire électrique).

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'évent ne doit pas être gênée.

Eviter un montage à proximité directe des variateurs de fréquence.

Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'assurer d'une connexion électrique sûre entre le contrôleur _e AS-i (borne FE) et la terre de l'appareil.

Alimenter le contrôleur _e DeviceNet en 24V DC (20...30V DC). Le raccordement se fait aux bornes +24V et 0V.

Le contrôleur _e DeviceNet est homologué selon cULus lorsqu'une alimentation classe 2 certifiée est utilisée.

Extrait de la gamme des alimentations possibles de ifm electronic gmbh:

Alimentation DN2112 pour des applications nécessitant une homologation cULus.

Alimentation DN2011 pour des applications ne nécessitant aucune homologation cULus.

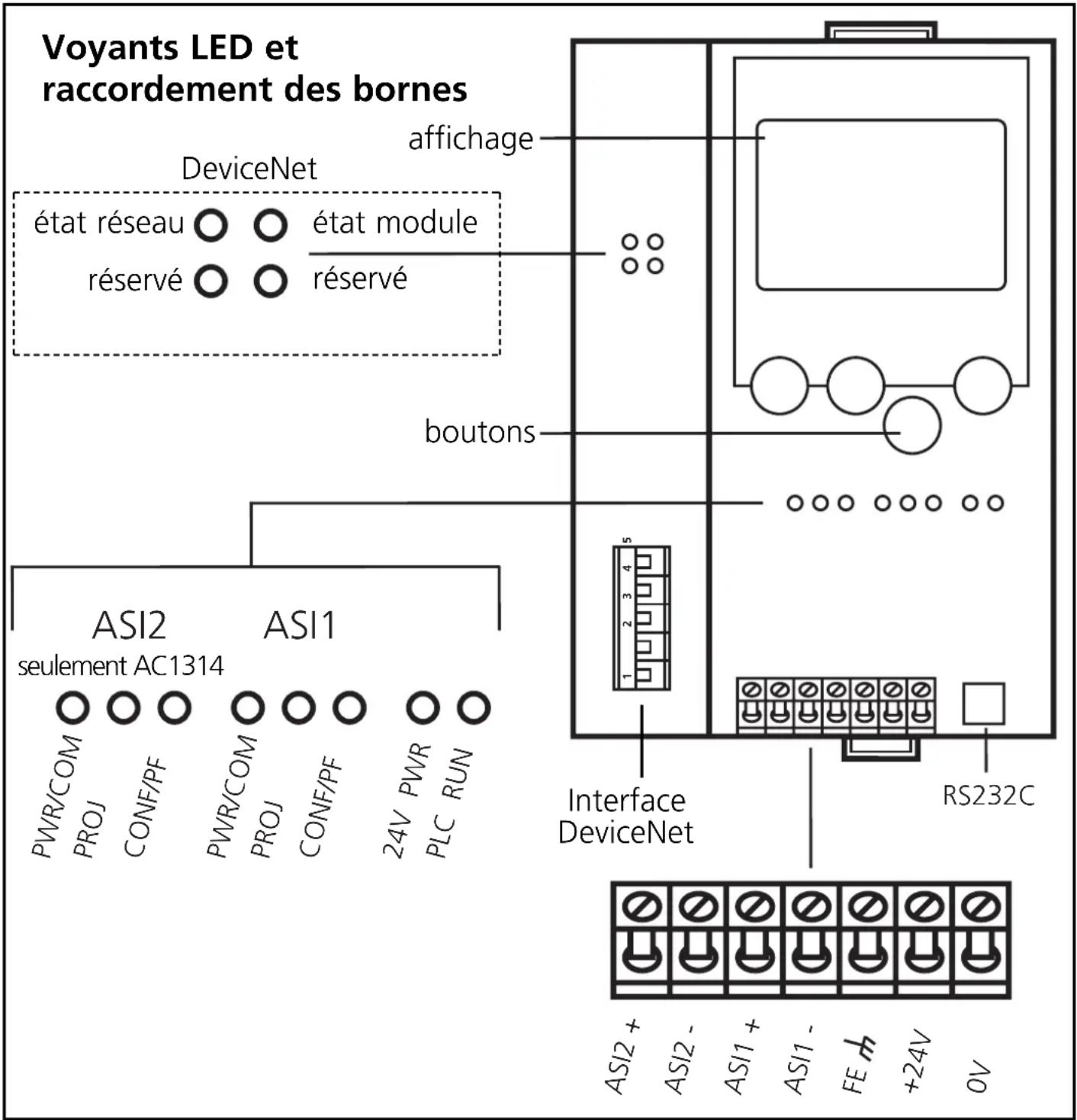

Eléments de service et d'indication

L'état du maître (AC1308)/des maîtres (AC1314) et du système rac-cordé est indiqué par trois LED de diagnostic sur le contrôleur _e.

• LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a été détecté
• LED PWR/COM clignote: Alimentation AS-i présente, mais aucun esclave n'a été détecté correctement
• LED PROJ allumée: Mode projet actif, la surveillance de la configuration est désactivée
• LED PROJ clignote: Mode projet actif, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé
• LED CONF/PF allumée: La configuration présélectionnée et la configuration actuelle ne sont pas identiques
• LED CONF/PF clignote: Défaut périphérie sur au moins un esclave raccordé

DeviceNet LED d'état (état réseau)

• LED éteintes défaut de tension DeviceNet

- LED verte allumée en ligne, connexion ok

• LED verte clignote en ligne, sans connexion • LED rouge allumée BUS OFF • LED rouge clignote erreur timeout (temps mort) pendant la transmission des données

DeviceNet LED d'état (état module)

• LED éteintes sans tension d'alimentation
• LED verte allumée controller _e en ligne • LED rouge allumée erreur de système non corrigeable • LED rouge clignote erreur de système

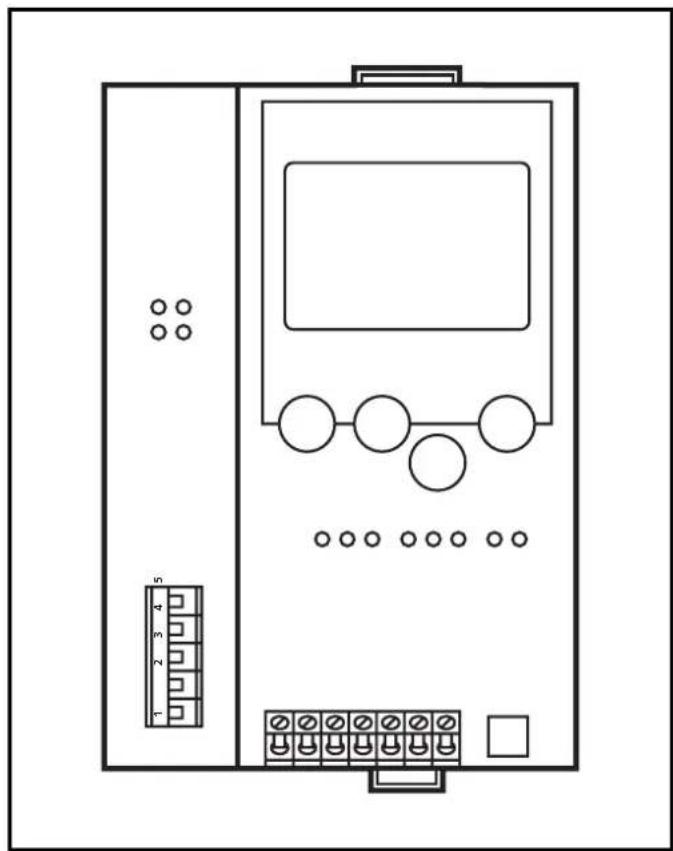

Voyants LED et raccordement des bornes effichage DeviceNet état réseau ○ ○ état module réservé ○ ○ réservé boutons ASI2 ASI1 seulement AC1314 PWR/COM ○ ○ ○ ○ ○ ○ PROJ CONF/PF PWR/COM ○ ○ ○ ○ ○ ○ PROJ CONF/PF 24V PWR PLC RUN Interface DeviceNet RS232C ASI2 + ASI2 - ASI1+ ASI1- FE x +24V 0V

Réglage du contraste

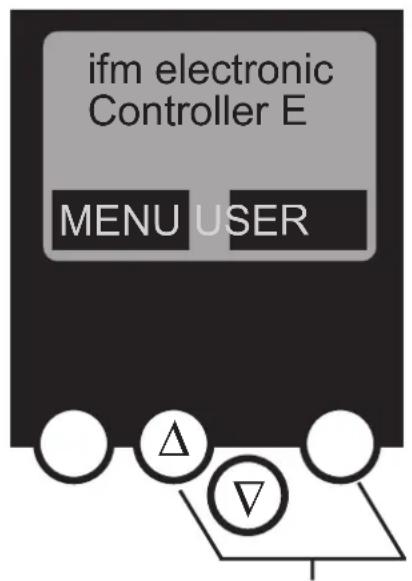

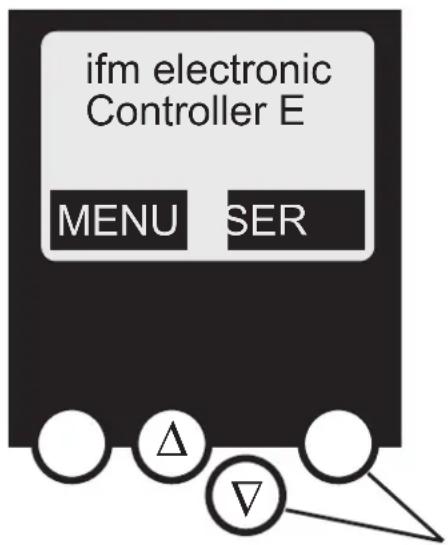

Le contraste peut être modifié directement en appuyant simultanément sur le bouton droit et le bouton (trop clair) ou le bouton (trop foncé).

ifm electronic Controller E MENU USER

augmenter le contraste

ifm electronic Controller E MENU SER

réduire le contraste

Fonctionnement

Pour le fonctionnement d'un système AS-i une alimentation AS-i spécifique est nécessaire.

Le raccordement se fait aux bornes AS-i + et AS-i -.

Le contrôleur _e DeviceNet est homologué selon cULus lorsqu'une alimentation classe 2 certifiée est utilisée.

Extrait de la gamme des alimentations possibles de ifm electronic gmbh: Alimentation AC1216 pour des applications nécessitant une homologation cULus.

Alimentation AC1218 pour des applications ne nécessitant aucune homologation cULus.

Déconnecter l'alimentation avant de raccorder le contrôleur _e.

Le système AS-i fonctionne sans mise à la terre. AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation.

S'assurer que le raccordement du point de symétrie de l'alimentation AS-i (borne „shield“) à la masse de l'installation est de faible résistance.

Aperçu du menu

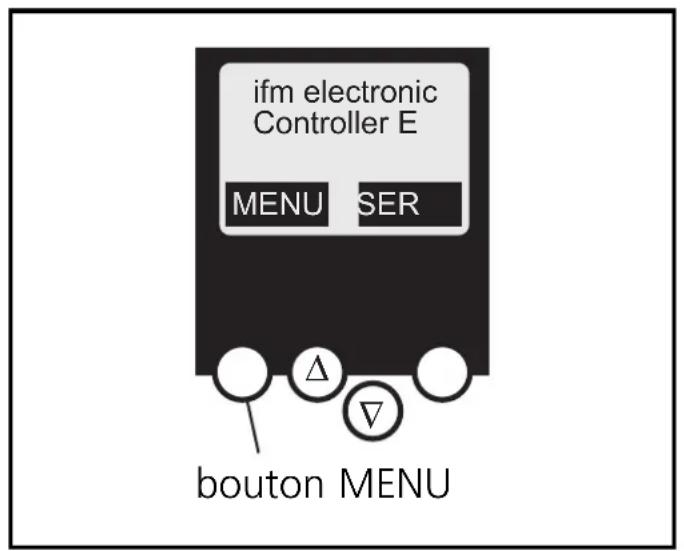

Le menu principal est ouvert en appuyant sur le bouton gauche "MENU" dans l'écran de départ.

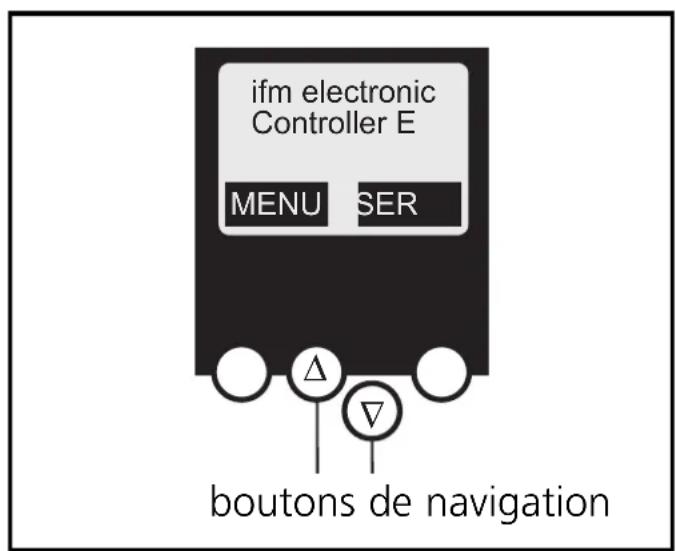

L'appui sur le bouton ou permet une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultanément pour changer entre le menu allemand et anglais.

ifm electronic Controller E MENU SER bouton MENU

ifm electronic Controller E MENU SER boutons de navigation

Navigation menu

(Vérification des adresses des esclaves AS-i raccordés)

∇ Liste des esclaves AS-i détectés (LDS) ∇ Liste des esclaves AS-i présélectionnés (LPS) ∇ Liste des esclaves AS-i activés (LAS) ∇ Liste des esclaves AS-i avec défaut périphérie (LPF)

(Programmation des adresses correctes dans les esclaves AS-i raccordés)

∇ Ré-adressage d'un esclave AS-i raccordé au contrôleur _e ∇ Adressage automatique de nouveaux esclaves AS-i à la prochaine adresse disponible (easy startup)

(Sommaire des points de menu nécessaires pour une configuration de base)

∇ Lecture de la configuration AS-i actuelle (config all) ∇ Réglage de la connexion bus de terrain (option)

∇ Débit de transmission de l'interface de programmation série ∇Adresse IP de l'interface de programmation Ethernet (option) ∇Saisie du mot de passe permettant de modifier la configuration du système ∇ Mise à jour du firmware du contrôleur _e (logiciel de programmation spécifique nécessaire)

∇ Numéros de version hard et firmware de ce contrôleur e ∇ Numéro série de ce contrôleur e ∇Temps de cycle API actuel /maximal

O PLC Setup (L'emploi de l'API intégré est optionnel)

∇ Activation ou désactivation du mode passerelle (aucun API utilisé) ∇ Démarrage ou arrêt de l'API dans le contrôleur _e (si utilisé)

O PLC Info (Affichage nom du programme d'application, auteur, date)

∇Lecture de la configuration AS-i actuelle (config all) ∇Passage dans le mode projet: configuration du système AS-i ∇ Passage dans le mode protégé: fonctionnement normal (le maître surveille la configuration) ∇ Désactivation de l'adressage automatique des esclaves AS-i en mode protégé ∇ Désactivation du reset AS-i lorsque le mode projet est quitté ∇ Affichage du compteur config-error du système AS-i raccordé

∇ Mise à zéro du compteur config-error ∇Affichage du taux de défaut en pour cent du système AS-i raccordé

(Informations détaillées sur les esclaves AS-i raccordés)

∇ Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés ∇ Paramètres actuels et présélectionnés des esclaves AS-i raccordés ∇ Codes E/S et ID actuels et présélectionnés des esclaves AS-i raccordés ∇ Défauts message dans la communication avec les esclaves AS-i raccordés

∇ Saisie de l'adresse de l'esclave DeviceNet du contrôleur ∇ Saisie du débit de transmission du contrôleur ∇Saisie de la longueur du module

Module 1 = entrées TOR maître 1A

Module 2 = sorties TOR maître 1A

Module 3 = entrées TOR maître 2A

Module 4 = sorties TOR maître 2A

Module 5 = entrées TOR maître 1B

Module 6 = sorties TOR maître1B

Module 7 = entrées TOR maître 2B

Module 8 = sorties TOR maître 2B

Module 9 = entrée analogique multiplexée

Module 10 = sortie analog. multiplexée

Module 11 = voie de commande

Module 12 = entrées API

Module 13 = sorties API

Module 14 = entrée analog. maître 1

Module 15 = sortie analogique maître 1

Module 16 = entrée analog. maître 2

Module 17 = sortie analogique maître 2

Module 18 = diagnostic

∇Affichage des données transmises cycliquement par le bus de terrain

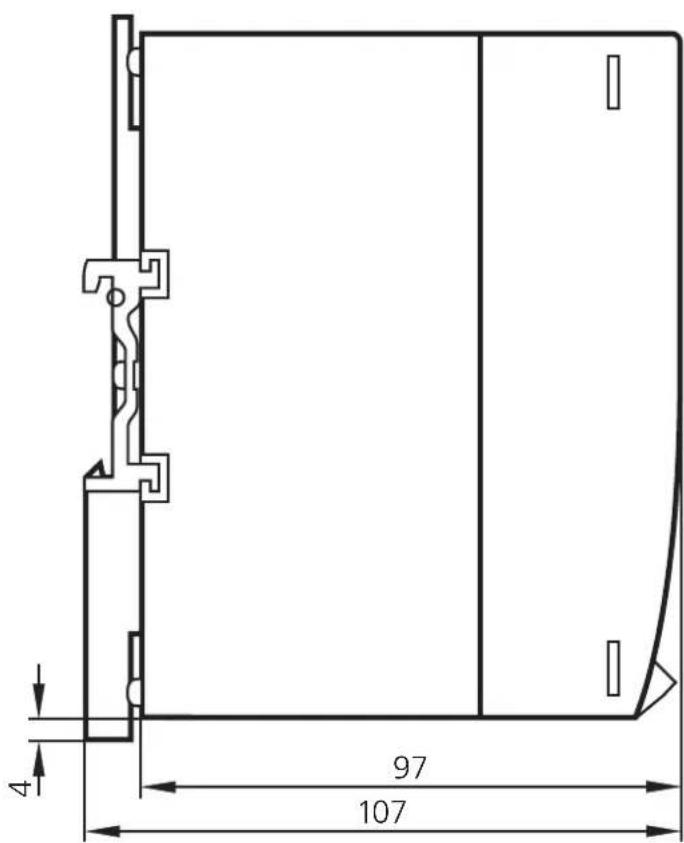

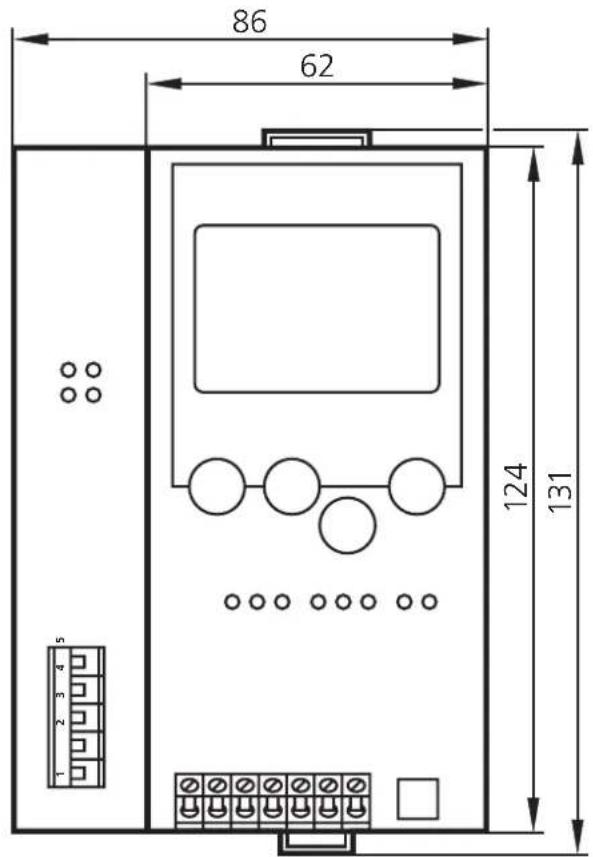

Maßzeichnung

Scale drawing

Schéma d'encombrement

86 62 124 131

4 97 107
