Caractéristiques techniques	Machine à effet NUX Voodoo Vibe NCH3, offrant des effets de modulation, de vibrato et de chorus.
Type d'effets	Vibrato, Chorus, et modulation.
Connectivité	Entrée et sortie jack 6,35 mm, alimentation par adaptateur secteur.
Utilisation	Idéale pour les guitaristes et bassistes souhaitant ajouter des effets de modulation à leur son.
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts pour assurer un fonctionnement optimal.
Sécurité	Utiliser uniquement avec l'adaptateur secteur recommandé pour éviter les dommages.
Informations générales	Compact et léger, facile à transporter pour les performances live.

FOIRE AUX QUESTIONS - Voodoo Vibe NCH3 NUX

Pourquoi je n'entends pas d'effet lorsque j'utilise la NUX Voodoo Vibe NCH3 ?

Vérifiez que la pédale est correctement alimentée et que le niveau de sortie est réglé. Assurez-vous également que la pédale est bien connectée entre votre instrument et votre amplificateur.

Comment puis-je régler le niveau d'effet sur la NUX Voodoo Vibe NCH3 ?

Utilisez le bouton 'Level' pour ajuster l'intensité de l'effet. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le niveau de l'effet.

La pédale fait-elle du bruit lorsque je l'utilise ?

Vérifiez les câbles et les connexions pour vous assurer qu'ils ne sont pas endommagés. Essayez également d'utiliser une autre alimentation, car une alimentation défectueuse peut causer du bruit.

Comment puis-je changer les réglages de vitesse sur la NUX Voodoo Vibe NCH3 ?

Utilisez le bouton 'Speed' pour régler la vitesse de l'effet. Tournez-le pour ajuster la fréquence de modulation selon vos préférences.

La pédale ne s'allume pas, que faire ?

Assurez-vous que la pédale est correctement alimentée. Si vous utilisez une alimentation externe, vérifiez qu'elle fonctionne correctement. Si la pédale fonctionne sur piles, remplacez-les par des piles neuves.

Puis-je utiliser la NUX Voodoo Vibe NCH3 avec d'autres pédales d'effet ?

Oui, la NUX Voodoo Vibe NCH3 peut être utilisée avec d'autres pédales d'effet. Il est recommandé de les organiser dans l'ordre souhaité pour obtenir le son que vous recherchez.

Comment puis-je obtenir un son vintage avec la NUX Voodoo Vibe NCH3 ?

Pour un son vintage, essayez de régler les boutons 'Depth' et 'Speed' à des valeurs modérées. Expérimentez avec différentes combinaisons pour trouver le son qui vous plaît.

La pédale ne réagit pas aux variations de dynamique de mon jeu, que faire ?

Assurez-vous que le réglage 'Sensitivity' est correctement ajusté. Augmentez-le si nécessaire pour obtenir une réponse plus dynamique.

Comment puis-je réinitialiser la NUX Voodoo Vibe NCH3 aux réglages d'usine ?

Pour réinitialiser la pédale, éteignez-la, puis maintenez le bouton 'Bypass' enfoncé tout en la rallumant. Cela restaurera les réglages d'usine.

Y a-t-il des mises à jour de firmware disponibles pour la NUX Voodoo Vibe NCH3 ?

Visitez le site web de NUX pour vérifier s'il y a des mises à jour de firmware disponibles pour votre modèle.

MODE D'EMPLOI Voodoo Vibe NCH3 NUX

Copyright 2022 Cherub Technology Co. Tous droits réservés. NUX et Voodoo Vibe (NCH-3) sont des marques de commerce de Cherub Technology Co. Les autres noms de produits modélisés dans cet apparéil sont des marques de commerce de leurs sociétés respectively qui ne parraint pas Cherub Technology Co et n'y sont ni associées ni'affliées.

Exactitude

Bien que tous les efforts aient ete entreprises pour assurer I'exactitude du contenu de ce mode d'emploi, Cherub Technology Co. ne la pretend et ne la garantit pas.

Avertissement! consignes de securite importantes avant tout branchement, LISEZ les instructions

AVERTISSEMENT : pour réduire le risque d'incendie ou de chic électrique, n'exposez pas cet apparéil à la pluie ou à l'humidité.

ATTENTION : pour réduire le risque d'incendie ou de chic électrique, ne retirez pas les vis. Aucune piece n'est réparable par l'utilisateur à l'intérieur. Confiez la maintenance à du personnel qualifié.

ATTENTION: cet équipement a ete teste et jugue conforme aux limites applicables aux appar�els numériques de classe B, conformement à la section 15 des règes de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne doit pas causer d'interférences nuisibles, et (2) cet apparéil doit accepter toute interférence reçue, y compris les interférences susceptibles d'occasionner un fonctionnement indésirable.

Le symbole d'éclair dans un triangle signifie « Risque de chocolélectrique! » Il indicate la présence d'informations sur la tension de fonctionnement et les risques potentiels d'électrocution.

Le point d'exclamation dans un triangle signifie « Attention ! ». Veuilze tire les informations figurant a coté de tous ces signes d'ajretissement.

1. N'utilisez que le bloc d'alimentation ou le cordon d'alimentation fourni. Si vous n'êtes pas sur du type de courant disponible, consultez votre revendeur ou votre compétie d'électricité locale.
2. Ne placez pas l'appareil à proximite de sources de chaleur telles que des radiateurs, bouches de chauffage ou apparèils produisant de la chaleur.
3. Evitez que des objets ou des liquides entrent dans le boitier.
4. N'essayez pas de réparer ce produit vous-même, car l'ouverture ou le retrait des capots peut vous exposer à des tensions électriques dangereuses ou à autres risques. Confiez toute réparation à des techniciens de maintenance qualifiés.
5. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommage d'une juste conque façon, par exemple si le cordon ou la fiche d'alimentation est endommaged, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'apparèil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
6. Le cordon d'alimentation doit être débranché si l'appareil doit rester longtemps inutilisé.
7. Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
8. L'écoute prolongée à haut volume peut entrainer une perte et/ou des dommages irréparables de l'ouïe. Veiliez toujours à pratiquer une « écoute prudente »

Suivez toutes les instructions et tenez compte de tous les averissements

La Voodoo Vibe (NCH-3) est une mini-pédale Uni-Vibe avec 2 modes différents : Vibe et Chorus. Vous pouvez changer de mode en appuyant sur le mini-)selecteur. L'Uni-Vibe à l'ancienne fournissait son enormé son 3D en simulant l'effet physique de rotation des haut-parleurs, un son magnifique et inoublable que l'on associe facilement au facés grimaçant d'Hendrix lors de ses prestations sur scene dans les années 70.

La Voodoo Vibe a ete inspirée par le magnifique son de l'Uni-Vibe® Dunlop®.

Le DSP à technologie moderne de NUX permet une combinaison parfaite des deux mondes : analogue et numérique. Contrairement à l'Uni-Vibe originale, vous pouvez maintainant alimenter la Voodoo Vibe en 9 V qu'en 18 V. Grace à la technologie DSP, NUX est en mesure d'offrir une mini-pédale avec une fonction intelligente de battue du tempo (Tap Tempo). Et dans le monde numérique, il est plus facile d'améliorer le mode Chorus sans problème de baisse de volume tout en conservant les bonnes vibrations du son analogue.

Réglez d'abord le bouton intensity:

En mode Chorus, il change la profondeur de l'effet de balayage. En mode Vibrato, il change le degré de modulation de la hauteur.

Réglez en dernier le bouton speed:

Avec des réglages plus faibles (dans le sens antihoraire), il produit des effets lents et profonds. Avec des réglages plus élevés (dans le sens horsaire), il produit des pulsations rapides et chatoyantes.

Mini mais puissant! Elle prend également en charge la stéreo. (Utilisez une fiche jack 6,35 mm TRS et choisissez le mode stéreo.)

*Tous les noms de marque et de modèle mentionnés dans cette page sont des marques de commerce de leurs propriétaires respectifs, qui ne sont enaucun cas associés ou affliés à NUX Effects et Cherub Technology CO.

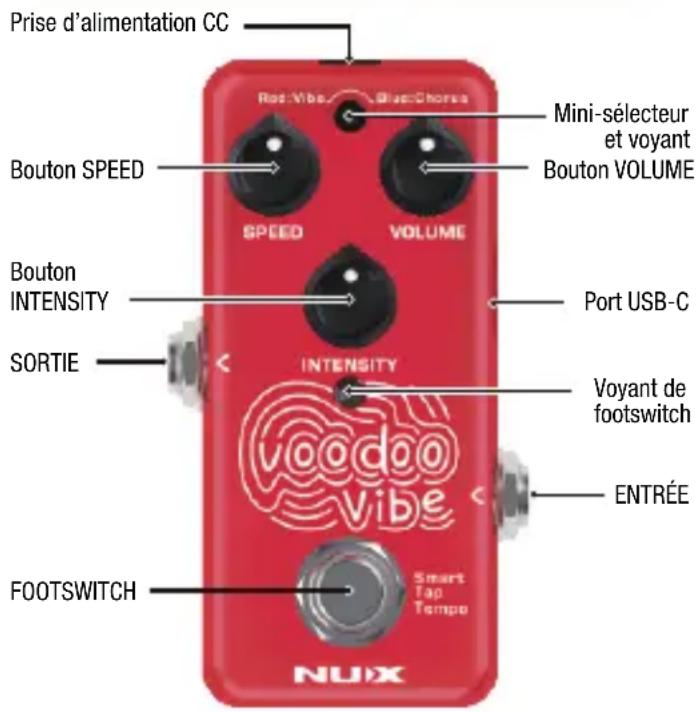

Bouton SPEED

Contrôle la vitesse de modulation.

Bouton VOLUME

Règle le gain de sortie total.

Bouton INTENSITY

Règle la profondeur de l'effet. En mode Chorus, il change la profondeur de l'effet de balayage. En mode Vibrato, il change le degré de modulation de la hauteur.

Mini-sélecteur et voyant

En le pressant brievement, vous pouvez changer de modélisation. « Rouge » = Vibe, « Bleu » = Chorus

Maintenez le mini-sélecteur pressé au démarrage de la pedale pour désir « Mono » ou « Stéreo ». Au démarrage de la pedale, cevoyant clignote : « Bleu » = Mono, « Rouge » = Stéreo

Footswitch et voyant de footswitch

Appuyez une fois pour activer/désactiver l'effect. Appuyez deux fois pour acceder à la battue intelligente du tempo. Dès lors, la vitesse se cale sur le tempo battu. (Le voyant de footswitch clignote au tempo [BPM] actuel.)

Lorsque l'effet est activé, levoyant de footswitch est allumé en rouge. Lorsque l'effet est désactivé, levoyant de footswitch est éteint.

Prise d'alimentation CC

Utilisez UNIQUEMENT un adaptateur secteur 9 V d'au moins 100mA avec le moins sur la pointe.

(La consommation electrique est inférieure a 100mA.)

Port USB-C

Le port USB-C sert à la mise à jour du logiciel interne (firmware). Connectez-le avec un cable USB à un ordinateur et maintenez le footswitch enforcé lors du démarrage de la pédale pour passer en mode DFU (Device Firmware Update) de mise à jour du firmware. Une fois connecté, vous pouvez utiliser le logiciel DFU Updater pourmettre à jour le firmware.

Vous pouvez télécharger le firmware concerné et son guide de mise à jour sur la page du produit.

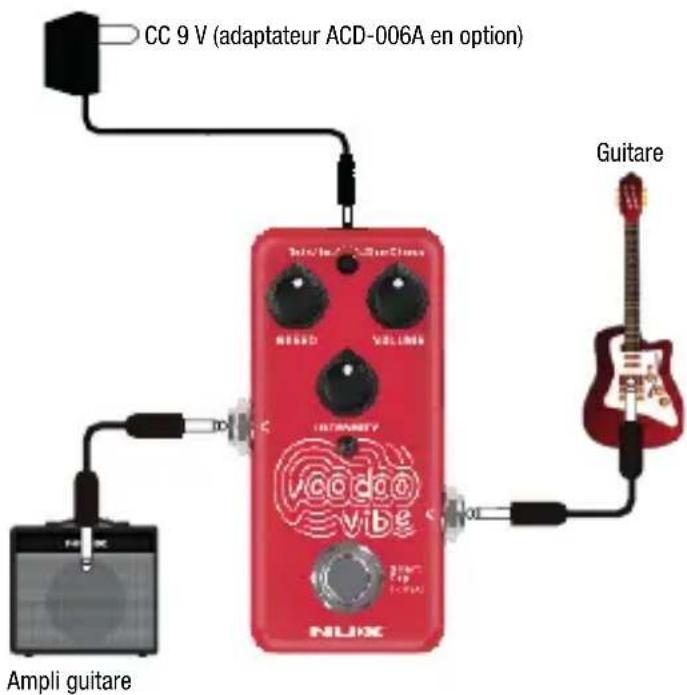

Entrée

Connectez le cable venant de la guitare.

Elle prend également en charge la stéreo. (Utilisez une fiche jack 6,35 mm TRS et choisissez le mode stéreo.)

SORTIE

Raccordez cette sortie de signal à l'ampli.

Elle prend également en charge la stéreo. (Utilisez une fiche jack 6,35 mm TRS et choisissez le mode stéreo.)

Fonctionnalités

• 2 modélisations dans un mini-boitier.
• En mode Chorus, INTENSITY change la profondeur de l'effet de balayage.
• En mode Vibrato, INTENSITY change le degré de modulation de la hauteur.
• Battue intelligente du tempo.
• Prend en charge la sté reproduction.
• Faible consommation électrique (moins de 100mA ).
• Signal sec analogue pour un faible bruit et une absence de latence.

\Section*{Caracteristiques techniques}

• Impédance d'entrée: 1 MΩ
• Impedance de sortie : 10 kΩ
• Plage dynamique : 103 dB
• Traitement DSP: 48 kHz / 32 bit
• Fréquence d'échantillonnage A/N-N/A: 48 kHz / 24 bit
• Alimentation: CC 9 V (moins sur la pointe, adaptateur ACD-006A en option)
• Consommation électrique : moins de 100 mA
• Dimensions : 94 mm (L) x 51 mm (l) x 53 mm (H)
• Poids:175g

Accessoires

Mode d'emploi - Carte de garantie

• Les caractéristiques techniques peuvent être modifiées sans préavis.

AVERTISSEMENT CONCERNANT LA RÉGLEMENTATION FCC (pour les États-Unis)

Cet équipement a ete teste et juge conforme aux limites aplicables aux apparreils numériques de classe B, conformement à la section 15 des règes de la FCC. Ces limites sont conques pour fourir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut cause des interférences nuisibles aux communications radio. Toutefois, l'absence d'interférences dans une installation particulière n'est pas garantie. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en l'allumant et en l'éteignant, l'utilisateur est encouragé à essayer de corriger les interférences enPNRANT une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Écarter l'équipement du récepteur.
• Brancher l'équipment à une prise d'un autre circuit que celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV experimenté pour obtenir de l'aide.

Marquage CE pour les normes européennes harmonisées

Le marquage CE qui est apposse sur les produits à alimentation électriche de notre société est en parfaite conformite avec les normes harmonisées EN 55032:2012/AC:2013 et EN 55024:2010 selon la directive 2014/30/EU du Conseil européen sur la compatibilité electromagnetique ainsi qu'avec la norme EN 60065:2014+ AC:2016 selon la directive 2014/35/EU du Conseil européen sur les basses tensions.

cherub technology co., ltd.

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, stockée dans un système d'archivage électronique ou transmise, sous qu'elle forme ou parquelque moyen que ce soit, électronique, mécanique, par photocopie, enregistrement ou autre, sans l'autorisation écrite préalable de Cherub Technology Co.
