Marque	Ashdown Engineering
Modèle	Rootmaster EVOII (RM-300, RM-500, RM-800)
Type de produit	Amplificateur de basse (tête)
Puissance de sortie	304 W (RM-300), 507 W (RM-500), 802 W (RM-800) sous 4 ohms
Dimensions (H x L)	78 mm x 313 mm
Poids	3,5 kg (7 lb)
Impédance d'entrée haute	3,9 M ohms (passive)
Impédance d'entrée basse	10 k ohms (active)
Égalisation	Basse ±15 dB à 100 Hz, Lo Mid ±15 dB à 340 Hz, Mid ±15 dB à 660 Hz, Hi Mid ±15 dB à 1,6 kHz, Aigu ±15 dB à 7 kHz (shelf), Shape +8 dB à 50 Hz / +10 dB à 10 kHz
Effets intégrés	Compression, Overdrive (à lampes émulées), Sous-harmoniques (une octave en dessous)
Sortie DI	XLR équilibrée, niveau nominal -20 dBu, post-EQ et effets
Boucle d'effets	Envoi/Retour série, niveau 0 dBu
Sortie casque	Jack 3,5 mm, 32 ohms
Sorties haut-parleur	2 x Speakon, charge minimale 4 ohms
Entrée ligne	Jack 6,35 mm, impédance 22 k ohms, niveau 300 mV
Rapport signal/bruit	Supérieur à 80 dB (EQ à plat)
Distorsion	Inférieure à 0,5 % THD
Alimentation	Secteur via connecteur IEC, fusible intégré
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas exposer à l'humidité ou aux liquides. Utiliser uniquement avec des enceintes isolées et une charge d'au moins 4 ohms.
Pièces détachées et réparabilité	Contactez le service client Ashdown ou un centre agréé pour les réparations. Le fusible est accessible sous la prise secteur.
Informations générales	Conçu et fabriqué au Royaume-Uni. Enregistrez votre produit en ligne sur ashdownmusic.com pour bénéficier du support client.

FOIRE AUX QUESTIONS - Rootmaster EVOII Ashdown Engineering

Comment régler le niveau d'entrée sur le Rootmaster EVOII ?

Utilisez le contrôle d'entrée (Input) pour que le vu-mètre affiche 0 VU en jeu moyen, avec des pics occasionnels dans le rouge. Ajustez après modification de l'égalisation si nécessaire.

Quelle est la différence entre les entrées passive et active ?

L'entrée passive a une sensibilité élevée (3,9 M ohms) pour les basses sans préampli intégré. L'entrée active a une sensibilité plus faible (10 k ohms) pour les basses avec préampli actif (pile).

Comment utiliser la compression sur cet ampli ?

Activez la compression avec le bouton poussoir, puis réglez le niveau de compression. Une petite quantité ajoute du gras et du sustain, une grande quantité réduit la dynamique. Le niveau de sortie est automatiquement compensé.

Comment brancher un pédalier de footswitch FS-2 ?

Connectez le footswitch (vendu séparément) à la prise FS-2 à l'arrière. Il permet d'activer/désactiver les sous-harmoniques et l'overdrive à distance.

Puis-je utiliser l'ampli avec un casque pour m'entraîner ?

Oui, branchez un casque 32 ohms minimum sur la sortie casque (jack 3,5 mm) à l'arrière. Le haut-parleur est alors coupé automatiquement.

Comment connecter l'ampli à une table de mixage ?

Utilisez la sortie DI XLR à l'arrière. Branchez-la sur une entrée micro de la table de mixage. Le signal est post-EQ et post-effets, avec un niveau nominal de -20 dBu.

Quelle impédance minimale pour les enceintes ?

L'impédance minimale de charge est de 4 ohms. Utilisez des câbles Speakon entièrement isolés. Les deux sorties sont actives, ne les mettez pas en contact avec le boîtier.

Comment utiliser la boucle d'effets ?

Branchez l'envoi (Send) vers l'entrée de votre effet, et le retour (Return) depuis la sortie de l'effet. Le signal est rompu uniquement quand une fiche est insérée dans le Return.

Que fait le bouton Shape ?

Le bouton Shape superpose une courbe d'égalisation fixe qui booste les graves (+8 dB à 50 Hz) et les aigus (+10 dB à 10 kHz) pour un son plus percutant.

Comment entretenir mon ampli Rootmaster EVOII ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. Évitez l'humidité et les produits chimiques. Pour les réparations, contactez un centre agréé. Le fusible se trouve sous le connecteur secteur.

MODE D'EMPLOI Rootmaster EVOII Ashdown Engineering

Merci d'avoir acheté votre amplificateur d'ingénierie Ashdown et bienvenue dans la famille! Nous pensons vraiment que vous avez fait le bon choix et savons que cette amplificateur vous donnera des années de grande tonalité et de service. C'est une machine si et doit être pris en charge, s'il vous plaît lire à travers ce manuel d'utilisation qui vous aidera à tirer le meilleur parti de votre nouvel ampli et le garder en cours d'exécution aussi longtemps que certains de nos clients les plus heureux et très célèbres.

Inscrivez-vous en ligne

S'il vous plaît enregistrer ce produit en ligne afin que nous puissions nous assurer que nous vous donnons des années de soutien à la clientèle par l'intermédiaire de notre centre de service interne convivial.

Voici où vous devez visiter pour enregistrer votre produit : http://www. ashdownmusic. com/pages/register-your-product

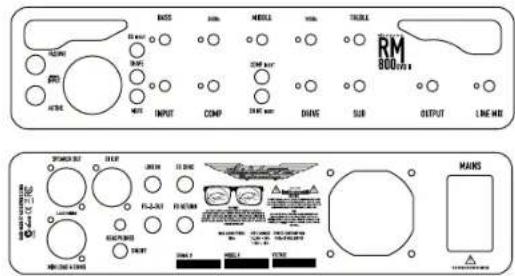

GUIDE De l'utilisateur

RM-800-EVO II

GUIDE De l'utilisateur

RM-500-EVO II

Poids - 3.5Kgs - 7lbs

GUIDE De l'utilisateur

RM-300-EVO II

Il y a deux choix d'entrée d'instrument, ceux-ci sont marqués passifs et actifs. L'entrée passive est une sensibilité élevée et une grande impédance pour convenir aux instruments de basse passive. L'entrée active est beaucoup plus faible sensibilité et l'impedance pour correspondre avec précision le signal des instruments de basse actifs, c'est-à-dire ceux avec un pré-ampli alimenté par batterie intégrée.

Contrôle des entrées

Le contrôle d'entrée définit le niveau de signal à travers le préampli en conjonction avec le compteur vu niveau d'entrée. Ceci est ajusté pour donner une lecture de 0vu sur le compteur pour la dynamique moyenne de jeu avec des pics occasionnels dans la région rouge. Veuillez noter que le réglage de ce système peut devoir être réajusté après modification des contrôles du QE.

Forme

Avec ce bouton dans un E. Q. fixe est superposé sur le pré-ampli pour donner une basse et un boost élevé au son. Cela donne +8db à 50hz et donne +10db à 10khz.

E. Q.

Ce bouton commute la section d'égalisation dans ou hors des commandes Bass, Middle et Treble et les deux commandes rotatives placées entre celles-ci.

Égalisation

Il s'agit de basses, de commandes moyennes et aiguës avec deux commandes rotatives supplémentaires placées entre les deux. Cela peut être utilisé de plusieurs façons :

GUIDE De l'utilisateur

Tout d'abord comme une section de contrôle des basses, des aigus et des aigus très simple comme on le trouve sur les amplificateurs traditionnels plus anciens. Ceci est fait en laissant les commandes de 340hz et 1.6Khz réglées dans leurs positions de centre et en utilisant seulement les contrôles de basse, de milieu et d'aigus pour modifier le ton global.

Deuxièmement, si plus de contrôle est nécessaire, puis les contrôles 340hz et 1.6Khz peuvent également être utilisés pour adapter l'E. Q. Dans les régions entre les contrôles de ton principal. Il s'agit d'une section d'égalisation très polyvalente, il est simple à comprendre et à utiliser, mais offre un large degré de variation. Il conserve la simplicité d'une section à trois tons de commande mais offre la flexibilité d'un égaliseur graphique.

Compression

L'ajout d'une petite quantité de compression donne une extrémité inférieure grasse au son et permet un plus grand volume d'amplification à utiliser sans que les pics de jeu déforment l'étape de sortie des amplificateurs.

Vous constaterez également que cela ajoutera une définition à votre jeu en faisant ressortir les notes dans une course plus clairement car il evens out la dynamique de votre jeu. Une grande quantité de compression peut être utilisée comme un effet, mais il aura tendance à réduire la dynamique dans votre jeu à un point tel que le volume de la note sera le même, peu importe comment dur ou doux vous frappez la corde. La compression ajoute également du sustain aux notes qui les font plus longtemps avant qu'elles ne meurent.

Le contrôle du niveau de compression ajuste le degré de compression appliqué au signal de basse. Pour que cela fonctionne correctement,

GUIDE De l'utilisateur

le niveau d'entrée doit être correctement défini tel que décrit dans la section de contrôle des entrées ci-dessus. Lorsque le niveau d'entrée est correctement défini, il n'y aura pratiquement aucune différence de volume entre la compression et la compression. C'est parce que le RM compense automatiquement la réduction de niveau qui serait apparente lorsque la compression est ajoutée en augmentant le gain global pour restaurer le volume à son niveau de pré-compression, pour cette raison, vous pouvez remarquer une augmentation du bruit de fond avec des paramètres de compression élevés. La compression est commutée avec le bouton poussoir adjacent au contrôle du niveau de compression.

Surmultipliée

Il s'agit d'une overdrive émulée valve/tube qui est variable d'un léger « bord » ou « chaleur » à un effet d'overdrive/disto assez agressif. Le degré réel d'overdrive appliqué au signal de basse dépend également du réglage du contrôle du niveau d'entrée. Plus cela est réglé, plus le niveau d'overdrive peut être appliqué en utilisant les overdrives propre commande rotative.

Overdrive peut être commuté avec le bouton poussoir ci-dessus et à droite de la commande rotative overdrive. La quantité d'entraînement appliquée au circuit d'overdrive est ajustée à l'aide de ce contrôle rotatif. Le signal de basse sur-entraîné est appliqué en parallèle avec le signal de basse sèche pour s'assurer que vous ne perdez jamais l'extrémité inférieure complète de votre basse. Overdrive est situé après la compression permettant un signal de basse soutenu sur-conduit à produire en ajoutant un degré de compression avec l'overdrive lui-même.

Sous-harmoniques

Cette section produit sous harmoniques une octave en dessous des notes

GUIDE De l'utilisateur

jouées. Le niveau de ces sous harmoniques par rapport au son de basse droite peut être ajusté en utilisant le contrôle de niveau. C'est très efficace pour épaissir le son et vous constaterez en utilisation que seul un petit degré de cette octave inférieure est nécessaire pour vraiment remplir le son et fournir un caractère qui n'est pas possible par d'autres moyens. Le degré de sous-harmonique dépend également du réglage du contrôle des basses.

Les sous-harmoniques sont commutées avec le bouton poussoir ci-dessous et à gauche du contrôle du niveau des sous-harmoniques.

Niveau de sortie

Le contrôle de sortie ajuste le niveau global de l'amplificateur. Ajustez ceci pour votre volume global préféré de jeu de scène.

Mélange de lignes

Le mélange de ligne est un contrôle de sortie ajuste le niveau global de l'amplificateur par rapport au signal d'entrée de la ligne. Ajustez cela pour votre mix global préféré si vous utilisez une entrée de ligne telle qu'une piste de support.

D. I.

Un D. I. équilibré. Est fourni sur le panneau arrière xlr socket. Cela fournit un signal post-E. Q. Post effects.

Le signal de sortie de cette prise xlr est réglé à un niveau et l'impedance approprié pour se connecter directement dans une entrée de microphone équilibrée d'une table de mixage pour injection directe dans le système pa ou pour l'enregistrement.

Effets envoyer/retourner

Une boucle d'effets de série est fournie à un niveau de 0db. Les effets envoyer et retourner les prises pour cela sont sur le panneau arrière au-dessus de la d. l. Une prise.

Les effets envoyer socket peut également être utilisé comme une prise de ligne si nécessaire. La trajectoire du signal à travers le préampli n'est brisée que lorsqu'une prise jack est insérée dans la prise de retour des effets. Les effets envoyer est situé après l'E. Q.

Ligne dans

Cette prise d'entrée fournit un signal de niveau de ligne qui peut être utilisé en conjonction avec le contrôle line in level sur le panneau avant pour connecter un instrument de niveau de ligne de périphérique de lecture.

Sortie FS-2

La sortie FS-2 est pour une utilisation avec un double loquetpied-swtich, ce qui contrôle lesharmoniques sub et aussile lecteur pour la facilitéd'accès (commutateur de pied vendu séparément).

Sortie casque

Il y a une sortie casque de 32 ohm sur le panneau arrière pour une utilisation en pratique silencieuse.

Sorties de haut-parleurs

Il ya deux prises speakon situé à l'arrière de l'ampli pour une utilisation avec des armoires appropriées. Min charge de 4 ohms. Toutes les connexions haut-parleur utilisées doivent être de type speakon et entièrement isolées. Ces amplificateurs fonctionnent en mode Bridge complet, ce qui signifie que les

GUIDE De l'utilisateur

deux terminaux sont en direct en tout temps et ne doivent pas être autorisés à entrer en contact avec le boîtier de l'amplificateur ou connectés à autre chose qu'un haut-parleur autonome!

MAINS

Pour une utilisation avec le connecteur principal IEC fourni. Fusible principal est situé sous la prise, s'il vous plaît vérifier l'arrière du modèle pour les cotes de fusible spécifique.

Tout a été fait pour rendre ces amplificateurs de basse puissants fiables, de service minimum, de haute qualité et durables.

Nous savons que vous apprécierez l'effort qui a été mis dans la conception et la fabrication de cette unité et vous serez récompensé dans votre choix d'amplificateur de basse par une longue durée de vie et la fiabilité.

Entrées

High Input Impedance - 3.9M ohms Gamme d'entrée 150mv à 20v p - p Faible entrée Impedance - 10k ohms Gamme d'entrée 300mv à 40v p - p Effets Return Impedance - 22k ohms Gamme d'entrée 0dbu nominal Entrée de ligne Impedance - 22k ohms Gamme d'entrée 300mV

Sorties

Effets Envoyer Impedance - 22k ohms Niveau 0dbu nominale D. I. Output 420 ohms équilibré avant portance au sol Niveau -20dbu nomina Sorties haut-parleur Impedance minimum - 4 ohms Réponse de fréquence -3db à 22hz et 25kHz Sortie casque 3.5mm Sortie Jack @ 32Ohms

Égalisation

Basse +/- 15db @ 100hz Lo Mid +/- 15db @ 340hz Moyen +/- 15db @ 660hz Salut Mid +/- 15db @ 1.6Khz Aigus +/- 15db @ étagères 7khz Forme + 8db @ 50hz + 10db @ 10khz

Signal au bruit Mieux que 80db (E. Q. Flat) Distorsion Inférieure à 0,5% Thd Puissance de sortie RM-800-EVO II - 802watts en 4 ohms RM-500-EVO II - 507watts en 4 ohms RM-300-EVO II - 304watts en 4 ohms
