Marke	Ashdown Engineering
Modell	Rootmaster EVOII (RM-300, RM-500, RM-800)
Produkttyp	Bassverstärker (Kopf)
Ausgangsleistung	304 W (RM-300), 507 W (RM-500), 802 W (RM-800) an 4 Ohm
Abmessungen (H x B)	78 mm x 313 mm
Gewicht	3,5 kg (7 lb)
Hohe Eingangsimpedanz	3,9 MOhm (passiv)
Niedrige Eingangsimpedanz	10 kOhm (aktiv)
Equalizer	Bass ±15 dB bei 100 Hz, Lo Mid ±15 dB bei 340 Hz, Mid ±15 dB bei 660 Hz, Hi Mid ±15 dB bei 1,6 kHz, Treble ±15 dB bei 7 kHz (Shelf), Shape +8 dB bei 50 Hz / +10 dB bei 10 kHz
Integrierte Effekte	Kompressor, Overdrive (Röhrenemulation), Subharmonische (eine Oktave tiefer)
DI-Ausgang	Symmetrischer XLR, Nennpegel -20 dBu, nach EQ und Effekten
Effektschleife	Serielles Send/Return, Pegel 0 dBu
Kopfhörerausgang	3,5 mm Klinke, 32 Ohm
Lautsprecherausgänge	2 x Speakon, Mindestlast 4 Ohm
Line-Eingang	6,35 mm Klinke, Impedanz 22 kOhm, Pegel 300 mV
Signal-Rausch-Verhältnis	>80 dB (EQ flach)
Verzerrung	<0,5 % THD
Stromversorgung	Netzteil über IEC-Anschluss, integrierte Sicherung
Wartung und Reinigung	Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes, weiches Tuch. Keine scheuernden Mittel oder Lösungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder Flüssigkeiten aussetzen. Nur mit isolierten Lautsprechern und einer Last von mindestens 4 Ohm verwenden.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Reparaturen an den Ashdown-Kundendienst oder ein autorisiertes Servicecenter. Die Sicherung ist unter dem Netzstecker zugänglich.
Allgemeine Informationen	Entwickelt und hergestellt im Vereinigten Königreich. Registrieren Sie Ihr Produkt online unter ashdownmusic.com, um Kundensupport zu erhalten.

Häufig gestellte Fragen - Rootmaster EVOII Ashdown Engineering

Wie stelle ich den Eingangspegel am Rootmaster EVOII ein?

Verwenden Sie den Eingangsregler (Input), sodass das VU-Meter bei durchschnittlichem Spiel 0 VU anzeigt, mit gelegentlichen Spitzen im roten Bereich. Passen Sie nach Änderungen des Equalizers bei Bedarf an.

Was ist der Unterschied zwischen den passiven und aktiven Eingängen?

Der passive Eingang hat eine hohe Empfindlichkeit (3,9 MOhm) für Bässe ohne eingebauten Vorverstärker. Der aktive Eingang hat eine niedrigere Empfindlichkeit (10 kOhm) für Bässe mit aktivem Vorverstärker (Batterie).

Wie verwende ich den Kompressor an diesem Verstärker?

Aktivieren Sie den Kompressor mit dem Druckknopf, stellen Sie dann den Kompressionsgrad ein. Eine kleine Menge verleiht Fülle und Sustain, eine große Menge reduziert die Dynamik. Der Ausgangspegel wird automatisch kompensiert.

Wie schließe ich ein Fußschalterpedal FS-2 an?

Schließen Sie den Fußschalter (separat erhältlich) an die FS-2-Buchse auf der Rückseite an. Er ermöglicht das Ein-/Ausschalten der Subharmonischen und des Overdrives aus der Ferne.

Kann ich den Verstärker zum Üben mit einem Kopfhörer verwenden?

Ja, schließen Sie einen Kopfhörer mit mindestens 32 Ohm an den Kopfhörerausgang (3,5 mm Klinke) auf der Rückseite an. Der Lautsprecher wird dann automatisch stummgeschaltet.

Wie schließe ich den Verstärker an ein Mischpult an?

Verwenden Sie den XLR-DI-Ausgang auf der Rückseite. Schließen Sie ihn an einen Mikrofoneingang des Mischpults an. Das Signal ist nach EQ und Effekten, mit einem Nennpegel von -20 dBu.

Welche Mindestimpedanz für Lautsprecher?

Die Mindestlastimpedanz beträgt 4 Ohm. Verwenden Sie vollständig isolierte Speakon-Kabel. Beide Ausgänge sind aktiv, setzen Sie sie nicht mit dem Gehäuse in Kontakt.

Wie verwende ich die Effektschleife?

Verbinden Sie den Send mit dem Eingang Ihres Effekts und den Return mit dem Ausgang des Effekts. Das Signal wird nur unterbrochen, wenn ein Stecker in den Return eingesteckt ist.

Was macht der Shape-Regler?

Der Shape-Regler überlagert eine feste Equalizer-Kurve, die die Bässe (+8 dB bei 50 Hz) und Höhen (+10 dB bei 10 kHz) anhebt, für einen durchsetzungsfähigeren Klang.

Wie pflege ich meinen Rootmaster EVOII Verstärker?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Feuchtigkeit und Chemikalien. Für Reparaturen wenden Sie sich an ein autorisiertes Servicecenter. Die Sicherung befindet sich unter dem Netzstecker.

BEDIENUNGSANLEITUNG Rootmaster EVOII Ashdown Engineering

Vielen Dank für den Kauf Ihres Ashdown Engineering Verstärkers und herzlich willkommen in der Familie! Wir glauben wirklich, dass Sie die richtige Wahl getroffen haben und wissen, dass dies Verstärker wird Ihnen Jahre von großem Ton und Service geben. Es ist eine Maschine obwohl und muss gepflegt werden, lesen Sie bitte durch diese Bedienungsanleitung, die Ihnen hilft, das Beste aus Ihren neuen Amp und halten Sie ihn am Laufen, solange einige unserer glücklichste und sehr berühmte Kunden.

REGISTRARSE EN LÍNEA

Bitte registrieren Sie dieses Produkt online, damit wir Ihnen über unser freundliches in-house Service Center jahrelangen Kundensupport bieten.

Hier müssen Sie Ihr Produkt registrieren:

Gewicht - 3.5Kgs - 7lbs

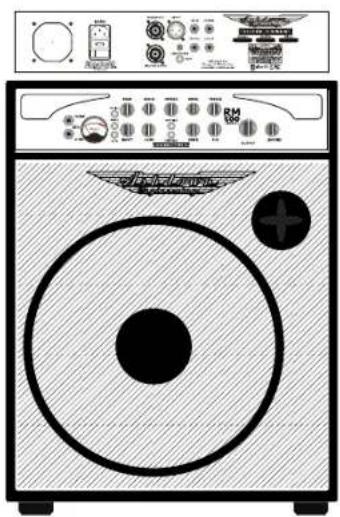

ROOTMASTER EVO II

BEDIENUNGSANLEITUNGBEDIENUNGSAN

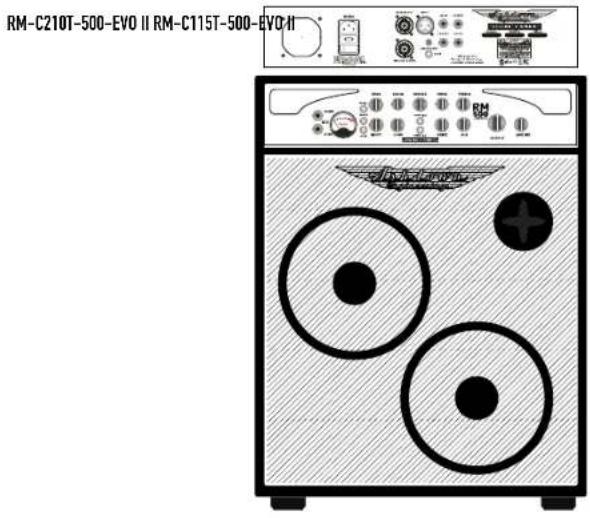

RM-300-EVO II

ROOTMASTER EVO IIROOTMASTER EVO II
BEDIENUNGSANLEITUNGBEDIENUN

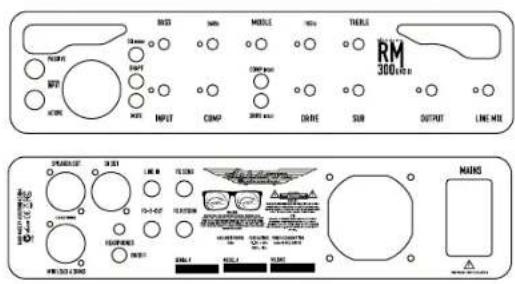

Es gibt zwei Möglichkeiten der Instrumenteneingabe, diese sind als passiv und aktiv gekennzeichnet. Der passive Eingang ist hochempfindlich und hoch impedanz. Der aktive Eingang ist viel niedriger Empfindlichkeit und Impedanz, um das Signal von aktiven Bass-Instrumenten genau zu entsprechen, d.h. diejenigen mit einem eingebauten Batterie-betriebenen Vorverstärker.

Eingangssteuerung

Die Eingangsstueuerung legt den Signalpegel durch den Vorverstärker in Verbindung mit dem Eingangspegel-vu-Meter fest. Dies wird angepasst, um einen Wert von 0vu auf dem Meter für durchschnittliche Spieldynamik mit gelegentlichen Spitzen in den roten Bereich zu geben. Bitte beachten Sie, dass die Einstellung dieser nach Änderung der E.O.-Steuerung enden muss.

Form

Mit diesem Knopf in einem festen E.Q. wird auf dem Vorverstärker überlagert, um einen Bass & hohen Schub auf den Sound zu geben. Dies gibt +8db bei 50hz und gibt +10db bei 10khz.

E.Q.

Diese Taste schaltet den Ausgleichsbereich ein- oder aus, d.h. die Bass-, Middle- und Treble-Steuerung und die beiden dazwischen platzierten Drehregler.

BEDIENUNGSANLEITUNGBEDIENUNGS

Ausgleich

Diese besteht aus Bass-, Mittel- und Höhensteuerungen mit zwei weiteren Drehreglern dazwischen. Dies kann auf verschiedene Arten verwendet werden:

Zum einen als sehr einfacher Bass-, Mittel- und Höhentonsteuerungsteil, wie er auf älteren traditionellen Verstärkern zu finden ist. Dies geschieht, indem die 340hz- und 1,6Khz-Steuerungen in ihren Mittleren positionen gelassen werden und nur die Bass-, Mittel- und Höhensteuerungverwendet werden, um den Gesamtton zu ändern.

Zweitens, wenn mehr Kontrolle erforderlich ist, dann können die 340hz und 1.6Khz Kontrollen auch verwendet werden, um die E.Q anpassen. In den Regionen zwischen den Hauptton-Kontrollen. Dies bietet einen sehr vielseitigen Ausgleichsabschnitt, es ist einfach zu verstehen und zu bedienen, bietet aber ein breites Maß an Variation. Es behält die Einfachheit eines Drei-Kontroll-Ton-Abschnitts bei, bietet aber die Flexibilität eines grafischen Equalizers.

Komprimierung

Das Hinzufügen einer kleinen Menge an Kompression gibt dem Klang ein fettes unteres Ende und ermöglicht eine größere Verstärkungslautstärke, ohne dass die Wiedergabespitzen die Ausgangsstufe der Verstärker verzerren.

Sie werden auch feststellen, dass dies Definition zu Ihrem Spiel hinzufügen wird, um Noten innerhalb eines Laufs klarer zu machen, da es die Dynamik Ihres Spiels ausgleichen wird. Eine große Menge an Kompression kann als Effekt verwendet werden, aber es wird dazu neigen, die Dynamik in Ihrem Spiel in einem solchen Ausmaß zu reduzieren, dass das Volumen der Note das gleiche sein wird, egal wie hart oder weich Sie die Saite treffen. Kompression

ROOTMASTER EVO II ROOTMASTER EVO II

fügt auch Sustain zu Noten, die sie länger machen, bevor sie wegsterben.

Die Kompressionspegelsteuerung passt den Kompressionsgrad des Basssignals an. Damit dies richtig funktioniert, muss der Eingangspegel wie oben im Eingabesteuerungsabschnitt beschrieben korrekt eingestellt werden. Wenn der Eingangspegel korrekt eingestellt ist, gibt es kaum einen Volumenunterschied zwischen Komprimierung in und Komprimierung. Dies liegt daran, dass der RM automatisch die Verringerung des Pegels kompensiert, die angezeigt wird, wenn die Komprimierung hinzugefügt wird, indem die Gesamtverstärkung erhöht wird, um das Volume auf das Vorkomprimerungsniveau wiederherzustellen, aus diesem Grund können Sie eine Zunahme von Hintergrundrauschen mit hohen Komprimierungseinstellungen bemerken. Die Komprimierung erfolgt ein-/ausschaltend mit der Drucktaste neben der Kompressionspegelsteuerung.

Overdrive

Dies ist ein Ventil/Rohr emuliert Overdrive, die variabel ist von einer leichten "Kante" oder "Wärme" bis zu einem ziemlich aggressiven Overdrive / Verzerrung Seffect. Der tatsächliche Grad des Overdrive, der auf das Bassignal angewendet wird, hängt auch von der Einstellung der Eingangsegelsteuerung ab. Je höher dies eingestellt ist, desto höher kann der Übertrieb mit der überfahrenen eigenen Drehsteuerung angewendet werden.

Overdrive kann mit dem Druckknopf oben und rechts von der Overdrive-Drehsteuerung eingeschaltet werden. Die Aufdiebede des Overdrive-Kreises wird mit dieser Drehsteuerung eingestellt. Das übergesteuerte Bassignal wird parallel zum trockenen Bassignal angewendet, um sicherzustellen, dass Sie nie das volle untere Ende Ihres Basses verlieren. Overdrive befindet sich

BEDIENUNGSANLEITUNGBEDIENUNGS

nach der Kompression und ermöglicht die Herstellung eines anhaltenden übergesteuerten Bassignals durch Hinzufügen eines Grades an Kompression zusammen mit dem Overdrive selbst.

Sub-Oberschwingungen

Dieser Abschnitt erzeugt Sub-Oberschwingungen eine Oktave unter den gespielten Noten. Der Pegel dieser Sub-Harmonien relativ zum geraden Bassound kann mit der Pegelsteuerung eingestellt werden. Dies ist sehr effektiv bei der Verdickung des Klangs und Sie werden im Gebrauch feststellen, dass nur ein kleiner Grad dieser unteren Oktave erforderlich ist, um den Klang wirklich auszufüllen und einen Charakter zu liefern, der auf andere Weise nicht möglich ist. Der Grad der Sub-Oberschwingungen hängt auch von der Einstellung der Basssteuerung ab.

Sub-Oberschwingungen werden mit der Drucktaste unten und links von der Sub-Oberschwingungspegelsteuerung ein-/ausgeschaltet.

Ausgangspegel

Die Ausgangssteuerung passt den Gesamtpegel des Verstärkers an. Passen Sie dies für Ihre bevorzugte Gesamtspiellautstärke an.

Line Mix

Der Line-Mix ist ein Ausgangssteuerelement, das den Gesamtpegel des Verstärkers im Vergleich zum Line-Eingangssignal anpasst. Passen Sie dies für Ihre bevorzugte Gesamtmischung an, wenn Sie eine Zeileneingabe wie eine Sicherungsspur verwenden.

ROOTMASTER EVO II ROOTMASTER EVO II

D.I.

Ein ausgeglichener D.I. Ist auf der Rückseite xlr Sockel zur Verfügung gestellt. Dies bietet ein Post-E.Q. Post-Effekte-Signal.

Das Ausgangssignal dieser xlr-Buchse ist auf einen Pegel und eine Impedanz eingestellt, die für den direkten Anschluss an einen symmetrischen Mikrofoneingang eines Mischpults zur Direkteninjektion in das pa-System oder zur Aufnahme geeignet ist.

Effekte senden/zurückgeben

Eine serielle Effektschleife wird auf einer Ebene von 0db bereitgestellt. Die Effekte senden und zurück senden Steckdosen für diese sind auf der Rückseite über dem d.l. Sockel.

Die Effekte Senden Socket kann auch als Line-Out-Socket verwendet werden, wenn erforderlich. Der Signalpfad durch den Vorverstärker ist nur unterbrochen, wenn ein Klinkenstecker in die Effektrücklaufbuchse eingesetzt wird. Die gesendeten Effekte befinden sich nach dem E.Q.

Line In

Dieser Eingangssockel stellt ein Line-Level-Signal bereit, das in Verbindung mit der Line-in-Level-Steuerung auf der Frontplatte zum Anschluss eines Line-Level-Instruments des Wiedergabegeräts verwendet werden kann.

FS-2 Ausgang

Der FS-2 Output ist für den Einsatz mit einem doppelten Verriegelungsfuß-Swicht, der die Sub-Harmonien und auch den Drive für einen einfachen Zugriff steuert (Fußschalter separat erhältlich).

BEDIENUNGSANLEITUNGBEDIENUNGS

Kopfhörerausgang

Es gibt einen 32 Ohm Kopfhörerausgang auf der Rückseite für den Einsatz in der stillen Praxis.

Lautsprecherausgänge

Es gibt zwei Speakon-Out-Buchsen auf der Rückseite des Verstärkers für den Einsatz mit entsprechenden Schränken. Min Last von 4 Ohm. Alle verwendeten Lautsprecheranschlüsse müssen vom Speakon-Typ sein und vollständig isoliert sein. Diese Verstärker arbeiten im vollbesetzten Bridge-Modus, was bedeutet, dass beide Klemmen zu ALLEN Zeiten live sind und nicht mit dem Verstärkergehäuse in Kontakt kommen oder mit etwas anderem als einem Stand-alone-Lautsprecherschrank verbunden sein dürfen!

HÄNDE

Zur Verwendung mit dem mitgelieferten IEC-Netzstecker. Netzsicherung befindet sich unter der Steckdose, überprüfen Sie bitte rückseite des Modells für bestimmte Sicherungswerte.

Es wurde alles getan, um diese zuverlässigen, minimalen Service, hohe Qualität, langlebige leistungsstarke Bassverstärker zu machen.

Wir wissen, dass Sie den Aufwand, der in das Design und die Herstellung dieses Geräts gesteckt wurde, zu schätzen wissen und Sie werden in Ihrer Wahl des Bassverstärkers durch lange Lebensdauer und Zuverlässigkeit belohnt.

ROOTMASTER EVO II

BEDIENUNGSANLEITUNG

ROOTMASTER EVO II

BEDIENUNGSANLEITUNG

Eingänge

Hohe Eingangsimpedanz - 3,9 Mio. Ohm

Eingangsbereich 150mv bis20v p - p

Niedrige Eingangsimpedanz - 10k Ohm

Eingangsbereich 300mv bis40v p - p

Effekte Return Impedanz - 22k Ohm

Eingangspegel Odbu nominal

Line Input Impedanz - 22k Ohm Eingangsbereich 300mV

Notizen:

Ausgänge

Effekte Senden Impedanz - 22k Ohm Level Odbu nominal

D.I.Output 420 Ohm symmetrischer

VorgrundliftLevel -20dbu nominell

Lautsprecherausgänge Minimale Impedanz - 4 Ohm

Frequenzgang -3db bei 22hz und 25khz

Kopfhörerausgang 3,5 mm Klinke Ausgang bei 32Ohm

Ausgleich

Bass +/- 15db bei 100hz

Lo Mid +/- 15db bei 340hz

Mitte +/- 15db bei 660hz

Hallo Mid +/- 15db bei 1.6Khz

Treble +/- 15db bei 7khz Regal

Form + 8db bei 50hz + 10db bei 10khz

Signal to Noise Besser als 80db (E.Q. Flat)

Verzerrung Weniger als 0,5% Thd

Ausgangsleistung RM-800-EVO II - 802Watt in 4 Ohm

RM-500-EVO II - 507 Watt in 4 Ohm

RM-300-EVO II - 304 Watt in 4 Ohm
