Caractéristiques techniques	Commutateur à 1 voie, compatible avec les systèmes de contrôle de lumière.
Utilisation	Conçu pour le contrôle d'éclairage dans les installations domestiques et professionnelles.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et nettoyer la surface avec un chiffon doux.
Sécurité	Respecte les normes de sécurité électrique en vigueur, installation recommandée par un professionnel.
Informations générales	Produit de la marque Vimar, connu pour sa fiabilité et sa durabilité dans le secteur électrique.

FOIRE AUX QUESTIONS - 19221.L Vimar

Comment installer le commutateur Vimar 19221.L ?

Pour installer le commutateur Vimar 19221.L, coupez d'abord l'alimentation électrique. Dévissez le couvercle et connectez les fils selon le schéma fourni dans le manuel. Remettez le couvercle et rétablissez l'alimentation.

Le commutateur ne fonctionne pas, que faire ?

Vérifiez d'abord si l'alimentation est rétablie. Assurez-vous que les fils sont correctement connectés. Si le problème persiste, testez le commutateur avec un multimètre ou contactez un professionnel.

Puis-je utiliser le Vimar 19221.L pour des lampes LED ?

Oui, le Vimar 19221.L est compatible avec les lampes LED, mais assurez-vous que la puissance totale ne dépasse pas la capacité maximale du commutateur.

Comment nettoyer le commutateur sans l'endommager ?

Utilisez un chiffon doux légèrement humide pour nettoyer le commutateur. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Y a-t-il une garantie sur le Vimar 19221.L ?

Oui, le Vimar 19221.L est généralement couvert par une garantie de deux ans contre les défauts de fabrication. Vérifiez les conditions spécifiques auprès de votre revendeur.

Comment remplacer un commutateur Vimar 19221.L défectueux ?

Coupez l'alimentation, retirez le commutateur défectueux en dévissant le couvercle et en déconnectant les fils. Installez le nouveau commutateur en suivant les étapes d'installation fournies.

Le commutateur peut-il être utilisé à l'extérieur ?

Le Vimar 19221.L est conçu pour un usage intérieur. Pour une utilisation extérieure, un modèle spécifiquement conçu pour l'extérieur est recommandé.

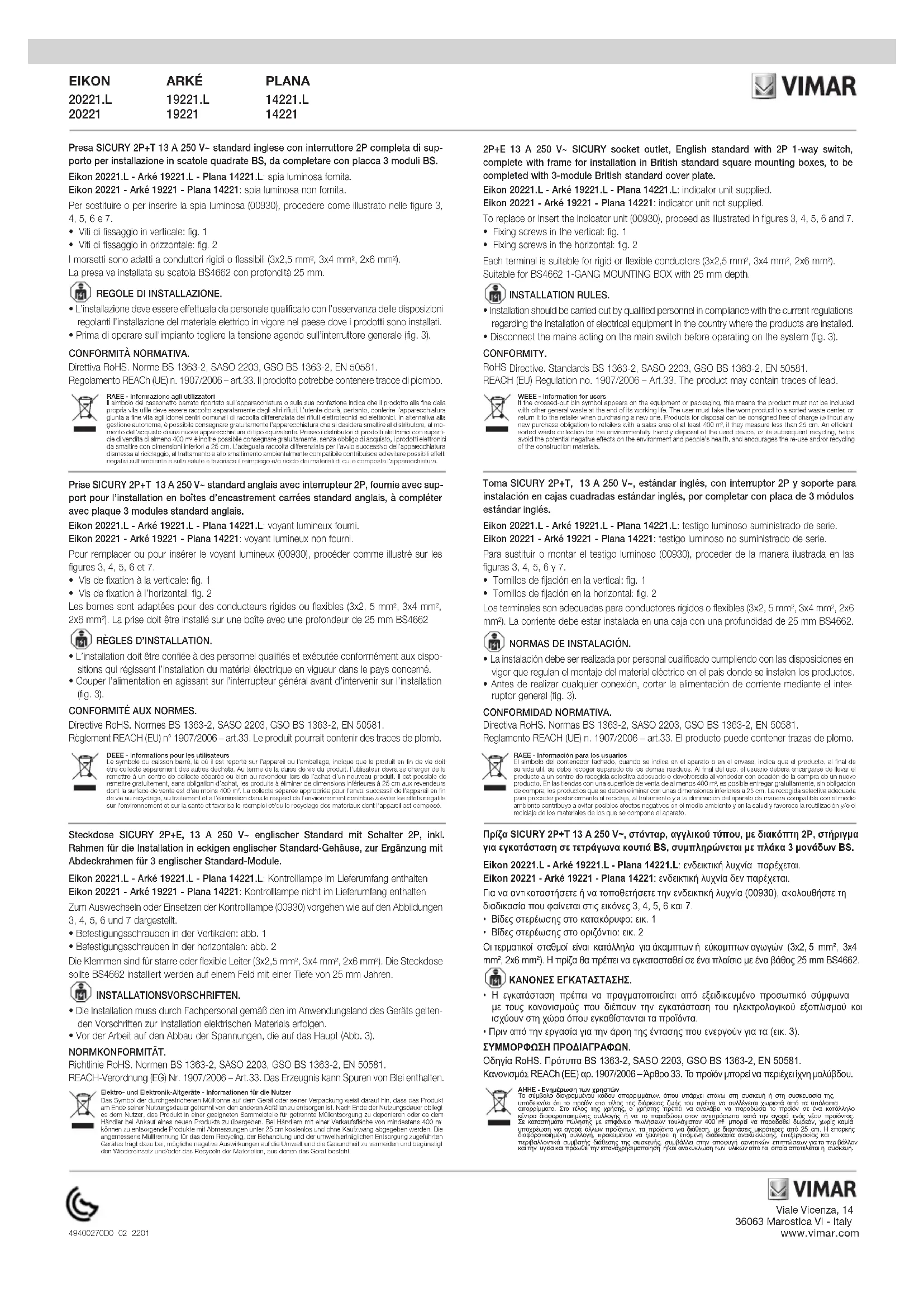

MODE D'EMPLOI 19221.L Vimar

• Disconnect the mains acting on the main switch before operating on the system (fig. 3). CONFORMITY. RoHS Directive. Standards BS 1363-2, SASO 2203, GSO BS 1363-2, EN 50581. REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead. Prise SICURY 2P+T 13 A 250 V~ standard anglais avec interrupteur 2P, fournie avec sup- port pour l’installation en boîtes d’encastrement carrées standard anglais, à compléter avec plaque 3 modules standard anglais. Eikon 20221.L - Arké 19221.L - Plana 14221.L: voyant lumineux fourni. Eikon 20221 - Arké 19221 - Plana 14221: voyant lumineux non fourni. Pour remplacer ou pour insérer le voyant lumineux (00930), procéder comme illustré sur les figures 3, 4, 5, 6 et 7.

• Vis de fixation à la verticale: fig. 1

• Vis de fixation à l’horizontal: fig. 2 Les bornes sont adaptées pour des conducteurs rigides ou flexibles (3x2, 5 mm², 3x4 mm², 2x6 mm²). La prise doit être installé sur une boîte avec une profondeur de 25 mm BS4662 RÈGLES D’INSTALLATION.

• L’installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispo

sitions qui régissent l’installation du matériel électrique en vigueur dans le pays concerné.

, if they measure less than 25 cm. An efficient sorted waste collection for the environmentally friendly disposal of the used device, or its subsequent recycling, helps avoid the potential negative effects on the environment and people’s health, and encourages the re-use and/or recycling of the construction materials. DEEE - Informations pour les utilisateurs Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m
