Intitulé	Description
Type de produit	Commutateur
Nombre de positions	2
Tension nominale	230 V
Courant nominal	10 A
Matériau	Plastique
Dimensions	Standard
Installation	Encastré
Utilisation	Pour contrôler l'éclairage
Maintenance	Nettoyage avec un chiffon humide, éviter les produits abrasifs
Sécurité	Respecter les normes électriques en vigueur
Garantie	2 ans

FOIRE AUX QUESTIONS - 30563.B Vimar

Comment installer le commutateur Vimar 30563.B ?

Pour installer le commutateur Vimar 30563.B, assurez-vous de couper l'alimentation électrique. Connectez les fils selon les instructions dans le manuel d'installation fourni. Fixez le commutateur au boîtier mural et remettez l'alimentation sous tension.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation électrique est bien active. Assurez-vous également que les connexions des fils sont correctement effectuées. Si le problème persiste, il est conseillé de consulter un électricien.

Le commutateur est-il compatible avec d'autres marques ?

Le commutateur Vimar 30563.B est conçu pour fonctionner avec des systèmes Vimar. Pour une compatibilité optimale, il est recommandé d'utiliser des équipements de la même marque.

Comment nettoyer le commutateur ?

Pour nettoyer le commutateur, utilisez un chiffon doux légèrement humide. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Le commutateur est-il garanti ?

Oui, le commutateur Vimar 30563.B est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

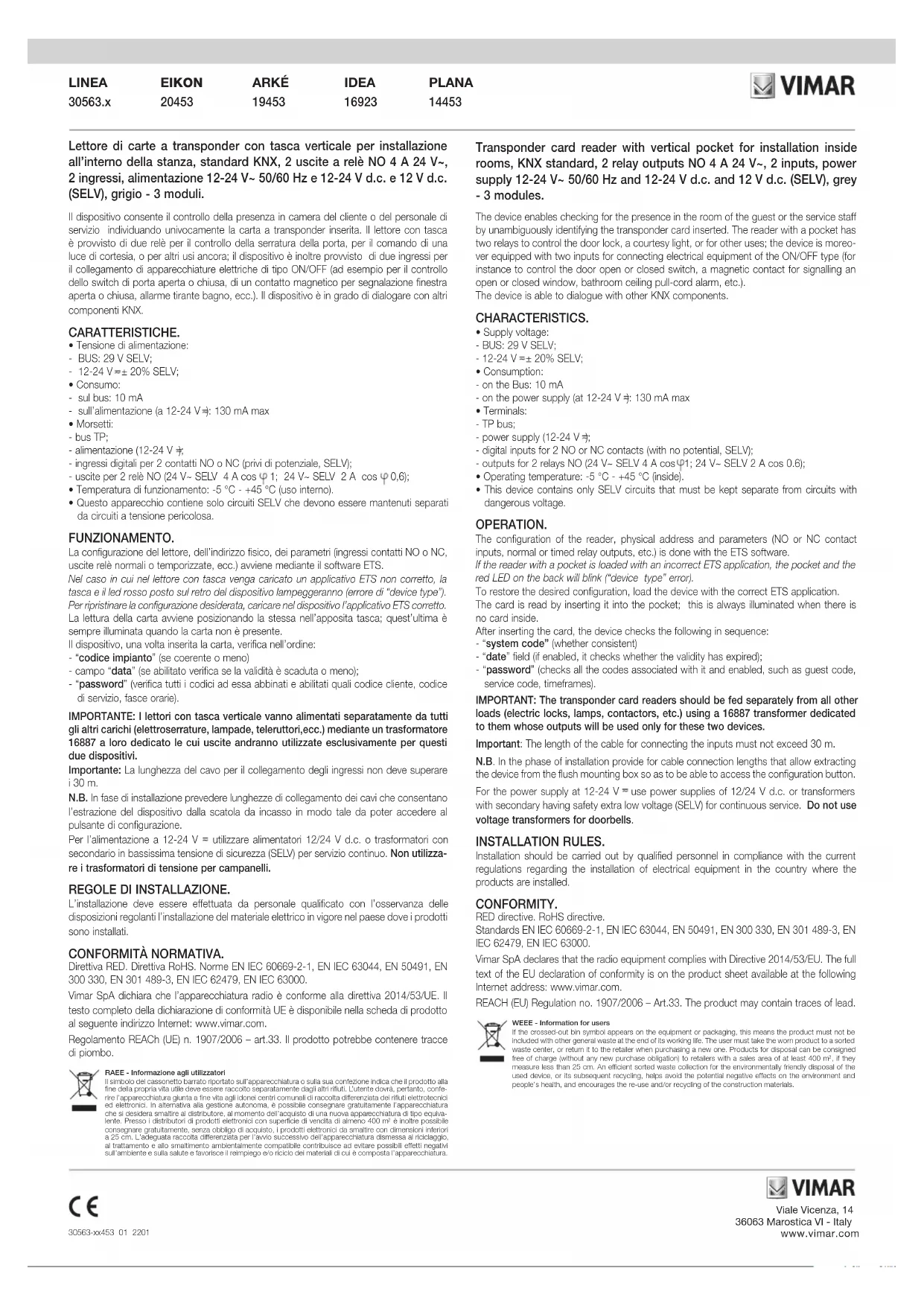

MODE D'EMPLOI 30563.B Vimar

Lecteur de carte transponder avec poche verticale pour l’installation dedans d’une pièce, standard KNX, 2 sorties à relais NO 4 A 24 V~, 2 entrées, alimentation 12-24 V~ 50/60 Hz et 12-24 V c.c. et 12 V c.c. (SELV) - 3 modules. Ce dispositif permet de contrôler la présence du client ou du personnel de service dans la chambre en identifiant de manière univoque la carte à transpondeur qui a été introduite. Le lecteur avec poche est équipé de deux relais pour le contrôle de la gâche de la porte, pour la commande d’une lumière de courtoisie et pour d’autres usages divers; de plus, le dispositif est équipé de deux entrées pour le raccordement d’appareils électriques de type ON/ OFF (par exemple pour le contrôle du switch de porte ouverte ou fermée, d’un contact magnétique pour la signalisation de fenêtre ouverte ou fermée, alarme cordelette salle de bain, etc.). Le dispositif est à même de dialoguer avec d’autres composants KNX. CARACTÉRISTIQUES.

• Tension d’alimentation : - BUS : 29 V SELV ; - 12-24 V ± 20% SELV ;

• Consommation : - sur le bus : 10 mA - sur l’alimentation (à 12-24 V ) : 130 mA max

• Bornes : - bus TP ; - alimentation (12-24 V ) ; - entrées numériques pour 2 contacts NO ou NF (sans potentiel, SELV) ; - sorties pour 2 relais NO (24 V~ SELV 4 A cos 1 ; 24 V~ SELV 2 A cos 0,6) ;

• Température de fonctionnement : -5 °C - +45 °C (usage intérieur).

• Cet appareil contient uniquement des circuits SELV qui doivent être maintenus séparés des circuits à tension dangereuse. FONCTIONNEMENT. La configuration du lecteur, de l’adresse physique, des paramètres (entrées contacts NO ou NF, sorties relais normales ou temporisées etc.) s’effectue via le logiciel ETS. Si un logiciel ETS incorrect est chargé dans le lecteur avec poche, la poche et la led rouge située au dos du dispositif se mettront à clignoter (erreur de “device type”). Pour rétablir la configuration désirée, charger dans le dispositif le logiciel ETS correct. La lecture de la carte a lieu en la positionnant dans la poche prévue à cet effet ; cette dernière est toujours illuminée lorsque la carte n’est pas présente. Une fois la carte introduite, le dispositif vérifie dans l’ordre : - “code installation” (si cohérent ou pas) - champ “date” (si activé, il en vérifie la validité) ; - “mot de passe” (il vérifie tous les codes y étant associés et validés comme code client, code de service, tranches horaires). IMPORTANT: Les lecteurs de cartes transponder doivent être nourris séparément de toutes les autres charges (serrures électriques, lampes, contacteurs, etc) en uti- lisant un transformateur 16887 qui leur est dédié dont les sorties ne seront utilisés que pour ces deux appareils. Important: la longueur du câble pour le raccordement des entrées ne doit pas être supérieure à 30 m. N.B. En phase d’installation, prévoir des longueurs de raccordement des câbles qui permettent d’extraire le dispositif du boîtier à encastrer, de manière à pouvoir accéder au bouton de configuration. Pour l’alimentation à 12-24 V , utiliser des alimentateurs 12/24 V c.c. ou des transforma- teurs avec secondaire en très basse tension de sécurité (SELV) pour service continu. Ne pas utiliser les transformateurs de tension pour les sonnettes. RÈGLES D’INSTALLATION. L’installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l’installation du matériel électrique en vigueur dans le pays concerné. CONFORMITÉ AUX NORMES. Directive RED. Directive RoHS. Normes EN IEC 60669-2-1, EN IEC 63044, EN 50491, EN 300 330, EN 301 489-3, EN IEC 62479, EN IEC 63000. Vimar S.p.A. déclare que l’équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l’adresse Internet suivante: www.vimar.com. Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb. Lector de tarjetas transponder de bolsillo vertical para instalación dentro de la habitación, estándar KNX, 2 salidas de relé NO 4 A 24 V~, 2 entradas, alimentación de 12-24 V~ 50/60 Hz, 12-24 V c.c. 12 V c.c. (SELV) - 3 módulos. El dispositivo permite controlar la presencia del cliente o del personal de servicio en la habitación, identificando unívocamente la tarjeta transponder empleada. El lector con bol- sillo posee dos relés para controlar la cerradura de la puerta, el mando de una luz de cor- tesía u otras funciones; el dispositivo también posee dos entradas para conectar aparatos eléctricos de tipo ON/OFF (por ejemplo, para controlar un interruptor de puerta abierta o cerrada, un contacto magnético para señalar si una ventana está abierta o cerrada, el tira- dor de alarma del baño, etc.). El dispositivo puede dialogar con otros componentes KNX. CARACTERÍSTICAS.

• Allumée: la carte n’est pas insérée.

• Éteinte: la carte est insérée.

• Clignotement lent ou toujours éteinte: la carte n’est pas reconnue et par conséquent, les fonctions ne sont pas activées.

• Clignotement rapide: Synchroniser l’horloge interne du dispositif.

• BOUTON configuration: touche pour la commutation entre mode normal, mode programmation et relevé de l’adresse physique.

• LED éteinte: signalisation “fonctionnement normal“.

• LED rouge: signalisation “mode adressage” (la led s’éteint automatiquement après la programmation de l’adresse physique). ΦΩΤΙΣΜΈΝΗ ΥΠΟΔΟΧΉ
