Caractéristiques techniques	Commutateur Vimar 30196.C, 10A, 250V, finition en plastique, montage en saillie.
Utilisation	Conçu pour contrôler l'éclairage et d'autres appareils électriques dans les installations domestiques.
Maintenance et réparation	Vérifier régulièrement les connexions électriques, nettoyer la surface avec un chiffon doux. En cas de dysfonctionnement, consulter un électricien qualifié.
Sécurité	Respecter les normes électriques en vigueur, ne pas dépasser la capacité de charge, couper l'alimentation avant toute intervention.
Informations générales	Compatible avec d'autres produits de la gamme Vimar, disponible en plusieurs couleurs et finitions.

FOIRE AUX QUESTIONS - 30196.C Vimar

Comment installer le commutateur Vimar 30196.C ?

Pour installer le commutateur Vimar 30196.C, assurez-vous d'abord de couper l'alimentation électrique. Ensuite, retirez le couvercle et connectez les fils selon le schéma fourni dans le manuel. Fixez le commutateur dans le boîtier et remettez le couvercle en place.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation est bien rétablie. Assurez-vous également que les connexions des fils sont correctement effectuées. Si le problème persiste, remplacez le commutateur, car il pourrait être défectueux.

Le commutateur Vimar 30196.C est-il compatible avec les ampoules LED ?

Oui, le commutateur Vimar 30196.C est compatible avec les ampoules LED, mais il est recommandé de vérifier que les ampoules utilisées sont bien adaptées pour un usage avec des commutateurs standards.

Comment nettoyer le commutateur sans l'endommager ?

Pour nettoyer le commutateur, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs et l'eau pour ne pas endommager le mécanisme interne.

Est-il possible de remplacer le commutateur par un modèle différent ?

Oui, il est possible de remplacer le commutateur par un autre modèle, mais assurez-vous que les dimensions et les spécifications électriques sont compatibles avec votre installation existante.

Y a-t-il une garantie pour le commutateur Vimar 30196.C ?

Oui, le commutateur Vimar 30196.C est généralement couvert par une garantie de deux ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Comment dépanner un problème de luminosité avec le commutateur ?

Si vous rencontrez un problème de luminosité, vérifiez d'abord la puissance des ampoules utilisées et assurez-vous qu'elles ne dépassent pas la capacité maximale du commutateur. Si le problème persiste, consultez un électricien.

MODE D'EMPLOI 30196.C Vimar

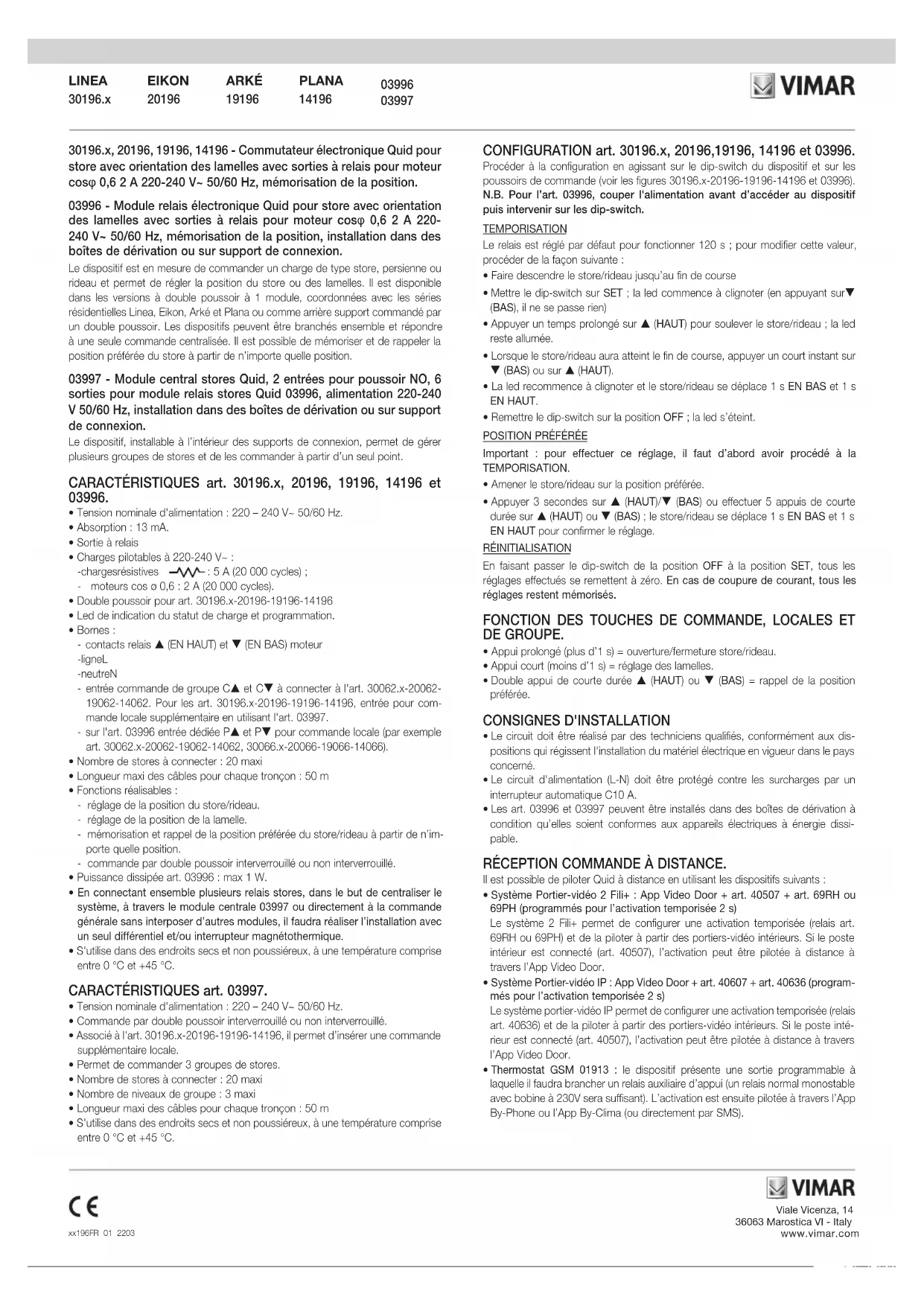

LINEA 30196.x 30196.x, 20196, 19196, 14196 - Commutateur électronique Quid pour store avec orientation des lamelles avec sorties à relais pour moteur cosφ 0,6 2 A 220-240 V~ 50/60 Hz, mémorisation de la position. 03996 - Module relais électronique Quid pour store avec orientation des lamelles avec sorties à relais pour moteur cosφ 0,6 2 A 220- 240 V~ 50/60 Hz, mémorisation de la position, installation dans des boîtes de dérivation ou sur support de connexion. Le dispositif est en mesure de commander un charge de type store, persienne ou rideau et permet de régler la position du store ou des lamelles. Il est disponible dans les versions à double poussoir à 1 module, coordonnées avec les séries résidentielles Linea, Eikon, Arké et Plana ou comme arrière support commandé par un double poussoir. Les dispositifs peuvent être branchés ensemble et répondre à une seule commande centralisée. Il est possible de mémoriser et de rappeler la position préférée du store à partir de n’importe quelle position. 03997 - Module central stores Quid, 2 entrées pour poussoir NO, 6 sorties pour module relais stores Quid 03996, alimentation 220-240 V 50/60 Hz, installation dans des boîtes de dérivation ou sur support de connexion. Le dispositif, installable à l’intérieur des supports de connexion, permet de gérer plusieurs groupes de stores et de les commander à partir d’un seul point. CARACTÉRISTIQUES art. 30196.x, 20196, 19196, 14196 et

• Charges pilotables à 220-240 V~ : - charges résistives

: 5 A (20 000 cycles) ; - moteurs cos ø 0,6 : 2 A (20000 cycles).

• Double poussoir pour art. 30196.x-20196-19196-14196

• Led de indication du statut de charge et programmation.

• Bornes : - contacts relais (EN HAUT) et (EN BAS) moteur - ligne L - neutre N - entrée commande de groupe C et C à connecter à l'art. 30062.x-20062- 19062-14062. Pour les art. 30196.x-20196-19196-14196, entrée pour com- mande locale supplémentaire en utilisant l'art. 03997. - sur l'art. 03996 entrée dédiée P et P pour commande locale (par exemple art. 30062.x-20062-19062-14062, 30066.x-20066-19066-14066).

• Nombre de stores à connecter : 20 maxi

• Longueur maxi des câbles pour chaque tronçon : 50 m

• Fonctions réalisables : - réglage de la position du store/rideau. - réglage de la position de la lamelle. - mémorisation et rappel de la position préférée du store/rideau à partir de n’im- porte quelle position. - commande par double poussoir interverrouillé ou non interverrouillé.

• Puissance dissipée art. 03996 : max 1 W.

• En connectant ensemble plusieurs relais stores, dans le but de centraliser le système, à travers le module centrale 03997 ou directement à la commande générale sans interposer d’autres modules, il faudra réaliser l’installation avec un seul différentiel et/ou interrupteur magnétothermique.

• S'utilise dans des endroits secs et non poussiéreux, à une température comprise entre 0 °C et +45 °C. CARACTÉRISTIQUES art. 03997.

• Tension nominale d'alimentation : 220 – 240 V~ 50/60 Hz.

• Commande par double poussoir interverrouillé ou non interverrouillé.

• Associé à l'art. 30196.x-20196-19196-14196, il permet d’insérer une commande supplémentaire locale.

• Permet de commander 3 groupes de stores.

• Nombre de stores à connecter : 20 maxi

• Nombre de niveaux de groupe : 3 maxi

• Longueur maxi des câbles pour chaque tronçon : 50 m

• S'utilise dans des endroits secs et non poussiéreux, à une température comprise entre 0 °C et +45 °C. CONFIGURATION art. 30196.x, 20196,19196, 14196 et 03996. Procéder à la configuration en agissant sur le dip-switch du dispositif et sur les poussoirs de commande (voir les figures 30196.x-20196-19196-14196 et 03996). N.B. Pour l’art. 03996, couper l'alimentation avant d’accéder au dispositif puis intervenir sur les dip-switch. TEMPORISATION Le relais est réglé par défaut pour fonctionner 120 s ; pour modifier cette valeur, procéder de la façon suivante :

• Faire descendre le store/rideau jusqu’au fin de course

• Mettre le dip-switch sur SET ; la led commence à clignoter (en appuyant sur (BAS), il ne se passe rien)

• Appuyer un temps prolongé sur (HAUT) pour soulever le store/rideau ; la led reste allumée.

• Lorsque le store/rideau aura atteint le fin de course, appuyer un court instant sur (BAS) ou sur (HAUT).

• La led recommence à clignoter et le store/rideau se déplace 1 s EN BAS et 1 s EN HAUT.

• Remettre le dip-switch sur la position OFF ; la led s’éteint.

Important : pour effectuer ce réglage, il faut d’abord avoir procédé à la TEMPORISATION.

• Amener le store/rideau sur la position préférée.

• Appuyer 3 secondes sur (HAUT)/ (BAS) ou effectuer 5 appuis de courte durée sur (HAUT) ou (BAS) ; le store/rideau se déplace 1 s EN BAS et 1 s EN HAUT pour confirmer le réglage. RÉINITIALISATION En faisant passer le dip-switch de la position OFF à la position SET, tous les réglages effectués se remettent à zéro. En cas de coupure de courant, tous les réglages restent mémorisés. FONCTION DES TOUCHES DE COMMANDE, LOCALES ET DE GROUPE.

• Appui prolongé (plus d’1 s) = ouverture/fermeture store/rideau.

• Appui court (moins d’1 s) = réglage des lamelles.

• Double appui de courte durée (HAUT) ou (BAS) = rappel de la position préférée. CONSIGNES D'INSTALLATION

• Le circuit doit être réalisé par des techniciens qualifiés, conformément aux dis- positions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

• Le circuit d'alimentation (L-N) doit être protégé contre les surcharges par un interrupteur automatique C10 A.

• Les art. 03996 et 03997 peuvent être installés dans des boîtes de dérivation à condition qu’elles soient conformes aux appareils électriques à énergie dissi- pable. RÉCEPTION COMMANDE À DISTANCE. Il est possible de piloter Quid à distance en utilisant les dispositifs suivants :

• Système Portier-vidéo 2 Fili+ : App Video Door + art. 40507 + art. 69RH ou 69PH (programmés pour l’activation temporisée 2 s) Le système 2 Fili+ permet de configurer une activation temporisée (relais art. 69RH ou 69PH) et de la piloter à partir des portiers-vidéo intérieurs. Si le poste intérieur est connecté (art. 40507), l’activation peut être pilotée à distance à travers l’App Video Door.

• Système Portier-vidéo IP : App Video Door + art. 40607 + art. 40636 (program- més pour l’activation temporisée 2 s) Le système portier-vidéo IP permet de configurer une activation temporisée (relais art. 40636) et de la piloter à partir des portiers-vidéo intérieurs. Si le poste inté- rieur est connecté (art. 40507), l’activation peut être pilotée à distance à travers l’App Video Door.

• Thermostat GSM 01913 : le dispositif présente une sortie programmable à laquelle il faudra brancher un relais auxiliaire d’appui (un relais normal monostable avec bobine à 230V sera suffisant). L’activation est ensuite pilotée à travers l’App By-Phone ou l’App By-Clima (ou directement par SMS).Viale Vicenza, 14 36063 Marostica VI - Italy www.vimar.com xx196FR 01 2203

1 = Entrée de groupe 1 EN BAS 2 = Entrée de groupe 2 EN BAS 1 = Entrée de groupe 1 EN HAUT 2 = Entrée de groupe 2 EN HAUT C = Entrée commande EN BAS 3 = Entrée de groupe 3 EN BAS C = Entrée commande EN HAUT 3 = Entrée de groupe 3 EN HAUT

= Entrée commande EN BAS = Entrée commande EN HAUT = Entrée commande de groupe EN BAS = Entrée commande de groupe EN HAUT Dip-switch Led OFF 6 mm 220-240V~ 50/60Hz2A μ

P P C CL N SET CONFORMITÉ AUX NORMES. Directive BT. Directive CEM. Norme EN 60669-2-1. Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb. DEEE - Informations destinées aux utilisateursLe pictogramme de la poubelle barrée apposé sur l'appareil ou sur l'emballage indique que le produit doit être séparé des autres déchets à la fin de son cycle de vie. L'utilisateur devra confier l'appareil à un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Outre la gestion autonome, le déten- teur pourra également confier gratuitement l'appareil qu'il veut mettre au rebut à un distributeur au moment de l'achat d'un nouvel appareil aux caractéristiques équivalentes. Les distributeurs de matériel électronique disposant d'une surface de vente supérieure à 400 m retirent les produits électroniques arrivés à la fin de leur cycle de vie à titre gratuit, sans obligation d'achat, à condition que les dimensions de l'appareil ne dé- passent pas 25 cm. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent. 30196.x • 20196 • 19196 • 14196 C C N L

= Entrée commande de groupe et locale EN BAS

= Entrée commande de groupe et locale EN HAUT N.B. Représentation graphique série Linea. Position des bornes, câblages et fonctions identiques pour Eikon, Arké et Plana.Viale Vicenza, 14 36063 Marostica VI - Italy www.vimar.com xx196FR 01 2203 30196.x30062.x30062.x

6 mm 30062.x 2L2 1L1 2L2 1L1 2L2 1L1 2L2 1L1 2L2 1L1 2L2 1L1 30062.x 2L2 1L1 2L2 1L1 30062.x 2L2 1L1 BRANCHEMENTS MULTIZONE 30196.x-20196-19196-14196 et 03997 Maison de 2 étages comptant 3 zones par étage, commande de groupe pour chaque zone, commande de groupe par étage et commande de groupe de toute la maison. Limites d’installation

• longueur maxi des câbles pour chaque tronçon, 50 m

ZONE CHAMBRES (NIVEAU 1) 50 m 50 m 50 m 50 m 50 m 50 m au total jusqu’au 03997 50 m au total jusqu’au 03997

COMMANDE DE GROUPE REZ

DE CHAUSSÉE (NIVEAU 2) 50 m 50 m 50 m 50 m au total jusqu’au 03997 50 m au total jusqu’au 03997
