Caractéristique	Détails
Type de produit	Commutateur
Nombre de positions	2
Tension nominale	230 V
Courant nominal	10 A
Dimensions	80 x 80 mm
Matériau	Plastique
Couleur	Blanc
Installation	Encastré
Utilisation	Contrôle de l'éclairage dans les espaces résidentiels et commerciaux
Maintenance	Nettoyage régulier avec un chiffon doux, éviter les produits abrasifs
Sécurité	Respecter les normes électriques en vigueur lors de l'installation
Garantie	2 ans

FOIRE AUX QUESTIONS - 30403.B Vimar

Comment installer le commutateur Vimar 30403.B ?

Pour installer le commutateur, coupez l'alimentation électrique, retirez l'ancien commutateur, connectez les fils selon le schéma fourni dans le manuel, puis fixez le commutateur au mur et restaurez l'alimentation.

Le commutateur ne fonctionne pas après l'installation, que faire ?

Vérifiez d'abord si l'alimentation électrique est rétablie. Ensuite, assurez-vous que les connexions sont bien serrées et que les fils sont correctement branchés selon le schéma de câblage.

Puis-je utiliser le Vimar 30403.B avec un variateur ?

Non, le Vimar 30403.B est un commutateur standard et ne doit pas être utilisé avec un variateur. Utilisez un modèle compatible avec les variateurs pour cette fonction.

Quelle est la capacité de charge maximale du commutateur Vimar 30403.B ?

Le commutateur Vimar 30403.B peut supporter une charge maximale de 16 A, ce qui est compatible avec la plupart des appareils électriques standard.

Comment nettoyer le commutateur sans l'endommager ?

Utilisez un chiffon doux et sec pour nettoyer le commutateur. Évitez les produits chimiques agressifs et l'eau, qui pourraient endommager le plastique.

Le commutateur est-il compatible avec des systèmes domotiques ?

Le Vimar 30403.B est un commutateur traditionnel et n'est pas conçu pour être intégré dans des systèmes domotiques. Pour une compatibilité, recherchez des modèles spécifiques aux systèmes domotiques.

Où puis-je trouver le manuel d'utilisation du Vimar 30403.B ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site web de Vimar dans la section 'Support' ou 'Documentation'.

Que faire si le commutateur est endommagé ?

Si le commutateur est endommagé, ne l'utilisez pas et remplacez-le par un nouveau modèle. Contactez le service client de Vimar pour obtenir des conseils sur le remplacement.

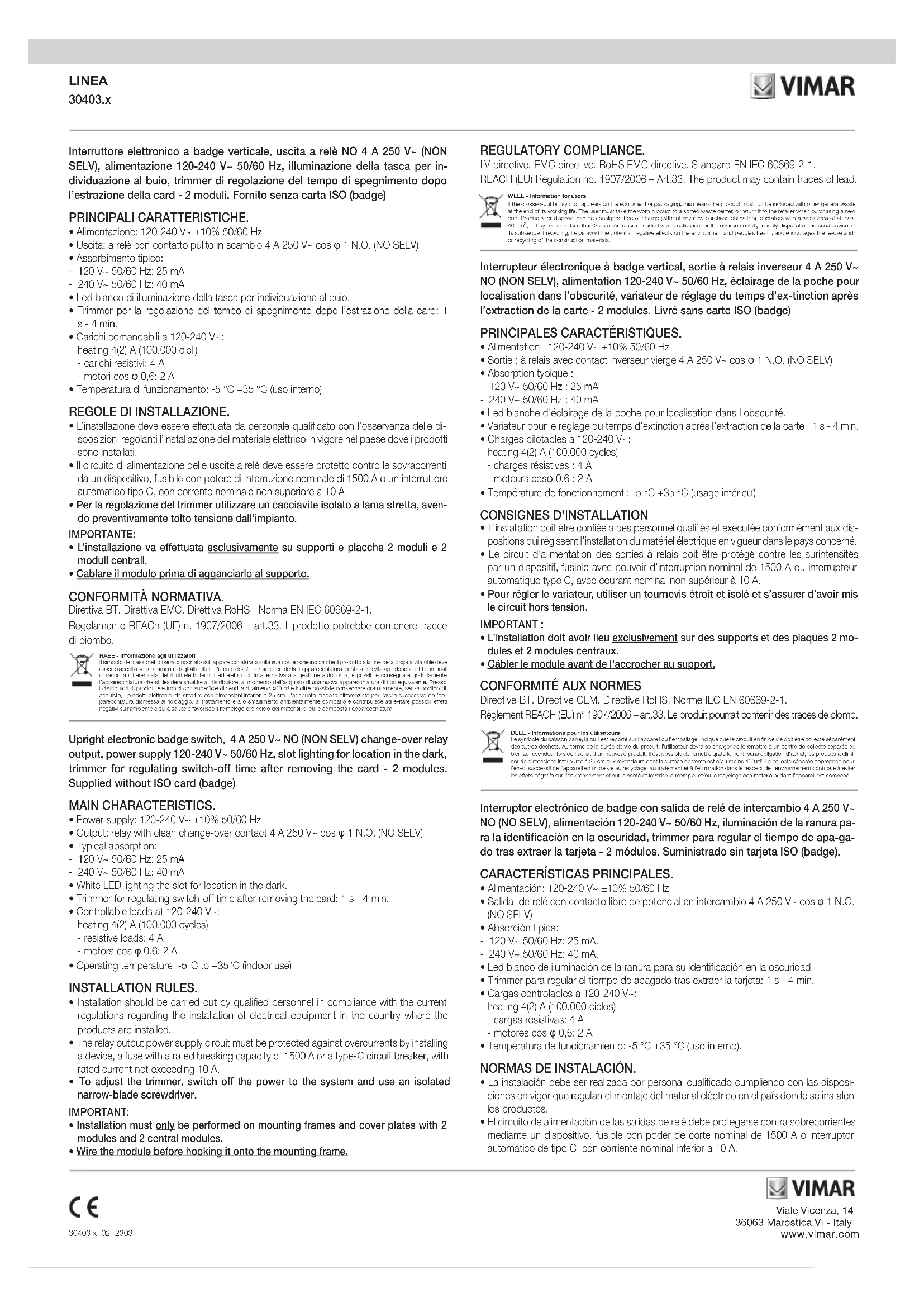

MODE D'EMPLOI 30403.B Vimar

• Wire the module before hooking it onto the mounting frame. Interrupteur électronique à badge vertical, sortie à relais inverseur 4 A 250 V~ NO (NON SELV), alimentation 120-240 V~ 50/60 Hz, éclairage de la poche pour localisation dans l’obscurité, variateur de réglage du temps d’ex-tinction après l’extraction de la carte - 2 modules. Livré sans carte ISO (badge) PRINCIPALES CARACTÉRISTIQUES.

• Alimentation : 120-240 V~ ±10% 50/60 Hz

• Sortie : à relais avec contact inverseur vierge 4 A 250 V~ cos φ 1 N.O. (NO SELV)

• Absorption typique : - 120 V~ 50/60 Hz : 25 mA - 240 V~ 50/60 Hz : 40 mA

• Led blanche d'éclairage de la poche pour localisation dans l'obscurité.

• Variateur pour le réglage du temps d'extinction après l’extraction de la carte : 1 s - 4 min.

• Charges pilotables à 120-240 V~: heating 4(2) A (100.000 cycles) - charges résistives : 4 A - moteurs cosφ 0,6 : 2 A

• Température de fonctionnement : -5 °C +35 °C (usage intérieu

• L’installation doit être confiée à des personnel qualifiés et exécutée conformément aux dis- positions qui régissent l’installation du matériel électrique en vigueur dans le pays concerné.

• Le circuit d'alimentation des sorties à relais doit être protégé contre les surintensités par un dispositif, fusible avec pouvoir d'interruption nominal de 1500 A ou interrupteur automatique type C, avec courant nominal non supérieur à 10 A.

• Pour régler le variateur, utiliser un tournevis étroit et isolé et s’assurer d’avoir mis le circuit hors tension. IMPORTANT :

• L’installation doit avoir lieu exclusivement sur des supports et des plaques 2 mo- dules et 2 modules centraux.

• Câbler le module avant de l'accrocher au support.

, if they measure less than 25 cm. An efficient sorted waste collection for the environmentally friendly disposal of the used device, or its subsequent recycling, helps avoid the potential negative effects on the environment and people’s health, and encourages the re-use and/ or recycling of the construction materials.DEEE - Informations pour les utilisateurs Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à élimi- ner de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m . La collecte séparée appropriée pour l’envoi successif de l’appareil en fin de vie au recyclage, au traitement et à l’élimination dans le respect de l’environnement contribue à éviter les effets négatifs sur l’environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l’appareil est composé. Interruptor electrónico de badge con salida de relé de intercambio 4 A 250 V~ NO (NO SELV), alimentación 120-240 V~ 50/60 Hz, iluminación de la ranura pa- ra la identificación en la oscuridad, trimmer para regular el tiempo de apa-ga- do tras extraer la tarjeta - 2 módulos. Suministrado sin tarjeta ISO (badge). CARACTERÍSTICAS PRINCIPALES.

60/50 ±10% ~ 240-120 : • ( ) . cos 1 ~ 250 4 : •

. 4 - 1 : • :~ 240-120 •

100.000 heating 4(2) A

4 : - cos 0,6: 2 A - ( ) +35° °-5 : •

Réglage du variateur • Regulación del trimmer Regelung des Trimmers • Ρύθμιση του trimmer
