Type de produit	Micromètre numérique
Marque	Helios Preisser
Modèle	0912502
Plage de mesure	0–25 mm (selon version)
Résolution	0.001 mm / 0.00005 in
Alimentation	Pile SR oxyde d'argent 44W
Autonomie de la pile	Environ 1 an
Affichage	LCD
Force de mesure	6–10 N
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 60 °C
Vitesse de mesure maximale	80 mm/s
Consommation	≤ 10 μA
Indice de protection	IP54
Modes de mesure	ABS (absolu) et INC (relatif), mm/pouces
Arrêt automatique	Après 5 minutes d'inactivité
Fonctions spéciales	Mise à zéro, conversion d'unités
Nettoyage	Ne pas utiliser d'acétone ni d'alcool ; nettoyer les surfaces de mesure
Poids (estimé)	Environ 200 g
Dimensions (estimées)	130 × 30 × 20 mm

FOIRE AUX QUESTIONS - 0912502 Helios Preisser

Comment allumer le micromètre ?

Appuyez brièvement sur la touche ON/OFF ou tournez l'arbre pour allumer l'appareil. L'écran s'allume et affiche la mesure.

Comment changer la pile ?

Retirez le couvercle du compartiment à piles à l'aide d'un objet pointu. Insérez une pile SR oxyde d'argent 44W, pôle positif vers l'extérieur. Remettez le couvercle en le pressant vers le haut.

Comment passer de mm en pouces ?

Maintenez la touche ABS/INC...UNIT enfoncée pendant plus de 2 secondes pour basculer en mesure INCH (pouces). Appuyez de nouveau 2 secondes pour revenir en mm.

Quelle est la résolution de l'affichage ?

En mm, la résolution est de 0,001 mm. En pouces, elle est de 0,00005 in.

L'appareil s'éteint tout seul ?

Oui, le micromètre se coupe automatiquement après 5 minutes d'inactivité pour économiser la pile. Appuyez sur ON/OFF ou tournez l'arbre pour le rallumer.

Comment nettoyer le micromètre ?

N'utilisez pas d'acétone ni d'alcool. Nettoyez les surfaces de mesure avec un chiffon doux et sec. Protégez l'appareil de la poussière et des projections d'eau.

Que faire si l'affichage ne change pas lors du déplacement de l'arbre ?

Retirez la pile puis remettez-la pour réinitialiser l'appareil. Si le problème persiste, vérifiez l'état de la pile et remplacez-la si nécessaire.

Puis-je utiliser le micromètre dans un environnement humide ?

Oui, il est protégé contre les projections d'eau et la poussière selon la norme IP54. Convient pour un usage en atelier (eau froide, huile, poussière).

Quelle est la différence entre les modes ABS et INC ?

Le mode ABS affiche la mesure absolue par rapport au point zéro d'usine. Le mode INC (incremental) permet de définir un point zéro à n'importe quelle position pour des mesures relatives. Appuyez brièvement sur ABS/INC pour basculer.

Comment effectuer la mise à zéro ?

Appuyez sur la touche ON/OFF pendant au moins 2 secondes jusqu'à ce que 'SET' apparaisse pour régler le point zéro. En mode INC, le zéro est réglé à chaque pression sur ABS/INC.

MODE D'EMPLOI 0912502 Helios Preisser

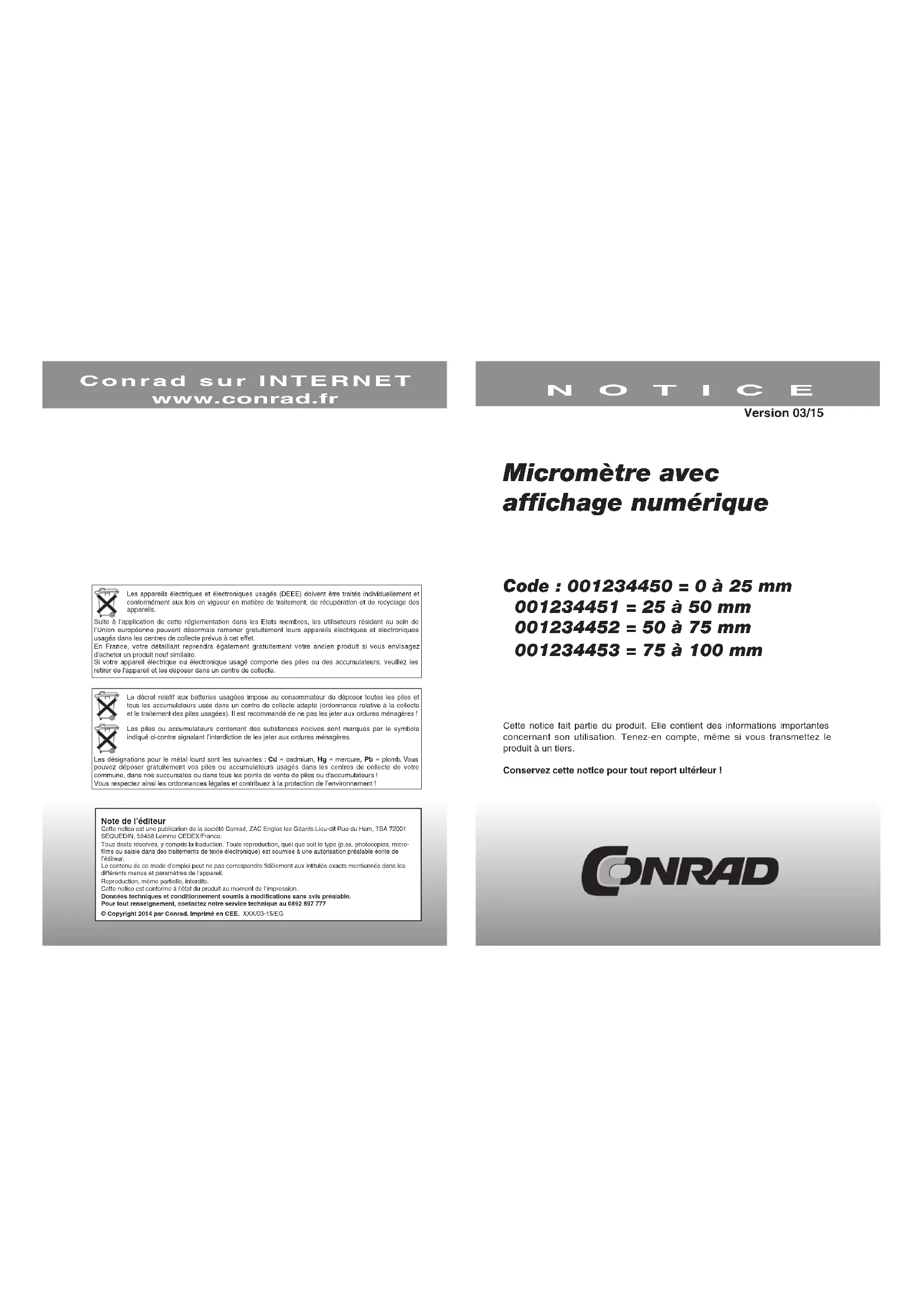

NOTICE

Version 03/15

Micromètre avec affichage numérique

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Le décret relatif aux batteries usagées impose au consommateur de déposer toutes les piles et tous les accumulateurs usés dans un centre de collecte adapté (ordonnance relative à la collecte et le traitement des piles usagées). Il est recommandé de ne pas les jeter aux ordures ménagères !

Les piles ou accumulateurs contenant des substances nocives sont marqués par le symbole indiqué ci-contre signalant l'interdiction de les jeter aux ordures ménagères.

Les désignations pour le métal lourd sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez déposer gratuitement vos piles ou accumulateurs usagés dans les centres de collecte de votre commune, dans nos succursales ou dans tous les points de vente de piles ou d'accumulateurs ! Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement !

Note de l'éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001 SEQUEDIN, 59458 Lomme CEDEX/France.

Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les différents menus et paramètres de l'appareil.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable. Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/03-15/EG

Code : 001234450 = 0 à 25 mm

001234451 = 25 à 50 mm

001234452 = 50 à 75 mm

001234453 = 75 à 100 mm

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

1-2 3 4 5 6 7

1) Enclume 2) Arbre 3) Levier de serrage 4) Mécanisme de blocage 5) Multiplicateur de vitesse 6) Touches de commande 7) Ecran

A) «ON/OFF»

- Appuyez brièvement sur cette touche pour allumer et éteindre l'appareil.

- Appuyez au moins pendant 2 secondes sur cette touche pour le réglage du point zéro, jusqu'à ce que le message «SET» apparaisse.

B) «abs/inc... UNIT»

Appuyez brièvement sur cette touche pour basculer du mode de mesure absolue (ABS) vers le mode de mesure relative : un point zéro est alors réglé pour chaque emplacement, et le message «INC» apparaît.

Appuyez de nouveau sur cette touche pour rebasculer en mesure ABS : le message ABS apparaît, ainsi que la dernière mesure absolue.

Si vous maintenez la touche enfoncée pendant plus de 2 secondes, vous basculez en mesure INCH. Appuyez de nouveau sur la touche pendant 2 secondes pour basculer en mesure mm.

2. Ecran LCD

in= affichage en pouces (inch)

Sinon, l'affichage s'effectue en mm.

3. Spécificités

• Température de fonctionnement : 0\~40°C
• Vitesse d'opération : ≤80 mm/s
• Consommation : ≤10 μA
• Température de stockage : -20\~60°C

Alimentation

Pile SR oxyde d'argent 44 W. La durée de vie de la pile est d'environ 1 an. L'écran clignote lorsque la tension de la pile est inférieure à 1,4 V. La pile doit alors être remplacée.

Remplacement de la pile

Retirez le couvercle du compartiment à piles situé à l'arrière de l'appareil à l'aide d'un objet pointu. Insérez la pile dans le compartiment, avec le pôle positif orienté vers l'extérieur. Veuillez ensuite introduire le couvercle du compartiment à piles dans l'orifice en dessous de l'appareil et le presser vers le haut.

Allumer/éteindre

L'appareil se coupe automatiquement au bout de 5 minutes lorsqu'il n'est pas utilisé. Appuyez sur la touche ON/OFF ou tournez l'arbre pour allumer l'appareil.

Relevé

«in» = Affichage en pouces, résolution 0,00005 «mm» = Affichage en mm, résolution 0,001 mm

4. Consignes de sécurité

• Le micromètre est protégé contre les projections d'eau et la poussière et peut être utilisé dans des conditions d'atelier (eau froide, huile et poussière). Il dispose de la classe de protection IP 54.
• Ne démontez pas cet instrument et ne le faites pas tomber.
• N'utilisez pas d'acétone ou d'alcool pour le nettoyage.
• N'utilisez pas l'appareil à proximité de champs magnétiques élevés.
• Veillez à conserver une température ambiante pour le fonctionnement. Retirez la pile lorsque vous n'utilisez pas l'appareil sur une période prolongée.
• Maintenance

Dysfonctionnement Résolution
Défaut d'affichage, aucune modification de l'affichage lorsque vous déplacez l'arbre	Retirez la pile
Aucun affichage Contrôlez le statut de la pile
Valeurs de mesure erronées Nettoyez la surface	de mesure, contrôlez la position zéro
