Type de produit	Micromètre numérique
Marque	Helios Preisser
Modèle	0912504
Plage de mesure	0 à 25 mm (réf. 001234450)
Résolution	0,001 mm / 0,00005 pouce
Alimentation	Pile SR44 (oxyde d'argent) 1,55 V
Autonomie de la pile	Environ 1 an
Indicateur de pile faible	Affichage clignotant
Protection	IP54 (projections d'eau et poussière)
Température de fonctionnement	0°C à 40°C
Température de stockage	-20°C à 60°C
Force de mesure	6 à 10 N
Vitesse d'opération maximale	80 mm/s
Arrêt automatique	Après 5 minutes d'inactivité
Affichage	LCD
Fonctions principales	Mise sous/hors tension, réglage du zéro, modes absolu/relatif, conversion pouces/mm
Consommation électrique	≤10 μA
Entretien	Nettoyer avec un chiffon doux ; ne pas utiliser d'acétone ou d'alcool
Sécurité	Ne pas démonter, éviter les chocs et les champs magnétiques élevés
Remplacement de la pile	Retirer le couvercle, insérer la pile pôle + vers l'extérieur, refermer
Poids estimé	Environ 200 g
Contenu de la livraison	Micromètre, pile installée, notice d'utilisation

FOIRE AUX QUESTIONS - 0912504 Helios Preisser

Comment allumer et éteindre le micromètre ?

Appuyez brièvement sur la touche ON/OFF pour allumer ou éteindre l'appareil. L'arrêt automatique intervient après 5 minutes d'inactivité.

Comment régler le point zéro ?

Maintenez la touche ON/OFF enfoncée pendant au moins 2 secondes jusqu'à ce que le message SET apparaisse, puis relâchez. Le zéro est alors réglé.

Comment basculer entre les modes absolu et relatif (INC) ?

Appuyez brièvement sur la touche ABS/INC...UNIT pour passer en mode relatif (INC) et définir un point zéro temporaire. Appuyez de nouveau pour revenir en mode absolu (ABS).

Comment changer l'unité de mesure entre mm et pouces ?

Maintenez la touche ABS/INC...UNIT enfoncée pendant plus de 2 secondes pour basculer en pouces (in). Appuyez de nouveau 2 secondes pour revenir en millimètres (mm).

Que faire si l'écran clignote ?

L'écran clignote lorsque la tension de la pile est inférieure à 1,4 V. Remplacez la pile par une nouvelle pile SR44 (oxyde d'argent).

Comment remplacer la pile ?

Utilisez un objet pointu pour retirer le couvercle du compartiment à piles à l'arrière. Insérez la pile avec le pôle positif tourné vers l'extérieur. Ensuite, remettez le couvercle en le glissant dans l'orifice et en le pressant vers le haut.

Que faire si l'affichage ne change pas quand je déplace l'arbre ?

Retirez la pile, attendez quelques secondes, puis réinsérez-la. Si le problème persiste, contactez le service technique.

Comment nettoyer le micromètre ?

Utilisez un chiffon doux et sec. N'utilisez jamais d'acétone, d'alcool ou de produits agressifs.

Quelles sont les précautions de sécurité importantes ?

Ne démontez pas l'appareil. Évitez les chocs et les champs magnétiques élevés. Respectez la température de fonctionnement (0 à 40°C). Retirez la pile en cas de non-utilisation prolongée.

Que faire si les mesures sont erronées ?

Nettoyez les surfaces de mesure (enclume et arbre). Vérifiez le réglage du point zéro. Si le problème continue, la pile peut être faible ou l'appareil nécessite une révision.

MODE D'EMPLOI 0912504 Helios Preisser

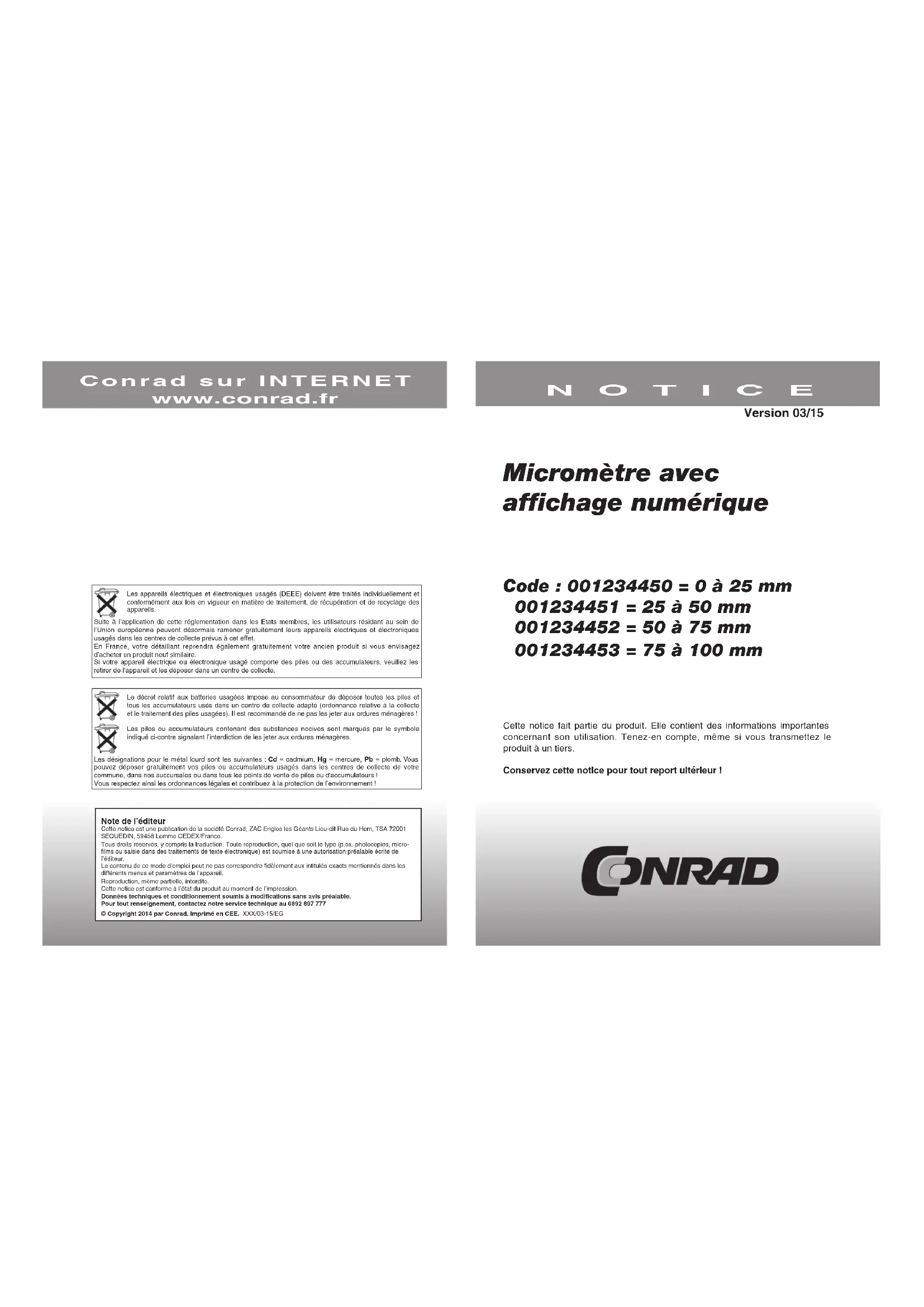

NOTICE

Version 03/15

Micromètre avec affichage numérique

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Le décret relatif aux batteries usagées impose au consommateur de déposer toutes les piles et tous les accumulateurs usés dans un centre de collecte adapté (ordonnance relative à la collecte et le traitement des piles usagées). Il est recommandé de ne pas les jeter aux ordures ménagères !

Les piles ou accumulateurs contenant des substances nocives sont marqués par le symbole indiqué ci-contre signalant l'interdiction de les jeter aux ordures ménagères.

Les désignations pour le métal lourd sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez déposer gratuitement vos piles ou accumulateurs usagés dans les centres de collecte de votre commune, dans nos succursales ou dans tous les points de vente de piles ou d'accumulateurs ! Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement !

Note de l'éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001 SEQUEDIN, 59458 Lomme CEDEX/France.

Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les différents menus et paramètres de l'appareil.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable. Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/03-15/EG

Code : 001234450 = 0 à 25 mm

001234451 = 25 à 50 mm

001234452 = 50 à 75 mm

001234453 = 75 à 100 mm

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

1-2 3 4 5 6 7

1) Enclume 2) Arbre 3) Levier de serrage 4) Mécanisme de blocage 5) Multiplicateur de vitesse 6) Touches de commande 7) Ecran

A) «ON/OFF»

- Appuyez brièvement sur cette touche pour allumer et éteindre l'appareil.

- Appuyez au moins pendant 2 secondes sur cette touche pour le réglage du point zéro, jusqu'à ce que le message «SET» apparaisse.

B) «abs/inc... UNIT»

Appuyez brièvement sur cette touche pour basculer du mode de mesure absolue (ABS) vers le mode de mesure relative : un point zéro est alors réglé pour chaque emplacement, et le message «INC» apparaît.

Appuyez de nouveau sur cette touche pour rebasculer en mesure ABS : le message ABS apparaît, ainsi que la dernière mesure absolue.

Si vous maintenez la touche enfoncée pendant plus de 2 secondes, vous basculez en mesure INCH. Appuyez de nouveau sur la touche pendant 2 secondes pour basculer en mesure mm.

2. Ecran LCD

in= affichage en pouces (inch)

Sinon, l'affichage s'effectue en mm.

3. Spécificités

• Température de fonctionnement : 0\~40°C
• Vitesse d'opération : ≤80 mm/s
• Consommation : ≤10 μA
• Température de stockage : -20\~60°C

Alimentation

Pile SR oxyde d'argent 44 W. La durée de vie de la pile est d'environ 1 an. L'écran clignote lorsque la tension de la pile est inférieure à 1,4 V. La pile doit alors être remplacée.

Remplacement de la pile

Retirez le couvercle du compartiment à piles situé à l'arrière de l'appareil à l'aide d'un objet pointu. Insérez la pile dans le compartiment, avec le pôle positif orienté vers l'extérieur. Veuillez ensuite introduire le couvercle du compartiment à piles dans l'orifice en dessous de l'appareil et le presser vers le haut.

Allumer/éteindre

L'appareil se coupe automatiquement au bout de 5 minutes lorsqu'il n'est pas utilisé. Appuyez sur la touche ON/OFF ou tournez l'arbre pour allumer l'appareil.

Relevé

«in» = Affichage en pouces, résolution 0,00005 «mm» = Affichage en mm, résolution 0,001 mm

4. Consignes de sécurité

• Le micromètre est protégé contre les projections d'eau et la poussière et peut être utilisé dans des conditions d'atelier (eau froide, huile et poussière). Il dispose de la classe de protection IP 54.
• Ne démontez pas cet instrument et ne le faites pas tomber.
• N'utilisez pas d'acétone ou d'alcool pour le nettoyage.
• N'utilisez pas l'appareil à proximité de champs magnétiques élevés.
• Veillez à conserver une température ambiante pour le fonctionnement. Retirez la pile lorsque vous n'utilisez pas l'appareil sur une période prolongée.
• Maintenance

Dysfonctionnement Résolution
Défaut d'affichage, aucune modification de l'affichage lorsque vous déplacez l'arbre	Retirez la pile
Aucun affichage Contrôlez le statut de la pile
Valeurs de mesure erronées Nettoyez la surface	de mesure, contrôlez la position zéro
