03836 - Détecteur de mouvement Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement à infrarouge passif
Marque	Vimar
Modèle	03836
Alimentation	Batterie au lithium 3V CR17450 (incluse)
Dimensions (L x H x P)	120 x 60 x 48 mm
Poids	100 g
Type de capteur	PIR dual numérique
Distance de détection	13 m maximum
Angle de détection	90°
Fréquence radio	868 MHz
Puissance RF transmise	< 25 mW (14 dBm)
Portée de communication	Bidirectionnelle, modulation GFSK
Consommation veille	30 μA
Consommation max en service	30 mA
Tension de batterie faible	< 2,4 V
Durée moyenne de la batterie	3 ans
Température de fonctionnement	-10 à +40 °C
Humidité relative	≤ 93% sans condensation
Indice de sécurité	2
Classe environnementale	II
Fonctions principales	Détection infrarouge, alarme radio, LED de signalisation, anti-sabotage (contact anti-ouverture et capteur d'inertie)
Entretien et nettoyage	Nettoyer la surface du capteur avec un chiffon doux si nécessaire. Ne pas toucher la surface du capteur.
Sécurité	Anti-arrachement, anti-ouverture, capteur d'inertie. Installation par technicien qualifié.
Pièces détachées et réparabilité	Batterie remplaçable (CR17450). Aucune autre pièce détachée disponible.
Informations générales	Conforme à la directive 2014/53/UE. Fabricant : Vimar S.p.A., Viale Vicenza, 14, 36063 Marostica VI, Italie. www.vimar.com

FOIRE AUX QUESTIONS - 03836 Vimar

Comment installer le détecteur de mouvement Vimar 03836 ?

Choisissez un emplacement à 2-2,4 m de hauteur. Dévissez la vis et ouvrez le couvercle. Retirez la carte électronique. Fixez la base au mur avec les vis d'ancrage fournies. Insérez la batterie CR17450 en respectant les polarités. Configurez avec le logiciel By-alarm Plus Manager en ajoutant le dispositif et en scannant le code QR. Remontez la carte et le couvercle.

Que faire si la LED rouge est allumée ?

La LED rouge indique que le détecteur a détecté un mouvement et a envoyé une alarme à la centrale. Après transmission, le signal est neutralisé pendant 3 minutes. La LED s'éteint après la période de neutralisation.

Comment remplacer la batterie du détecteur ?

Ouvrez le détecteur en dévissant la vis. Remplacez la pile usagée par une pile lithium 3V CR17450 neuve en respectant les polarités (positif + et négatif -). Après remplacement, appuyez sur le bouton ENROLL pour synchroniser avec le récepteur. Jetez l'ancienne pile dans un conteneur de recyclage.

Quelle est la portée de détection et l'angle ?

Le détecteur a une portée maximale de 13 mètres et un angle de détection de 90°. La sensibilité peut être réglée lors de la configuration via le logiciel.

Où ne pas installer le détecteur ?

Évitez les sources de perturbations : surfaces réfléchissantes, flux d'air directs, ventilateurs, fenêtres, sources de vapeur, lignes électriques, lampes au néon, poêles, réfrigérateurs, fours. Ne pas obstruer le champ de vision du détecteur.

Comment nettoyer le détecteur ?

Nettoyez la surface du capteur infrarouge avec un chiffon doux si nécessaire. Ne touchez pas directement la surface du capteur pour ne pas compromettre son fonctionnement.

Le détecteur a-t-il une fonction anti-sabotage ?

Oui, le détecteur est protégé par un contact anti-ouverture sur la carte électronique et un capteur à inertie qui détecte les changements de position ou d'inclinaison. Toute tentative de sabotage déclenche une alarme.

Quelle est la durée de vie de la batterie ?

La batterie au lithium CR17450 a une durée moyenne de 3 ans dans des conditions normales d'utilisation. Un avis de batterie déchargée apparaît sur le clavier et la centrale.

Comment configurer la sensibilité du détecteur ?

Utilisez le logiciel By-alarm Plus Manager pour régler la sensibilité. La configuration permet d'ajuster la portée et la détection des variations de chaleur. Consultez le manuel d'installation du système pour plus de détails.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord la batterie (tension < 2,4 V). Assurez-vous que le détecteur est bien fixé et que le capteur n'est pas obstrué. Si le problème persiste, contactez un technicien qualifié ou le service après-vente Vimar.

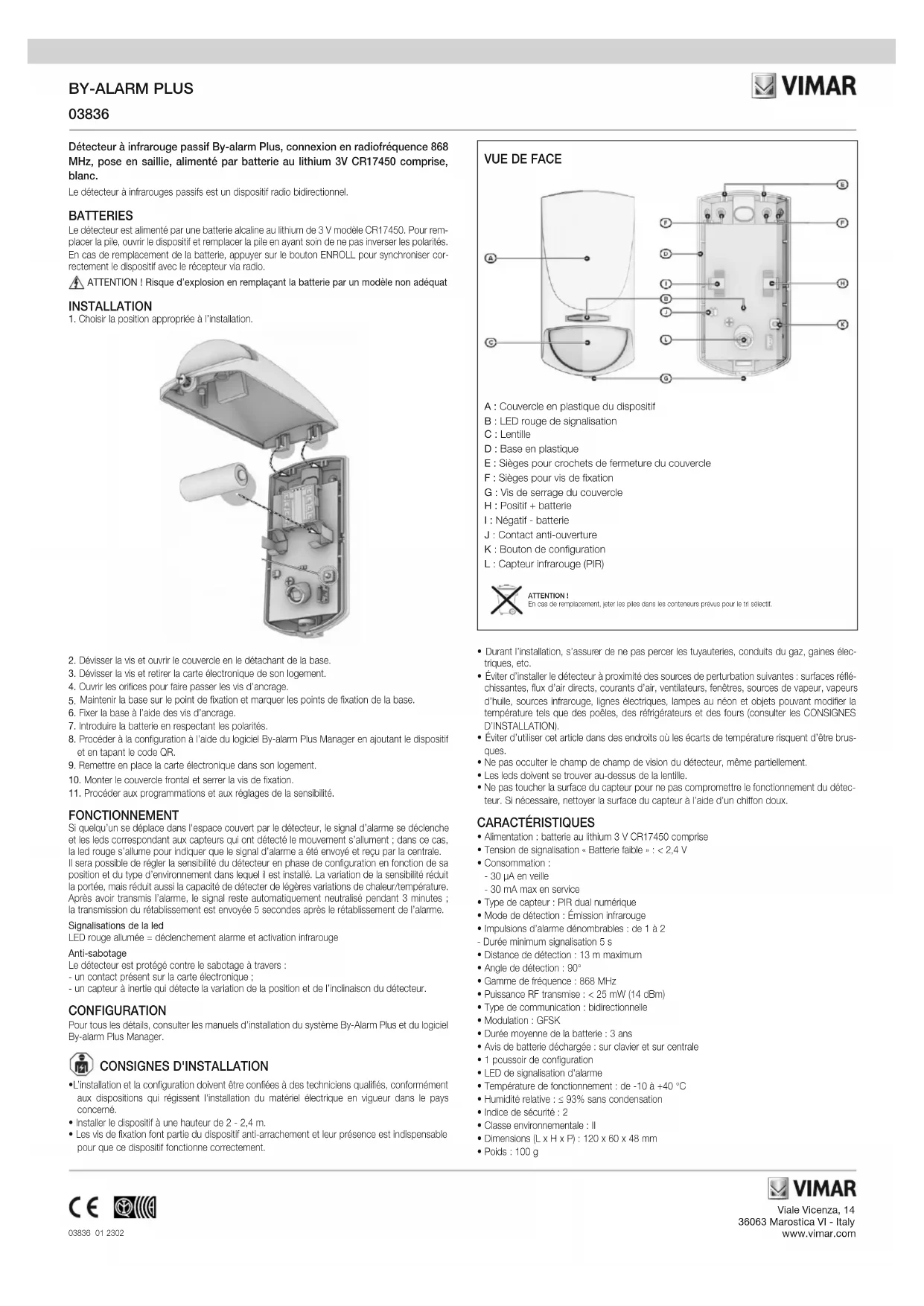

MODE D'EMPLOI 03836 Vimar

Détecteur à infrarouge passif By-alarm Plus, connexion en radiofréquence 868 MHz, pose en saillie, alimenté par batterie au lithium 3V CR17450 comprise, blanc.

Le détecteur à infrarouges passifs est un dispositif radio bidirectionnel.

Batteries

Le détecteur est alimenté par une batterie alcaline au lithium de 3 V modèle CR17450. Pour remplacer la pile, ouvrir le dispositif et remplacer la pile en ayant soin de ne pas inverser les polarités. En cas de remplacement de la batterie, appuyer sur le bouton ENROLL pour synchroniser correctement le dispositif avec le récepteur via radio.

ATTENTION ! Risque d'explosion en remplaçant la batterie par un modèle non adéquat

Installation

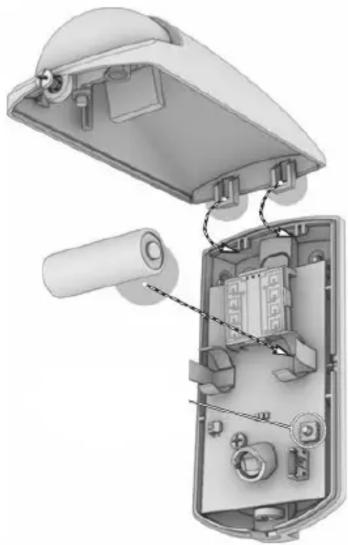

1. Choisir la position appropriée à l'installation.

1. Dévisser la vis et ouvrir le couvercle en le détachant de la base.
2. Dévisser la vis et retirer la carte électronique de son logement.
3. Ouvrir les orifices pour faire passer les vis d'ancrage.
4. Maintenir la base sur le point de fixation et marquer les points de fixation de la base.
5. Fixer la base à l'aide des vis d'ancrage.
6. Introduire la batterie en respectant les polarités.
7. Procéder à la configuration à l'aide du logiciel By-alarm Plus Manager en ajoutant le dispositif et en tapant le code QR.
8. Remettre en place la carte électronique dans son logement.
9. Monter le couvercle frontal et serrer la vis de fixation.
10. Procéder aux programmations et aux réglages de la sensibilité.

Fonctionnement

Si quelqu'un se déplace dans l'espace couvert par le détecteur, le signal d'alarme se déclenche et les leds correspondant aux capteurs qui ont détecté le mouvement s'allument; dans ce cas, la led rouge s'allume pour indiquer que le signal d'alarme a été envoyé et reçu par la centrale. Il sera possible de régler la sensibilité du détecteur en phase de configuration en fonction de sa position et du type d'environnement dans lequel il est installé. La variation de la sensibilité réduit la portée, mais réduit aussi la capacité de détecter de légères variations de chaleur/température. Après avoir transmis l'alarme, le signal reste automatiquement neutralisé pendant 3 minutes; la transmission du rétablissement est envoyée 5 secondes après le rétablissement de l'alarme.

Signalisations de la led

LED rouge allumée = déclenchement alarme et activation infrarouge

Anti-sabotage

Le détecteur est protégé contre le sabotage à travers :

- un contact présent sur la carte électronique;

- un capteur à inertie qui détecte la variation de la position et de l'inclinaison du détecteur.

Configuration

Pour tous les détails, consulter les manuels d'installation du système By-Alarm Plus et du logiciel By-alarm Plus Manager.

Consignes d'installation

• L'installation et la configuration doivent être confiées à des techniciens qualifiés, conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.
• Installer le dispositif à une hauteur de 2 - 2,4 m.
• Les vis de fixation font partie du dispositif anti-arrachement et leur présence est indispensable pour que ce dispositif fonctionne correctement.

VUE DE FACE

A : Couvercle en plastique du dispositif B : LED rouge de signalisation C : Lentille D : Base en plastique E : Sièges pour crochets de fermeture du couvercle F : Sièges pour vis de fixation G : Vis de serrage du couvercle H : Positif + batterie I : Négatif - batterie J : Contact anti-ouverture K : Bouton de configuration L : Capteur infrarouge (PIR)

Attention!

En cas de remplacement, jeter les piles dans les conteneurs prévus pour le tri sélectif.

• Durant l'installation, s'assurer de ne pas percer les tuyauteries, conduits du gaz, gaines électriques, etc.
• Éviter d'installer le détecteur à proximité des sources de perturbation suivantes : surfaces réfléchissantes, flux d'air directs, courants d'air, ventilateurs, fenêtres, sources de vapeur, vapeurs d'huile, sources infrarouge, lignes électriques, lampes au néon et objets pouvant modifier la température tels que des poêles, des réfrigérateurs et des fours (consulter les CONSIGNES D'INSTALLATION).
• Éviter d'utiliser cet article dans des endroits où les écarts de température risquent d'être brusques.
• Ne pas occulter le champ de champ de vision du détecteur, même partiellement.
• Les leds doivent se trouver au-dessus de la lentille.
• Ne pas toucher la surface du capteur pour ne pas compromettre le fonctionnement du détecteur. Si nécessaire, nettoyer la surface du capteur à l'aide d'un chiffon doux.

Caractéristiques

• Alimentation : batterie au lithium 3 V CR17450 comprise
• Tension de signalisation « Batterie faible » : < 2,4 V
• Consommation
• 30 μA en veille
• 30 mA max en service
• Type de capteur : PIR dual numérique
• Mode de détection : Émission infrarouge
• Impulsions d'alarme dénombrables : de 1 à 2
• Durée minimum signalisation 5 s • Distance de détection : 13 m maximum
• Angle de détection : 90° • Gamme de fréquence : 868 MHz
• Puissance RF transmise : < 25 mW (14 dBm)
• Type de communication : bidirectionnelle
• Modulation : GFSK • Durée moyenne de la batterie : 3 ans
• Avis de batterie déchargée : sur clavier et sur centrale • 1 poussoir de configuration • LED de signalisation d'alarme
• Température de fonctionnement : de -10 à +40 °C
• Humidité relative : ≤ 93% sans condensation
• Indice de sécurité : 2
• Classe environnementale : II • Dimensions (L x H x P) : 120 x 60 x 48 mm
• Poids : 100 g

VIMAR

Viale Vicenza, 14

36063 Marostica VI - Italy

www. vimar. com

Vimar S. p. A. déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante : www. vimar. com.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations destinées aux utilisateurs

Le pictogramme de la poubelle barrée apposé sur l'appareil ou sur l'emballage indique que le produit doit être séparé des autres déchets à la fin de son cycle de vie. L'utilisateur devra confier l'appareil à un centre municipal de tri sélectif des déchets électroniques et électrotechniques. Outre la gestion autonome, le détenteur pourra également confier gratuitement l'appareil qu'il veut mettre au rebut à un distributeur au moment de l'achat d'un nouvel appareil aux caractéristiques équivalentes. Les distributeurs de matériel électronique disposant d'une surface de vente supérieure à 400 m retirent les multiples de la collection de leur cycle de vie à titre gratuit, sans obligation d'achat, à condition que les dimensions de l'appareil ne dépasseant pas 25 cm. La collecte sélective visant à recycler l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent.
