Caractéristiques techniques	Commutateur Vimar 16634.B, 10A, 250V, compatible avec les systèmes d'éclairage standard.
Utilisation	Destiné à contrôler l'éclairage dans les habitations et les bureaux, facile à installer dans les boîtiers standards.
Maintenance et réparation	Vérifier régulièrement les connexions électriques, remplacer en cas de dysfonctionnement ou de dommages visibles.
Sécurité	Respecter les normes électriques en vigueur, ne pas dépasser la capacité maximale de 10A, débrancher avant toute intervention.
Informations générales	Produit de la marque Vimar, réputée pour sa qualité et sa durabilité, garantie de 2 ans.

FOIRE AUX QUESTIONS - 16634.B Vimar

Comment installer le commutateur Vimar 16634.B ?

Pour installer le commutateur Vimar 16634.B, coupez d'abord l'alimentation électrique. Ensuite, retirez le couvercle du mur et connectez les fils électriques au commutateur selon le schéma fourni dans le manuel d'installation. Remettez le couvercle en place et rétablissez l'alimentation.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord si l'alimentation électrique est rétablie. Assurez-vous que les fils sont correctement connectés. Si le problème persiste, remplacez le commutateur par un autre pour vérifier s'il s'agit d'un défaut de l'appareil.

Le commutateur Vimar 16634.B est-il compatible avec tous les types d'ampoules ?

Le commutateur Vimar 16634.B est compatible avec la plupart des ampoules, y compris les ampoules LED, halogènes et incandescentes. Cependant, il est recommandé de vérifier la puissance maximale supportée par le commutateur dans le manuel d'utilisation.

Comment nettoyer le commutateur sans l'endommager ?

Utilisez un chiffon doux et sec pour essuyer le commutateur. Évitez les produits de nettoyage abrasifs ou liquides qui pourraient endommager la surface.

Le commutateur Vimar 16634.B peut-il être utilisé à l'extérieur ?

Non, le commutateur Vimar 16634.B est conçu pour un usage intérieur uniquement. Pour un usage extérieur, il est recommandé d'utiliser un modèle spécifiquement conçu pour résister aux intempéries.

Comment résoudre un problème de scintillement des lumières avec ce commutateur ?

Le scintillement peut être causé par une incompatibilité entre le commutateur et certaines ampoules LED. Assurez-vous d'utiliser des ampoules compatibles. Si le problème persiste, essayez de remplacer le commutateur ou consultez un électricien.

Où puis-je trouver le manuel d'utilisation du commutateur Vimar 16634.B ?

Le manuel d'utilisation peut généralement être trouvé sur le site officiel de Vimar ou dans l'emballage du produit. Vous pouvez également demander une copie à votre revendeur.

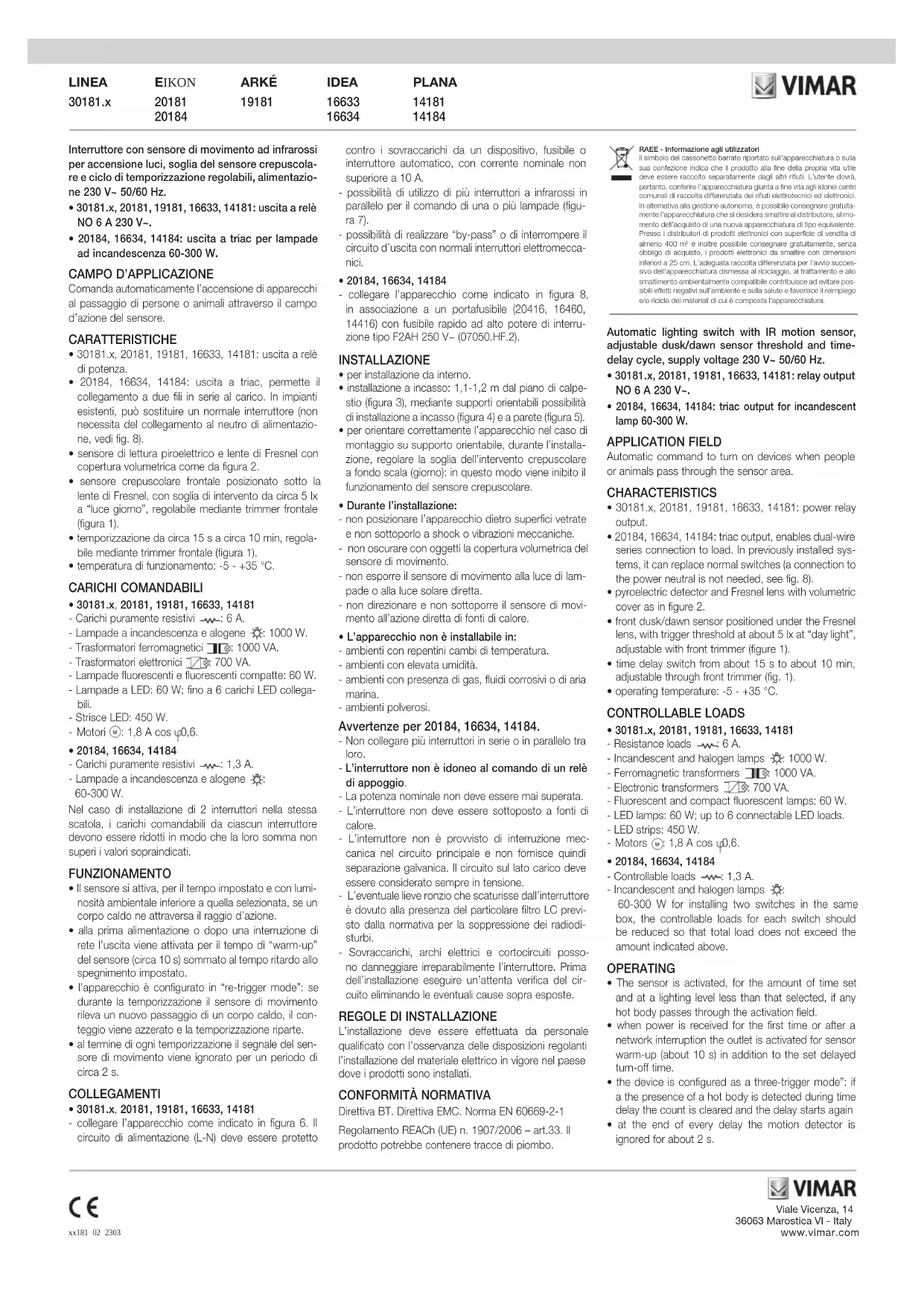

MODE D'EMPLOI 16634.B Vimar

nouveau passage d’un corps chaud, le comptage est remis à zéro et la temporisation redémarre.

• à la fin de chaque temporisation le signal du détecteur de mouvement est ignoré pendant une période de 2 s environ. BRANCHEMENTS

• 30181.x, 20181, 19181, 16633, 14181 - relier l’appareil comme indiqué figure 6. Le circuit d’ali

mentation (L-N) doit être protégé contre les surcharges par un dispositif, fusible ou interrupteur automatique, avec courant nominal non supérieur à 10 A. - possibilité d’utilisation de plusieurs interrupteurs à infra

rouges en parallèle pour la commande d’une ou plu- sieurs lampes (figure 7). - possibilité de réaliser des “by-pass” ou d’interrompre le circuit de sortie avec des interrupteurs électroméca

• 20184, 16334, 14184 - relier l’appareil comme indiqué sur la figure 8, en asso

ciation avec un porte-fusible (20416, 16460, 14416) avec fusible rapide à haut pouvoir d’interruption type F2AH 250 V~ (07050.HF.2). INSTALLATION

• pour installation en intérieurs.

• installation encastrée : 1,1-1,2 m du plan de piétinement (figure 3), avec supports orientables et possibilité d’ins

• pour orienter correctement l’appareil en cas de montage sur le support orientable, pendant l’installation, régler le seuil de l’intervention crépusculaire au fond d’échelle (jour) : de cette façon on inhibe le fonctionnement du détecteur crépusculaire.

• Pendant l’installation : - ne pas positionner l’appareil derrière les surfaces vitrées et ne pas le soumettre à des chocs ou des vibrations mécaniques. - ne pas obscurcir avec des objets le protecteur volumé

trique du détecteur de mouvement. - ne pas exposer le détecteur de mouvement à l’éclairage de lampes ou à la lumière solaire directe. - ne pas orienter et soumettre le détecteur de mouvement à l’action directe de sources de chaleur.

• L’appareil ne peut pas être installé dans : - les ambiances sujettes à sautes de températures fré

quentes. - les ambiances à taux d’humidité élevé. - les ambiances avec présence de gaz, fluides corrosifs ou air marin. - les ambiances poussiéreuses. Avertissements pour 20184, 16334, 14184 - Ne pas brancher plusieurs interrupteurs en série ou parallèle. - L’ interrupteur n’est pas susceptible de commander un support de relais. - La puissance nominale ne doit jamais être dépassée. - L’interrupteur ne doit pas être soumis à des sources de chaleur. - L’interrupteur 20184, 16334, 14184 n’est pas équipé d’une interruption mécanique sur le circuit principal et ne fournit pas de séparation galvanique. Le circuit côté charge doit être considéré toujours sous tension. - Le léger ronflement émis par l’interrupteur 20184, 16334, 14184 est dû à la présence du filtre spécial LC prévu par la norme antiparasites. - Les surcharges, les arcs électriques et les courts-circuits peuvent endommager l’interrupteur de façon irréparable. Avant l’installation procéder à une vérification correcte du circuit en éliminant les causes indiquées ci-dessus.

• 30181.x, 20181, 19181, 16633, 14181 : sortie à relais NO 6 A 230 V~.

• 20184, 16634, 14184 : sortie à triac pour lampes à incandescence 60-300 W.

Commande automatiquement l’allumage d’appareils au passage de personnes ou d’animaux dans le rayon d’action du détecteur. CARACTÉRISTIQUES

• 30181.x, 20181, 19181, 16633, 14181 : sortie à relais de puissance.

• 20184, 16634, 14184 : sortie à triac, permet le branche

ment à deux fils en série à la charge. Sur les installations existantes, il peut remplacer un interrupteur normal (ne nécessite pas le branchement au neutre d’alimentation, voir fig. 8).

• détecteur de lecture pyro-électrique et lentille de Fresnel avec protecteur volumétrique comme indiqué par la figure 2.

• détecteur crépusculaire frontal placé sous la lentille de Fresnel, avec seuil d’intervention d’environ 5 lx “lumière du jour”, réglable par trimmer frontal (figure 1).

• temporisation de 15 s à 10 min, réglable par trimmer frontal (figure 1).

• température de fonctionnement : -5 - +35 °C. CHARGES ADMISSIBLES

• 30181.x, 20181, 19181, 16633, 14181 - Charges purement résistives : 6 A. - Lampes à incandescence et halogènes : 1000 W. - Transformateurs ferromagnétiques : 1000 VA. - Transformateurs électroniques : 700 VA. - Lampes fluorescentes et fluorescentes compactes : 60 W. - Lampes à leds : 60 W ; jusqu’à 6 charges à leds connectées. - Bandes à leds : 450 W. - Moteurs : 1,8 A cos 0,6.

• 20184, 16634, 14184 - Charges purement résistives : 1,3 A. - Lampes à incandescence et halogènes

60-300 W. En cas d’installation de 2 interrupteurs dans le même boîtier, les charges admissibles sur chaque interrupteur doivent être réduites de façon que leur somme ne dépasse pas les valeurs sus-indiquées. FONCTIONNEMENT

• le détecteur s’active, pendant le temps programmé et aux luminosités ambiantes inférieures à la sélection, si un corps chaud traverse le rayon d’action.

• à la première alimentation et après une interruption du secteur la sortie est activée pendant le “warm-up” du détecteur (environ 10 s) additionné au temps de retard à l’extinction programmée.

• l’appareil est configuré en “re-trigger mode” : si pendant la temporisation le détecteur de mouvement détecte un CONNECTIONS

DEEE - Informations pour les utilisateurs Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouve- au produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m

. La collecte séparée appropriée pour l’envoi successif de l’appareil en fin de vie au recyclage, au traitement et à l’élimination dans le respect de l’environnement contribue à éviter les effets négatifs sur l’environ- nement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l’appareil est composé. Interruptor con sensor de movimiento por infrarrojos para el encendido de luces, umbral del sensor crepus- colar y ciclo de temporización regulables, alimenta- ción 230 V~ 50/60 Hz.
